BEDIENUNGSANLEITUNG M610 HITI

Kapitel 1. Wichtige Sicherheitsanweisungen

Umgebung 1-1

Anweisungen zum Transport 1-2

Anweisungen zum Umfang mit Verbrauchsmaterialien und Ausdrucken 1-3

Kapitel 2. Installation und Einrichtung

Inhalt 2-1

Bezeichnungen und Funktionen der Teile 2-2

Netzkabel anschließen 2-3

Papier einlegen 2-4

Farbband einlegen 2-5

Abschnittbox 2-6

Kapitel 3. Routinemäßige Wartung

Reinigung von Thermokopf und Walzen 3-1

Reinigen Sie die Filter 3-2

Kapitel 4. LED-Meldungen

LED Meldungstabelle 4-1

Kapitel 5. Error

Error 5-1

Kapitel 6. Kundendienst

Technische Daten 6-1

Kapitel 1. Wichtige Sicherheitsanweisungen

Diese Anleitung bietet detaillierte Anweisungen zur sicheren Benutzung des Druckers. Bitte lesen Sie vor der Bedienung des Druckers zur Gewährleistung eines ordnungsgemäßen Einsatzes aufmerksam diese Anleitung. In dieser Anleitung gibt es Hinweise, die besondere Aufmerksamkeit erfordern. Zur Gewährleistung Ihrer Sicherheit während des Betriebs werden folgende Sicherheitshinweise unterteilt:

Unsachgemäße Handhabung kann schwere Verletzungen des Nutzers zur Folge haben.

Erklärung zur Problemursache und zu Umgebungsbedingungen.

Es ist schwierig, alle Gefahren bei Einstellung und Verwendung des Druckers vorherzusagen. Daher können Warnungen in dieser Bedienungsanleitung und anderen Dokumenten zum Drucker nicht alle Situationen abdecken. Bei Durchführung von Bedienschritten oder Wartungsarbeiten, die nicht in dieser Anleitung beschrieben werden, liegt die Sicherheit in der Verantwortung des Kunden.
In dieser Anleitung und anderen Dokumenten beschriebene Bedienungs- und Wartungshinweise dienen der ordnungsgemäßen Nutzung des Druckers. Falls Sie den Drucker für andere Zwecke nutzen, liegt die Sicherheit in der Verantwortung des Kunden.
◆ Führen Sie keine Aktionen durch, die in dieser Anleitung und anderen Dokumenten untersagt werden.
◆ Inhalte, die aufgrund eines Fehlers während der Nutzung des Druckers nicht gedruckt während können, werden nicht durch die Garantie abgedeckt.

Umgebung

Bitte beachten Sie zur sicheren Nutzung des Druckers Folgendes:

Achten Sie darauf, dass Kinder weder Drucker noch Kabel berühren. Andernfalls drohen Unfälle und Stromschläge.

Stellen Sie den Drucker nicht an einem feuchten oder staubigen Ort auf. Andernfalls können Brände, Stromschläge und Druckerprobleme auftreten. Stellen Sie den Drucker nicht an staubigen, sandigen oder sehr feuchten Orten auf, wie bspw. in Badezimmern, Saunen oder im Freien.

Stellen Sie den Drucker nicht auf wackeligen und/oder geneigten Oberflächen auf. Der Drucker könnte herunterfallen oder umkippen und ernsthafte Verletzungen verursachen.

Stellen Sie den Drucker nicht an kalten Orten auf, wie an Skistrecken oder auf Eisbahnen, meiden Sie auch die Aufstellung im Freien und im direkten Sonnenlicht.

Stellen Sie keine Blumentöpfe und Tassen oder anderen Behälter mit Flüssigkeiten auf den Drucker. Stellen Sie auch keine anderen Dinge auf ihm ab. Wenn Flüssigkeiten oder Metallteile in den Drucker gelangen, drohen Brand- und Stromschlaggefahr. Falls solche Dinge in den Drucker gelangen, schalten Sie die Stromversorgung des Druckers umgehend aus.

Blockieren Sie die Öffnungen des Druckers nicht. Falls die Öffnungen blockiert werden, kann die Hitze im Inneren nicht entweichen, was Brandgefahr bringt.

Anweisungen zum Transport

Bitte beachten Sie beim Umgang mit dem Drucker Folgendes:

Nehmen Sie den Drucker aus dem Karton und stellen Sie ihn auf einen flachen, stabielen Tisch.

Greifen Sie den Drucker beim Transportieren am Rand.

Falls der Drucker während des Transports herunterfällt, lassen Sie ihn von Ihrem HiTi-Händler oder vom Kundendienst prüfen. Wenn Sie einen möglicherweise beschädigten Drucker verwenden, ohne ihn angemessen prüfen zu lassen, bestehen Brand- und Stromschlaggefahr.

Demontieren und modifizieren Sie den Drucker nicht. Einige Bereiche des Druckers enthalten hohe Spannung oder können sehr heiß werden. Wird diese Warnung ignoriert, bestehen Stromschlag-, Brand- und Verbrennungsgefahr.

Bitte stellen Sie vor dem Transport sicher, dass das Gerät abgeschaltet und das Netzkabel vom Drucker getrennt ist.

Bitte seien Sie beim Transportieren auf rutschigen Böden besonders vorsichtig.

Sichern Sie das Netzkabel während der Benutzung.

Der Thermokopf wird während des Betriebs heiß; dies ist jedoch völlig normal. Berühren Sie den Thermokopf unter keinen Umständen. Bei Berühren des Thermokopfes können Verletzungen oder Beschädigungen des Druckers auftreten.

Wenn Sie die Oberfläche des Thermokopfes direkt berühren, kann dieser beschädigt werden. Wenn ein harter Gegenstand in den Drucker gelangt, drohen ebenfalls Beschädigungen des Druckermechanismus. Bitte verwenden Sie den Drucker nicht, falls sich ein Fremdkörper in ihm befindet.

Versuchen Sie nicht, den Drucker über die Anweisungen in diesem Dokument hinaus zu warten. Bitte wenden Sie sich bei nicht behebbaren Problemen an Ihren HiTi-Händler oder den Kundendienst.

Anweisungen zum Umfang mit Verbrauchsmaterialien und Ausdrucken

Bitte beachten Sie beim Umgang mit Farbbändern, Papier und Ausdrucken Folgendes:

Umgang mit Papier

• Verwenden Sie nur das von HiTi angegebene Papier
  • Bewahren Sie Papier flach auf
• Bewahren Sie Papier an einem trockenen und dunkeln Ort auf; vermeiden Sie direktes Sonnenlicht. (Temperatur unter 30 °C, Feuchtigkeit unter 60 %)
• Berühren Sie die Papieroberfläche zur Vermeidung von Fingerabdrücken nicht vor dem Druck

Umgang mit Farbbändern

• Verwenden Sie von HiTi angegebene Farbbänder
- Bewahren Sie Farbbänder an einem kühlen Ort auf; vermeiden Sie direktes Sonnenlicht (Température de moins de 30°C, Humidité: moins de 60%)

Umgang mit Ausdrucken

• Bewahren Sie Ausdrucke an einem kühlen Ort auf; vermeiden Sie direktes Sonnenlicht
• Halten Sie Ausdrucke von organischen Lösungsmitteln und Flüssigkeiten, die Farben verändern oder beeinträchtigen können, fern.

Bitte entsorgen Sie das Farbband als gefährlichen Industriemüll

Bitte seien Sie im Umfang mit Papier vorsichtig, damit Sie sich nicht an den Händen verletzten bzw. schneiden

Kapitel 2. Installation und Einrichtung

Inhalt

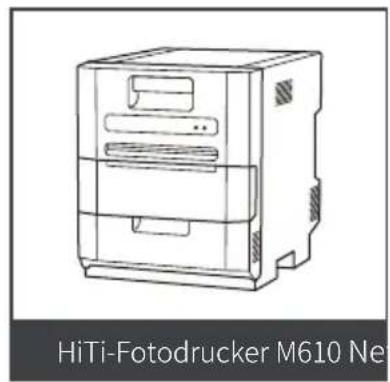

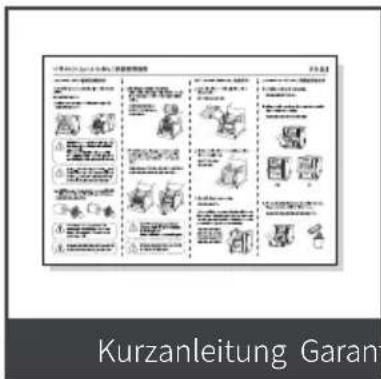

Nehmen Sie Drucker und Zubehör aus der Verpackung; prüfen Sie den Lieferumfang.

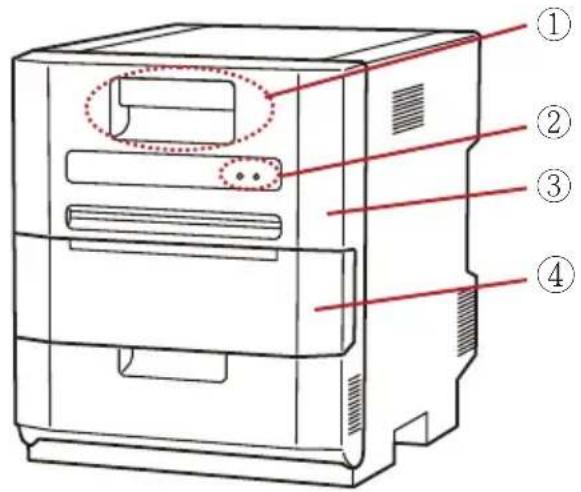

Bezeichnungen und Funktionen der Teile

Ansicht von der Seite

Nr.	Name	Funktion
1	Öffnungsgriff	Ziehen Sie diesen Griff zum Öffnen der vorderen Abdeckung.
2	Druckerstatus-LEDs	Die LEDs zur Anzeige des Druckerstatus befinden sich auf dem Bedienfeld.
3	Vordere Abdeckung	Öffnen Sie die vordere Abdeckung, wenn Sie ein Farbband oder Papier wechseln oder das Gerät warten müssen.
4	Abschnittbox	In der Abschnittbox wird der Schnittkantenstaub gesammelt.
5	Netzschalter	Mit diesem Schalter wird der Drucker ein-/ausgeschaltet.Wenn der Drucker einmal ausgeschaltet wird, warten Sie bitte mindestens 3 Sekunden, bevor Sie ihn wieder einschalten.
6	Netzanschluss	Zum Anschluss des Netzkabels.
7	USB-Anschluss	Zum Anschluss des USB-Kabels.
8	Papiereinsetz-LED	Wenn Sie das Papier einsetzen, leuchtet die LED, wenn das Papier richtig eingesetzt ist.Wenn die LED blinkt, entfernen Sie das Papier, bis die LED erlischt.

Netzkabel anschließen

Schließen Sie das Netzkabel entsprechend den nachstehenden Sicherheitsanweisungen an.

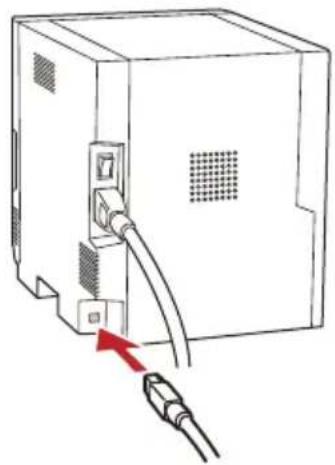

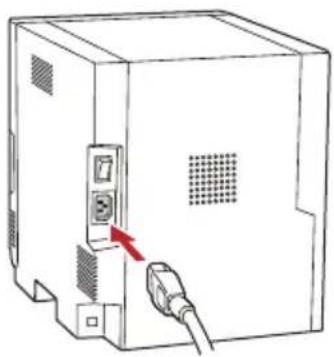

Stecken Sie das Netzkabel des Druckers in den Netzanschluss an der Rückseite.

Stecken Sie das USB-Kabel in den USB-Steckplatz an der Rückseite.

Bitte stellen Sie vor Anschluss des Netzkabels sicher, dass der Drucker ausgeschaltet ist.

Wird das Netzkabel falsch eingesteckt, drohen Brandgefahr und Beschädigungen des Druckers.

Achten Sie darauf, dass Netzkabel nicht mit feuchten oder gar nassen Händen anzuschließen oder zu trennen. Andernfalls besteht Stromschlaggefahr.

Beschädigen oder modifizieren Sie das Netzkabel nicht. Missbrauch, wie das Abstellen schwerer Gegenstände auf dem Netzkabel, kraftvolles Ziehen am Netzkabel und drehen des Netzkabels, können Brand- und Stromschlaggefahr bergen.

Wenn Sie den Drucker bewegen müssen, schalten Sie ihn zunächst ab, ziehen das Netzkabel und trennen alle anderen Geräte. Andernfalls könnte das Netzkabel beschädigt werden, zudem drohen Brand- und Stromschlaggefahr. Außerdem könnten Sie über das Kabel stolpern.

Bitte trennen Sie aus Sicherheitsgründen das Netzkabel vom Drucker, wenn der Drucker lange Zeit nicht benutzt wird.

Papier einlegen

1. Schalten Sie das Gerät ein.

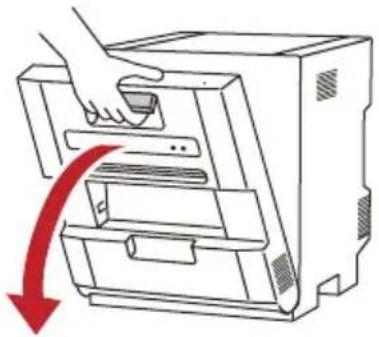

2. Ziehen Sie den Griff, um die vordere Abdeckung vorsichtig zu öffnen.

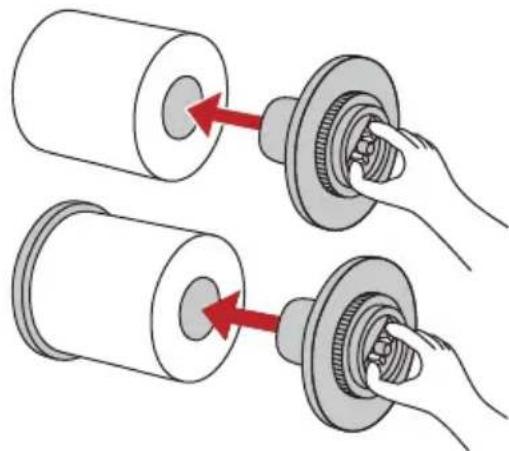

1. etzen Sie die Papierflansche in die Papierrolle ein, während Sie den Knopf an den Papierflanschen gedrückt halten.

ACHTUNG: Das Papier ist nicht richtig eingestellt, wenn zwischen den Papierflanschen und der Papierrolle ein Abstand von ca. 10 mm besteht.

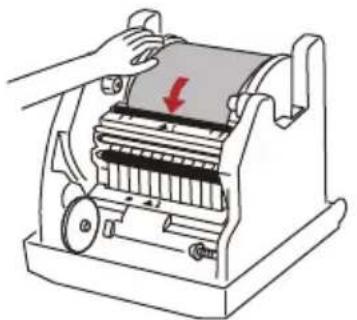

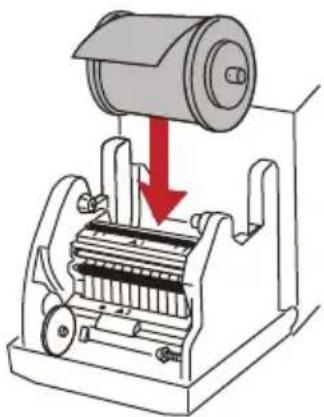

1. Setzen Sie die Papierrolle in den Drucker ein. Nachdem Sie die Papierrolle eingesetzt haben, entfernen Sie das Siegel vom Papier und legen Sie die Papierrolle wie unten beschrieben ein.

1. Legen Sie den Papierrand unter die Führungsrolle, indem Sie die Papierflansche drehen. Sie ist bereit, wenn die PAPIEREINSETZ-LED blau leuchtet.

ACHTUNG: Die Papierrolle ist nicht richtig eingestellt, wenn die PAPIEREINSETZ-LED rot blinkt.

Bitte legen Sie die Papierrolle erneut ein.

Farbband einlegen

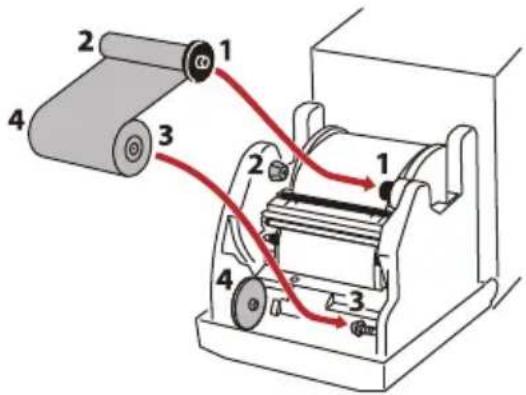

1. Legen Sie das Farbband wie folgt in den Drucker ein.

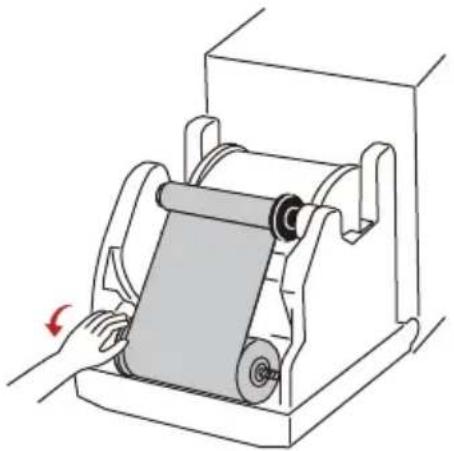

1. Ziehen Sie das Farbband durch Drehen des Farbbandrollen fest.

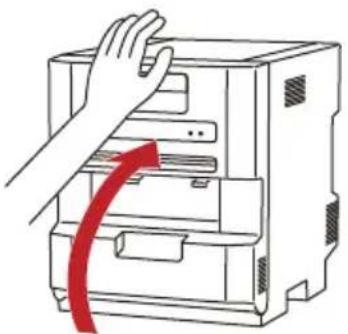

1. Schließen Sie die vordere Abdeckung vorsichtig.

Sobald Sie sowohl das Papier als auch das Farbband in den Drucker eingesetzt haben und die vordere Abdeckung geschlossen haben, wird der Drucker initialisiert und ein wenig Papier wird automatisch ausgeworfen.

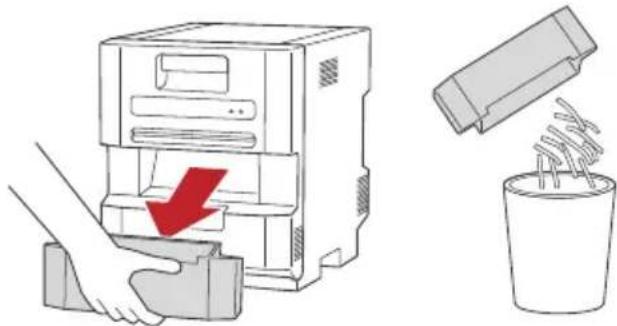

Die Abschnittbox einsetzen

1. Schieben Sie die Abschnittbox in den Drucker.
2. Bitte achten Sie darauf, dass es keine Lücke zwischen der Abschnittbox und dem Drucker gibt.

1. Achten Sie darauf, dass Sie den Schnittkantenstaub entsorgen, sobald dieser sich in der Abschnittbox ansammeln.

Beim Transport des Druckers sind folgende Vorsichtsmaßnahmen zu beachten

1. Entfernen Sie das Farbband und das Papier aus dem Drucker, bevor Sie den Drucker transportieren.
2. Verwenden Sie die Originalverpackung zum Transport des Druckers. Wenn Sie die beim Kauf verwendete Box nicht verwenden können, wenden Sie sich an Ihren Händler, um eine neue Box zu kaufen.

Kapitel 3. Routinemäßige Wartung

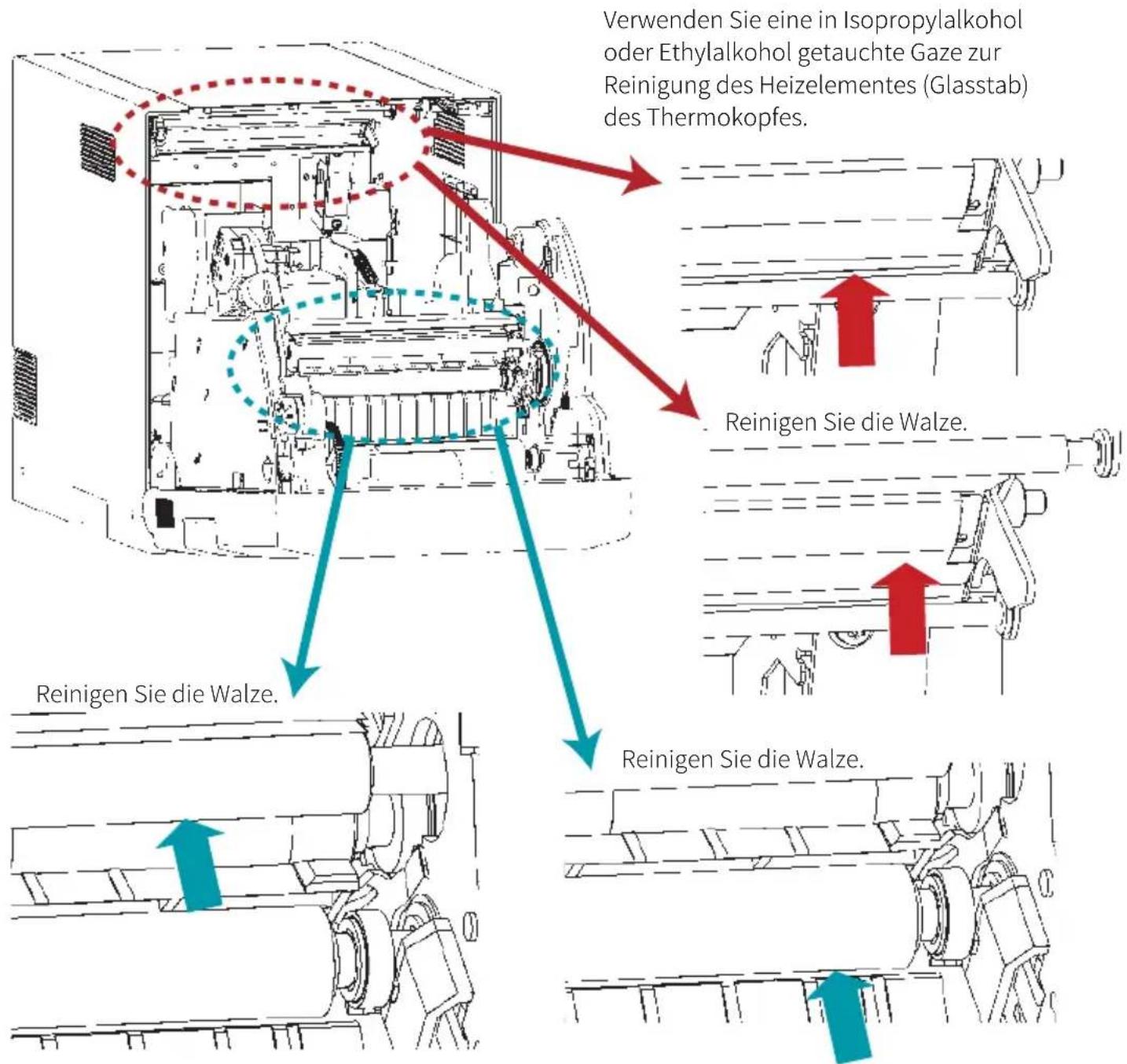

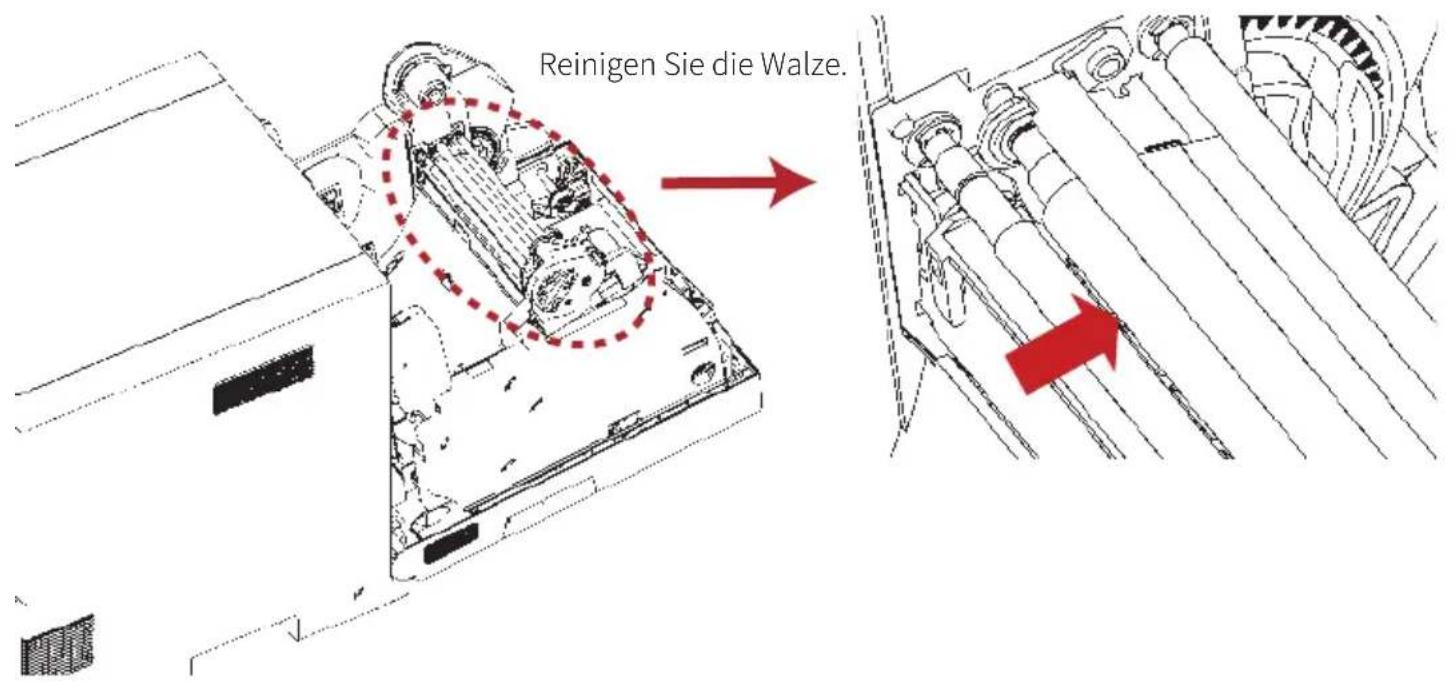

Reinigung von Thermokopf und Walzen

Um die beste Druckqualität zu erhalten, wird empfohlen, Thermokopf, Schälwalze, Druckplattenwalze und Hauptquetschwalze einmal pro Monat zu reinigen.

Vorsicht: Stellen Sie vor der Reinigung sicher, dass das Gerät ausgeschaltet ist.

Stellen Sie sicher, dass der Thermokopf vor der Reinigung ausreichend abgekühlt ist. Achten Sie darauf, dass der Thermokopf nicht beschädigt wird.

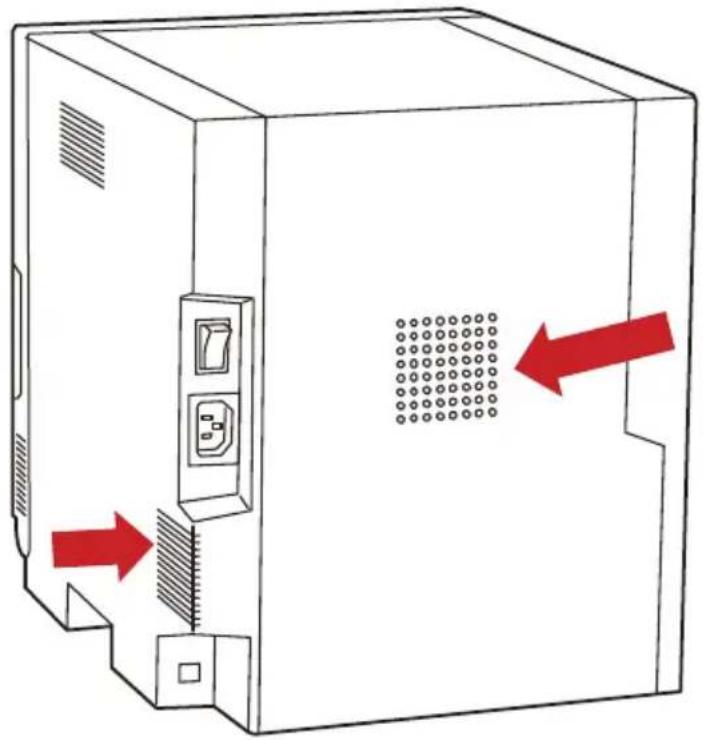

Reinigen Sie die Filter

Verwenden Sie einen Staubsauger zum Reinigen der Filter.

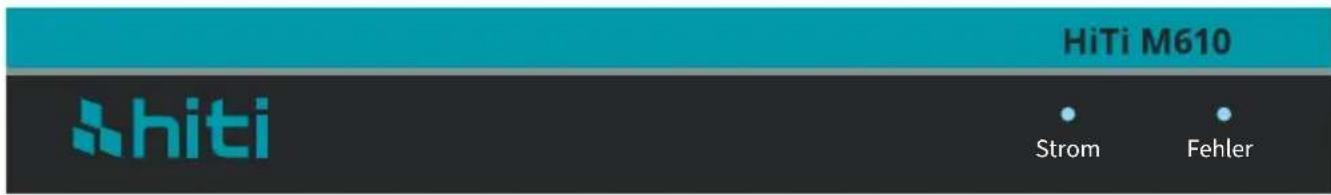

Kapitel 4. LED-Meldungen

● : Ein

○:Aus

★ Blinken (Langsam)

LED-Anzeige				Status
Strom		Fehler	Einrichten
○				Der Drucker ist ausgeschaltet.
★				Der Drucker wird initialisiert.
●				Der Drucker ist bereit.
●		★	○	Das Papier ist leer oder wurde gar nicht eingelegt.
			● Gelb	Das Farbband ist leer oder wurde gar nicht eingesetzt.
			● Violett	Das eingesetzte Farbband wird nicht unterstützt.
●		×	× Gelb	Der Drucker konnte das Farbband nicht aufnehmen.
			× Rot	Papierstau ist aufgetreten.
★ (Gleichzeitig) ★				Die vordere Abdeckung ist offen.
			● Blau	Das Papier ist installiert.
★ (Abwechselnd) ★			N/A	Die vordere Abdeckung ist nicht richtig geschlossen.
●	●		N/A	Probleme mit der Steuerplatine.
★	●		N/A	Der Druckermechanismus ist defekt.

Kapitel 5 Error

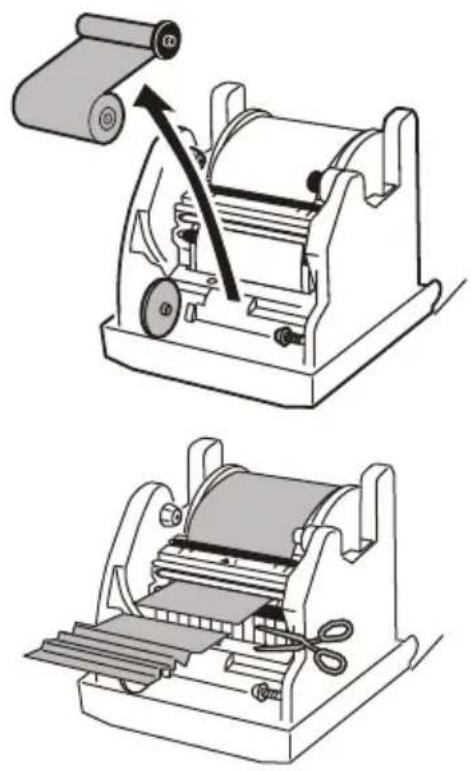

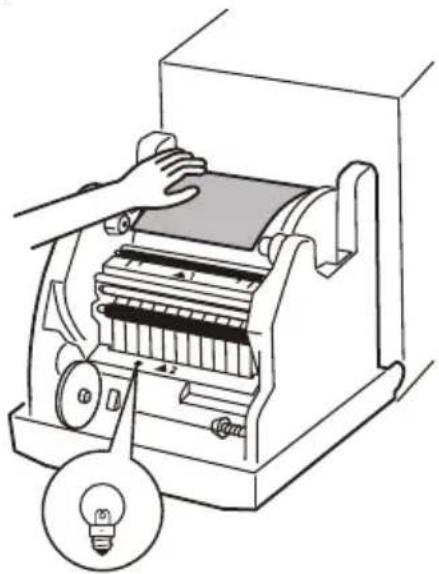

Papierstau

1. Öffnen Sie die vordere Abdeckung
2. Entfernen Sie das Farbband.
3. Schneiden Sie das Falzteil ab.

1. Ziehen Sie das Papier heraus, bis die Papiereinsetz-LED erlischt.

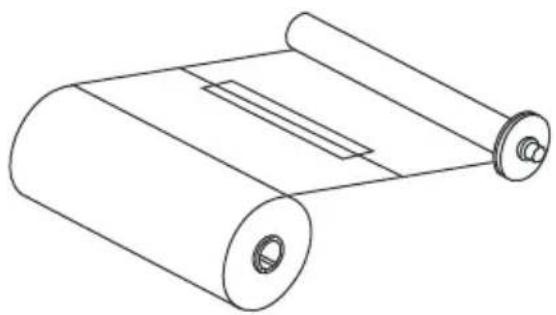

1. Kleben Sie den zerbrochenen Teil des Bandes mit einem Klebeband.

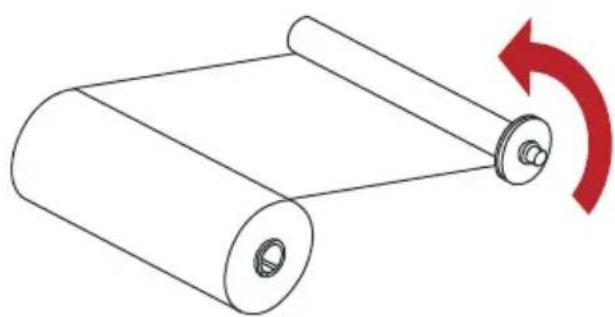

1. Drehen Sie das Farbband auf die Aufwickelseite und wickeln Sie den geklebten Bereich vollständig auf.

Kapitel 6. Kundendienst

Einzelheiten zum Kundendienst erhalten Sie von Ihrem HiTi-Händler oder vom Kundencenter.

Technische Daten*

Auflösung	300*300 dpi
Druckgeschwindigkeit	14 sec (6x4"), 23 sec (6x8")
Ausdruckgröße	6x4", 6x8"
FarbbandkassettenkapazitätPapierkassettenkapazitätr	750 Drucke /rollen(6x4"), 375 Drucke /rollen(6x8")
Stromversorgung	100 bis 240 V AC
Stromverbrauch	165 W / 1.8 A
I/O-Port	USB 2.0
Am PC unterstütztesBetriebssystem	Win7 und höher 、macOS v.10.6 oder höher
Abmessungen	290 x 375 x 345 mm
Gewicht	15kgs

*Technische Daten können ohne Ankündigung geändert werden

Kundenservice-Informationen

Online-Support

Für weitere Anfragen melden Sie sich bitte auf der Website von HiTi Inc. unter www.hiti.com an. Kostenlos aktualisierte Treiber, Anwendungen und aktuelle E-Vorlagen.
