Produkttyp	Akku-Bohrschrauber
Marke	Westfalia
Modell	WA2BS12
Nennspannung	12 V
Batterietyp	Lithium-Ionen
Maße (ca.)	20 x 6 x 25 cm
Gewicht (ca.)	1,5 kg
Bohrfutter	Schnellspannbohrfutter, 10 mm Kapazität
Leerlaufdrehzahl	0-600 U/min (geschätzt)
Max. Drehmoment	30 Nm (geschätzt)
Hauptfunktionen	Bohren, Schrauben, Rechts-/Linkslauf
Beleuchtung	Integrierte Arbeits-LED
Schallpegel	Unter 70 dB(A) (geschätzt)
Stromversorgung	Lithium-Ionen-Akku 12 V
Ladegerät	Netzladegerät 230 V, 50 Hz
Ladezeit	Ca. 1 Stunde
Wartung und Reinigung	Mit einem trockenen Tuch reinigen, kein Wasser verwenden
Sicherheit	Tragen einer Schutzbrille und eines Gehörschutzes empfohlen, nicht in Stromkabel bohren
Ersatzteile und Reparierbarkeit	Wenden Sie sich an den Westfalia-Kundendienst für Originalteile
Allgemeine Informationen	Kompakter Akku-Bohrschrauber, ideal für Heimwerker
Max. Einsatzhöhe	2000 m
Verwendungszweck	Bohren in Holz, Metall und Kunststoff, Schrauben

Häufig gestellte Fragen - WA2BS12 Westfalia

Welche wichtigen Sicherheitshinweise gibt es für die Verwendung des Bohrschraubers WA2BS12?

Tragen Sie immer eine Schutzbrille und einen Gehörschutz. Stellen Sie sicher, dass der Arbeitsbereich gut beleuchtet ist und keine versteckten Stromkabel oder Wasser-/Gasleitungen vorhanden sind. Verwenden Sie bei Bedarf einen Metall- und Spannungsdetektor.

Wie lade ich den Akku richtig?

Verwenden Sie nur das mitgelieferte Ladegerät. Laden Sie den Akku an einem trockenen Ort im Innenbereich bei Raumtemperatur (ca. 20°C). Laden Sie niemals einen heißen Akku; lassen Sie ihn nach Gebrauch 15 Minuten abkühlen.

Welche Materialien kann ich mit diesem Bohrschrauber bohren?

Dieser Bohrschrauber ist zum Bohren in Holz, Metall und Kunststoff ausgelegt. Verwenden Sie keine ungeeigneten Bohrer und beachten Sie die Drehzahl- und Drehmomentgrenzen.

Wie warte ich den Bohrschrauber WA2BS12?

Reinigen Sie das Gerät nach jedem Gebrauch mit einem trockenen Tuch. Überprüfen Sie regelmäßig den festen Sitz der Schrauben und des Bohrfutters. Tauchen Sie das Werkzeug niemals in Wasser und vermeiden Sie aggressive Lösungsmittel.

Was tun, wenn der Akku keine Ladung hält?

Stellen Sie sicher, dass der Akku richtig im Ladegerät eingesetzt ist. Wenn das Problem weiterhin besteht, ist der Akku möglicherweise verschlissen. Kontaktieren Sie den Westfalia-Kundendienst für einen Ersatz.

Kann ich den Akku-Bohrschrauber über längere Zeit ununterbrochen verwenden?

Es wird empfohlen, Pausen einzulegen, um eine Überhitzung des Motors und des Akkus zu vermeiden. Wenn das Gerät heiß wird, schalten Sie es aus und lassen Sie es 15 Minuten abkühlen, bevor Sie fortfahren.

Wie wechsle ich den Bohrer?

Öffnen Sie das Schnellspannbohrfutter, indem Sie den Ring gegen den Uhrzeigersinn drehen. Setzen Sie den Bohrer ein und ziehen Sie ihn fest, indem Sie im Uhrzeigersinn drehen. Überprüfen Sie, ob der Bohrer zentriert ist.

Welche Garantie hat der Bohrschrauber WA2BS12?

Westfalia gewährt in der Regel eine 2-jährige Garantie auf seine Werkzeuge. Bewahren Sie den Kaufbeleg als Garantienachweis auf. Wenden Sie sich für Reparaturen an ein autorisiertes Service-Center.

Was tun bei einem Defekt des Bohrfutters?

Stellen Sie die Verwendung des Geräts sofort ein. Versuchen Sie nicht, das Bohrfutter selbst zu reparieren. Kontaktieren Sie ein autorisiertes Reparaturzentrum oder den Westfalia-Kundendienst.

Kann ich Zubehör verwenden, das nicht von Westfalia stammt?

Es wird empfohlen, nur Originalzubehör zu verwenden, um Sicherheit und Leistung zu gewährleisten. Die Verwendung ungeeigneten Zubehörs kann das Werkzeug beschädigen oder Verletzungen verursachen.

BEDIENUNGSANLEITUNG WA2BS12 Westfalia

D Bedienungsanleitung – Bohrschrauber

GB Instruction manual - Drill

4 Lüftungsschlitze | Motor vents
5 Rechts-/Linkslauf-Umschalter |

Forward/Reverse switch

6 Ein/Aus-Schalter | Trigger switch
7 Akku-Löse-Knopf | Battery release knob

8DrAkknomontregler mit

Sehr geehrte Damen und Herren,

Bedienungsanleitungen enthalten wichtige Hinweise für den Umgang mit Ihrem neuen Produkt. Sie ermöglichen Ihnen, alle Funktionen zu nutzen, und sie helfen Ihnen, Missverständnisse zu vermeiden und Schäden vorzubeugen. Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung in Ruhe durchzulesen und bewahren Sie diese für späteres Nachlesen gut auf.

Dear Customers,

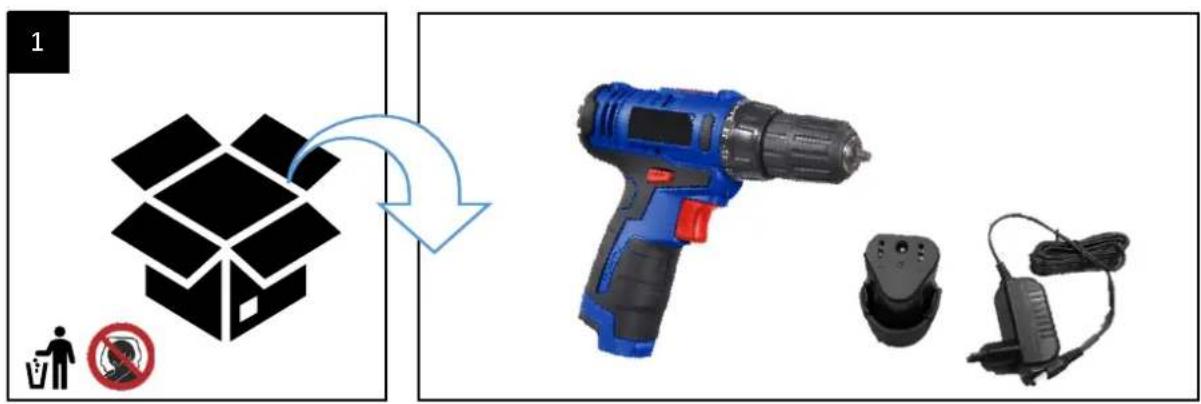

1	Gerät auspackenUnbox device	4	Drehrichtung einstellenSet the direction of rotation
2	Bohrer/Schrauber einsetzenInsert drill / screwdriver	5	Drehzahl einstellenSet the speed
3	Akku einsetzenInsert battery	6	Bohrschrauber startenStart the drill

1 No No

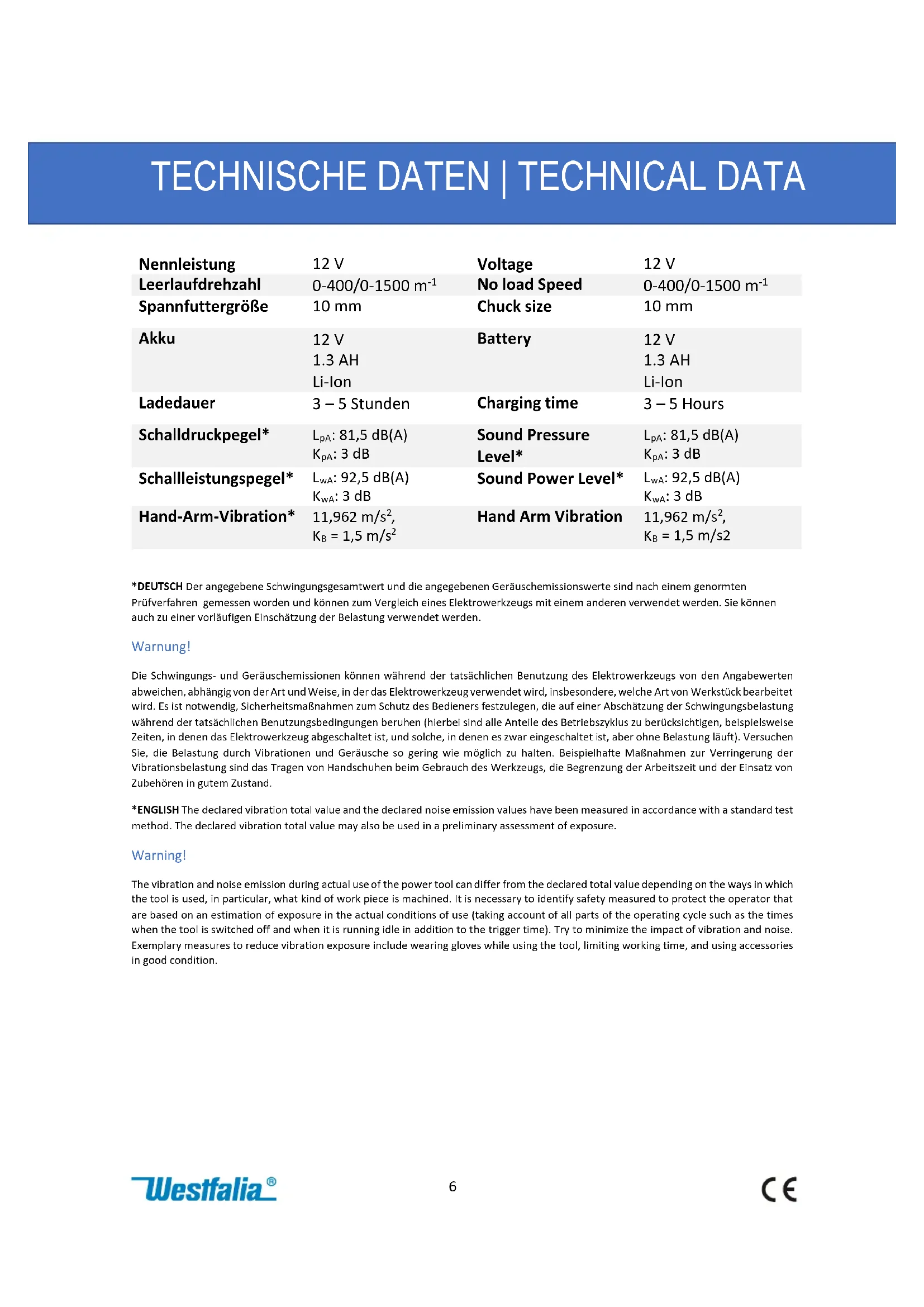

TECHNISCHE DATEN | TECHNICAL DATA

Nennleistung	12 V	Voltage	12 V
Leerlaufdrehzahl	0-400/0-1500 m^-1	No load Speed	0-400/0-1500 m^-1
Spannfuttergröße	10 mm	Chuck size	10 mm
Akku	12 V	Battery	12 V
	1.3 AH		1.3 AH
	Li-Ion		Li-Ion
Ladedauer	3 – 5 Stunden	Charging time	3 – 5 Hours
Schalldruckpegel*	L_pA : 81,5 dB(A) K_pA : 3 dB	Sound PressureLevel*	L_pA : 81,5 dB(A) K_pA : 3 dB
Schallleistungspegel*	L_wA : 92,5 dB(A) K_wA : 3 dB	Sound Power Level*	L_wA : 92,5 dB(A) K_wA : 3 dB
Hand-Arm-Vibration*	11,962 m/s^2 , K_B = 1,5 m/s^2	Hand Arm Vibration	11,962 m/s^2 , K_B = 1,5 m/s^2

*DEUTSCH Der angegebene Schwingungsgesamtwert und die angegebenen Geräuschemissionswerte sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Sie können auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.

Warnung!

Die Schwingungs- und Geräuschemissionen können während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird. Es ist notwendig, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Schwingungsbelastung während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft). Versuchen Sie, die Belastung durch Vibrationen und Geräusche so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs, die Begrenzung der Arbeitszeit und der Einsatz von Zubehören in gutem Zustand.

Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen die beigefügten Allgemeinen Sicherheitshinweise sowie folgende Hinweise:

Bitte beachten Sie auch die Sicherheitshinweise in den Bedienungsanleitungen zu Akku und Ladegerät.

• Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch und benutzen Sie das Gerät ausschließlich gemäß dieser Anleitung.
• Verwenden Sie beim Betrieb des Gerätes Schutzausrüstung einschließlich Schutzbrille und Gehörschutz. Falls der Betrieb des Gerätes Beschwerden oder Unbehagen auslöst, unterbrechen Sie die Arbeit umgehend und gehen Sie der Ursache auf den Grund.
• Entsorgen Sie nicht benötigtes Verpackungsmaterial oder bewahren Sie dieses an einem für Kinder unzugänglichen Ort auf. Es besteht Erstickungsgefahr!
• Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten dürfen das Gerät nicht benutzen, es sei denn, sie werden durch eine Betreuerin/einen Betreuer beaufsichtigt und unterwiesen.
• Akku-Ladegeräte sind nur für den Gebrauch im Innenbereich bestimmt. Sorgen Sie dafür, dass die Stromversorgung und das Ladegerät stets vor Feuchtigkeit geschützt sind.
• Verwenden Sie Metall- und Spannungssuchgeräte, um verdeckt geführte Strom-, Wasser- und Gasleitungen zu orten. Berühren Sie keine spannungsführenden Bauteile oder Leiter.
• Sorgen Sie für ausreichende Beleuchtung des Arbeitsbereiches Vergewissern Sie sich, dass der Bohrer sicher im Bohrfutter befestigt ist. Locker sitzende Einsatzwerkzeuge können aus dem Gerät geschleudert werden und eine Sicherheitsgefahr darstellen.
• Setzen Sie das Einsatzwerkzeug (Bohrer) niemals vor dem Einschalten des Gerätes auf das Werkstück.
• Prüfen Sie vor Beginn der Arbeit, dass unter dem Werkstück ausreichend Freiraum für das Einsatzwerkzeug besteht.

- Üben Sie keinen Druck auf das Gerät aus: Seine Lebensdauer würde dadurch verkürzt.

- Einsatzwerkzeuge werden während des Betriebs heiß.

■ Lassen Sie sie vor dem Berühren abkühlen.

■ Entfernen Sie Späne oder Ausschussmaterial nahe dem Einsatzwerkzeug niemals mit den Händen.

■ Falls Sie beim Betrieb des Bohrschraubers unterbrochen werden, führen Sie den begonnenen Arbeitsschritt zu Ende und schalten Sie das Gerät aus, bevor Sie aufschauen.

■ Verwenden Sie nach Möglichkeit Spannvorrichtungen oder einen Schraubstock zur sicheren Befestigung des Werkstücks.

- Untersuchen Sie das Bohrfutter regelmäßig auf Verschleißerscheinungen und Schäden. Lassen Sie defekte Teile von einer zugelassenen Vertragswerkstatt reparieren bzw. ersetzen.

- Warten Sie stets, bis das Einsatzwerkzeug zum völligen Stillstand gekommen ist, bevor Sie das Gerät ablegen.

- Überprüfen Sie in regelmäßigen Abständen sämtliche Schrauben, Muttern und anderen Befestigungselemente auf festen Sitz und ziehen Sie sie bei Bedarf an.

- Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Originalersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

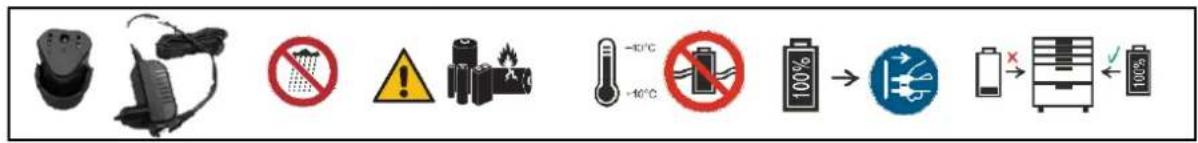

Sicherheitshinweise für Akkus und Akku-Ladegeräte

WARNUNG: Lithium-Ionen-Akkus stellen bei unsachgemäßer Verwendung, Lagerung oder Aufladung eine Feuer-, Verbrennungs- und Explosionsgefahr dar.

Ladegerät ordnungsgemäß verwenden

- Beachten Sie die im entsprechenden Abschnitt dieser Gebrauchsanleitung beschriebenen Anweisungen bezüglich der richtigen Verwendung des Akku-Ladegeräts, bevor Sie den Akku aufladen.

- Verwenden Sie das Ladegerät nicht zum Aufladen anderer Akkus. Halten Sie das Akku-Ladegerät sauber; Fremdkörper und Schmutz können einen Kurzschluss verursachen und die Lüftungslöcher verstopfen.

Nichtbefolgen dieser Anweisungen kann zu Überhitzung oder Brand führen.

• Lassen Sie Akkus nach dem Aufladen oder intensivem Gebrauch 15 Minuten lang abkühlen. Nichtbefolgen dieser Anweisungen kann zu Überhitzung oder Brand führen.
• Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
  ■ Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
  Das Gerät ist für den Einsatz bis 2000 m über Meereshöhe ausgelegt.
  ■ Bewahren Sie den Akku für Kinder unzugänglich auf.
• Akkus bei Nichtgebrauch an einem trockenen Ort bei Zimmertemperatur (ca. 20° C) aufbewahren.
• Akkus nicht öffnen, auseinandernehmen, zusammenpressen, über 60° C erhitzen oder verbrennen. Nicht ins Feuer o.ä. werfen. Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
• Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
• Schalten Sie das Gerät bei Nichtgebrauch aus. Beachten Sie, dass das Gerät nach dem Ausschalten noch sehr heiß ist. Es besteht Verbrennungs- und Brandgefahr!
  Seien Sie vorsichtig beim Gebrauch des Geräts in der Nähe brennbarer oder leicht schmelzbarer Materialien, wie Kunststoffe oder Glas. Richten Sie das Gerät nicht für längere Zeit auf ein und dieselbe Stelle. Richten Sie das eingeschaltete Gerät niemals auf Menschen, Tiere, Pflanzen, brennbare Gegenstände oder Flüssigkeiten.
  Benutzen Sie das Gerät nicht in einer explosionsfähigen Atmosphäre.
• Beachten Sie, dass Wärme zu brennbaren Materialien geleitet werden kann, die verdeckt sind.
• Beachten Sie, dass beim Abbeizen von Lacken giftige Dämpfe entstehen können. Benutzen Sie gegebenenfalls Atemschutz und sorgen Sie für ausreichende Belüftung.
• Halten Sie die Luftschlitze und die Düse immer sauber, um eine Überhitzung des Geräts und Brandgefahr zu vermeiden.

■ Benutzen Sie nur Originalzubehör.
■ Falls am Gerät Schäden auftreten, benutzen Sie das Gerät nicht mehr und lassen Sie es durch einen Fachmann instand setzen oder wenden Sie sich an unsere Kundenbetreuung. Zerlegen Sie das Gerät nicht und unternehmen Sie keine eigenen Reparaturversuche.

Batterien gehören nicht in den Hausmüll.

Bitte führen Sie sie Ihrer lokalen Sammelstellen für Altbatterien zu.

SAFETY NOTES

Wir, die Westfalia Werkzeugcompany, Werkzeugstraße 1, D-58093 Hagen,

We, the Westfalia Werkzeugcompany, Werkzeugstraße 1, D-58093 Hagen,

erklären in alleiniger Verantwortung, dass das Produkt

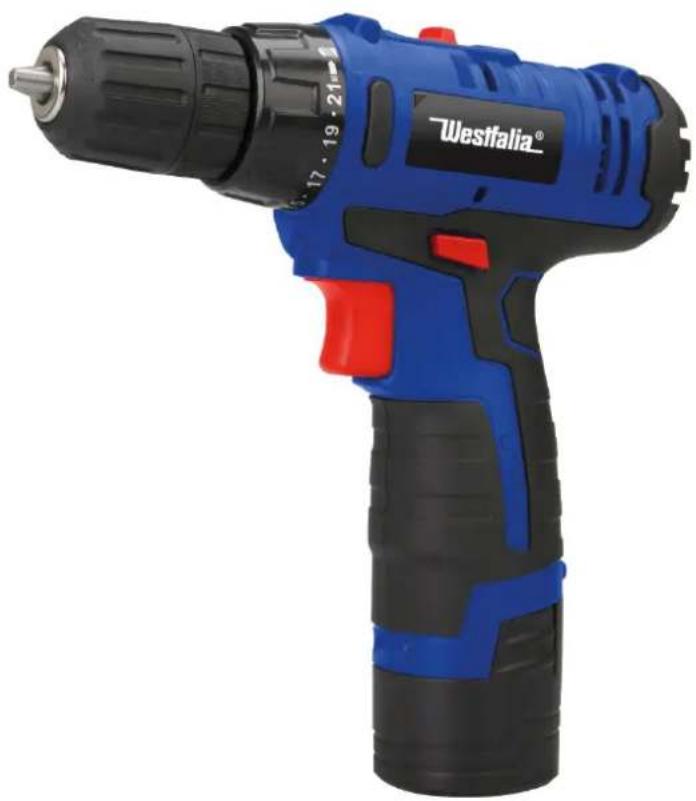

12 V Akku-Bohrschrauber WA2BS12

Artikel Nr. 94 92 32

den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien und deren Änderungen festgelegt sind.

Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS)

Elektromagnetische Verträglichkeit (EMV)

Electromagnetic Compatibility (EMC)

EN 55014-1:2017, EN 55014-2:2015

2006/42/EG

2006/42/EC

Maschinen

Machinery

EN 62841-1:2015, EN 62841-2-1:2018

Die technischen Unterlagen werden bei der QS der Westfalia Werkzeugcompany verwahrt.

Hagen, den 27. Oktober 2020

Qualitätsbeauftragter / QA Representative

KUNDENBETREUUNG | CUSTOMER SERVICES

DEUTSCHLAND

Westfalia

Werkzeugstraße 1

D-58093 Hagen

Telefon: [phone]

Telefax: (0180) 5 30 31 30

Internet: www.westfalia.de

ÖSTERREICH

Westfalia

Moosham 31

A-4943 Geinberg OÖ

Telefon: [phone]

Telefax: (07723) 4 27 59 23

Internet: www.westfalia-versand.at

SCHWEIZ

Westfalia

Wydenhof 3a

CH-3422 Kirchberg (BE)

Telefon: [phone]

Telefax: (034) 4 13 80 01

Internet: www.westfalia-versand.ch

ENTSORGUNG | DISPOSAL

bitte helfen Sie mit, Abfall zu vermeiden.

Sollten Sie sich einmal von diesem Artikel trennen wollen, so bedenken Sie bitte, dass viele seiner Komponenten aus wertvollen Rohstoffen bestehen und wiederverwertet werden können.

Entsorgen Sie ihn daher nicht in die Mülltonne, sondern führen Sie ihn bitte Ihrer Sammelstelle für Elektroaltgeräte zu.

Dear Customer,
