MultiBoard G808113 - Computertastatur Cherry - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts MultiBoard G808113 Cherry als PDF.
| Produkttyp | Computertastatur mit integriertem USB-Hub |
| Tastentechnologie | MX Cherry mit Gold-Crosspoint-Kontakten (G80) / Cherry FTSC (G81) |
| Anzahl der Tasten | 120/121 Tasten, davon 41 beschriftbar (Modell G80-8113) |
| Zusatzfunktionen | Magnetkartenleser, Touchpad, beschriftbare Tasten, programmierbare Zusatztasten (mit Cherry Tools Software) |
| Abmessungen (L x B x H) | 470 x 220 x 64 mm |
| Gewicht (inkl. Verpackung) | ca. 2000 g |
| Stromversorgung | +5 V/DC ±5 % SELV über USB, max. Stromverbrauch 400 mA |
| Schnittstellen | USB-Anschluss, 2 USB-Downstream-Anschlüsse (USB 2.0 Full Speed) |
| Kabellänge | ca. 1,75 m |
| Betriebstemperatur | 0 °C bis +50 °C |
| Lagertemperatur | -20 °C bis +60 °C |
| LED-Anzeigen | Anzeigen für Num, Feststell- und Rollen-Taste |
| Tastenprogrammierung | Freie Zuordnung über Cherry Tools Software |
| Magnetkartenleser | Lesegeschwindigkeit: 3 bis 125 pps (75 bpp) / 3 bis 50 pps (210 bpp), Zyklen bis zu 1.000.000 |
| Touchpad | Auflösung 1000 dpi (Modell G80-8113) |
| Systemkompatibilität | Windows 98/ME/2000/XP, Linux (über Standard-USB-Treiber) |
| Pflege und Reinigung | Mit einem weichen, mit mildem Reinigungsmittel angefeuchteten Tuch reinigen, keine Lösungsmittel oder eindringende Flüssigkeiten verwenden |
| Sicherheit | Schließen Sie keine Geräte mit mehr als 100 mA Stromverbrauch an die USB-Downstream-Ports an; optionale Lithiumbatterie ordnungsgemäß ersetzen |
| Allgemeine Informationen | Kurzanleitung auf Papier, Online-Hilfe (F1), vollständige Anleitung auf CD-ROM (PDF) |
| Support | Kostenloser Online-Support: http://support.cherry.de ; Telefon-Hotline Mo-Do 7:15-16:00, Fr 7:15-13:30 (GMT+1) |
Häufig gestellte Fragen - MultiBoard G808113 Cherry
Benutzerfragen zu MultiBoard G808113 Cherry
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Computertastatur kostenlos im PDF-Format! Finden Sie Ihr Handbuch MultiBoard G808113 - Cherry und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. MultiBoard G808113 von der Marke Cherry.

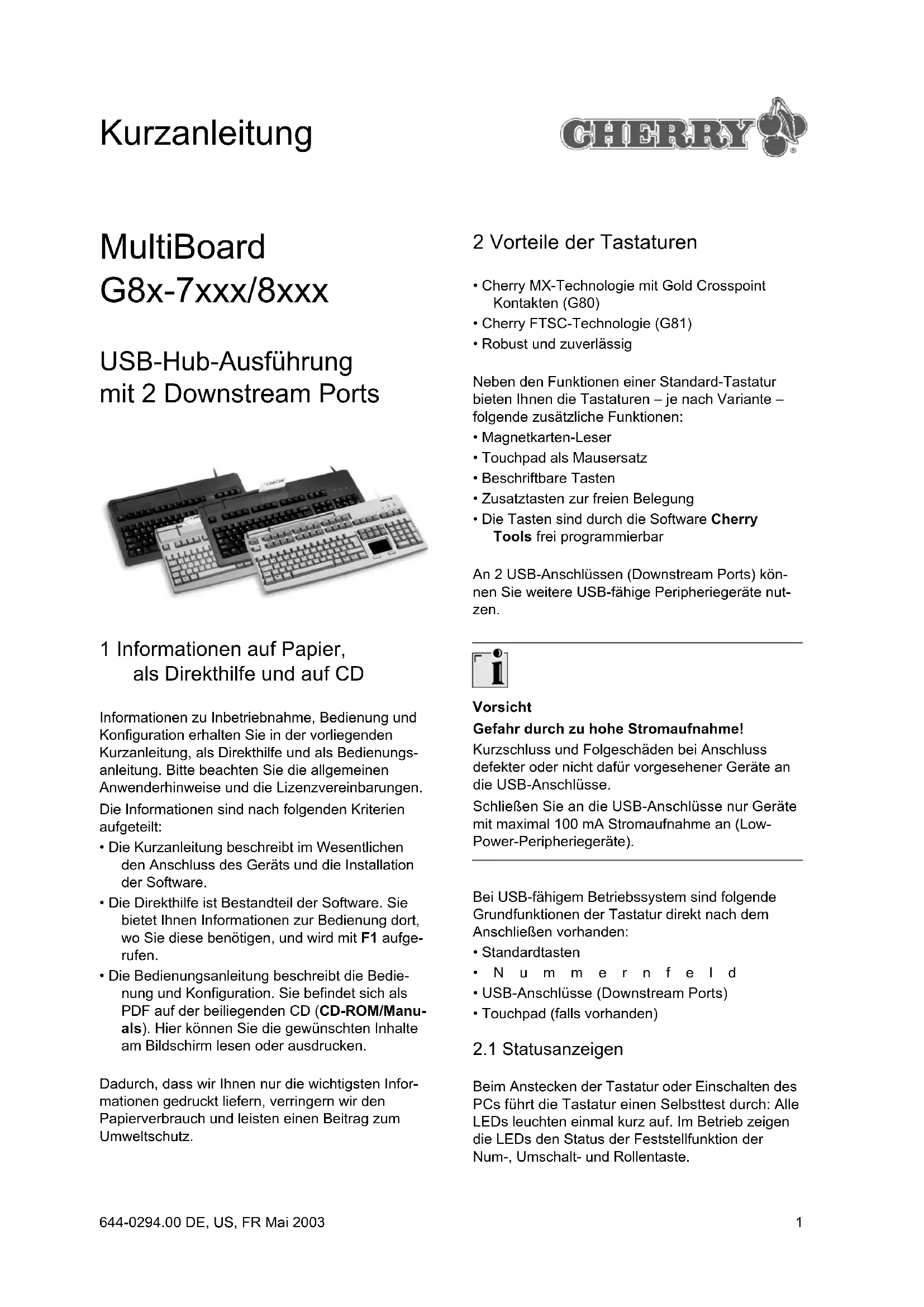

BEDIENUNGSANLEITUNG MultiBoard G808113 Cherry

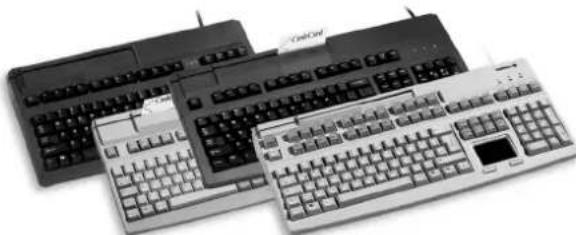

USB-Hub-Ausführung mit 2 Downstream Ports
1 Informationen auf Papier, als Direkthilfe und auf CD
Informationen zu Inbetriebnahme, Bedienung und Konfiguration erhalten Sie in der vorliegenden Kurzanleitung, als Direkthilfe und als Bedienungsanleitung.itte beachten Sie die allgemeinen Anwenderhinweise und die Lizenzvereinbarungen.
Die Informationen sind nach folgenden Kriterien aufgeitlt:
Die Kurzanleitung beschreiben im Wesentlichen den Anschluss des Geräts und die Installation der Software.
Die Direkthilfe ist Bestandteil der Software. Sie bietet Ihnen Informationen zur Bedienung Dort, wo Sie diese benötigen, und wird mit F1 aufgerufen.
- Die Bedienungsanleitung beschreiben die Bedierung und Konfiguration. Sie befindet sich als PDF auf der beiliegenden CD (CD-ROM/Manuals). Hier können Sie die gewünschten Inhalte am Bildschirm lesen oder ausdrucken.
Dadurch, dass wir ihren nur die wichtigsten Informationen gedruckt liefern, verringn wir den Papierverbrauch und leisten einen Beitrag zum Umweltschutz.
2 Vorteile der Tastaturen
- Cherry MX-Technologie mit Gold Crosspoint Kontakten (G80)
- Cherry FTSC-Technologie (G81)
- Robust und zuverlässig
Neben den Funktionen einer Standard-Tastatur bieten Ihnen die Tastaturen - je nach Variante - folgende zusätzliche Funktionen:
Magnetkarten-Leser
- Touchpad als Mausersatz
- Beschriftbare Tasten
- Zusatztasten zur freiien Belegung
Die Tasten sind durch die Software Cherry Tools frei programmierbar
An 2 USB-Anschlüssen (Downstream Ports) konnen Sie weitere USB-fähige Peripheriegeräte nutzen.
Vorsicht
Gefahr durch zu hohe Stromaufnahme!
Kurzschluss und Folgeschäden bei Anschluss defekter oder nicht damit vorgesehener Geräte an die USB-Anschlüsse.
Schlieben Sie an die USB-Anschlüsse nur Geräte mit maximal 100 mA Stromaufnahme an (Low-Power-Peripheriegeräte).
Bei USB-fähigem Betriebssystem sind folgende Grundfunktionen der Tastatur direkt nach dem Anschlieben vorhanden:
- Standardtasten
- Nummerfeld
- USB-Anschlüsse (Downstream Ports)
- Touchpad (falls vorhanden)
2.1 Statusanzeigen
Beim Anstecken der Tastatur oder Einschalten des PCs führt die Tastatur einen Selftest durch: Alle LEDs leuchten einmal kurz auf. Im Betrieb zeigen die LEDs den Status der Feststellfung der Num-, Umschalt- und Rollentaste.
3 Technische Daten aller Varianten
| Bezeichnung Wert | |
| Schnittstellen USB-Steck | ker, 2 USB-Downstream Ports nach USB 2.0 (full speed, 12 Mbit/s) |
| Lesegeschwindigkeit Magnetkarten-Leser | 3 bis 125 ips bei 75 bpi, 3 bis 50 ips bei 210 bpi (ips = Inches pro Sekunde, bpi = Bits pro Inch) |
| Lesezyklen Magnetkarten-Leser | bis zu 1.000.000 |
| Spanningsversorgung + | 5 V/DC ±5 % SELV |
| Stromaufnahme max. 400 mA | |
| Stromabgabe max. 100 mA pro Downstream Port | |
| Lagertemperatur -20 °C | bis +60 °C |
| Betriebstemperatur 0 °C | bis +50 °C |
| Kabellänge ca. 1,75 m | |
4 Technische Daten MultiBoard G81-7000
| Bezeichnung Wert | |
| Tastaturtyp 104/105 Tästens, Magnetkarten-Leser, 19-Zoll-Kompaktfor- mat, FTSC-Technolo- gie | Gewicht (incl. Verpackung) |
| Abmessungen (L x B x H) | 405 x 220 x 64 mm |
5 Technische Daten MultiBoard G81-8000
| Bezeichnung Wert | |
| Tastaturtyp 104/105 Tasten, Magnetkarten-Leser, FTSC-Technologie | |
| Gewicht (incl. Verpackung) | ca. 2250 g |
| Abmessungen (L x B x H) | 470 x 220 x 64 mm |
6 Technische Daten MultiBoard G80-8113
| Bezeichnung Wert | |
| Tastaturtyp 120/121 Tasten, davon 41 beschriftbar, Magnetkarten-Leser, Touchpad, MX-Tech- nologie mit Gold Crosspoint Kontakten | |
| Auflösung Touchpad 1000 dpi | |
| Gewicht (incl. Verpackung) | ca. 2000 g |
| Abmessungen (L x B x H) | 470 x 220 x 64 mm |
7 Technische Daten MultiBoard G80-8200
| Bezeichnung Wert | |
| Tastaturtyp 120/121 Tasten, davon 48 beschriftbar, Magnetkarten-Leser, MX-Technologie mit Gold Crosspoint Kon- takten | |
| Gewicht (incl. Verpackung) | ca. 2250 g |
| Abmessungen (L x B x H) | 470 x 220 x 64 mm |
8 Belegung USB-Stecker und -Anschluss
USB-Stecker und -Anschluss (Downstream Port) der Tastatur
| Position Belegung | |
| 1 | + |
| 2 –DATA | |
| 3 | + |
| 4 | GND |
9 Anschluss des Geräts
Gerät über USB-Anschluss anschließen
1 Ermitteln Sie einen USB-Anschluss an der Rückseite Ihres PCs oder an einer Cherry-Tastatur mit USB-Hub.
2 Stecken Sie den USB-Stecker des Geräts in einen beliebigen USB-Anschluss.
10 Installation der Software
Die Installation erfolgt in zwei Schritten:
- Installation der Standard-USB-Treiber
- Installation der Software Cherry Tools
10.1 Installation der Standard-USB-Treiber
Windows XP oder Windows 95/NT?
Windows XP enthalt bereits Standard-USB-Treiber für eine Tastatur.
Windows 95/NT unterstützen kein USB. Wenn der PC einen USB-Anschluss hat, muss im BIOS des PCs der USB-Keyboard-Support bzw. USB-Legacy-Mode auf enabled gesetzt sein. Dann Funktionieren die Standard-Tasten, die Sondertasten werden nicht unterstützt.
Standard-USB-Treiber unter Windows 98/2000/ME installieren
Voraussetzung: Bei der Installation benöttigen Sieggf. die Installations-CD für Windows.
1 Schlieben Sie das Gerät an den PC an.
2 Starten Sie den PC.
Das Betriebssystem erkennt das Gerät. Die Meldung Neue Hardware-Komponente gefunden entscheid auf dem Bildschirm. Das Programm Hardware Assistant wird gestartet.
3 Klichen Sie auf die Schaltfläche Weiter.
Das Dialogfenster Produkte nach Treiberdateien erscheint und informiert Sie, welche Daten beziehigt wird.
4 Legen Sie die Installations-CD für Windows ein. Ggf. müssen Sie den Pfad zu den Installations-dateien eintragen. Beispiel: Bei CD-ROM-Laufwerk D und Betriebssystem Windows 98: D:\Win98.
5 Folgen Sie den Anweisungen zur Treiberinstallation auf dem Bildschirm.
10.2 Installation der Software Cherry Tools
Aktuelle Cherry-Software im Internet
Die Software wird ständig weiterentwickelt. Die aktuelle Version konnen Sie von Cherry über das Internet herunterlagen: http://support.cherry.de
Software „Cherry Tools“ unter Windows 98/ME/2000/XP installmenten
1 Legen Sie die Cherry-CD in Ihr CD-ROM-Laufwerk.
Die CD-ROM startet automatisch. Die Installation beginnt.
2 Wenn die CD-ROM nicht automatisch startet, doppelklichen Sie im Windows-Explorer auf das CD-ROM-Laufwerk und dann auf die Datei Start.exe.
Die Installation beginnt.
3 Folgen Sie den Installationsanweisungen auf dem Bildschirm.
Die Software Cherry Tools ist installiert.
10.3 Installation der Software Cherry OPOS/JPOS Unterstützung
Wenn Sie Applikationen verwenden, die über OPOS oder JPOS auf die Tastatur oder den Magnetkarten-Leser zugreifen:
- Installieren Sie die Software Cherry OPOS Unterstützung oder Cherry JPOS Unterstützung.
Die Funktionen des Magnetkarten-Lesers stehen Ihnen zur Verfügung. Die Software Cherry Tools braucht nicht installiert zu werden.
11 Programmierung der Tasten
Die Konfiguration wird nicht in der Tastatur, sondern als Datei auf dem PC gespeichert.
- Installieren Sie die Software Cherry Tools. Die frei Belegung der Tasten steht Ihnen zur Verfugung.
Die Programmierung der Tasten ist in der Direkt-hilfe der Software Cherry Tools beschrieben.
12 Magnetkarten-Leser
Die Konfiguration wird nicht in der Tastatur, sondern als Datei auf dem PC gespeichert.
- Installieren Sie die Software Cherry Tools. Die Funktionen des Magnetkarten-Lesers stehen Ihnen zur Verfügung.
Die Programmierung des Magnetkarten-Lesers ist in der Direkthilfe der Software Cherry Tools beschrieben.
13 Reinigung des Geräts
Vorsicht!
Beschädigung durch aggressive Reinigungsmittel oder Flüssigkeit im Gerat
1 Verwenden Sie zur Reinigung keine Lösungs-mittel wie Benzin oder Alkohol und keine Scheu-ermittel oder Scheuerschwämme.
2 Verhindern Sie, dass Flüssigkeit ins Gerät gelamt.
1 Befeuchten Sie ein weiches Tuch mit einem milden Reinigungsmittel. Beispiel: Geschirrspulmittel.
2 Entfernen Sie Verschmutzungen von der Oberfläche des Geräts.
3 Entfernen Sie ggf. Rückstände des Reinigungsmittels mit einem mit Wasser befeuchteten Tuch.
4 Trocknen Sie das Gerät mit einem fusselfreien, weichen Tuch.
14 Support
Bei Problemen mit der Installation von Tastatur oder Softwareieten wir Ihnen einen kostenlosen Support.
Unter http://support.cherry.de erreichen Sie den Cherry-Support. Dort konnen Sie ihre Anfragen rund um die Uhr, sieben Tage in der Woche, direkt an uns übermitteln.
Sollten Sie über keinen Internet-Zugang verfügen, kontaktieren Sie unsitte unter folgender Adresse: Cherry GmbH
CherrystaBe
D-91275 Auerbach
Hotline:
Tel. +49(0)9643-18-206
Fax: +49(0)9643-18-1545
Wir stehen Ihnen Mo bis Do von 7:15 bis 16:00 Uhr und Fr von 7:15 bis 13:30 Uhr (GMT + 1h) zur Verfugung.
15 Allgemeiner Anwenderhinweis
Cherry optimiert seine Produkte ständig im Zuge der Entwicklung von neuen Technologien. Technische Änderungen behalten wir uns deshalb vor. Die Ermittlung der Zuverlösigkeit sowie die Definition von technischen Angaben erfolgen gemäß Cherry-interner Prüfung, um international anerkannte Vorschriften bzw. Normen zu erfüllen. Davon abweichende Anforderungen können durch gegenseitige Zusammenarbeit erfüllt werden. Unsachgemäß Behandlung, Lagerung und äußere Einflüsse konnen zu Störungen und Schäden im Einsatz führen.
Wir übernehmen keinerlei Gewährleistung für Mängel, die auf einer anwenderseitigen Veränderung des Produkts berufen, und haften nicht im Falle unbefugter Veränderungen. Alle Reparaturen mussen durch Cherry oder eine offiziell berechtigte Person oder Organisation durchgeführt werden. Bei unsachgemäßem Austausch der optional eingesetzten Lithiumbatterie besteht Explosionsgefahr! Etwaige Schadensersatzansprüche gegen Cherry oder seine eingesetzten Vertreter – gleich aus welchem Rechtsgrund (einschließlich stressbedingte körperliche Schäden) – sind ausgeschlossen, soweit uns nicht Vorsatz, große Fahrlösigkeit oder die Nichtbeachtung zwingender Produktthaftungsbestimmungen treffen oder bei Verletzungen von Leben, Körper oder Gesundheit. Die vorliegende Anleitung ist nur gültig für das mitgelieferte Produkt.
Weitere Informationen darüber sind bei den jeweiligen Cherry Distributen oder direkt über die Cherry GmbH erhältlich.
16 Zertifizierung
16.1 CE-Konformitätserklarung
Wir, Cherry GmbH, erklaren, dass die Tastaturden der Serie MultiBoard G8x-7xxx/8xxx (MX 7000 USB, MY 7000 USB, MX 8000 USB, MY 8000 USB, MX 8100 USB) mit folgender Anforderung übereinstimmen:
Niederspannungsrichtlinie 73/23/EWG, geprüft nach EN 60950
EMV-Richtlinie 89/336/EWG, geprüft nach EN 55024
Getestet gemäß Cherry-Standard-Testverfahren.
16.2 Hinweis zum GS-Zeichen
Aufgrund der Position der Nulltaste des numerischen Bereichs ist die Tastatur für Saldiertätigkeiten, die überwiegend blind erfolgen, in Deutschland nicht anzuwenden. Eine Tastatur mit nicht-deutscher Tastenknoopfbelegung ist in Deutschland aufgrund der Zeichenbelegung (DIN 2137 Teil 2) nicht für den Dauereinsatz an Bildschirmarbeitsplätzen zu verwenden.
