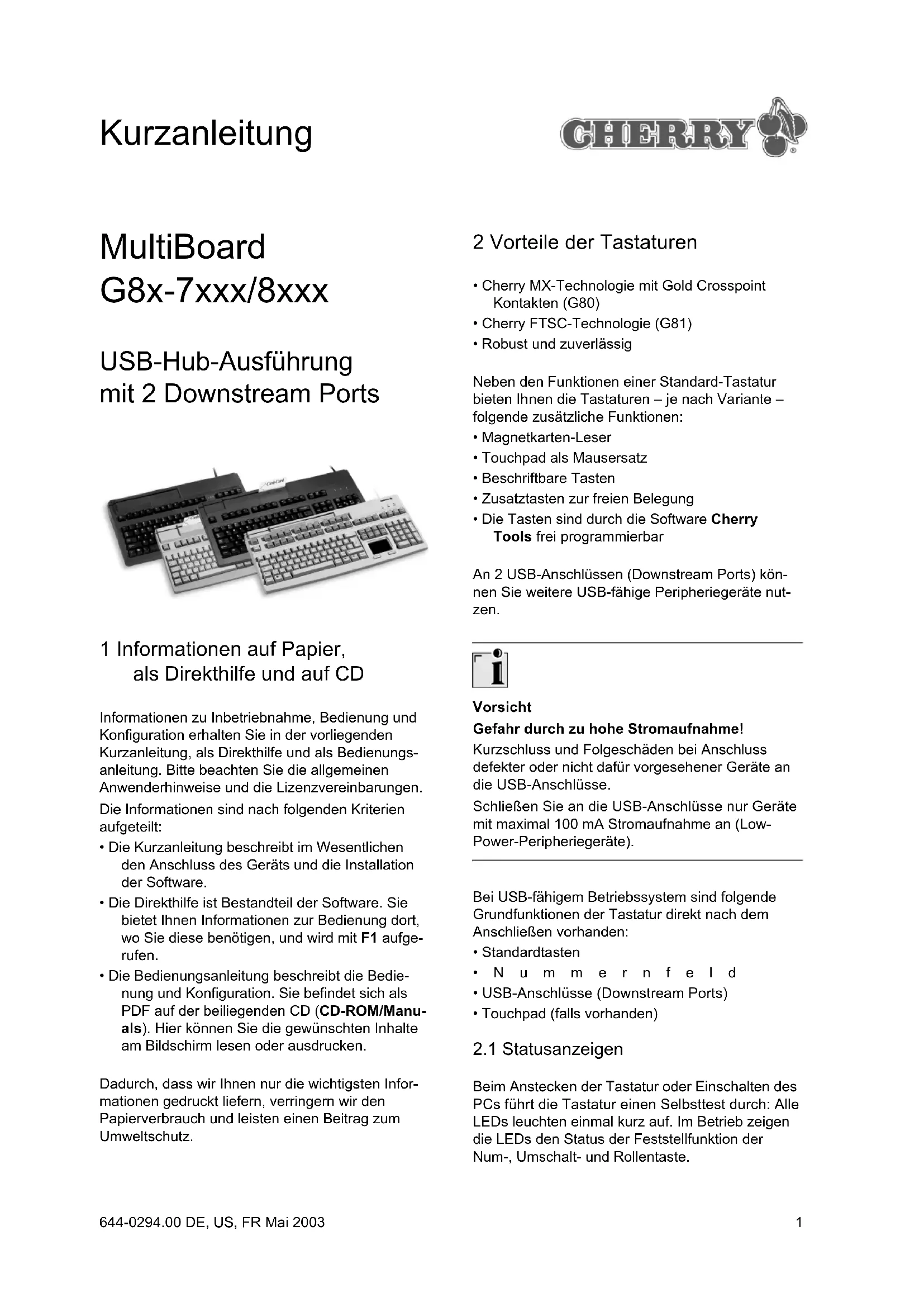

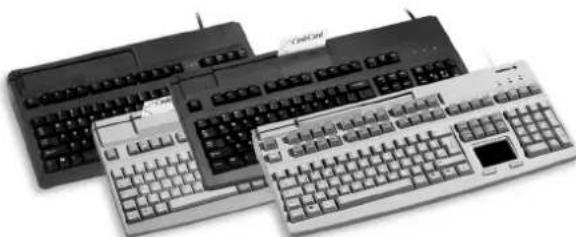

BEDIENUNGSANLEITUNG MultiBoard G818000 Cherry

USB-Hub-Ausführung mit 2 Downstream Ports

1 Informationen auf Papier, als Direkthilfe und auf CD

Informationen zu Inbetriebnahme, Bedienung und Konfiguration erhalten Sie in der vorliegenden Kurzanleitung, als Direkthilfe und als Bedienungsanleitung. Bitte beachten Sie die allgemeinen Anwenderhinweise und die Lizenzvereinbarungen.

Die Informationen sind nach folgenden Kriterien aufgeteilt:

• Die Kurzanleitung beschreibt im Wesentlichen den Anschluss des Geräts und die Installation der Software.
• Die Direkthilfe ist Bestandteil der Software. Sie bietet Ihnen Informationen zur Bedienung dort, wo Sie diese benötigen, und wird mit F1 aufge-rufen.
• Die Bedienungsanleitung beschreibt die Bedienung und Konfiguration. Sie befindet sich als PDF auf der beiliegenden CD (CD-ROM/Manuals). Hier können Sie die gewünschten Inhalte am Bildschirm lesen oder ausdrucken.

Dadurch, dass wir Ihnen nur die wichtigsten Informationen gedruckt liefern, verringern wir den Papierverbrauch und leisten einen Beitrag zum Umweltschutz.

2 Vorteile der Tastaturen

• Cherry MX-Technologie mit Gold Crosspoint Kontakten (G80)
  • Cherry FTSC-Technologie (G81)
• Robust und zuverlässig

Neben den Funktionen einer Standard-Tastatur bieten Ihnen die Tastaturen – je nach Variante – folgende zusätzliche Funktionen:

• Magnetkarten-Leser
- Touchpad als Mausersatz
• Beschriftbare Tasten
• Zusatztasten zur freien Belegung
• Die Tasten sind durch die Software Cherry Tools frei programmierbar

An 2 USB-Anschlüssen (Downstream Ports) können Sie weitere USB-fähige Peripheriegeräte nutzen.

Vorsicht

Gefahr durch zu hohe Stromaufnahme!

Kurzschluss und Folgeschäden bei Anschluss defekter oder nicht dafür vorgesehener Geräte an die USB-Anschlüsse.

Schließen Sie an die USB-Anschlüsse nur Geräte mit maximal 100 mA Stromaufnahme an (Low-Power-Peripheriegeräte).

Bei USB-fähigem Betriebssystem sind folgende Grundfunktionen der Tastatur direkt nach dem Anschließen vorhanden:

• Standardtasten
  • Nummernfeld
  • USB-Anschlüsse (Downstream Ports)
• Touchpad (falls vorhanden)

2.1 Statusanzeigen

Beim Anstecken der Tastatur oder Einschalten des PCs führt die Tastatur einen Selbsttest durch: Alle LEDs leuchten einmal kurz auf. Im Betrieb zeigen die LEDs den Status der Feststellfunktion der Num-, Umschalt- und Rollentaste.

3 Technische Daten aller Varianten

Bezeichnung Wert
Schnittstellen USB-Stecker, 2 USB-Downstream Ports nach USB 2.0 (full speed, 12 Mbit/s)
Lesegeschwindigkeit Magnetkarten-Leser	3 bis 125 ips bei 75 bpi, 3 bis 50 ips bei 210 bpi (ips = Inches pro Sekunde, bpi = Bits pro Inch)
Lesezyklen Magnetkarten-Leser	bis zu 1.000.000
Spannungsversorgung +5 V/DC ±5 % SELV
Stromaufnahme max. 400 mA
Stromabgabe max. 100 mA pro Downstream Port
Lagertemperatur -20 °C	bis +60 °C
Betriebstemperatur 0 °C	bis +50 °C
Kabellänge ca. 1,75 m

4 Technische Daten MultiBoard G81-7000

Bezeichnung Wert
Tastaturtyp 104/105 Tasten, Magnetkarten-Leser, 19-Zoll-Kompaktfor-mat, FTSC-Technolo-gie
Gewicht (incl. Verpackung)	ca. 2050 g
Abmessungen (L x B x H)	405 x 220 x 64 mm

5 Technische Daten MultiBoard G81-8000

Bezeichnung Wert
Tastaturtyp 104/105 Tasten,Magnetkarten-Leser,FTSC-Technologie
Gewicht(incl. Verpackung)	ca. 2250 g
Abmessungen(L x B x H)	470 x 220 x 64 mm

6 Technische Daten MultiBoard G80-8113

Bezeichnung Wert
Tastaturtyp 120/121 Tasten, davon41 beschriftbar,Magnetkarten-Leser,Touchpad, MX-Technologie mit GoldCrosspoint Kontakten
Auflösung Touchpad 1000 dpi
Gewicht(incl. Verpackung)	ca. 2000 g
Abmessungen(L x B x H)	470 x 220 x 64 mm

7 Technische Daten MultiBoard G80-8200

Bezeichnung Wert
Tastaturtyp 120/121 Tasten, davon48 beschriftbar,Magnetkarten-Leser,MX-Technologie mitGold Crosspoint Kon-takten
Gewicht(incl. Verpackung)	ca. 2250 g
Abmessungen(L x B x H)	470 x 220 x 64 mm

8 Belegung USB-Stecker und -Anschluss

4321 4 3 2 1

USB-Stecker und -Anschluss (Downstream Port) der Tastatur

Position Belegung
1	+
2 –DATA
3	+
4	GND

5

D

9 Anschluss des Geräts

Gerät über USB-Anschluss anschließen

1 Ermitteln Sie einen USB-Anschluss an der Rückseite Ihres PCs oder an einer Cherry-Tastatur mit USB-Hub.

2 Stecken Sie den USB-Stecker des Geräts in einen beliebigen USB-Anschluss.

10 Installation der Software

Die Installation erfolgt in zwei Schritten:

• Installation der Standard-USB-Treiber

• Installation der Software Cherry Tools

10.1 Installation der Standard-USB-Treiber

Windows XP oder Windows 95/NT?

Windows XP enthält bereits Standard-USB-Treiber für eine Tastatur.

Windows 95/NT unterstützen kein USB. Wenn der PC einen USB-Anschuss hat, muss im BIOS des PCs der USB-Keyboard-Support bzw. USB-Legacy-Mode auf enabled gesetzt sein. Dann funktionieren die Standard-Tasten, die Sondertästen werden nicht unterstützt.

Standard-USB-Treiber unter Windows 98/2000/ME installieren

Voraussetzung: Bei der Installation benötigen Sie ggf. die Installations-CD für Windows.

1 Schließen Sie das Gerät an den PC an.

2 Starten Sie den PC.

Das Betriebssystem erkennt das Gerät. Die Meldung Neue Hardware-Komponente gefunden erscheint auf dem Bildschirm. Das Programm Hardware Assistent wird gestartet.

3 Klicken Sie auf die Schaltfläche Weiter.

Das Dialogfenster Suche nach Treiberdateien erscheint und informiert Sie, welche Datei benötigt wird.

4 Legen Sie die Installations-CD für Windows ein. Ggf. müssen Sie den Pfad zu den Installations-dateien eintragen. Beispiel: Bei CD-ROM-Laufwerk D und Betriebssystem Windows 98: D:\Win98.

5 Folgen Sie den Anweisungen zur Treiberinstallation auf dem Bildschirm.

10.2 Installation der

Software Cherry Tools

Aktuelle Cherry-Software im Internet

Die Software wird ständig weiterentwickelt. Die aktuelle Version können Sie von Cherry über das Internet herunterladen: http://support.cherry.de

Software „Cherry Tools“ unter Windows 98/ME/2000/XP installieren

1 Legen Sie die Cherry-CD in Ihr CD-ROM-Laufwerk.

Die CD-ROM startet automatisch. Die Installation beginnt.

2 Wenn die CD-ROM nicht automatisch startet, doppelklicken Sie im Windows-Explorer auf das CD-ROM-Laufwerk und dann auf die Datei Start.exe.

Die Installation beginnt.

3 Folgen Sie den Installationsanweisungen auf dem Bildschirm.

Die Software Cherry Tools ist installiert.

10.3 Installation der Software

Cherry OPOS/JPOS Unterstützung

Wenn Sie Applikationen verwenden, die über OPOS oder JPOS auf die Tastatur oder den Magnetkarten-Leser zugreifen:

• Installieren Sie die Software Cherry OPOS Unterstützung oder Cherry JPOS Unterstützung.

Die Funktionen des Magnetkarten-Lesers stehen Ihnen zur Verfügung. Die Software Cherry Tools braucht nicht installiert zu werden.

11 Programmierung der Tasten

Die Konfiguration wird nicht in der Tastatur, sondern als Datei auf dem PC gespeichert.

• Installieren Sie die Software Cherry Tools.

Die freie Belegung der Tasten steht Ihnen zur Verfügung.

Die Programmierung der Tasten ist in der Direkthilfe der Software Cherry Tools beschrieben.

12 Magnetkarten-Leser

Die Konfiguration wird nicht in der Tastatur, sondern als Datei auf dem PC gespeichert.

• Installieren Sie die Software Cherry Tools.

Die Funktionen des Magnetkarten-Lesers stehen Ihnen zur Verfügung.

Die Programmierung des Magnetkarten-Lesers ist in der Direkthilfe der Software Cherry Tools beschrieben.

13 Reinigung des Geräts

Vorsicht!

Beschädigung durch aggressive Reinigungsmittel oder Flüssigkeit im Gerät

1 Verwenden Sie zur Reinigung keine Lösungsmittel wie Benzin oder Alkohol und keine Scheuermittel oder Scheuerschwämme.

2 Verhindern Sie, dass Flüssigkeit ins Gerät gelangt.

1 Befeuchten Sie ein weiches Tuch mit einem milden Reinigungsmittel. Beispiel: Geschirrspülmittel.

2 Entfernen Sie Verschmutzungen von der Oberfläche des Geräts.

3 Entfernen Sie ggf. Rückstände des Reinigungsmittels mit einem mit Wasser befeuchteten Tuch.

4 Trocknen Sie das Gerät mit einem fusselfreien, weichen Tuch.

14 Support

Bei Problemen mit der Installation von Tastatur oder Software bieten wir Ihnen einen kostenlosen Support.

Unter http://support.cherry.de erreichen Sie den Cherry-Support. Dort können Sie Ihre Anfragen rund um die Uhr, sieben Tage in der Woche, direkt an uns übermitteln.

Sollten Sie über keinen Internet-Zugang verfügen, kontaktieren Sie uns bitte unter folgender Adresse:

Cherry GmbH

Cherrystraße

D-91275 Auerbach

Hotline:

Tel. [phone]

Fax: [phone]

Wir stehen Ihnen Mo bis Do von 7:15 bis 16:00 Uhr und Fr von 7:15 bis 13:30 Uhr (GMT + 1h) zur Verfügung.

15 Allgemeiner Anwenderhinweis

Cherry optimiert seine Produkte ständig im Zuge der Entwicklung von neuen Technologien. Technische Änderungen behalten wir uns deshalb vor. Die Ermittlung der Zuverlässigkeit sowie die Definition von technischen Angaben erfolgen gemäß Cherry-interner Prüfung, um international anerkannte Vorschriften bzw. Normen zu erfüllen. Davon abweichende Anforderungen können durch gegenseitige Zusammenarbeit erfüllt werden. Unsachgemäße Behandlung, Lagerung und äußere Einflüsse können zu Störungen und Schäden im Einsatz führen.

Wir übernehmen keinerlei Gewährleistung für Mängel, die auf einer anwenderseitigen Veränderung des Produkts beruhen, und haften nicht im Falle unbefugter Veränderungen. Alle Reparaturen müssen durch Cherry oder eine offiziell berechtigte Person oder Organisation durchgeführt werden. Bei unsachgemäßem Austausch der optional eingesetzten Lithiumbatterie besteht Explosionsgefahr! Etwaige Schadensersatzansprüche gegen Cherry oder seine eingesetzten Vertreter – gleich aus welchem Rechtsgrund (einschließlich stressbedingte körperliche Schäden) – sind ausgeschlossen, soweit uns nicht Vorsatz, grobe Fahrlässigkeit oder die Nichtbeachtung zwingender Produkthaftungsbestimmungen treffen oder bei Verletzungen von Leben, Körper oder Gesundheit. Die vorliegende Anleitung ist nur gültig für das mitgelieferte Produkt.

Weitere Informationen darüber sind bei den jeweiligen Cherry Distributoren oder direkt über die Cherry GmbH erhältlich.
