BEDIENUNGSANLEITUNG MD 18501 MEDION

3.1. Sicher mit Akkus/Batterien umgehen ............................................................11

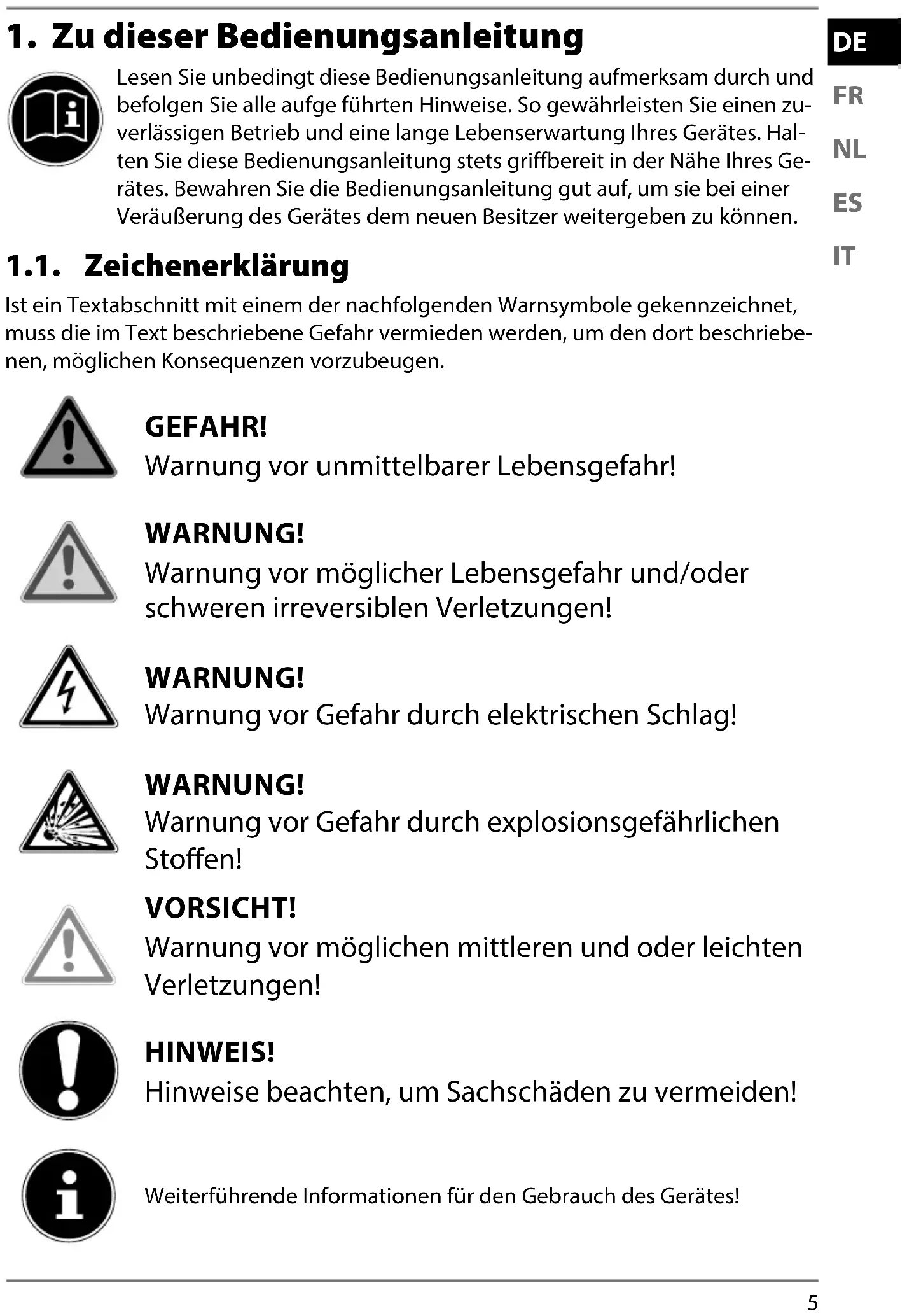

1. Zu dieser Bedienungsanleitung

Lesen Sie unbedingt diese Bedienungsanleitung aufmerksam durch und befolgen Sie alle aufge führten Hinweise. So gewährleisten Sie einen zu- verlässigen Betrieb und eine lange Lebenserwartung Ihres Gerätes. Hal- ten Sie diese Bedienungsanleitung stets griffbereit in der Nähe Ihres Ge- rätes. Bewahren Sie die Bedienungsanleitung gut auf, um sie bei einer Veräußerung des Gerätes dem neuen Besitzer weitergeben zu können. 1.1. Zeichenerklärung Ist ein Textabschnitt mit einem der nachfolgenden Warnsymbole gekennzeichnet, muss die im Text beschriebene Gefahr vermieden werden, um den dort beschriebe- nen, möglichen Konsequenzen vorzubeugen. GEFAHR! Warnung vor unmittelbarer Lebensgefahr! WARNUNG! Warnung vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen! WARNUNG! Warnung vor Gefahr durch elektrischen Schlag! WARNUNG! Warnung vor Gefahr durch explosionsgefährlichen Stoffen! VORSICHT! Warnung vor möglichen mittleren und oder leichten Verletzungen! HINWEIS! Hinweise beachten, um Sachschäden zu vermeiden! Weiterführende Informationen für den Gebrauch des Gerätes!6 HINWEIS! Hinweise in der Bedienungsanleitung beachten!

Aufzählungspunkt / Information über Ereignisse während der Be- dienung Auszuführende Handlungsanweisung Konformitätserklärung (siehe Kapitel „Konformitätsinformation“): Mit diesem Symbol markierte Produkte erfüllen die Anforderungen der EG-Richtlinien. Schutzklasse II Elektrogeräte der Schutzklasse II sind Elektrogeräte die durchge- hend doppelte und/oder verstärkte Isolierung besitzen und keine An- schlussmöglichkeiten für einen Schutzleiter haben. Das Gehäuse ei- nes isolierstoffumschlossenen Elektrogerätes der Schutzklasse II kann teilweise oder vollständig die zusätzliche oder verstärkte Isolierung bilden. Gleichstrom-Symbol Abb. A Abb. B Polaritätskennzeichnung Bei Geräten mit Hohlsteckern kennzeichnen diese Symbole die Pola- rität des Steckers, es gibt zwei Varianten der Polarität entweder Innen Plus und Außen Minus (Abb. A) oder Innen Minus und Außen Plus (Abb. B).

Symbol für elektrisches Schaltnetzteil Transformator - kurzschlussfest Transformator, bei dem die Temperatur festgelegte Grenzwerte nicht überschreitet, wenn der Transformator überlastet oder kurzgeschlos- sen ist, und der nach dem Entfernen der Überlast oder des Kurz- schlusses weiterhin alle Anforderungen dieser Norm erfüllt. Benutzung in Innenräumen Geräte mit diesem Symbol sind nur für die Verwendung in Innenräu- men geeignet. Gerät umweltgerecht entsorgen (siehe „11. Entsorgung“ auf Seite 27)7

2. Bestimmungsgemäßer Gebrauch

Der Saugroboter dient zur selbsttätigen, trockenen Reinigung von glatten, ebenen Fußböden im Innenbereich. Verwenden Sie das Gerät nicht im Freien. Dieses Gerät ist dazu bestimmt, im Privathaushalt und ähnlichen Haushaltsanwen- dungen verwendet zu werden, wie beispielsweise − in Küchen für Mitarbeiter in Läden, Büros und anderen ge- werblichen Bereichen; − in landwirtschaftlichen Anwesen; − von Kunden in Hotels, Motels und anderen Wohneinrich- tungen; − in Frühstückspensionen Das Gerät ist nicht für den gewerblichen und industriellen Ge- brauch bestimmt. Bitte beachten Sie, dass im Falle des nicht bestimmungsgemä- ßen Gebrauchs die Haftung erlischt: Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie keine nicht von uns genehmigten oder gelie- ferten Zusatzgeräte. Verwenden Sie nur von uns gelieferte oder genehmigte Er- satz- und Zubehörteile. Beachten Sie alle Informationen in dieser Bedienungsanlei- tung, insbesondere die Sicherheitshinweise. Jede andere Be- dienung gilt als nicht bestimmungsgemäß und kann zu Per- sonen- oder Sachschäden führen.8

3. Sicherheitshinweise

WARNUNG! Verletzungsgefahr! Verletzungsgefahr für Kinder und Personen mit ver- ringerten physischen, sensorischen oder mentalen Fä- higkeiten (beispielsweise teilweise Behinderte, älte- re Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen (beispielsweise ältere Kinder). Gerät und Zubehör an einem für Kinder unerreichbaren Platz aufbewahren. Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüg- lich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind 8 Jahre und älter und werden beaufsichtigt. Kinder jünger als 8 Jahre sollen vom Gerät und dem /Netzad- apter/Netzkabel ferngehalten werden. GEFAHR! Erstickungsgefahr! Durch Einatmen oder Verschlucken von Folien oder Kleinteilen besteht Erstickungsgefahr. Halten Sie Verpackungen von Kindern fern.9

WARNUNG! Stromschlaggefahr! Stromführende Teile. Es besteht die Gefahr eines elekt- rischen Schlags/Kurzschlusses. Verwenden Sie zum Laden des Akkus den mitgelieferten Netzadapter und die Ladestation. Der Netzadapter darf nur in trockenen Innenräumen verwen- det werden. Schließen Sie den Netzadapter nur an eine gut erreichbare, ordnungsgemäß installierte Steckdose an. Die örtliche Netz- spannung muss den technischen Daten des Netzadapters entsprechen. Für den Fall, dass Sie das Gerät schnell vom Netz nehmen müssen, muss die Steckdose frei zugänglich sein. Ziehen Sie das Netzkabel stets am Stecker aus der Steckdo- se, ziehen Sie nicht am Kabel. Knicken oder quetschen Sie das Netzkabel nicht. Ziehen Sie bei Beschädigung des Steckers, des Netzkabels, der Ladestation oder des Gerätes oder, wenn Flüssigkeiten oder Fremdkörper ins Innere des Gerätes gelangt sind, sofort den Stecker aus der Steckdose. Verwenden Sie das Gerät nur in geschlossenen Räumen und setzen Sie das Gerät niemals Tropf- oder Spritzwasser aus. Fassen Sie das Gerät nicht mit nassen Händen an, während Sie das Gerät laden. Vor dem ersten Gebrauch und nach jeder Benutzung den Sau- groboter sowie das Netzkabel auf Beschädigungen überprüfen. Gerät nicht in Betrieb nehmen, wenn der Saugroboter, die La- destation oder das Netzkabel sichtbare Schäden aufweist. Wenn Sie einen Transportschaden feststellen wenden Sie sich umgehend an das MEDION Service Center. Bei längerer Abwesenheit oder bei Gewitter ziehen Sie das Netzteil aus der Steckdose.10 Tauchen Sie den Saugroboter, die Ladestation oder das Netz- teil niemals in Wasser oder Flüssigkeiten! Ziehen Sie vor jeder Reinigung und Wartung sowie vor dem Auf- und Abbau des Zubehörs das Netzteil aus der Steckdose. Laden Sie den Saugroboter niemals mit eingesetztem Wasser- behälter. WARNUNG! Explosionsgefahr! Beim Aufsaugen von feuergefährlichen Flüssigkeiten oder bestimmten Feststoffen besteht Brand- oder Ex- plosionsgefahr. Benutzen Sie das Gerät nicht in der Nähe von leicht entzünd- baren Materialien. Saugen Sie keine scharfkantigen oder leicht entzündbaren Gegenstände und Flüssigkeiten wie z.B. Streichhölzer oder heiße Asche auf. Saugen Sie keinesfalls Tonerstaub (Laserdrucker, Kopierer) auf. VORSICHT! Verletzungsgefahr/Gefahr von Geräteschaden! Es besteht Verletzungsgefahr oder die Möglichkeit ei- nes Geräteschadens durch unsachgemäße Behandlung. Benutzen Sie das Gerät nur zum Aufsaugen kleiner Mengen Staub, Schmutz und Krümeln. Leeren Sie den Staubbehälter nach jeder Benutzung. Benutzen Sie das Gerät nicht, um Flüssigkeiten oder feuchten Schmutz aufsaugen. Lassen Sie feucht gereinigte Teppiche vor dem Absaugen vollständig trocknen. Um Stolpergefahr zu vermeiden, verwenden Sie kein Verlän- gerungskabel und informieren Sie anwesende Personen über den Betrieb des Saugroboters. Entfernen Sie vor dem Betrieb alle empfindlichen Gegenstän- de (z.B. Glas, Lampen, Vasen) und Objekte, die sich in den Bürsten verfangen oder aufgesaugt werden könnten (z.B. Schnüre, Kleidung, Zeitungen, Vorhänge) aus dem Arbeitsbe-11

reich. Stellen Sie ggf. die Lichtschranke auf, um den Arbeits- bereich einzuschränken. Decken Sie die Sensoren und Lüftungsschlitze des Saugrobo- ter nicht ab. Setzen Sie das Gerät keinen extremen Bedingungen aus. Zu vermeiden sind: − Hohe Luftfeuchtigkeit oder Nässe, − extrem hohe oder tiefe Temperaturen, − direkte Sonneneinstrahlung, − offenes Feuer. 3.1. Sicher mit Akkus/Batterien umgehen Das Gerät beeinhaltet einen Lithium-Ionen-Akkublock. Die Fern- bedienung wird mit zwei 1,5 V-Batterien vom Typ AAA betrie- ben, die die Lichtschranke mit zwei 1,5 V-Batterien vom Typ AA. GEFAHR! Verätzungsgefahr! Beim Verschlucken von Batterien besteht die Gefahr von inneren Verätzungen, die innerhalb von zwei Stun- den zum Tode führen können. Bei Hautkontakt mit Bat- teriesäure besteht Verätzungsgefahr. Wenn Sie vermuten, Batterien könnten verschluckt oder in ir- gendeinen Teil des Körpers gelangt sein, suchen Sie unver- züglich medizinische Hilfe. Batterien nicht verschlucken. Kontakt mit Batteriesäure vermeiden. Bei Kontakt mit Haut, Au- gen oder Schleimhäuten die betroffene Stellen mit reichlich kla- rem Wasser spülen und umgehend einen Arzt aufsuchen. Halten Sie neue und gebrauchte Batterien von Kindern fern. Benutzen Sie das Gerät nicht mehr, wenn das Batteriefach nicht sicher schließt und halten Sie sie von Kindern fern. Nehmen Sie ausgelaufene Batterien sofort aus dem Gerät. Reinigen Sie die Kontakte, bevor Sie neue Batterien einlegen.12 WARNUNG! Explosionsgefahr! Bei unsachgemäßem Auswechseln der Batterien be- steht Explosionsgefahr! Legen Sie grundsätzlich nur neue Batterien gleichen Typs ein. Benutzen Sie nie alte und neue Batterien zusammen. Achten Sie beim Einlegen der Batterien auf die Polarität (+/–). Versuchen Sie niemals, Batterien wieder aufzuladen. Lagern Sie Batterien an einem kühlen, trockenen Ort. Setzen Sie Batterien/Akkus niemals übermäßiger Wärme (wie Sonnenschein, Feuer, Heizung oder dergleichen) aus. Direkte starke Wärme kann die Batterien beschädigen. Werfen Sie Batterien/Akkus nicht ins Feuer. Schließen Sie Batterien/Akkus nicht kurz. Entfernen Sie auch leere Batterien aus dem Gerät. Wenn Sie das Gerät für längere Zeit nicht benutzen, nehmen Sie die Batterien heraus. Prüfen Sie vor dem Einlegen der Batterien, ob die Kontakte im Gerät und an den Batterien sauber sind, und reinigen Sie die- se gegebenenfalls. Akkublock nur bei einer Raumtemperatur von 10–40 °C be- treiben.13

GEFAHR! Erstickungsgefahr! Es besteht Erstickungsgefahr durch Verschlucken oder Einatmen von Kleinteilen oder Folien. Halten Sie die Verpackungsfolie von Kindern fern. Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Mit dem von Ihnen erworbenen Paket haben Sie erhalten: − Saugroboter mit integriertem Lithium-Ionen-Akkublock − Ladestation − Netzteil − Lichtschranke (virtuelle Wand) − Fernbedienung − 2 Ersatz-Seitenbürsten − 2 Seitenbürsten − Filter − Ersatzfilter − Wassserbehälter − Wischaufsatz − Staubbehälter − 2 Reinigungstücher − Reinigungspinsel − Bedienungsanleitung und Garantiedokumente14

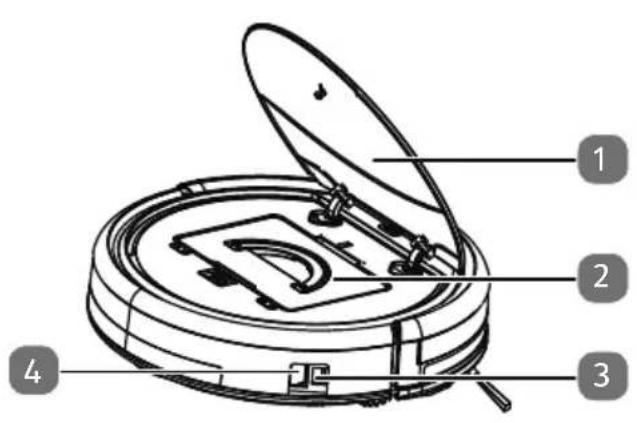

1) Staubbehälterdeckel

2) Staubbehälter mit Filter/ Wasserbehälter

3) Netzteilanschluss

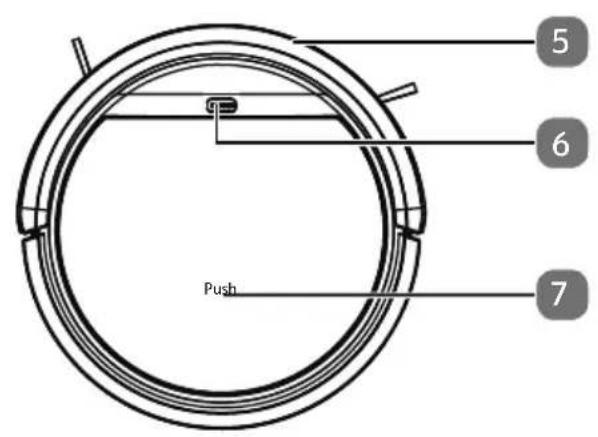

7) Markierung zum Öffnen des Deckels

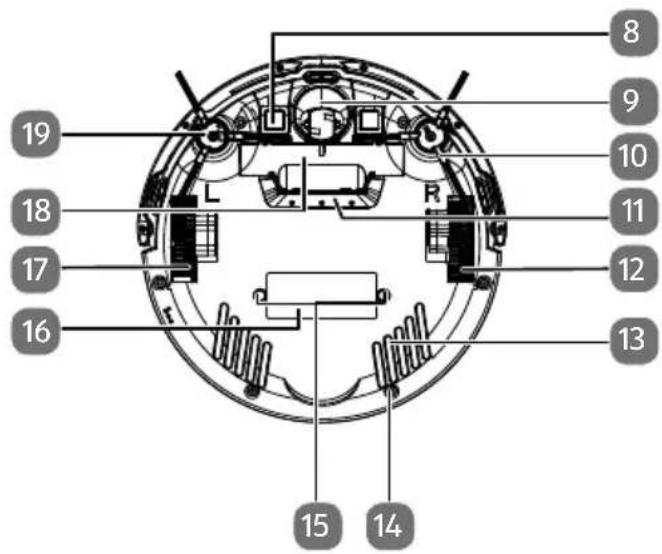

9) Laufrad: Zur Unterstützung der Bewegungsrichtung15

10) Reinigungsbürste, rechts

12) Laufrad: Zum Vortrieb des Geräts

13) Lüftungsschlitze

14) Wischaufsatz-Aufnahme

17) Laufrad: Zum Vortrieb des Geräts

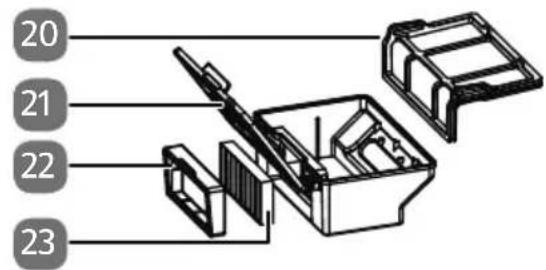

5.2. Staubbehälter mit Filter

21) Staubbehälter mit Deckel

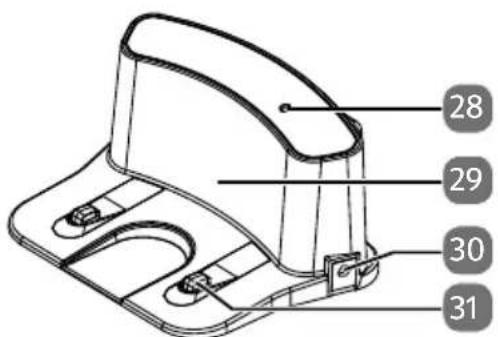

30) Netzteilanschluss

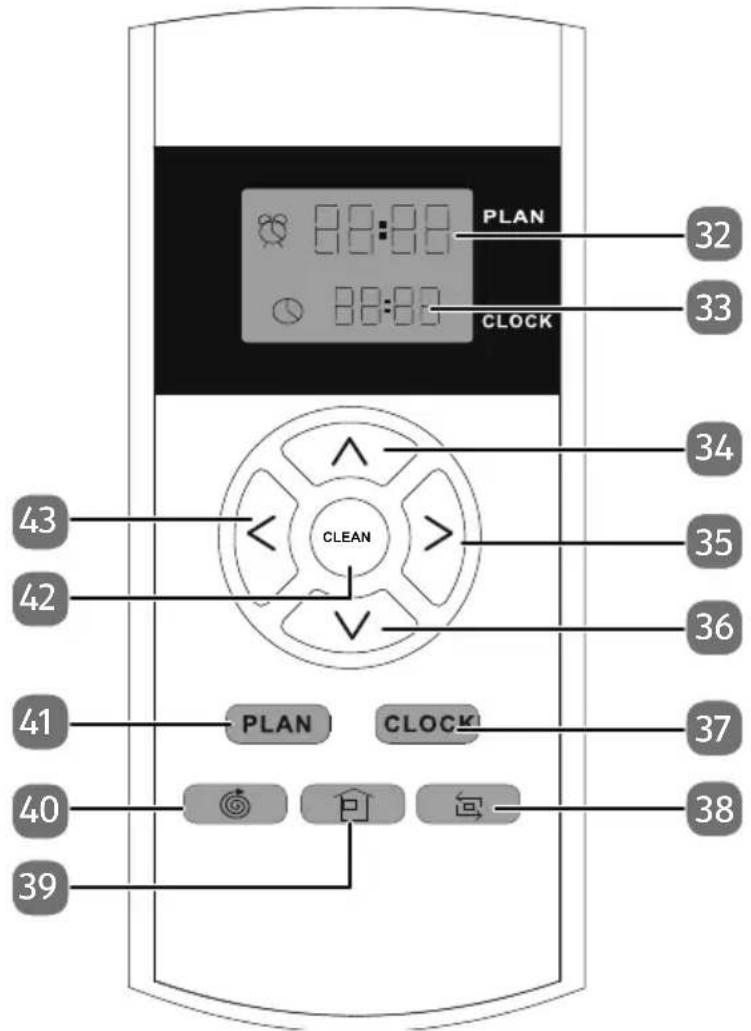

5.5. Fernbedienung &/($1

32) Startzeitanzeige

33) Uhrzeitanzeige17

34) Betriebsmodus: vorwärts fahren; Startzeit-/Uhrzeitmodus: Zahlenwert erhöhen

35) Betriebsmodus: rechts fahren; Startzeit-/Uhrzeitmodus: von Stundenanzeige

zur Minutenanzeige wechseln

36) Betriebsmodus: rückwarts fahren; Startzeit-/Uhrzeitmodus: Zahlenwert ver-

37) Uhrzeit einstellen; Auswahl der Uhrzeit bestätigen

38) Saugbewegung entlang der Wände

39) Zurückkehren zur Ladestation

40) Saugbewegung im Kreis

41) Startzeit einstellen; Auswahl der Startzeit bestätigen

42) CLEAN: Hindernisabhängige automatische Standard-Reinigung

43) Betriebsmodus: links fahren

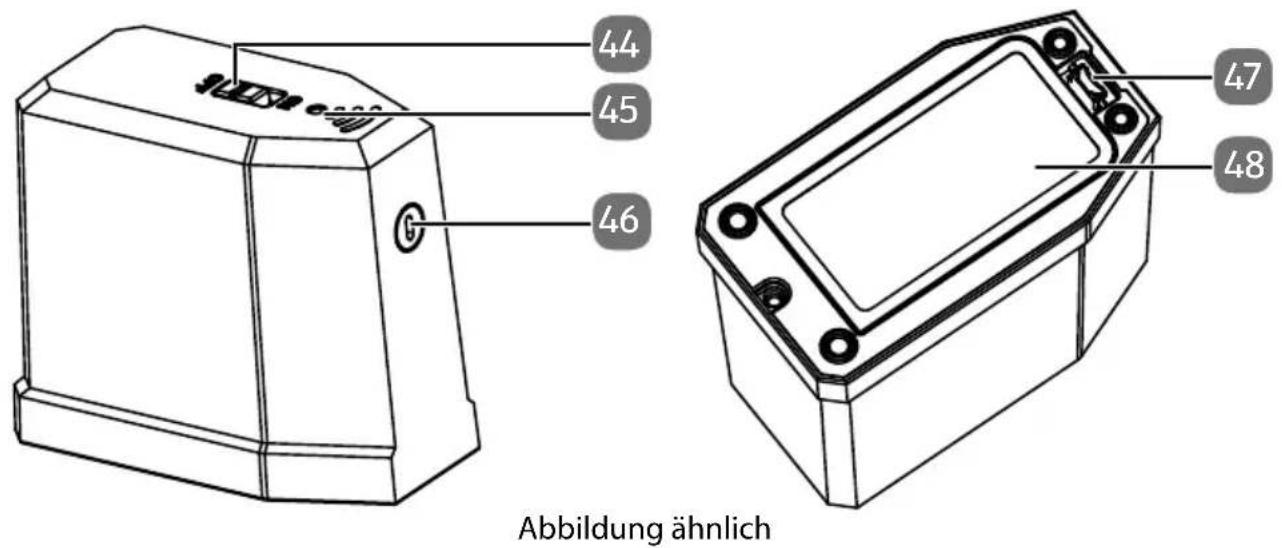

5.6. Lichtschranke (virtuelle Wand)

44) Ein-/Ausschalter

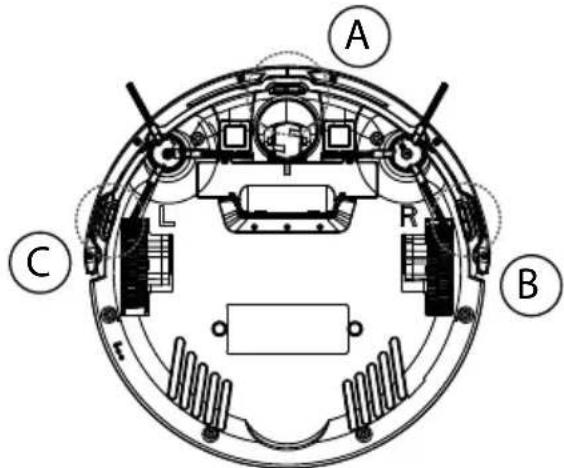

Abbildung ähnlich A Sensor vorne B Sensor rechts C Sensor links

6. Erste Inbetriebnahme

6.1. Reinigungsbürsten anbringen Vor dem ersten Gebrauch müssen ggf. die mitgelieferten Bürsten angebracht werden. Die Bürsten können mit Hilfe eines Kreuzschlitzschraubendrehers angebracht und entnommen werden. Drücken Sie die beiden mit L und R bezeichneten Bürsten auf die Halterungen, bis sie einrasten. Achten Sie dabei auf die Bezeichnung L und R am Gerät. 6.2. Akkublock aufl aden Der Saugroboter ist mit einem Lithium-Ionen-Akkublock ausgestattet. Nach dem Auspacken laden Sie den Akkublock des Geräts zunächst für ca. 4,5 Stunden. Dies kommt der Leistungsfähigkeit des Akkus auf lange Sicht zugute. Mit dem mitgelieferten Netzteil können Sie Ihren Saugroboter direkt aufladen oder über die Ladestation; dazu beachten Sie einfach die folgenden Schritte: Stellen Sie den Ein-/Ausschalter am Saugroboter auf die Position ON, da sonst der Akkublock nicht geladen wird. Direktes Aufladen des Geräts Schließen Sie das mitgelieferte Netzteil an den Netzteilanschluss an der Seite des Saugroboter an. Aufladen über die Ladestation Schließen Sie das Netzteil an den Netzteilanschluss der Ladestation an. Platzie- ren Sie den Saugroboter auf der Ladestation so, dass die Ladekontakte überein- anderliegen.19

Verbinden Sie den Netzstecker mit der Steckdose. Das Gerät wird aufgeladen, alle LEDs der Kontrollleuchte blinken. Sobald der Akkublock voll geladen ist, leuchten die Dioden dauerhaft. Der Akkublock sollte spätestens nachgeladen werden, wenn die mittlere LED der Kontrollleuchte blinkt. Laden Sie entweder den Akkublock vor dem nächsten Reinigungsgang über das Netzteil am Gerät oder sofern die Ladestation angeschlossen ist, kehrt der Sau- groboter automatisch zur Ladestation zurück, wenn der Akkustand niedrig ist. Bei der Rückkehr zur Ladestation wird der Reinigungsvorgang unterbrochen. Falls die Leistung des Akkus deutlich nachlassen sollte, wenden Sie sich an das MEDION Service Center. 6.3. Batterien in die Fernbedienung einlegen Schieben Sie den Batteriefachdeckel auf der Rückseite der Fernbedienung nach unten ab. Setzen Sie zwei 1,5 V-Batterien vom Typ AAA unter Beachtung der im Batterie- fach angegebenen Polarität ein. Setzen Sie den Batteriefachdeckel wieder auf das Batteriefach und schieben Sie ihn zu. 6.4. Batterien in die Lichtschranke (virtuelle Wand) einlegen Entfernen Sie den Batteriefachdeckel, indem Sie die Öffnungslasche nach hinten drücken und gleichzeitig den Batteriefachdeckel anheben. Setzen Sie zwei 1,5 V-Batterien vom Typ AA unter Beachtung der im Batteriefach angegebenen Polarität ein. Schließen Sie den Batteriefachdeckel. 6.5. Uhrzeit einstellen Um die Startzeitfunktion nutzen zu können, muss zuvor die Uhrzeit an der Fernbe- dienung eingestellt werden. Gehen Sie wie folgt vor: Drücken Sie die Taste CLOCK, um die aktuelle Uhrzeit einzustellen. Die Stundenanzeige blinkt. Stellen Sie mit Hilfe der Pfeiltasten oder die Stunde ein. Drücken Sie dann die Taste , um die Minutenanzeige einzustellen. Die Minutenanzeige blinkt. Stellen Sie mit Hilfe der Pfeiltasten oder die Minuten ein. Bestätigen Sie Ihre Eingabe durch Drücken der Taste CLOCK. Die Uhrzeit ist nun eingestellt.20 6.6. Saug-/Wisch-Reinigung WARNUNG! Stromschlaggefahr! Stromführende Teile. Es besteht die Gefahr eines elekt- rischen Schlags/Kurzschlusses. Laden Sie den Saugroboter niemals mit eingesetz- tem Wasserbehälter auf. Bei der Saug-/Wisch-Reinigung saugt und wischt der Saugroboter gleichzeitig in ei- nem Arbeitsgang. Schalten Sie den Ein-/Ausschalter auf OFF. Füllen Sie den Wasserbehälter mit max. 250 ml Wasser. Bringen Sie das Reinigungstuch am Wischaufsatz an. Befestigen Sie an der Unterseite des Saugroboters den Wischaufsatz mit Reini- gungstuch. Stecken Sie den Wischaufsatz in die Wischaufsatz-Aufnahme bis dieser einrastet. Drehen Sie den Saugroboter wieder um. Drücken Sie auf die mit PUSH markierte Druckfläche des Gerätedeckels. Der Deckel öffnet sich. Nehmen Sie den Staubbehälter aus dem Saugroboter raus. Setzten Sie den Wasserbehälter in das Gerät ein und schließen Sie den Deckel. Stellen Sie den Ein-/Ausschalter auf die Position ON. Das Gerät ist einsatzbereit. Entfernen Sie vor der Saug-/Wisch-Reinigung alle Teppiche und Vorle- ger, da das Gerät beschädigt werden könnte. Reinigen Sie nur Hartbö- den in dem Saug-/Wisch-Modus.

7. Staubsaugerbetrieb

Um die beste Reinigungsleistung zu erzielen stellen Sie sicher, dass alle losen Ge- genstände auf dem Boden wie Vorhänge, Kleidung, Papier, lose Kabel sowie Verlän- gerungskabel entfernt wurden. HINWEIS! Gefahr von Sachschaden! Lose Kabel können sich während des Saugbetriebes in ih- rem Saugroboter verfangen und von diesem mitgezogen werden. Geräte können so beispielsweise von einem Tisch gezogen und dabei beschädigt werden. Verlegen Sie Kabel außer Reichweite.21

Entfernen Sie vor dem Saugen auf einem Teppich die Bürsten. Dieser Sau- groboter ist nicht für den Gebrauch auf Langflor-Teppichen geeignet. Jedes Mal, wenn eine Taste gedrückt wird, ertönt ein Signalton als Bestätigung des Tastendruckes. Entfernen Sie vor dem Einschalten den Stecker des Netzteils aus dem Gerät. Stellen Sie sicher, dass der Staubbehälter sauber ist und der Filter richtig einge- setzt ist. Stellen Sie den Saugroboter auf eine freie Fläche im Raum. Stellen Sie den Ein-/Ausschalter auf die Position ON und das Gerät ist einsatz- bereit. Drücken Sie die Taste CLEAN auf dem Gerät oder an der Fernbedienung, um den Reinigungsvorgang zu starten. Die LEDs der Kontrollleuchte leuchtet dauerhaft. Drücken Sie die Taste CLEAN erneut, um den Reinigungsvorgang zu unter- brechen. Drücken Sie die Taste CLEAN nochmals, wenn Sie die Reiniung fort- setzen wollen. Wenn Sie jedoch keine Taste innerhalb von 15 Sekunden betätigen, wechselt der Saugroboter in den Ruhemodus. Sie können den Saugro- boter vom Betrieb direkt in den Ruhemodus schalten, indem Sie die Tas- te CLEAN ca. drei Sekunden gedrückt halten. Im Ruhemodus ist die Kontrollleuchte ausgeschaltet. Bei niedrigem Akkustand kehrt der Saugroboter automatisch zur Lade- station zurück. Bei der Rückkehr zur Ladestation wird der Reinigungs- vorgang unterbrochen. Reinigen Sie regelmäßig bei ausgeschaltetem Gerät (Ein-/Ausschalter auf Positi- on OFF) die Saugöffnung und leeren Sie nach jeder Verwendung den Staub- behälter. 7.1. Startzeit einstellen Um einen Reinigungsvorgang in Ihrer Abwesenheit zu starten, stellen Sie eine Start- zeit für die Reinigung ein. Gehen Sie wie folgt vor: Stellen Sie den Ein-/Ausschalter auf die Position ON und das Gerät ist einsatz- bereit. Drücken Sie die Taste PLAN, um die Startzeit einzustellen. Die Stundenanzeige blinkt. Stellen Sie mit Hilfe der Pfeiltasten oder die Stunde ein. Drücken Sie dann die Taste , um die Minutenanzeige einzustellen. Die Minutenanzeige blinkt. Stellen Sie mit Hilfe der Pfeiltasten oder die Minuten ein.22 Bestätigen Sie Ihre Eingabe durch Drücken der Taste PLAN. Die Startzeit ist nun eingestellt. Die LEDs der Kontrollleuchte blinken. Zur eingestell- ten Zeit startet der Reinigungsvorgang. Um die Startzeit zu deaktivieren setzen Sie die Startzeit auf 00:00. 7.2. Modus auswählen Durch die Sensoren, den Stoßdämpfer am Gerät sowie der gesonderten Licht- schranke wird der Saugroboter automatisch durch die Räumlichkeiten geleitet. Sie können festlegen, wie der Saugroboter dabei vorgehen soll: Reinigungsmodus Tastendruck auf Art der Reinigung Automatisch CLEAN Hindernisabhängige Standard-Rei- nigung punktuelle Reinigung Zur gezielten Reinigung einer Flä- che um den Startpunkt des Saugro- boters herum Reinigung entlang der Wand Zur Reinigung entlang von Wän- den/Hindernissen. Sollten keine Hindernisse zur Ori- entierung vorhanden sein, beendet der Saugroboter die Reinigung. Zurück zur Ladestation Saugroboter kehrt zur Ladestation zurück und lädt den Akkublock auf. 7.3. Lichtschranke (virtuelle Wand) verwenden Um den Aktionsradius des Saugroboters einzuschränken, um z. B. Räumlichkeiten für die Reinigung auszuschließen oder um vor Treppenstürzen zu schützen, können Sie die Lichtschranke aufstellen. Positionieren Sie die Lichtschranke vor das Hindernis bzw. die verbotene Reini- gungszone. Stellen Sie den Ein-/Ausschalter an der Lichtschrank auf die Position ON. Im Betrieb wird der Saugroboter direkt nach dem Passieren der Lichtschranke umkehren.23

8. Reinigung und Pfl ege

WARNUNG! Stromschlaggefahr! Es besteht die Gefahr eines elektrischen Schlags/Kurz- schlusses durch stromführende Teile. Tauchen Sie den Saugroboter, die Ladestation oder das Netzteil niemals in Wasser oder Flüssigkeiten! Reinigen Sie das Gerät und alle Zubehörteile nur tro- cken bzw. mit einem leicht feuchten Tuch. Stellen Sie den Ein-/Ausschalter auf die Position OFF und ziehen Sie vor jeder Reinigung und Wartung sowie vor dem Auf- und Abbau des Zubehörs den Netzstecker aus der Steckdose. Ihr Saugroboter lässt sich schnell und einfach reinigen und pflegen. Leeren Sie den Staubbehälter, reinigen Sie den Filter nach jedem Einsatz. Reinigen Sie die Saugöff- nung bei Bedarf.

• Verwenden Sie zum Reinigen der Geräteoberfläche keine Lösungsmittel, ätzen- de oder gasförmige Reinigungsmittel. Wischen Sie die Oberfläche des Saugrobo- ters und der Ladestation mit einem angefeuchteten Tuch ab.

• Reinigen Sie die die Sensoroberflächen und Ladekontakte mit einem sauberen trockenen Tuch. 8.1. Staubbehälter reinigen Wir empfehlen, nach jedem Einsatz den Staubbehälter zu leeren und den Filter zu reinigen. Führen Sie die folgenden Schritte aus: ABC EFG

A) Drücken Sie auf die mit PUSH markierte Druckfläche des Gerätedeckels.24 Der Deckel öffnet sich. B) Klappen Sie den Griff des Staubbehälters hoch und entfernen Sie den Staubbe- hälter aus dem Saugroboter. C) Entfernen Sie den EPA-Filter mit EPA-Filterrahmen. D) Klappen Sie den Staubbehälterdeckel auf und entfernen Sie den Staubfilter. E) Leeren Sie den Staubbehälter über einem Mülleimer. F) Spülen Sie den Staubbehälter mit Wasser aus. Eine Reinigung mit Wasser ist nicht jedes Mal nötig. Stellen Sie den Staubbehälter nicht in die Spülmaschine! Reinigen Sie den Staubfilter und EPA-Filter regelmäßig mit dem mitgelieferten Pinsel. G) Sobald der Staubbehälter trocken ist, setzen Sie die Filter wieder ein. Nach er- folgter Reinigung setzen Sie den Staubbehälter wieder ein und schließen Sie den Deckel des Saugroboters. Stellen Sie vor Inbetriebnahme sicher, dass die Filter des Staubbehälters richtig eingesetzt ist. 8.2. Wasserbehälter reinigen Um den Wasserbehälter zu Reinigen gehen Sie wie folgt vor: Drücken Sie auf die mit PUSH markierte Druckfläche des Gerätedeckels (A). Der Deckel öffnet sich. Entnehmen Sie den Wasserbehälter, indem Sie diesen an dem Griff heraus ziehen. Öffnen Sie den Verschluss am Wasserbehälter und leeren Sie den diesen über ei- nem Waschbecken (B). Spülen Sie den Wasserbehälter mit Wasser aus und lassen Sie alles gut trocknen. 8.3. Saugöff nung reinigen Nach einiger Zeit kann es sein, dass sich Schmutz und Staub um die Saugöffnung ansammeln und so die Saugleistung beeinträchtigen. Um dies zu vermeiden, sollte in regelmäßigen Abständen die Saugöffnung gereinigt werden. Schalten Sie das Gerät aus. Entfernen Sie Schmutz und Staub an und in der Saugöffnung. 8.4. Bürsten reinigen Wir empfehlen eine regelmäßige Reinigung der Bürsten. Führen Sie bitte die folgen- den Schritte aus: Schalten Sie das Gerät aus und legen Sie es mit der Unterseite nach oben auf ei- nen geraden Untergrund. Lösen Sie jeweils die Schraube an den Bürste mit einem Kreuzschlitzschrauben- dreher. Halten Sie die Bürsten fest und ziehen Sie sie gerade nach oben um sie aus dem Gerät zu entfernen. Reinigen Sie die Bürsten von Verschmutzungen und Haaren. Nach der Reinigung bringen Sie die Bürsten wieder an.25

Nach einiger Zeit sollten die Bürsten ausgetauscht werden um effizienter zu ar- beiten. Wegen Ersatzzubehör wenden Sie sich bitte an unser Service Center. Sollten sich die Borsten verbiegen kann es helfen, die Bürsten in heißes Wasser zu legen damit sie wieder ihre Ausgangsform annehmen. 8.5. Laufrad reinigen Abbildung ähnlich Bei einer Blockade des vorderen Laufrads entfernen Sie das Laufrad und reinigen Sie es von Verschmutzungen mit einem angefeuchteten Tuch. Setzen Sie das vordere Laufrad wieder ein, bis es einrastet.

Bei einer Störung des Geräts prüfen Sie bitte zunächst, ob Sie das Problem mit Hilfe der folgenden Übersicht selbst beheben können. Versuchen Sie auf keinen Fall, die Geräte selbst zu reparieren. Wenn eine Reparatur notwendig ist, wenden Sie sich bitte an unser Service Center oder eine andere ge- eignete Fachwerkstatt. Problem Mögliche Ursache Lösung Das Gerät lässt sich nicht einschalten. Der Akkublock ist leer. Lassen Sie den Akku- block etwa 4,5 Stun- den lang vollständig aufladen. Kontrollleuchte blinkt, nach- dem das Gerät eingeschal- tet wurde. Der Akkublock ist leer. Lassen Sie den Akku- block etwa 4,5 Stun- den lang vollständig aufladen. Entfernen Sie alle Stö- rungen Saugroboter bewegt sich nicht Einfacher Signalton ertönt. Räder sind blockiert. Beheben Sie die Stö- rung an den Rädern.26 Problem Mögliche Ursache Lösung Sensorstörung Doppelter Signalton ertönt. Der Saugroboter steht auf einem dunklen Bo- den. Der Sensor ist verdeckt. Versetzen Sie den Sau- groboter an eine helle- re Stelle. Reinigen Sie den Sen- sor. Gerät ist blockiert Dreifacher Signalton ertönt. Saugroboter steckt fest. Versetzen Sie den Sau- groboter an eine ande- re Stelle. Die seitlichen Bürsten bewe- gen sich nicht. Durch Verschmutzung blockiert. Nehmen Sie die Bürs- ten ab, anschließend gründlich reinigen und wieder aufsetzen. Saug-/Wisch-Reinigung funktioniert nicht mehr. Wasserbehälter ist leer. Reinigungstuch zu stark verschmutzt. Wassertank auffüllen Reinigungstuch wech- seln/reinigen.

10. Akkublock entfernen

VORSICHT! Verletzungsgefahr. Es besteht Verletzungsgefahr bei Kontakt mit den ent- nommenen Akkus. Entnommene Akkus von Kindern fernhalten, nicht ins Feuer werfen, kurzschließen oder auseinander nehmen. Entnommene Akkus keinen extremen Bedingungen aussetzen, z. B. auf Heizkörpern, Sonnenschein! Er- höhte Auslaufgefahr! Kontakt mit Haut, Augen und Schleimhäuten vermei- den. Bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit reichlich klarem Wasser spülen und umgehend einen Arzt aufsuchen. Nehmen Sie den Akkublock vor der Entsorgung des Saugroboters oder bei ei- nem Defekt des Akkublocks heraus. Vergewissern Sie sich, dass der Akkublock beim Herausnehmen vollständig ent- laden ist.27

Schalten Sie das Gerät aus, ziehen Sie ggf. den Netzstecker aus der Steckdose und das Netzkabel aus dem Gerät. Lösen Sie die beiden Schrauben an der Unterseite des Saugroboters mit einem Kreuzschlitzschraubendreher und öffnen Sie das Akkufach. Entnehmen Sie den Akkublock, indem Sie an der Lasche ziehen. Ziehen Sie den Stecker des Akkublocks von der Buchse des Geräts ab. Entsorgen Sie den Akkublock umweltgerecht (siehe „11. Entsorgung“ auf Seite 27). Beim Wechsel des Akkublocks verbinden Sie den Stecker des Akkublocks mit der Buchse des Geräts. Legen Sie einen neuen Akkublock ein. Verwenden Sie aus- schließlich ein Akkupack des gleichen Typs. Verschließen Sie das Akkufach mit den beiden Schrauben.

Verpackung Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Ver- packung. Verpackungen sind Rohmaterialien und somit wiederverwen- dungsfähig oder können dem Rohstoff-Kreislauf zurückgeführt werden. Gerät Altgeräte dürfen nicht im normalen Hausmüll entsorgt werden. Entsprechend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Le- bensdauer einer geordneten Entsorgung zuzuführen. Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zu- geführt und die Belastung der Umwelt vermieden. Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder ei- nem Wertstoffhof ab. Wenden Sie sich für nähere Auskünfte an Ihr örtliches Entsorgungsun- ternehmen oder Ihre kommunale Verwaltung. Batterien/Akkus Verbrauchte Batterien/Akkus gehören nicht in den Hausmüll. Batterien müssen sachgerecht entsorgt werden. Zu diesem Zweck stehen im bat- terievertreibenden Handel sowie bei kommunalen Sammelstellen ent- sprechende Behälter zur Entsorgung bereit. Weitere Auskünfte erteilen Ihr örtlicher Entsorgungsbetrieb oder Ihre kommunale Verwaltung.28

12. Technische Daten

Lautstärke ca. 65dB Staubbehälter Kapazität 0,3 l Wasserbehälter Kapazität 250 ml Betriebszeit ca. 90 min. Gewicht ca. 2,1 Kg Abmessungen ca. 300 x 83 mm Akkublock Litium-Ionen-Akkublock Model UR18650ZT-4S1P-AGX Hersteller BYD, China Akkukapazität 14,8V 2600 mAh Leistung 38,5 Wh Ladedauer ca. 4,5 Stunden Betriebstemperatur 10 °C – 40 °C Netzteil Modell GSCV0600S019V12E Hersteller GSP, China Eingang 100–240V~, 50/60Hz, 0,5A Ausgang 19V 600mA Fernbedienung Batteriebetrieb 2x1,5V Typ AAA Lichtschranke (virtuelle Wand) Batteriebetrieb 2x1,5V Typ AA Technische Änderungen vorbehalten.

13. Konformitätsinformation

Hiermit erklärt die MEDION AG, dass das Produkt mit den folgenden euro- päischen Anforderungen übereinstimmt:

• EMV-Richtlinie 2014/30/EG

• Niederspannungsrichtlinie 2014/35/EG

• Öko-Design Richtlinie 2009/125/EG

Copyright © 2018 Stand: 12/04/2018 Alle Rechte vorbehalten. Diese Bedienungsanleitung ist urheberrechtlich geschützt. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten. Das Copyright liegt beim Inverkehrbringer: MEDION AG Am Zehnthof 77 45307 Essen Deutschland Die Bedienungsanleitung steht über die Serviceportale zum Download zur Verfü- gung. Sie können auch den unten stehenden QR Code scannen und die Bedienungsanlei- tung über das Serviceportal auf Ihr mobiles Endgerät laden. URL QR Code DE www.medion.com/de/service/start/ AT www.medion.com/at/service/start/ BE www.medion.com/be/nl/service/start/ CH www.medion.com/ch/de/service/start/30 URL QR Code LUX www.medion.com/lu/de/

15. Allgemeine Garantiebedingungen

15.1. Allgemeines Die Laufzeit der Garantie beträgt 24 Monate und beginnt am Tag des Kaufs des Pro- duktes. Die Garantie bezieht sich auf Material- und Produktionsschäden aller Art, die bei normaler Verwendung auftreten können. Bitte bewahren Sie den originalen Kaufnachweis gut auf. Der Garantiegeber behält sich vor, eine Garantiereparatur oder eine Garantiebestätigung zu verweigern, wenn dieser Nachweis nicht erbracht werden kann. Bitte stellen Sie sicher, dass Ihr Gerät im Falle einer notwendigen Einsendung trans- portsicher verpackt ist. Sofern nichts anderes vermerkt ist, tragen sie die Kosten der Einsendung sowie das Transportrisiko. Für zusätzlich eingesendete Materialien, die nicht zum ursprünglichen Lieferumfang des Produktes gehören, übernimmt der Ga- rantiegeber keine Haftung. Bitte überlassen Sie dem Garantiegeber mit dem Gerät eine möglichst detaillierte Fehlerbeschreibung. Zur Geltendmachung ihrer Ansprüche bzw. vor Einsendung, kontaktieren sie bitte die Hotline des Garantiegebers oder das Service Portal. Sie er- halten dort Informationen über die weiteren Schritte. Diese Garantie hat keine Auswirkungen auf Ihre gesetzlichen Gewährleistungsan- sprüche und unterliegt dem geltenden Recht des Landes, in dem der Ersterwerb des Produktes durch den Endkunden erfolgte.

Im Falle eines durch diese Garantie abgedeckten Defekts an ihrem Produkt gewähr- leistet der Garantiegeber mit dieser Garantie die Reparatur oder den Ersatz des Pro- duktes. Die Entscheidung zwischen Reparatur oder Ersatz der Geräte obliegt dem Garantiegeber. Insoweit kann dieser nach eigenem Ermessen entscheiden, das zur Garantiereparatur eingesendete Gerät durch ein generalüberholtes Gerät gleicher Qualität zu ersetzen. Für Batterien oder Akkus wird keine Garantie übernommen, gleiches gilt für Ver- brauchsmaterialien, d.h. Teile, die bei der Nutzung des Gerätes in regelmäßigen Ab- ständen ersetzt werden müssen, wie z.B. Projektionslampe in Beamer. Ein Pixelfehler (dauerhaft farbiger, heller oder dunkler Bildpunkt) ist nicht grund- sätzlich als Mangel zu betrachten. Die genaue Anzahl zulässiger defekter Bildpunkte entnehmen Sie bitte der Beschreibung im Handbuch für dieses Produkt.31

Für eingebrannte Bilder bei Plasma- oder LCD-Geräten, die durch unsachgemäße Verwendung des Gerätes entstanden sind, übernimmt der Garantiegeber keine Ga- rantie. Die genaue Vorgehensweise zum Betrieb Ihres Plasma- bzw. LCD-Gerätes entnehmen Sie bitte der Beschreibung im Handbuch für dieses Produkt. Die Garantie erstreckt sich nicht auf Wiedergabefehler von Datenträgern, die in ei- nem nicht kompatiblen Format oder mit ungeeigneter Software erstellt wurden. Sollte sich bei der Reparatur herausstellen, dass es sich um einen Fehler handelt, der von der Garantie nicht gedeckt ist, behält sich der Garantiegeber das Recht vor, die anfallenden Kosten in Form einer Handling Pauschale sowie die kostenpflichti- ge Reparatur für Material und Arbeit nach einem Kostenvoranschlag dem Kunden in Rechnung zu stellen. Hierüber werden Sie als Kunde vorab informiert; es obliegt Ih- nen diesem Vorgehen zuzustimmen oder abzulehnen.

Für Versagen und Schäden, die durch äußere Einflüsse, versehentliche Beschädi- gungen, unsachgemäße Verwendung, am Produkt vorgenommene Veränderungen, Umbauten, Erweiterungen, Verwendung von Fremdteilen, Vernachlässigung, Viren oder Softwarefehler, unsachgemäßen Transport, unsachgemäße Verpackung oder Verlust bei Rücksendung des Produktes entstanden sind, übernimmt der Garantie- geber keine Garantie. Die Garantie erlischt, wenn der Fehler am Gerät durch Wartung oder Reparatur ent- standen ist, die durch jemand anderen als durch einen vom Garantiegeber autori- sierten Servicepartner durchgeführt wurde. Die Garantie erlischt auch, wenn Aufkle- ber oder Seriennummern des Gerätes oder eines Bestandteils des Gerätes verändert oder unleserlich gemacht wurden.

15.1.3. Service Hotline

Vor Einsendung des Gerätes an den Garantiegeber müssen Sie sich über die Service Hotline oder das Service Portal an uns wenden. Sie erhalten insoweit weitergehende Informationen, wie Sie Ihren Garantieanspruch geltend machen können. Die Inanspruchnahme der Hotline ist ggf. kostenpflichtig. Die Service Hotline ersetzt auf keinen Fall eine Anwenderschulung für Soft- bzw. Hard- ware, das Nachschlagen im Handbuch oder die Betreuung von Fremdprodukten. 15.2. Besondere Garantiebedingungen für die Vorort Reparatur bzw. den Vorort Austausch Soweit sich ein Anspruch auf Vorort Reparatur bzw. Vorort Austausch ergibt, gel- ten die besonderen Garantiebedingungen für die Vorort Reparatur bzw. Vorort Aus- tausch für Ihr Produkt. Zur Durchführung der Vorort Reparatur bzw. des Vorort Austauschs muss von Ihrer Seite Folgendes sichergestellt werden:

• Mitarbeitern des Garantiegebers, die zu vorgenanntem Zweck bei Ihnen eintref- fen, soll uneingeschränkter, sicherer und unverzüglicher Zugang zu den Geräten gewährt werden.32

• Telekommunikationseinrichtungen, die von diesen Mitarbeitern zur ordnungs- gemäßen Ausführung Ihres Auftrages, für Test- und Diagnosezwecke sowie zur Fehlerbehebung benötigt werden, müssen von Ihnen auf eigene Kosten zur Ver- fügung gestellt werden.

• Sie sind für die Wiederherstellung der eigenen Anwendungssoftware nach der Inanspruchnahme der Dienstleistungen durch den Garantiegeber selbst verant- wortlich.

• Sie sind für die Konfiguration und Verbindung ggf. vorhandener, externer Geräte nach der Inanspruchnahme der Dienstleistung durch den Garantiegeber selbst verantwortlich.

• Der kostenfreie Storno-Zeitraum für die Vorort Reparatur bzw. den Vorort Aus- tausch beträgt mind. 48 Stunden, danach müssen die uns durch den verspäte- ten oder nicht erfolgten Storno entstandenen Kosten in Rechnung gestellt wer- den.

16. Service-Adressen

16.1. Deutschland Multimedia 0201 22099-111 0201 22099-190 CE-Produkte 0201 22099-222 0201 22099-209 (Es entstehen keine zusätzlichen Kosten zu den jeweiligen Gebühren des Telefonan- bieters.) Mo. - Fr.: 07:00 - 23:00 Sa. - So.: 10:00 - 18:00 www.medion.de @ Bitte benutzen Sie das Kontaktformular unter www.medion.com/contact 16.2. Österreich

(Es entstehen keine zusätzlichen Kosten zu den jeweiligen Gebühren des Telefonan- bieters.) Mo. - Fr.: 08:00 - 21:00 Sa. - So.: 10:00 - 18:00 www.medion.at @ Bitte benutzen Sie das Kontaktformular unter www.medion.com/contact33

16.3. Schweiz 0848 - 33 33 32 (0,08 CHF/min, abweichende Kosten aus dem Mobilfunknetz) Mo. - Fr.: 09:00 - 19:00 www.medion.ch @ Bitte benutzen Sie das Kontaktformular unter www.medion.com/contact 16.4. Belgien

(Lokaltarif) Premium Hotline [phone] (0,45 €/min) Mo - Fr: 09:00 - 19:00 www.medion.com/be @ Bitte benutzen Sie das Kontaktformular unter www.medion.com/contact 16.5. Luxemburg 34-20 808 664 34-20 808 665 (Lokaltarif) Mo - Fr: 09:00 - 19:00 www.medion.com/lu @ Bitte benutzen Sie das Kontaktformular unter www.medion.com/contact3435
