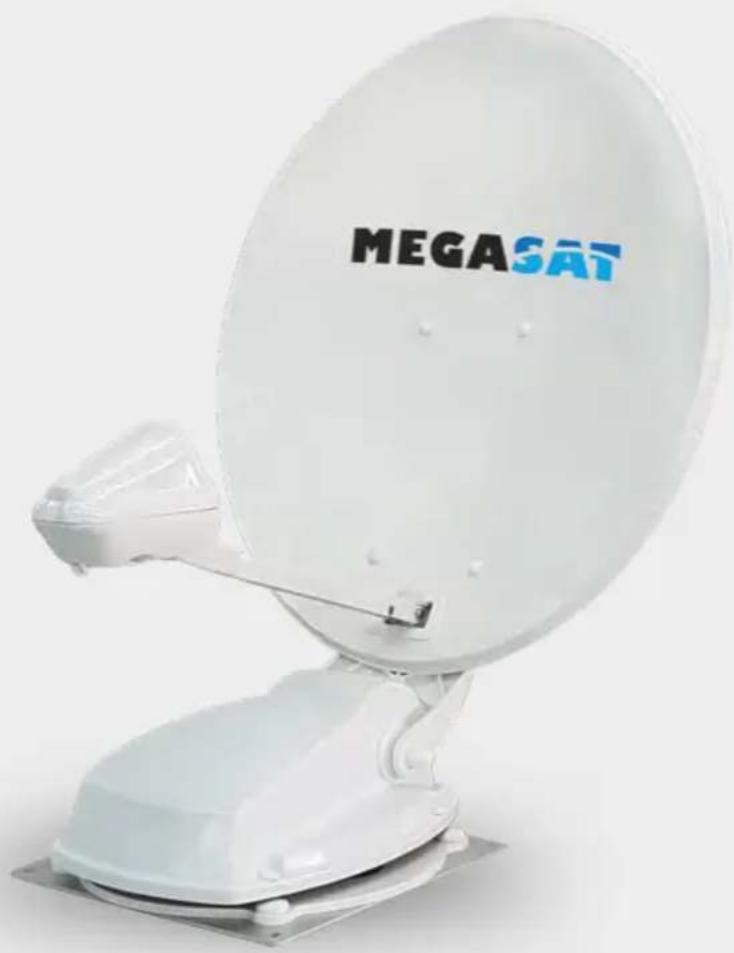

Produkttyp	Automatische Satellitenantenne für Wohnmobile
Marke	Megasat
Modell	Caravanman 85 Professional GPS V2
Abmessungen der Antenne (eingeklappt)	77,0 x 20,0 x 100,0 cm (L x H x T)
Spiegelgröße	77,0 x 85,0 cm (L x H)
Antennengewicht	13,3 kg
Abmessungen der Steuerbox	18,0 x 4,0 x 13,0 cm (L x H x T)
Stromversorgung	12 ~ 24 V DC, 10 A
Stromverbrauch	Max. 10 A
Empfohlene Sicherung	10 A
Frequenzband	Ku-Band (10,7 GHz - 12,75 GHz)
Antennengewinn	36,8 dBi @ 11,8 GHz
Minimale Empfangsleistung	43,5 dBW
Anzahl der Benutzer	2 (Anschlüsse für zwei Teilnehmer)
Vorprogrammierte Satelliten	Astra 1 (19,2°E), Astra 2 (28,2°E), Astra 3 (23,5°E), Hotbird (13°E), Thor (0,8°W), Eutelsat 9B (9°E)
Besondere Funktionen	Integrierter GPS-Empfänger, automatische Neigung (Auto Skew), Steuerung über Bluetooth-App
Winkelbereich - Azimut	360° (20°/s)
Winkelbereich - Elevation	0° ~ 75° (10°/s)
Betriebstemperatur	-15°C bis +50°C
Lagertemperatur	-30°C bis +70°C
Firmware-Update	Über USB-Stick (FAT32) oder Smartphone-App
Lieferumfang	Antenne mit Reflektor, Steuerbox, Bedienpanel, Grundplatte, Dachdurchführung, Kabel (Steuerung 7m + 0,30m, Koaxial 7m + 0,30m), Handbuch
Garantie	Herstellergarantie (siehe Bedingungen)
Reparierbarkeit	Ersatzteile beim Hersteller erhältlich; Reparatur durch autorisierten Händler

Häufig gestellte Fragen - Caravanman 85 Professional GPS V2 MEGASAT

Wie installiere ich die Antenne auf dem Dach des Wohnmobils?

Die Installation muss von einem autorisierten Händler durchgeführt werden. Die Antenne wird mit einem speziellen Klebstoff auf dem Dach befestigt, nachdem die Oberfläche gereinigt und aufgeraut wurde. Es ist möglich, sie zusätzlich mit Schrauben zu befestigen. Die ideale Temperatur zum Kleben liegt zwischen +5°C und +25°C. Beachten Sie eine Trocknungszeit von 48 Stunden.

Welche Satelliten sind vorprogrammiert und wie wählt man einen aus?

Die vorprogrammierten Satelliten sind Astra 1 (19,2°E), Astra 2 (28,2°E), Astra 3 (23,5°E), Hotbird (13°E), Thor (0,8°W) und Eutelsat 9B (9°E). Um einen anderen Satelliten auszuwählen, verwenden Sie die Tasten ▲ oder ▼ auf dem Bedienpanel oder in der App. Die Antenne positioniert sich automatisch.

Was tun, wenn die Antenne den Satelliten nicht findet?

Überprüfen Sie zuerst, ob kein Hindernis (Baum, Gebäude) das Signal blockiert. Stellen Sie sicher, dass die Firmware auf dem neuesten Stand ist (siehe Firmware-Update). Wenn das Problem weiterhin besteht, überprüfen Sie die Kabelverbindungen und ob der LNB nicht beschädigt ist. Auf der Steuerbox kann ein Fehlercode angezeigt werden.

Wie aktualisiere ich die Firmware der Antenne?

Sie können die Firmware über einen USB-Stick im FAT32-Format oder über die Smartphone-App aktualisieren. Laden Sie die neueste Firmware von www.megasat.tv herunter. Für das Update per USB stecken Sie den Stick in die ausgeschaltete Steuerbox und schalten Sie sie dann ein. Unterbrechen Sie während des Updates nicht die Stromversorgung.

Kann ich die Antenne während der Fahrt nutzen?

Nein, die Antenne ist nicht für den Einsatz während der Fahrt ausgelegt. Sie muss vor jeder Fahrt eingeklappt werden. Das System ist mit einer automatischen Abschaltung ausgestattet, wenn der Motor eingeschaltet wird (Anschluss an die Zündleitung). Überprüfen Sie manuell, ob die Antenne vor der Abfahrt richtig eingeklappt ist.

Wie verbinde ich die Antenne mit meinem Smartphone?

Laden Sie die App Megasat 65/85 V2 aus dem App Store oder Google Play herunter. Aktivieren Sie Bluetooth auf Ihrem Smartphone und halten Sie dann die Taste ⏻ auf der Steuerbox gedrückt, bis ein Piepton ertönt. Die App erkennt die Box. Die Bluetooth-Reichweite beträgt etwa 5 Meter.

Was bedeuten die Fehlercodes auf der Steuerbox?

Die Fehlercodes werden durch die LEDs 1 bis 4 angezeigt. Zum Beispiel: Fehler 1 (LED1) = Höhensensor beim Öffnen defekt; Fehler 8 (LED4) = LNB oder LNB-Kabel nicht angeschlossen. Konsultieren Sie das Kapitel Fehlerbehebung im Handbuch für die vollständige Liste der Codes und empfohlenen Maßnahmen.

Was ist der Unterschied zwischen den Modellen Premium und Professional?

Das Modell Professional V2 ist mit einem integrierten GPS-Empfänger und einer automatischen Neigungsfunktion (Auto Skew) ausgestattet, was eine genauere Einstellung des LNB-Winkels je nach geografischer Position ermöglicht. Es bietet auch Anschlüsse für zwei Teilnehmer (zwei Empfänger).

Wie stelle ich die Neigung (Skew) des LNB manuell ein?

Lösen Sie die Schrauben unter dem LNB und öffnen Sie den Deckel. Drehen Sie den LNB nach links oder rechts gemäß den im Handbuch für Ihren Standort angegebenen Skew-Werten. Ziehen Sie die Schrauben wieder fest und schließen Sie den Deckel. Diese Einstellung erfolgt beim Modell Professional V2 mit Auto Skew automatisch.

Was tun bei Signalverlust aufgrund von Wettereinflüssen?

Starker Regen, Schnee oder Eis können das Signal schwächen. Das Bild wird kurzzeitig einfrieren. Sobald sich die Bedingungen bessern, kehrt der Empfang ohne erneute Suche automatisch zurück. Wenn das Problem weiterhin besteht, überprüfen Sie, ob die Antenne nicht mit Schnee oder Eis bedeckt ist.

BEDIENUNGSANLEITUNG Caravanman 85 Professional GPS V2 MEGASAT

Bitte führen sie vor der Erstinbetriebnahme der Antenne, mit der „Megasat 65/85 V2“-App, ein Firmwareupdate durch!

1. Einführung

1.1 Allgemeine Informationen....03
1.2 Sicherheitshinweise 03
1.3 Lieferumfang 03

2. Steuergerät und Bedienteil

2.1 Steuergerät Vorderseite 04
2.1 Steuergerät Rückseite 04
2.3 Bedienteil....05

3. Montage und Installation

3.1 Montage auf dem Dach des Fahrzeugs 06
3.2 Klebeanleitung....07
3.3 Montage der Dachdurchführung 08

3.4 Anschluss der Verbindungskabel 09

4. Vorbereitungen der Inbetriebnahme

4.1 Wahl des Standorts.... 10
4.2 Manuelle Skew-Einstellung.... 10

5. Inbetriebnahme

5.1 Das System in Betrieb nehmen 12
5.2 Einen anderen Satelliten wählen....12
5.3 Das System ausschalten....12

6. Empfangsreichweite 13

7. Steuergung über die App

7.1 Installation der App auf dem Mobilgerät....14
7.2 Verbindung mit dem Steuergerät....14

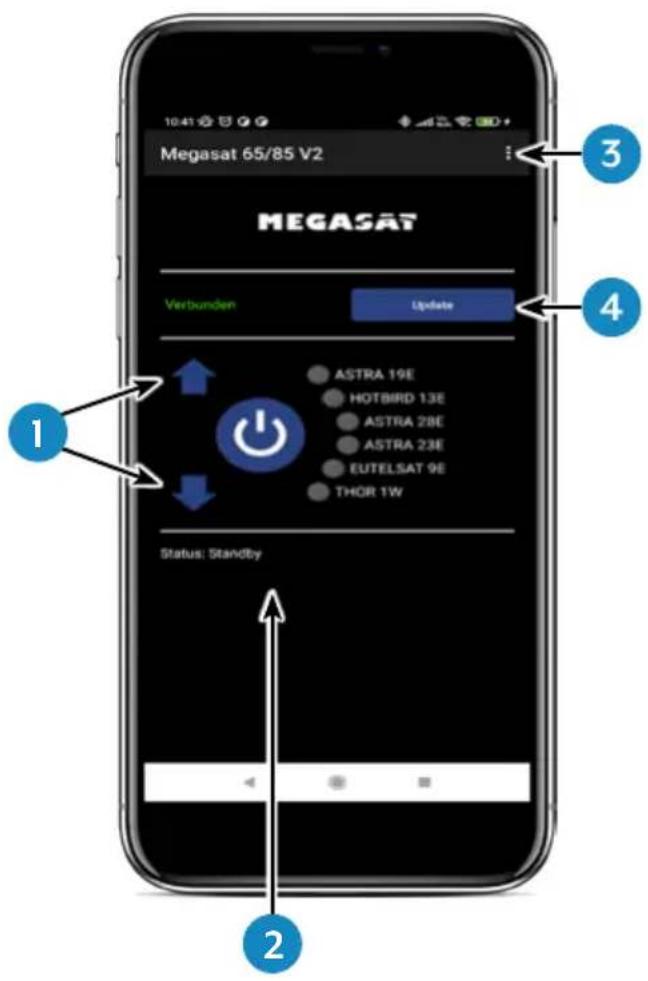

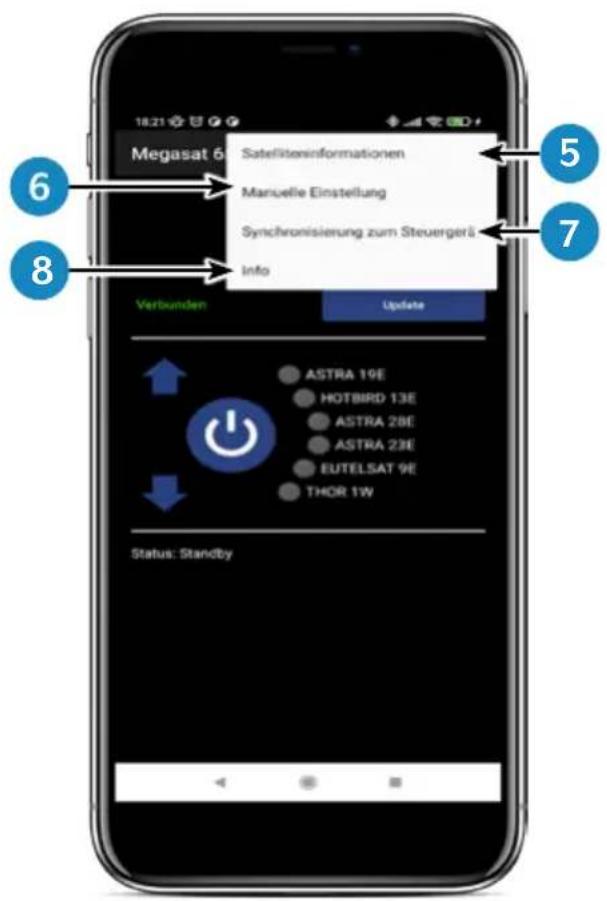

7.3 Erklärung der App....15

8. Fehlerbehebung 18

9. Firmware-Update

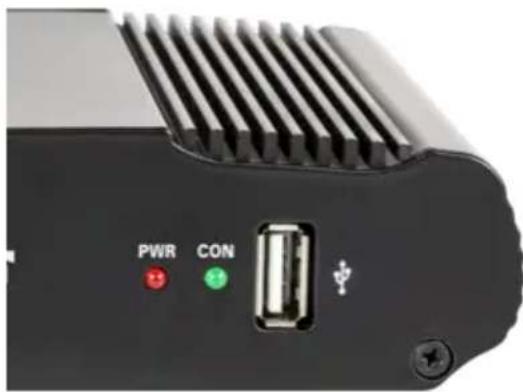

9.1 Update über einen USB-Stick....20
9.2 Update über das Smartphone oder Tablet 20

10. Technische Daten 21

11. Abmessungen

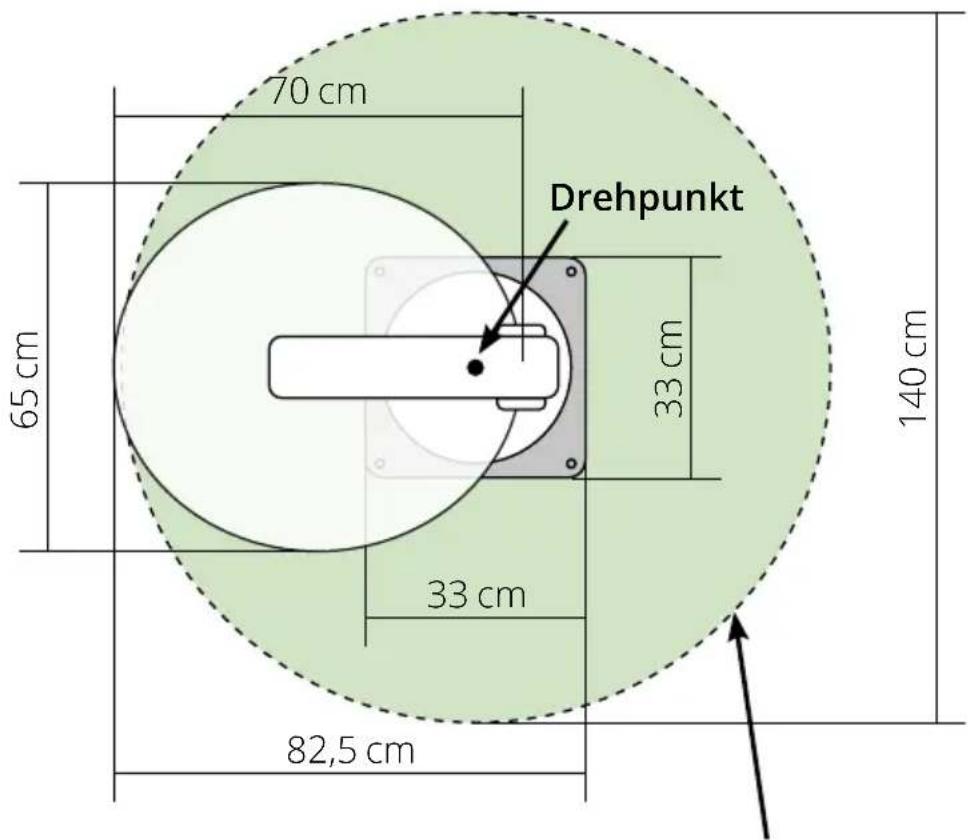

11.1 Caravanman 65....22

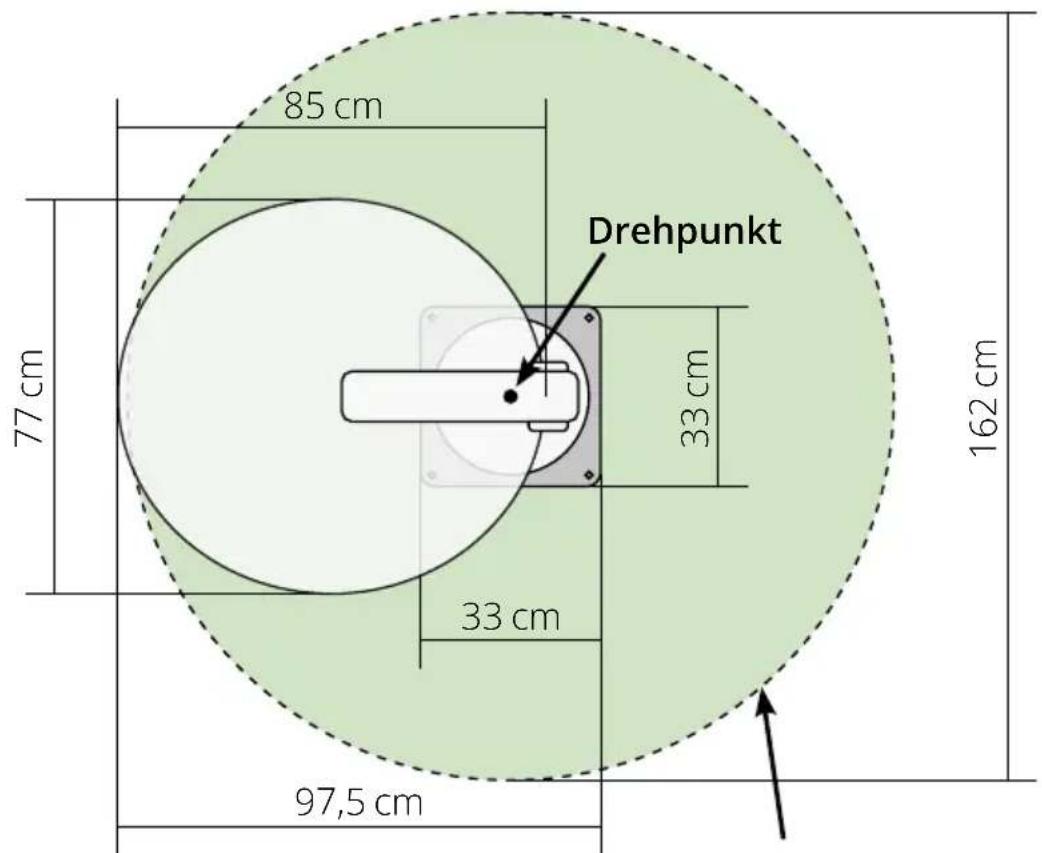

11.2 Caravanman 85....23

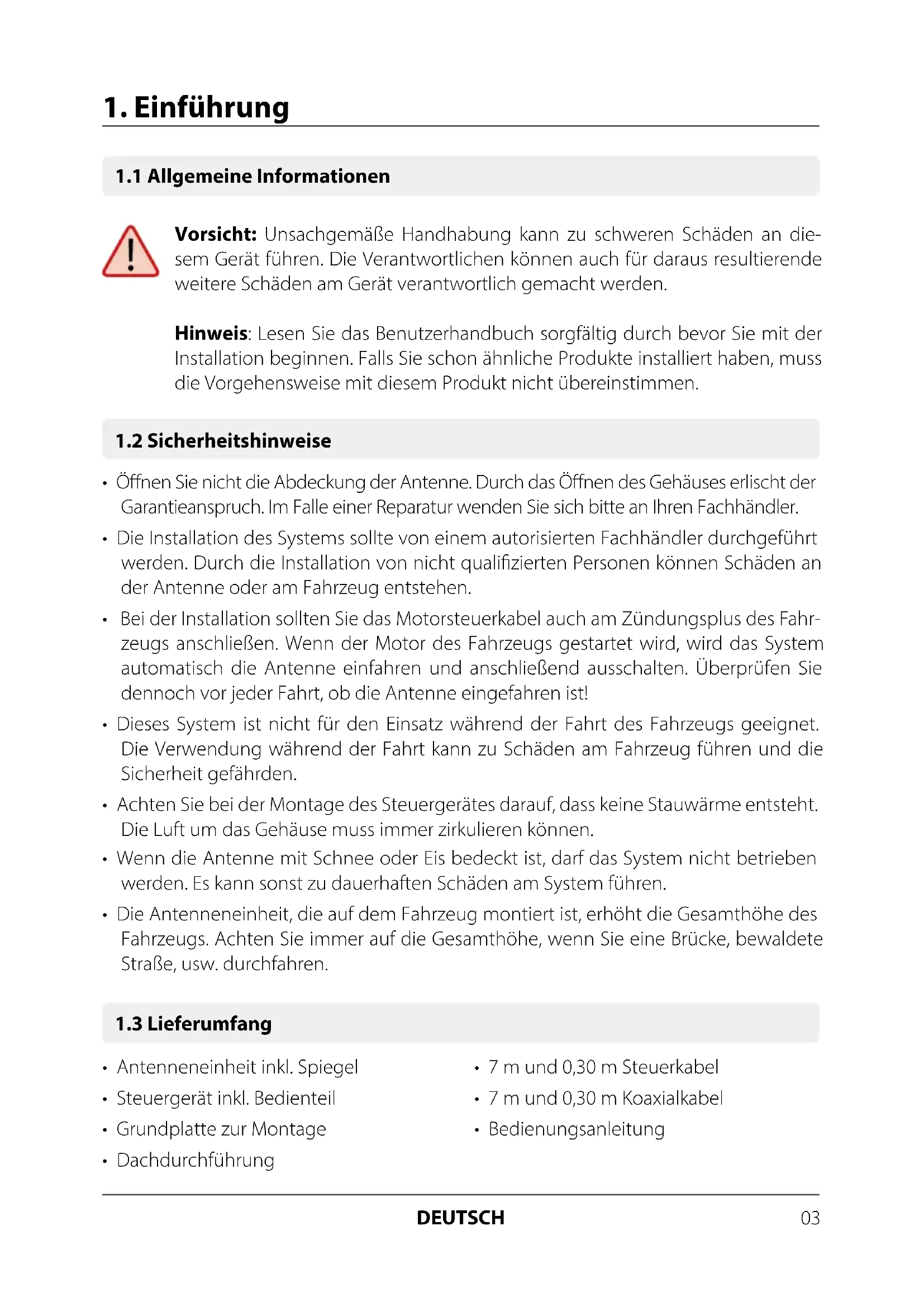

1.1 Allgemeine Informationen

Vorsicht: Unsachgemäße Handhabung kann zu schweren Schäden an diesem Gerät führen. Die Verantwortlichen können auch für daraus resultierende weitere Schäden am Gerät verantwortlich gemacht werden.

Hinweis: Lesen Sie das Benutzerhandbuch sorgfältig durch bevor Sie mit der Installation beginnen. Falls Sie schon ähnliche Produkte installiert haben, muss die Vorgehensweise mit diesem Produkt nicht übereinstimmen.

1.2 Sicherheitshinweise

• Öffnen Sie nicht die Abdeckung der Antenne. Durch das Öffnen des Gehäuses erlischt der Garantieanspruch. Im Falle einer Reparatur wenden Sie sich bitte an Ihren Fachhändler.
• Die Installation des Systems sollte von einem autorisierten Fachhändler durchgeführt werden. Durch die Installation von nicht qualifizierten Personen können Schäden an der Antenne oder am Fahrzeug entstehen.
• Bei der Installation sollten Sie das Motorsteuerkabel auch am Zündungsplus des Fahrzeugs anschließen. Wenn der Motor des Fahrzeugs gestartet wird, wird das System automatisch die Antenne einfahren und anschließend ausschalten. Überprüfen Sie dennoch vor jeder Fahrt, ob die Antenne eingefahren ist!
• Dieses System ist nicht für den Einsatz während der Fahrt des Fahrzeugs geeignet. Die Verwendung während der Fahrt kann zu Schäden am Fahrzeug führen und die Sicherheit gefährden.
• Achten Sie bei der Montage des Steuergerätes darauf, dass keine Stauwärme entsteht. Die Luft um das Gehäuse muss immer zirkulieren können.
• Wenn die Antenne mit Schnee oder Eis bedeckt ist, darf das System nicht betrieben werden. Es kann sonst zu dauerhaften Schäden am System führen.
• Die Antenneneinheit, die auf dem Fahrzeug montiert ist, erhöht die Gesamthöhe des Fahrzeugs. Achten Sie immer auf die Gesamthöhe, wenn Sie eine Brücke, bewaldete Straße, usw. durchfahren.

1.3 Lieferumfang

• Antenneneinheit inkl. Spiegel
• Steuergerät inkl. Bedienteil
- Grundplatte zur Montage
- Dachdurchführung

• 7 m und 0,30 m Steuerkabel
- 7 m und 0,30 m Koaxialkabel
• Bedienungsanleitung

2. Steuergerät und Bedienteil

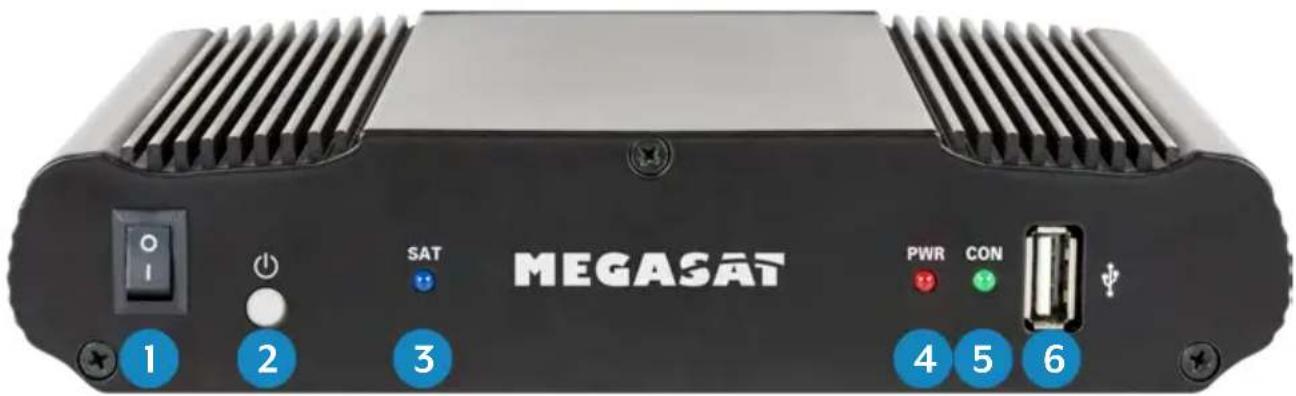

2.1 Steuergerät Vorderseite

MEGASAT 1 2 3 SAT PWR CON 4 5 6

1. I/O: Hauptschalter zur Stromversorgung.
2. ⏻: Standby-Taste und Taste zur Verbindung mit einem Mobilgerät via Bluetooth *.
3. SAT: LED blinkt langsam bei Satellitensuche, blinkt schnell bei Feinjustierung.
4. PWR: LED leuchtet, wenn das Steuergerät betriebsbereit ist.
5. CON: LED leuchtet, wenn eine Verbindung zum Satelliten besteht.
6. USB: USB-Anschluss für zukünftige Firmware-Updates.

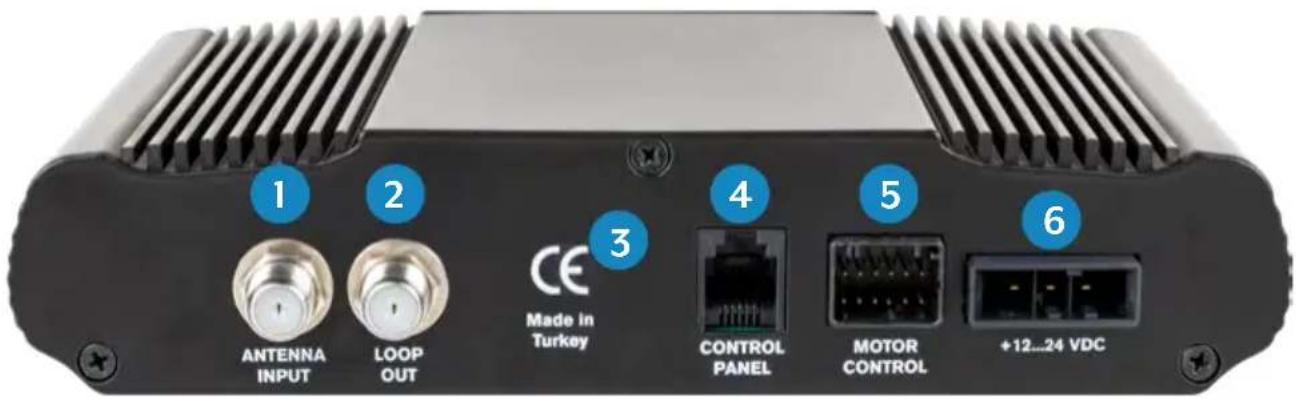

2.2 Steuergerät Rückseite

1 2 CE Made in Turkey ANTENNA INPUT LOOP OUT CONTROL PANEL MOTOR CONTROL +12...24 VDC

1. ANTENNA INPUT: LNB-Eingang für das LNB-Kabel von der Antenne.
2. LOOP OUT: LNB-Ausgang zum Sat-Receiver bzw. TV mit integriertem Receiver.
3. Bluetooth®-Empfänger zur Verbindung mit einem Mobilgerät.
4. CONTROL PANEL: Anschluss für das Bedienteil.
5. MOTOR CONTROL: Anschluss für das Steuerkabel zur Antenne.
6. +12...24 VDC: Anschluss zur Stromversorgung (12\~24 Volt DC).

2. Steuergerät und Bedienteil

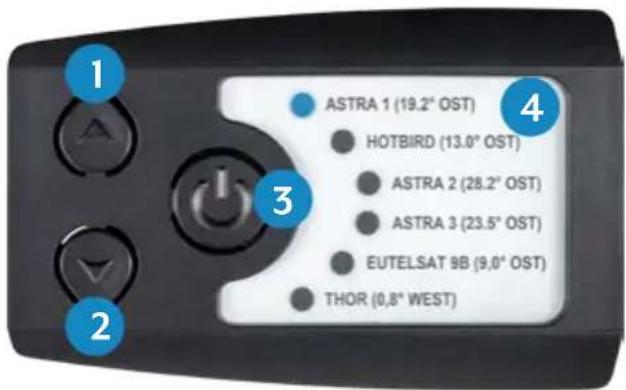

2.3 Bedienteil

ASTRA 1 (19.2° OST) HOTBIRD (13.0° OST) ASTRA 2 (28.2° OST) ASTRA 3 (23.5° OST) EUTELSAT 9B (9,0° OST) THOR (0,8° WEST)

1. ▲: Wechselt aufwärts zu einem Satelliten.
2. ▼: Wechselt abwärts zu einem Satelliten.
3. I/O: Schaltet das Steuergerät in Standby und fährt die Antenne ein.
4. Satellitenliste: Zeigt den aktuell gewählten Satelliten.

3. Montage und Installation

3.1 Montage auf dem Dach des Fahrzeugs

1. Sorgen Sie für einen geeigneten Arbeitsplatz. Eine Garage oder Halle ist besser als ein Platz im Freien. Die Umgebungstemperatur zur Montage muss zwischen +5°C und max. +25°C liegen. Arbeiten Sie nicht direkt in der Sonne. Halten Sie die Arbeitsvorschriften beim Umgang mit Chemieprodukten ein. Sorgen Sie für die notwendige Arbeitshygiene.
2. Vergewissern Sie sich, dass das Dach Ihres Fahrzeugs ausreichend stabil ist. Bei ungenügender oder zweifelhafter Dachstabilität ist ein ca. 2 mm starkes Blech mit ca. 100 x 100 cm auf der Dachaußenhaut zu befestigen. Erkundigen Sie sich dazu bei Ihrem Fahrzeughersteller.
3. Prüfen Sie, ob alle Teile vorhanden sind.

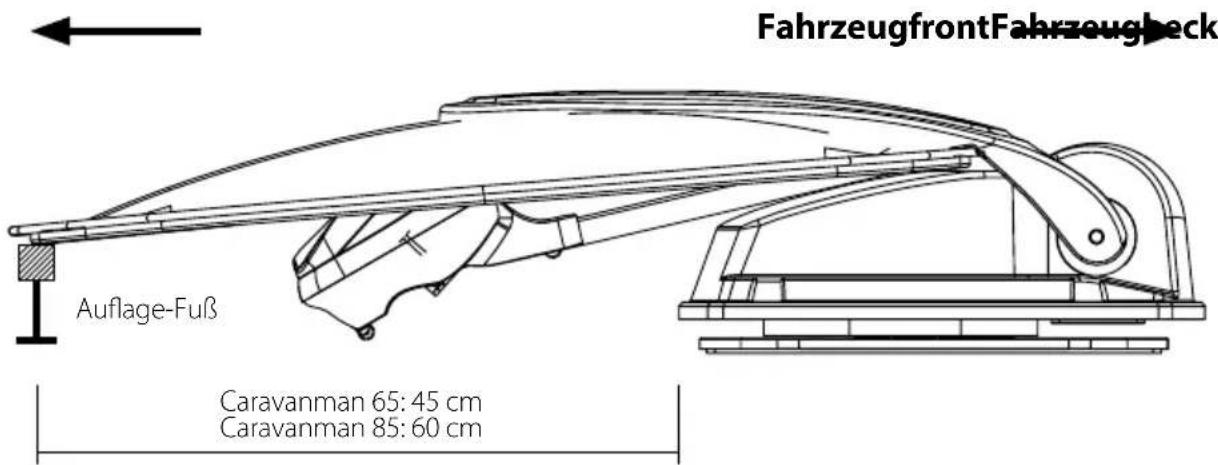

4. Setzen Sie die Antenne auf den späteren Montageplatz und richten Sie sie so aus, dass der Spiegel und die LNB-Einheit in Richtung Heck des Fahrzeuges zeigen. Achten Sie darauf, dass die Montagefläche eben ist und keine Dachaufbauten im Weg sind. Der Mindestabstand zu einer Klimaanlage sollte 30 cm betragen.

FahrzeugfrontFahrzeugheck Auflage-Fuß Caravanman 65: 45 cm Caravanman 85: 60 cm

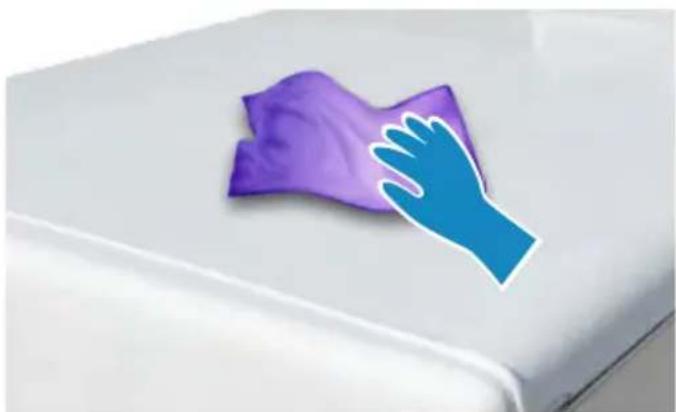

1. Säubern Sie die Montagefläche mit einem geeigneten Reiniger und einem Vliestuch um Schmutz und Unreinheiten zu entfernen.

3. Montage und Installation

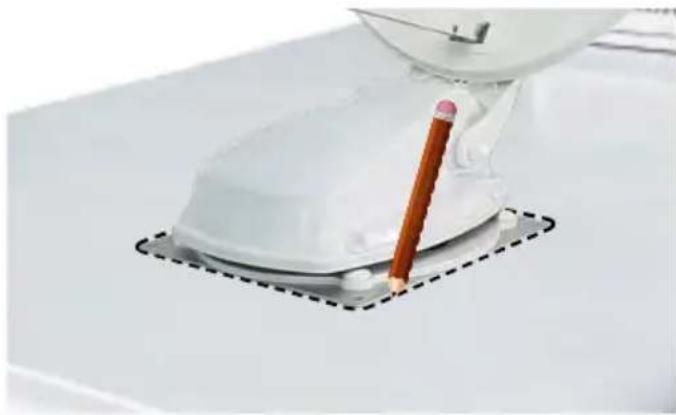

1. Zeichnen Sie anschließend den Antennenfuß (Montageplatte) mit einem Stift an.

2. Rauen Sie die gezeichnete Fläche mit Schleifpapier (120er Körnung) leicht an und säubern Sie die Fläche erneut mit dem Reiniger und lassen Sie den Reiniger ca. 10 Minuten ablüften. ACHTUNG: Flächen anschließend nicht mehr berühren!

1. Bereiten Sie den Kleber für die Montage vor.

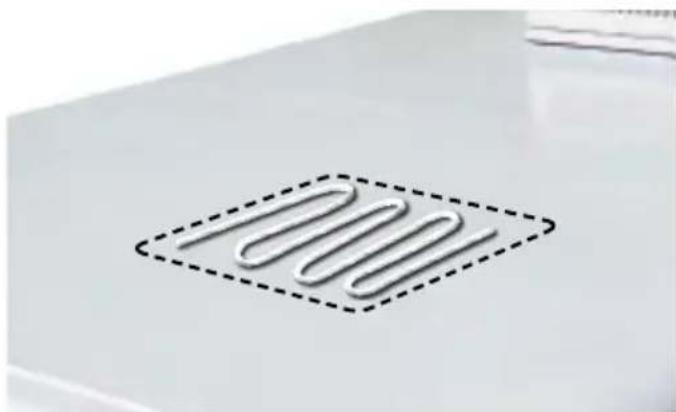

2. Tragen Sie nun den Kleber auf die angezeichnete Fläche des Daches in Schlangenlinien auf, damit der Kleber auf der ganzen Fläche gleichmäßig aushärten kann.

3. Setzen Sie nun sofort (innerhalb von 5 Minuten nach Kleberauftrag) die

Antenne auf das angezeichnete Feld. Drücken Sie den Fuß leicht und gleichmäßig an und fixieren Sie die Antenne, damit sie nicht verrutscht, z.B. durch ein Klebeband. Es müssen sich nach dem Andrücken noch mindestens 2 mm Kleber zwischen Antennenfuß und Oberfläche befinden. Der Kleber ist nach max. 48 Stunden bei +18°C und einer relativen Luftfeuchte von 50% ausgehärtet. Sollte während der Montagezeit eine geringere Luftfeuchtigkeit herrschen, sprühen Sie nach dem Verkleben in der Umgebung der Antenne immer wieder etwas Wasser in die Luft.

1. Entfernen Sie die evtl. ausgetretene Klebemasse sofort mit einer Spachtel o. ä. und säubern Sie die verunreinigten Flächen mit dem Reiniger und einem Vliestuch.

2. Zur Sicherheit können Sie den Antennenfuß zusätzlich befestigen. Dazu bohren Sie durch die vorhandenen Löcher im Antennenfuß in das Dach Ihres Fahrzeuges und fixieren es durch eine Schraube mit Kontermutter. Damit der frisch verklebte Fuß nicht verrutscht, warten Sie mit dieser Arbeit bis der Kleber ausgehärtet ist.

3. Nach der kompletten Montage und Aushärtung des Klebers, kann eine Silikonfuge um den Antennenfuß gezogen werden.

3. Montage und Installation

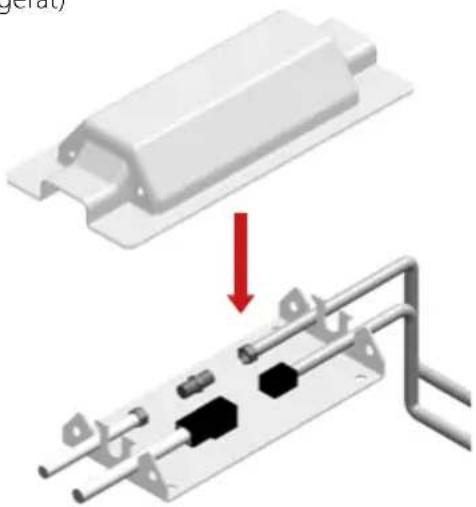

3.3 Montage der Dachdurchführung

Falls keine Dachdurchführung vorhanden ist, die genutzt werden kann, suchen Sie eine geeignete Stelle (am besten im Windschatten hinter der Antenne) auf dem Fahrzeugdach. Es ist darauf zu achten, dass das Eindringen von Wasser und Feuchtigkeit (z.B. Regen oder Spritzwasser) im Bohrloch vermieden werden muss. Achten Sie darauf, dass die Kabel nicht zu sehr gebogen werden um Signalverlust und eine Beschädigung des Kabels zu vermeiden (kleinster Biegeradius max. 5-7 cm).

Die Dachdurchführung wird wie die Antenne selbst auf das Fahrzeugdach geklebt.

Nach der Montage der Durchführung, führen Sie die Kabel durch die jeweiligen Öffnungen und drehen anschließend die Klemmschrauben fest.

LNB-Kabel (kommend vom Steuergerät) F-Verbinder LNB-Kabel (kommend von der Antenne) 1 2 3 4 Steuerkabel (kommend vom Steuergerät) Steuerkabel (kommend von der Antenne)

Kleben Sie zur Installation des Wetterschutzgehäuses für die Kabelsteckverbindung die Grundplatte auf eine geeignete Stelle Ihres Fahrzeuges. Stecken Sie nun die Abdeckung auf die Grundplatte und befestigen sie diese mit den beiliegenden Schrauben. Dichten Sie, wenn nötig, auch hier beide Öffnungen mit dem witterungsbeständigen Silikon ab.

3. Montage und Installation

3.4 Anschluss der Verbindungskabel

Verbindungen auf dem Dach:

1. Verbinden Sie das Koaxialkabel (1) mit dem Koaxialkabel (2) mit dem F-Verbinder.
2. Verbinden Sie das Steuerkabel (3) mit dem Steuerkabel (4).
3. Legen Sie beide Kabel vorsichtig durch die Öffnungen des Wetterschutzgehäuses.
4. Führen Sie beide Kabel durch die Dachdurchführung ins Innere des Fahrzeugs und drehen Sie die Kabelverschraubung fest.

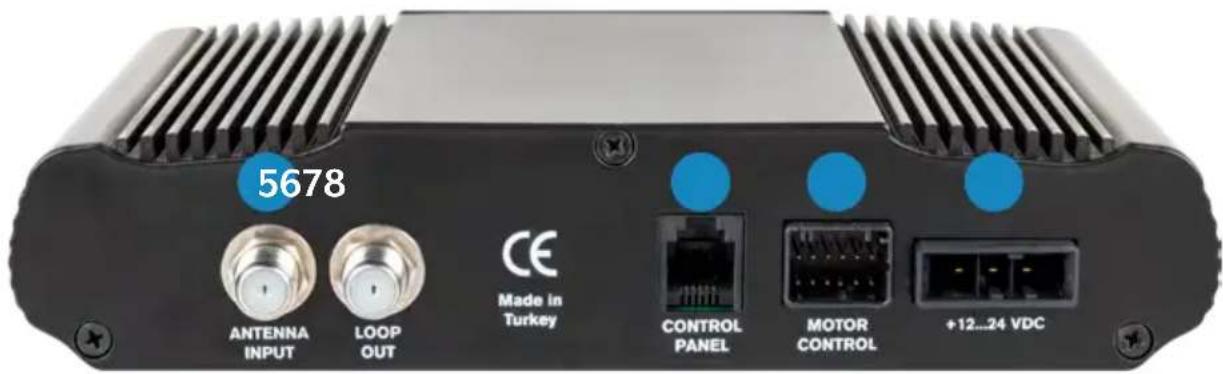

Verbindungen im Inneren des Fahrzeugs:

1. Verbinden Sie das Koaxialkabel (2) mit dem Antennen-Eingang (5) am Steuergerät.
2. Verbinden Sie das 30 cm-Kabel mit dem Receiver bzw. TV.
3. Verbinden Sie das Bedienteil mit dem Eingang (6) am Steuergerät.
4. Verbinden Sie das Steuerkabel (4) mit dem Eingang (7) am Steuergerät.
5. Verbinden Sie die Stromversorgung des Fahrzeugs mit dem Steuergerät (8).

5678 ANTENNA INPUT LOOP OUT CE Made in Turkey CONTROL PANEL MOTOR CONTROL +12...24 VDC

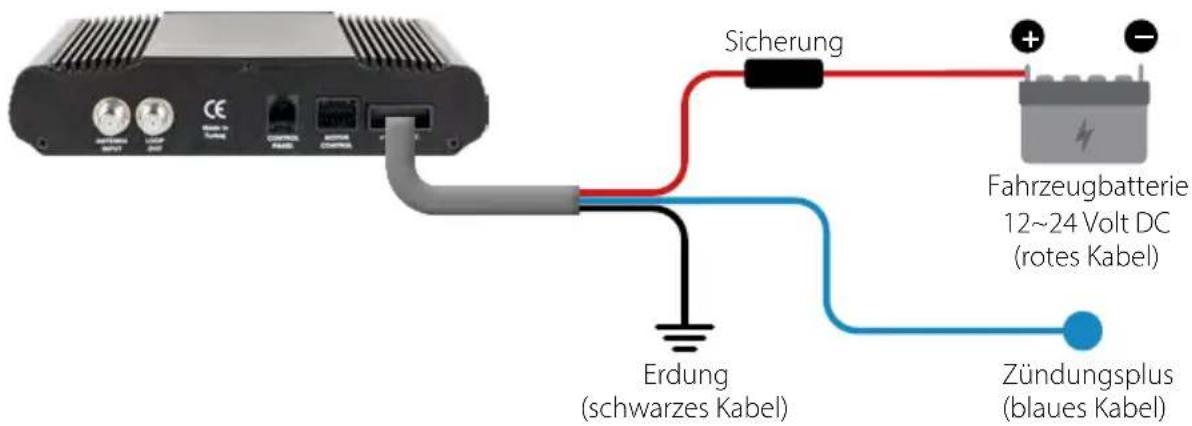

Anschluss der Stromversorgung:

Sicherung Fahrzeugbatterie 12~24 Volt DC (rotes Kabel) Erdung (schwarzes Kabel) Zündungsplus (blaues Kabel)

4. Vorbereitungen der Inbetriebnahme

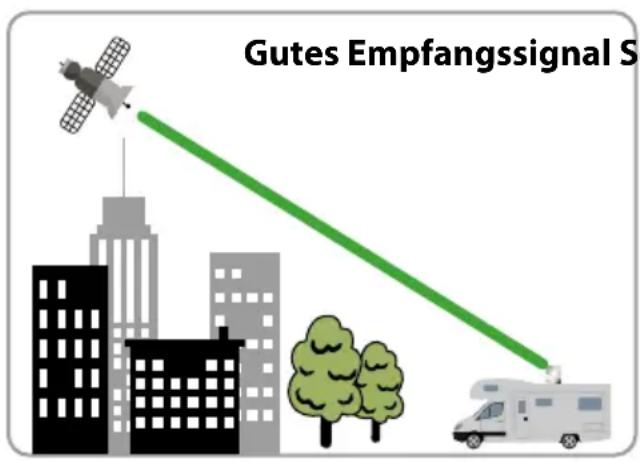

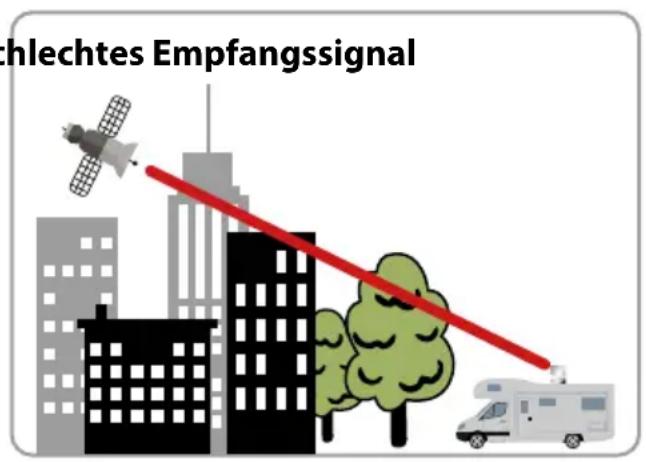

4.1 Wahl des Standorts

Objekte wie Bäume, Brücken und große Häuser, die sich im Einfallswinkel des Satelliten befinden, führen zu einem Verlust des Signals. Starker Regen, Wolken, Schnee oder Eis kann die Empfangsqualität beeinträchtigen. Wenn das Satellitensignal durch schwere Wetterbedingungen verloren geht, wird das laufende Programm des Receivers beendet (das Bild wird einfrieren, bzw. verschwinden). Wenn die Witterungsverhältnisse wieder einen guten Empfang ermöglichen, wird das TV Bild wieder hergestellt (Kein neuer Suchvorgang notwendig).

Gutes Empfangssignal S

Chelechtes Empfangssignal

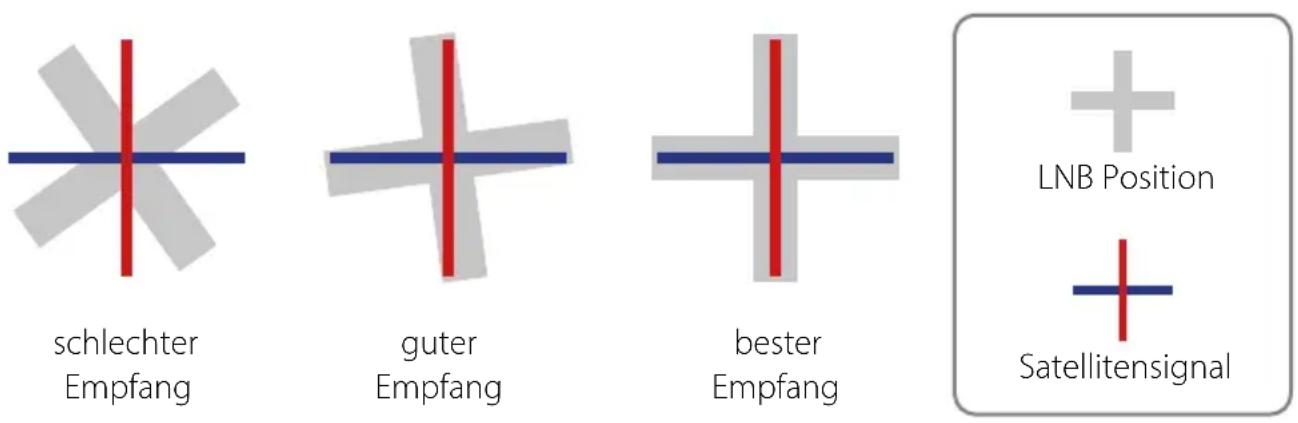

4.2 Manuelle Skew-Einstellung

Signale in vertikaler (rot) und horizontaler (blau) Linie haben einen Versatz von genau 90° zueinander. Durch die unterschiedliche Position der Satelliten, abhängig von Ihrem Standort, ist es möglich, dass die Signale nicht genau vertikal und horizontal auf das LNB treffen. Um dieses anzupassen, müssen Sie das LNB in die richtige Lage zu dem ausgesendeten Signal bringen. Diese Anpassung am LNB wird als „Skew Einstellung“ bezeichnet. Die folgende Abbildung zeigt Ihnen die optimale Einstellung des LNBs. Je genauer die Übereinstimmung, desto besser der Empfang.

schlechter Empfang guter Empfang bester Empfang LNB Position Satellitensignal

4. Vorbereitungen der Inbetriebnahme

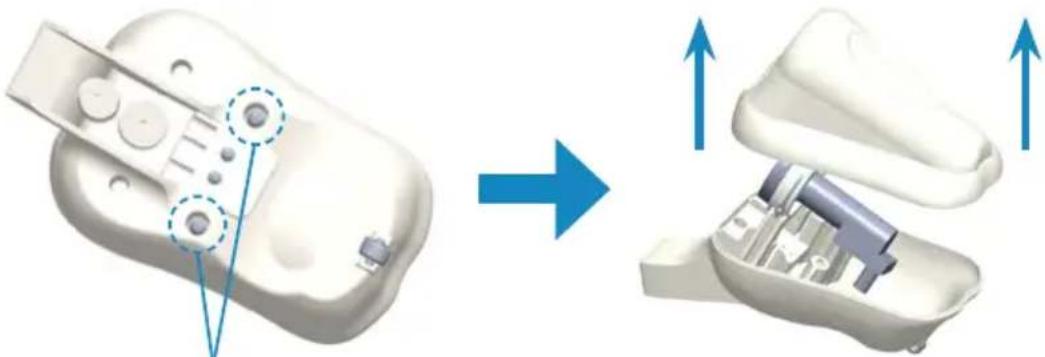

Folgende Einstellungen müssen Sie nur beim Caravanman 65 /85 Premium V2 (ohne Auto Skew) vornehmen!

Sollten Sie sich in Mitteleuropa befinden, sind in der Regel keine Skew-Einstellungen notwendig. Um die Skew-Einstellung dennoch anzupassen gehen Sie wie folgt vor:

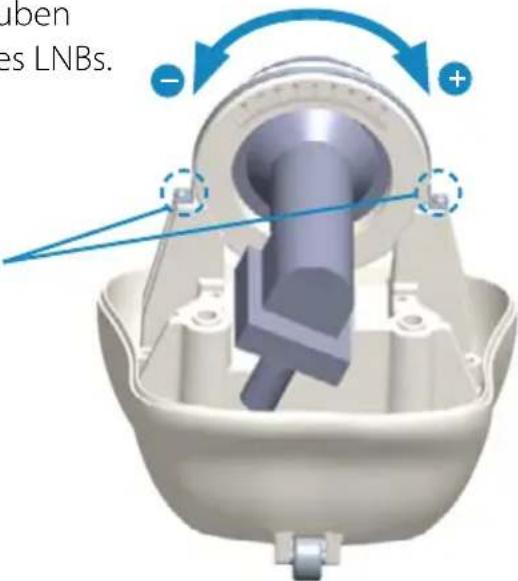

1. Lösen Sie die Schrauben an der Unterseite des LNBs.

2. Lösen Sie die beide Schrauben an der LNB-Halterung.

uben es LNBs.

1. Öffnen Sie die LNB-Abdeckung.

2. Drehen Sie nun das LNB nach links oder rechts um die passende Gradzahl einzustellen.

3. Befestigen Sie anschließend wieder die Schrauben und schließen Sie die LNB-Abdeckung.

Übersicht der Skew-Einstellwerte für europäische Hauptstädte

Land Stadt Astra 1 Astra 2 Astra 3 Hotbird Thor Eutelsat 9B
Bulgarien Sofia +1	1.4 +1.7 +6.8 +11.0	-24.0 +15.0
Dänemark	Kopenhagen	+2.5	-3.4	-0.4	-0.3	+9.1	+2,4
Finnland	Helsinki	+10.3 +5.2	+7.9 +6.8 +14.2	+9.0
Frankreich	Paris	-7.2	-13.9	-10.5	-9.2	+2.9	-5.8
Deutschland	Berlin	+2.6	-4.1	-0.7	+0.3	+10.8	+3.3
England	London	-7.8	-13.7	-10.7	-10.3	+0.6	-7.1
Griechenland Athen		-12.7 +1.3 +7.3	+13.4 +28.1	+18.0
Ungarn	Budapest	+6.9	-1.3	+3.0	+5.6	+17.5	+9.1
Italien	Rom	-0.4	-9.8	-5.0	-0.6	+14.6	+3.9
Polen	Warschau	+8.4 +1.5	+5.1 +6.1 +16.2	+9.1
Portugal	Lissabon	-23.7	-30.2	-27.0	-25.3	-10.1	-21.2
Spanien	Madrid	-17.6	-24.8	-21.2	-18.7	-3.2	-14.5
Belgien	Brüssel	-4.8	-11.2	-7.9	-7.0	+4.4	-4.1
Schweden	Stockholm	+6.4 +1.1	+3.8 +3.0 +11.0	+5.4
Schweiz	Bern	-3.8	-11.3	-7.5	-5.2	+7.8	-1.4
Österreich	Wien	+4.5	-3.4	+0.7	+3.0	+15.0	+6.5

5. Inbetriebnahme und Bedienung

5.1 Das System in Betrieb nehmen

Vergewissern Sie sich zunächst, dass alle Verbindungen zwischen Antenne, Steuergerät, Bedienteil und Receiver korrekt angeschlossen sind.

1. Schalten Sie das Steuergerät am Netzschalter ein.
2. Drücken Sie die 🔊 Taste auf der Vorderseite des Bedienteils. Die LED des zuletzt gewählten Satelliten leuchtet und die Antenne richtet sich auf.
3. Ist die Antenne aufgerichtet, wird automatisch nach dem gewählten Satelliten gesucht.
4. Wurde der gewählte Satellit gefunden, beginnt die Feinabstimmung und die bestmögliche Antennenposition zu bestimmen.
5. Sobald die Antenne den Satelliten eingeloggt hat, erscheint das Bild auf dem TV. Hinweis: Achten Sie darauf, das der Receiver bzw. TV auf dem gewählten Satelliten eingestellt ist (z. B. Astra 1, 19,2° Ost).

5.2 Einen anderen Satelliten wählen

Möchten Sie einen anderen Satelliten wählen, genügt es die ▲ oder ▼ Taste auf dem Bedienteil zu drücken. Den jeweils gewählten Satelliten erkennen Sie an der LED auf dem Bedienteil. Haben Sie den gewünschten Satelliten gewählt, sucht die Antenne automatisch die gewünschte Position.

5.3 Das System ausschalten

Um das System auszuschalten und die Antenne einzufahren, müssen Sie die ⏻ Taste auf der Vorderseite des Bedienteils drücken. Ist die Antenne komplett eingefahren, schaltet sich das System ab.

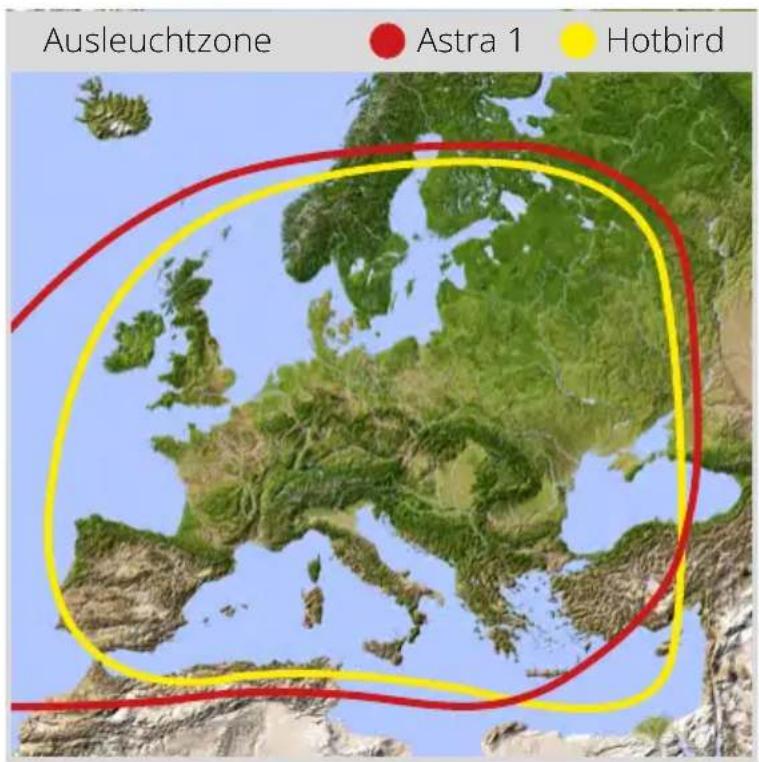

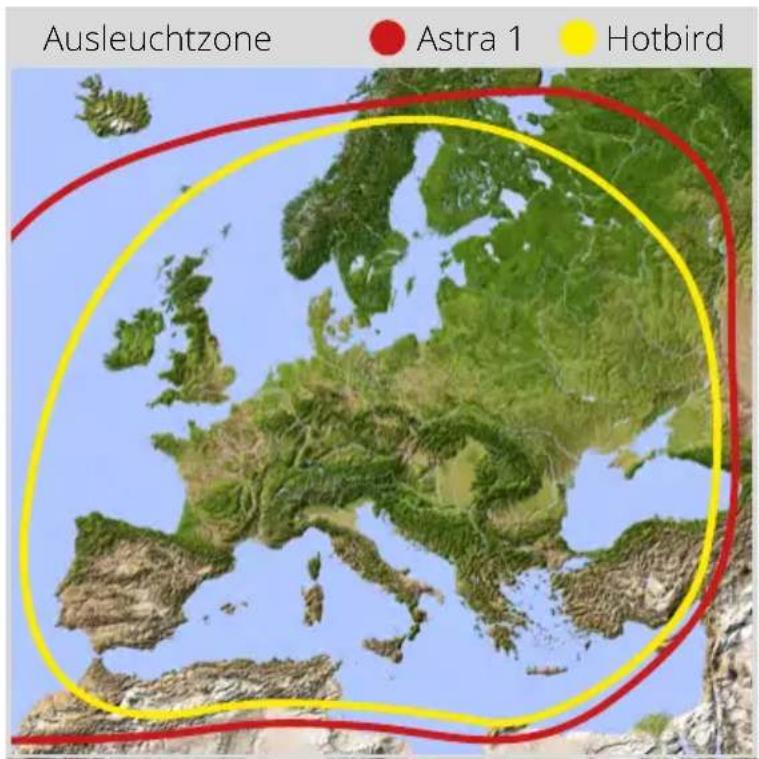

6. Empfangsreichweiten

Caravanman 65

Ausleuchtzone Astra 1 Hotbird

Caravanman 85

Ausleuchtzone Astra 1 Hotbird

Hinweis: In den Randgebieten der Ausleuchtzone kann es zu Empfangsstörungen kommen.

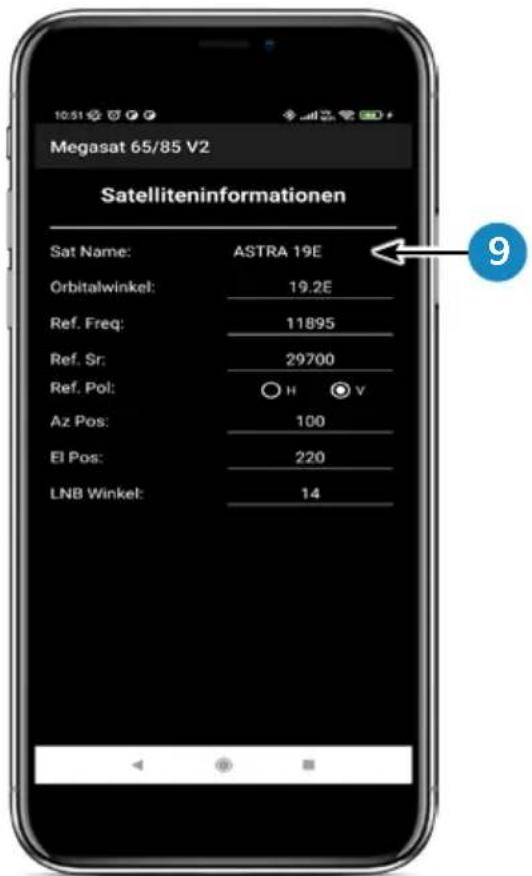

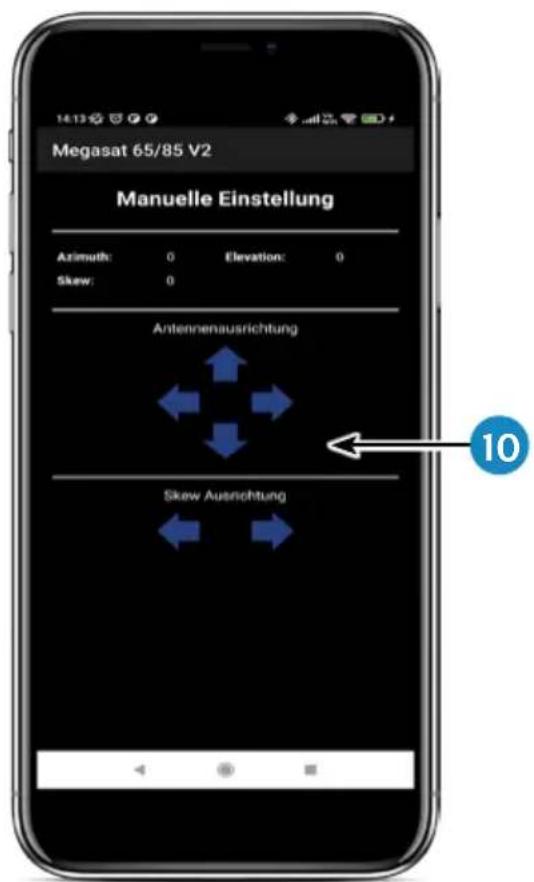

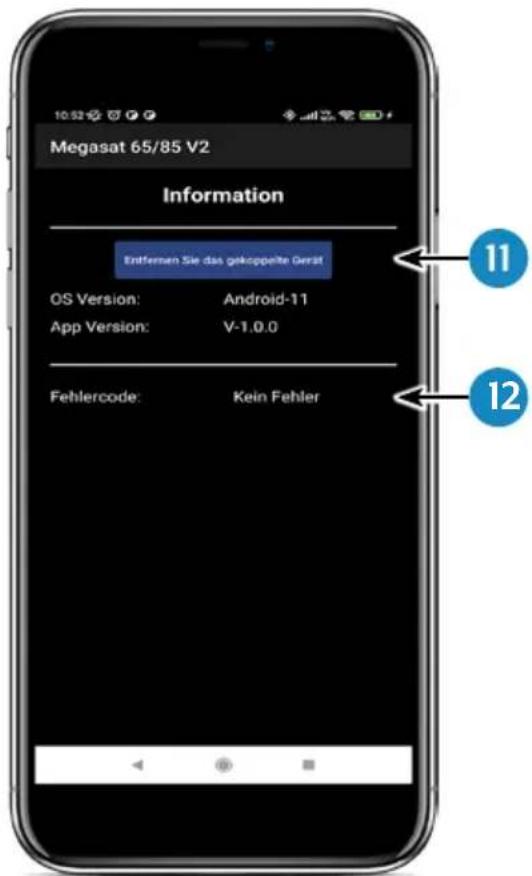

7. Steuerung über die App

7.1 Installation der App auf dem Mobilgerät

MEGASAT

Zunächst müssen Sie die App herunterladen. Diese finden Sie im AppStore und Google PlayStore unter folgendem Namen: Megasat 65/85 V2

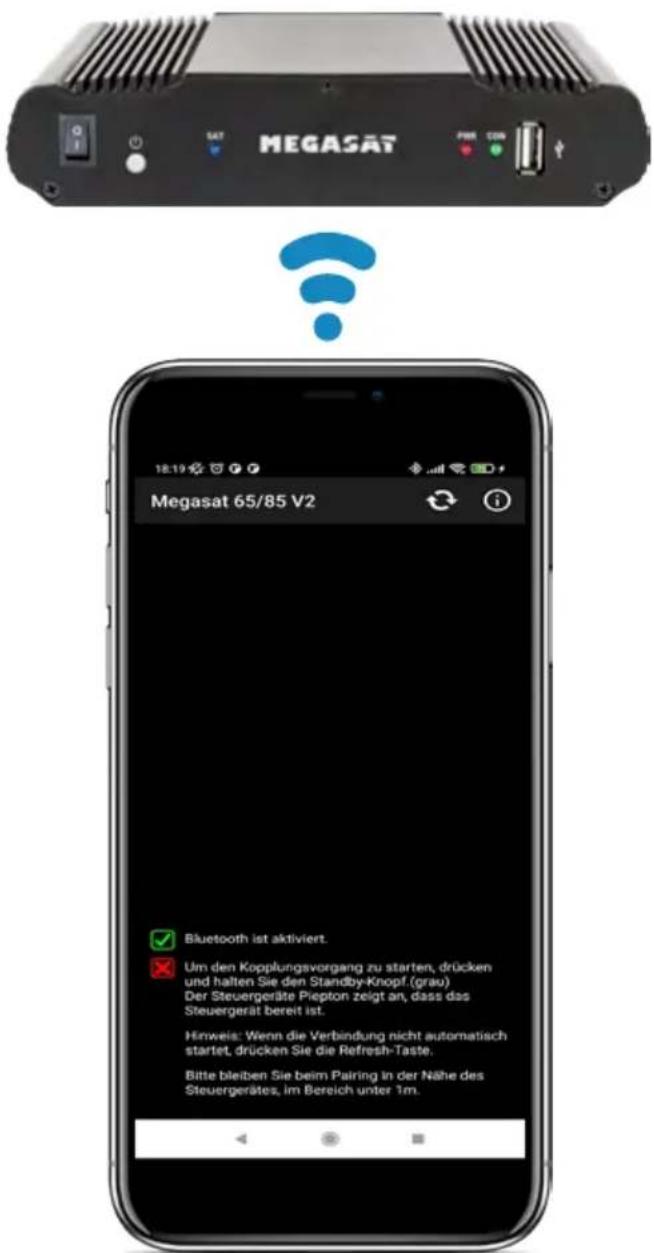

7.2 Verbindung mit dem Steuergerät

Bei der ersten Verwendung müssen Sie das Steuergerät mit dem Mobilgerät koppeln. Hinweis: Dies ist nur bei der ersten Verwendung nötig!

1. Öffnen Sie die Megasat-App.
2. Um den Kopplungsmodus zu aktivieren halten Sie die Standby-Taste (_) an der Vorderseite des Steuergerätes gedrückt, bis ein Signalton zu hören ist.
3. Warten Sie, bis Ihr Mobilgerät das Steuergerät erkennt. Hinweis: Achten Sie darauf, dass Sie Bluetooth® an Ihrem Mobilgerät aktiviert haben und Sie nur max. 5 Meter vom Steuergerät entfernt sind!
4. Wenn der Kopplungsprozess abgeschlossen ist, erscheint eine Meldung auf dem Mobilgerät.
5. Sollte dier Verbindung nicht automatisch hergestellt werden, drücken Sie die 📄-Taste in der App.

MEGASAT Megasat 65/85 V2 Bluetooth ist aktiviert. Um den Kopplungsvorgang zu starten, drücken und halten Sie den Standby-Knopf. (grau) Der Steuergeräte Piepton zeigt an, dass das Steuergerät bereit ist. Hinweis: Wenn die Verbindung nicht automatisch startet, drücken Sie die Refresh-Taste. Bitte bleiben Sie beim Pairing in der Nähe des Steuergerätes, im Bereich unter 1m.

7. Steuerung über die App

7.3 Erklärung der App

Megasat 65/85 V2 MEGASAT Verbunden Update ASTRA 19E HOTBIRD 13E ASTRA 28E ASTRA 23E EUTELSAT 9E THOR 1W Status: Standby

Megasat 6 Satellitesinformationen Manuelle Einstellung Synchronisierung zum Steuergerä Info Verbunden Update ASTRA 19E HOTBIRD 13E ASTRA 28E ASTRA 23E EUTELSAT 9E THOR 1W Status: Standby

1. Ändert den ausgewählten Satelliten (hoch / runter).
2. Öffnet oder schließt die Antenne.
3. Öffnet die Seite „Konfiguration“.
4. Aktualisiert die Satellitenkonfigurationen (Firmware-Update), wenn verfügbar.
5. Zeigt die Satellitenparameter an.
6. Öffnen Sie das Menü für die manuelle Einstellung.
7. Synchronisation mit dem Steuergerät. Wenn das Bedienfeld an das Steuergerät angeschlossen oder getrennt ist, ist eine Synchronisation erforderlich, um die Hardwareänderungen zu erkennen. Die Synchronisation ist auch notwendig, um Konfigurationsänderungen zu erhalten, die über USB vorgenommen wurden.
8. Zeigt die Geräteinformationen an.

7. Steuerung über die App

Megasat 65/85 V2 Satelliteninformationen Sat Name: ASTRA 19E Orbitalwinkel: 19.2E Ref. Freq: 11895 Ref. Sr: 29700 Ref. Pol: H V Az Pos: 100 El Pos: 220 LNB Winkel: 14

1. Wählen Sie den Satelliten aus, indem Sie auf den Satellitennamen drücken. Die Satelliteninformationen werden anschließend unten aufgelistet.

Megasat 65/85 V2 Manuelle Einstellung Azimuth: 0 Elevation: 0 Skew: 0 Antennenausrichtung Skew Ausrichtung 10

1. Drehen Sie im Menü „Manual Adjustment“ die Antenne mit den Pfeilen nach links und rechts für den Azimut (Drehung), oder drehen Sie die Antenne mit den Pfeilen nach oben und unten für die Elevation (Neigung).

7. Steuerung über die App

Megasat 65/85 V2 Information Entfernen Sie das gekoppelte Gerät OS Version: Android-11 App Version: V-1.0.0 Fehlercode: Kein Fehler

1. Wenn Sie die App mit dem Steuergrät trennen möchten, drücken Sie dieses Feld. Anschließend können Sie sich mit einem anderen bzw. neuen Steuergerät koppeln.

2. Falls während dem Betrieb mit dem System ein Fehler autritt, wird Ihnen hier ein Fehlercode angezeigt.

8. Fehlerbehebung

Während dem normalen Betrieb zeigen die LEDs des Bedienteils an, welcher Satellit gerade gewählt ist. Aber bei einem Fehler haben diese eine besondere Bedeutung, wie im Folgenden beschrieben.

Das Bedienteil verfügt über mehrere Indikatoren, um Meldungen über unerwartete oder fehlerhafte Zustände zu zeigen. Jede Meldung wird mit einem Alarmsignal vom Bedienteil angezeigt und die jeweiligen LEDs werden hervorgehoben:

Fehler 1 (LED 1):

Höhengeberfehler beim Öffnen.

Überprüfen Sie das Steuerkabel auf der Steuergeräteseite und auf der Antennenseite.

Fehler 2 (LED 2):

Höhengeberfehler beim Schließen. Überprüfen Sie das Steuerkabel auf der Steuergeräteseite und auf der Antennenseite.

Fehler 3 (LED 1 + LED 2):

Die Antenne kann die Azimutschalter nicht zum gewünschten Zeitpunkt erreichen. Überprüfen Sie, ob die Antenne auf ein Hinderniss stößt, die die Bewegung der Antenne einschränkt.

Fehler 4 (LED 3):

Während des Betriebs, wenn der Azimut-Schließseitenschalter (bei 0 Grad) unterbrochen wird. Überprüfen Sie das Steuerkabel auf der Steuergeräteseite und auf der Antennenseite.

Fehler 5 (LED 1 + LED 3):

Während des Betriebs, wenn der Azimut-Rücklaufschalter (bei 360 Grad) unterbrochen wird. Überprüfen Sie das Steuerkabel auf der Steuergeräteseite und auf der Antennenseite.

Fehler 6 (LED 2 + LED 3):

Während des Betriebs, wenn die Verbindung zum Frontschalter (bei 0 Grad) unterbrochen wird. Überprüfen Sie das Steuerkabel auf der Steuergeräteseite und auf der Antennenseite.

Fehler 7 (LED 1 + LED 2 + LED 3):

Während des Betriebs, wenn die Verbindung zum hinteren Seitenschalter (bei 180 Grad) unterbrochen wird ODER wenn das Steuerkabel nicht angeschlossen ist. Überprüfen Sie, ob das Steuerkabel angeschlossen ist. Überprüfen Sie, ob es mit dem Steuergerät verbunden ist.

8. Fehlerbehebung

Fehler 8 (LED 4):

Das LNB oder das LNB-Kabel ist nicht angeschlossen oder eines der beiden ist beschädigt. Überprüfen Sie, ob das LNB-Kabel an der Steuergeräteseite und der LNB-Seite angeschlossen ist.

Fehler 9 (LED 1 + LED 4):

Smartsearch Antennenboard, Sensorboard oder GPS-Karte ist nicht angeschlossen oder beschädigt. Überprüfen Sie, ob das Steuerkabel angeschlossen ist. Überprüfen Sie auch die internen Stifte der Steuerkabelseite und der Steuergeräteseite auf Beschädigungen.

Fehler 10 (LED 2 + LED 4):

Ausfall des Azimut-Motor-Encoders. Überprüfen Sie das Steuerkabel auf der Steuergeräteseite und auf der Antennenseite.

Fehler 11 (LED 1 + LED 2 + LED 4):

Ausfall des Azimut-Überstroms. Überprüfen Sie, ob die Antenne auf ein Hinderniss stößt, das die Bewegung der Antenne behindert.

Fehler 12 (LED 3 + LED 4):

Ausfall des Elevation-Überstromausfall. Überprüfen Sie, ob die Antenne auf ein Hinderniss stößt, die die Bewegung der Antenne einschränkt.

Fehler 20:

Die Antenne kann den Satelliten nicht finden. Überprüfen Sie, ob eine neuere Firmware der Antenne zur Verfügung steht (Transponder-Update). Eine aktuelle Firmware finden Sie auf der Homepage „www.megasat.tv“. Überprüfen Sie, ob ein Gebäude, ein Baum oder andere Hindernisse den Empfang mindern oder blockieren.

9. Firmware-Update

Von Zeit zu Zeit kommt es vor, dass die Firmware des Steuergerätes aktualisiert werden muss (z. B. bei einer Frequenzänderung des Satellitenbetreibers oder einer allgemeinen Verbesserung des Steuergerätes).

Die aktuelle Firmware finden Sie auf unserer Homepage www.megasat.tv

9.1 Update über einen USB-Stick

1. Kopieren Sie die Firmware-Datei auf einen geeigneten USB Stick. Der USB Stick sollte auf FAT32 formatiert sein und keine anderen Dateien beinhalten.

2. Vergewissern Sie sich, dass das Steuergerät am Hauptschalter ausgeschaltet ist.

3. Stecken Sie den USB-Stick mit der neuen Firmware in die USB-Buchse an der Vorderseite.

4. Schalten Sie nun das Steuergerät ein. Das Steuergerät bootet und startet den Updatevorgang automatisch. WICHTIG: Schalten Sie das Steuergerät während dem Updatevorgang nicht aus, um evtl. Schäden zu vermeiden!

5. Nach erfolgreichem Update schaltet sich das Steuergerät aus und startet automatisch neu. Der Updatevorgang ist nun beendet.

9.2 Update über das Smartphone oder Tablet

Wenn Frequenzänderungen von den Satellitenbetreibern vorgenommen wurden, wird die App automatisch aktualisiert. Es wird in der App ein Hinweis erscheinen, dass Sie die Antenne updaten sollten.

Achten Sie darauf, dass Sie am Mobilgerät Bluetooth ^® aktiviert haben und die Antenne mit dem Mobilgerät verbunden ist.

Folgen Sie anschließend den Anweisungen in der App.

10. Technische Daten

	Caravanman 65Premium V2	Caravanman 85Premium V2
Anzahl der Teilnehmer 1
Satelliten-Eingangsfrequenz	10.7 ~ 12.75 GHz
Polarisation Vertikal / Horizontal
Frequenzband Ku-Band
Frequenzbereich 10,7 GHz –	12,75 GHz
Antennenverstärkung 35,1 dBi @ 11,8 GHz 36,8 dBi @ 11,8 GHz
Empfangsleistung 45 dBW 43,5 dBW
Motor	2 Achsen DC-Motor
Winkelbereich Drehung 360° (20° pro Sekunde)
Winkelbereich Neigung:	0° ~ 75° (10° pro Sekunde)
Programmierte Satelliten	Astra 1 (19,2° Ost)Astra 2 (28,2° Ost)Astra 3 (23,5° Ost),Hotbird (13° Ost)Thor (0,8° West)Eutelsat 9 B (9° Ost)
Eingangsspannung	DC 12 ~ 24 Volt, 10 A
Betriebstemperatur:	-15°C ~ +50°C
Lagertemperatur	-30°C ~ +70°C
Spiegelgröße	66,0 x 71,0 cm (B/H)	77,0 x 85,0 cm (B/H)
Abmessungen Antenne (eingefahren)	66,0 x 20,0 x 87,0 cm (B/H/L)	77,0 x 20,0 x 100,0 cm (B/H/L)
Gewicht Antenne	12.1 kg	13,3 kg
Abmessungen Steuergerät	18,0 x 4,0 x 13,0 mm (B/H/T)

Hinweis 1:

Gewicht und Abmessungen sind nicht die absolut exakten Werte. Technische Daten können ohne vorherige Ankündigung geändert werden.

Hinweis 2:

Die Antennen Caravanman 65 / 85 Professional V2 bieten zusätzlich einen GPS-Empfänger, eine automatische Skew-Funktion und Anschlüsse für 2 Teilnehmer.

11. Abmessungen

11.1 Caravanman 65 V2

70 cm Drehpunkt 65 cm 33 cm 140 cm 33 cm 82,5 cm

max. Schwenkbereich

11. Abmessungen

11.2 Caravanman 85 V2

85 cm Drehpunkt 77 cm 33 cm 162 cm 33 cm 97,5 cm

max. Schwenkbereich

Konformitätsinformation

Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgendes Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinien 2014/30/EU (EMV), 2014/35/EU (LVD) und 2014/53/EU (RED) befindet:

Caravanman 65 Premium V2 (Artikel-Nr. 1500197)

Caravanman 65 Professional GPS V2 (Artikel-Nr. 1500198)

Caravanman 85 Premium V2 (Artikel-Nr. 1500199)

Caravanman 85 Professional GPS V2 (Artikel-Nr. 1500200)

Die Konformitätserklärung zu diesen Produkt liegt der Firma vor:

Megasat Werke GmbH, Brückenstraße 2a, D-97618 Niederlauer

Die Konformitätserklärung können Sie auf unserer Homepage downloaden:

WEEE Reg.-Nr. DE70592344

Version: 1.2 (Januar 2023) // Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Megasat Werke GmbH | Brückenstraße 2a | D-97618 Niederlauer | www.megasat.tv | [e-mail]

MEGASAT

MEGASAT Megasat 65/85 V2 Bluetooth ist aktiviert. Um den Kopplungsvorgang zu starten, drücken und halten Sie den Standby-Knopf.(grau) Der Steuergeräte Piepton zeigt an, dass das Steuergerät bereit ist. Hinweis: Wenn die Verbindung nicht automatisch startet, drücken Sie die Refresh-Taste. Bitte bleiben Sie beim Pairing in der Nähe des Steuergerätes, im Bereich unter 1m.

Megasat 6 Satellitexinformationen Manuelle Einstellung Synchronisierung zum Steuergerä Info Verbunden Update ASTRA 19E HOTBIRD 13E ASTRA 28E ASTRA 23E EUTELSAT 9E THOR 1W Status: Standby

Megasat 65/85 V2 Manuelle Einstellung Azimuth: 0 Elevation: 0 Skew: 0 Antennenausrichtung Skew Ausrichtung 10

Megasat 65/85 V2 Information Entfernen Sie das gekoppelte Gerät OS Version: Android-11 App Version: V-1.0.0 Fehlercode: Kein Fehler

Megasat Werke GmbH, Brückenstraße 2a, D-97618 Niederlauer

WEEE Reg.-Nr. DE70592344

Megasat Werke GmbH | Brückenstraße 2a | D-97618 Niederlauer | www.megasat.tv | [e-mail]

MEGASAT

MEGASAT Megasat 65/85 V2 Bluetooth ist aktiviert. Um den Kopplungsvorgang zu starten, drücken und halten Sie den Standby-Knopf.(grau) Der Steuergeräte Piepton zeigt an, dass das Steuergerät bereit ist. Hinweis: Wenn die Verbindung nicht automatisch startet, drücken Sie die Refresh-Taste. Bitte bleiben Sie beim Pairing in der Nähe des Steuergerätes, im Bereich unter 1m.

Megasat 6 Satelliteninformationen Manuelle Einstellung Synchronisierung zum Steuergerät Info Verbunden Update ASTRA 19E HOTBIRD 13E ASTRA 28E ASTRA 23E EUTELSAT 9E THOR 1W Status: Standby

Megasat 65/85 V2 Manuelle Einstellung Azimuth: 0 Elevation: 0 Skew: 0 Antennenausrichtung Skew Ausrichtung 10

Megasat 65/85 V2 Information Entfernen Sie das gekoppelte Gerät OS Version: Android-11 App Version: V-1.0.0 Fehlercode: Kein Fehler

Megasat Werke GmbH, Brückenstraße 2a, D-97618 Niederlauer

WEEE Reg.-Nr. DE70592344
