BEDIENUNGSANLEITUNG PLX 300E DIMPLEX

1. Hinweise für den Benutzer

HINWEIS Sehr geehrter Kunde, bewahren Sie die Anweisung sorgfältig auf und geben Sie diese gegebenenfalls an Nachbesitzer weiter. ACHTUNG! Diese Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verrin- gerten physischen, sensorischen oder menta- len Fähigkeiten oder Mangels an Erfahrung und Wissen benutzt werden, wenn sie beauf- sichtigt oder bezüglich des sicheren Ge- brauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren ver- stehen! Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dür- fen nicht durch Kinder ohne Aufsicht erfolgen! ACHTUNG! Kinder jünger als 3 Jahre sind fernzuhalten, es sei den, sie werden ständig überwacht. Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Gerät ein- und ausschalten, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwie- sen wurden und die daraus resultierenden Gefahren verstanden haben, vorausgesetzt, dass das Gerät in seiner normalen Ge- brauchslage platziert oder installiert ist! ACHTUNG! Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Gerät nicht einschalten, das Gerät nicht reinigen oder die Wartung durchführen! ACHTUNG! Das nebenstehende Symbol ist am Heizgerät angebracht und bedeu- tet, dass das Heizgerät nicht abge- deckt werden darf! ACHTUNG! Einige Teile des Gerätes können sehr heiß werden und Verbrennungen verursachen. Be- sondere Vorsicht ist bei Kindern oder schutz- bedürftigen Personen geboten! ACHTUNG! In Räumen, in denen feuergefährliche Stoffe verwendet werden (z.B. Lösungsmittel), darf das Heizgerät nicht betrieben werden. ACHTUNG! Das Gerät ist so zu installieren, dass es nicht von einer sich in der Badewanne oder unter der Dusche befindlichen Person berührt wer- den kann! ACHTUNG! Wenn das Netzkabel beschädigt ist, muss es vom Hersteller oder dessen Kundendienst- vertretung oder einer vergleichbar qualifizier- ten Person ausgetauscht werden, um Gefah- renquellen auszuschalten! HINWEIS Das Gerät darf nur zur Raumlufterwärmung innerhalb geschlossener Räume verwendet werden.

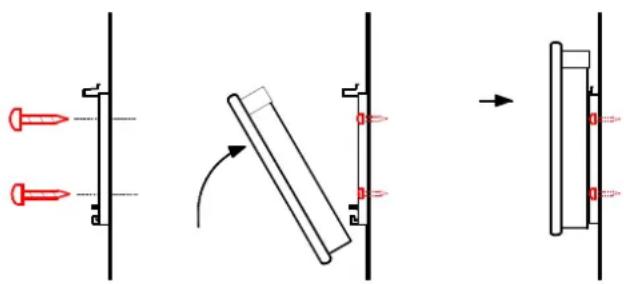

2. Montage, Installation, Mindestabstände

ACHTUNG! Das Gerät nicht unter einer Wandsteckdose installieren! Die Mindestabstände müssen eingehalten werden. Ferner ist an der Gerätevorderseite ein Abstand von 500 mm vorzusehen. Das Heizgerät muss horizontal ausgerichtet an einer senkrechten Wand, wie im Bild dargestellt, installiert werden. Alle Maße in mm. Bei der Montage ist der Schutzbereich nach den aktu- ellen Installationsvorschriften zwingend zu beachten. Die Steckdose bzw. Netzanschlussdose muss nach der Montage zugänglich sein. Darauf achten dass die Luft unten und oben am Gerät ungehindert ein- und austreten kann

Awww.dimplex.de 1811/D DE-3 PLX 050E - PLX 300E Deutsch HINWEIS Eine Montage an Holzwänden ist zulässig. Wandmontage ACHTUNG! Der an der Rückseite des Gerätes mitgelie- ferte Original-Wandhalter muss verwendet werden. HINWEIS Beim Bohren auf in der Wand befindliche Elektro- oder Rohrleitungen achten! Wandhalter von der Rückseite des Gerätes entfernen. Dazu die beiden Federn nach unten drücken.. Befestigungslöcher bohren. Wandhalter fest an der Wand verschrauben. Gerät in die unteren Schlitze des Wandhalters ein- hängen. Gerät nach oben klappen und zur Verriegelung in die Federn einrasten.

3. Elektrischer Anschluss

Die Spannungsangabe auf dem Typschild muss mit der Netzspannung übereinstimmen. Die Leitung darf nicht am Gehäuse anliegen. Es ist empfehlenswert, für die Stromversorgung einen eigenen Stromkreis vorzusehen.

Stecker in Steckdose einstecken. Stecker muss für Notfälle immer zugänglich sein. PLX 300E Das Gerät darf nur von einem Elektrofachmann nach den geltenden Sicherheitsvorschriften installiert und repariert werden. Heizgerät erden! Anschluss nur an fest verlegte Leitungen! In der elektrische Installation ist eine Trennvorrichtung vorzusehen mit mindestens 3 mm Kontaktöffnung an jedem Pol (z.B. Sicherungsautomat)!

4. Überhitzungsschutz

Zu Ihrer Sicherheit ist das Heizgerät mit einem Überhit- zungsschutz ausgerüstet. Wird die Luftzirkulation ge- stört (z.B. durch Verhängen oder Zustellen des Luftgit- ters), so schaltet das Gerät automatisch ab. In diesem Fall sollte die Stromversorgung des Heizge- rätes für einige Minuten unterbrochen werden (Stecker ziehen, Sicherung ausschalten), damit sich das Gerät ausreichend abkühlen kann. Vor Wiederinbetriebnahme des Gerätes Ursachen für das Ansprechen des Überhitzungsschutzes beseiti- gen.

Zur Reinigung muss das Gerät vom Netz getrennt und abgekühlt sein. Die Außenseite kann durch Abwischen mit einem weichen, feuchten Lappen gereinigt werden. Zur Reinigung keine Scheuerpulver oder Möbelpolitu- ren verwenden, da diese die Oberfläche beschädigen können. Staubansammlungen im Gerät können von außen mit einem Staubsauger entfernt werden.

Erscheint im Display die Anzeige Err, liegt eine Störung vor. Störmeldung löschen Taste ENTER zehn Sekunden lang gedrückt hal- ten. Anzeige Err erlischt. Gerät ist wieder funktionsbereit. Falls Fehler erneut auftritt, Werk-Kundendienst verständigen. Anzeige Bedeutung Maßnahmen Err1 Temperatur-Sen- sor defekt. Werk-Kundendienst verständigen. Err2 Fenster-Überwa- chung ausgelöst. Fenster schließen. Störmeldung löschen. Gegebenenfalls Funk- tion deaktivieren, siehe Kapitel 11.6 Err3 Heizgerät über- hitzt. siehe Kapitel 4. Störmeldung löschen. Err4 Umgebungstem- peratur über- schritten. Werk-Kundendienst verständigen. Err9 Zeitverlust. Störmeldung löschen. Zeit erneut eingeben. Err10 Heizelement defekt. Werk-Kundendienst verständigen.DE-4 1811/D www.dimplex.de Deutsch PLX 050E - PLX 300E

7. Reglerbeschreibung

Das Heizgerät ist mit einem einstellbaren elektroni- schen Regler, bestehend aus einem Display und sechs Touchscreen Tasten, ausgestattet. Die Bedieneinheit befindet sich auf der Oberseite rechts. Alle Einstellun- gen können mit Hilfe der sechs Tasten auf der Bedien- oberfläche eingestellt werden. Auf dem Display werden die eingestellten Funktionen und Werte angezeigt.

7.2 Tastenfunktionen

HAUPTMENÜ Einstellung Datum und Zeit Timer Wochenprogramm Manueller Betrieb Frostschutz-Betrieb ZURÜCK Rückkehr zum vorherigen Programmpunkt Tasten

Dienen zur Navigation durch das Menü und ändern der Einstellwerte. ENTER Speichern der Einstellungen. VORZUG Sonderfunktionen wie wechseln zum nächsten Pro- grammpunkt im Timer-Betrieb oder aktivieren des Rüc- klauf-Timers.

Bei Betätigung einer Taste leuchtet das Display auf. Erfolgt für eine längere Zeit keine Änderung erlischt die Anzeige. Wird keine Taste betätigt, kehrt die Anzeige nach 30 Sekunden zum Hauptmenü zurück. Durch Drücken der ENTER-Taste wird die 4-stellige Geräte PIN, sowie eine mögliche Bluetooth Verbin- dung anzeigt (aktuell ohne Funktion).

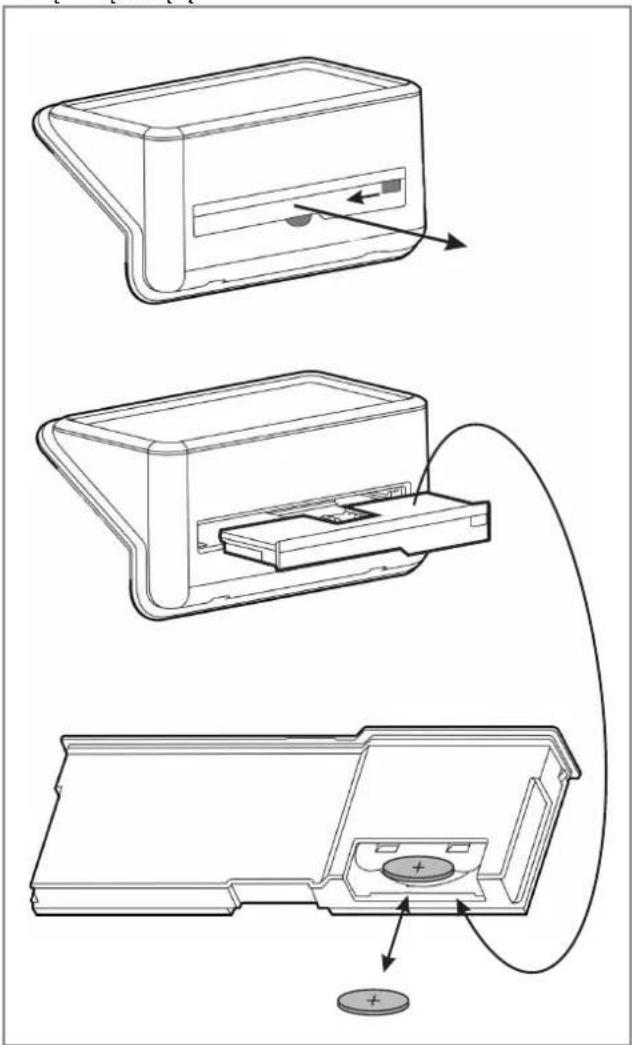

HINWEIS Die Steuerung enthält eine Echtzeituhr mit Kalender- funktion. Die Uhr besitzt eine Knopfzelle (Typ CR2032, 3V), die im Falle eines Netzausfalls die Uhr mit Strom versorgt. Das Batteriefach befindet sich an der Rückseite der Bedieneinheit. Batteriefach entriegeln (A) und herausziehen (B). Batterie befindet sich auf der Rückseite (C). Knopfzelle herausziehen und wechseln (D). Auf Polarität achten (+ Pol wie dargestellt). Zusammenbau in umgekehrter Reihenfolge Ein/AusUhrzeitWochentagZurück Menü VorzugEinstelltastenTaste EnterAdaptiver StartFenster-ÜberwachungGesperrtAudioVerbindungTimerManuellFrostschutzUhrzeit/DatumVorzug

8. Mögliche Betriebsarten

8.1 Timer Wochenprogramm

Bis zu vier Heizprogramme (Ein/Aus) für jeden Wo- chentag einstellbar. Jedem Heizprogramm kann eine Raumtemperatur vorgegeben werden. Symbol TIMER wird im Display angezeigt.

8.2 Manueller Betrieb

Manuelle Vorgabe der Raumtemperatur. Symbol HAND wird im Display angezeigt.

Vorgabe einer Frostschutztemperatur von 7° C. Symbol FROST wird im Display angezeigt. HINWEIS In allen Betriebsarten kann die Raumtemperatur mit den

Tasten verändert werden. Im Timer-Programm wird diese Änderung nur für das aktuelle Zeitprogramm ausgeführt.

9.1 Einstellen der Uhrzeit und des Datums

Die Steuerung beinhaltet eine Echtzeituhr mit Kalen- derfunktion. Zur Einstellung von Datum und Zeit folgende Schritte ausführen: Taste MENÜ drücken. Mit Tasten

Symbol DATUM & ZEIT aus- wählen. Symbol blinkt. Taste ENTER drücken. Die Uhrzeit blinkt. Erneut Taste ENTER drücken. Stundenanzeige blinkt. Mit Tasten

Stunden einstellen. Taste ENTER betätigen. Minutenanzeige blinkt. Mit Tasten

Minuten einstellen. Taste ENTER betätigen. Uhrzeit blinkt. Taste ENTER erneut betätigen. Die Uhrzeit wird gespeichert und die Anzeige TAG & MONAT blinkt. Mit Tasten

Tag einstellen. Taste ENTER betätigen. Monatsanzeige blinkt. Mit Tasten

Monat einstellen. Taste ENTER betätigen. Anzeige JAHR blinkt. Mit Tasten

Jahr einstellen. Taste ENTER betätigen. Das Datum wird gespeichert. Taste ZURÜCK betätigen um zur Hauptanzeige zurückzukehren.

10.1 Heizbetrieb einschalten/ausschalten

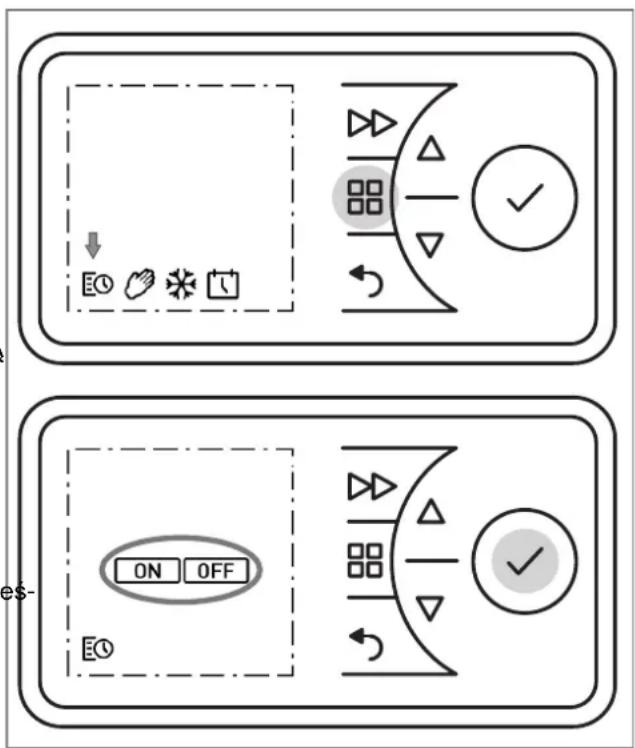

Heizbetrieb einschalten Taste HAUPTMENÜ betätigen Mit Tasten

Symbol HAND oder TIMER auswählen. Symbol ON blinkt. Taste ENTER betätigen =>Heizbetrieb Ein. Heizbetrieb ausschalten Taste HAUPTMENÜ betätigen Symbol TIMER blinkt. Taste ENTER betätigen. Symbol ON blinkt. Mit Tasten

Symbol OFF auswählen. Symbol OFF blinkt. Taste ENTER betätigen => Heizbetrieb Aus.DE-6 1811/D www.dimplex.de Deutsch PLX 050E - PLX 300E

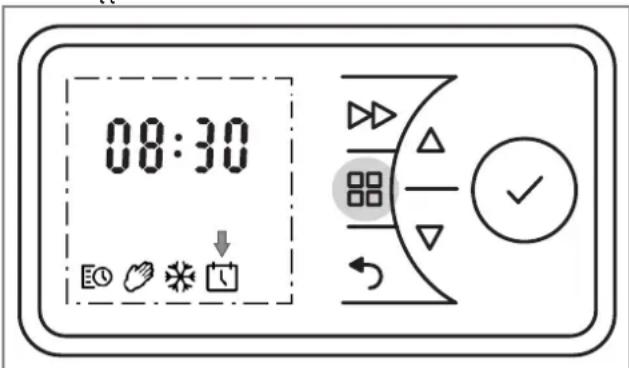

10.2 Timer Wochenprogramm

HINWEIS Es wird empfohlen, die Betriebsart Timer zu nutzen, um die Betriebskosten zu reduzieren. Die Nutzung des Gerätes im manuellen Heizbetrieb kann zu erhöhten Betriebskosten führen. Der Timer ist werkseitig vorprogrammiert. Vier Zeit- blöcke pro Tag stehen zur Verfügung und diese können für jeden Wochentag individuell angepasst werden. Zum Ändern dieser Profile folgende Schritte durchfüh- ren: Taste MENÜ drücken. Symbol TIMER blinkt. Taste ENTER drücken. Symbol ON blinkt. Mit Tasten

Symbol TIMER auswählen. Symbol TIMER blinkt. Taste ENTER drücken. Wochentag auswählen: 1 = Montag 5 = Freitag 2 = Dienstag 6 = Samstag 3 = Mittwoch 7 = Sonntag 4 = Donnerstag Mit Tasten

Tag auswählen. Taste ENTER betätigen. P1 (Programm 1) blinkt. Taste ENTER drücken. Einschaltzeit blinkt. Taste ENTER drücken. Stundenanzeige blinkt. Mit Tasten

Stunden einstellen. Taste ENTER betätigen. Minutenanzeige blinkt. Mit Tasten

Minuten einstellen. Taste ENTER betätigen. Raumtemperatur blinkt. Mit Tasten

Temperatur einstellen. Taste ENTER betätigen. Ausschaltzeit blinkt. Taste ENTER drücken. Stundenanzeige blinkt. Mit Tasten

Stunden einstellen. Taste ENTER betätigen. Minutenanzeige blinkt. Mit Tasten

Minuten einstellen. Taste ENTER betätigen. P2 (Programm 2) blinkt. Die Programme P2, P3 und P4 können auf gleiche Weise eingestellt werden. Um die neu eingestellten Programme P1 - P4 auf weitere Tage zu kopieren, drücken Sie die Taste ENTER. Die Anzeige COPY blinkt. Taste ENTER betätigen. Anzeige COPY erscheint dauerhaft. Wochentag blinkt. Mit Tasten

weitere Wochentage aus- wählen. Jeweils mit Taste ENTER betätigen. Die ausgewählten Wochentage, werden am obe- ren Rand des Displays angezeigt. Zum Beenden mit Tasten

COPY aus- wählen. Die Anzeige COPY blinkt. Taste ENTER betätigen. Die Einstellungen werden gespeichert. Symbol ON blinkt. Taste ZURÜCK betätigen um zur Standardanzeige zurückzukehren.

10.3 Manueller Betrieb

HINWEIS Im manuellen Betrieb ist der Timer Wochenprogramm deaktiviert. Die Vorgabe der Raumtemperatur erfolgt manuell. Drücken Sie die Taste MENÜ. Mit Tasten

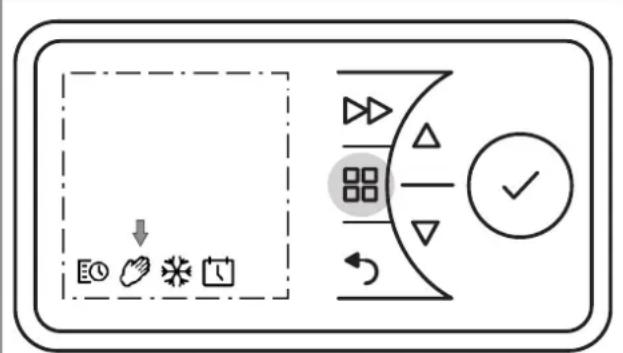

Symbol HAND auswählen. Symbol HAND blinkt. Taste ENTER drücken. Das Symbol ON blinkt. Taste ENTER drücken. Mit Tasten

Vorgabe einer Frostschutztemperatur von 7° C für die folgenden 24 Stunden. Taste MENÜ betätigen. Mit Tasten

Symbol FROST auswählen. Symbol FROST blinkt. Taste ENTER drücken. Anzeige Symbol FROST und Temperatur 7° C.

Der Rücklauf-Timer ermöglicht es dem Benutzer, ein einmaliges, zeitlich begrenztes Heizprogramm zu akti- vieren. Taste MENÜ drücken. Symbol TIMER blinkt. Taste ENTER betätigen. Symbol ON blinkt. Mit Tasten

Symbol OFF auswählen. Symbol OFF blinkt. Taste ENTER betätigen => Heizbetrieb Aus. Taste VORZUG betätigen. Heizbetrieb erfolgt für 30 Minuten (Werkseinstellung). Bei Bedarf Raumtemperatur mit den Tasten

verändern. Zum vorzeitigen Beenden Heizgerät ausschalten. Heizdauer Rücklauf-Timer

ie maximale Heizdauer, werksseitig auf 2 Stunden be- grenzt und in vier Stufen zu je 30 Minuten veränderbar, kann wie in der Tabelle dargestellt angepasst werden. Taste MENÜ und Taste VORZUG fünf Sekunden lang gedrückt halten. Anzeige rb blinkt. Taste ENTER drücken. Das Symbol ON blinkt. Taste ENTER drücken. Das Heizdauer-Programm blinkt. Varianten siehe Tabelle, linke Spalte (Werk- seinstellung 2 h). Mit Tasten

das gewünschte Heizdauer- Programm auswählen. Taste ENTER drücken. Die Raumtemperatur blinkt. Mit Tasten

10.6 Mindest-Raumtemperatur

Mit dieser Funktion kann sichergestellt werden, dass beispielsweise im Timer-Betrieb (Wochenprogramm) auch während der OFF-Zeiten eine Mindest-Raumtem- peratur vorgegeben wird. HINWEIS Die Vorgabe gilt auch für die Funktion Rücklauftimer. Frostschutzbetrieb hat Vorrang. Taste MENÜ und Taste VORZUG fünf Sekunden lang gedrückt halten. Anzeige rb blinkt. Taste

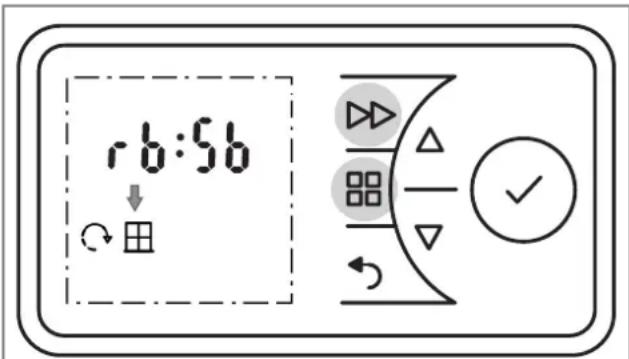

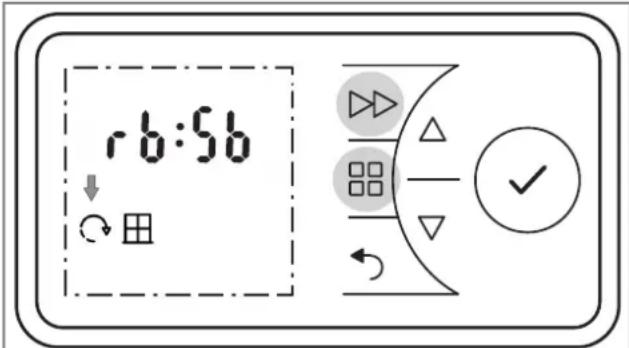

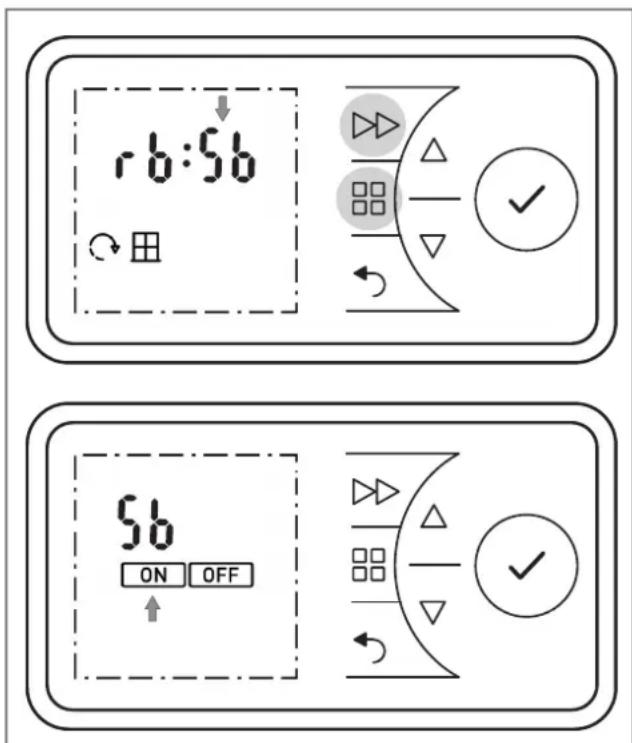

drücken. Das Anzeige Sb blinkt. Taste ENTER drücken. Das Symbol ON blinkt. Taste ENTER drücken. Die Mindest-Raumtempe- ratur (werkseitig 16° C) blinkt. Mit Tasten

die Mindest-Raumtempera- tur einstellen und mit ENTER bestätigen. Taste ZURÜCK betätigen um zur Standardanzeige zurückzukehren.

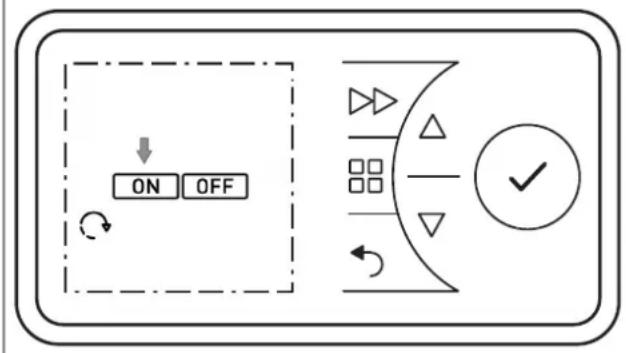

10.7 Adaptiver Start

Diese Funktion gewährleistet, dass die eingestellte Raumtemperatur exakt zu Beginn der Einschaltzeit er- reicht ist, z.B. in Verbindung mit einem Zeit-Programm. Beispiel: Im Timermenü ist für 07:00 Uhr eine Soll-Raumtempe- ratur von 22°C vorgegeben.Die aktuelle Raumtempe- ratur beträgt 17° C. Das Heizgerät schaltet entspre- chend frühzeitig ein, damit die vorgegebene Raumtemperatur von 22° C zum Zeitpunkt 07:00 Uhr erreicht wird. Taste MENÜ und Taste VORZUG fünf Sekunden lang gedrückt halten. Anzeige rb blinkt. Mit Tasten

Symbol ADAPTIVER START auswählen. Symbol blinkt. Taste ENTER drücken. Mit Tasten

ON oder OFF wählen um die Funktion ein- oder auszuschalten. Taste ZURÜCK betätigen um zur Standardanzeige zurückzukehren.www.dimplex.de 1811/D DE-9 PLX 050E - PLX 300E Deutsch

11.1 Umstellung Sommer- / Winterzeit

Die Uhr wechselt automatisch zwischen Sommer- und Winterzeit. Diese Funktion kann manuell deaktiviert oder aktiviert werden. Taste MENÜ drücken. Symbol TIMER blinkt. Mit Tasten

Symbol DATUM & ZEIT aus- wählen. Symbol blinkt. Taste ENTER drücken. Die aktuelle Uhrzeit blinkt. Taste

drücken. Das Anzeige dSt blinkt. Taste ENTER drücken. Das Symbol ON blinkt. Mit Tasten

ON oder OFF wählen um die Funktion ein- oder auszuschalten. Mit ENTER bestätigen. Taste ZURÜCK betätigen um zur Standardanzeige zurückzukehren.

Ton-Rückmeldung bei Betätigung einer Taste. Taste MENÜ, Taste ZURÜCK und Taste ENTER fünf Sekunden lang gedrückt halten. Anzeige SP blinkt. Mit Tasten

Symbol TON auswählen. Symbol blinkt. Taste ENTER drücken. Mit Tasten

ON oder OFF wählen um die Funktion ein- oder auszuschalten. Taste ZURÜCK betätigen um zur Standardanzeige zurückzukehren.DE-10 1811/D www.dimplex.de Deutsch PLX 050E - PLX 300E

11.3 Temperatur-Einheit, Maximal-Temperatur

In diesem Menü können zwei Funktionen eingestellt werden: Anzeige Temperatureinheit Anzeige wählbar zwischen Grad Celsius und Grad Fahrenheit. Maximal-Temperatur Einstellbare Maximaltemperatur festlegen. Taste MENÜ, Taste ZURÜCK und Taste ENTER fünf Sekunden lang gedrückt halten. Anzeige SP blinkt. Taste ENTER drücken. Anzeige °C blinkt. Mit Tasten

°C oder °F auswählen. HINWEIS In den meisten europäischen Ländern ist die Tempera- tureinheit ° C gebräuchlich. Taste ENTER drücken. Anzeige Maximal-Tempe- ratur blinkt Mit Tasten

einstellbare Maximaltempe- ratur vorgeben. Mit ENTER bestätigen. Taste ZURÜCK betätigen um zur Standardanzeige zurückzukehren.

Mit dieser Funktion können Sie die Bedienelemente sperren. Taste ZURÜCK und Taste ENTER drei Sekunden lang gedrückt halten. Das Symbol GEPERRT erscheint in der Anzeige. Zum entsperren Taste ZURÜCK und Taste ENTER erneut drei Sekunden lang gedrückt halten. HINWEIS Wenn die Tastensperre aktiviert ist, können keine Ein- stellungen vorgenommen werden.

11.5 Funktionen einschränken

Die Funktionen, Rücklauf-Timer und die Verstellung der Werte für die Mindest- bzw. Maximal-Temperatur können mit einem Code gesperrt werden. Die Sperre erfolgt über das Festlegen und Eingeben eines vierstelligen Codes.

Taste MENÜ, Taste ZURÜCK und Taste ENTER 10 Sekunden lang gedrückt halten. Anzeige SP blinkt. Mit Taste

Symbol TASTENSPERRE auswählen. Mit ENTER bestätigen. Erste Stelle blinkt.www.dimplex.de 1811/D DE-11 PLX 050E - PLX 300E Deutsch Mit Taste

die erste Stelle des Num- merncodes zwischen 0 bis 9 einstellen. Taste ENTER drücken. In gleicher Weise die Stellen 2, 3 und 4 des Num- merncodes einstellen. Taste ENTER drücken. Die Funktionen Rücklauf- Timer (rb) und Mindest/ Maximal-Temperatur (SP) sind gesperrt. Taste ZURÜCK betätigen um zur Standardanzeige zurückzukehren.

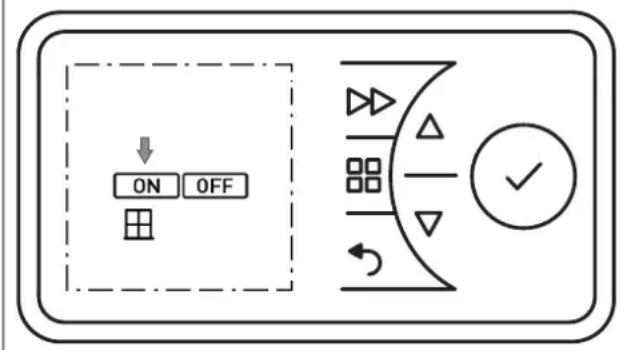

11.6 Fenster-Überwachung

Das Raumheizgerät ist mit einer Überwachungsfunktion ausgestattet, die erkennt, ob durch ein geöffnetes Fenster unnötig Energie verbraucht wird. In diesem Fall reduziert das Heizgerät die Heizleistung. Die Funktion FENSTER- ÜBERWACHUNG ist werkseitig aktiviert. HINWEIS In nicht isolierten oder zugigen Räumen kann die Raumtemperatur schnell absinken, ebenso bei nicht ausreichend dimensionierten Heizgräten. In diesem Fall die Funktion Fenster-Überwachung deaktivieren. So aktivieren bzw.deaktivieren Sie diese Funktion: Taste MENÜ und Taste VORZUG fünf Sekunden lang gedrückt halten. Anzeige rb blinkt. Mit Tasten

Symbol FENSTER auswäh- len. Symbol blinkt. Taste ENTER drücken. Das Symbol ON blinkt. Mit Tasten

Symbol ON oder OFF aus- wählen. Symbol blinkt. Taste ENTER drücken. Taste ZURÜCK betätigen um zur Standardanzeige zurückzukehren.

11.7 Rücksetzen auf Werkseinstellung

Setzt alle durch den Benutzer vorgenommenen Ein- stellungen auf die voreingestellten Werkseinstellungen zurück. Taste ENTER fünf Sekunden lang gedrückt halten. Anzeige INFO blinkt. Mit Tasten

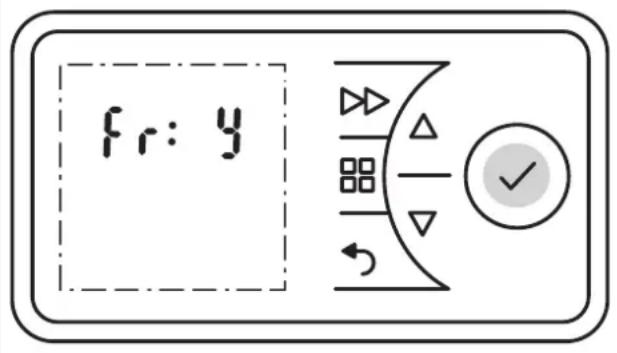

Anzeige Fr auswählen. Sym- bol blinkt. Taste ENTER betätigen. Anzeige N (= nein) blinkt. Mit Tasten

Anzeige Y auswählen. Sym- bol blinkt. Taste ENTER drücken. Alle Werte werden auf Werkseinstellung zurückgesetzt. Einstellungen Uhrzeit und Datum vornehmen.DE-12 1811/D www.dimplex.de Deutsch PLX 050E - PLX 300E

11.8 Sollwert erhöhen

Das Raumheizgerät wird werkseitig mit einem einstell- baren Temperaturbereich von 7°C bis 26° C ausgelie- fert. Der obere Grenzwert kann bei Bedarf erhöht (ma- ximal 32° C) oder abgesenkt werden. Taste MENÜ, Taste ZURÜCK und Taste ENTER fünf Sekunden lang gedrückt halten. Anzeige SP blinkt. Taste ENTER drücken. Anzeige °C blinkt. Taste ENTER drücken. Anzeige 26 (werkseitig ein- gestellter Grenzwert) blinkt. Mit Tasten

gewünschten Grenzwert er- höhen oder absenken. Taste ENTER drücken. Taste ZURÜCK betätigen um zur Standardanzeige zurückzukehren.

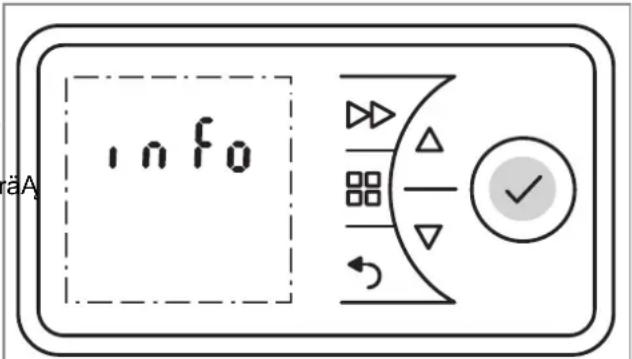

11.9 Serviceinformationen

HINWEIS Diese Informationen sind ausschließlich für den Ser- vice-Techniker bestimmt. Folgende Informationen können angezeigt werden: UI-Nummer: Service-Nummer Display CC-Nummer: Service-Nummer Elektronik ID-Nummer: Service-Nummer Heizgerät Taste ENTER fünf Sekunden lang gedrückt halten. Anzeige INFO blinkt. Mit Tasten

Anzeige Ui, CC oder id aus- wählen. Taste ZURÜCK zweimal betätigen um zur Standar- danzeige zurückzukehren. HINWEIS Anzeige id ist ein Code mit 12 Stellen. Die ersten 4 Stellen werden auf Ebene1 angezeigt. Mit den Tasten oder kann die nächste Ebene (2,3) ausgewählt werden.

Für dieses Produkt übernehmen wir 2 Jahre Garantie gemäß unseren Garantiebedingungen.

13. Entsorgungshinweis

Das Gerät nicht im allgemeinen Hausmüll ent- sorgen, sondern einer örtlichen Entsorgungs- stelle zuführen.

14. Technische Daten

Glen Dimplex Deutschland GmbH Tel.: [phone] Am Goldenen Feld 18 Fax.: [phone] D - 95326 Kulmbach Email: [e-mail] Gerätetyp PLX 050E, PLX 075E PLX 100E, PLX 150E PLX 200E, PLX 250E/300E Nennspannung 1/N/PE, 230 - 240 V~ Schutzart IP24, spritzwassergeschützt Abmessungen (B x H x T) 450 x 430 x 108 mm, 620 x 430 x 108 mm 620 x 430 x 108 mm, 690 x 430 x 108 mm 860 x 430 x 108 mm, 860 x 430 x 143 mm Gewicht 4,8 kg, 6,2 kg 6,2 kg, 6,6 kg 8,0 kg, 8,6 kg Wärmeleistung Nennwärmelei- stung

max, C 0,5 kW, 0,75 kW 1,0 kW, 1,5 kW 2,0 kW, 3,0 kW Eigenverbrauch Bei Nennwärme- leistung

min 0,0 W 0,0 W 0,0 W Im Bereitschafts- zustand

0,5 W 0,5 W 0,5 W Regelorgan für Wärmeabgabe Elektronischer Raumtemperaturregler mit Wochenprogramm, Fenster-Überwachung, adaptive Regelung des Heizbeginns und Betriebszeitbegrenzungwww.dimplex.de/en 1811/D EN-2 PLX 050E - PLX 300E English
