BEDIENUNGSANLEITUNG AirBreeze 360UV Laserliner

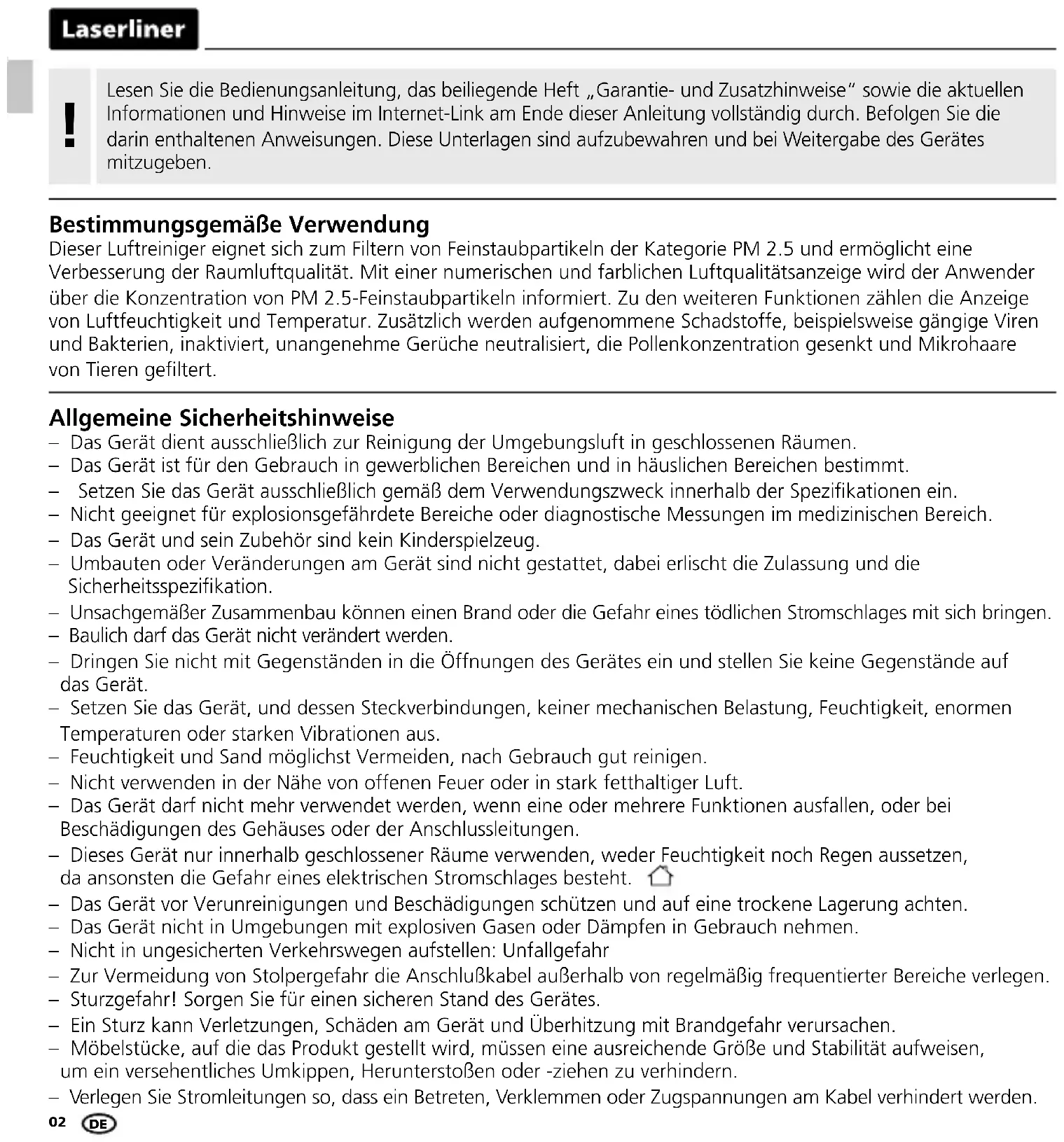

20% ... 95% rH02 DE DE Allgemeine Sicherheitshinweise – Das Gerät dient ausschließlich zur Reinigung der Umgebungsluft in geschlossenen Räumen. – Das Gerät ist für den Gebrauch in gewerblichen Bereichen und in häuslichen Bereichen bestimmt. – SetzenSiedasGerätausschließlichgemäßdemVerwendungszweckinnerhalbderSpezikationenein. – Nicht geeignet für explosionsgefährdete Bereiche oder diagnostische Messungen im medizinischen Bereich. – Das Gerät und sein Zubehör sind kein Kinderspielzeug. – Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezikation. – Unsachgemäßer Zusammenbau können einen Brand oder die Gefahr eines tödlichen Stromschlages mit sich bringen. – Baulich darf das Gerät nicht verändert werden. – Dringen Sie nicht mit Gegenständen in die Öffnungen des Gerätes ein und stellen Sie keine Gegenstände auf das Gerät. – Setzen Sie das Gerät, und dessen Steckverbindungen, keiner mechanischen Belastung, Feuchtigkeit, enormen Temperaturen oder starken Vibrationen aus. – Feuchtigkeit und Sand möglichst Vermeiden, nach Gebrauch gut reinigen. – Nicht verwenden in der Nähe von offenen Feuer oder in stark fetthaltiger Luft. – Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen, oder bei Beschädigungen des Gehäuses oder der Anschlussleitungen. – Dieses Gerät nur innerhalb geschlossener Räume verwenden, weder Feuchtigkeit noch Regen aussetzen, da ansonsten die Gefahr eines elektrischen Stromschlages besteht. – Das Gerät vor Verunreinigungen und Beschädigungen schützen und auf eine trockene Lagerung achten. – Das Gerät nicht in Umgebungen mit explosiven Gasen oder Dämpfen in Gebrauch nehmen. – Nicht in ungesicherten Verkehrswegen aufstellen: Unfallgefahr – Zur Vermeidung von Stolpergefahr die Anschlußkabel außerhalb von regelmäßig frequentierter Bereiche verlegen. – Sturzgefahr! Sorgen Sie für einen sicheren Stand des Gerätes. – Ein Sturz kann Verletzungen, Schäden am Gerät und Überhitzung mit Brandgefahr verursachen. – Möbelstücke, auf die das Produkt gestellt wird, müssen eine ausreichende Größe und Stabilität aufweisen, um ein versehentliches Umkippen, Herunterstoßen oder -ziehen zu verhindern. – Verlegen Sie Stromleitungen so, dass ein Betreten, Verklemmen oder Zugspannungen am Kabel verhindert werden. Bestimmungsgemäße Verwendung Dieser Luftreiniger eignet sich zum Filtern von Feinstaubpartikeln der Kategorie PM 2.5 und ermöglicht eine Verbesserung der Raumluftqualität. Mit einer numerischen und farblichen Luftqualitätsanzeige wird der Anwender über die Konzentration von PM 2.5-Feinstaubpartikeln informiert. Zu den weiteren Funktionen zählen die Anzeige von Luftfeuchtigkeit und Temperatur. Zusätzlich werden aufgenommene Schadstoffe, beispielsweise gängige Viren und Bakterien, inaktiviert, unangenehme Gerüche neutralisiert, die Pollenkonzentration gesenkt und Mikrohaare vonTierengeltert. Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen sind aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

AirBreeze 360UV Sicherheitshinweise beachten. Nichtbeachten der Sicherheitshinweise hat eine Gefährdung für Personen, Umwelt und das Produkt zur Folge.

– Das Netzkabel nicht unter Teppichen, Läufern, Bodenbelägen oder Möbeln bzw. Geräten verlegen: Brandgefahr. – Achten Sie besonders auf den Schutz der Steckverbindungen zum Gerät und zu Steckdosen. – DasGerätistfürdieAufstellungaufeinerfesten,ebenenOberächevorgesehen. – Überhitzungsgefahr! Blockieren oder Verdecken Sie keine Lüftungsöffnungen am Gerät, während des Betriebes nicht abdecken. – Vermeiden Sie einen Standort in der Nähe von offenen Flammen oder anderen Wärmequellen (Heizungen, Öfen, Verstärker, usw.). Durch Überhitzung wir die Nutzungsdauer beeinträchtigt und es kann eine Brandgefahr entstehen. – Trennen Sie das Gerät während eines Gewitters oder wenn es über einen längeren Zeitraum nicht verwendet wird stets von der Stromversorgung. – Der Netzstecker muss jederzeit leicht zugänglich sein. – Beim Herausziehen aus einer Steckdose immer nur am Netzstecker anfassen, niemals am Kabel ziehen, um Stromschlag und Brandgefahr durch Beschädigungen zu vermeiden. – Reinigen Sie den Netzstecker in regelmäßigen Abständen. – Stecken Sie den Netzstecker immer komplett in die Steckdose ein. – Ablagerungen und Kontaktübergänge können zu Kurzschluss, Überhitzung und Brandgefahr führen. – Fassen Sie das Netzkabel und den Stecker nicht mit feuchten Händen an. – Nehmen Sie das Gerät bei einer der folgenden Situationen sofort vom Stromnetz: - Ein Schalter, die Anzeige oder eine Funktion arbeitet nicht mehr korrekt. - Ein RCD-Schutzschalter, ein Leistungsschalter oder eine Sicherung ist durchgebrannt. - Das Netzkabel oder der Stecker haben sich erhitzt. - Das Gerät gibt ungwöhnliche Gerüche, Geräusche oder Vibrationen von sich. - Bei allen anderen ungewöhnlichen Vorgängen oder Fehlern. – Trennen Sie die Stromverbindung, bevor Sie den Filter wechseln oder das Gerät reinigen. – Betreiben Sie den Luftreiniger nicht ohne Filter. – Die Filter dürfen nicht verpackt verbaut werden. – Das Gerät zeigt einen anstehenden Filterwechsel an, es kann aber trotz der Anzeige normal weiterbetrieben werden. – Beispielhafte Fehlanwendungen, die der Benutzer ausschließen muss: - Der Einsatz: - in Feuchträumen (wie Badezimmer, Sanitärräume) - als Ablage, insbesondere das Abstellen von mit Flüssigkeit gefüllten Behältern. - mit Verwendung von nassen Gegenständen in unmittelbarer Nähe - außerhalb der erlaubten Umgebungsbedingungen - im Freien - in explosiven oder brennbaren Atmosphären - Das Abdecken der Lüftungsöffnungen. - Das Einführen von leitfähigen Gegenständen durch die Lüftungsschlitze. - Die Manipulation oder das Umgehen von Sicherheitseinrichtungen. – Werden Sicherheitshinweise und Anweisungen nicht eingehalten können elektrischer Schlag, Brand und/oder schwere Verletzungen die Folge sein. DE04 Sicherheitshinweise Umgang mit Elektromagnetischen Störungen – Das Gerät hält die Vorschriften und Grenzwerte für die Sicherheit und elektromagnetische Verträglichkeit gemäß der Richtlinien 2014/35/EU (Niederspannung / LVD) und 2014/30/EU (elektromagnetische Verträglichkeit / EMV) ein. – Hiermit erklärt Umarex GmbH & Co KG, dass das Elektrogerät AirBreeze 360UV den Anforderungen und sonstigen Bestimmungen der europäischen Niederspannungs-Richtlinie 2014/35/EU (LVD) und der EMV-Richtlinie 2014/30/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://laserliner.com – Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von PersonenmitHerzschritmachern,sindzubeachten.DieMöglichkeiteinergefährlichenBeeinussungoderStörung von und durch elektronische Geräte ist gegeben. Sicherheitshinweise Umgang mit künstl. optischer Strahlung OStrV – Das Gerät enthält eine UV-C-Lichtquelle mit 253,7 nm Wellenlänge zur Entkeimung der Luft. – Ein Entweichen von UV-C-Strahlung, auch bei geöffnetem Gehäuse, wird durch geeignete technische Maßnahmen sicher verhindert. – Eine Beschädigung des Gehäuses kann zum Entweichen gefährlicher UV-C-Strahlung führen. – UV-C-Strahlung kann bereits in geringen Dosen Augen und Haut schädigen. Geräte, welche offensichtlich beschädigt sind, dürfen nicht betrieben werden. Blicken Sie nicht in die Lichtquelle. – Lesen Sie die Wartungsanweisungen, bevor Sie das Gerät öffnen. – Das Gerät muss vor dem Austausch der UV-C-Lichtquelle vom Stromnetz getrennt werden. Die UV-C-Lichtquelle muss getrennt entsorgt werden. DEAirBreeze 360UV

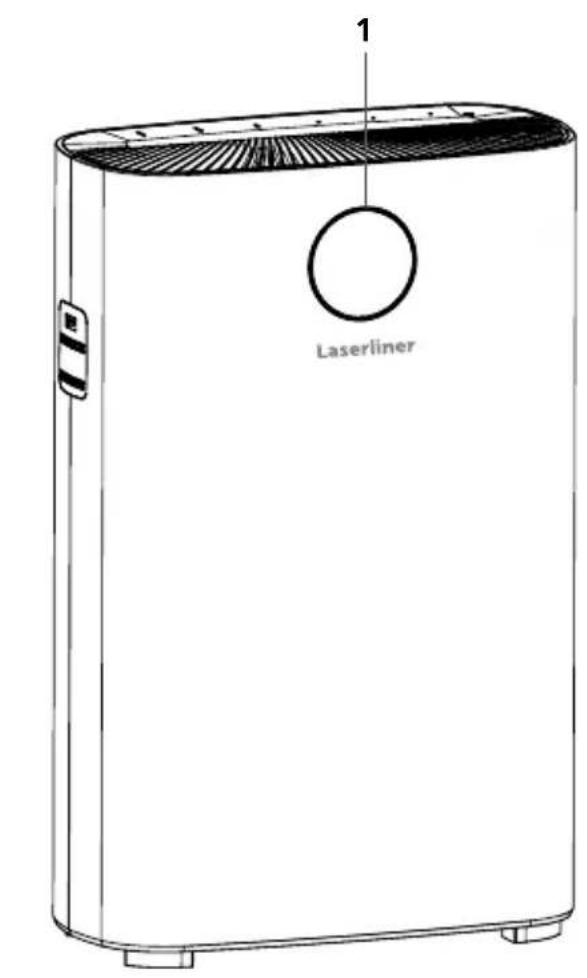

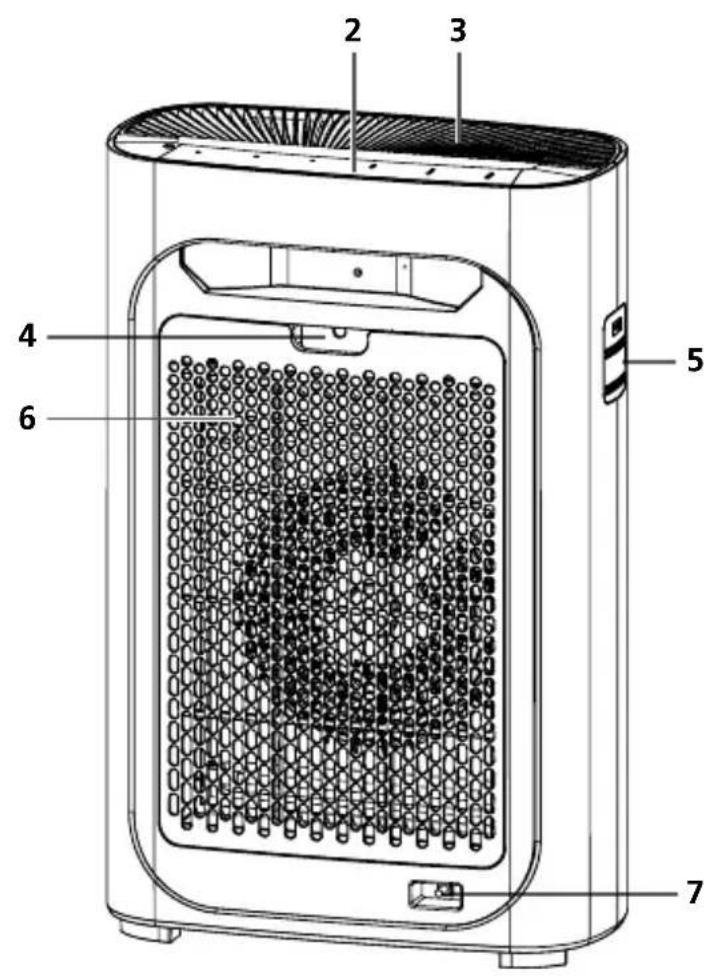

4 Öffnung zum Entfernen der Filterabdeckung 5 Luftqualitätssensor 6 Filterabdeckung 7 Netzanschluss 1 Display mit farbiger Luftqualitätsanzeige und automatisch wechselnder Anzeige von PM 2.5-Wert, Temperatur, Luftfeuchtigkeit 2 Bedienfeld 3 Luftauslass Warnzeichen StromschlaggefahrHeißeOberäche DE06

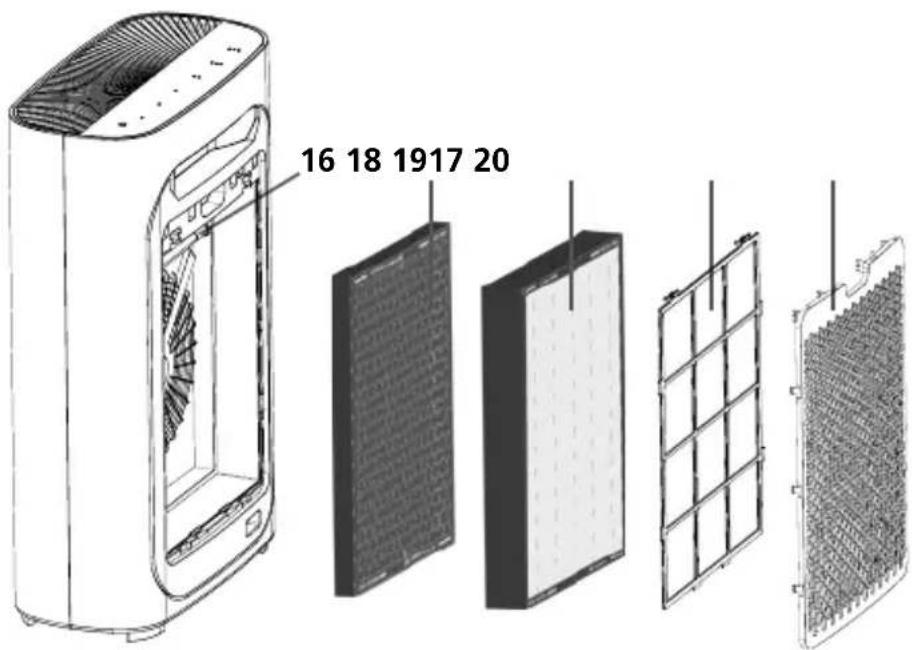

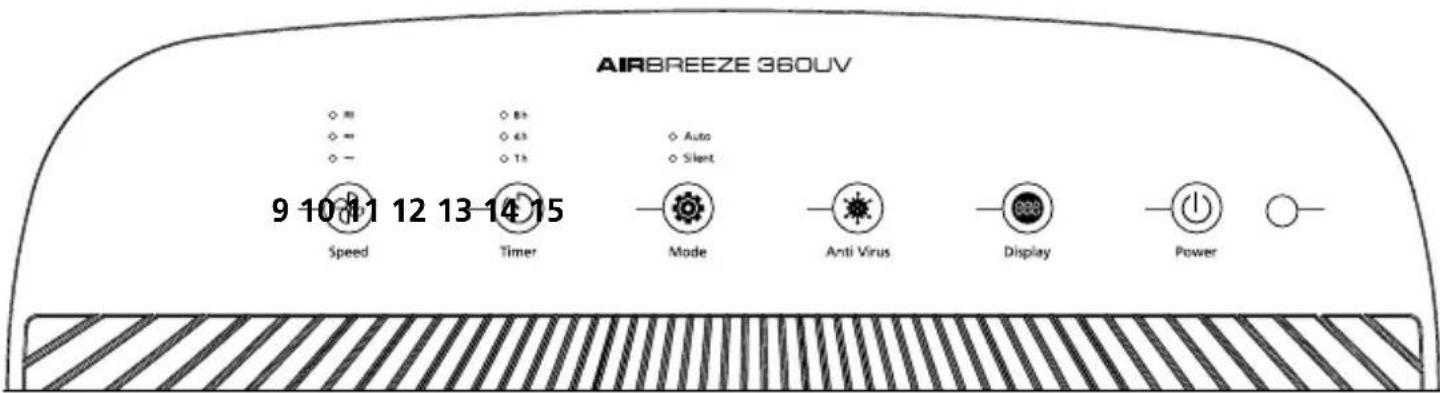

16 UV-C-Desinfektions- lampe: Hemmt die Vermehrung vieler gängiger Bakterien und Viren 17 Aktivkohlelter 18 HEPA13 Filter 19 Vorlter 20 Filterabdeckung 9 Lüftergeschwindigkeit 12 UV-C-Bestrahlung AN-/AUS-Taste 14 AN-/AUS-Taste 10 Timer-Funktion 13 Display-Beleuchtung AN-/AUS-Taste Filter-Reset-Taste 15 Schlafmodus- Helligkeitssensor 11 Auto- und Nachtmodus DE07 AirBreeze 360UV 50 cm Filter Beim Starten des Geräts erfolgt das Blinken der Luftqualitätsanzeige. Nach einer Dauer von 5 Sekunden wird der richtige PM-Wert angezeigt. Die Luftqualität wird während jedem Starten des Automatikmodus erkannt.

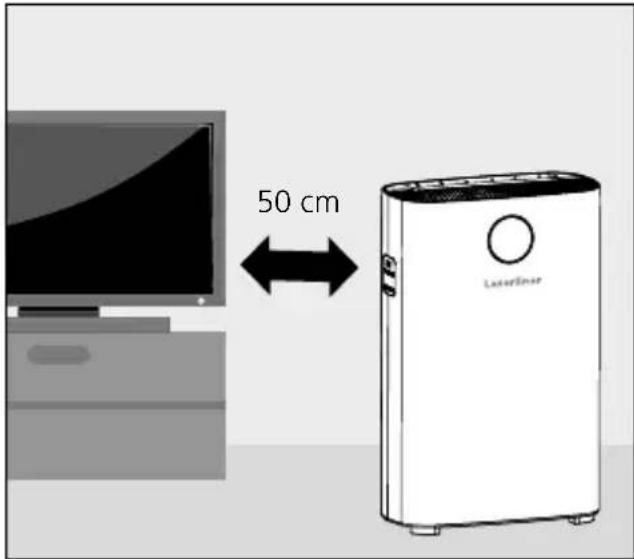

Stecken Sie den Netzstecker in die Steck-Dose ein. Nach dem Ertönen einer kurzen Melodie und dem 2-maligen Blinken aller Anzeigen leuchtet die Stand-by-Anzeige rot. Durch Drücken der AN-/AUS-Taste (14) wird der Automatikmodus aktiviert.Positionieren Sie den Luftreiniger mit Mindestabständen von 50 cm seitlich und 10 cm nach hinten zu den nächsten Gegenständen und elektrischen Geräten. Radios und Fernseher können in ihrer Funktion beeinträchtigt werden, wenn deren Netzstecker und der Netzstecker des Luftrei-nigers an derselben Steckdosenleiste eingesteckt werden. Nutzen Sie aus diesem Grund getrennte Stromquellen. Zur Sicherstellung der einwandfreien Funktion darf kein Abdecken oder Überbauen des Luftreinigers erfolgen. Luftreiniger richtig aufstellen

Die UV-C-Desinfektionslampe (16) hemmt die Vermehrung vieler gängiger Bakterien und Viren. Mit dem Aktivkohle-lter(17)werdenüchtigeorganischeVerbindungen(VOCs)undGaseausderLuftentfernt.PerHEPA13-Filter(18)werden gesundheitsschädliche Partikel, darunter Feinstaubpartikel, Pollen, Milben und Rauchpartikel, entfernt. Der Vorlter(19)unterbindetdasEindringenvonPartikeln,dieeineGrößevonmehrals2,5mmhaben.Dadurchwirddie Lebensdauer der dahinter liegenden Filter verlängert. DE08 Funktionen

Anzeige Indikator Feinstaubpartikel

Farbindikator blau grün violett rot Status perfekt gut normal schlecht Feinstaubpartikel PM 2.5 sind Industrieabgase, die aufgrund ihrer geringen Größe besonders tief in die Atemwege eindringen und die Lunge nachhaltig schädigen. Hinweis: Drücken Sie die Display-Taste (13), wenn Sie die Luftqualitätsanzeige ausschalten möchten.

Filter-Reset Zum Zurücksetzen der Filtersättigungsanzeige halten Sie die Display-Taste (13) für die Dauer von 5 Sekunden gedrückt. Erst nachdem das Gerät einen Filterwechsel registriert hat, ist diese Funktion verfügbar. Display-Beleuchtung Zum Ein- und Ausschalten der Farbanzeige von der Luftqualitätsanzeige drücken Sie die Display-Taste (13). UV-C Funktion (inkl. Ionisierung) Um die UV-C-Bestrahlung und -Desinfektion zu starten, drücken Sie die Anti Virus-Taste (12). Zum Starten des Ionisators halten Sie die Taste für 5 Sekunden gedrückt. Schlafmodus Im Schlafmodus wird der Lichtsensor aktiviert, welcher die Umgebungshelligkeit erfasst. Wenn die Lichtintensität gering ist, werden alle Leuchtanzeigen des Gerätes gedimmt und gleichzeitig erfolgt der automatische Wechsel in die niedrigste Lüftergeschwindigkeit. Timer-Funktion einstellen DrückenSiedieseTaste(10),umdieautomatischeAbschaltungnach1,4oder8Std.zuaktivieren. Lüfterstärke einstellen Es können vier Lüftergeschwindigkeiten gewählt werden. DE09 AirBreeze 360UV

Farbindikator blau grün violett rot Status perfekt gut normal schlecht

1. Ein fälliger Wechsel der Filter wird durch Blinken der

Display-Taste (13) signalisiert.

2. Schalten Sie den Luftreiniger aus und trennen Sie ihn vom

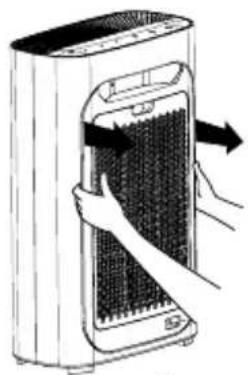

3. Entfernen Sie die Filterabdeckung durch Ziehen am Griff an

der Oberseite (a + b). 4.EntfernenSienacheinanderdenVorlter,denHEPA13Filter sowiedenAktivkohlelterdurchZiehen(d)andendafür vorgesehen Laschen.

5. Entfernen Sie die Verpackung der neuen Filter vor dem

Einbau. 6.SetzenSiedenneuenAktivkohlelter,HEPA13Filterund Vorlterein(c).AchtenSiedarauf,dassderVorlterinallen 6 Rastungen fest sitzt.

7. Setzen Sie die Filterabdeckung wieder in die unten

bendlichenÖffnungenein.DrückenSiedieFilterab- deckung vorsichtig nach vorne in die Rastungen, bis sie fest sitzt (e). Wechseln der Filter

1. Stellen Sie den Luftreiniger auf eine ebene Fläche und

entfernen Sie alle Verpackungsteile.

2. Entfernen Sie die Filterabdeckung durch Ziehen am Griff

an der Oberseite (a + b). 3.EntfernenSienacheinanderdenVorlter,denHEPA13Filter sowiedenAktivkohlelterdurchZiehen(d)andendafür vorgesehen Laschen.

4. Entfernen Sie sämtliches Verpackungsmaterial von den

Filtern. 5.SetzenSiedenAktivkohlelter,HEPA13FilterundVorlter wiederein(c).AchtenSiedarauf,dassderVorlterinallen 6 Rastungen fest sitzt.

6. Setzen Sie die Filterabdeckung wieder in die unten be-

ndlichenÖffnungenein.DrückenSiedieFilterabdeckung vorsichtig nach vorne in die Rastungen, bis sie fest sitzt (e). Installieren der Filter vor der ersten Benutzung

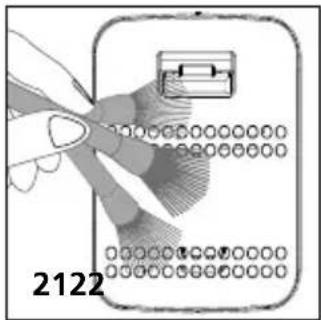

Energieverbrauch und Umwelt Das Gerät ist mit energieeffizienter Technologie nach dem Stand der Technik ausgestattet, um die immer knapper werdenden natürlichen Ressourcen in unserer Umwelt zu schonen. Dennoch kann durch unsachgemäße Benutzung ein erhöhter Energieverbrauch entstehen. Schalten Sie das Gerät aus, wenn die Luftqualität bereits gut ist, wenn extern belüftet wird, wenn sich keine Personen im Raum befinden. Wird das Gerät längere Zeit nicht genutzt, ziehen Sie den Netzstecker heraus. Damit der Luftreiniger die bestmögliche Leistung erreicht, führen Sie alle 2 Monate eine Reinigung mit einer weichen Bürste (21) durch. Entfernen Sie die Schutzabdeckung (22) und reinigen den Luftqualitäts- sensor am Einlass und Auslass vorsichtig mit feuchten Wattestäbchen (23). Bei der Verwendung des Luftreinigers in sehr staubigen Umgebungen müssen Sie die Reinigungsintervalle verkürzen. Hinweise zur Wartung und Pflege Reinigen Sie das Gehäuse mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Reinigungs- u. oder Wartungsarbeiten nur bei gezogenem Netzstecker durchführen. Das Gerät vor Verunreinigungen und Beschädigungen schützen und auf eine trockene Lagerung achten. Hinweis:UmSchädenzuvermeiden,säubernSiedenVorlternurmitgeringerSaugleistung.

Nutzen Sie zum Entfernen von Schmutzpartikeln eine weiche Bürste oder alternativ einen Staubsauger (24). Der Filter kann auch mit Wasser oder Seifenwasser gereinigt werden. Nur vollständig getrocknete Filter dürfen wieder in den Luftreiniger eingebaut werden. Reinigung Luftqualitätssensor

DE11 AirBreeze 360UV Technische Daten (Technische Änderungen vorbehalten. Rev22W26) Messgröße Konzentration Feinstaub PM2.5, Temperatur, relative Luftfeuchte Feinstaub Messbereich Genauigkeit 0…5000 μg/m

25 μg/m³ Umgebungstemperatur Messbereich Genauigkeit Auösung

0…50°C ±0.5 °C 1°C Luftfeuchte Messbereich (relativ) Genauigkeit (absolut) Auösung 20…95%rH ±3%rH 5%rH Sensortyp Infrared dust sensor, Polymer humidity sensitive resistor Stromversorgung Netzspannung 230V / 50 Hz Arbeitsbedingungen 0°C … 60°C, Luftfeuchtigkeit max. 75% rH, nicht kondensierend Lagerbedingungen -10°C … 60°C, Luftfeuchtigkeit max. 85% rH, nicht kondensierend Kabellänge 1,5 m Abmessungen (B x H x T) 410 x 630 x 210 mm Gewicht 7000 g Technische Daten(TechnischeÄnderungenvorbehalten.Rev22W28) Messgröße Konzentration Feinstaub PM2.5, Temperatur, relative Luftfeuchte Feinstaub Messbereich Genauigkeit 0…5000μg/m

25μg/m³ Umgebungstemperatur Messbereich Genauigkeit Auösung
