Produkttyp	8-Kanal Audio-Verstärkerempfänger
Marke	JL Audio
Modell	XDM8008
Verstärkertopologie	Ultra-schnelle Klasse D NexD™
Stromversorgung	12 V DC (12 V Bordnetz mit negativer Masse)
Empfohlene Sicherung	80 A (in weniger als 45 cm Entfernung zur Batterie installieren)
Nenn-RMS-Leistung (14,4 V, <1% THD+N)	75 W x 8 an 4 Ω, 100 W x 8 an 2 Ω, 150 W x 4 gebrückt an 8 Ω, 200 W x 4 gebrückt an 4 Ω
Nenn-RMS-Leistung (12,5 V, <1% THD+N)	60 W x 8 an 4 Ω, 90 W x 8 an 2 Ω, 120 W x 4 gebrückt an 8 Ω, 180 W x 4 gebrückt an 4 Ω
Frequenzgang	12 Hz – 22 kHz (+0/-1 dB)
Signal-Rausch-Abstand (A-bewertet, 20 Hz-20 kHz)	> 104 dB bezogen auf Nennleistung, > 84 dB bezogen auf 1 W
Dämpfungsfaktor	> 150 bei 50 Hz / 4 Ω, > 75 bei 50 Hz / 2 Ω
Anzahl der Eingänge	8 (vier Stereo-Paare, RCA)
Eingangsspannungsbereich	200 mV – 4 V RMS
Aktive Filter	4 unabhängige Filter (Kanäle 1-2, 3-4, 5-6, 7-8): Hochpass, Tiefpass, 50-500 Hz, 12 dB/Oktave, deaktivierbar
Eingangsmodi	2 Kanäle, 4 Kanäle, 8 Kanäle
Einschaltmodi	Fernbedienung (+12 V), Gleichspannungserkennung, Signalerfassung
Fernbedienung der Lautstärke	HD-RLC oder MHD-RLC (optional)
Abmessungen (L x B x H)	374 mm x 180 mm x 52 mm
Sicherheit	Wasserbeständig (nicht untertauchen), professionelle Installation empfohlen, Sicherung erforderlich
Wartung und Reinigung	Vermeiden Sie Eintauchen und Hochdruckwasserstrahlen. Mit einem weichen, trockenen Tuch reinigen.

Häufig gestellte Fragen - XDM8008 JL Audio

Wie installiere ich die Sicherung des Verstärkers?

Installieren Sie eine geeignete Sicherung (oder einen Schutzschalter) innerhalb von 45 cm (18 Zoll) vom Pluspol der Batterie. Für ABYC/NMEA-Anwendungen muss der Schutz innerhalb von 18 cm (7 Zoll) von der Batterie angebracht sein, es sei denn, das Kabel befindet sich in einem Gehäuse oder Kabelkanal.

Was ist die maximale Ausgangsleistung?

Bei 14,4 V beträgt die RMS-Leistung 75 W x 8 an 4 Ω, 100 W x 8 an 2 Ω, 150 W x 4 gebrückt an 8 Ω und 200 W x 4 gebrückt an 4 Ω (bei <1% THD+N).

Wie stelle ich die Eingangsempfindlichkeit (Input Sens.) ein?

Trennen Sie die Lautsprecher. Stellen Sie die Lautstärke der Quelle auf 3/4. Verwenden Sie ein Wechselspannungsvoltmeter und eine Sinuswelle (1 kHz für Fullrange, 50 Hz für Subwoofer). Erhöhen Sie Input Sens. auf die im Anhang A angegebene Zielspannung.

Welche Filtertypen sind verfügbar und wie werden sie konfiguriert?

Jedes Kanalpaar (1-2, 3-4, 5-6, 7-8) verfügt über einen einstellbaren Aktivfilter: Off (Vollbereich), HP (Hochpass, dämpft Bässe), LP (Tiefpass, dämpft Höhen). Die Grenzfrequenz ist von 50 bis 500 Hz mit einer Flankensteilheit von 12 dB/Oktave einstellbar.

Wie konfiguriere ich den Eingangsmodus (Input Mode)?

Je nach Anzahl der verwendeten Eingänge: 2 Ch. verwendet nur die Eingänge 1 und 2 (Kanäle 3,5,7 folgen Kanal 1; 4,6,8 folgen Kanal 2). 4 Ch. verwendet die Eingänge 1-2 und 5-6. 8 Ch. verwendet alle 8 Eingänge unabhängig.

Was tun, wenn die Status-LED rot wird?

Die rote LED zeigt einen aktivierten Schutzmodus an (Überhitzung oder Kurzschluss). Bei Überhitzung wird die Audioausgabe reduziert, bis sich die Temperatur normalisiert hat. Bei Kurzschluss wird die Ausgabe unterbrochen; überprüfen Sie Impedanz und Lautsprecheranschlüsse.

Wie verwende ich die Fernbedienung der Lautstärke (Remote Level Control)?

Schließen Sie den optionalen HD-RLC- oder MHD-RLC-Controller an die dafür vorgesehene Buchse an. Er fungiert als Abschwächer: ganz gegen den Uhrzeigersinn gedreht, wird der Pegel abgesenkt; im Uhrzeigersinn wird der Pegel nicht beeinflusst.

Welche Versorgungsspannung wird benötigt?

Der Verstärker arbeitet mit einem 12-V-Bordnetz mit negativer Masse. Die Batteriespannung oder die Fernsteuerspannung darf nicht unter 10 V fallen, da der Verstärker sonst abschaltet.

Kann ich dieses Produkt in einem Boot verwenden?

Ja, das Produkt ist wasserbeständig und kann in einer Meeresumgebung verwendet werden. Wählen Sie bei Störungen durch mechanische Geräte den Eingangsmodus 'Boat' am Eingangsfilter.

Wie schließe ich die Lautsprecher im Brückenmodus (gebrückt) an?

Schließen Sie bei einem gebrückten Kanalpaar den Lautsprecher zwischen dem positiven Anschluss des linken Kanals und dem negativen Anschluss des rechten Kanals an (z.B. CH.1+ und CH.2-). Die minimale Lastimpedanz im Brückenmodus beträgt 4 Ω.

BEDIENUNGSANLEITUNG XDM8008 JL Audio

• Die Installation erfordert geeignete Werkzeuge und Sicherheitsausrüstung. Die Installation durch eine Fachkraft wird empfohlen.
• Dieses Produkt ist wasserfest. Nicht eintauchen oder einem Hochdruck-Wasserstrahl aussetzen.
• Schalten Sie vor der Installation das Audiosystem aus und trennen Sie das Batteriesystem vom Audiosystem.
• Installieren Sie das Gerät, falls möglich, an einem trockenen, gut belüfteten Ort, der Ihre werkseitig installierten Systeme nicht beeinträchtigt. Ist die Montage in einem Trockenbereich nicht möglich, kann auch ein Ort ohne das Auftreten von starkem Spritzwasser gewählt werden.
• Installieren Sie es nicht in einem Motorraum, an Orten mit extremer Hitze oder an Orten, an denen es direkt den Elementen ausgesetzt ist.
• Kontrollieren Sie vor dem Schneiden oder Bohren, ob sich hinter den Montageflächen mögliche Hindernisse befinden.
• Die gesamte Systemverkabelung muss in ausreichendem Abstand an beweglichen Teilen und scharfen Kanten vorbeigeführt werden. Sichern Sie Kabel mit Kabelbindern oder Kabelklemmen und verwenden Sie ggf. Tüllen und Kabelband, um Schutz vor scharfen Kanten zu bieten.

SICHERHEITSHINWEISE

• Verwenden Sie dieses Produkt nur mit 12-Volt-Bordnetz und negativer Masse. Dieses Produkt ist für die Verwendung in Flugzeugen nicht zugelassen.
• Achten Sie auf eine sichere Befestigung dieses Produkts, um Beschädigungen oder Verletzungen unter anspruchsvollen Bedingungen zu vermeiden.
• Eine geeignete Sicherung (oder ein Schutzschalter) am Hauptstromkabel ist für die Sicherheit des Fahrzeugs/Schiffs unerlässlich und muss innerhalb von 45 cm (18 Zoll) vom positiven Batterieanschluss installiert werden.
• Für ABYC- und NMEA-Anwendungen muss der Stromkreis innerhalb von 18 cm (7 Zoll) um die Batterie herum geschützt werden, es sei denn, das Kabel befindet sich in einem Gehäuse oder Kabelkanal.
• Betreiben Sie Ihr Audiosystem mit einer Lautstärke, die den Umgebungsbedingungen und des Sicherheit Ihres Gehörs entspricht.

ANSCHLÜSSE

	Anschluss Beschreibung Notizen
1	+ 12 V DC Positiver (+ 12V) Stromanschluss				• 4 AWG-Kabel (erforderlich)• Installoren Sie eine 80A Sicherung am (+) Batteriepol
	Masse Negativer (GND) Masseanschluss • 4 AWG-Kabel (erforderlich)
	Remote Positiver (+ 12V) Aktivierungsschluss				• 18 - 12 AWG Kabelkapazität• Siehe (Unm-On Mode für weitere Informationen
2	CH. 1 Eingang Linkes Eingangssignal, schwarzer Cinchstecker				• Akzeptiert 200 mW - 4 V Eingangsspannung• Siehe Unmut Mode für weitere Informationen
	CH. 2 Eingang Rechts Eingangssignal, roter Cinchstecker
	CH. 3 Eingang Linkes Eingangssignal, schwarzer Cinchstecker
	CH. 4 Eingang Rechts Eingangssignal, roter Cinchstecker
	CH. 5 Eingang Linkes Eingangssignal, schwarzer Cinchstecker
	CH. 6 Eingang Rechts Eingangssignal, roter Cinchstecker
	CH. 7 Eingang Linkes Eingangssignal, schwarzer Cinchstecker
	CH. 8 Eingang Rechts Eingangssignal, roter Cinchstecker
3	Remote-Lautstärkeregler	Remote-Lautstärkeregleranschluss (optional) (HD RLC oder MHD-RLC)			• Funktioniert ausschließlich als Pegeldämpfer: Vollständig gegen den Uhrzeigersinn = Pegel gedämpft Vollständig im Uhrzeigersinn = Pegel unbedinflusst
4	CH. 1 (L) Lautsprecherausgang	⊕	(+) Positiver Lautsprecherausgang	CH. 1&2 Überbrückt (+)	• Minimalc Impedanzlast: Stereo-Modus ≥2 OhmÜberbrückter Modus ≥4 Ohm• 16 - 8 AWG Kabelkapazität
		●	(-) Negativer Lautsprecherausgang
	CH. 2 (R) Lautsprecherausgang	⊕	(+) Positiver Lautsprecherausgang
		●	(-) Negativer Lautsprecherausgang	CH. 1&2 Überbrückt (-)
	CH. 3 (L) Lautsprecherausgang	⊕	(+) Positiver Lautsprecherausgang	CH. 3&4 Überbrückt (+)
		●	(-) Negativer Lautsprecherausgang
	CH. 4 (R) Lautsprecherausgang	⊕	(+) Positiver Lautsprecherausgang
		●	(-) Negativer Lautsprecherausgang	CH. 3&4 Überbrückt (-)
	CH. 5 (L) Lautsprecherausgang	⊕	(+) Positiver Lautsprecherausgang	CH. 5&6 Überbrückt (+)
		●	(-) Negativer Lautsprecherausgang
	CH. 6 (R) Lautsprecherausgang	⊕	(+) Positiver Lautsprecherausgang
		●	(-) Negativer Lautsprecherausgang	CH. 5&6 Überbrückt (-)
	CH. 7 (L) Lautsprecherausgang	⊕	(+) Positiver Lautsprecherausgang	CH. 7&8 Überbrückt (+)
		●	(-) Negativer Lautsprecherausgang
	CH. 8 (R) Lautsprecherausgang	⊕	(+) Positiver Lautsprecherausgang
		●	(-) Negativer Lautsprecherausgang	CH. 7&8 Überbrückt (-)

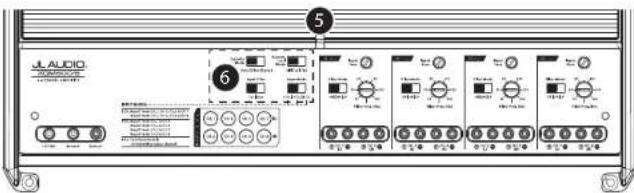

STEUERUNG

	Bedienelement(Funktion)	Einstellung	Beschreibung
5	Status LED(Statusanzeige)(zeltigt den Betriebs- Status an)	Blinkt grün Verstärker wird aktiviert, Ton ist abgeschaltet
		Grün Normaler eingeschalteter Betrieb, aktive Tonausgabe
		Rot	Eingeschaltet im Sicherheitsmodus, Überhitzungszustand, reduzierte Tonausgabe• Kehrt zum normalen Betrieb zurück, wenn die Temperatur wieder ein sicheres Niveau erreicht hat
		Amber geßel!	Eingeschaltet im Sicherheitsmodus, Überstromzustand, Tonausgabe stummgeschaltet• Kann ein sich wiederholendes, hörbares tickendes oder pochendes Geräusch in der Ausgabe aufweisen• Prüfen Sie auf einen Kurzschluss im Lautsprocher/Kabel oder eine niedrige Impedanz
		LEDs aus	Verstärker schaltet sich (unerwartet) aus, Unterspannungszustand• Tritt auf, wenn die Spannung der Batterie oder der Remote-Einschaltung unter 10 V fällt• Kehrt zum normalen Betrieb zurück, wenn die Spannung über 11 V stiegt
6	Turn On Mode(Einschaltmodus)(konfiguriert Aktivierungsmethode)	Remote	+12 V Remote-Einschaltleitung empfohlent• Gesteuerd durch einen geschalten - 12V-Stromkweis oder den Einschaltausgang Ihrcs Steuergeräts/OEM Interface
		Offset	DC Offset-Sensing (automatisch)• Schaltet sich ein, wenn das Vorhandensein eines kleinen Gleichstromsignals an den OEM Audinausgängen erkannt wird, und schaltet sich aus, nachdem das Signal entfernt wurde	• Nur für Hochpegssignale (Lautsprocher) ausgelegt• Erkennt ausschließlich das Eingangsignal von CH. 1 (L)• Bei der Verwendung von DC-Offset- oder Signalerkennungsmethoden wird der "Remote" Anschluss zu einem +12V Einschaltausgang.
		Signal	Signal Sensing (automatisch)• Schaltet sich durch die Erkennung von Full-Range-OEM-Audiolsignalen ein und schaltet sich aus, nachdem das Signal entfernt wurde (innerhalb von 30 Sekunden)
	Input Filter(Eingangsfilter)(konfiguriert Eingangs-filteranwendung)	Car (Auto) Für die meisten Installationen auswählen (Automobil oder Marine)
		Boat (Boot)	Wählen Sie diese Option, wenn Sie Störungen durch mechanische Schalten/Geräte mit hohem Stromverbrauch bemerken
	Input Mode(Eingangsmodus)(konfiguriert Eingangs-Signalanschlüsse)	2 Ch.	Auswählen wenn nur CH. 1&2-Eingänge verwendet werden• CH. 3, 5 & 7 worden mit CH. 1-Signal betrieben• CH. 4, 6 & 8 werden mit CH. 2-Signal betrieben
		4 Ch.	Auswählen wenn nur CH. 1&2 und CH. 5&6-Eingänge verwendet werden• CH. 3 wird mit CH. 1-Signal betrieben• CH. 4 wird mit CH. 2-Signal betrieben• CH. 7 wird mit CH. 5-Signal betrieben• CH. 8 wird mit CH. 6-Signal betrieben
		8 Ch. Bei Verwendung aller acht Eingänge auswählen
	Remote Level Mode(konfiguriert HD-RLC-Betrieb optional)	All Passst den Pegel für alle Kanäle gleich an		• Veitere Verstärker können über eine einlage HD RLC Steuering bednet worden. Hebei bedarf es eines Verrechte Telefonklabsplitters undmochener telefonklabel.
		5 - 8 Passst nur den Pegel der Kanäle 5, 6, 2 & 8 an
		7 & 8 Passst nur den Pegel der Kanäle 7 & 8 an

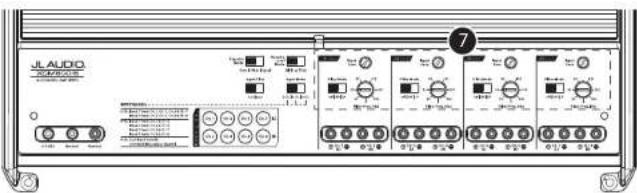

STEUERUNG

	Bedienelement (Funktion) Einstellung Beschreibung
	Input Sens. (Eingangs-empf.) (passt die Eingangsphase jedes Kanalpaars an)	Variable	Verwenden Sie diese Funktion, um die Ausgangsspannung des Steuergeräts an die Eingänge der beiden Verslärkerkanäle anzupassen. Siehe Anhang A für detaillierte Informationen.
	Filter Mode (Filter-modus)(konfiguriertden den Filter von CH. 1&2)	Off (Aus) Filter abgestellt lässt den gesamten Frequenzbereich der Eingänge durch
		HP	Betont die Frequenzen unterhalb der CH. 1&2 "Filter Freq. (Hz)"-Auswahl, mit einer Rate von 12dB/Oktave
		LP	Betont die Frequenzen oberhalb der CH. 1&2 "Filter Freq. (Hz)"-Auswahl, mit einer Rate von 12dB/Oktave
	Filter Freq. (Hz)(passt die Grenz Frequenz an)	Variable	Zum Einstellen der Grenzfrequenz des aktiven Filters von Kanal 1&2, von 50 Hz - 500 Hz / 12dB pro Oktave
CH.3&4	Filter Mode (Filter-modus)(konfiguriertden den Filter von CH. 3&4)	Off (Aus) Filter abgestellt lässt den gesamten Frequenzbereich der Eingänge durch
		HP	Betont die Frequenzen unterhalb der CH. 3&4 "Filter Freq. (Hz)"-Auswahl, mit einer Rate von 12dB/Oktave
		LP	Betont die Frequenzen oberhalb der CH. 3&4 "Filter Freq. (Hz)"-Auswahl, mit einer Rate von 12dB/Oktave
	Filter Freq. (Hz)(passt die Grenz Frequenz an)	Variable	Zum Einstellen der Grenzfrequenz des aktiven Filters von Kanal 3&4, von 50 Hz - 500 Hz / 12dB pro Oktave
CH.5&6	Filter Mode (Filter-modus)(konfiguriertden den Filter von CH. 5&6)	Off (Aus) Filter abgestellt lässt den gesamten Frequenzbereich der Eingänge durch
		HP	Betont die Frequenzen unterhalb der CH. 5&6 "Filter Freq. (Hz)"-Auswahl, mit einer Rate von 12dB/Oktave
		LP	Betont die Frequenzen oberhalb der CH. 5&6 "Filter Freq. (Hz)"-Auswahl, mit einer Rate von 12dB/Oktave
	Filter Freq. (Hz)(passt die Grenz Frequenz an)	Variable	Zum Einstellen der Grenzfrequenz des aktiven Filters von Kanal 5&6, von 50 Hz - 500 Hz / 12dB pro Oktave
CH.7&8	Filter Mode (Filter-modus)(konfiguriertden den Filter von CH. 7&8)	Off (Aus) Filter abgestellt lässt den gesamten Frequenzbereich der Eingänge durch
		HP	Betont die Frequenzen unterhalb der CH. 7&8 "Filter Freq. (Hz)"-Auswahl, mit einer Rate von 12dB/Oktave
		LP	Betont die Frequenzen oberhalb der CH. 7&8 "Filter Freq. (Hz)"-Auswahl, mit einer Rate von 12dB/Oktave
	Filter Freq. (Hz)(passtdie Grenz-Frequenz an)	Variable	Zum Einstellen der Grenzfrequenz des aktiven Filters von Kanal 7&8, von 50 Hz - 500 Hz / 12dB pro Oktave

ANHANG A:

Einstellung der Eingangsempfindlichkeit

Führen Sie die folgenden Schritte aus, um die Eingangsempfindlichkeit jedes

Verstärkerkanalpaares einzustellen, um ein ausgewogenes Gesamtsystem zu erreichen.

Benötigte Ausrüstung

Digitales Wechselstrom-Vollmeter

SinusförmigerTestton, der mit einem Referenzprogel von 0 dflis in dem zu verstärkenden Frequenzbereich aufgezeichnet wurde. Bitte verwenden Sie keine abgedämpften Testtöne (10 dB, 20 dB etc.). Vollbereichskanal/Verstärkeranwendungen: 1 Hz Subwooferkanal/Verstärkeranwendungen: 50 Hz

Je nach Art Ihres Steuergeräts kann die Sinuswelle über eine CD, einen USB-Stick, einen tragbaren Media-Player oder eine Bluetooth-Audioquelle abgespielt werden. Stellen Sie sicher, dass Sie während der Pegeleinstellung alle FQ/DSP-Modi Ihres tragbaren Mediaplayers doaktivoren.

Der Vorgang in neun Schritten

1.	Klemmen Sie die Verbindung zwischen dem/den Lautsprecher/in und den Lautsprecherausgangsverbindungen des Verstärkers ab.
2.	Schalten Sie alle klangverarbeitenden Funktionen (Bass/Treble, Loudness, EQ etc.) des Steuergeräts und des Verstärkers sowie etwaiger Signal-Przessoren ab.Bringen Sie den Fader-Regler in die Null-Stellung und stellen Sie die Subwooferpegel auf 3/4 der Maximal-Stellung ein, falls dieser verwendet wird.
3.	Schalten Sie alle drei "Input Sens."-Regler ganz runter.
4.	Stellen Sie die Lautstärke des Steuergeräts auf 3/4 der vollen Lautstärke. Dies ermöglicht eine angemessene Verstärkung mit moderatern Clipping bei voller Lautstärke.
5.	Bestimmen Sie anhand der untenstehenden Tabelle die Zielspannung für die Eingangsempfindlichkeitseinstellung entsprechend der NemnImpedanz des Lautsprechersystems, das an die Verstärkerausgänge angeschlossenen ist.
6.	Stellen Sie sicher, dass Sie die Lautsprecher abgeklemmt haben, bevor Sie fortfahren. Spielen Sie einen Titel mit einer geeigneten Sinuskurve (Innerhalb des Frequenzbereichs, der verstärkt wird) bei 3/4 der Steuergerätautstärke.
7.	Schließen Sie das AC-Voltmeter an die Lautsprecherausgänge des Verstärkers an. Wird das Kanalpaar in Stereo betrieben, brauchen Sie nur an einem Kanal Messungen vorzunehmen, Vergewirzern Sie sich bei Vorhandensein einer Überbrückung, dass Sie die Spannung an den richtigen Anschlüssen (L-1 und R-1) messen.
8.	Drohen Sie den "Input Sens."-Regier auf bis die Zielspannung mit dem Voltmeter gemessen wird.
9.	Nachdem Sie alle Kanalteile auf einen möglichst verzernungsfreien Ausgangsprgel eingestellt haben, schließen Sie den/die Lautsprecher wieder an. Die "Input Sens."-Regier können nun heruntergestellt werden, wenn der Verstärker eine Dämpfung benötigt, um die gewünschte Balance des Systems zu erreichen.

WICHTIG!

• Erhönen Sie für einen Verstärkerkanal oder ein Kanalaapar im System die "Input Sens."-Einstellungen nicht über den maximalen während dieses Vorgangs festgelegten Pegel. Andernfalls treien hörbare Verzerrungen auf und die Laubsprecher könnten beschädigt werden.

• Es wird notwendig sein, die "Input Sens." neu einzustellen, wenn nach der Einstellung der "Input Sens." mit Hilfe dieses Verfahrens eine Equalizerverstärkung aktiviert wird. Dies gilt für alle EQ-verstärkerschaltungen, einschließlich der Klangregler oder EQ-Schaltungen am Steuergerät. EO: Dämpfungen erfordern keine Nachjusterung.

Nenn-Impedanz	Ziel AC Spannung
	Stereo Bridged (Überbrückt)
8 Ω 17,3 V	24,5 V
4 Ω 17,3 V	28,3 V
3 Ω 16,0 V	nicht empfohlen
2 Ω 14,1 V	nicht empfohlen

TECHNISCHE DATEN

Verstärkertell
Verstärker-Topologie	NexDTM Ultra-High Speed Klasse D
Stromversorgungstyp	Ungeregeltes MOSFET-Schaltnetzteil
Minimum Kupfer Strom-/GND-Kabel	4 AWG (Hinweis: CCA/Kupferbeschichteter Aluminiumdraht wird nicht empfohlen.)
Empfohlene Sicherung 80 A
Nennleistung RMS bei 14,4 V <1% THD+N	75W x 8 an 4 Ω 100W x 8 an		2 Ω
	150W x 4 an 8 Ω Überbrückt 200W		x 4 an 4 Ω Überbrückt
Nennleistung RMS bei 12,5 V <1% THD+N	60W x 8 an 4 Ω 90W x 8 an		2 Ω
	120W x 4 an 8 Ω Überbrückt 180W		x 4 an 4 Ω Überbrückt
Frequenzgang	12 Hz - 22 kHz (+0, -1 dB)
S/N-Verhältnis (A bewertet, 20 Hz - 20 kHz Rauschbandbreite)	>104 dB (bei Nennleistung), >84 dB (bei 1 W)
Dämpfungsfaktor	>150 / 50 Hz an 4 Ω, >75 / 50 Hz an 2 Ω
Eingangstell
Anz. der Eingänge 8	(Vier Stereopaare)
Eingangstyp	Differential-symmetrisch mit Cinch-Buchsen
Eingangsspannungs-Bereich	200 mV - 4V RMS
Signalverarbeitung
Filtertyp	CH. 1&2 CH. 38	4 CH. 5&6 CH. 7&8
	Aktiv, 12dB/Oktave, Hochpass oder Tiefpass (50 - 500 Hz), abschaltbar
Remote-Lautstärkeregler HD-RLC oder MHD-RLC (optional). Stummschaltung bis 0 dB Bereich.
Abmessungen
L x B x H	14,73 x 7,09 x 2,05 Zoll (374 mm x 180 mm x 52 mm)
