BEDIENUNGSANLEITUNG FN123103 Emerio

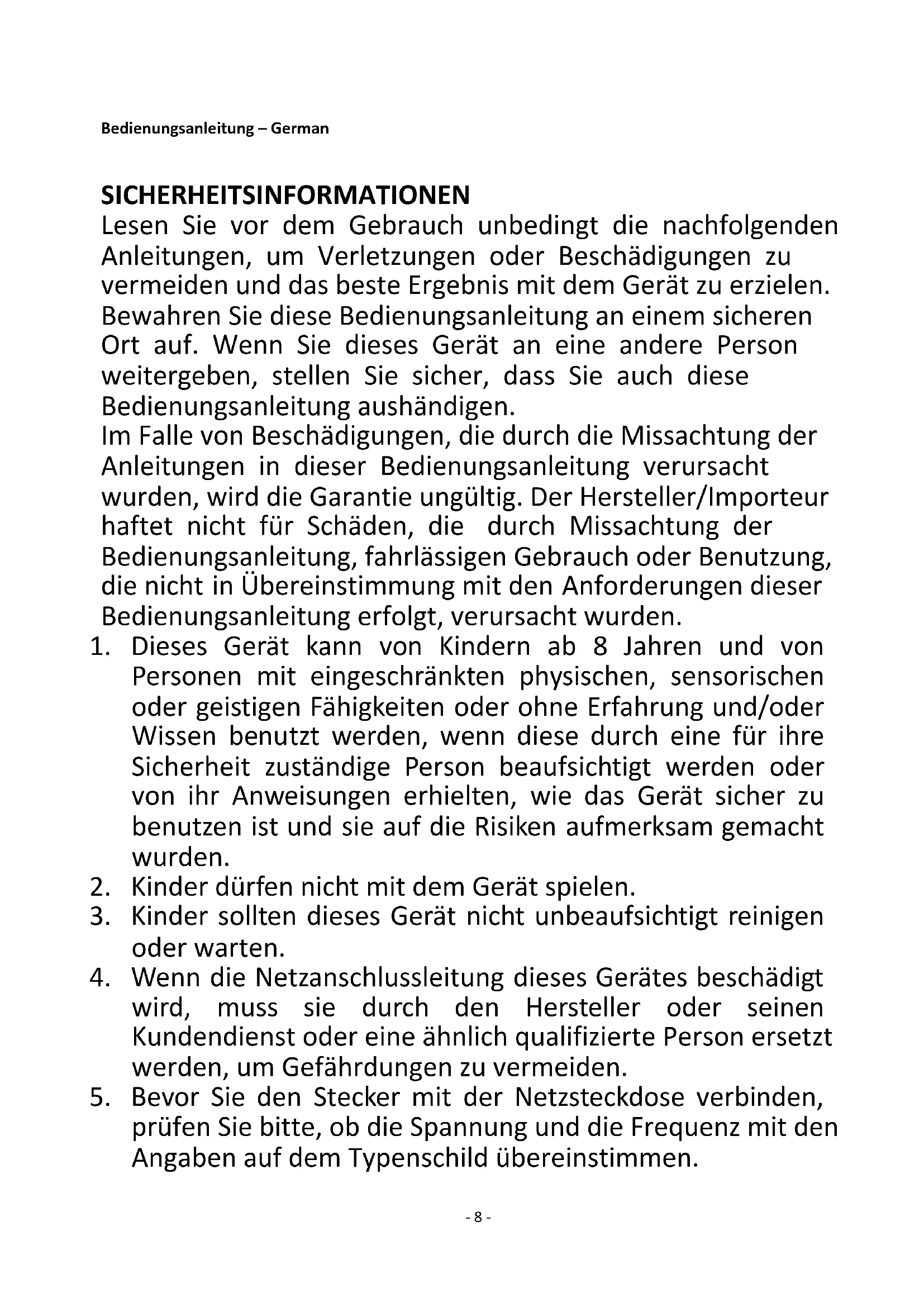

Regarding information for consumers on how to install, use and maintain the product, WEEE information, please check the instruction manual provided with packaging.- 8 - Bedienungsanleitung – German SICHERHEITSINFORMATIONEN Lesen Sie vor dem Gebrauch unbedingt die nachfolgenden Anleitungen, um Verletzungen oder Beschädigungen zu vermeiden und das beste Ergebnis mit dem Gerät zu erzielen. Bewahren Sie diese Bedienungsanleitung an einem sicheren Ort auf. Wenn Sie dieses Gerät an eine andere Person weitergeben, stellen Sie sicher, dass Sie auch diese Bedienungsanleitung aushändigen. Im Falle von Beschädigungen, die durch die Missachtung der Anleitungen in dieser Bedienungsanleitung verursacht wurden, wird die Garantie ungültig. Der Hersteller/Importeur haftet nicht für Schäden, die durch Missachtung der Bedienungsanleitung, fahrlässigen Gebrauch oder Benutzung, die nicht in Übereinstimmung mit den Anforderungen dieser Bedienungsanleitung erfolgt, verursacht wurden.

1. Dieses Gerät kann von Kindern ab 8 Jahren und von

Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung und/oder Wissen benutzt werden, wenn diese durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von ihr Anweisungen erhielten, wie das Gerät sicher zu benutzen ist und sie auf die Risiken aufmerksam gemacht wurden.

2. Kinder dürfen nicht mit dem Gerät spielen.

3. Kinder sollten dieses Gerät nicht unbeaufsichtigt reinigen

4. Wenn die Netzanschlussleitung dieses Gerätes beschädigt

wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

5. Bevor Sie den Stecker mit der Netzsteckdose verbinden,

prüfen Sie bitte, ob die Spannung und die Frequenz mit den Angaben auf dem Typenschild übereinstimmen.- 9 -

6. Falls ein Verlängerungskabel verwendet wird, muss es für

den Stromverbrauch des Gerätes geeignet sein, sonst kann es zum Überhitzen des Verlängerungskabels und/oder des Steckers kommen. Es besteht Verletzungsgefahr durch Stolpern über das Verlängerungskabel. Lassen Sie Vorsicht walten, um gefährliche Situationen zu vermeiden.

7. Tauchen Sie das Gerät und den Netzstecker nicht in Wasser

oder andere Flüssigkeiten. Es besteht Lebensgefahr durch Stromschlag! Wenn das Gerät oder der Stecker nass geworden ist, ziehen Sie umgehend den Stecker und lassen Sie das Gerät vor dem nächsten Gebrauch von einem Fachmann überprüfen.

8. Benutzen Sie das Gerät nicht, wenn das Netzkabel oder der

Netzstecker sichtbare Schäden aufweisen und wenn das Gerät auf den Boden gefallen ist oder anderweitig beschädigt wurde. Bringen Sie das Gerät in solchen Fällen zur Überprüfung und evtl. Reparatur in eine Fachwerkstatt.

9. Ziehen Sie niemals den Stecker des Netzkabels mit nassen

Händen oder durch Ziehen am Netzkabel aus der Steckdose.

10. Achten Sie darauf, dass das Netzkabel nicht über scharfe

Kanten hängt oder eingeklemmt wird.

11. Halten Sie das Gerät von Feuchtigkeit fern und schützen Sie

12. Halten Sie das Gerät von heißen Objekten (z. B. Herdplatten)

und offenen Flammen fern.

13. Bewahren Sie das Gerät und sein Netzkabel außerhalb des

Zugriffs von Kindern unter 8 Jahren auf.

14. Stellen Sie das Gerät auf einen geraden, trockenen und

hitzebeständigen Untergrund.

15. Lassen Sie das Gerät niemals unbeaufsichtigt, während es

sich im Betrieb befindet.

16. Lagern oder verwenden Sie das Gerät nicht im Freien.

17. Führen Sie niemals Finger oder andere Objekte durch die

Schutzgitter des Ventilators während dieser sich im Betrieb befindet.- 10 -

18. Benutzen Sie das Gerät niemals solange die Schutzgitter

des Ventilators nicht angebracht sind - dies kann zu schweren Verletzungen führen.

19. Das Gerät muss vor Gebrauch vollständig zusammengebaut

20. Achten Sie auf lange Haare! Diese können sich aufgrund der

Luftturbulenzen im Ventilator verfangen.

21. Richten Sie den Luftstrom nicht für längere Zeit auf

22. Vergewissern Sie sich, dass der Ventilator vom Stromnetz

getrennt ist, bevor Sie das Schutzgitter abnehmen!- 11 - FN-123103 DE

BESCHREIBUNG DER TEILE

1. Vorderes Schutzgitter

3. Befestigungsschrauben für das hintere Schutzgitter (x4)

4. Hinteres Schutzgitter

5. Sockelfeststellschraube und Unterlegscheibe

6. Gitterfeststellschraube und Mutter

7. Flügelbefestigungsschraube

10. Oszillationsknopf

12. Verbindungsschraube

1. Die Sockelfeststellschraube und Unterlegscheibe (5) vom Standbein (13) lösen.

2. Das Standbein mit der Motoreinheit (9) in das Loch in der Mitte des Sockels (14) stecken. Die Elemente mit

der Sockelfeststellschraube und Unterlegscheibe (5) befestigen.

3. Die vier Befestigungsschrauben (3) von der Vorderseite der Motoreinheit lösen. Das hintere Schutzgitter (4)

auf der Motoreinheit anbringen. Hierzu die Schraublöcher am hinteren Schutzgitter und an der Vorderseite der Motoreinheit aufeinander ausrichten. Die vier Befestigungsschrauben wieder fest anziehen, um das hintere Schutzgitter zu fixieren. Der Griff (16) am hinteren Schutzgitter muss oben sein.

4. Die Flügelbefestigungsschraube (7) vom Ventilatorflügel (2) lösen. Den Ventilatorflügel an der Motorwelle

(8) befestigen. Die Flügelbefestigungsschraube wieder fest anziehen, um den Ventilatorflügel zu fixieren. Er muss am flachen Teil der Motorwelle befestigt sein.

5. Das vordere Schutzgitter (1) in das hintere Schutzgitter haken. Die Schutzgitterclips (15) schließen und mit

der Gitterfeststellschraube und Mutter (6) die beiden Gitter aneinander befestigen.- 12 - BEDIENUNGSANWEISUNGEN

1. Das Netzkabel an eine geeignete Steckdose anschließen.

2. Schwenkbetrieb: Um die Schwenkbewegung des Lüfters einzuschalten, den Schwenkschalter drücken.

Erneut den Schwenkschalter betätigen, um die Schwenkbewegung des Lüfters zu unterbrechen.

3. Neigungswinkel: Den Winkel des Luftstroms einstellen, indem Sie den Ventilatorkopf nach oben oder unten

schieben. Den Winkel durch Festziehen der Verbindungsschraube fixieren.

4. Schalten Sie den Ventilator ein, indem Sie den Drehzahlregler auf der Motoreinheit einstellen; d.h., 0 = AUS,

I = niedrige Drehzahl, II = mittlere Drehzahl, III =hohe Drehzahl. REINIGEN

1. Schalten Sie das Gerät vor der Pflege bzw. dem Reinigen und nach jeder Benutzung aus und ziehen Sie das

Netzkabel aus der Steckdose.

2. Tauchen Sie das Gerät niemals in Wasser ein (Gefahr eines Kurzschlusses)! Wischen Sie das Gerät zum

Reinigen einfach nur mit einem feuchten Tuch ab und trocknen Sie es dann sorgfältig. Trennen Sie das Gerät immer erst vom Stromnetz!

3. Achten Sie darauf, dass sich am Lufteinlass- und Luftauslassgitter keine übermäßigen Staubablagerungen

bilden und reinigen Sie diese gelegentlich mit einer trockenen Bürste oder einem Staubsauger. TECHNISCHE DATEN Netzspannung: 220-240V ~ 50/60Hz Leistungsaufnahme: 35W

GARANTIE UND KUNDENSERVICE

Vor der Lieferung werden unsere Geräte einer strengen Qualitätskontrolle unterzogen. Wenn, trotz aller Sorgfalt, während der Produktion oder dem Transport Beschädigungen aufgetreten sind, senden Sie das Gerät zurück an den Händler. Zusätzlich zu den gesetzlichen Rechten hat der Käufer die Option, gemäß den folgenden Bedingungen Garantie zu fordern: Wir bieten eine 2-jahres-Garantie für das erworbene Gerät, beginnend am Tag des Verkaufs. Defekte, die aufgrund von unangemessenem Umgang mit dem Gerät entstehen und Störungen aufgrund von Eingriffen und Reparaturen Dritter oder das Montieren von nicht-Originalteilen werden nicht von dieser Garantie abgedeckt. Die Quittung immer aufbewahren, ohne Quittung wird jegliche Garantie ausgeschlossen. Bei Schäden durch Nichteinhalten der Bedienungsanleitung erlischt die Garantie, Wir sind für daraus resultierende Folgeschäden nicht haftbar. Für Materialschäden oder Verletzungen aufgrund falscher Anwendung oder Nichtbefolgen der Sicherheitshinweise sind wir nicht haftbar. Schäden an den Zubehörteilen bedeutet nicht, dass das gesamte Gerät kostenlos ausgetauscht wird. In diesem Fall kontaktieren Sie unseren Kundendienst. Zerbrochenes Glas oder Kunststoffteile sind immer kostenpflichtig. Schäden an Verbrauchsmaterialien oder Verschleißteilen, sowie Reinigung, Wartung oder Austausch der besagten Teile werden durch die Garantie nicht abgedeckt und sind deshalb kostenpflichtig. UMWELTGERECHTE ENTSORGUNG Wiederverwertung – Europäischen Richtlinie 2012/19/EG Dieses Symbol zeigt an, dass das Produkt nicht zusammen mit Haushaltsabfällen entsorgt werden darf. Um Umwelt- und Gesundheitsschäden durch unkontrollierte Abfallentsorgung zu verhindern, bitte verantwortungsbewusst entsorgen, um die nachhaltige Wiederverwertung von Ressourcen zu fördern. Nutzen Sie zur Rückgabe Ihres Altgeräts bitte die Rückgabe- und Sammelsysteme oder wenden Sie sich an den Händler bei dem Sie dieses Gerät erworben haben. Dieser kann das Gerät umweltschonend entsorgen.- 13 - Emerio Deutschland GmbH (no service address) Lerchenweg 3 40789 Monheim am Rhein Deutschland Kundeninformation: T: [phone] E: [e-mail]- 14 - ERP-Informationen (DE)

Lieferant: Emerio Deutschland GmbH Lerchenweg 3 40789 Monheim am Rhein Deutschland Erklärt für das im Folgenden beschriebene Produkt: Erforderliche Angaben Informationen zur Angabe des FN-123103, auf das/die sich die Informationen beziehen: [Tischventilator] Bezeichnung Symbol Wert Einheit Maximaler Volumenstrom

/min Ventilator-Leistungsaufnahme

/min)/W Leistungsaufnahme im Bereitschaftszustand

Ventilator-Schallleistungspegel

59,49 dB(A) Maximale Luftgeschwindigkeit

3,36 m/s Messnorm für die Ermittlung des Serviceverhältnisses IEC 60879:1986 (corr.1992) Kontaktadresse für weitere Informationen Emerio Deutschland GmbH Lerchenweg 3 40789 Monheim am Rhein Deutschland

Erfüllt die Anforderung der Richtlinien des Rates: VERORDNUNG (EU) Nr. 206/2012 DER KOMMISSION vom 6. März 2012 und Anpassung der VERORDNUNG (EU) 2016/2282 DER KOMMISSION zur Durchführung der Richtlinie 2009/125/EG des Europäischen Parlaments und des Rates im Hinblick auf die Festlegung von Anforderungen an die umweltgerechte Gestaltung von Raumklimageräten und Komfortventilatoren

Informationen bezügliche Aufstellung, Nutzung und Wartung des Produktes sowie Elektro- und Elektronik-Altgeräten (WEEE) finden Verbraucher in der Bedienungsanleitung, die in der Verpackung mitgeliefert wird.- 15 - Mode d‘emploi – French

Emerio Deutschland GmbH Lerchenweg 3 40789 Monheim am Rhein Deutschland
