BEDIENUNGSANLEITUNG FN121525.1 Emerio

Bedienungsanleitung – German ...... - 9 -

Mode d'emploi – French ...... - 17 -

Supplier: Emerio Deutschland GmbH

Höffer Weg 14

51519 Odenthal

Germany

Lesen Sie vor dem Gebrauch unbedingt die nachfolgenden Anleitungen, um Verletzungen oder Beschädigungen zu vermeiden und das beste Ergebnis mit dem Gerät zu erzielen. Bewahren Sie diese Bedienungsanleitung an einem sicheren Ort auf. Wenn Sie dieses Gerät an eine andere Person weitergeben, stellen Sie sicher, dass Sie auch diese Bedienungsanleitung aushändigen.

Im Falle von Beschädigungen, die durch die Missachtung der Anleitungen in dieser Bedienungsanleitung verursacht wurden, wird die Garantie ungültig. Der Hersteller/Importeur haftet nicht für Schäden, die durch Missachtung der Bedienungsanleitung, fahrlässigen Gebrauch oder Benutzung, die nicht in Ü bereinstimmung mit den Anforderungen dieser Bedienungsanleitung erfolgt, verursacht wurden.

1. Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis benutzt werden, wenn sie beaufsichtigt werden oder in die sichere Benutzung des Gerätes unterwiesen werden und die damit verbundenen Gefahren verstehen.
2. Kinder dürfen nicht mit dem Gerät spielen.
3. Die Reinigung und vom Benutzer auszuführende Wartungsarbeiten dürfen von Kindern nur unter Aufsicht durchgeführt werden.
4. Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem Kundendienst oder einer ähnlich qualifizierten Person ausgewechselt werden, um Gefahren zu vermeiden.
5. Bevor Sie den Stecker mit der Netzsteckdose verbinden, prüfen Sie bitte, ob die Spannung und die Frequenz mit den Angaben auf dem Typenschild übereinstimmen.
6. Falls ein Verlängerungskabel verwendet wird, muss es für den Stromverbrauch des Gerätes geeignet sein, sonst kann

es zum Überhitzen des Verlängerungskabels und/oder des Steckers kommen. Es besteht Verletzungsgefahr durch Stolpern über das Verlängerungskabel. Lassen Sie Vorsicht walten, um gefährliche Situationen zu vermeiden.

1. Ziehen Sie den Netzstecker aus der Steckdose, wenn das Gerät nicht benutzt und bevor es gereinigt wird.

2. Achten Sie darauf, dass das Netzkabel nicht über scharfe Kanten hängt und halten Sie es von heißen Objekten und offenen Flammen fern.

3. Tauchen Sie das Gerät oder den Netzstecker nicht in Wasser oder andere Flüssigkeiten. Es besteht Lebensgefahr aufgrund von Stromschlag!

4. Um den Stecker aus der Steckdose zu entfernen, ziehen Sie am Stecker. Ziehen Sie nicht am Kabel.

5. Berühren Sie das Gerät nicht, wenn es ins Wasser gefallen ist. Ziehen Sie den Stecker aus der Steckdose, schalten Sie das Gerät aus und schicken Sie es an einen autorisierten Kundendienst zwecks Reparatur.

6. Den Netzstecker des Gerätes nicht mit einer nassen Hand aus der Steckdose ziehen oder mit der Steckdose verbinden.

7. Versuchen Sie unter keinen Umständen, das Gehäuse des Gerätes zu öffnen oder das Gerät selbst zu reparieren. Dies könnte einen Stromschlag verursachen.

8. Lassen Sie das Gerät während des Gebrauchs niemals unbeaufsichtigt.

9. Dieses Gerät ist nicht für den gewerblichen Gebrauch konzipiert.

10. Verwenden Sie das Gerät nur zu seinem bestimmungsgemäßen Zweck.

11. Wickeln Sie das Kabel nicht um das Gerät und knicken Sie es nicht.

12. Halten Sie das Gerät von Feuchtigkeit fern und schützen Sie es vor Spritzern.

13. Benutzen Sie das Gerät auf einer ebenen, trockenen und hitzebeständigen Fläche.

14. Lagern oder benutzen Sie das Gerät nicht im Freien.
15. Bewahren Sie das Gerät an einem trockenen, für Kinder unzugänglichen Ort (in seiner Verpackung) auf.
16. Stecken Sie niemals Finger oder andere Objekte durch das Ventilatorschutzgitter, wenn der Ventilator läuft.
17. Lassen Sie das Produkt niemals ohne das Ventilatorschutzgitter laufen, da es sonst zu schweren Verletzungen kommen könnte.
18. Das Gerät muss vor dem Gebrauch komplett zusammengebaut werden.
19. Achten Sie auf langes Haar! Es kann sich aufgrund der Luftwirbel im Ventilator verfangen.
20. Richten Sie den Luftstrom nicht über längere Zeit auf Personen.
21. Vergewissern Sie sich, dass der Ventilator ausgeschaltet und der Netzstecker gezogen ist, bevor Sie das Schutzgitter entfernen.

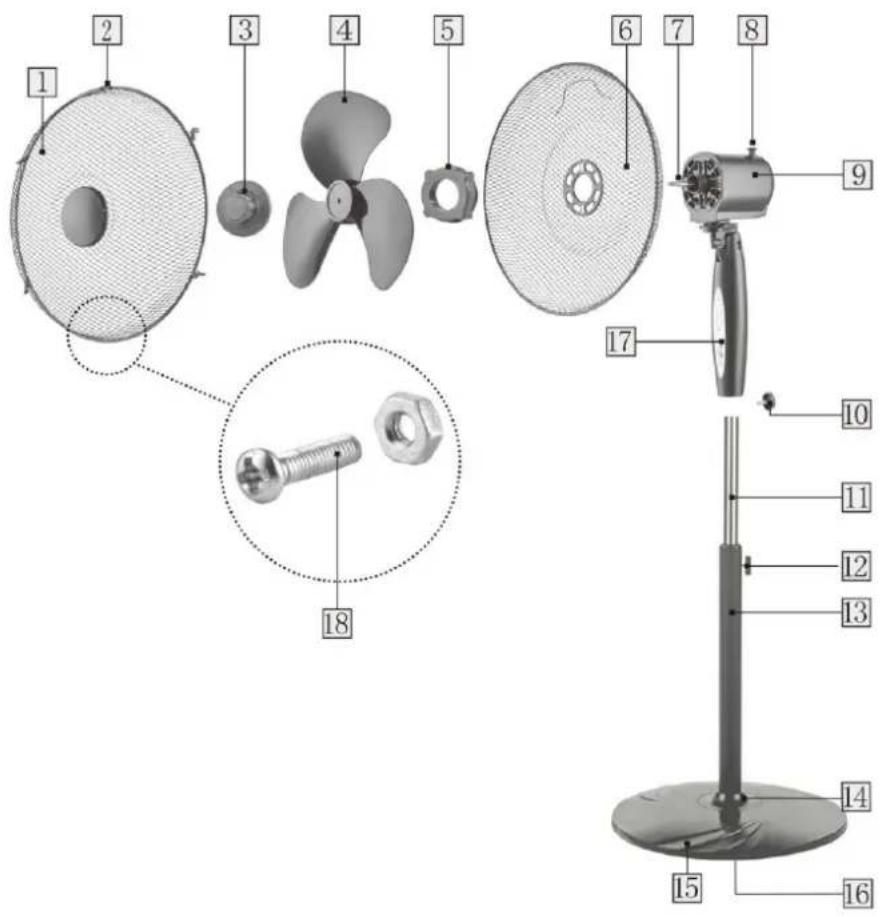

BEZEICHNUNG DER TEILE

1. Vorderes Schutzgitter
2. Befestigungsklammern
3. Befestigungsschraube für Ventilatorblatt
4. Ventilatorblatt
5. Schutzgitter- Befestigungsschraube
6. Hinteres Schutzgitter
7. Motorwelle
8. Knopf für Schwenkfunktion
9. Motor
10. Befestigungsschraube
11. Rohr zur Höheneinstellung
12. Befestigungsschraube für das Rohr
13. Standschaft
14. Abdeckung
15. Standsockel
16. Befestigungselement und L-Schraube
17. Bedienfeld
18. Kleine Mutter mit Bolzen

Bedienfeld /Fernbedienung

1. Ein- und Geschwindigkeits-Taste
2. Aus-Taste
3. Timer-Anzeigen
4. Geschwindigkeitsanzeige
5. Betriebsanzeige
6. Modusanzeige
7. Modus-Taste
8. Timer-Taste

23 21 20 19 22 24 26 MODE TARELL OFF 25 20 19 C#SPEED

MONTAGEANLEITUNG

** Bitte montieren Sie das Gerät vor der Benutzung ordnungsgemäß in der folgenden Reihenfolge.

1. Montage des Sockels

2. Befestigungselement und L-Schraube aus der Unterseite des Standrohrs drehen.

3. Abdeckung auf dem Standfuß befestigen und dann das Standrohr in die Abdeckung stecken.

4. Standrohr mithilfe des Befestigungselements und der L-Schraube am Standfuß fixieren.

5. Weitere Montage:

6. Ziehen Sie das Rohr zur Höheneinstellung heraus und befestigen Sie es mit dem Feststellring.

7. Verbinden Sie den Ventilatorkörper mit dem Rohr für die Höheneinstellung und befestigen Sie die Verbindung mit der Befestigungsschraube.

3. Montage des hinteren Schutzgitters

• Die Befestigungsschraube des Schutzgitters aus der Motorwelle drehen.
- Bringen Sie das hintere Schutzgitter an den zwei an der Vorderseite der Motorschale hervorstehenden Stiften an. Der Griff muss an der Oberseite sein.
- Ziehen Sie die Befestigungsschraube für das Schutzgitter im Uhrzeigersinn fest.

4. Anbringen des Ventilatorblatts

• Nehmen Sie die Schutzabdeckung des schwarzen Schafts aus dem Schaft. Stecken Sie den Ventilatorflügel auf den Schaft. Stellen Sie sicher, dass der Flügel korrekt befestigt ist.
• Ziehen Sie die am Schaft angebrachte Schraube fest. Bitte beachten: Die Schraube für das Ventilatorblatt muss gegen den Uhrzeigersinn gedreht werden.

5. Montage des vorderen Schutzgitters

• Öffnen Sie alle Befestigungsklammern am vorderen Schutzgitter.
• Bringen Sie das vordere Schutzgitter in Position, indem Sie die Halteplatte über der Oberseite des hinteren Schutzgitters ausrichten und nach unten drücken.
• Lösen Sie die kleine Mutter und den Bolzen an der Unterseite des vorderen Schutzgitters, befestigen Sie dann die beiden Schutzgitter mit der Mutter und dem Bolzen aneinander.
• Sichern Sie die beiden Schutzgitter, indem Sie die Klammern über dem äußeren Rand schließen.

BETRIEB

Drücken Sie bitte die Tasten auf dem Bedienfeld oder die Tasten auf der Fernbedienung, um die gewünschte Funktion auszuwählen. Die entsprechenden LEDs leuchten auf.

1. Ein-/Ausschalten

Drücken Sie die Taste „ON/SPEED“ einmal, um das Gerät einzuschalten. Das Gerät beginnt im normalen Modus mit niedriger Geschwindigkeit zu laufen.

Drücken Sie die Taste „OFF“, um das Gerät auszuschalten.

2. Geschwindigkeitsstufe

Wenn das Gerät eingeschaltet ist, halten Sie die Taste „ON/SPEED“ gedrückt, um die gewünschte Windgeschwindigkeit von niedrig, mittel, hoch – angezeigt durch die nacheinander aufleuchtenden Geschwindigkeitsanzeigen – auszuwählen.

3. Schwenk-Funktion

Um den Ventilatorkopf hin und her schwenken zu lassen, drücken Sie den Knopf für die Schwenk-Funktion nach unten. Um die Schwenk-Funktion zu stoppen, ziehen Sie den Knopf nach oben.

4. Modus-Funktion

Modus-Taste auf Ihrer Fernbedienung drücken, um den gewünschten Betriebsmodus einzustellen:

Normaler Modus (Modus-Anzeige: rot)

Natur-Modus (Modus-Anzeige: grün)

Schlaf-Modus (Modus-Anzeige: aus).

1) Normal: Der Motor arbeitet in diesem Modus mit der voreingestellten Geschwindigkeit. Sie können die Taste „ON/SPEED“ drücken, um Geschwindigkeit Low /Mid /High auszuwählen.
2) Natürlich: In diesem Modus können Sie die Taste „ON/SPEED“ drücken, um die Geschwindigkeit Low/Mid/High auszuwählen. Der Ventilator arbeitet wie folgt:

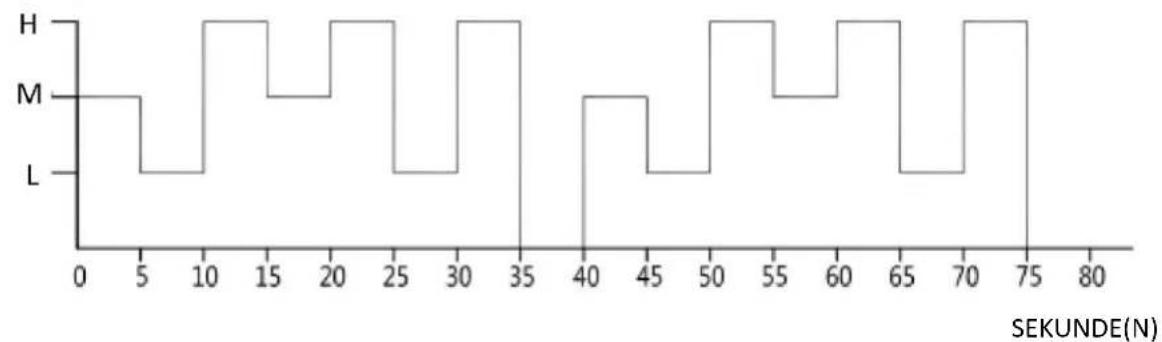

Natürlicher Modus mit hoher Windgeschwindigkeit

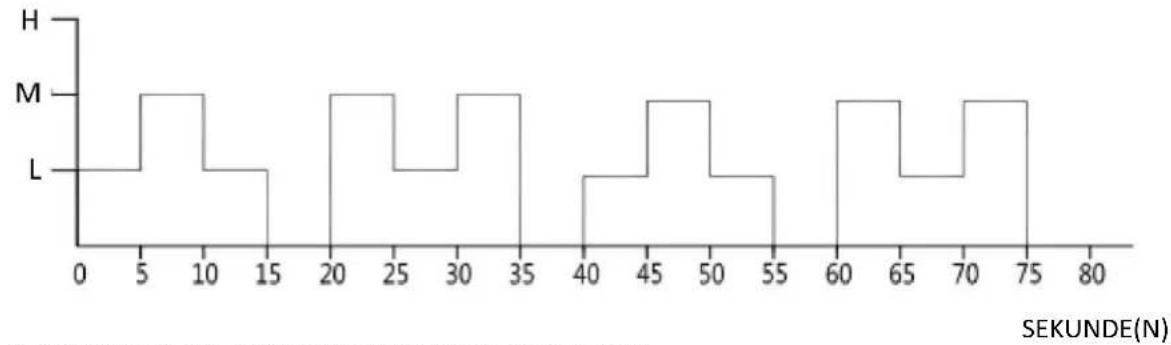

Natürlicher Modus mit mittlerer Windgeschwindigkeit

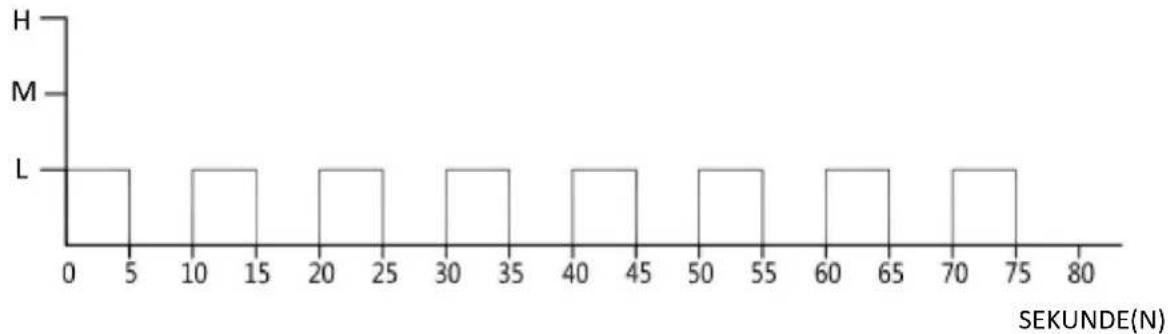

Natürlicher Modus mit niedriger Windgeschwindigkeit

3) Schlaf: In diesem Modus können Sie die Taste „ON/SPEED“ drücken, um die Geschwindigkeit Low/Mid/High auszuwählen. Der Ventilator arbeitet wie folgt:

a. hohe Windgeschwindigkeit: 30 Minuten natürlicher Luftstrom mit hoher Windgeschwindigkeit → 30 Minuten natürlicher Luftstrom mit mittlerer Windgeschwindigkeit → kontinuierlicher Luftstrom mit niedriger Windgeschwindigkeit
b. mittlere Windgeschwindigkeit: 30 Minuten natürlicher Luftstrom mit mittlerer Windgeschwindigkeit → natürlicher Luftstrom mit kontinuierlich niedriger Windgeschwindigkeit c. niedrige Windgeschwindigkeit: natürlicher Luftstrom mit kontinuierlich niedriger Windgeschwindigkeit

5. Timer-Funktion

Timer-Taste auf der Fernbedienung drücken, um die gewünschte Betriebszeit von 0,5 bis 7,5 h (in 0,5 h Intervallen) einzustellen.

REINIGEN

1. Schalten Sie das Gerät vor der Pflege bzw. dem Reinigen und nach jeder Benutzung aus und ziehen Sie das Netzkabel aus der Steckdose.

2. Tauchen Sie das Gerät niemals in Wasser ein (Gefahr eines Kurzschlusses)! Wischen Sie das Gerät zum Reinigen einfach nur mit einem feuchten Tuch ab und trocknen Sie es dann sorgfältig. Trennen Sie das Gerät immer erst vom Stromnetz!

3. Achten Sie darauf, dass sich am Lufteinlass- und Luftauslassgitter keine übermäßigen Staubablagerungen bilden und reinigen Sie diese gelegentlich mit einer trockenen Bürste oder einem Staubsauger.

TECHNISCHE DATEN

Betriebsspannung: 2 2 0-240V \~ 50/60Hz

Leistungsaufnahme: 45W

GARANTIE UND KUNDENSERVICE

Vor der Lieferung werden unsere Geräte einer strengen Qualitätskontrolle unterzogen. Wenn, trotz aller Sorgfalt, während der Produktion oder dem Transport Beschädigungen aufgetreten sind, senden Sie das Gerät zurück an den Händler. Zusätzlich zu den gesetzlichen Rechten hat der Käufer die Option, gemäß der folgenden Bedingungen Garantie zu fordern:

Wir bieten eine 2-Jahres-Garantie für das erworbene Gerät, beginnend am Tag des Verkaufs. Defekte, die aufgrund von unangemessenem Umgang mit dem Gerät entstehen und Störungen aufgrund von Eingriffen und Reparaturen Dritter oder das Montieren von nicht-Originalteilen werden nicht von dieser Garantie abgedeckt. Die Quittung immer aufbewahren, ohne Quittung wird jegliche Garantie ausgeschlossen. Bei Schäden durch Nichteinhalten der Bedienungsanleitung erlischt die Garantie, Wir sind für daraus resultierende Folgeschäden nicht haftbar. Für Materialschäden oder Verletzungen aufgrund falscher Anwendung oder Nichtbefolgen der Sicherheitshinweise sind wir nicht haftbar. Schäden an den Zubehörteilen bedeutet nicht, dass das gesamte Gerät kostenlos ausgetauscht wird. In diesem Fall kontaktieren Sie unseren Kundendienst. Zerbrochenes Glas oder Kunststoffteile sind immer kostenpflichtig. Schäden an Verbrauchsmaterialien oder Verschleißteilen, sowie Reinigung, Wartung oder Austausch der besagten Teile werden durch die Garantie nicht abgedeckt und sind deshalb kostenpflichtig.

UMWELTGERECHTE ENTSORGUNG

Wiederverwertung – Europäischen Richtlinie 2012/19/EG

Dieses Symbol zeigt an, dass das Produkt nicht zusammen mit Haushaltsabfällen entsorgt werden darf. Um Umwelt- und Gesundheitsschäden durch unkontrollierte Abfallentsorgung zu verhindern, bitte verantwortungsbewusst entsorgen, um die nachhaltige Wiederverwertung von Ressourcen zu

fördern. Nutzen Sie zur Rückgabe Ihres Altgeräts bitte die Rückgabe- und Sammelsysteme oder wenden Sie sich an den Händler bei dem Sie dieses Gerät erworben haben. Dieser kann das Gerät umweltschonend entsorgen.

BATTERIEN MÜSSEN WIEDERVERWERTET ODER KORREKT ENTSORGT WERDEN. NICHT

Ö FFNEN. NICHT WEGWERFEN, IN FEUER WERFEN ODER KURZSCHLIESSEN.

Hersteller: Emerio Deutschland GmbH

Höffer Weg 14, 51519 Odenthal Germany

ERP-Informationen (DE)

Lieferant: Emerio Deutschland GmbH

Höffer Weg 14

51519 Odenthal

Germany

Erklärt für das im Folgenden beschriebene Produkt:

Erforderliche Angaben

Informationen zur Angabe des FN-121525.1, auf das/die sich die Informationen beziehen: [Stand Ventilator]
Bezeichnung	Symbol	Wert	Einheit
Maximaler Volumenstrom	F	54,30	m^3/min
Ventilator-Leistungsaufnahme	P	39,00	W
Serviceverhältnis	SV	1,39	(m^3/min)/W
Leistungsaufnahme im Bereitschaftszustand	P_SB	0,42	W
Ventilator-Schallleistungspegel	L_WA	53,29	dB(A)
Maximale Luftgeschwindigkeit	c	3,24	m/s
Messnorm für die Ermittlung des Serviceverhältnisses	IEC 60879:1986 (corr. 1992)
Kontaktadresse für weitere Informationen	Emerio Deutschland GmbHHöffer Weg 1451519 OdenthalGermany

Erfüllt die Anforderung der Richtlinien des Rates:

VERORDNUNG (EU) Nr. 206/2012 DER KOMMISSION vom 6. März 2012 und Anpassung der VERORDNUNG (EU) 2016/2282 DER KOMMISSION zur Durchführung der Richtlinie 2009/125/EG des Europäischen Parlaments und des Rates im Hinblick auf die Festlegung von Anforderungen an die umweltgerechte Gestaltung von Raumklimageräten und Komfortventilatoren

Informationen bezügliche Aufstellung, Nutzung und Wartung des Produktes sowie Elektro- und Elektronik-Altgeräten (WEEE) finden Verbraucher in der Bedienungsanleitung, die in der Verpackung mitgeliefert wird.
