Produkttyp	Elektronische Platine für Schiebetorantrieb
Marke	Vimar
Modell	ELVOX EK02.EXP.120
Spannungsversorgung	230 V~ / 120 V~ über Sicherung auswählbar
Motorspannung	24 Vdc
Motor-Nennleistung	50 W
Primärsicherung	2 A träge (230 V) / 4 A (120 V)
Motorsicherung	15 A (ATO)
Zubehörsicherung	3,15 A (5x20)
Integrierter Funkempfänger	Kapazität bis zu 200 Funkfernbedienungen
Funkfernbedienungstypen	Festcode oder Rolling Code (12 Bit)
Steuereingänge	APCH, APED, STOP, FOTO, STPA, Endschalter (2), Encoder
Ausgänge	Motor, Blinkleuchte, Höflichkeitslicht, Anzeige, Zubehörversorgung (24 V DC, max. 300 mA)
Programmierbare Funktionen	Einstellbare Verlangsamung, Hinderniserkennung, Selbstschließung, Phototest, Sicherheitskontakt, Vorblinken
Einstellungen	Trimmer: Kraft, Verlangsamungsgeschwindigkeit, Zyklusgeschwindigkeit, Selbstschließzeit
Schutzart (geschätzt)	IP20
Abmessungen (geschätzt)	150 x 100 x 30 mm
Gewicht (geschätzt)	200 g
Normen	CE, EMV-Richtlinien, R&TTE, Maschinenrichtlinie 2006/42/EG

Häufig gestellte Fragen - ELVOX EK02.EXP.120 Vimar

Wie programmiere ich den Torweg?

Stellen Sie das Tor etwa 1 Meter vor der Schließposition ein. Drücken Sie P3 für 2 Sekunden (LED DL12 rot blinkt langsam). Loslassen, dann APCH drücken. Das Tor führt einen vollständigen Zyklus aus. Die LED erlischt und der Weg ist gespeichert.

Wie lerne ich eine Funkfernbedienung ein?

Drücken Sie P2 für 2 Sekunden (LED DL12 grün blinkt langsam). Loslassen, dann die Taste der zu lernenden Funkfernbedienung drücken. Die grüne LED leuchtet 2 Sekunden lang auf, um zu bestätigen. Wiederholen Sie für weitere. Max. Kapazität: 200 Funkfernbedienungen.

Was tun, wenn der Automatismus nicht funktioniert?

Überprüfen Sie die Netzspannungsversorgung und die Sicherungen (F1, F2, PT1). Stellen Sie sicher, dass die Diagnose-LEDs STOP, STPA und FOTO leuchten. Wenn ein Sicherheitseingang nicht verwendet wird, brücken Sie ihn mit COM.

Wie stelle ich die Antriebskraft ein?

Verwenden Sie den Trimmer TR2 (Kraft) auf der Platine. Drehen Sie ihn im Uhrzeigersinn, um das Drehmoment zu erhöhen. Nach der Einstellung senden Sie einen Befehl, damit die Steuerung die neuen Werte speichert.

Wie aktiviere ich den Phototest?

Stellen Sie DIP 1-5 auf ON. Die Steuerung überprüft bei jedem Befehl die Funktion der Lichtschranken. Beachten Sie die spezifische Verkabelung in der Anleitung (gesteuerte Sender-Stromversorgung).

Was bedeuten die Blinkzeichen der LED DL12?

Die Anzahl der Blinkimpulse zeigt eine Störung an: 2 = Lichtschrankentest fehlgeschlagen, 3 = Motorproblem, 4 = Encoder vertauscht, 5 = EEPROM-Fehler, 6 = Endschalterzeit überschritten, 7 = Sicherung F2 durchgebrannt, 8 = Motorüberstrom, 9 = Motorkabel vertauscht.

Wie lösche ich alle Funkfernbedienungen?

Schalten Sie die Stromversorgung aus und trennen Sie die Batterien. Halten Sie P2 gedrückt, schalten Sie dann die Stromversorgung wieder ein, ohne P2 loszulassen, bis die LED DL12 erlischt (ca. 10 Sekunden).

Kann ich einen Sicherheitskontakt anschließen?

Ja, am Eingang STPA. Stellen Sie DIP 1-4 auf ON. Bei einem NC-Kontakt DIP 1-7 auf OFF; bei einem resistiven Kontakt 8,2 kΩ DIP 1-7 auf ON. Die Auslösung dreht das Tor 10 cm zurück.

Wie stelle ich die Selbstschließzeit ein?

Drehen Sie den Trimmer TR5, um die Zeit von 1 bis 120 Sekunden einzustellen. Aktivieren Sie die Funktion mit DIP 1-1 auf ON. Die Verzögerung beginnt nach dem Stopp in der offenen Position.

Was tun, wenn das Tor sofort anhält und zurückfährt?

Das Motordrehmoment ist unzureichend. Erhöhen Sie die Kraft mit dem Trimmer TR2 (im Uhrzeigersinn). Wenn dies während der Verlangsamung geschieht, erhöhen Sie die Verlangsamungsgeschwindigkeit mit TR3.

BEDIENUNGSANLEITUNG ELVOX EK02.EXP.120 Vimar

Leiterplatte 24 Vdc mit Trimmer für Schiebetorantrieb

Beispiel DIP auf ON:

CN2 10 11 12 13 14 15 16 8,2 KΩ

Eingang STPA als resistive Kontaktleiste mit 8,2KΩ, Dip-Schalter 1-4 und 1-7 auf ON stellen

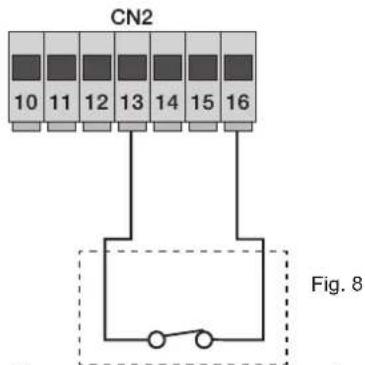

CN2 10 11 12 13 14 15 16 Fig. 8

Eingang STPA als Kontaktleiste mit elektromechanischem Schalter, DIP-Schalter 1-4 auf ON und den Dip-Schalter 1-7 in der Position OFF

DIP 1

DIP 1

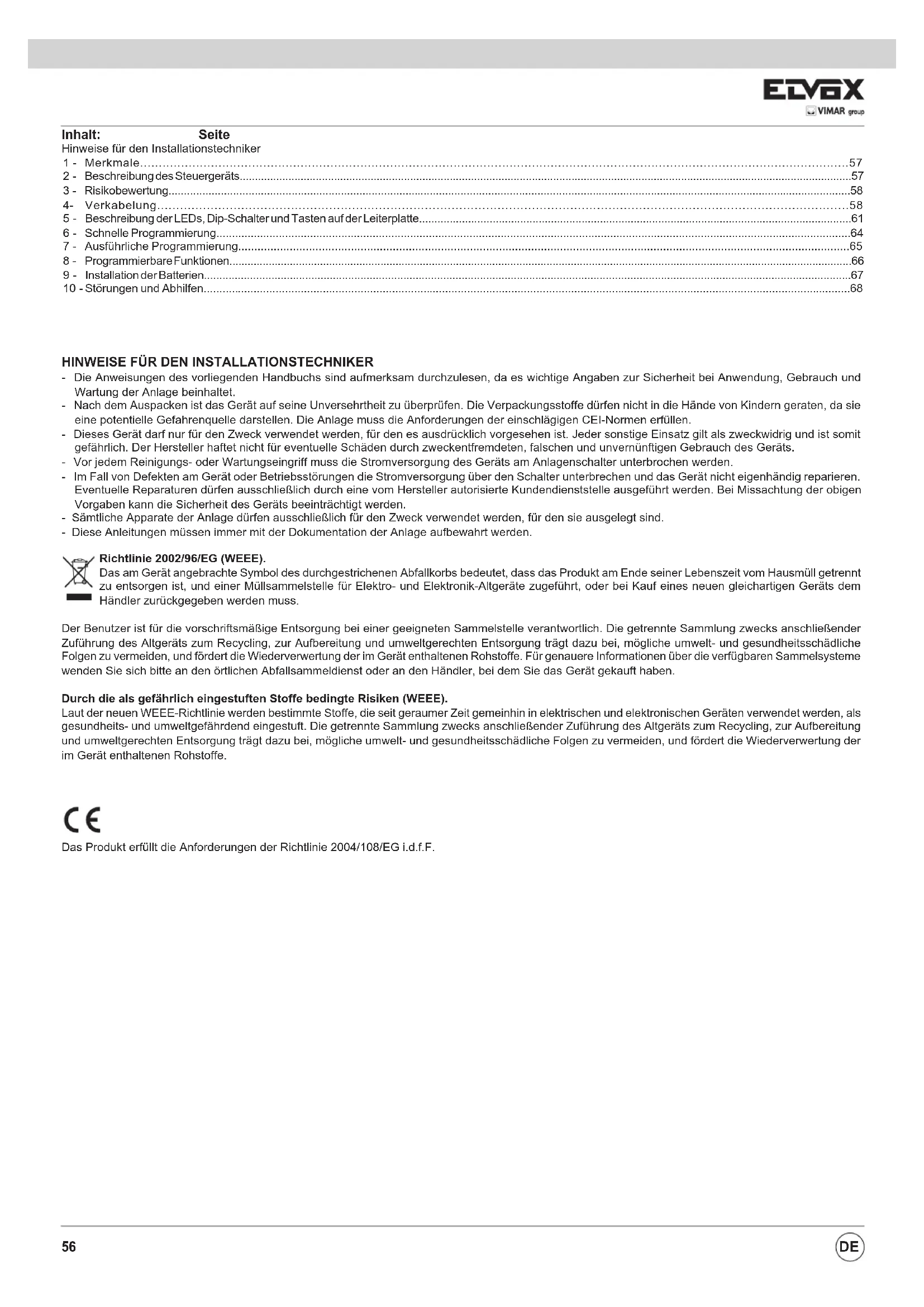

Hinweise für den Installationstechniker

1 - Merkmale....57
2 - Beschreibung des Steuergeräts....57
3 - Risikobewertung....58
4- Verkabelung....58
5 - Beschreibung der LEDs, Dip-Schalter und Tasten auf der Leiterplatte....61
6 - Schnelle Programmierung....64
7 - Ausführliche Programmierung....65
8 - Programmierbare Funktionen....66
9 - Installation der Batterien....67
10 - Störungen und Abhilfen....68

HINWEISE FÜR DEN INSTALLATIONSTECHNIKER

• Die Anweisungen des vorliegenden Handbuchs sind aufmerksam durchzulesen, da es wichtige Angaben zur Sicherheit bei Anwendung, Gebrauch und Wartung der Anlage beinhaltet.
• Nach dem Auspacken ist das Gerät auf seine Unversehrtheit zu überprüfen. Die Verpackungsstoffe dürfen nicht in die Hände von Kindern geraten, da sie eine potentielle Gefahrenquelle darstellen. Die Anlage muss die Anforderungen der einschlägigen CEI-Normen erfüllen.
• Dieses Gerät darf nur für den Zweck verwendet werden, für den es ausdrücklich vorgesehen ist. Jeder sonstige Einsatz gilt als zweckwidrig und ist somit gefährlich. Der Hersteller haftet nicht für eventuelle Schäden durch zweckentfremdeten, falschen und unvernünftigen Gebrauch des Geräts.
• Vor jedem Reinigungs- oder Wartungseingriff muss die Stromversorgung des Geräts am Anlagenschalter unterbrochen werden.
• Im Fall von Defekten am Gerät oder Betriebsstörungen die Stromversorgung über den Schalter unterbrechen und das Gerät nicht eigenhändig reparieren. Eventuelle Reparaturen dürfen ausschließlich durch eine vom Hersteller autorisierte Kundendienststelle ausgeführt werden. Bei Missachtung der obigen Vorgaben kann die Sicherheit des Geräts beeinträchtigt werden.
• Sämtliche Apparate der Anlage dürfen ausschließlich für den Zweck verwendet werden, für den sie ausgelegt sind.
• Diese Anleitungen müssen immer mit der Dokumentation der Anlage aufbewahrt werden.

Richtlinie 2002/96/EG (WEEE).

Das am Gerät angebrachte Symbol des durchgestrichenen Abfallkorbs bedeutet, dass das Produkt am Ende seiner Lebenszeit vom Hausmüll getrennt zu entsorgen ist, und einer Müllsammelstelle für Elektro- und Elektronik-Altgeräte zugeführt, oder bei Kauf eines neuen gleichartigen Geräts dem Händler zurückgegeben werden muss.

Der Benutzer ist für die vorschriftsmäßige Entsorgung bei einer geeigneten Sammelstelle verantwortlich. Die getrennte Sammlung zwecks anschließender Zuführung des Altgeräts zum Recycling, zur Aufbereitung und umweltgerechten Entsorgung trägt dazu bei, mögliche umwelt- und gesundheitsschädliche Folgen zu vermeiden, und fördert die Wiederverwertung der im Gerät enthaltenen Rohstoffe. Für genauere Informationen über die verfügbaren Sammelsysteme wenden Sie sich bitte an den örtlichen Abfallsammeldienst oder an den Händler, bei dem Sie das Gerät gekauft haben.

Durch die als gefährlich eingestuften Stoffe bedingte Risiken (WEEE).

Laut der neuen WEEE-Richtlinie werden bestimmte Stoffe, die seit geraumer Zeit gemeinhin in elektrischen und elektronischen Geräten verwendet werden, als gesundheits- und umweltgefährdend eingestuft. Die getrennte Sammlung zwecks anschließender Zuführung des Altgeräts zum Recycling, zur Aufbereitung und umweltgerechten Entsorgung trägt dazu bei, mögliche umwelt- und gesundheitsschädliche Folgen zu vermeiden, und fördert die Wiederverwertung der im Gerät enthaltenen Rohstoffe.

CE

Das Produkt erfüllt die Anforderungen der Richtlinie 2004/108/EG i.d.f.F.

1- Merkmale

Steuergerät für 24 Vdc Schiebetorantriebe mit Nennleistung 50 W, ausgestattet mit Eingängen für Anschläge, Encoder (zur Erfassung von Hindernissen und Geschwindigkeitsregelung) und integriertem Empfänger. Funktionen und Ausstattung des Steuergeräts:

• individuelle Einstellung von Bremsweg und -geschwindigkeit beim Öffnen sowie Schließen
• System zur Hinderniserkennung
• Diagnose-LED der Eingänge
• Abnehmbarer Datenspeicher
• Integrierter Empfänger mit Kapazität von 200 Funkfernsteuerungen (Festcode oder Rollingcode)
• Stromregelung für den Schutz des Elektromotors.

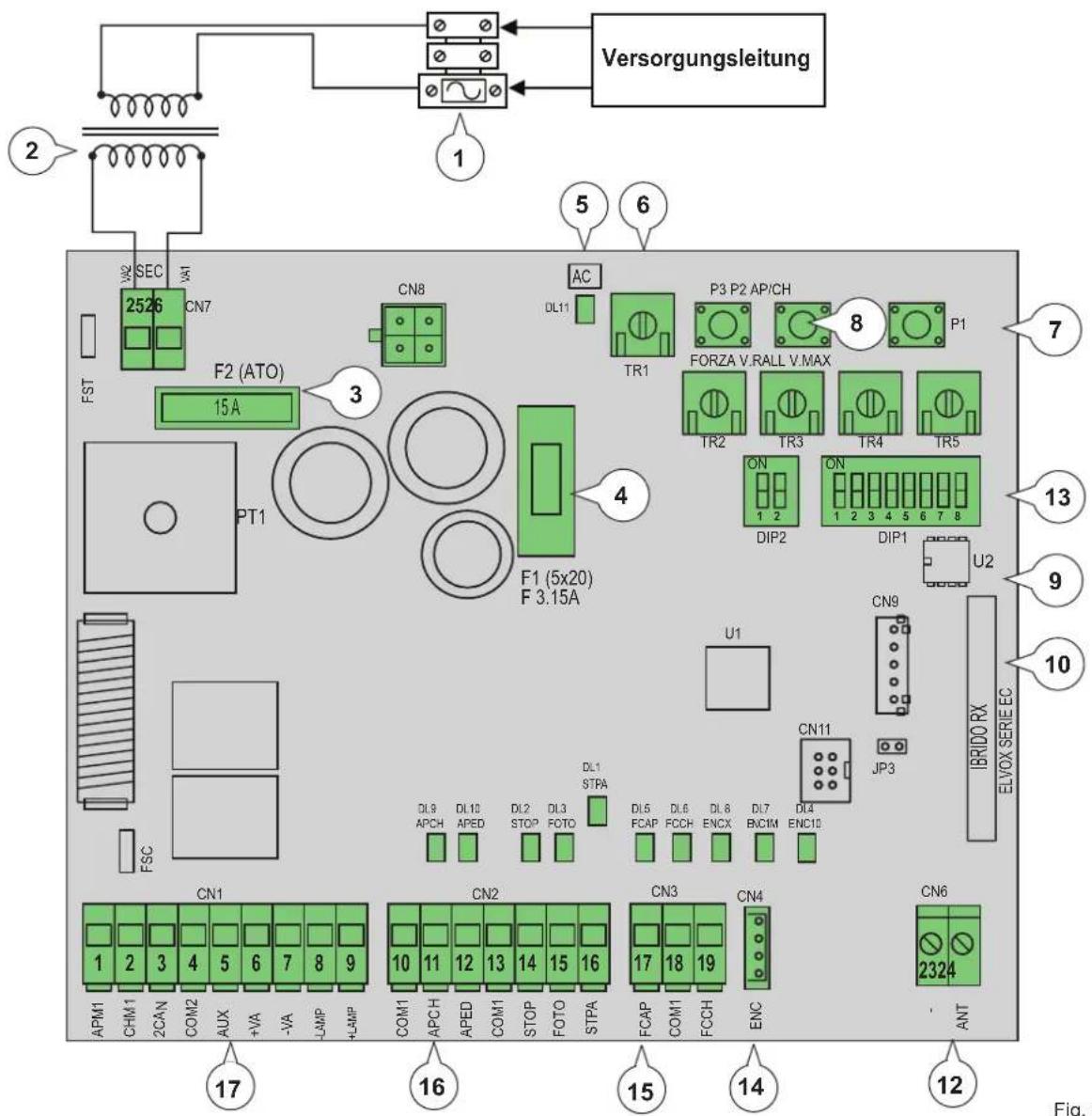

2- Beschreibung des Steuergeräts

Versorgungsleitung 2 SEC VA1 FST 2526 CN7 CN8 AC DL11 P3 P2 AP/CH FORZA V.RALL V.MAX P1 TR1 TR2 TR3 TR4 TR5 F2 (ATO) 15A 3 PT1 F1 (5x20) F 3.15A 4 DIP2 ON 1 2 DIP1 U2 CN9 U1 CN11 JP3 IBRIDO RX ELVOX SERIE EC 10 9 13 7 6 5 6 17 16 15 14 12 Fig. APM1 CHM1 2CAN COM2 AUX +VA -VA -LAMP +LAMP COM1 APCH APED COM1 STOP FOTO STPA FCAP COM1 FCCH ENC ANT CN1 CN2 CN3 CN4 CN6 1 2 3 4 5 6 7 8 9 DL9 DL10 DL12 DL13 DL1 STPA DL5 DL6 DL8 DL7 DL9 APCH APED COM1 STOP FOTO STPA FCAP COM1 FCCH ENC ANT

Fig. 1

Legende:

1- Hauptsicherung Transformator (2 A verzögert)
2- Transformer 230/120 Vac - 22 Vac
3- Sicherung des Motors 15 A
4- Sicherung des Zubehörs 3,15 A
5- LED anliegende Netzspannung
6- LED Diagnose Programmierung
7 Bedientaste OFFN/SCHL
8- Tasten für Programmierung
9- Externer Speicher
10- Funkmodul
11- LED Diagnose Eingänge
12- Anschlussklemme für Antenne
13- Dip-Schalter Funktionen (Dip 1, Dip 2)
14- Encoderstecker
15- Ausziehbare Anschlussklemme für Anschläge
16- Ausziehbare Anschlussklemme für Steuereingänge und Sicherheiten, das Steuergerät wird mit normalerweise geschlossenen Eingängen mit Schaltbrücke geliefert.
17- Ausziehbare Anschlussklemme für Motorausgang, Blinkleuchte und Zubehörversorgung

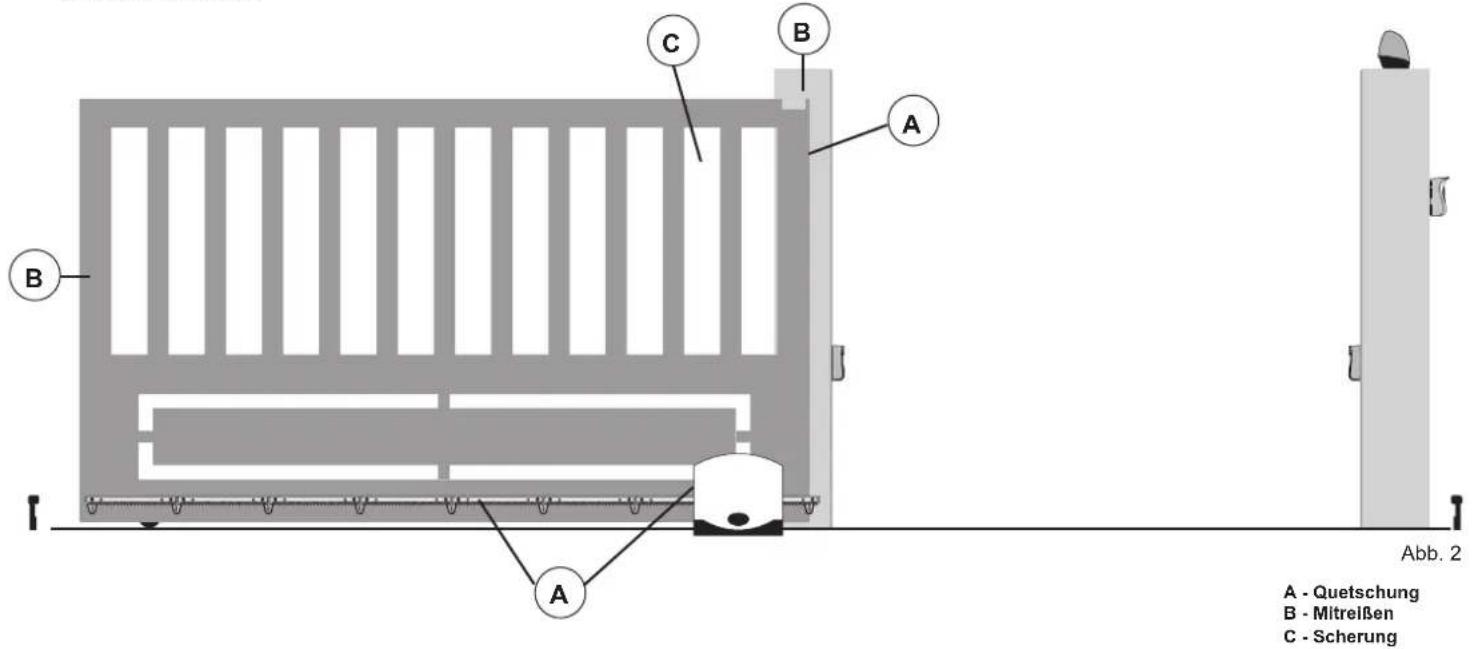

3- Risikobewertung

Vor Installation des Antriebs müssen alle möglichen Gefahrenstellen während der Bewegung des Tors bewertet werden, Abb. 2 zeigt einige Gefahrenstellen an einem Schiebetor.

A - Quetschung B - Mitreifen C - Scherung A B C A B Abb. 2

Vor der Installation den leichtgängigen Torlauf, den Einbau und die Robustheit der mechanischen Anschläge sowie die Stützsysteme des Tors überprüfen.

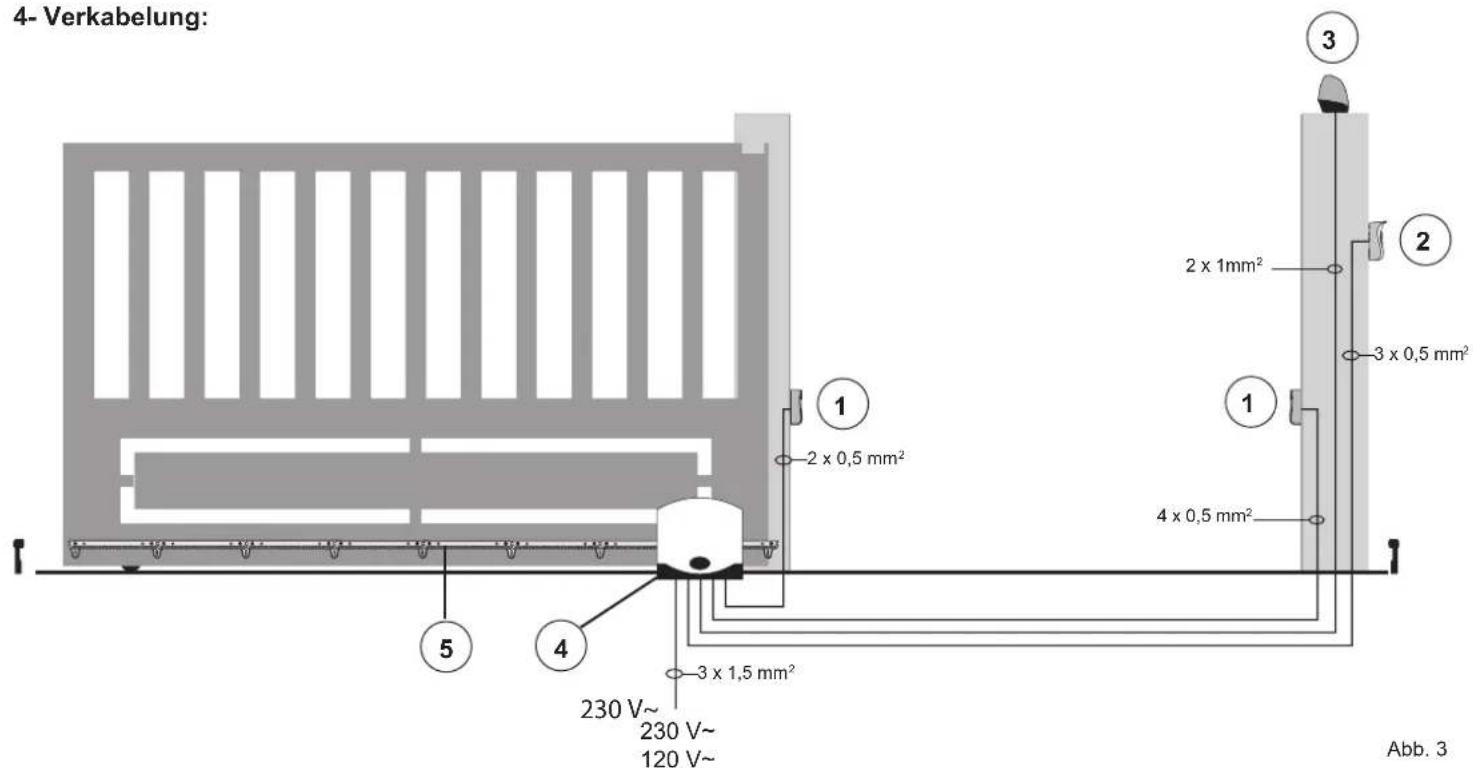

4- Verkabelung:

4- Verkabelung: 1 2 x 0,5 mm² 2 x 1mm² 3 x 0,5 mm² 4 x 0,5 mm² 5 4 3 x 1,5 mm² 230 V~ 230 V~ 120 V~ Abb. 3

1 - Lichtschranken
2 - Schlüsselschalter
3 - Blinkleuchte
4 - Getriebemotor
5 - Zahnstange

Anlagenauslegung

4.1- Verkabelung der Versorgungsleitung

In der Trafobox befindet sich eine Klemme mit 2 AT Schutzsicherung, die Phase ist an den der Sicherung entsprechenden Pol anzuschließen.

Sicherung 2 A L 250 V (Netz: 230 V, 240 V)

Sicherung 4 A L 250 V (Netz: 110 V, 117 V, 125 V)

Netz Transformer

Abb. 4

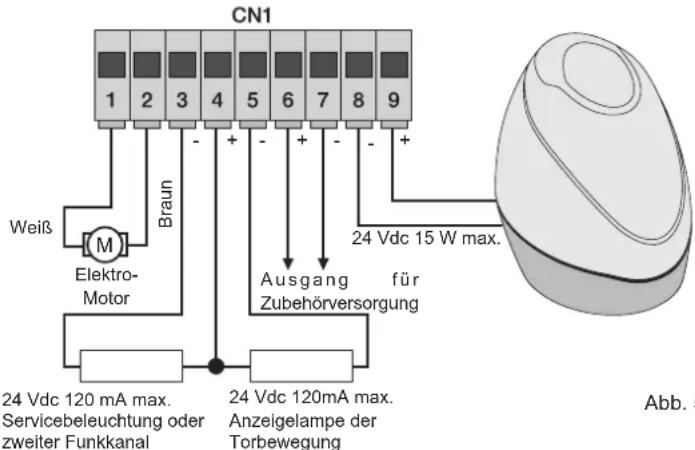

4.3- Verkabelung von Blinkleuchte, Komfortbeleuchtung und Anzeigelampe der Torbewegung

CN1 1 2 3 4 5 6 7 8 9 Weiß M Elektro- Motor Braun Ausgang für Zubehörversorgung 24 Vdc 15 W max. 24 Vdc 120 mA max. Servicebeleuchtung oder zweiter Funkkanal 24 Vdc 120mA max. Anzeigelampe der Torbewegung Abb. 5

HINWEIS: Die Verkabelung des Motorausgangs (Klemme 1 und 2) nicht verändern, da der Dip-Schalter 2-2 die Öffnungsrichtung auswählt.

Klemmen Beschreibung	Funktion
1-2 Motorausgang Steuerausgang für Elektromotor mit 24 Vdc Nennleistung 50 W(Klemme 1 weiß, Klemme 2 braun)
3-4 Komfortbeleuchtung oder zweiten Funkkanal		Ausgang mit 24 Vdc max. Stromfestigkeit 85 mA, kann als zeitgesteuerter Ausgang (60 Sekunden) oder Ausgang für zweiten Funkkanal programmiert werden, siehe Dip-Schalter Nummer 6 ( 3 = GND / 4 = +24 Vdc).
4-5 Ausgang für Anzeigelampe Ausgang mit 24 Vdc max. Stromfestigkeit 85 mA, langsamer Blinkimpuls beim Öffnen, erleuchtet bei stehendem geöffnetem Tor, schneller Blinkimpuls beim Schließen, erloschen bei geschlossenem Tor ( 4 = 24 Vdc / 5 = GND ).
6-7 Ausgang für Zubehörversorgung Ausgang mit 24 Vdc max. Stromfestigkeit 300 mA für die Versorgung von Lichtschranken und Zubehör( 6 = +24 Vdc, 7 = GND )
8-9	Ausgang für Blinkleuchte	Ausgang mit 24 Vdc max. Stromfestigkeit 15 W für Blinkleuchte ( 8 = GND, 9 = +24 Vdc).

Die Summe der Stromaufnahme der Ausgänge 2CAN, AUX und -VA darf 500 mA nicht übersteigen.

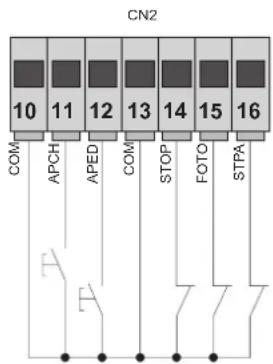

Tabelle mit Beschreibung der Eingänge:

Das Steuergerät wird mit normalerweise geschlossenen Eingängen mit Schaltbrücke (Stop, Foto und STPA) geliefert, die Schaltbrücke von dem zu verwendenden Eingang entfernen.

CN2 10 11 12 13 14 15 16 COM APCH APED COM STOP FOTO STPA

Klemmennummer Beschreibung Eingangstyp
10-13-18	Gemeinsamer Kontakt Steuereingänge (permanente Masse)	-
11	Sequenzieller Steuereingang für die vollständige Bewegung des Tors	Schließer
12	Sequenzieller Steuereingang für die Fußgänger-Bewegung des Tors	Schließer
14	Eingang für Torstopp	Öffner
15	Eingang Lichtschranke, beim Schließen des Tors aktiviert	Öffner
16	Eingang Kontaktleisten oder interne Lichtschranke, beim Schließen und Öffnen des Tors aktiviert	Öffner
17	Eingang Öffnungsanschlag mit Dip-Schalter 2-2 auf OFF Eingang Schließanschlag mit Dip-Schalter 2-2 auf ON	Öffner
19	Eingang Schließanschlag mit Dip-Schalter 2-2 auf OFF Eingang Öffnungsanschlag mit Dip-Schalter 2-2 auf ON	Öffner

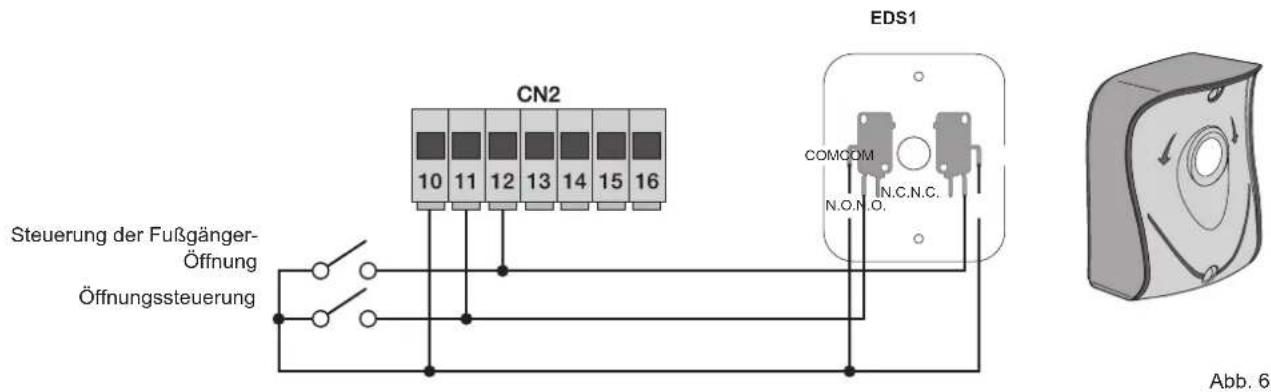

4.4- Anschluss der Steuertasten und des Schlüsselschalters

Arbeitskontakte (die roten LEDS AP/CH oder APED leuchten bei Betätigung des Schlüsselschalters bzw. der parallel geschalteten Tasten auf):

CN2 10 11 12 13 14 15 16 EDS1 COMCOM N.O.N.O. N.C.N.C. Steuerung der Fußgänger- Öffnung Öffnungssteuerung Abb. 6

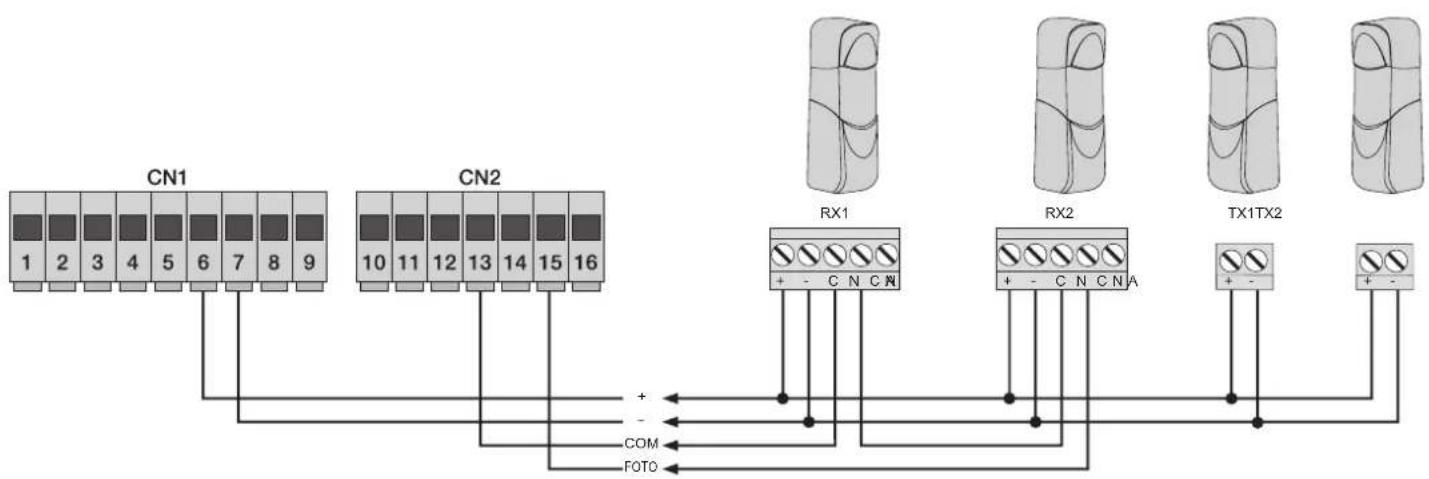

4.5- Anschluss der Lichtschranken

Ruhekontakt (bei nicht aktivierten Lichtschranken muss die LED FOTO erleuchtet sein), sofern nicht verwendet, eine Schaltbrücke zwischen COM. und FOTO einfügen, hierbei die Polung für die Versorgung der Lichtschranken beachten:

Abb. 7

4.6- Anschluss der Kontaktleiste oder internen Lichtschranke

Bei nicht aktivierter Kontaktleiste bzw. Lichtschranke muss die LED STPA erleuchtet sein, siehe Dip-Schalter 1-4 und 1-7. Sofern nicht verwendet, eine Schaltbrücke zwischen COM und STPA einfügen. Bei Anschluss einer Kontaktleiste muss der Dip-Schalter Nummer 4 auf ON gesetzt sein und mit Dip-Schalter Nummer 7 der Typ der Kontaktleiste ausgewählt werden, (OFF bei Öffner oder ON Kontaktleiste mit 8,2 K Ohm Ausgleichswiderstand), wobei die Auslösung der Kontaktleiste die Torbewegung um ca. 10 cm umkehrt.

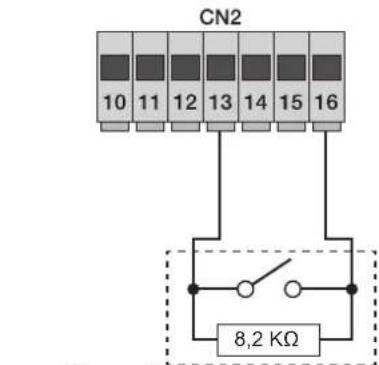

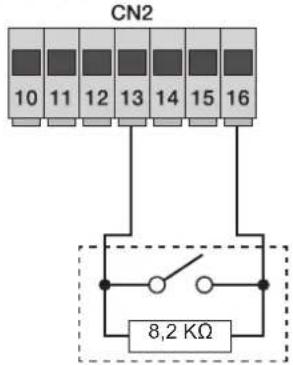

4.6.1 Anschluss der resistiven Kontaktleiste

Beispiel DIP auf OFF:

Beispiel DIP auf ON:

CN2 10 11 12 13 14 15 16 8,2 KΩ

Eingang STPA als resistive Kontaktleiste mit 8,2KΩ, Dip-Schalter 1-4 und 1-7 auf ON stellen

DIP 1 DIP 1

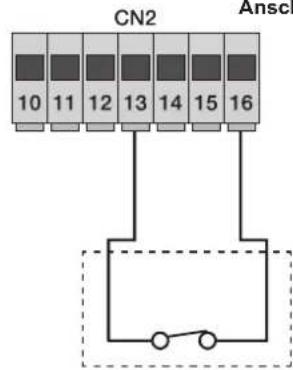

Anschluss der Kontaktleiste an Schalter

CN2 10 11 12 13 14 15 16 Ansch

Eingang STPA als Kontaktleiste mit elektromechanischem Schalter, DIP-Schalter 1-4 auf ON und den Dip-Schalter 1-7 in der Position OFF

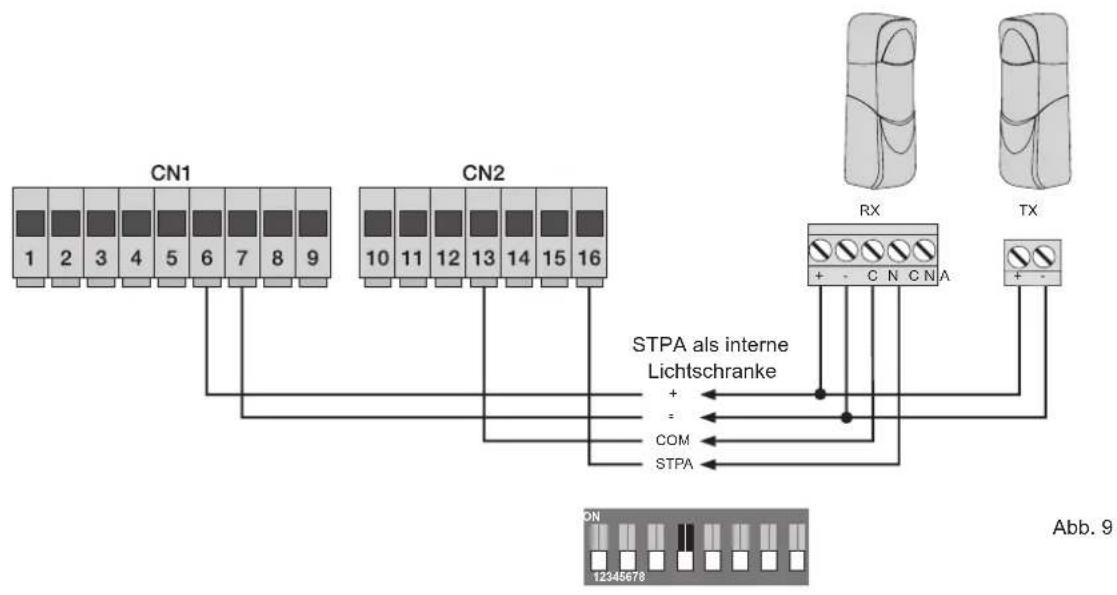

4.6.2 Anschluss der internen Lichtschranke

Bei Anschluss des Eingangs STPA an den Empfänger der Lichtschranke den Dip-Schalter Nummer 1-4 auf OFF stellen (bei Auslösung der internen Lichtschranke stoppt das Tor sowohl beim Öffnen als auch beim Schließen und bleibt bis zur Freigabe der Lichtschranke gestoppt, um dann wieder in Öffnungsrichtung zu starten).


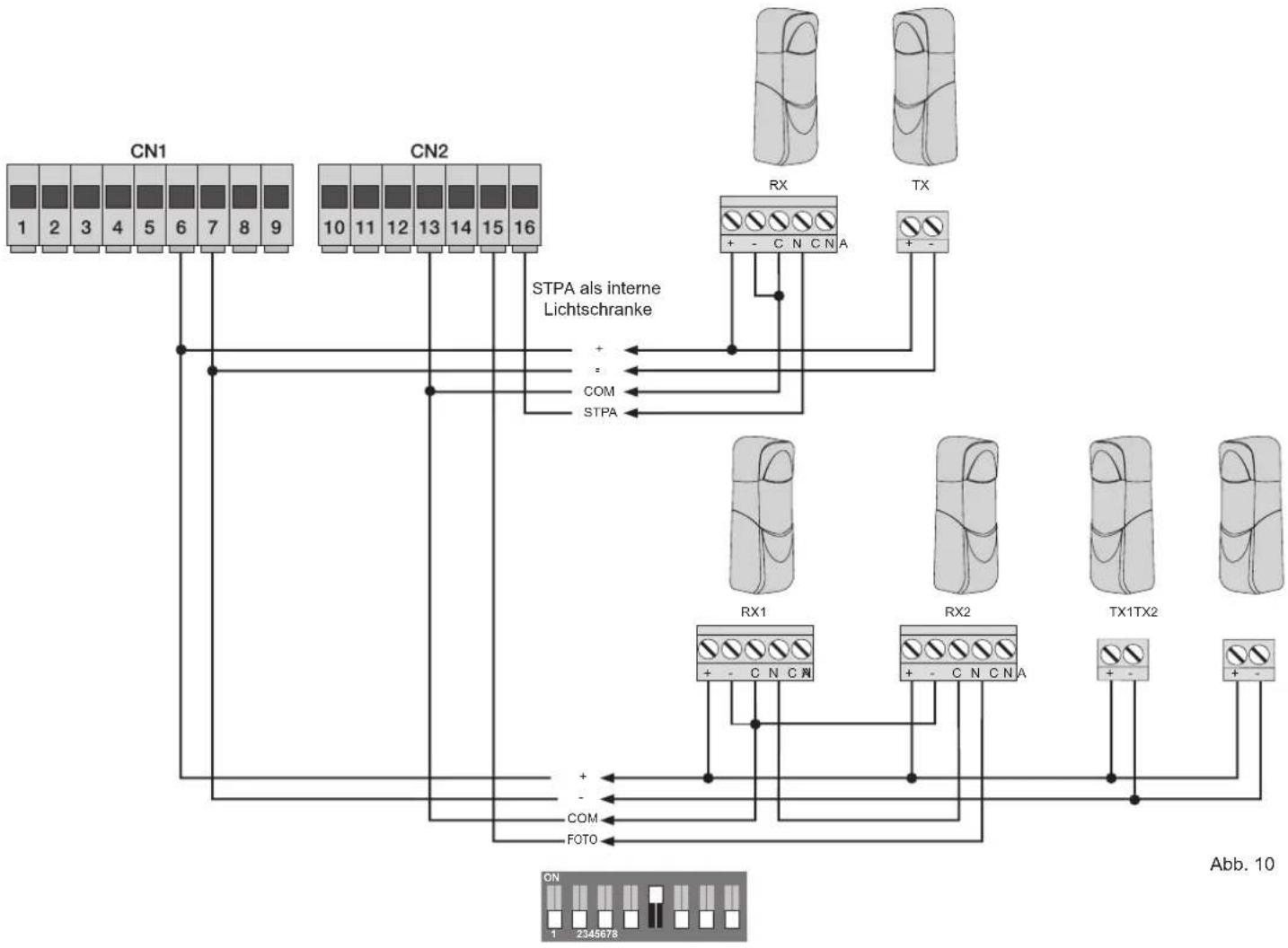

4.6.3 Anschluss der Lichtschranken mit aktiver Fototest-Funktion

Bei Aktivierung der Fototest-Funktion (das Steuergerät prüft den Betrieb der Lichtschranken, siehe Dip-Schalter 5 auf ON) folgenden Anschluss beachten (bei jedem Motorstart unterbricht das Steuergerät die Versorgung zum Sender der Lichtschranke, um die Funktion nachzuweisen):

Anschluss der Stopptaste

4.7- Anschluss der Stopptaste, Ruhekontakt, die Öffnung des Kontakts bewirkt den Stopp des Tors und die Unterbrechung der Zeit für das automatische Schließen (bei nicht gedrückter Taste muss die LED STOP erleuchtet sein), sofern nicht verwendet, eine Schaltbrücke zwischen COM und STOP einfügen

CN2 10 11 12 13 14 15 16

Taste mit Ruhekontakt

Abb. 11

HINWEIS: Falls in der Anlage keine Lichtschranken, Kontaktleisten oder Stopptasten vorhanden sein sollten (die Eingänge FOTO, STPA und STOP müssen mit dem gemeinsamen Kontakt, Klemme 13, überbrückt werden), die Fototest-Funktion nicht aktivieren.

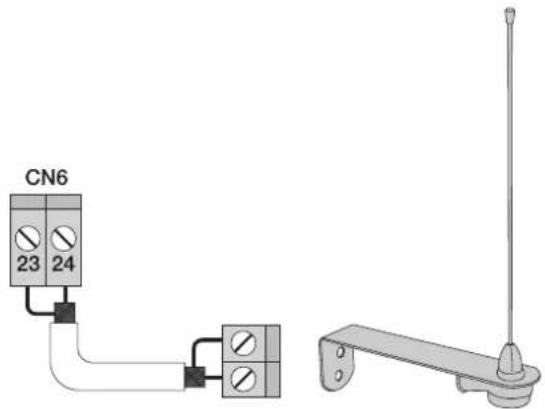

4.8- Anschluss der Antenne

Im Lieferumfang ist der verkabelte 17 cm starre Draht enthalten, um die Reichweite der Antenne Art. ZL43 lt. Abbildung zu erhöhen:

CN6 23 24

Abb. 12

5 - Beschreibung der LEDs im Schaltkreis:

Kürzel Beschreibung
AC Zeigt das Anliegen von Netzspannung an (bei anliegender Netzspannung erleuchtet)
STPA	Zeigt den Status des Eingangs STPA (Klemme 16) an, sofern nicht aktiviert, bleibt die grüne LED erleuchtet, sofern nicht verwendet eine Schaltbrücke zwischen COM und STPA einfügen
AP/CH Zeigt den Status des	Eingangs AP/CH (Klemme 11) an, sofern nicht aktiviert, bleibt die rote LED erloschen
APED Zeigt den Status des	Eingangs APED (Klemme 12) an, sofern nicht aktiviert, bleibt die rote LED erloschen
STOPP	Zeigt den Status des Eingangs STOP (Klemme 14) an, sofern nicht aktiviert, bleibt die grüne LED erleuchtet, sofern nicht verwendet eine Schaltbrücke zwischen COM und STOP einfügen
FOTO	Zeigt den Status des Eingangs FOTO (Klemme 15) an, sofern nicht aktiviert, bleibt die grüne LED erleuchtet, sofern nicht verwendet eine Schaltbrücke zwischen COM und FOTO einfügen.
FCAP	Zeigt den Status des Öffnungsanschlags mit Dip-Schalter 2-2 auf OFF an, die grüne LED erlischt bei vollständig geöffnetem Tor.Zeigt den Status des Schließanschlags mit Dip-Schalter 2-2 auf ON an, die grüne LED erlischt bei vollständig geschlossenem Tor.
FCCH	Zeigt den Status des Schließanschlags mit Dip-Schalter 2-2 auf OFF an, die grüne LED erlischt bei vollständig geschlossenem Tor.Zeigt den Status des Öffnungsanschlags mit Dip-Schalter 2-2 auf ON an, die grüne LED erlischt bei vollständig geöffnetem Tor.
ENC.A	Zeigt den Eingang des Encoders A an, bei Bewegung des Motors mit Zyklusgeschwindigkeit erleuchtet, blinkt beim Abbremsen, erloschen bei gestopptem Motor.
ENC.B	Zeigt den Eingang des Encoders B an, bei Bewegung des Motors mit Zyklusgeschwindigkeit erleuchtet, blinkt beim Abbremsen, erloschen bei gestopptem Motor.
DL12 Zeigt den Programmierungsstatus des Torlaufs und den Anlernstatus der Funkfernsteuerungen an (zweifarbige LED)

Tasten auf dem Schaltkreis:

Kürzel Beschreibung
AP/CH Steuert die Öffnung und Schließung des Tors
P3 Für den Zugang zur Programmierung des Torlaufs drücken
P2 Für den Zugang zur Programmierung oder Löschung der Funkfernsteuerungen drücken

Vorabkontrolle:

Nach Einschalten der Steuergerätversorgung leuchtet die LED DL12 eine Sekunde lang auf.

Die DIAGNOSE-LEDS der Eingänge STOP, FOTO und STPA müssen erleuchtet sein.

Falls einer der Sicherheitseingänge (FOTO, STOP, STPA) nicht verwendet werden sollte, eine Schaltbrücke zwischen COM und dem jeweils nicht benutzten Eingang einfügen.

6 - Schnelle Programmierung

Verfahren zur einfachen Programmierung des Torlaufs:

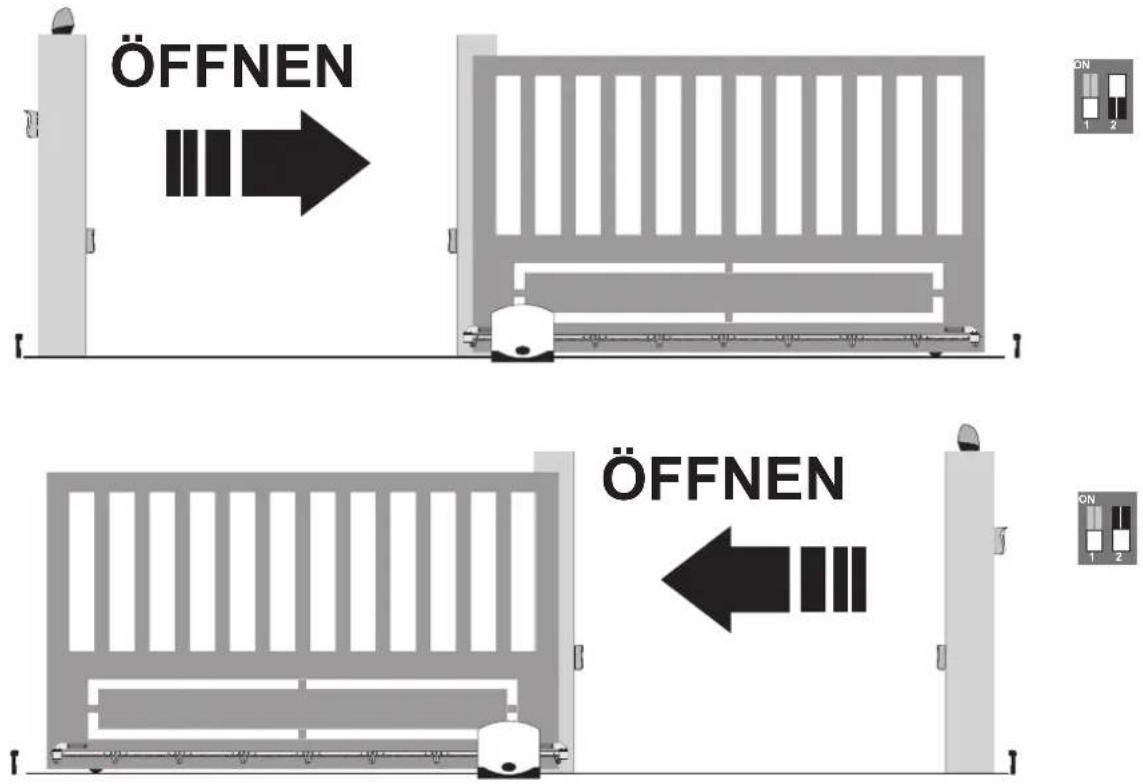

HINWEIS: Vor Beginn der Programmierung den Dip-Schalter 2-2 überprüfen (OFF Öffnung nach links, ON Öffnung nach rechts)

ÖFFNEN ÖFFNEN

• Das Tor auf ca. 1 Meter zur Schließposition bewegen.
• Die Taste P3 2 Sekunden lang gedrückt halten (die rote LED DL12 blinkt mit langsamen Impulsen), dann die Taste P3 loslassen.
• Die Taste AP/CH drücken, das Tor schließt sich bis zur Auslösung des mechanischen Schließanschlags, um dann wieder mit reduzierter Geschwindigkeit in Öffnungsrichtung zu starten.
• Bei Erreichen der magnetischen Öffnungsanschläge startet das Tor in Schließbewegung bis zur Auslösung des Anschlags.
• Die LED DL12 erlischt, das Steuergerät hat den Torlauf gespeichert und übernimmt die Werksparameter mit Bremsweg von 50 cm beim Öffnen sowie von 75 cm beim Schließen vor Anfahren der magnetischen Anschläge.

Sollten die Bewegungsabläufe während der Programmierung umgekehrt erfolgen, nicht die Verkabelung des Elektromotors (Klemme 1 und 2) und der Anschläge (Klemme 17-19) vertauschen, sondern den Dip-Schalter 2-2 überprüfen (OFF Toröffnung nach links, ON Toröffnung nach rechts).

HINWEIS: Falls die Phasenleiter des Elektromotors vertauscht werden, meldet das Steuergerät beim Öffnungsbefehl den Fehler durch Blinken der LED DL12 sowie der Blinkleuchte (siehe Tabelle Fehlermeldung).

Verfahren zum Speichern einer Funkfernsteuerung:

• Die Taste P2 ca. 2 Sekunden lang drücken, die grüne LED DL12 blinkt mit langsamen Impulsen, dann die Taste P2 loslassen.
• Das Steuergerät befindet sich im Wartezustand auf das Anlernen einer Funkfernsteuerung (Timeout 20 Sekunden).
• Die Taste der zu speichernden Funkfernsteuerung drücken, die LED DL12 leuchtet ca. 2 Sekunden lang in Grün auf und erlischt anschließend.
  Zur Speicherung weiterer Funkfernsteuerungen dieses Verfahren wiederholen. Die maximale Kapazität beträgt 200 Funkfernsteuerungen.
  Ist diese erreicht (200 Funkfernsteuerungen), gibt die grüne LED DL12 beim Zugriff auf die Speicherung der Funkfernsteuerung (die grüne LED D12 blinkt) und beim Drücken der Taste für den zu speichernden neuen Sender 3 schnelle Blinkimpulse aus.

HINWEIS: Die erste gespeicherte Funkfernsteuerung konfiguriert das Steuergerät dahingehend, entweder nur Funkfernsteuerungen mit Rollingcode oder mit festem 12 Bit Code zu erkennen.

7-Ausführliche Programmierung

Programmierung des individuellen Torlaufs

HINWEIS: Vor Beginn der Programmierung den Dip-Schalter 2-2 (OFF überprüfen (Öffnung nach links, ON Öffnung nach rechts), der Dip-Schalter 2-1 muss auf ON stehen (Betrieb mit Anschlag).

- Das Tor auf ca. 1 Meter zur Schließposition bewegen.

• Die Taste P3 4 Sekunden lang gedrückt halten (die rote LED DL12 blinkt mit schnellen Impulsen), dann die Taste P3 loslassen
• Die Taste AP/CH drücken, das Tor schließt sich bis zur Auslösung des mechanischen Schließanschlags, um dann wieder in Öffnungsrichtung zu starten.
• Vor der vollständigen Öffnung des Tors die Taste AP/CH drücken, so dass das Steuergerät den anfänglichen Abbremspunkt beim Öffnen speichert
• Das Tor setzt den Lauf mit abgebremster Geschwindigkeit bis zum mechanischen Öffnungsanschlag fort, um dann wieder in Schließrichtung zu starten
• Vor der vollständigen Schließung des Tors die Taste AP/CH drücken, so dass das Steuergerät den anfänglichen Abbremspunkt beim Schließen speichert.
• Das Tor setzt den Lauf mit abgebremster Geschwindigkeit bis zum mechanischen Schließanschlag fort, um dann wieder in Öffnungsrichtung zu starten
• Durch Drücken der Taste AP/CH den Weg für die Fußgänger-Öffnung festlegen (falls ein Steuerbefehl mit dem Eingang Aped ausgelöst wird, öffnet sich das Tor um den in diesem Punkt eingegebenen Weg), wonach das Tor bis zum mechanischen Schließanschlag startet.
• Das Steuergerät speichert den eingestellten Lauf und die LED DL12 erlischt, womit das Verfahren zur Programmierung des Torlaufs erfolgreich abgeschlossen ist.

Programmierung oder Löschung der Funkfernsteuerungen

Die Taste der Funkfernsteuerung zur Steuerung des Eingangs AP/CH speichern: Die Taste P2 solange drücken, bis die grüne LED DL12 mit langsamen Impulsen zu blinken beginnt, die Taste loslassen und die Taste der zu speichernden Funkfernsteuerung drücken, die LED DL12 leuchtet 1 Sekunde lang in Grün auf als Bestätigung der erfolgten Speicherung. Zur Speicherung weiterer Funkfernsteuerungen die vorgenannten Schritte wiederholen.

Die Taste der Funkfernsteuerung zur Steuerung des Eingangs APED speichern: Die Taste P2 solange drücken, bis die grüne LED DL12 mit schnellen Impulsen zu blinken beginnt, die Taste loslassen und die Taste der zu speichernden Funkfernsteuerung drücken, die LED DL12 leuchtet 1 Sekunde lang in Grün auf als Bestätigung für die erfolgte Speicherung der Funkfernsteuerungstaste für die Betätigung der Fußgänger-Öffnung. Zur Speicherung weiterer Funkfernsteuerungen die vorgenannten Schritte wiederholen.

Eine gespeicherte Funkfernsteuerung löschen: Die Taste P2 solange drücken, bis die grüne LED DL12 mit äußerst schnellen Impulsen zu blinken beginnt, die Taste loslassen und die Taste der zu löschen Funkfernsteuerung drücken, die LED DL12 leuchtet 1 Sekunde lang in Grün auf als Bestätigung der erfolgten Löschung. Zur Speicherung weiterer Funkfernsteuerungen die vorgenannten Schritte wiederholen.

Alle Funkfernsteuerungen löschen: Die Stromversorgung zum Steuergerät unterbrechen und auch die ggf. vorhandenen Batterien trennen.

Die Taste P2 drücken und gedrückt halten, die Stromversorgung zum Steuergerät wieder einschalten, dabei die Taste erst nach Erlöschen der LED DL12 loslassen

Die maximale Kapazität beträgt 200 Funkfernsteuerungen, ist diese erreicht, gibt die grüne LED DL12 beim Zugriff auf die Speicherung der Funkfernsteuerung (die grüne LED D12 blinkt) und beim Drücken der Taste für den zu speichernden neuen Sender 3 schnelle Blinkimpulse aus, um die Sättigung des Speichers anzugeben.

HINWEIS: Die erste gespeicherte Funkfernsteuerung konfiguriert das Steuergerät dahingehend, entweder nur Funkfernsteuerungen mit Rollingcode oder mit festem 12Bit Code zu erkennen.

8 - Programmierbare Funktionen:

Die Tabelle veranschaulicht die über die Dip-Schalter aktivierbaren Funktionen, wobei das Steuergerät die Dip-Schalter bei stehendem Tor in Schließposition liest:

NummerDIP-Schalter	Dip-Status Beschreibung
DIP 1-1 OFF Automatische Schließfunktion nicht aktiviert
DIP 1-1 ON Automatische Schließfunktion aktiviert
DIP 1-2	OFF	Mehrfamilienhaus-Funktion aktiviert (beim Öffnen des Tors kann dessen Bewegung über die Funkfernsteuerungen oder die Eingänge AP/CH nicht gestoppt werden)
DIP 1-2	ON	Bei jedem Steuerbefehl führt das Tor folgenden Ablauf aus: Öffnen, Stopp, Schließen, Stopp
DIP 1-3 OFF Vorblinken nicht aktiviert
DIP 1-3	ON	Vorblinken aktiviert, vor der Torbewegung leuchtet die Blinkleuchte 3 Sekunden lang auf
DIP 1-4 OFF Eingang	STPA als interne Lichtschranke
DIP 1-4 ON Eingang $TPA als Kontaktleiste
DIP 1-5 OFF Fototest-Funktion nicht aktiviert
DIP 1-5	ON	Fototest-Funktion aktiviert (Test der Lichtschranke bei jedem Steuerbefehl), siehe Abschnitt 4.6.3
DIP 1-6 OFF Zweiter Funkkanal ist der Fußgänger-Öffnung des Tors zugewiesen
DIP 1-6	ON	Zweiter Funkkanal ist der 1 Sekunde langen Aktivierung des Ausgangs 2Kan zugewiesen (Klemme 3 und 4)
DIP 1-7 OFF Kontaktleiste mit Ruhekontakt
DIP 1-7	ON	Resistive Kontaktleiste, Arbeitskontakt mit Ausgleichswiderstand 8,2 K Ohm in Parallelschaltung
DIP 1-8 OFF Funktion	Sofortschließen nicht aktiviert
DIP 1-8	ON	Aktivierung der Funktion Sofortschließen (die Auslösung der Lichtschranke setzt die Zeit für automatisches Schließen auf 5 Sekunden nach Freigabe)
DIP 2-1 OFF Nicht verwendet
DIP 2-1 ON Nicht verwendet
DIP 2-2 OFF Für Toröffnung nach links
DIP 2-2 ON Für Toröffnung nach rechts

Trimmer für Einstellung

Trimmer Beschreibung
TR1
TR2 Kraft (regelt das Drehmoment des Motors)
TR3 Abbremsgeschwindigkeit
TR4 Zyklusgeschwindigkeit
TR5 Zeit für automatisches Schließen (von 1 bis 120 Sekunden einstellbar)

HINWEIS: Durch Verstellen der Trimmer TR3 (Abbremsgeschwindigkeit) oder TR4 (Zyklusgeschwindigkeit) blinkt die rote LED DL12 mit schnellen Impulsen, einen Steuerbefehl mit Taste APCH ausgeben. Das Steuergerät führt eine vollständige Öffnung und Schließung durch, um die Stromaufnahme während des Torlaufs mit den neuen Geschwindigkeiten zu speichern, bei kompletter Schließung erlischt die LED DL12 und die neuen Werte werden gespeichert.

Fehlermeldungen werden mittels LED DL12 und Blinkleuchte angezeigt (Klemme Nummer 8 und 9).

Legende der Fehlermeldungen:

Anzahl Blinkimpulse Beschreibung
2 Lichtschranken-Test fehlgeschlagen (falsche Verkabelung oder Lichtschranken belegt)
3 Problem auf dem Schaltkreis für Motoraktivierung
4 Problem am Encoder (Encoder nicht vorhanden oder vertauschte Elektromotorkabel)
5 Schwerer Fehler auf EEPROM (Komponente U2 nicht vorhanden oder defekt)
6	Vorgesehene Zeit für das Ende des Torlaufs ist abgelaufen (Komponente U2 nicht vorhanden oder defekt)
7 Sicherung F2 defekt
8 Fehler Überstrom Motor
9 Vertauscht Motorleistungskabel (Klemmen 1-2)

Nach der Programmierung den Betrieb des Antriebs überprüfen, hierzu die Auslösung der Lichtschranken und der Kontaktleisten simulieren. Bei fehlerhaftem Betrieb die Verkabelung und den Dip-Schalter 2-2 für die Wahl der Öffnungsrichtung überprüfen.

9 - Installation der batterien

An den Stecker CN8 den Ladekreis der Batterien anschließen und die Batterien verbinden. Bei reinem Batteriebetrieb ist die Geschwindigkeit des Motors um 15% geringer als die mit Netzversorgung. Die Anzahl der Bewegungen im Batteriebetrieb hängt von der Anzahl der installierten Lichtschranken sowie von der Torlänge ab. Bei reinem Batteriebetrieb erlischt die LED AC, die Ausgänge 2CAN und AUX sind deaktiviert und das Zubehör ist bei stehendem Tor nicht versorgt.

10 - Störungen und Abhilfen:

Störung Ursache Abhilfe
Antrieb außer Betrieb	StromausfallSicherungen durchgebranntSteuer- und Sicherheitseingänge unwirksam	Schalter der Versorgungsleitung überprüfenSicherungen durch gleichwertige ersetzenDie DIAGNOSE-LEDS überprüfen (STOP, FOTO und STPA müssen erleuchtet sein)
Funkfernsteuerungen können nicht gespeichert werden	Sicherheiten geöffnetBatterien der Funkfernsteuerung entladenFunkfernsteuerungen mit der ersten gespeicherten nicht kompatibelSpeicher ist gesättigt	Die DIAGNOSE-LEDS überprüfen (STOP, FOTO und STPA müssen erleuchtet sein)Batterien austauschenDie erste gespeicherte Funkfernsteuerung konfiguriert das Steuergerät dahingehend, entweder nur Funkfernsteuerungen mit Rollingcode oder mit Dip-Schaltern zu speichern.Mindestens eine Funkfernsteuerung löschen oder einen externen Empfänger hinzufügen (maximale Kapazität 200 Funkfernsteuerungen)
Funkfernsteuerung außer Betrieb Batterien der Funkfernsteuerung entladen Batterien austauschen
Kein Zugang zur Programmierung des Torlaufs	Sicherheiten geöffnet	Die DIAGNOSE-LEDS überprüfen (STOP, FOTO und STPA müssen erleuchtet sein)
Der Antrieb startet, stoppt und kehrt die Bewegungsrichtung um Unzureichendes Motordrehmoment Kraft mittels Trimmer TR2 erhöhen
Beim Abbremsen stoppt der Antrieb und kehrt die Bewegungsrichtung um	Zu niedrige Abbremsgeschwindigkeit Den Wert von Trimmer TR3 erhöhen
Das Tor stoppt nicht bei Auslösung der Anschläge, sofern vorhanden	Der Magnetsensor kann den Magnet nicht lesen	Magnet an Sensor annähernDie LEDS der Anschläge überprüfen.Den Dip-Schalter Nummer 2-1 für den Anschlag und den Dip-Schalter 2-2 für die Öffnungsrichtung des Tors überprüfen.

EG-KONFORMITÄTSERKLÄRUNG

(Einbauerklärung unvollständiger Maschinen nach Anhang IIB der Richtlinie 2006/42/EG)

Nr.: ZDT00434.00

Der Unterzeichnende, als Vertreter des Herstellers

Elvox SpA

Via Pontarola, 14/A - 35011 Campodarsego

(PD) Italien

erklärt hiermit, dass die Produkte

STEUERPLATINE - SERIE RS

Artikel RS01, RS02, RS03, RS04, RS05, RS06, RS07, RS08, RS12, RS13, RS14

den Bestimmungen der folgenden Gemeinschaftsrichtlinie(n) (einschließlich aller anwendbaren Veränderungen) entsprechen und dass alle folgenden Bezugsnormen und/oder technischen Spezifikationen angewandt wurden

EMV-Richtlinie 2004/108/EG: EN 61000-6-1 (2007), EN 61000-6-3 (2007) + A1 (2011)

R&TTE-Richtlinie1999/5/EG: EN 301 489-3 (2002), EN 300 220-3 (2000)

Maschinenrichtlinie 2006/42/EG EN 60335-2-103 (2003) + A11 (2009),

EN 13241 (2003) + A1 (2011), EN 12453 (2000)

Er erklärt weiterhin, dass das Produkt erst dann in Betrieb genommen werden darf, wenn festgestellt wurde, dass die Endmaschine, in die die unvollständige Maschine eingebaut werden soll, den Bestimmungen der Richtlinie 2006/42/EG entspricht.

Er erklärt, dass die zur Maschine gehörende technische Dokumentation von Elvox SpA entsprechend Anhang VII Teil B Richtlinie 2006/42/EG erstellt wurde und folgenden grundlegenden Sicherheitsanforderungen entspricht: 1.1.1, 1.1.2, 1.1.3, 1.1.5, 1.1.6, 1.2.1, 1.2.2, 1.2.6, 1.3.1, 1.3.2, 1.3.3, 1.3.4, 1.3.7, 1.3.8, 1.3.9, 1.4.1, 1.4.2, 1.5.1, 1.5.2, 1.5.4, 1.5.5, 1.5.6, 1.5.7, 1.5.8, 1.5.9, 1.6.1., 1.6.2, 1.7.1, 1.7.2, 1.7.3, 1.7.4.

Er verpflichtet sich, auf begründetes Verlangen einzelstaatlicher Stellen die gesamten zur Maschine gehörenden Begleitunterlagen des Produkts zu übermitteln.

Campodarsego, den 29.04.2013

Der Geschäftsführer

Hinweis: Der Inhalt dieser Erklärung entspricht der Aussage der letzten Überarbeitung der offiziellen Erklärung, die vor dem Druck dieses Handbuchs verfügbar war. Vorliegender Text wurde aus publizistischen Gründen angepasst. Eine Kopie der Originalausführung der Erklärung kann bei Elvox SpA angefordert werden.

Περιεχόμενα: Σελίδα
