BEDIENUNGSANLEITUNG Medic Genou REVITIVE

PRÉCONISÉ. Si les symptômes persistent, veuillez consulter un professionnel de santé Bitte lesen Sie sich vor der Inbetriebnahme dieses Produkts die Bedienungsanleitung aufmerksam durch. BEFOLGEN SIE DIE ANWENDUNGSHINWEISE. Suchen Sie bei anhaltenden Beschwerden bitte einen Arzt auf. Lees Vóór Gebruik Van Dit Product Deze Gebruikershandleiding Zorgvuldig Door.

français pour les ventes réalisées en France, en Belgique, au Luxembourg et aux Pays-Bas et au droit allemand pour les ventes réalisées en Allemagne, sous réserve, dans tous les cas, des règles impératives du pays de résidence du Client.38 Anleitungsvideos Videos zur Einrichtung und Anwendung Ihres Revitive-Systems finden Sie auf: support.revitive.de 2 Jahre Garantie Um Ihre zweijährige kostenfreie Garantie zu aktivieren, registrieren Sie Ihr Gerät bitte auf: support.revitive.de DE39 Lieferumfang 40 Bedienelemente 41-42 Einführung in Revitive 43-44 Anwenderprofil 43 Hinweise zum Gebrauch 43-44 Wichtige Sicherheitshinweise 45-50 Wer Revitive NICHT verwenden sollte 45 Warnhinweise und Vorsichtsmaßnahmen 46-49 Sicherheitsvorkehrungen 49-50 Unerwünschte Nebenwirkungen 50 Bedienungsanleitung 51-65 Schritt 1: Erstmalige Inbetriebnahme von Revitive 51 Schritt 2: Stromversorgung von Revitive 52-53 Schritt 3: Verwendung der SoTouch-Fuß-Pads 54-57 Schritt 4: Verwendung der Dualmodus-Elektroden-Pads 58-64 4.1: Umschalten zwischen EMS- und TENS-Modus 64 Schritt 5: Reinigung und Aufbewahrung 65 Austausch der Batterien und Pads 65 Fehlerbehebung 66-68 Technische Daten 69-72 Garantie 73 Bedienungsanleitung - Inhalt DE40 Lieferumfang Überprüfen Sie nach Önen der Verpackung, dass die folgenden Teile vorhanden sind. Sollte der Inhalt nicht vollständig sein, kontaktieren Sie bitte unseren Kundendienst. Die Telefonnummern finden Sie auf der Rückseite dieser Anleitung. Netzteil Kabellänge 180cm Revitive Medic Knie

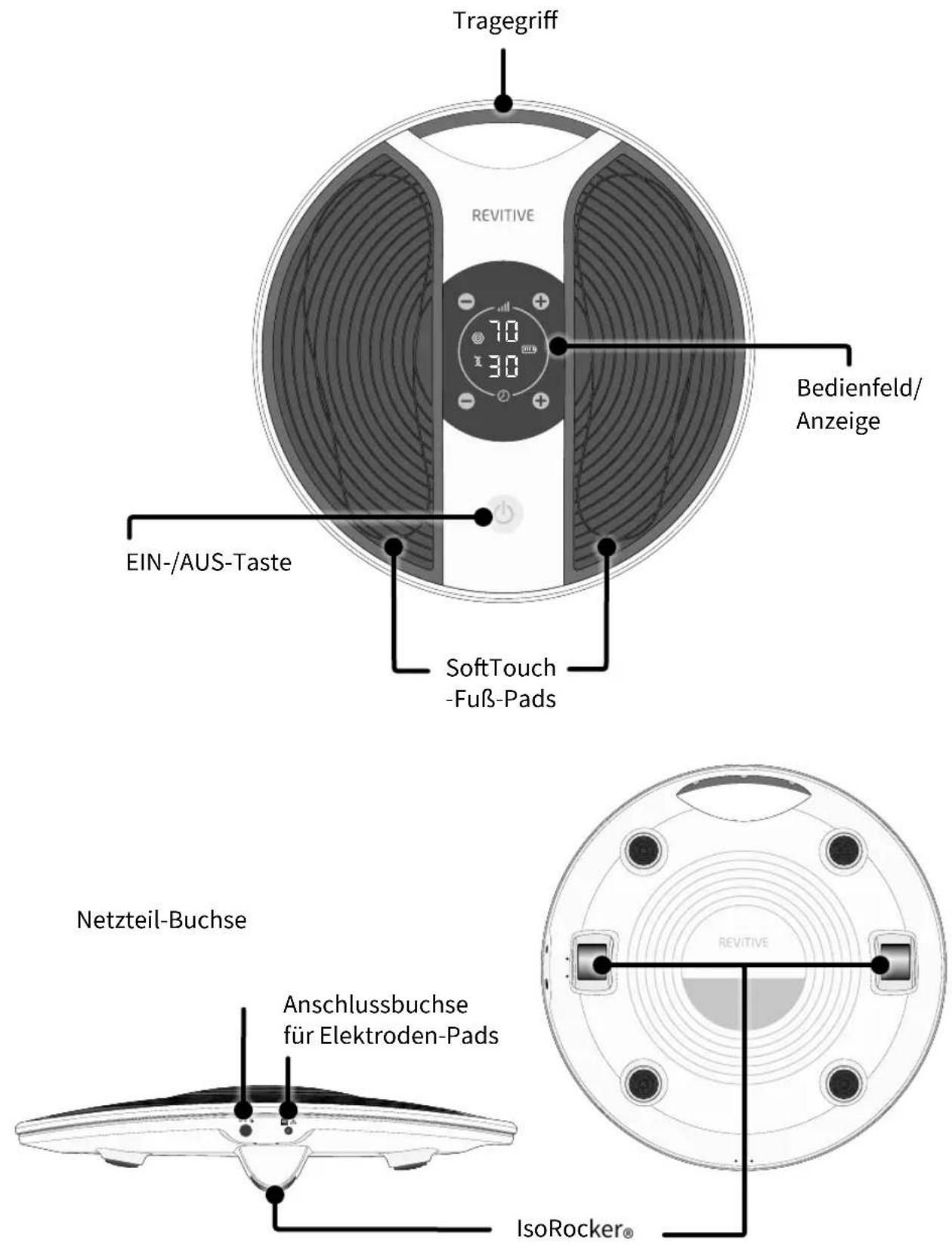

Große Elektroden- Oberschenkel- Pads Kleine Elektroden-Pads Elektroden-Kabel Kabellänge 150cm Fernbedienung AAA-Batterien (2 Stück)

Bedienelemente TragegriBedienfeld/ AnzeigeNetzteil-BuchseAnschlussbuchse für Elektroden-Pads

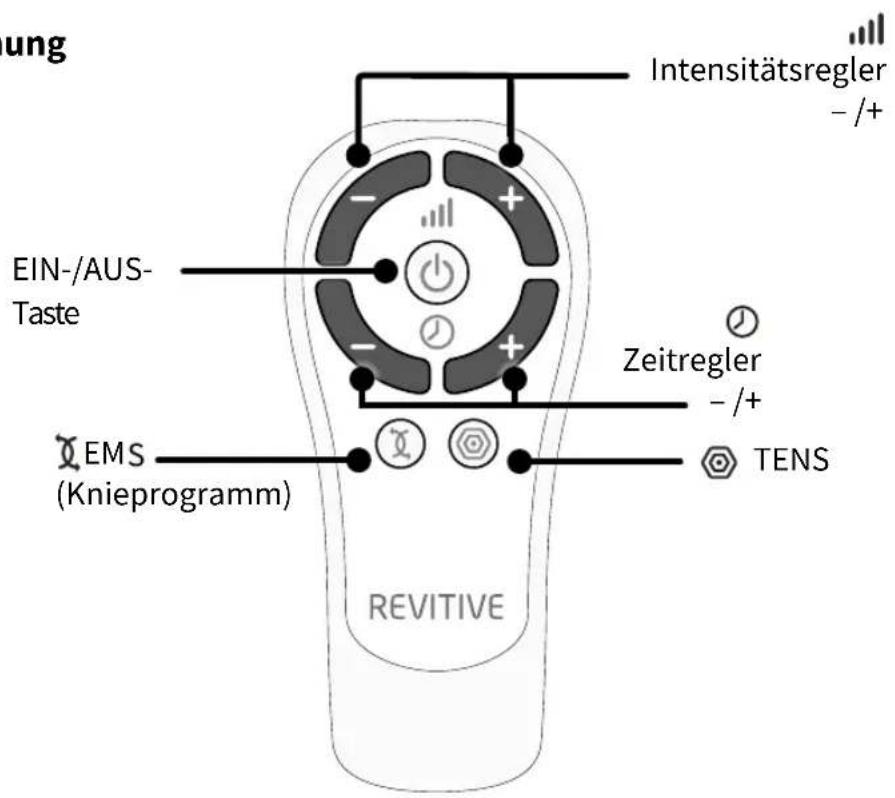

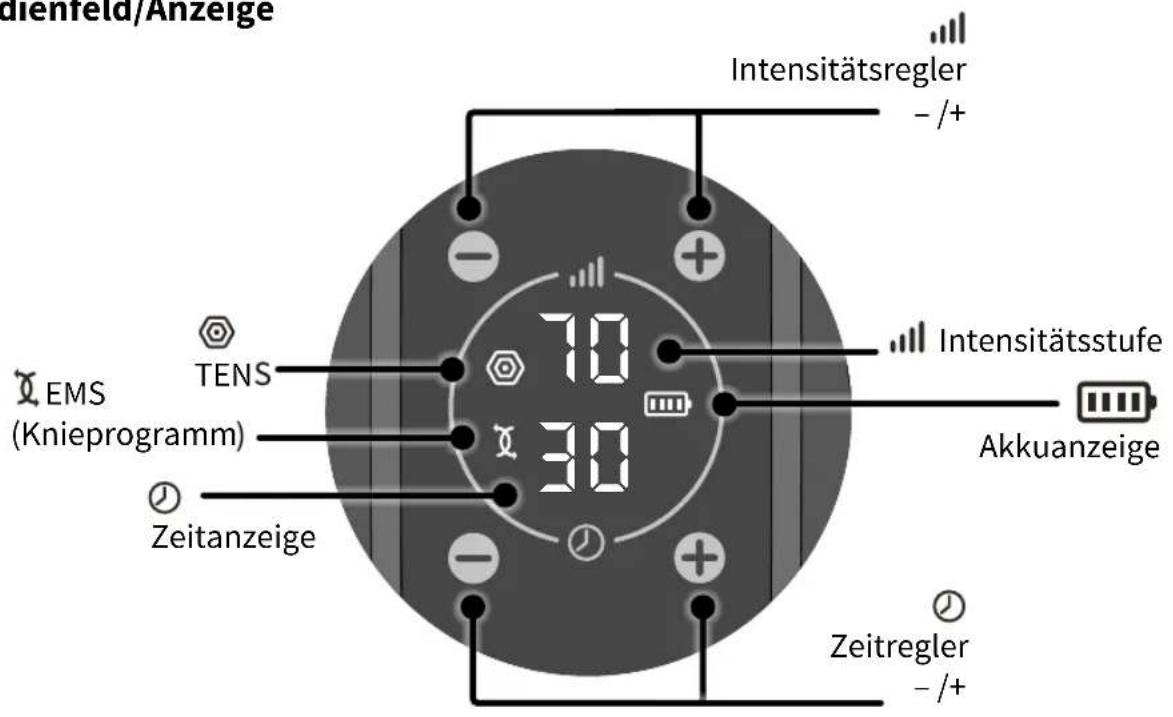

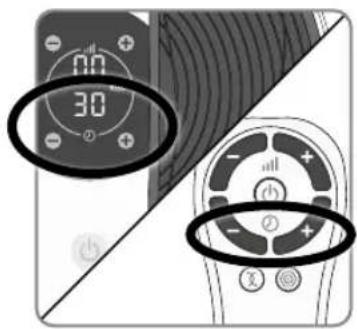

TENS EMS (Knieprogramm) Bedienfeld/Anzeige Zeitanzeige Intensitätsregler

EIN-/AUS- Taste Fernbedienung Zeitregler

EMS (Knieprogramm) TENS Intensitätsstufe Akkuanzeige43 Einführung in Revitive

Anwenderprol Dieses Gerät ist für den Einsatz in der häuslichen Umgebung durch Personen vorgesehen, die etwa unter steifen Knien oder Osteoarthritis, Durchblutungsstörungen und ähnlichen Problemen wie Schmerzen, steifen oder geschwollenen Beinen, Knöcheln und Füßen leiden. Revitive ist für den direkten Einsatz durch den Anwender außerhalb einer klinischen Umgebung vorgesehen. Kontrollen oder Eingrie von Klinikpersonal sind während der Anwendung nicht notwendig. Typische Anwender sind im mehr oder weniger fortgeschrittenen Erwachsenenalter. Geschlecht, Ethnie oder Bildung spielen dabei keine Rolle. (1) Elektrische Muskelstimulation (EMS) – Hinweise zum Gebrauch Durch die Verwendung der Revitive Elektroden-Pads soll Folgendes erreicht werden:

• Verringerung von Schmerzen und Beschwerden in den Knien, die durch Schwellungen (Ödeme) aufgrund von Osteoarthrose im Knie oder nach Knieoperationen verursacht werden

• Verringerung von Schwellungen in den Knien, die durch Immobilität aufgrund von Osteoarthrose verursacht werden, oder in den Knöcheln aufgrund einer Knöchelverletzung

• Verbesserung der Durchblutung zur Verringerung oder Prävention von Blutstau (Stase) – verursacht durch Immobilität nach Operationen an den unteren Gliedmaßen oder durch Diabetes

• Stärkung der Muskelkra zur Wiedererlangung der Mobilität in den Beinen, die aufgrund von Osteoarthrose in den Knien, nach einer Operation der unteren Gliedmaße oder durch COPD in ihrer Bewegungsfähigkeit eingeschränkt sind

• Verringerung von Schmerzen und Beschwerden in den Beinen/Füßen/Knöcheln, die durch diabetische periphere Neuropathie verursacht werden Durch die Verwendung der Revitive Fuß-Pads soll Folgendes erreicht werden:

• Reduzierung von Schmerzen und Beschwerden in Beinen/Füßen/Knöcheln, verursacht durch Durchblutungsstörungen (periphere Arterienerkrankung)

• Verbesserung der Durchblutung, verursacht durch Durchblutungsstörungen (periphere Arterienerkrankung)44 Einführung in Revitive Durch die Verwendung der Revitive Fuß-Pads soll Folgendes erreicht werden (Fortsetzung):

• Verbesserung der Durchblutung zur Verringerung oder Prävention von Blutstau (Stase) – verursacht durch Durchblutungsstörungen (chronische venöse Insuizienz/ Krampfadern)

• Vergrößerung der Gehdistanz vor Einsetzen von Claudicatio-Symptomen (Schmerzen) – verursacht durch periphere Arterienerkrankung

• Verbesserung von Symptomen, die mit Krampfadern/chronischer venöser Insuizienz einhergehen

• Unterstützung der Gesundheit der Beinvenen – durch Verbesserung der Durchblutung, stärkere Anreicherung des Bluts mit Sauersto und Verringerung der Schwellungen (Ödeme) in den Beinen, Füßen und Knöcheln Wenn Sie gesund sind, aber viel sitzen oder längere Zeit inaktiv sind, kann Revitive Folgendes unterstützen:

• Linderung von müden, schweren und schmerzenden Beinen, einschließlich Krämpfen

• Reduzierung von Schwellungen in Füßen und Knöcheln

• Stärkung der Beinmuskulatur

• Unterstützung der Gesundheit der Beinvenen

• Aktive Verbesserung der Durchblutung (2) Transkutane Elektrische Nervenstimulation (TENS) – Hinweise zum Gebrauch Durch die Verwendung der Revitive Elektroden-Pads soll Folgendes erreicht werden:

• Temporäre Linderung von Schmerzen am Bewegungsapparat oder neuropathischen Schmerzen

• Linderung von Arthritis-bedingten Schmerzen

• Linderung und Behandlung chronischer Schmerzen, die verbunden sind mit Schmerzen im Bewegungsapparat, Arthrose und Fibromyalgie

• Linderung von postoperativen und posttraumatischen Schmerzen Die oben genannten Hinweise zum Gebrauch sind nach der Medizingeräterichtlinie 93/42/ EWG zertifiziert.45 Wichtige Sicherheitshinweise

Lesen Sie vor dem Gebrauch alle Anweisungen. Bewahren Sie diese Anweisungen auf. Bestimmte Personen dürfen Revitive nicht verwenden. Anwendungsbeschränkungen – folgende Personen dürfen das Gerät nicht benutzen:

• Personen mit elektronischen Implantaten wie einem Herzschrittmacher oder einem automatischen implantierbaren Kardioverter-Defibrillator (AICD)

• Frauen während der Schwangerscha

• Personen, die Symptome einer bestehenden tiefen Venenthrombose (TVT) aufweisen oder wegen dieser Form der Thrombose behandelt werden Lange Phasen der Untätigkeit vergrößern das Risiko einer tiefen Venenthrombose (TVT). TVT ist der medizinische Ausdruck für die Bildung eines Blutgerinnsels in tiefen Beinvenen. Wenn ein Teil des Blutgerinnsels wandert, z.B. in die Lunge, kann es zu lebensbedrohlichen Komplikationen wie einer Lungenembolie kommen. Wenn Sie sich für einen längeren Zeitraum nicht bewegt haben und vermuten, dass Sie an einer tiefen Venenthrombose leiden, verständigen Sie umgehend Ihren Arzt. Um eine Verlagerung des Blutgerinnsels zu verhindern, benutzen Sie unter keinen Umständen Ihr Revitive Gerät. In manchen Fällen entwickelt sich eine Thrombose ohne jegliche Symptome oder Anzeichen. Es ist jedoch wichtig, die typischen Symptome einer Thrombose zu kennen:

• Schmerzen, Schwellungen und Druckempfindlichkeit in einem Ihrer Beine (gewöhnlich in der Wade)

• Starke Schmerzen an der betroenen Stelle

• Warme Haut an der Stelle des Blutgerinnsels

• Hautrötung, vor allem an der Beinhinterseite unterhalb des Knies Wenn diese Symptome aureten, suchen Sie umgehend einen Arzt auf.46 Warnhinweise Konsultieren Sie Ihren Arzt, bevor Sie das Gerät verwenden, wenn:

• Sie sich in ärztlicher Behandlung befinden

• Sie sich einer medizinischen oder körperlichen Schmerzbehandlung unterzogen haben

• Sie eine vermutete oder diagnostizierte Herzerkrankung haben

• Bei Ihnen Epilepsie vermutet wird oder diagnostiziert wurde

• Sie nicht sicher sind, ob Revitive für Sie geeignet ist

• Sie nicht sicher sind, woher Ihre Beschwerden rühren Wenn Sie ein metallisches Implantat tragen:

• Wenn Sie ein metallisches Implantat tragen, verspüren Sie während der Elektro- stimulation in der Nähe des Implantats eventuell Schmerzen oder Beschwerden. Stellen Sie in diesem Fall die Verwendung ein und holen Sie ärztlichen Rat ein

• Die Elektrostimulation kann sich in der Nähe eines metallischen Implantats intensiver anfühlen. Wenn Sie keine Schmerzen verspüren, können Sie die Verwendung sicher fortsetzen. Eventuell müssen Sie die Intensität auf eine für Sie angenehme Stufe einstellen Bei der Verwendung der Fuß-Pads oder Elektroden-Pads:

• Falls sich Ihre Arthritis-Symptome verschlechtern oder Sie sich (während der letzten sechs Monate) einer Knieoperation unterzogen haben, sollten Sie vor der Verwendung von Revitive Ihren Arzt konsultieren

• Verwenden Sie die Elektroden-Pads nicht am Kopf, im Gesicht, Nacken- oder Brustbereich

• Die Anbringung der Elektroden nahe des Thorax (Brust) kann das Risiko von Herzflimmern erhöhen

• Befestigen Sie die Fuß-Pads oder Elektroden-Pads nicht direkt:

• auf oenen Wunden oder Stellen mit Hautausschlag, geschwollenen, geröteten, infizierten oder entzündeten Bereichen oder auf Hauteruptionen (z.B. bei Venenentzündungen, Thrombophlebitis, Krampfadern, Cellulitis)

• auf Bereichen, die (innerhalb der vergangenen 6 Monate) im Rahmen einer Strahlentherapie behandelt wurden

• auf oder in der Nähe von kanzerösen Tumoren

• auf Geschlechtsorganen

• an gegenüberliegenden Oberschenkeln; greifen Sie in Bezug auf die richtige Platzierung auf die Bilder zur Pad-Platzierung in dieser Bedienungsanleitung zurück Wichtige Sicherheitshinweise47

Warnhinweise Bei der Verwendung der Fuß-Pads oder Elektroden-Pads:

• Verwenden Sie TENS nicht auf Hautbereichen, die empfindungslos sind

• Elektroden-Pads sind nur von einer Person zu verwenden. Nicht gemeinsam mit anderen Personen verwenden

• Verwenden Sie keine Elektroden-Pads, deren Verfallsdatum überschritten ist

• Es kann vorkommen, dass unter den Elektroden-Pads Hautreizungen oder Verbrennungen aureten oder Sie durch die Elektrostimulation überempfindlich reagieren

• Sorgen Sie dafür, dass Feuchtigkeitslotion/Gel/Balsam gleichmäßig aufgetragen und in die Haut eingezogen ist, bevor Sie mit der Stimulation beginnen. Ein ungleichmäßiges Auragen von Feuchtigkeitslotion/Gel/Balsam könnte das Risiko von Irritationen oder einem Brennen auf der Haut erhöhen, wenn die elektrische Stimulation angewendet wird

• Die Symptome können sich während der anfänglichen Behandlungsphase verschlimmern, bevor sie besser werden, denn o hat sich der Körper noch nicht an die erhöhte Muskelaktivität und Durchblutung gewöhnt. Falls dies der Fall ist, reduzieren Sie einfach die Intensität und Dauer der Behandlung, wodurch die anfänglichen Symptome zurückgehen werden. Befragen Sie bei anhaltenden Beschwerden bitte Ihren Arzt Wann Sie Revitive nicht verwenden dürfen:

• Sie dürfen Revitive in bestimmten Situationen nicht verwenden. Benutzen Sie das Gerät nicht:

• in Gegenwart von elektronischen Überwachungsgeräten

• zusammen mit einem lebenserhaltenden elektronischen Gerät

• wenn Sie ein Bad oder eine Dusche nehmen

• Nicht verwenden in Verbindung mit einer Schiene oder einem Gipsverband, ohne vorher Ihren Arzt zu konsultieren

• Die Verwendung dieses Geräts neben oder auf einem anderen Gerät sollte vermieden werden, da dies Fehler beim Betrieb zur Folge haben kann. Sollte eine solche Verwendung notwendig sein, müssen dieses und das andere Gerät beobachtet werden, um sicherzugehen, dass sie ordnungsgemäß funktionieren48 Wichtige SicherheitshinweiseWichtige Sicherheitshinweise Warnhinweise Zusätzliche Warnhinweise:

• Die Verwendung von Zubehörteilen und Kabeln, die nicht vom Hersteller dieser Ausrüstung angegeben oder mitgeliefert wurden, kann zu erhöhten elektro- magnetischen Freisetzungen und einer verringerten elektromagnetischen Störfestigkeit des Geräts führen und Fehler beim Betrieb zur Folge haben

• Der Abstand zwischen tragbaren HF-Kommunikationsgeräten (einschließlich Peripheriegeräten wie Antennenkabel und externen Antennen) und jedem Teil des Revitive-Systems muss bei Verwendung mindestens 30cm betragen Vorsichtsmaßnahmen Bei Anwendung der Stimulation:

Seien Sie vorsichtig, wenn Sie die Stimulation auf Hautbereichen anwenden, bei denen das normale Empfinden gestört ist. Dies könnte Hautirritationen verursachen, da Sie die Stimulation nicht fühlen können, bis die Intensität zu hoch ist. Wählen Sie eine niedrige Intensitätsstufe für ein sanes Zusammenziehen der Muskeln und/oder verwenden Sie das Gerät kürzere Zeit, um eine Überstimulation zu vermeiden. Achten Sie auf Anzeichen von Hautreizungen (Hautrötung), Blutergüssen oder Schmerzen. Wenn Sie sich nicht sicher sind, konsultieren Sie bitte Ihren Arzt

• Dieses Produkt ist nicht für die Verwendung durch Personen mit verringerten physischen, sensorischen oder geistigen Fähigkeiten bestimmt, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt Bei der Verwendung von EMS:

• Seien Sie vorsichtig bei der Anwendung der Stimulation:

• Auf dem Unterleib während der Menstruation

• Nach kürzlich erfolgten chirurgischen Eingrien (innerhalb der letzten 6 Monate), da durch die Stimulation der Heilungsprozess gestört werden kann

• Wenn Sie nach Verletzungen wie einer Muskelzerrung wahrscheinlich an Gewebeblutungen leiden – es empfiehlt sich, den unmittelbaren Bereich innerhalb der ersten 12 Stunden nach Zuziehen der Verletzung nicht zu stimulieren. Benutzen Sie das Gerät auf einer niedrigen Intensitätsstufe und mit kurzer Anwendungsdauer, um eine Überstimulation zu vermeiden49 DEDE Vorsichtsmaßnahmen Bei der Verwendung von EMS:

• Seien Sie vorsichtig bei der Anwendung der Stimulation:

• Nach einer langen Zeit der Immobilität oder Inaktivität – benutzen Sie das Gerät auf einer niedrigen Intensitätsstufe und mit kürzerer Anwendungsdauer, um eine Überstimulation oder Ermüdung der Muskeln zu vermeiden Bei der Verwendung von TENS:

• Revitive kann möglicherweise die Empfindung von Schmerzen verringern, die normalerweise als Warnung für ein zugrunde liegendes Problem dienen

• Wenn keine Verbesserung Ihrer Schmerzen eintritt, sie sich verschlimmern oder länger als 5 Tage anhalten, sollten Sie die Behandlung mit dem Gerät einstellen und sich an Ihren Arzt wenden

• TENS ist nicht eektiv bei der Behandlung der ursprünglichen Quelle oder Ursache der Schmerzen Zusätzliche Vorsichtsmaßnahmen:

• Die langfristigen Wirkungen der Elektrostimulation sind nicht bekannt

• Elektrostimulation wirkt eventuell nicht bei jedem Anwender. Bitte fragen Sie Ihren Arzt um Rat Sicherheitsvorkehrungen

• Stellen Sie sich nicht auf das Gerät. Benutzen Sie es nur im Sitzen

• Positionieren Sie Revitive so, dass Sie es mühelos von der Stromversorgung trennen oder ausschalten können

• Verwenden Sie das Gerät nur für den angegebenen Zweck

• Setzen Sie das Gerät keinen extremen Temperaturen aus

• Gießen Sie keine Flüssigkeiten auf das Gerät oder Zubehör

• Überlasten Sie das Stromnetz nicht

• Für Kinder unzugänglich aufbewahren

• Kabel für Kinder unzugänglich aufbewahren, um die Gefahr des Strangulierens zu vermeiden50 Wichtige Sicherheitshinweise Sicherheitsvorkehrungen

• Revitive kann von mehreren Personen verwendet werden. Stellen Sie sicher, dass das Gerät nach jeder Verwendung gereinigt wird

• Während der Verwendung die Fuß-Pads erst mit den Händen berühren, wenn die Pausefunktion aktiviert ist oder sich das Gerät abgeschaltet hat

• Darf nur mit Originalzubehör oder Zubehör des Herstellers verwendet werden

• Überprüfen Sie die Pads, Anschlüsse und Kabel regelmäßig auf Beschädigungen

• Revitive nicht önen oder selbst reparieren. Dadurch wird Ihre Garantie ungültig, und es kann erheblicher Schaden entstehen

• Im unwahrscheinlichen Fall, dass Ihr Revitive nicht funktioniert, ziehen Sie den Stecker aus der Steckdose und kontaktieren Sie Ihren nächstgelegenen oiziellen Vertriebshändler

• Berichten zufolge können einige Universalfernbedienungen (z.B. für Fernsehgeräte usw.) Einstellungen des Revitive verändern, wenn sie während der Behandlung benutzt werden. In diesem Fall stellen Sie die Zeit oder Intensität des Geräts einfach wieder auf die gewünschten Werte ein – entweder mit der Fernbedienung oder am Bedienfeld Ihres Revitive

• Revitive hat die erforderlichen Prüfungen für Elektromagnetische Interferenz (EMI) bestanden. Dennoch kann es von übermäßigen Emissionen betroen sein und/oder störend auf empfindlichere Geräte einwirken

• Wenn das Gerät hohen oder niedrigen Temperaturen außerhalb des spezifizierten Betriebsbereichs von 10–40 °C ausgesetzt war, muss sich das Gerät erneut auf die empfohlene Betriebstemperatur einstellen, um eine fortwährende Produktleistung zu gewährleisten Unerwünschte Nebenwirkungen

• Wenn unerwünschte Nebenwirkungen aureten, brechen Sie die Anwendung des Revitive ab und suchen Sie Ihren Arzt auf51 Schritt 1: Erstmalige Inbetriebnahme von Revitive a Nehmen Sie alle Teile aus der Verpackung:

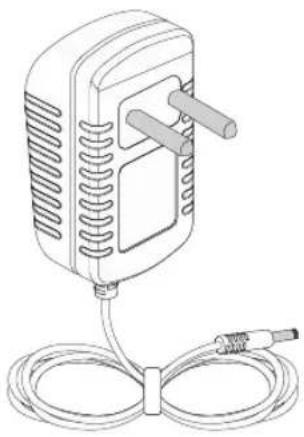

• AAA-Batterien (2 Stück)

• Kleine Elektroden-Pads

• Große Elektroden-Oberschenkel-Pads

• Elektroden-Kabel Eine Beschreibung der Teile finden Sie im Abschnitt „Lieferumfang“ auf Seite 40 Bevor Sie Revitive das erste Mal benutzen, lesen Sie die Warnhinweise und Vorsichtsmaßnahmen auf den Seiten 45 bis 50. Wenn Sie sich nicht sicher sind, konsultieren Sie vor der Benutzung des Produkts bitte Ihren Arzt.

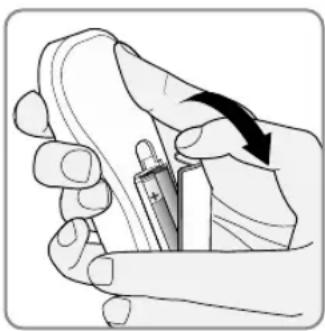

Bedienungsanleitung b Nehmen Sie die Fernbedienung und legen Sie die Batterien ein. DE52 Schritt 2: Stromversorgung von Revitive Revitive kann entweder über den Akku oder durch Anschluss an eine Steckdose mit Strom versorgt werden. Netzversorgung a Nehmen Sie das Netzteil zur Hand

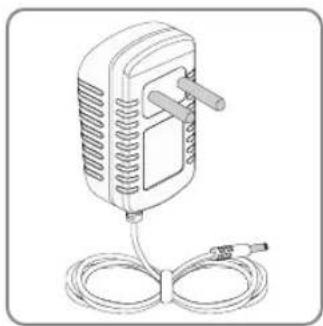

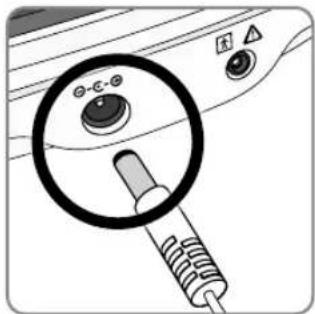

Stecken Sie den kleinen Stecker des Netzkabels in die Önung an der Seite des Revitive. c Stecken Sie das Netzteil in die nächstgelegene Steckdose. Dadurch wird der (integrierte) Akku aufgeladen. Nachdem Sie Revitive an die Steckdose angeschlossen haben, führen Sie „Schritt 3: Verwendung der SoTouch-Fuß-Pads“ oder „Schritt 4: Verwendung der Dualmodus-Elektroden-Pads“ durch, um mit der Inbetriebnahme von Revitive fortzufahren. Bedienungsanleitung53 Akkubetrieb a Befolgen Sie die Schritte a–c unter „Netzversorgung“. Der (integrierte) Akku wird aufgeladen. b Wenn Revitive ausgeschaltet ist, aber aufgeladen wird, wechselt das Akkuanzeigesymbol dauerha während des Ladevorgangs, bis der Akku vollständig aufgeladen ist. Die Akkuanzeige von Revitive gibt den Ladezustand des Akkus an.

c Wenn der Akku vollständig aufgeladen ist, leuchtet die Akkuanzeige durchgängig, bis das Netzteil aus dem Gerät oder der Steckdose gezogen wird. Ein vollständiger Ladevorgang dauert etwa 3 Stunden. Nach vollständigem Aufladen lässt sich das Gerät etwa dreieinhalb Stunden lang verwenden (entspricht 30 Minuten Behandlung pro Tag für eine Woche). Wenn das Gerät per Akku betrieben wird, zeigt eine Anzeige den aktuellen Akkustand an. Wenn Sie das Gerät ausschalten und die Akkuanzeige 10 Sekunden lang blinkt, muss der Akku aufgeladen werden. Bitte beachten Sie, dass Sie das Gerät auch während des Ladevorgangs verwenden können. Die Akkuanzeige zeigt den Akkustand in diesem Fall jedoch nicht an. Akkustand niedrig Akku voll DE54 Schritt 3: Verwendung der SoftTouch-Fuß-Pads Die SoTouch-Fuß-Pads transportieren die klinisch nachgewiesenen und patentierten Impulswellen des Medic-Programms in Ihre Füße und Beine. Sie können die Elektroden- Pads für EMS (Knieprogramm) oder TENS verwenden. Weitere Informationen finden Sie auf den Seiten 58–64. a Es ist wichtig, dass Ihr Körper ausreichend mit Flüssigkeit versorgt ist. Wir empfehlen Ihnen, eine Feuchtigkeitslotion auf die Fußsohlen aufzutragen, damit Ihre Haut gut mit Feuchtigkeit versorgt ist und die Anwendung der elektrischen Stimulation unterstützt wird. Anmerkung: Bei sehr trockenen Füßen kann Revitive automatisch pausieren. Eine Stimulation ist dann erst möglich, wenn Sie die Haut an den Fußsohlen mit Feuchtigkeit versorgt haben. In diesem Fall ist das Auragen einer Feuchtigkeitslotion notwendig. Außerdem empfehlen wir Ihnen, vor der Anwendung von Revitive ein Glas Wasser zu trinken. Für beste Ergebnisse:

• Verwenden Sie die Revitive Fuß-Pads mindestens 30 bis 60 Minuten pro Tag, 7 Tage die Woche. Falls Sie unter Krampfadern (chronischer venöser Insuizienz, CVI) leiden, nutzen Sie die Revitive-Fuß-Pads 60 Minuten am Tag.

• Es ist wichtig, Revitive mit einer ausreichend hohen Intensität zu nutzen, um eine starke, angenehme Muskelkontraktion zu erzielen. Die meisten Menschen erzielen eine starke Muskelkontraktion über der Intensitätsstufe 40 (Intensitätsstufen 1–99).

• Wenn bei Ihnen eine langfristige Erkrankung wie hoher Blutdruck, hoher Cholesterinspiegel, Diabetes, Arthrose, chronische venöse Insuizienz (CVI), periphere Arterienerkrankung oder COPD diagnostiziert wurde, kann es bis zu 8 Wochen dauern, bis Symptome, die mit diesen chronischen Erkrankungen einhergehen, reduziert werden. Verwenden Sie Revitive mit EMS-Stimulation nicht häufiger als 6 Mal für 30 Minuten (höchstens 180 Minuten) pro Tag. Bedienungsanleitung55

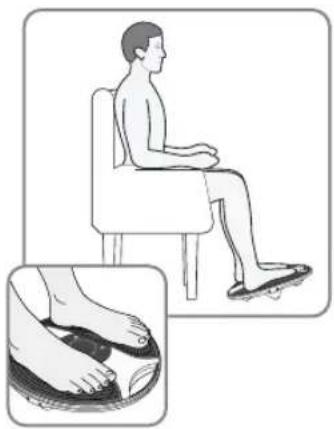

b Setzen Sie sich bequem hin. Setzen Sie sich am besten so hin, dass Ihre Knie im rechten Winkel stehen (90-Grad-Winkel). c Stellen Sie Revitive vor sich auf den Boden. Revitive wurde für die Anwendung im Sitzen entwickelt. Bitte stellen Sie sich nie auf das Revitive-Gerät.

d Platzieren Sie beide Füße barfuß auf den Fuß-Pads. Ziehen Sie immer Schuhe, auch Socken und Strümpfe, aus. e Um Revitive einzuschalten, drücken Sie die Ein-/Aus- Taste auf dem Gerät oder auf der Fernbedienung. Sie hören einen Piepton und die Anzeige leuchtet. Es werden die Zeit (30 Minuten) und die Intensität (00) angezeigt. Sie können Revitive während der Behandlung jederzeit über die Ein-/Aus-Taste am Gerät oder über die Fernbedienung ausschalten. f Stellen Sie die Zeit für Revitive ein. Die Standardzeit beträgt 30 Minuten. Sie können den Timer auf bis zu 60 Minuten einstellen. Wenn Sie nicht die Standardzeit von 30 Minuten verwenden möchten, stellen Sie die von Ihnen gewünschte Minutenanzahl ein. Die Einstellung nehmen Sie über die Bedienfeld-Tasten oder die Fernbedienung vor. Drücken Sie auf dem Bedienfeld die Taste (+), um die Minutenanzahl zu erhöhen. Drücken Sie auf dem Bedienfeld die Taste (–), um die Minutenanzahl zu verringern. Im Sitzen die bloßen Füße auf die Fuß- Pads stellen

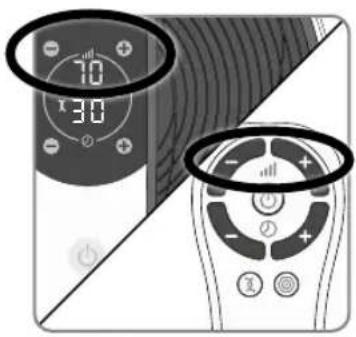

Bedienungsanleitung g Drücken Sie die Taste (+) einmal, um die Stimulation zu starten. Die Einstellung nehmen Sie über die Bedienfeld- Tasten oder die Fernbedienung vor. Beim Erhöhen der Intensität müssen sich beide Füße auf den Fuß-Pads befinden. Drücken Sie die Taste (+), um die Intensität zu erhöhen. Drücken Sie die Taste (–), um die Intensität zu verringern. h Gewöhnen Sie sich an das Gefühl der Elektrischen Muskelstimulation (EMS). Verwenden Sie einige Tage lang eine niedrige Intensität für 30–60 Minuten einmal täglich. Stellen Sie die Intensität auf eine Stufe ein, auf der Sie die Stimulation in Ihren Füßen spüren, die zu einer Kontraktion der Unterschenkelmuskulatur führt. Es ist normal, wenn Sie in Ihren Füßen und Unterschenkelmuskeln ein kribbelndes oder unterschiedlich starkes Gefühl verspüren. Revitive vibriert nicht. i Nach einigen Tagen der Gewöhnung wählen Sie eine höhere Intensität aus, bei der Sie eine starke, aber immer noch angenehme Kontraktion der Unterschenkel- muskeln spüren. Die meisten Menschen verspüren eine starke Kontraktion auf der Intensitätsstufe 40 oder höher. Der IsoRocker® ermöglicht eine Auf- und Abwärtsbewegung von Revitive, wenn die Muskelkontraktionen fast den gewünschten Grad erreicht haben. Diese Bewegung wird durch Muskelkontraktionen im Bein verursacht. Die resultierende Bewegung der Knöchel durch den IsoRocker ist ein guter Hinweis darauf, dass die Intensitätsstufe für die Therapie ausreichend ist. Eine weitere Erhöhung der Intensität verbessert die Therapie, darf aber nie unangenehm werden. Sie können eine Intensitätsstufe zwischen 1 und 99 einstellen. Anmerkung: Die erforderliche Intensitätsstufe kann von Tag zu Tag variieren.

Bei Schmerzen oder Beschwerden:

• Nehmen Sie einen oder beide Füße von den Fuß-Pads, um die Stimulation zu stoppen.

• Verringern Sie die Intensität an den Fuß-Pads über den Intensitäts- regler (–) des Bedienfelds oder über die Fernbedienung. Stellen Sie dann Ihre Füße wieder auf den Revitive. j Wenn Sie einen oder beide Füße von den Fuß-Pads nehmen, unterbricht Revitive die Stimulation bis zu 10 Minuten lang. Die Anzeige blinkt und Sie hören einen Piepton. Der Timer wird gestoppt, bis Sie die Sitzung fortsetzen. Berühren Siedie Fuß-Pads nicht mit den Händen und heben Sie das Gerät nicht hoch, wenn die Pausefunktion nicht aktiviert ist. Sie können die Stimulation fortsetzen, indem Sie beide Füße wieder auf die Fuß-Pads stellen und dann die Taste (+) am Intensitätsregler drücken. Wenn Revitive pausiert, können Sie die Intensitätsstufe durch Drücken der Taste (–) am Intensitätsregler verringern. Die Intensität kann nicht erhöht werden, während Revitive pausiert. Nach 10 Minuten im Pausezustand schaltet Revitive sich ab. k Die Zeitanzeige (Minuten) läu rückwärts, während Revitive das Programm durchläu. l Nach Ablauf der Zeit erscheint 00 in der Zeitanzeige Ihres Revitive und Sie hören drei Pieptöne. m Revitive schaltet sich automatisch ab.58 Verwenden Sie die großen Revitive-Oberschenkel- Pads im EMS-Modus für das einzigartige Knieprogramm, um die Muskeln an der Oberschenkelvorderseite (Quadrizeps) zu stärken. Die Stärkung dieser Muskeln fördert eine Unterstützung und Stabilisierung der Knie, verringert den Druck auf die Knie und lindert Knieschmerzen. Verwenden Sie die Oberschenkel-Pads auf dem Oberschenkel des betroenen Beins (Knies) einmal pro Tag für 20 Minuten an 5 Tagen pro Woche mit einer Intensität, bei der Sie starke, aber angenehme Muskelkontraktionen spüren. Verwenden Sie Revitive nicht häufiger als 6 Mal für 30 Minuten (höchstens 180 Minuten) am Tag. Andernfalls kann es zu einer Ermüdung der Muskulatur kommen. Verwenden Sie die kleineren Revitive- Elektroden-Pads im TENS-Modus für die Linderung von arthritischen oder Kniegelenksschmerzen. Nutzen Sie dieses Programm je nach Bedarf 20–30 Minuten pro Sitzung. Wählen Sie eine Intensität, die ein starkes, aber immer noch angenehmes kribbelndes Gefühl ohne Schmerzen verursacht. Verwenden Sie die Pads NICHT an Kopf, Gesicht, Nacken- oder Brustbereich. Die Elektroden-Pads können nicht gleichzeitig mit den Fuß-Pads benutzt werden. Bei Verwendung der Elektroden-Pads schalten sich die Fuß-Pads automatisch ab.

1. EMS-Modus (Knieprogramm) 2. TENS-Modus

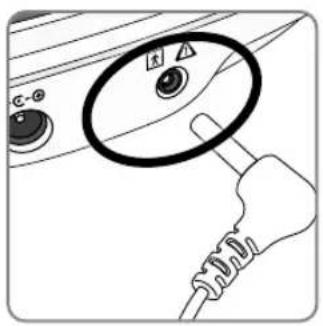

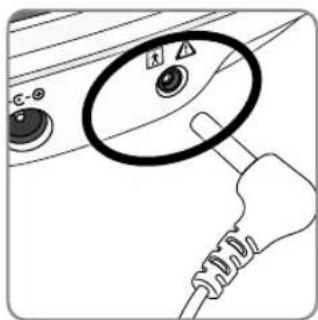

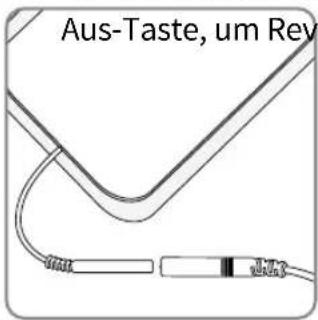

Schritt 4: Verwendung der Dualmodus- Elektroden-Pads Die Elektroden-Pads und Oberschenkel-Pads sind nur von einer Person zu verwenden. Nicht gemeinsam mit anderen Personen verwenden. Eine Schmerzbehandlung des gesamten Körpers wird mithilfe der Elektroden-Pads und einer der beiden bewährten Therapien EMS (Knieprogramm) und TENS erreicht. Bedienungsanleitung59 a Waschen Sie die zu behandelnden Körperstellen und trocknen Sie sie ab (auf der nächsten Seite finden Sie eine Anleitung zur Positionierung). b Vergewissern Sie sich, dass Revitive ausgeschaltet ist. Wenn das Bedienfeld noch leuchtet, drücken Sie die Ein-/ Aus-Taste, um Revitive auszuschalten. c Bringen Sie die Pads am Elektroden-Kabel an. Stecken Sie die Anschlüsse fest zusammen. Es sollte keine Lücke vorhanden sein. Sind die Anschlüsse nicht ohne Lücke zusammengesteckt, kann dies unangenehm sein. d Stecken Sie das andere Ende des Elektroden-Kabels in die Önung an der Seite des Revitive. e Ziehen Sie die Kunststofolie vorsichtig von den Pads ab. Kleben Sie die Pads nach jedem Gebrauch wieder auf die Kunststofolie. DE60 f Platzieren Sie ein Oberschenkel-Pad auf Ihrem Oberschenkel (1), einige Zentimeter von der Leistengegend entfernt. Drücken Sie dabei die selbstklebende Seite vorsichtig auf die Haut. Platzieren Sie das zweite Oberschenkel-Pad auf Ihrem Oberschenkel (2), einige Zentimeter vom oberen Rand der Kniescheibe entfernt. Drücken Sie dabei die selbstklebende Seite vorsichtig auf die Haut. Die Oberschenkel-Pads müssen nicht genau auf einer Linie angeordnet sein. Sie müssen sich in einer Position befinden, die für Sie komfortabel ist und in der Sie sehen können, wie sich Ihre Oberschenkelmuskeln zusammenziehen und entspannen. Der EMS-Modus (Knieprogramm) sollte nur mit den großen Elektroden-Oberschenkel- Pads benutzt werden. Die kleinen Elektroden-Pads sind im EMS-Modus nicht wirksam.

g Drücken Sie vorsichtig ein Elektroden-Pad oberhalb des Knies (1) und ein Elektroden-Pad unterhalb des Knies (2) mit der Klebeseite auf die Haut. Platzieren Sie die Pads so, dass der am stärksten schmerzende Bereich zwischen den Pads liegt. Platzieren Sie die Pads aber nicht direkt auf das Kniegelenk.

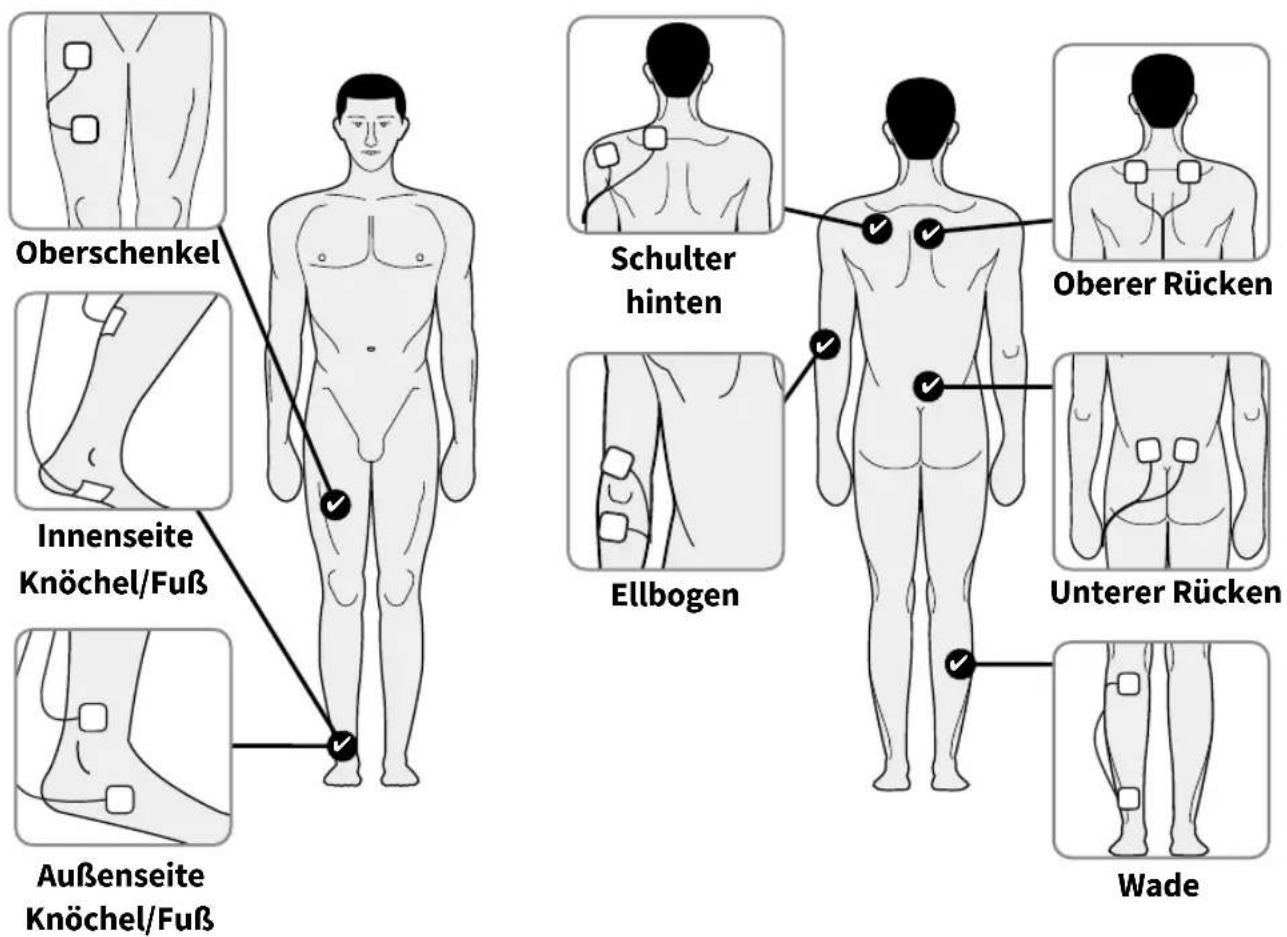

Platzierung der großen Elektroden-Oberschenkel-Pads für das muskelstärkende Knieprogramm – EMS-Modus Die Revitive Elektroden-Pads sollten im Sitzen angewendet werden. Platzierung der kleinen Elektroden-Pads zur Schmerzlinderung – TENS-Modus Bedienungsanleitung61 Mit den kleinen Elektroden-Pads können auch andere Körperbereiche behandelt werden. Wählen Sie den Bereich, auf den Sie die elektrische Stimulation anwenden möchten, und platzieren Sie die Elektroden-Pads auf beiden Seiten des schmerzenden Bereichs. Wir empfehlen Ihnen folgende Platzierungen der Elektroden-Pads: Oberschenkel Innenseite Knöchel/Fuß

Außenseite Knöchel/Fuß Wade Unterer Rücken Schulter hinten

Oberer Rücken Ellbogen

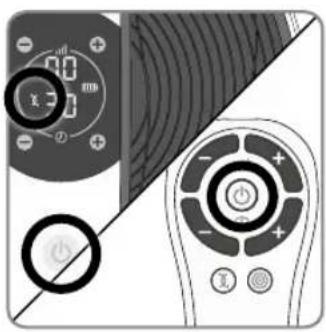

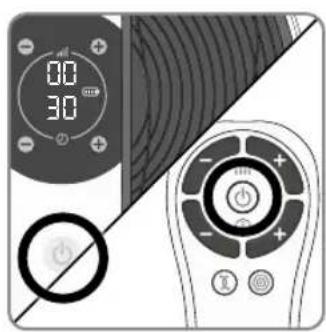

h Um Revitive einzuschalten, drücken Sie die Ein-/Aus- Taste auf dem Gerät oder auf der Fernbedienung. Sie hören einen Piepton und die Anzeige leuchtet. Es werden die Zeit (20 Minuten) und die Intensität (00) sowie das EMS-Symbol angezeigt.

Die Revitive Elektroden-Pads sorgen im EMS-Modus automatisch für die Stimulation. Wenn Sie die Revitive-Elektroden-Pads im TENS-Modus verwenden möchten, drücken Sie die TENS-Taste auf der Fernbedienung. Daraufhin sehen Sie das TENS-Symbol auf der Anzeige. Weitere Anweisungen zum Umschalten zwischen EMS- und TENS-Modus finden Sie auf Seite 64. i Stellen Sie die von Ihnen gewünschte Anzahl an Minuten zur Verwendung von Revitive ein. Der Standardzeitraum beträgt für die Oberschenkel-Pads im EMS-Modus 20 Minuten und für die Elektroden-Pads im TENS-Modus 30 Minuten. Die Einstellung nehmen Sie über die Bedienfeld-Tasten oder die Fernbedienung vor. Drücken Sie auf dem Bedienfeld die Taste (+), um die Minutenanzahl zu erhöhen. Drücken Sie auf dem Bedienfeld die Taste (–), um die Minutenanzahl zu verringern. Anpassung der Intensitätsstufe im EMS-Modus – Das Knieprogramm beginnt mit einer 30 Sekunden dauernden Stimulationsphase, in der Sie die richtige Intensitätsstufe einstellen können. Danach folgt eine Ruhephase von 30 Sekunden, in der Sie keine Stimulation spüren werden. Während der folgenden Behandlungsdauer werden Sie 10 Sekunden Stimulation spüren, gefolgt von einer Ruhephase von 20 Sekunden. Dies wiederholt sich bis zum Ende der Behandlung. Während der Ruhephase blinkt das EMS-Symbol. Die Intensität kann in dieser Phase nicht angepasst werden. Sie können die Intensität anpassen, wenn Sie die Stimulation im Oberschenkel spüren und das EMS-Symbol nicht blinkt.

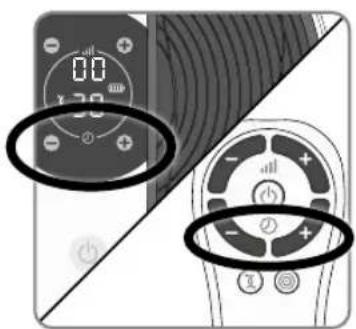

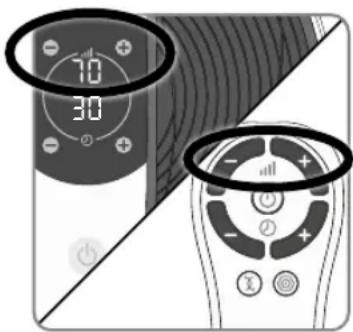

j Drücken Sie die Taste (+) einmal, um die Stimulation zu starten. Erhöhen Sie die Intensität weiter, bis Sie die Stimulation spüren können. Sie können eine Intensitätsstufe zwischen 1 und 99 einstellen. Die Einstellung nehmen Sie über die Tasten am Gerät oder die Fernbedienung vor. Drücken Sie die Taste (+), um die Intensität zu erhöhen. Drücken Sie die Taste (–), um die Intensität zu verringern. Es ist normal, wenn Sie in den Muskeln, die Sie behandeln, ein kribbelndes oder unterschiedlich starkes Gefühl verspüren. Anmerkung: Die erforderliche Intensitätsstufe kann von Tag zu Tag variieren. k Die Zeitanzeige (Minuten) läu rückwärts, während Revitive das Programm durchläu. Nach Ablauf der Zeit hören Sie drei Pieptöne und Ihr Revitive schaltet sich automatisch ab. l Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, und ziehen Sie dann die Pads vorsichtig von der Haut ab. Ziehen Sie nicht an den Elektroden-Kabeln, um die Pads von der Haut zu entfernen, da die Kabel dadurch beschädigt werden können. Bei Schmerzen oder Beschwerden:

• Verringern Sie die Intensität an den Pads über den Intensitätsregler (–) des Bedienfelds am Gerät oder über die Fernbedienung.

• Sie können die Behandlung auch vor dem Ende der 30-minütigen Behandlungssitzung beenden, um Hautreizungen zu vermeiden. Falls Sie dies wünschen, können Sie das Gerät über die Ein-/Aus-Taste am Gerät oder die Fernbedienung ausschalten.

o64 Bedienungsanleitung m Kleben Sie die Pads nach jedem Gebrauch wieder auf die Kunststofolie. n Ziehen Sie das Elektroden-Kabel von der Gerätebuchse des Revitive ab. Die Elektroden-Kabel müssen nicht von den Pads entfernt werden. o Sie können die Stimulation bei Bedarf unterbrechen, indem Sie das Elektroden-Kabel vom Revitive-Gerät oder von den Pads entfernen. Das Revitive-Gerät pausiert dann bis zu 10 Minuten lang. Innerhalb dieses Zeitraums können Sie das Kabel wieder einstecken und die Taste (+) drücken, um die Stimulation neu zu starten. Nach 10 Minuten im Pausezustand schaltet Revitive sich ab. Schritt 4.1: Umschalten zwischen EMS- und TENS-Modus

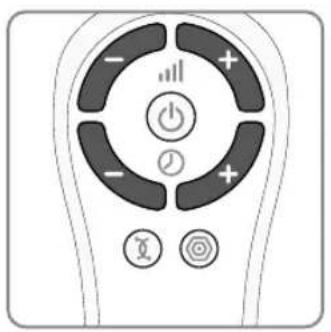

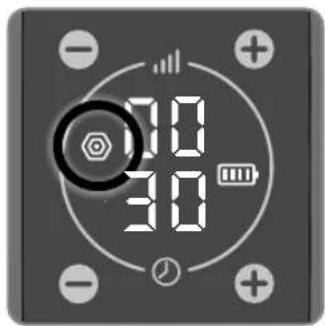

Um zwischen EMS- und TENS-Modus umzuschalten, drücken Sie die Taste des von Ihnen gewünschten Stimulationsmodus auf der Fernbedienung. Der gewählte Modus wird auf der Anzeige markiert. Ein Umschalten vom EMS- zum TENS-Modus (oder umgekehrt) während der Behandlung setzt den Timer auf 30 Minuten zurück. Die Intensität wird ebenfalls auf Null zurückgesetzt.

Schritt 5: Reinigung und Aufbewahrung Ihres Revitive a Vergewissern Sie sich, dass Revitive ausgeschaltet ist. b Wischen Sie die Fuß-Pads mit einem weichen, feuchten Tuch ab. Verwenden Sie keine scharfen Reinigungsmittel. Tauchen Sie das Gerät nicht in Wasser ein. c Bewahren Sie das Gerät an einem kühlen, trockenen und staubfreien Ort und vor direkter Sonneneinstrahlung geschützt auf. d Kleben Sie die Elektroden-Pads auf die Kunststofolie. e Bewahren Sie die Elektroden-Pads an einem trockenen und gut belüeten Ort auf, an dem sie vor direkter Sonneneinstrahlung geschützt sind. Die Elektroden-Pads müssen zur Aufbewahrung nicht von den Elektroden- Kabeln entfernt werden. Austausch der Batterien Für die Fernbedienung benötigen Sie zwei 1,5V-Batterien des Typs AAA. Austausch der Elektroden-Pads Die Elektroden-Pads können circa 20 bis 30 Mal wiederverwendet werden. Wenn die Klebefähigkeit der Pads nachlässt, verreiben Sie ein paar Tropfen Wasser auf der Oberfläche. Ersatz-Pads können Sie über www.revitive.de beziehen.66 Fehlerbehebung Problem Mögliche Ursache Lösung Revitive ist eingeschaltet (LED-Anzeige leuchtet auf), aber ich verspüre keine elektrische Stimulation durch die Fuß-Pads. Die unbekleideten Füße stehen nicht gleichzeitig auf den Fuß-Pads. Vergewissern Sie sich, dass Ihre Füße unbekleidet sind und jeder Fuß gleichzeitig auf jedem der Fuß-Pads steht. Erhöhen Sie die Intensität weiter bis max. zur höchsten Stufe 99, bis Sie die Stimulation spüren können. Ihre Füße sind möglicherweise trocken. Cremen Sie Ihre Fußsohlen ein, um die Leitfähigkeit und Stimulation zu verbessern. Starten Sie dann die Behandlung erneut. Sie müssen möglicherweise die Intensitätsstufe erhöhen. Sie sind möglicherweise dehydriert. Trinken Sie vor und nach Verwendung des Geräts genügend Wasser. Das Gerät erzeugt mithilfe Ihres Körpers den Stromkreis. Wasser ist ein hervorragender Stromleiter. Wenn Ihr Körper nicht ausreichend hydriert ist (unter 60%), ist die Stimulation nicht so stark. Deshalb ist es wichtig, den Körper stets gut hydriert zu halten. Die Intensitätsstufe ist möglicherweise zu niedrig eingestellt. Das Gerät ist sehr sicher in der Anwendung. Erhöhen Sie die Intensität immer weiter in Richtung Stufe 99, bis Sie die Stimulation spüren. Sie werden eventuell feststellen, dass Sie die Intensitätsstufe erhöhen müssen, wenn sich Ihr Körper an die Behandlung gewöhnt hat. Es ist nicht das Ziel, sich auf Stufe 99 vorzuarbeiten, sondern eine Stufe zu finden, die für Sie angenehm ist. Das Elektroden- Kabel ist an das Gerät angeschlossen. Ziehen Sie das Elektroden-Kabel ab. Die Fuß-Pads funktionieren nicht, solange das Elektroden-Kabel angeschlossen ist. Revitive befindet sich möglicherweise im automatischen Pausezustand. Sie müssen ausreichend Wasser getrunken haben und die Haut an Ihren Füßen muss gut mit Feuchtigkeit versorgt sein. Stellen Sie beide Füße auf die Fuß-Pads und drücken Sie die Intensitätstaste (+), um die Stimulation fortzusetzen. Wenn Sie trotz der genannten Lösungen noch immer keine Stimulation spüren: Überprüfen Sie das Gerät. Legen Sie dazu eine Hand so auf die Fuß-Pads (am besten auf den Fersenbereich), dass Sie beide Pads gleichzeitig berühren. Stellen Sie mit der anderen Hand zunächst die Null ein und erhöhen Sie die Intensitätsstufe so lange, bis Sie die Stimulation spüren können. Wenn Sie die Stimulation an Ihrer Hand spüren können, funktioniert das Gerät. Wenn Sie auch auf Intensitätsstufe 99 nichts spüren, kontaktieren Sie bitte Ihren oiziellen Vertriebshändler.67

Problem Mögliche Ursache Lösung Die LED-Anzeige leuchtet nicht auf, und Revitive funktioniert nicht, obwohl es eingeschaltet ist. Das Netzteil steckt nicht richtig in der Steckdose oder im Gerät. Überprüfen Sie, dass das Netzteil korrekt in der Steckdose steckt und mit dem Gerät verbunden ist. Wenn es immer noch nicht funktioniert, kontaktieren Sie Ihren oiziellen Vertriebshändler. Leerer Akku Stecken Sie das Kabel des Geräts in eine Steckdose und laden Sie den Akku auf oder betreiben Sie das Gerät über das Stromnetz. Revitive vibriert nicht. REVITIVE IST NICHT DARAUF AUSGELEGT, ZU VIBRIEREN. Der IsoRocker® imitiert die Abrollbewegung nicht. Die Muskeln in Ihren Beinen verursachen die „Abrollbewegung“, der IsoRocker® ist nur die Drehachse. Der IsoRocker® bewegt sich nur dann, wenn die Intensität erhöht wird, da dadurch die Unterschenkelmuskeln zum Zusammenziehen angeregt werden. Möglicherweise können Sie die Intensität nicht ohne Weiteres hoch einstellen. Sie müssen sich zuerst an die Empfindung gewöhnen. Wichtig ist, eine für Sie angenehme Intensitätsstufe einzustellen. Das Gerät steht zu weit entfernt vor Ihnen. Setzen Sie sich so, dass Ihre Knie im rechten Winkel stehen. Der IsoRocker® macht auf hartem Boden ein Klopfgeräusch. Falsche Aufstellung des Geräts oder zu hohe Intensitätsstufe. Stellen Sie das Gerät anders auf oder stellen Sie die Intensitätsstufe niedriger ein. Das Klopfgeräusch sollte so abnehmen. Als Alternative können Sie eine Bodenmatte unter das Gerät legen, um das Geräusch zu dämpfen. Meine Beine schmerzen nach der Behandlung. Die Intensitätsstufe ist möglicherweise zu hoch eingestellt. Ihre Muskeln werden daher überanstrengt. Lassen Sie nach jeder Behandlung genügend Zeit verstreichen, damit sich Ihre Muskeln erholen können (genauso wie nach starker, körperlicher Anstrengung). Beginnen Sie bei der nächsten Anwendung auf einer niedrigeren Stufe (auf der Sie eine sane elektrische Stimulation spüren, die Sie als angenehm empfinden) und reduzieren Sie die Anwendungsdauer, bis sich Ihre Muskeln an die Stimulation gewöhnt haben.68 Problem Mögliche Ursache Lösung Fehlerbehebung Weitere Informationen sowie Antworten auf häug gestellte Fragen nden Sie auf support.revitive.de Ich habe meine Füße auf das Gerät gestellt, aber ich sehe das TENS-Symbol auf dem Bedienfeld nicht TENS steht nur über die Elektroden-Pads zur Verfügung. Bei Verwendung der Elektroden-Pads fühlt sich die Stimulation unangenehm an. Eventuell ist die von Ihnen ausgewählte Stimulationsstufe zu hoch oder Ihre Haut ist verletzt. Verringern Sie die Stimulationsstufe mithilfe des (–) Intensitätsreglers am Gerät oder an der Fernbedienung. Möglicherweise können Sie das Gerät erst wieder verwenden, wenn die Haut abgeheilt ist. Ich bin nicht sicher, welchen Behandlungsmodus ich verwende, wenn ich die Elektroden-Pads benutze. Sehen Sie sich die Anzeige auf dem Gerät an. Wenn die Elektroden- Pads im EMS-Modus sind, wird das EMS-Symbol angezeigt. Wenn die Elektroden-Pads im TENS-Modus sind, wird das TENS-Symbol angezeigt. Ich kann plötzlich keine Stimulation mehr spüren, wenn ich die Elektroden- Pads benutze. Eventuell haben Sie versehentlich die andere Stimulationsmodus-Taste gedrückt. Wenn Sie die andere Stimulations- modus-Taste betätigen (d. h. die TENS-Taste, wenn der EMS-Modus bereits läu, oder umgekehrt), wird der Timer auf 30 Minuten zurückgesetzt. Die Intensität wird ebenfalls auf Null zurückgesetzt. Vielleicht haben Sie versehentlich ein Pad getrennt und so die Stimulation unterbrochen. Befestigen Sie die Pads wieder am Körper oder stecken Sie das Kabel wieder ein und drücken Sie die Taste (+), um die Sitzung fortzusetzen. Während der Verwendung der Oberschenkel- Pads schmerzen meine Oberschenkelmuskeln vor dem Ende der Behandlung. Ihre Muskulatur ist möglicherweise noch nicht stark genug, um eine vollständige Behandlung über 20 Minuten durchzuführen. Stellen Sie das Gerät aus und beenden Sie die Anwendung vor Ablauf der 20 Minuten. Beginnen Sie bei der nächsten Anwendung auf einer niedrigeren Stufe (auf der Sie eine sane elektrische Stimulation spüren, die Sie als angenehm empfinden) und reduzieren Sie die Anwendungsdauer, bis sich Ihre Muskeln an die Stimulation gewöhnt haben. Während der Verwendung der Oberschenkel-Pads kann ich die Stimulation in meinem Oberschenkel nicht spüren. Die Therapie hat begonnen und die Ruhephase ist erreicht. Sie müssen bis zu 20 Sekunden warten, bevor die Stimulation wieder beginnt.69 Produktbezeichnung Revitive Medic KnieModell 5574AQFrequenzbereich (+/-10%)EMS: 20Hz–53HzTENS: 80–130HzAusgangsstromEMS: Max. 15mATENS: Max. 19mAGewicht (+/- 0,5 kg) 1,4 kg Maße 360 mm (Ø) x 76,5 mmStromverbrauch 5WNetzteilCE-gekennzeichnetStromquelle Eingang (Netzteil in Gebrauch) Ausgang100–240V AC ( ), 50/60Hz, 0,18A 5V ( ) DC ,1,0A Batterie Lithiumionen, 1200mAh, 3,7VBatterielebensdauer500 LadezyklenAnwendungsteileBauteil von Revitive, das bei normaler Nutzung physischen Kontakt zum Anwender hat, um die Behandlung durchzuführen Kleine Elektroden-Pads – 5cm x 5cm = 25cm

Betriebsdauer des Geräts und Fernbedienung4 JahreBetriebsfrequenz 38 KHzReichweite im Betrieb0 bis 25 m horizontal0 bis 18 m bei einem Winkel von +/- 30 Grad zur Horizontalen Technische Daten

Die Bedientasten der Fernbedienung entsprechen den Bedienelementen des Geräts70 Technische Daten Ausgangsspezifikationen für Elektrische Muskelstimulation (EMS): Impulswellen Zweiphasig Form Quadratisch symmetrisch mit PolaritätswechselMaximale Ausgangsspannung (+/-15%) bei 500Ω Fuß: 35Vp Körper: 33VpImpulsdauer (+-10%) Fuß: 450-970µs Körper: 450µsNettoladung @ 500Ω [0,001] mCMaximale Leistungsdichte @ 500Ω Fuß: 0,414 mW/cm² Körper: 3,98 mW/cm² EIN Zeit (+-10%) Fuß: 1,90 - 8,30s Körper: 13,00 - 33,00sEIN Zeit (+-10%) Fuß: 1,00 - 1,50s Körper: 17,00 - 27,00s Die werte der Impulsdauer, Impuls-Wiederholungshäufigkeiten und -höhen, einschließlich jeglicher Gleichstromkomponente, dürfen nicht um mehr als ± 20 % abweichen, wenn sie mit einem Lastwiderstand innerhalb des spezifizierten Bereichs gemessen werden. Falls ein Nachweis erforderlich ist, dass das Revitive-Gerät nach einem gewissen Zeitraum innerhalb seines wesentlichen Leistungsspektrums arbeitet, sollte der Hersteller kontaktiert werden. Ausgangsspezifikationen für Transkutane Elektrische Nervenstimulation (TENS): Impulswellen ZweiphasigForm Rechteckig Maximale Ausgangsspannung bei 500 Ω 50 V Impulsdauer 100µsNettoladung pro Impuls bei 500Ω0μCMaximale durchschnittliche Leistungsdichte bei 500Ω 4,19 mW/cm

Symbole Entspricht der europäischen Richtlinie für Medizinprodukte (93/42/EWG) Beurteilung der UK-Konformität Das Produkt erfüllt alle einschlägigen gesetzlichen Anforderungen des Vereinigten Königreichs (UK). Die Chargen- und Seriennummer einschließlich Herstellungsjahr (JJJJ) und -monat (MM) befinden sich auf der Verpackung und an der Unterseite des Geräts. Artikelnummer Anwendungsbeschränkungen, Warnhinweise und Vorsichtsmaßnahmen Bitte lesen Sie diese Hinweise aufmerksam durch, bevor Sie Revitive verwenden Betrieb Verbleibende Zeit Intensitätsstufe EMS-Modus TENS-Modus Akkuanzeige Positive Polarität Medizinisches elektrisches Gerät der SchutzklasseII mit doppelter Isolierung Medizinisches elektrisches Gerät des Typs BF Berechtigter Hersteller des Geräts EU/EG autorisierter Stellvertreter Europa #JJJJMMXXXXX LOT REF72 Technische Daten FCC-Zeichen Das für die in den Vereinigten Staaten hergestellten oder vertriebenen elektronischen Produkte verwendete Prüfzeichen bestätigt, dass die elektromagnetische Interferenz von Revitive unter den Grenzwerten der US-Behörde Federal Communications Commission (FCC) liegt. Actegy Ltd erfüllt alle einschlägigen Vorschrien der FCC. Bedienungsanleitung beachten Richtlinie über Abfallentsorgung von Elektro- und Elektronikgeräten (WEEE-Richtlinie) Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektronischen Geräten abgeben werden. IP21 – Schutzart-Klassifizierung Verfallsdatum

Feuchtigkeits-, Temperatur- und Ludruckgrenze für Aufbewahrung und Transport Feuchtigkeits-, Temperatur- und Ludruckgrenze für Betriebsbedingungen Wenn das Gerät hohen oder niedrigen Temperaturen außerhalb des spezifizierten Betriebsbereichs von 10-40 °C ausgesetzt war, muss sich das Gerät erneut auf die empfohlene Betriebstemperatur einstellen, um eine fortwährende Produktleistung zu gewährleisten. Nur für die Benutzung in Innenräumen geeignet Medizinprodukt enthält kein Latex aus Naturkautschuk Gerät nicht auseinanderbauen Das Markenzeichen „Grüner Punkt“ auf der Verpackung bedeutet, dass Actegy einen finanziellen Beitrag an den nationalen Betreiber für Verpackungsverwertung geleistet hat, der gemäß den in der europäischen Richtlinie Nr.94/62/EG und dem entsprechenden nationalen Gesetz festgelegten Grundsätzen festgelegt wurde. -20°C 20% 70°C 90% 500 hPa 1060 hPa 10°C 30% 40°C 75% 700 hPa 1060 hPa Symbole73

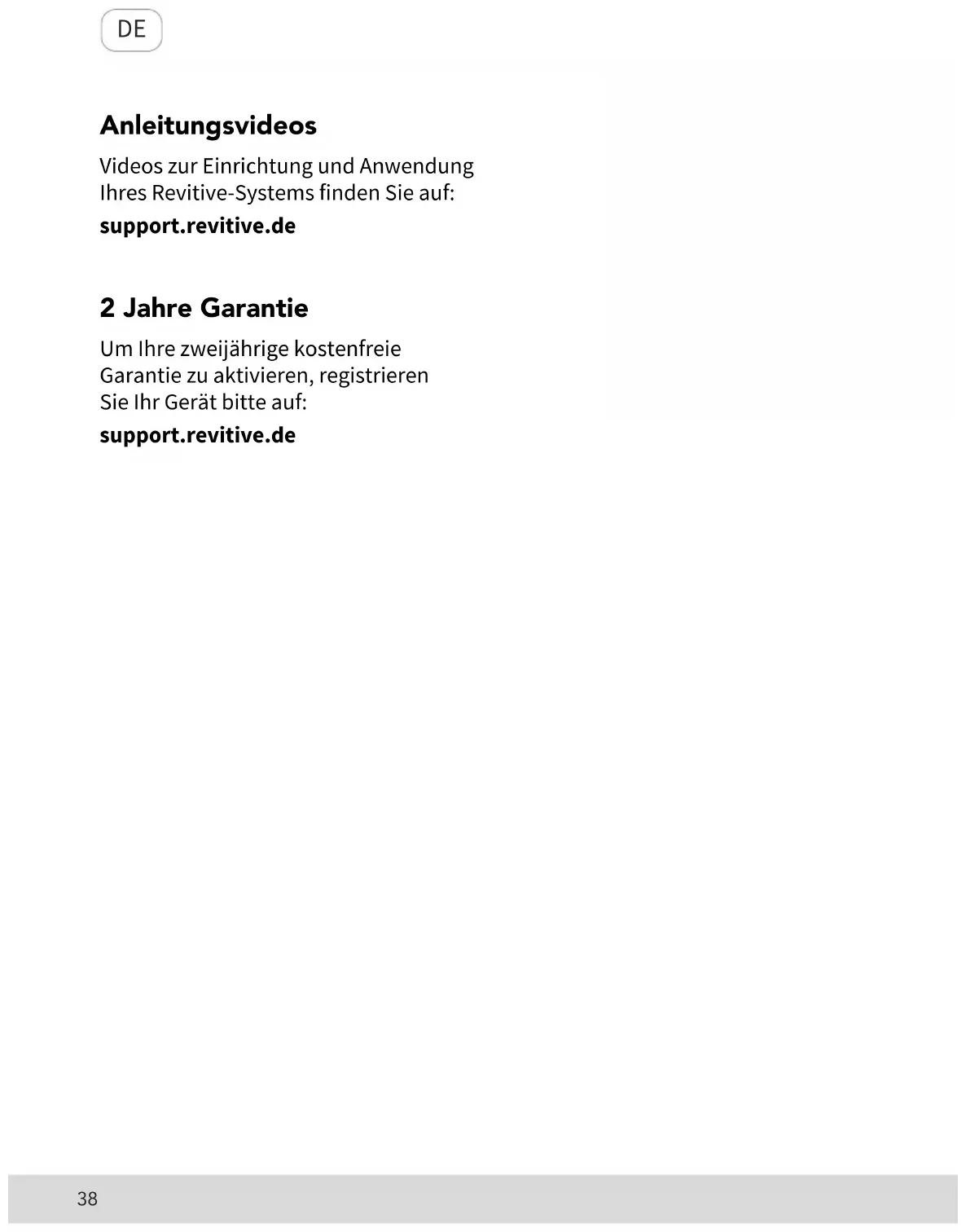

Garantie Ihre zweijährige kostenfreie Garantie zu aktivieren, registrieren Sie bitte Ihr Gerät auf: support.revitive.de

1. Revitive/Actegy gewährt auf das erworbene

Produkt eine Herstellergarantie von 24 Monaten ab dem Kaufdatum oder beim Kauf in einem Online-Shop ab dem Datum der Lieferung des Produkts. Der Garantieanspruch gilt für Käufe, die in Frankreich, Deutschland, Belgien, Luxemburg und in den Niederlanden getätigt wurden. Defekte oder beschädigte Produkte, die unter die Herstellergarantie fallen, werden von Revitive/Actegy oder wenn sie nicht direkt bei Revitive/Actegy gekau wurden, vom jeweiligen Verkäufer des Produkts, kostenlos umgetauscht, es sei denn der Garantieanspruch ist nach Zier 2 ausgeschlossen. Der Garantieanspruch besteht, wenn für das Produkt über den oben genannten Zeitraum von 24 Monaten hinaus eine Sonder-Garantieverlängerung durch Revitive/Actegy gewährt wird, für die Dauer einer solchen Verlängerung weiter.

2. Garantieausschlüsse: Der Garantieanspruch

ist ausgeschlossen, wenn die Beschädigung auf einer Fremdeinwirkung auf das Produkt beruht; bei unsachgemäßer Verwendung bzw. unsachgemäßem Einsatz des Produkts; wenn der Endkunde kein Verbraucher ist; wenn das Produkt durch Fahrlässigkeit des Kunden oder aufgrund mangelnder Wartung durch den Kunden beschädigt wird.

3. Um den Garantieanspruch geltend zu

machen, hat der Kunde sich an den jeweiligen Verkäufer des Produkts zu wenden, wenn das Produkt nicht direkt bei Revitive/Actegy gekau wurde, oder sich direkt an die lokale Revitive/Actegy-Vertretung zu wenden. Die Kontaktdaten der Revitive/Actegy-Vertretungen sind auf der Rückseite dieses Handbuchs aufgeführt. Ist das Revitive-Produkt defekt oder beschädigt und liegt kein Grund für einen Garantieausschluss vor, organisiert Revitives/ Actegys Kundendienst oder der jeweilige Verkäufer kostenlos die Rücksendung und den Umtausch des Revitive-Produkts.

4. Das Revitive-Produkt muss in der

Originalverpackung zurückgesendet werden. Wenn das Revitive-Produkt nicht in der Originalverpackung zurückgesendet wird, können zusätzliche Gebühren anfallen. Peripheriegeräte sowie sämtliches Zubehör und Handbücher für das Revitive-Produkt müssen bei der Rücksendung des Produkts in der Verpackung enthalten sein.

5. Diese Herstellergarantie wird zusätzlich zu

den gesetzlichen Gewährleistungsansprüchen des Kunden gewährt. Die gesetzlichen Gewährleistungsansprüche werden durch die Herstellergarantie nicht eingeschränkt oder sonst berührt. Der Kunde kann die Voraussetzungen der gesetzlichen Gewährleistungsansprüche, sollte dies nach geltendem nationalen Recht erforderlich sein, online auf www.revitive.de/garantie einsehen oder per Post bei der lokalen Revitive/ Actegy-Vertretung anfordern.

6. Die Herstellergarantie unterliegt bei
