BEDIENUNGSANLEITUNG Arthritis Knee 2836AB REVITIVE

BITTE LESEN SIE SICH VOR DER INBETRIEBNAHME DIESES PRODUKTS DIE BEDIENUNGSANLEITUNG AUFMERKSAM DURCH

LEES VÓÓR GEBRUIK VAN DIT PRODUCT DEZE GEBRUIKERSHANDLEIDING ZORGVULDIG DOOR

USE ONLY AS DIRECTED

BEFOLGEN SIE DIE ANWENDUNGSHINWEISE. Suchen Sie bei anhaltenden Beschwerden bitte einen Arzt auf

Bedienungsanleitung - Inhalt

DEUTSCH

Lieferumfang 84

Bedienelemente 85-86

Einführung in Revitive 87-89

Hinweise zum Gebrauch 87-88
Wie Revitive funktioniert 89

Wichtige Sicherheitshinweise 90-94

Wer Revitive NICHT verwenden sollte 90
Warnhinweise und Vorsichtsmaßnahmen 90-93
Sicherheitsvorkehrungen 93-94
Unerwünschte Nebenwirkungen 94

Bedienungsanleitung 95-114

Wie kann ich Revitive noch intensiver nutzen? 95

Schritt 1: Erstmalige Inbetriebnahme von Revitive 95
Schritt 2: Inbetriebnahme des IsoRocker ^® 96
Schritt 3: Stromversorgung von Revitive 97-98
Schritt 4: Verwendung der Fuß-Pads 99-101
Schritt 5: Verwendung der Elektroden-Pads 102

5.1: Verwendung der Elektroden-Arthritis-Pads für EMS 103-108
5.2: Verwendung der Elektroden-Pads für TENS 109-113
5.3: Umschalten zwischen EMS- und TENS-Modus 113

Schritt 6: Aufladen des Akkus 114
Schritt 7: Reinigung und Aufbewahrung ____ 115

Austausch der Batterien und Pads

Fehlerbehebung 116-118

Technische Daten 119-121

Garantie 122

82

83

Lieferumfang

Bedienelemente

Überprüfen Sie nach Öffnen der Verpackung, dass die folgenden Teile vorhanden sind. Sollte der Inhalt nicht vollständig sein, kontaktieren Sie bitte unseren Kundendienst. Die Telefonnummern finden Sie auf der Rückseite dieser Anleitung.

A Netzteil

© Kleine Elektroden-Pads

D
Große Elektroden-Arthritis-Pads

B Revitive Arthritis-Knee

G AAA-Batterien (2 Stück)

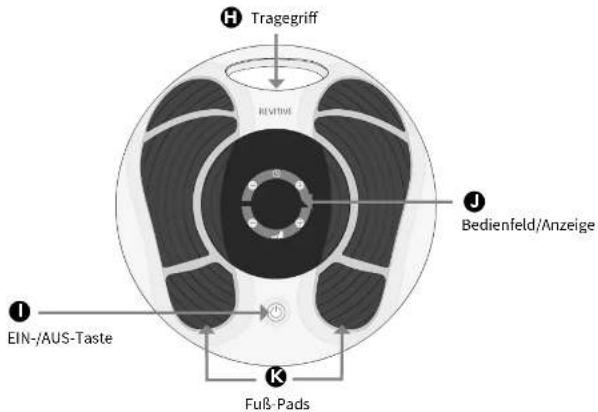

H Tragegriff REVITIM J Bedienfeld/Anzeige I EIN-/AUS-Taste K Fuß-Pads

Netzteil-Buchse Anschlussbuchse für Elektroden-Pads IsoRocker®

IsoRocker®-Hebel

Bedienelemente

Einführung in Revitive

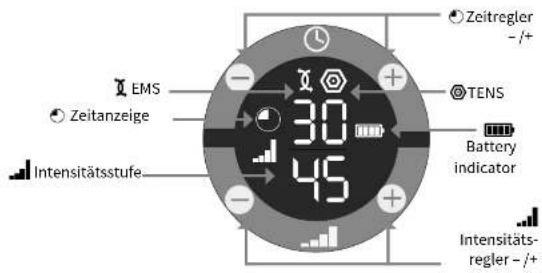

Bedienfeld/Anzeige

EMS Zeitanzeige Intensitätsstufe 30 45 Zeitregler -/+ TENS Battery indicator Intensitäts- regler -/+

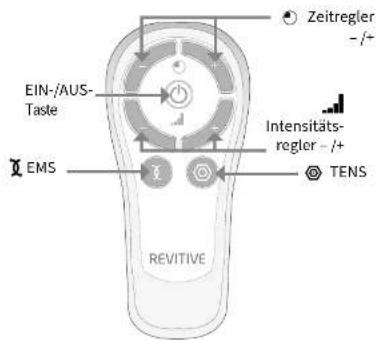

Fernbedienung

EIN-/AUS- Taste EMS REVITIVE Zeitregler -/+ Intensitäts- regler -/+ TENS

Hinweise zum Gebrauch

Revitive Arthritis-Knie ist bestimmt zur:

- Reduzierung von Schmerzen und Beschwerden in Beinen/Knöcheln/Füßen - verursacht durch Durchblutungsstörungen (periphere Arterienerkrankung), diabetische periphere Neuropathie oder Schwellungen (Ödeme) aufgrund von Arthrose oder Operationen

- Reduzierung von Schmerzen und Beschwerden in Beinen/Knöcheln/Füßen

- verursacht durch Immobilität aufgrund von Arthrose oder einer Verletzung

- Verbesserung der Durchblutung zur Verringerung oder Prävention von Blutstau (Stase) - verursacht durch Durchblutungsstörungen (chronische venöse Insuffizienz/Krampfadern), Diabetes oder Immobilität nach Operationen

- Verbesserung der reduzierten Durchblutung der Beine verursacht durch peripherer Arterienerkrankung.

- Stärkung der Muskelkraft zur Wiedererlangung der Mobilität der Beine, die aufgrund von COPD, Arthrose oder nach Operationen in ihrer Bewegungsfähigkeit eingeschränkt sind

- Vergrößerung der Gehdistanz vor Einsetzen von Claudicatio-Symptomen (Schmerzen) - verursacht durch periphere Arterienerkrankung

- Verbesserung von Symptomen, die mit chronischer venöser Insuffizienz/Krampfadern einhergehen

- Unterstützung der Gesundheit der Beinvenen - durch Verbesserung der Durchblutung, stärkere Anreicherung des Bluts mit Sauerstoff und Verringerung der Schwellungen (Ödeme) in den Beinen, Füßen und Knöcheln

Die Verwendung von Revitive zur Transkutanen Elektrischen Nervenstimulation (TENS) hat Folgendes zum Ziel:

• Linderung von Arthritis-bedingten Schmerzen

• Linderung von postoperativen und posttraumatischen Schmerzen

- Temporäre Linderung von neuropathischen Schmerzen oder Schmerzen am Bewegungsapparat

- Linderung und Behandlung chronischer Schmerzen, die verbunden sind mit Schmerzen im Bewegungsapparat, Arthrose und Fibromyalgie

Die genannten Hinweise zum Gebrauch sind nach der Medizingeräterichtlinie 93/42/EWG zertifiziert.

Einführung in Revitive

Auch wenn Sie viel sitzen oder längere Zeit inaktiv sind, kann Revitive Folgendes unterstützen:

• Linderung von müden, schweren und schmerzenden Beinen und Krämpfen
- Reduzierung von Schwellungen in Füßen und Knöcheln
• Stärkung der Beinmuskulatur
- Unterstützung der Gesundheit der Beinvenen
• Aktive Verbesserung der Durchblutung

Die genannten Hinweise zum Gebrauch sind nach der Medizingeräterichtlinie 93/42/EWG zertifiziert.

So funktioniert Revitive Arthritis-Knie

Mit seiner einzigartigen Dreifach-Technologie wirkt Revitive Arthritis-Knie in dreifacher Hinsicht:

1. Das Gerät setzt Elektrische Muskelstimulation (EMS) ein. Während Sie sitzen, werden Ihre Füße mithilfe gepolsterter Fuß-Pads stimuliert. EMS bewirkt eine Kontraktion Ihrer Unterschenkel- und Fußmuskeln. Ihre Beine werden besser und stärker durchblutet.

Revitive ist bequem in der Anwendung. Der patentierte IsoRocker® sorgt während der EMS Ihrer Füße für eine natürliche Mobilisierung der Fußgelenke. Die Bewegung der Fußgelenke ist für die bessere Durchblutung der Unterschenkel ein ganz entscheidender Faktor. Sie können den IsoRocker® jederzeit aktivieren oder deaktivieren.

Revitive ist leicht zu bedienen und enthält eine Fernbedienung, über die Sie während der Behandlung die Einstellungen anpassen können, ohne sich herunterbeugen zu müssen.

1. Das Gerät setzt Elektrische Muskelstimulation auf den Vorderseiten der Oberschenkel/Quadrizeps über die Arthritis-(Elektroden)-Pads ein, um die Quadrizeps-Muskeln zu stärken. Die Stärkung der Quadrizeps-Muskeln fördert:

2. Unterstützung und Stabilisierung der Knie
   • Verringerung der Belastung der Knie
   • Linderung von Knieschmerzen

Um die besten Ergebnisse mit Revitive zu erzielen, wird folgende Anwendung empfohlen:

• Revitive Fuß-Pads für mindestens 30-60 Minuten pro Tag
- Revitive Arthritis-Pads auf dem Oberschenkel des betroffenen Beins (Knies) einmal pro Tag für 20 Minuten an 5 Tagen pro Woche

1. Das Gerät setzt Nervenstimulation (TENS) über die kleineren (Elektroden)-Pads ein, um eine sofortige, temporäre Schmerzlinderung für Ihre Beine und andere Körperbereiche zu erzielen. Nach Bedarf zur Schmerzlinderung verwenden.

Weitere Informationen finden Sie auf www.revitive.com

88

89

Wichtige Sicherheitshinweise

Lesen sie vor dem Gebrauch alle Anweisungen

Wer Revitive nicht verwenden sollte

Bestimmte Personen dürfen Revitive NICHT verwenden.

Anwendungsbeschränkungen – folgende Personen dürfen das Gerät nicht benutzen:

• Personen mit elektronischen Implantaten wie einem Herzschrittmacher oder einem automatischen implantierbaren Kardioverter-Defibrillator (AICD)
• Frauen während der Schwangerschaft
• Personen, die Symptome einer bestehenden tiefen Venenthrombose (TVT) aufweisen oder wegen dieser Form der Thrombose behandelt werden

Lange Phasen der Untätigkeit vergrößern das Risiko einer tiefen Venenthrombose (TVT). TVT ist der medizinische Ausdruck für die Bildung eines Blutgerinnsels in tiefen Beinvenen. Wenn ein Teil des Blutgerinnsels wandert, z. B. in die Lunge, kann es zu lebensbedrohlichen Komplikationen wie einer Lungenembolie kommen.

Wenn Sie sich für einen längeren Zeitraum nicht bewegt haben und vermuten, dass Sie an einer tiefen Venenthrombose leiden, verständigen Sie umgehend Ihren Arzt. Um eine Verlagerung des Blutgerinnsels zu verhindern, benutzen Sie unter keinen Umständen Ihr Revitive Gerät.

In manchen Fällen entwickelt sich eine Thrombose ohne jegliche Symptome oder Anzeichen. Es ist jedoch wichtig, die typischen Symptome einer Thrombose zu kennen:

• Schmerzen, Schwellungen und Druckempfindlichkeit in einem Ihrer Beine (gewöhnlich in der Wade)
• Starke Schmerzen an der betroffenen Stelle
• Warme Haut an der Stelle des Blutgerinnsels
• Hautrötung, vor allem an der Beinhinterseite unterhalb des Knies

Wenn diese Symptome auftreten, suchen Sie umgehend einen Arzt auf.

rnhinweise

- Konsultieren Sie Ihren Arzt, bevor Sie das Gerät verwenden, wenn:

• Sie sich in ärztlicher Behandlung befinden
• Sie Probleme mit dem Herzen hatten oder haben
- Sie sich einer medizinischen oder körperlichen Schmerzbehandlung unterzogen haben
• Sie eine vermutete oder diagnostizierte Herzerkrankung haben
• Bei Ihnen Epilepsie vermutet wird oder diagnostiziert wurde
• Sie nicht sicher sind, ob Revitive für Sie geeignet ist
• Sie nicht sicher sind, woher Ihre Beschwerden rühren

• Wenn Sie ein metallisches Implantat tragen, verspüren Sie während der Elektrostimulation in der Nähe des Implantats eventuell Schmerzen oder Beschwerden. Stellen Sie in diesem Fall die Verwendung ein und holen Sie ärztlichen Rat ein
• Die Elektrostimulation kann sich in der Nähe eines metallischen Implantats intensiver anfühlen. Wenn Sie keine Schmerzen verspüren, können Sie die Verwendung sicher fortsetzen. Eventuell müssen Sie die Intensität auf eine für Sie angenehme Stufe einstellen
• Falls sich Ihre Arthritis-Symptome verschlechtern oder Sie sich einer Knieoperation unterzogen haben (während der letzten sechs Monate), sollten Sie vor der Verwendung von Revitive Ihren Arzt konsultieren
• Verwenden Sie die Elektroden-Pads nicht am Kopf, im Gesicht, Nacken- oder Brustbereich
• Befestigen Sie die Fuß-Pads oder Elektroden-Pads nicht direkt:
• auf offenen Wunden oder Stellen mit Hautausschlag, geschwollenen, geröteten, infizierten oder entzündeten Bereichen oder auf Hauteruptionen (z. B. bei Venenentzündungen, Thrombophlebitis, Krampfadern, Cellulitis)
• auf oder in der Nähe von kanzerösen Tumoren
• auf Bereichen, die (innerhalb der vergangenen 6 Monate) im Rahmen einer Strahlentherapie behandelt wurden
• auf Geschlechtsorganen
• Elektroden-Pads sind nur von einer Person zu verwenden. Nicht gemeinsam mit anderen Personen verwenden
• Verwenden Sie Arthritis-Pads nicht in Verbindung mit einer Schiene oder einem Gipsverband, ohne vorher Ihren Arzt zu konsultieren.
• Verwenden Sie keine Elektroden-Pads, deren Verfallsdatum überschritten ist.

90

91

DE

Wichtige Sicherheitshinweise

DE

• Es kann vorkommen, dass unter den Elektroden-Pads Hautreizungen oder Verbrennungen auftreten oder Sie durch die Elektrostimulation überempfindlich reagieren
• Sorgen Sie dafür, dass Feuchtigkeitslotion/Gel/Balsam gleichmäßig aufgetragen und in die Haut eingezogen ist, bevor Sie mit der Stimulation beginnen. Ein ungleichmäßiges Auftragen von Feuchtigkeitslotion/Gel/Balsam könnte das Risiko von Irritationen oder einem Brennen auf der Haut erhöhen, wenn die elektrische Stimulation angewendet wird

• Benutzen Sie das Gerät nicht:

• in Gegenwart von elektronischen Überwachungsgeräten

• zusammen mit einem lebenserhaltenden elektronischen Gerät
• wenn Sie ein Bad oder eine Dusche nehmen
• wenn Sie schlafen.

rnhinweise - nur EMS

- Die Symptome können sich während der anfänglichen Behandlungsphase verschlimmern, bevor sie besser werden, denn oft hat sich der Körper noch nicht an die erhöhte Muskelaktivität und Durchblutung gewöhnt. Falls dies der Fall ist, reduzieren Sie einfach die Intensität und Dauer der Behandlung, wodurch die anfänglichen Symptome zurückgehen werden. Befragen Sie bei anhaltenden Beschwerden bitte Ihren Arzt.

Warnhinweise - nur TENS

- Verwenden Sie TENS nicht auf Hautbereichen, die empfindungslos sind.

Vorsichtsmaßnahmen

- Seion Sie vorsichtig, wenn Sie die Stimulation auf Hautbereichen anwenden, bei denen das normale Empfinden gestört ist. Dies könnte Hautirritationen verursachen, da Sie die Stimulation nicht fühlen können, bis die Intensität zu hoch ist. Wählen Sie eine niedrige Intensitätsstufe für ein sanftes Zusammenziehen der Muskeln und/oder verwenden Sie das Gerät kürzere Zeit, um eine Überstimulation zu vermeiden. Achten Sie auf Anzeichen von Hautreizungen (Hautrötung), Blutergüssen oder Schmerzen. Wenn Sie sich nicht sicher sind, konsultieren Sie bitte Ihren Arzt.

- Seien Sie vorsichtig bei der Stimulation mit EMS:

• Auf dem Unterleib während der Menstruation
- Nach kürzlich erfolgten chirurgischen Eingriffen (innerhalb der letzten 6 Monate), da durch die Stimulation der Heilungsprozess gestört werden kann
- Wenn Sie nach Verletzungen wie einer Muskelzerrung an Gewebeblutungen leiden – es empfiehlt sich, den unmittelbaren Bereich innerhalb der ersten 12 Stunden nach Zuziehen der Verletzung nicht zu stimulieren. Benutzen Sie das Gerät auf einer niedrigen Intensitätsstufe und mit kürzerer Anwendungsdauer, um eine Überstimulation zu vermeiden
- Nach einer langen Zeit der Immobilität oder Inaktivität - benutzen Sie das Gerät auf einer niedrigen Intensitätsstufe und mit kürzerer Anwendungsdauer, um eine Überstimulation oder Ermüdung der Muskeln zu vermeiden. Achten Sie auf Anzeichen von Hautreizungen (Hautrötung), Blutergüssen oder Schmerzen. Wenn Sie sich nicht sicher sind, konsultieren Sie bitte Ihren Arzt

- Bei der Verwendung von TENS:

• Revitive kann möglicherweise die Empfindung von Schmerzen verringern, die normalerweise als Warnung für ein zugrunde liegendes Problem dienen
• Wenn keine Verbesserung Ihrer Schmerzen eintritt, sie sich verschlimmern oder länger als 5 Tage anhalten, sollten Sie die Behandlung mit dem Gerät einstellen und sich an Ihren Arzt wenden
• TENS ist nicht effektiv bei der Behandlung der ursprünglichen Quelle oder Ursache der Schmerzen

• Die langfristigen Wirkungen der Elektrostimulation sind nicht bekannt
- Elektrostimulation wirkt eventuell nicht bei jedem Anwender. Bitte fragen Sie Ihren Arzt um Rat
- Dieses Produkt ist nicht für die Verwendung durch Personen mit verringerten physischen, sensorischen oder geistigen Fähigkeiten bestimmt, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt

icherheitsvorkehrungen

- Stellen Sie sich nicht auf das Gerät. Benutzen Sie es nur im Sitzen

• Verwenden Sie das Gerät nur für den angegebenen Zweck
• Setzen Sie das Gerät keinen extremen Temperaturen aus
• Gießen Sie keine Flüssigkeiten auf das Gerät oder Zubehör

92

93

DE

Wichtige Sicherheitshinweise

Bedienungsanleitung

DE

• Überlasten Sie das Stromnetz nicht
  • Für Kinder unzugänglich aufbewahren
• Kabel für Kinder unzugänglich aufbewahren, um die Gefahr des Strangulierens zu vermeiden
• Revitive kann von mehreren Personen verwendet werden. Stellen Sie sicher, dass das Gerät nach jeder Verwendung gereinigt wird
• Revitive darf nur mit Originalzubehör oder Zubehör des Herstellers verwendet werden
• Überprüfen Sie die Pads, Anschlüsse und Kabel regelmäßig auf Beschädigungen
• Revitive nicht öffnen oder selbst reparieren. Dadurch wird Ihre Garantie ungültig, und es kann erheblicher Schaden entstehen
• Im unwahrscheinlichen Fall, dass Ihr Revitive nicht funktioniert, ziehen Sie den Stecker aus der Steckdose und kontaktieren Sie Ihren nächstgelegenen offiziellen Vertriebshändler
• Aufgrund der zunehmenden Anzahl an elektrischen Geräten wie PCs und Mobiltelefonen werden medizinische elektrische Geräte anfälliger für elektromagnetische Störungen, die von diesen Geräten ausgehen. Revitive hat die erforderlichen Prüfungen für Elektromagnetische Interferenz (EMI) bestanden. Dennoch kann es von übermäßigen Emissionen betroffen sein und/oder störend auf empfindlichere Geräte einwirken
• Berichten zufolge können einige Universalfernbedienungen (z. B. für Fernsehgeräte usw.) Einstellungen des Revitive verändern, wenn sie während der Behandlung benutzt werden. In diesem Fall stellen Sie die Zeit oder Intensität des Geräts einfach wieder auf die gewünschten Werte ein -entweder mit der Fernbedienung oder am Bedienfeld Ihres Revitive
• Wenn das Gerät hohen oder niedrigen Temperaturen außerhalb des spezifizierten Betriebsbereichs von 10-40 °C ausgesetzt war, muss sich das Gerät erneut auf die empfohlene Betriebstemperatur einstellen, um eine fortwährende Produktleistung zu gewährleisten.

Unerwünschte Nebenwirkungen

- Wenn unerwünschte Nebenwirkungen auftreten, brechen Sie die Anwendung des Revitive ab und suchen Sie Ihren Arzt auf.

Bewahren Sie diese Anweisungen auf

Wie kann ich Revitive noch intensiver nutzen?

EMS-Stimulation - für beste Ergebnisse:

- Verwenden Sie die Revitive Fuß-Pads mindestens 30 bis 60 Minuten pro Tag, 7 Tage die Woche, und die großen Revitive Arthritis-Pads an Ihrem betroffenen Bein (Knie) einmal pro Tag für 20 Minuten, 5 Tage die Woche.

- Es ist wichtig, Revitive mit einer ausreichend hohen Intensität zu nutzen, um eine starke, angenehme Muskelkontraktion zu erzielen. Die meisten Menschen erzielen eine starke Muskelkontraktion über der Intensitätsstufe 40 (Intensitätsstufen 1-99).

- Es kann bis zu 12 Wochen dauern, bis Symptome, die mit Arthritis einhergehen, reduziert werden.

Verwenden Sie Revitive mit EMS-Stimulation nicht häufiger als 6 Mal für 30 Minuten (höchstens 180 Minuten) pro Tag.

TENS-Stimulation

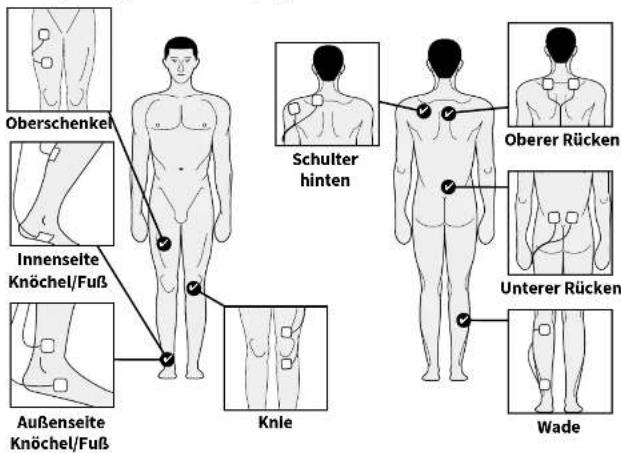

Für die TENS-Stimulation verwenden Sie die kleineren Revitive Pads je nach Bedarf für 20-30 Minuten pro Sitzung.

Schritt 1: Erstmalige Inbetriebnahme von Revitive

a Nehmen Sie alle Teile aus der Verpackung:

• Revitive Arthritis-Knie-Gerät • Netzteil
- Kleine Elektroden-Pads - Elektroden-Kabel (2 Stück)
• Große Elektroden-Arthritis-Pads • Fernbedienung
• AAA-Batterien (2 Stück)

Eine Beschreibung der Teile finden Sie im Abschnitt „Lieferumfang“ auf den Seiten 84-86

b Nehmen Sie die Fernbedienung und legen Sie die Batterien ein.

Bevor Sie Revitive das erste Mal benutzen, lesen Sie die Warnhinweise und Vorsichtsmaßnahmen auf den Seiten 90 bis 94. Wenn Sie sich nicht sicher sind, konsultieren Sie vor der Benutzung des Produkts bitte Ihren Arzt.

94

95

Bedienungsanleitung

Schritt 2:

Inbetriebnahme des IsoRocker®

a Drehen Sie das Gerät um. Auf der Rückseite sehen Sie den IsoRocker® und den Hebel, mit dem Sie den IsoRocker aktivieren und deaktivieren.

• Mit dem IsoRocker können Sie während der Stimulation Ihrer Beine und Füße den Revitive nach vorne und nach hinten wippen lassen
• Revitive bewegt sich nur über den IsoRocker, wenn die Muskelkontraktion stark genug ist
• Sie können die IsoRocker-Funktion deaktivieren. Öffnen Sie dazu den IsoRocker-Hebel. Revitive bleibt dann während der Behandlung in einer statischen Position und wippt nicht.

b Wenn Sie den IsoRocker verwenden möchten, lassen Sie den IsoRocker-Hebel an der Unterseite des Geräts eingeklappt (siehe Abbildung).

c Wenn Sie den IsoRocker nicht verwenden möchten:

• Öffnen Sie den IsoRocker-Hebel an der Unterseite des Revitive
• Ziehen Sie den IsoRocker-Hebel nach hinten, bis er herausklappt und einrastet (siehe Abbildung)
• Um den IsoRocker wieder zu aktivieren, klappen Sie den IsoRocker-Hebel nach unten und drücken ihn so weit hinein, dass er bündig (d. h. flach) mit der Unterseite des Geräts abschließt.

Schritt 3:

Stromversorgung von Revitive

Revitive kann entweder über den Akku oder durch Anschluss an eine Steckdose mit Strom versorgt werden.

Akkubetrieb

Wenn Sie das Gerät verwenden möchten, ohne es an eine Steckdose anzuschließen, können Sie es auch über den Akku betreiben.

Wenn das Gerät per Akku betrieben wird, zeigt eine Anzeige den aktuellen Akkustand an.

Führen Sie Schritt 4 „Verwendung der Fuß-Pads“ oder Schritt 5 „Verwendungder Elektroden-Pads“ durch, um mit der Inbetriebnahme von Revitive fortzufahren.

Wenn der Akkustand zu niedrig ist, muss der Akku aufgeladen werden. Siehe Schritt 6 „Aufladen des Akkus“ auf Seite 114.

Wenn Sie das Gerät ausschalten und die Akkuanzeige 10 Sekunden lang blinkt, muss der Akku aufgeladen werden

Bitte beachten Sie, dass Sie das Gerät auch bei leerem Akku weiter verwenden können, wenn Sie es mit einer Steckdose verbinden.

Bedienungsanleitung

Netzversorgung

Wenn Sie Revitive bei niedrigem Akkustand nutzen oder den Akku schonen möchten, können Sie Revitive verwenden, indem Sie das Gerät an eine Steckdose anschließen.

a Nehmen Sie das Netzteil zur Hand.

b Stecken Sie den kleinen Stecker des Netzkabels der Seite des Revitive.

c Stecken Sie das Netzteil in die nächstgelegene Steckdose. Dadurch wird der (integrierte) Akku aufgeladen.

Nachdem Sie Revitive an die Steckdose angeschlossen haben, führen Sie Schritt 4 „Verwendung der Fuß-Pads“ oder Schritt 5 „Verwendung der Elektroden-Pads“ durch, um mit der Inbetriebnahme von Revitive fortzufahren.

Schritt 4:

Verwendung der Fuß-Pads

Die Fuß-Pads übertragen EMS nur auf Ihre Füße und Beine. Sie können die Elektroden-Pads verwenden, um TENS zu erhalten; siehe Seite 109 für weitere Informationen.

Im Sitzen die bloßen Füße auf die Fuß-Pads stellen

a Es ist wichtig, dass Sie mit ausreichend Flüssigkeit versorgt sind. Wir empfehlen, vor der Benutzung von Revitive ein Glas Wasser zu trinken.

Sie können auch eine Feuchtigkeitslotion auf Ihre Fußsohlen auftragen, um die Haut mit Feuchtigkeit zu versorgen.

Tipp: Wenn Sie vor der Benutzung von Revitive Ihre Fußsohlen mit einer Feuchtigkeitslotion einreiben, wird die Elektrostimulation besser unterstützt.

b Setzen Sie sich bequem hin.

Setzen Sie sich am besten so hin, dass Ihre Knie im rechten Winkel stehen (90-Grad-Winkel).

c Stellen Sie Revitive vor sich auf den Boden.

Revitive wurde für die Anwendung im Sitzen entwickelt. Bitte stellen Sie sich nie auf das Revitive Gerät.

d Platzieren Sie beide Füße barfuß auf den Fuß-Pads. Ziehen Sie immer Schuhe, auch Socken und Strümpfe aus.

e Um Revitive einzuschalten, drücken Sie die Ein-/Aus-Taste auf dem Gerät oder auf der Fernbedienung. Sie hören einen Piepton und die Anzeige leuchtet. Es werden die Zeit (30 Minuten) und die Intensität (00) angezeigt.

Sie können Revitive während der Behandlung jederzeit über die Ein-/Aus-Taste am Gerät oder über die Fernbedienung ausschalten.

98

99

Bedienungsanleitung

f Stellen Sie die Zeit für Revitive ein. Die Standardzeit beträgt 30 Minuten. Sie können den Timer auf bis zu 60 Minuten einstellen. Wenn Sie nicht die Standardzeit von 30 Minuten verwenden möchten, stellen Sie die von Ihnen gewünschte Minutenanzahl ein.

Die Einstellung nehmen Sie über die Bedienfeld-Tasten oder die Fernbedienung vor.

Drücken Sie auf dem Bedienfeld die Taste ( ), um die Minutenanzahl zu erhöhen. Drücken Sie auf dem Bedienfeld die Taste ( ), um die Minutenanzahl zu verringern.

Hinweis: Für beste Ergebnisse verwenden Sie die Revitive Fuß-Pads mindestens 30 bis 60 Minuten pro Tag, sieben Tage die Woche.

Es ist wichtig, Revitive mit einer ausreichend hohen Intensität zu nutzen, um eine starke, angenehme Muskelkontraktion zu erzielen. Die meisten Menschen erzielen eine starke Muskelkontraktion über der Intensitätsstufe 40 (Intensitätsstufen 1-99). Wenn bei Ihnen eine langfristige Erkrankung wie hoher Blutdruck, hoher Cholesterinspiegel, Diabetes, Arthrose, chronische venöse Insuffizienz (CVI), periphere Arterienerkrankung oder COPD diagnostiziert wurde, empfehlen wir mindestens zwei (2) Sitzungen von 30 Minuten pro Tag. Es kann bis zu 12 Wochen dauern, bis Symptome, die mit diesen chronischen Erkrankungen einhergehen, reduziert werden.

Verwenden Sie Revitive nicht häufiger als 6 Mal für 30 Minuten (höchstens 180 Minuten) pro Tag. Andernfalls kann es zu einer Ermüdung der Muskulatur kommen.

g Drücken Sie die Taste +) einmal, um die Stimulation zu starten.

Die Einstellung nehmen Sie über die Bedienfeld-Tasten oder die Fernbedienung vor.

Drücken Sie die Taste (+), um die Intensität zu erhöhen. Drücken Sie die Taste (−), um die Intensität zu verringern.

h Gewöhnen Sie sich an das Gefühl der Elektrischen Muskelstimulation (EMS). Verwenden Sie einige Tage lang eine niedrige Intensität für 30-60 Minuten einmal täglich.

Stellen Sie die Intensität auf eine Stufe ein, auf der Sie die Stimulation in Ihren Füßen spüren, die zu einer Kontraktion der Unterschenkel-muskulatur führt. Dies ist wahrscheinlich bei einer Intensitätsstufe unter 40 der Fall.

Es ist normal, wenn Sie in Ihren Füßen und Unterschenkelmuskeln ein kribbelndes oder unterschiedlich starkes Gefühl verspüren.

Revitive vibriert nicht.

Nach einigen Tagen der Gewöhnung wählen Sie eine höhere Intensität aus, bei der Sie eine starke, aber immer noch angenehme Kontraktion der Unterschenkelmuskeln spüren.

Die meisten Menschen verspüren eine starke Kontraktion auf der Intensitätsstufe 40 oder höher. Sie können eine Intensitätsstufe zwischen 1 und 99 einstellen.

Anmerkung: Die erforderliche Intensitätsstufe kann von Tag zu Tag variieren.

Bei Schmerzen oder Beschwerden:

• Nehmen Sie einen oder beide Füße von den Fuß-Pads, um die Stimulation zu stoppen.
• Verringern Sie die Intensität an den Fuß-Pads über den Intensitätsregler (1) des Bedienfelds oder über die Fernbedienung. Stellen Sie dann Ihre Füße wieder auf den Revitive.

J Die Zeitanzeige (Minuten) läuft rückwärts, während Revitive das Programm durchläuft.
k Nach Ablauf der Zeit erscheint 00 in der Zeitanzeige Ihres Revitive und Sie hören drei Pieptöne.
I Revitive schaltet sich automatisch ab.

100

101

DE

Bedienungsanleitung

DE

Schritt 5:

Verwendung der Elektroden-Pads

Elektroden-Pads und Arthritis-Pads sind nur von einer Person zu verwenden.

Nicht gemeinsam mit anderen Personen verwenden.

Im Lieferumfang des Revitive sind ein Paar wiederverwendbare Arthritis-Pads (bis zu 20-30 Anwendungen) zur Elektrischen Muskelstimulation (EMS) enthalten, um die Muskulatur an der Vorderseite Ihres Oberschenkels (Quadrizeps) zu stärken.

Die Stärkung Ihrer Quadrizeps-Muskeln fördert eine Unterstützung und Stabilisierung der Knie, verringert die Belastung der Knie und lindert Knieschmerzen.

Im Lieferumfang des Revitive sind außerdem ein Paar kleinere, wiederverwendbare Pads (bis zu 20-30 Anwendungen) zur Transkutanen Elektrischen Nervenstimulation (TENS) enthalten, die an anderen Körperbereichen eingesetzt werden können.

TENS bietet eine Stimulation Ihrer Nerven und blockiert so den in einem bestimmten Bereich Ihres Körpers vorhandenen Schmerz. TENS kann eingesetzt werden, um Schmerzen in den Bereichen zu lindern, die auf Seite 109 beschrieben sind. Für Anweisungen zur Verwendung von TENS lesen Sie bitte Seite 109.

Bevor Sie die Elektroden-Pads benutzen, wählen Sie den zu stimulierenden Bereich und den Stimulationsmodus aus, den Sie anwenden möchten.

Die Platzierung der Elektroden-Pads hängt davon ab, welchen Stimulationsmodus (EMS oder TENS) Sie wählen. Die Elektroden-Pads können nicht gleichzeitig mit den Fuß-Pads benutzt werden. Bei Verwendung der Elektroden-Pads schalten sich die Fuß-Pads automatisch ab.

Schritt 5.1:

Verwendung der großen Arthritis-Pads zur Elektrischen Muskelstimulation (EMS)

Es wird empfohlen, die Arthritis-Pads für 20 Minuten auf dem betroffenen Bein anzuwenden - einmal am Tag, 5 Mal pro Woche. Legen Sie eine Routine fest, die zu Ihnen passt. Sie können die Arthritis-Pads z. B. Montag bis Freitag verwenden und das Wochenende auslassen.

Verwenden Sie Revitive nicht häufiger als 6 Mal für 30 Minuten (höchstens 180 Minuten) pro Tag. Andernfalls kann es zu einer Ermüdung der Muskulatur kommen.

a Säubern und trocknen Sie den Oberschenkel, auf dem Sie die Arthritis-Pads platzieren (siehe nächste Seite mit Empfehlungen für die Platzierung).

b Vergewissern Sie sich, dass Revitive ausgeschaltet ist. Held noch leuchtet, drücken Sie die Revitive auszuschalten.

c Stecken Sie die Anschlüsse fest zusammen. Es sollte finden sein.

Sind die Anschlüsse nicht ohne Lücke nn dies unangenehm sein.

102

103

DE

Bedienungsanleitung

DE

e Ziehen Sie die Kunststofffolie vorsichtig von den Arthritis-Pads ab. Kleben Sie die Arthritis-Pads nach jedem Gebrauch wieder auf die Kunststofffolie.

1 2

f Platzieren Sie ein Arthritis-Pad auf Ihrem Oberschenkel (1), einige Zentimeter von der Leistengegend entfernt. Drücken Sie dabei die selbstklebende Seite vorsichtig auf die Haut.

g Platzieren Sie das zweite Arthritis-Pad auf Ihrem Oberschenkel (2), einige Zentimeter vom oberen Rand der Kniescheibe entfernt. Drücken Sie dabei die selbstklebende Seite vorsichtig auf die Haut.

Die Arthritis-Pads müssen nicht genau auf einer Linie angeordnet sein. Sie müssen sich in einer Position befinden, die für Sie komfortabel ist und in der Sie sehen können, wie sich Ihre Oberschenkel-muskeln zusammenziehen und entspannen.

Die Revitive Arthritis-Pads sollten im Sitzen angewendet werden.

Hinweis: Die Arthritis-Pads sind nur zur Verwendung auf dem Oberschenkelmuskel mit dem Revitive Arthritis-Knie-Gerät im EMS-Modus vorgesehen und auf anderen Bereichen des Körpers nicht wirksam.

Verwenden Sie die Arthritis-Pads NICHT am Kopf, im Gesicht, Nacken- oder Brustbereich.

h Um Revitive einzuschalten, drücken Sie die Ein-/Aus-Taste auf dem Gerät oder auf der Fernbedienung. Sie hören einen Piepton und die Anzeige leuchtet. Es werden die Zeit (30 Minuten) und die Intensität (00) sowie das IMS-Symbol angezeigt.

Hinweis: Die Revitive Elektroden-Pads sorgen im EMS-Modus automatisch für die Stimulation. Lesen Sie Seite 109 mit Anleitungen zur Nutzung des TENS-Modus.

i Stellen Sie die von Ihnen gewünschte Anzahl an Minuten zur Verwendung von Revitive ein. Die Standardzeit für die Arthritis-Pads beträgt 20 Minuten. Die Einstellung nehmen Sie über die Tasten am Gerät oder an der Fernbedienung vor. Drücken Sie auf dem Bedienfeld die Taste (b), um die Minutenanzahl zu erhöhen. Drücken Sie auf dem Bedienfeld die Taste (-), um die Minutenanzahl zu verringern.

104

105

Bedienungsanleitung

Anpassung der Intensitätsstufe - Die Behandlung beginnt mit einer 30 Sekunden dauernden Stimulationsphase, in der Sie die richtige Intensitätsstufe einstellen können. Danach folgt eine Ruhephase von 30 Sekunden, in der Sie keine Stimulation spüren werden.

Während der folgenden Behandlungsdauer werden Sie 10 Sekunden Stimulation spüren, gefolgt von einer Ruhephase von 20 Sekunden. Dies wiederholt sich bis zum Ende der Behandlung.

Passen Sie die Intensität an, wenn Sie die Stimulation in Ihrem Oberschenkel spüren können.

Es ist nicht möglich, die Intensität während der Ruhephase anzupassen.

j Drücken Sie die Taste 🚗) einmal, um die Stimulation zu starten.

Die Einstellung nehmen Sie über die Tasten am Gerät oder die Fernbedienung vor.

Drücken Sie die Taste (+), um die Intensität zu erhöhen. Drücken Sie die Taste (-), um die Intensität zu verringern.

k Gewöhnen Sie sich an das Gefühl der Elektrischen Muskelstimulation (EMS). Verwenden Sie einige Tage lang eine niedrige Intensität für 20 Minuten einmal täglich.

Stellen Sie die Intensität auf eine Stufe ein, auf der Sie die Stimulation in Ihren Füßen spüren, die zu einer Kontraktion der Unterschenkelmuskulatur führt. Dies ist wahrscheinlich bei einer Intensitätsstufe unter 40 der Fall.

Es ist normal, wenn Sie in den Muskeln, die Sie behandeln, ein kribbelndes oder unterschiedlich starkes Gefühl verspüren.

Nach einigen Tagen der Gewöhnung wählen Sie eine höhere Intensität aus, bei der Sie eine starke, aber immer noch angenehme Muskelkontraktion spüren.

Die meisten Menschen verspüren eine starke Kontraktion auf der Intensitätsstufe 40 oder höher. Sie können eine Intensitätsstufe zwischen 1 und 99 einstellen.

Anmerkung: Die erforderliche Intensitätsstufe kann von Tag zu Tag variieren.

Bei Schmerzen oder Beschwerden:

• Verringern Sie die Intensität an den Arthritis-Pads über den Intensitätsregler (–) des Bedienfelds am Gerät oder über die Fernbedienung.
• Sie können die Behandlung auch vor dem Ende der 20-minütigen Behandlungssitzung beenden, um eine Ermüdung der Muskulatur zu vermeiden. Falls Sie dies wünschen, können Sie das Gerät über die Ein-/Aus-Taste am Gerät oder die Fernbedienung ausschalten.

m Der Zeitregler/die Zeitanzeige läuft rückwärts, während Revitive das Programm durchläuft.

n Nach Ablauf der Zeit erscheint 00 in der Zeitanzeige Ihres Revitive und Sie hören drei Pieptöne.
- Revitive schaltet sich automatisch ab.
p Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, und ziehen Sie dann die Arthritis-Pads vorsichtig von der Haut ab.

Ziehen Sie nicht an den Elektroden-Kabeln, um die Arthritis-Pads von der Haut zu entfernen, da die Kabel dadurch beschädigt werden können.

106

107

Bedienungsanleitung

q Kleben Sie die Arthritis-Pads nach jedem Gebrauch wieder auf die Kunststofffolie.

r Ziehen Sie das Elektroden-Kabel von der Gerätebuchse des Revitive ab.

Schritt 5.2:

Verwendung der kleinen Pads für die Transkutane Elektrische Nervenstimulation (TENS)

Sie sollten Revitive im TENS-Modus 20 bis 30 Minuten pro Sitzung verwenden. Der TENS-Modus kann nach Bedarf jederzeit eingesetzt werden.

a Wählen Sie den Bereich für die Elektrostimulation aus.

√mpfehlungen für die Befestigung der Pads:

Oberschenkel Innenseite Knöchel/Fuß Außenseite Knöchel/Fuß Schulter hinten Oberer Rücken Unterer Rücken Knie Wade

Wenn Sie TENS zur Schmerzlinderung einsetzen, positionieren Sie die Pads auf beiden Seiten des Bereiches, der Ihnen Schmerzen verursacht.

108

109

Bedienungsanleitung

Verwenden Sie die Pads NICHT an Kopf, Gesicht, Nacken- oder Brustbereich.

b Waschen Sie die zu behandelnden Körperstellen und trocknen Sie sie ab.
c Vergewissern Sie sich, dass Revitive ausgeschaltet ist. Wenn das Bedienfeld noch leuchtet, drücken Sie die Ein-/Aus-Taste, um Revitive auszuschalten.
d Bringen Sie die Pads am Elektroden-Kabel an.

Stecken Sie die Anschlüsse fest zusammen. Es sollte keine Lücke vorhanden sein. Sind die Anschlüsse nicht ohne Lücke zusammengesteckt, kann dies unangenehm sein.

e Stecken Sie das andere Ende des Elektroden-Kabels in die Öffnung an der Seite des Revitive Bei Verwendung der Elektroden-Pads schalten sich die Fuß-Pads automatisch ab.

f Ziehen Sie die Kunststofffolie vorsichtig von den Pads ab. Kleben Sie die Pads nach jedem Gebrauch wieder auf die Kunststofffolie.

g Platzieren Sie die Elektroden-Pads auf die Körperstelle(n), die stimuliert werden soll(en) (siehe Seite 109). Drücken Sie dabei die selbstklebende Seite vorsichtig auf die Haut.

h Um Revitive einzuschalten, drücken Sie die Ein-/Aus-Taste auf dem Gerät oder auf der Fernbedienung.

Sie hören einen Piepton und die Anzeige leuchtet. Es werden die Zeit (30 Minuten) und die Intensität (00) sowie das EMS-Symbol angezeigt.

Hinweis: Die Revitive Pads sorgen im automatisch für die Stimulation

Lesen Sie Seite 103 mit Anleitungen zur Nutzung des EMS-Modus.

Drücken Sie die TENS-Taste auf der Fernbedienung. Daraufhin sehen Sie das TENS-Symbol auf der Anzeige.

110

111

Bedienungsanleitung

j Drücken Sie die Taste ____ ) einmal, um die Stimulation zu starten.

Steigern Sie die Intensität weiter, bis Sie ein starkes, aber immer noch angenehmes kribbelndes Gefühl spüren, ohne dass es Schmerzen verursacht. Sie können eine Intensitätsstufe zwischen 1 und 99 einstellen.

Die Einstellung nehmen Sie über die Tasten am Gerät oder die Fernbedienung vor.

Drücken Sie die Taste (+), um die Intensität zu erhöhen. Drücken Sie die Taste (−), um die Intensität zu verringern.

Bei Schmerzen oder Beschwerden:

• Verringern Sie die Intensität an den Pads über den Intensitätsregler (–) des Bedienfelds am Gerät oder über die Fernbedienung.
• Sie können die Behandlung auch vor dem Ende der 30-minütigen Behandlungssitzung beenden, um Hautreizungen zu vermeiden. Falls Sie dies wünschen, können Sie das Gerät über die Ein-/Aus-Taste am Gerät oder die Fernbedienung ausschalten.

k Die Zeitanzeige Ⓞ (Minuten) läuft rückwärts, während Revitive das Programm durchläuft.

Nach Ablauf der Zeit hören Sie drei Pieptöne und Ihr Revitive schaltet sich automatisch ab.

I Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, und ziehen Sie dann die Pads vorsichtig von der Haut ab.

Ziehen Sie nicht an den Elektroden-Kabeln, um die Pads von der Haut zu entfernen, da die Kabel dadurch beschädigt werden können.

m Kleben Sie die Pads nach jedem Gebrauch wieder auf die Kunststofffolie.

n Ziehen Sie das Elektroden-Kabel von der Gerätebuchse des Revitive ab.

Schritt 5.3: Umschalten zwischen EMS- und TENS-Modus

umzuschalten REVITIVE

Um zwischen EMS- und TENS-Modus ten Sie die Taste des von

Ihnen gewünschten Stimulationsmodus auf der Fernbedienung

Ein Umschalten vom EMS- zum TENS-Modus (oder umgekehrt) während der Behandlung setzt den Timer auf 30 Minuten zurück. Die Intensität wird ebenfalls auf Null zurückgesetzt.

112

113

Bedienungsanleitung

Schritt 6:

Aufladen des Akkus

Revitive kann entweder über den Akku oder durch Anschluss an eine Steckdose mit Strom versorgt werden.

a Nehmen Sie das Netzteil zur Hand.

b Stecken Sie den kleinen Stecker des Netzkabels in die Öffnung an der Seite des Revitive.

c Stecken Sie das Netzteil in die nächstgelegene Steckdose. Der (integrierte) Akku wird aufgeladen.

Die Akkuanzeige leuchtet durchgängig, um anzuzeigen, dass das Gerät aufgeladen wird, bzw. um den Akkustand wie unten dargestellt anzuzeigen.

Ein vollständiger Ladevorgang dauert etwa 3 Stunden.

d Wenn der Akku vollständig aufgeladen ist, leuchtet die Akkuanzeige durchgängig, bis das Netzteil aus dem Gerät oder der Steckdose gezogen wird.

Nach vollständigem Laden des Geräts lässt es sich für etwa dreieinhalb Stunden verwenden (entspricht 30 Minuten Behandlung pro Tag für sieben Tage).

Bitte beachten Sie, dass Sie das Gerät auch während des Ladevorgangs verwenden können. Die Akkuanzeige zeigt den Akkustand in diesem Fall jedoch nicht an.

Schritt 7:

Reinigung und Aufbewahrung Ihres Revitive

a Vergewissern Sie sich, dass Revitive ausgeschaltet ist.
b Wischen Sie die Fuß-Pads mit einem weichen, feuchten Tuch ab. Verwenden Sie keine scharfen Reinigungsmittel. Tauchen Sie das Gerät nicht in Wasser ein.
c Bewahren Sie das Gerät an einem kühlen, trockenen und staubfreien Ort und vor direkter Sonneneinstrahlung geschützt auf.
d Kleben Sie die Elektroden-Pads auf die Kunststofffolie.
e Bewahren Sie die Elektroden-Pads an einem trockenen und gut belüfteten Ort auf, an dem sie vor direkter Sonneneinstrahlung geschützt sind. Die Elektroden-Pads müssen zur Aufbewahrung nicht von den Elektroden-Kabeln entfernt werden.

Austausch der Batterien

Für die Fernbedienung benötigen Sie zwei 1,5 V-Batterien des Typs AAA.

Austausch der Elektroden-Pads

Die großen Arthritis-Pads und die kleineren Elektroden-Pads können circa 20 bis 30 Mal wiederverwendet werden. Wenn die Klebefähigkeit der Pads nachlässt, verreiben Sie ein paar Tropfen Wasser auf der Oberfläche. Ersatz-Pads können Sie über www.revitive.com beziehen.

114

115

DE

Fehlerbehebung

DE

Problem Mögliche Ursache Lösung

Revitive ist eingeschaltet (LED-Anzelge leuchtet auf), aber ich verspüre keine elektrische Stimulation durch die Fuß-Pads.	Die unbekleideten Füße stehen nicht gleichzeitig auf den Fuß-Pads.	Vergewissern Sie sich, dass Ihre Füße unbekleidet sind und jeder Fuß gleichzeitig auf jedem der Fuß-Pads steht. Erhöhen Sie die Intensität, weiter bis max. zur höchsten Stufe 99, bis Sie die Stimulation spüren können.
	Ihre Füße sind möglicherweise trocken.	Cremen Sie Ihre Fußsohlen ein, um die Leitfähigkeit und Stimulation zu verbessern. Starten Sie dann die Behandlung erneut. Sie müssen möglicherweise die Intensitätsstufe erhöhen.
	Sie sind möglicherweise dehydriert.	Trinken Sie vor und nach Verwendung des Geräts genügend Wasser. Das Gerät erzeugt mithilfe Ihres Körpers den Stromkreis. Wasser ist ein hervorragender Stromleiter. Wenn Ihr Körper nicht ausreichend hydriert ist (unter 60 %), ist die Stimulation nicht so stark. Deshalb ist es wichtig, den Körper stets gut hydriert zu halten.
	Die Intensitätsstufe ist möglicherweise zu niedrig eingestellt.	Das Gerät ist sehr sicher in der Anwendung. Erhöhen Sie die Intensität immer weiter in Richtung Stufe 99, bis Sie die Stimulation spüren. Sie werden eventuell feststellen, dass Sie die Intensitätsstuf erhöhen müssen, wenn sich Ihr Körper an die Behandlung gewöhnt hat. Es ist nicht das Ziel, sich auf Stufe 99 vorzuarbeiten, sondern eine Stufe zu finden, die für Sie angenehm ist.
	Das Elektroden-Kabel ist an das Gerät angeschlossen.	Ziehen Sie das Elektroden-Kabel ab. Die Fuß-Pads funktionieren nicht, solange das Elektroden-Kabel angeschlossen ist.
	Wenn Sie trotz der genannten Lösungen noch immer keine Stimulation spüren:	Überprüfen Sie das Gerät. Legen Sie dazu eine Hand so auf die Fuß-Pads (am besten auf den Fersonbereich), dass Sie beide Pads gleichzeitig berühren. Stellen Sie mit der anderen Hand zunächst die Intensitätsstufe Null ein und erhöhen Sie die Intensitätsstufe so lange, bis Sie die Stimulation spüren können. Wenn Sie die Stimulation an Ihrer Hand spüren können, funktioniert das Gerät. Wenn Sie auch auf Intensitätsstufe 99 nichts spüren, kontaktieren Sie bitte Ihren offiziellen Vertriebshändler.

Problem Mögliche Ursache Lösung

Die LED-Anzeige leuchtet nicht auf, und Revitive funktioniert nicht, obwohl es eingeschaltet ist.	Das Netzteil steckt nicht richtig in der Steckdose oder im Gerät.	Überprüfen Sie, dass das Netzteil korrekt in der Steckdose steckt und mit dem Gerät verbunden ist. Wenn es immer noch nicht funktioniert, kontaktieren Sie Ihren offiziellen Vertriebshändler.
	Leerer Akku Stecken Sie das Kabel des Geräts in eine Steckdose und laden Sie den Akku auf oder betreiben Sie das Gerät über das Stromnetz.
Revitive vibriert nicht.	REVITIVE IST NICHT DARAUF AUSGELEGT, ZU VIBRIEREN.
Der IsoRocker®Imitiert die Abrollbewegung nicht.	Die Muskeln in Ihren Beinen verursachen die „Abrollbewegung“. Der IsoRocker® hal keinen mechanischen Antrieb.	Der IsoRocker® bewegt sich nur dann, wenn die Intensität erhöht wird, da dadurch die Unterschenkelmuskeln zum Zusammenziehen angeregt werden. Möglicherweise können Sie die Intensität nicht ohne Weiteres hoch einstellen. Sie müssen sich zuerst an die Empfindung gewöhnen. Wichtig ist, eine für Sie angenehme Intensitätsstufe einzustellen.
	Das Gerät steht zu weit entfernt vor Ihnen.	Setzen Sie sich so, dass Ihre Knie im rechten Winkel stehen.
	Das IsoRocker®-System ist nicht aktiviert.	Vergewissern Sie sich, dass der IsoRocker®-Hébel in der Mitte eingeklappt ist (siehe Seite 96).
Melne Belne schmerzen nach der Behandlung.	Die Intensitätsstufe ist möglicherweise zu hoch eingestellt. Ihre Muskeln werden daher überanstrengt.	Lassen Sie nach jeder Behandlung genügend Zeit versstreichen, damit sich Ihre Muskeln erholen können (genauso wie nach starker, körperlicher Anstrengung). Beginnen Sie bei der nächsten Anwendung auf einer niedrigeren Stufe (auf der Sie eine sanfte elektrische Stimulation spüren, die Sie als angenehm empfinden) und reduzieren Sie die Anwendungsdauer, bis sich ihre Muskeln an die Stimulation gewöhnt haben.
Der IsoRocker® macht auf hartem Boden ein Klopfgeräusch.	Falsche Aufstellung des Geräts oder zu hohe Intensitätsstufe.	Stellen Sie das Gerät anders auf oder stellen Sie die Intensitätsstufe niedriger ein. Das Klopfgeräusch sollte so abnehmen. Als Alternative können Sie eine Bodenmatte unter das Gerät legen, um das Geräusch zu dämpfen.

116

117

Fehlerbehebung

Technische Daten

Problem Mögliche Ursache Lösung

Ich habe meine Füße auf dem Gerät platziert, aber ich kann das TENS-Symbol auf der Anzeige nicht finden.	TENS steht nur über die Elektroden-Pads zur Verfügung. Die Fuß-Pads stellen nur EMS bereit.
Bei Verwendung der Pads fühlt sich die Stimulation unangenehm an.	Eventuell ist die von Ihnen ausgewählte Stimulationsstufe zu hoch.	Verringern Sie die Stimulationsstufe mithilfe des ■(-) Intensitätsreglers am Gerät oder an der Fernbedienung.
Ich bin nicht sicher, welchen Behandlungsmodus ich verwende, wenn ich die Pads benutze.		Sehen Sie sich die Anzeige auf dem Gerät an. Wenn die Pads im ■ EMS-Modus sind, wird das ■ EMS-Symbol angezeigt. Wenn die Pads im ◎ TENS-Modus sind, wird das ◎ TENS-Symbol angezeigt.
Ich kann plötzlich keine Stimulation mehr spüren, wenn ich die Pads benutze.	Eventuell haben Sie versehont -lich die andere Stimulationsmodus-Taste gedrückt.	Wenn Sie die andere Stimulationsmodus-Taste betätigen (d. h. die ◎ TENS-Taste, wenn der EMS-Modus bereits läuft, oder umgekehrt), wird der Timer auf 30 Minuten zurückgesetzt. Die Intensität wird ebenfalls auf Null zurückgesetzt.
Während der Verwendung der Arthritis-Pads schmerzen meine Oberschenkelmuskeln vor dem Ende der Behandlung.	Ihre Muskulatur ist möglicherweise noch nicht stark genug, um eine vollständige Behandlung über 20 Minuten durchzuführen.	Stellen Sie das Gerät aus und beenden Sie die Anwendung vor Ablauf der 20 Minuten. Beginnen Sie bei der nächsten Anwendung auf einer niedrigeren Stufe (auf der Sie eine sanfte elektrische Stimulation spüren, die Sie als angenehm empfinden) und reduzieren Sie die Anwendungsdauer, bis sich ihre Muskeln an die Stimulation gewöhnt haben.
Während der Verwendung der Arthritis-Pads kann ich die Stimulation in meinem Oberschenkel nicht spüren.	Die Therapie hat begonnen und die Ruhephase ist erreicht.	Sie müssen bis zu 20 Sekunden warten, bevor die Stimulation wieder beginnt.

Weitere Informationen sowie Antworten auf häufig gestellte Fragen finden Sie auf www.revitive.com.

Produktbezeichnung Revitive Arthritis-Knie
Modell 2836AB
Frequenzbereich	EMS: 1 Hz - 50 HzTENS: 80 Hz - 130 Hz
Ausgangsstrom	EMS: max. 15 mATENS: max. 19 mA
Gewicht	1,5 kg
Maße (IsoRocker® aktiviert und deaktiviert)	aktiviert: 355 (B) x 355 (H) x 75 (T) mmdeaktiviert: 355 (B) x 355 (H) x 90 (T) mm
Stromverbrauch 5 W
Netzteil	CE gekennzeichnet
Batterie & Batterielebensdauer	Li-Ion / 500 Ladezyklen
StromquelleEingang (Netzteil in Gebrauch) ⊕Ausgang ⊙	100-240V AC (-), 50/60Hz, 0,18A5V (⊖) DC ≈ 1,0A
AnwendungsteileBauteil von Revitive, das bei normaler Nutzungphysischen Kontakt zum Anwender hat, um dieBehandlung durchzuführen	Kleine Elektroden-Pads - 5 cm x 5 cm = 25 cm2Große Elektroden Pads - 10 cm x 12,5 cm = 125 cm2Fuß-Pads - 135,5 cm2
Betriebsdauer des Geräts und Fernbedienung	4 Jahre

Die Bedientasten der Fernbedienung entsprechen den Bedienelementen des Geräts

Betriebsfrequenz 38 KHz
Reichweite im Betrieb	0 bis 25 m horizontal0 bis 18 m bei einem Winkel von +/-30 Grad zur Horizontalen

118

119

Technische Daten

Entspricht der europäischen Richtlinie für Medizinprodukte (93/42) EWG)
Die Chargen- und Seriennummer einschließlich Herstellungsjahr (JJJJ) und -monat (MM) befinden sich auf der Verpackung und an der Unterseite des Geräts.
Artikelnummer
Anwendungsbeschränkungen, Warnhinweise und VorsichtsmaßnahmenBitte lesen Sie diese Hinweise aufmerksam durch, bevor Sie Revitive verwenden	[W7AA]
Betrieb
Verbleibende Zelt
Intensitätsstufe	[8650]
EMS-Modus
TENS-Modus
Akkuanzeige	[6ABW]
IsoRocker2-Hebel
Positive Polarität
Medizinisches elektrisches Gerät der Schutzklasse II mit doppelter Isolierung
Medizinisches elektrisches Gerät des Typs BF
Berechtigter Hersteller des Geräts
EU/EG autorisierter Stellvertreter Europa

FCC-ZeichenDas für die in den Vereinigten Staaten hergestellten oder vertriebenenelektronischen Produkte verwendete Prüfzeichen bestätigt, dass dieelektromagnetische Interferenz von Revitive unter den Grenzwerten derUS-Behörde Federal Communications Commission (FCC) liegt. ActegyLtd erfüllt alle einschlägigen Vorschriften der FCC.
Bedienungsanleitung beachten
Richtlinie über Abfallentsorgung von Elektro- und Elektronikgeräten(WEEE-Richtlinie)Dieses Produkt darf am Ende seiner Lebensdauer nicht über dennormalen Haushaltsabfall entsorgt werden, sondern muss an einemSammelpunkt für das Recycling von elektronischen Geräten abgebenwerden.
IP21 – Schutzart-Klassifizierung
Verfallsdatum
Feuchtigkeits-, Temperatur- und Luftdruckgrenze für Aufbewahrungund Transport
Feuchtigkeits-, Temperatur- und Luftdruckgrenze fürBetriebsbedingungenWenn das Gerät hohen oder niedrigen Temperaturen außerhalb desspezifizierten Betriebsbereichs von 10-40 °C ausgesetzt war, muss sichdas Gerät erneut auf die empfohlene Betriebstemperatur einstellen,umeine fortwährende Produktleistung zu gewährleisten.
	TOD I
Nur für die Benutzung in Innenräumen geeignet
Medizinprodukt enthält kein Latex aus Naturkautschuk
Gerät nicht auseinanderbauen

120

121

Zwei Jahre Garantie

1. Revitive/Actegy gewährt auf das erworbene Produkt eine Herstellergarantie von 24 Monaten ab dem Kaufdatum oder beim Kauf in einem Online-Shop ab dem Datum der Lieferung des Produkts. Der Garantieanspruch gilt für Käufe, die in Frankreich, Deutschland, Belgien, Luxemburg und in den Niederlanden getätigt wurden. Defekte oder beschädigte Produkte, die unter die Herstellergarantie fallen, werden von Revitive/Actegy oder wenn sie nicht direkt bei Revitive/Actegy gekauft wurden, vom jeweiligen Verkäufer des Produkts, kostenlos umgetauscht, es sei denn der Garantieanspruch ist nach Ziffer 2 ausgeschlossen. Der Garantieanspruch besteht, wenn für das Produkt über den oben genannten Zeitraum von 24 Monaten hinaus eine Sonder-Garantieverlängerung durch Revitive/Actegy gewährt wird, für die Dauer einer solchen Verlängerung weiter.
2. Garantieausschlüsse: Der Garantieanspruch ist ausgeschlossen, wenn die Beschädigung auf einer Fremdeinwirkung auf das Produkt beruht; bei unsachgemäßer Verwendung bzw. unsachgemäßem Einsatz des Produkts; wenn der Endkunde kein Verbraucher ist; wenn das Produkt durch Fahrlässigkeit des Kunden oder aufgrund mangelnder Wartung durch den Kunden beschädigt wird..
3. Um den Garantieanspruch geltend zu machen, hat der Kunde sich an den jeweiligen Verkäufer des Produkts zu wenden, wenn das Produkt nicht direkt bei Revitive/Actegy gekauft wurde, oder sich direkt an die lokale Revitive/Actegy-Vertretung zu wenden. Die Kontaktdaten der Revitive/Actegy-Vertretungen sind auf der Rückseite dieses Handbuchs

Um Ihre zweijährige kostenfreie Garantie zu aktivieren, registrieren Sie bitte Ihr Gerät auf: www.revitive.com/myrevitive

aufgeführt. Ist das Revitive-Produkt defekt oder beschädigt und liegt kein Grund für einen Garanticausschluss vor, organisiert Revitives/Actegys Kundendienst oder der jeweilige Verkäufer kostenlos die Rücksendung und den Umtausch des Revitive-Produkts.
4. Das Revitive-Produkt muss in der Originalverpackung zurückgesendet werden. Wenn das Revitive-Produkt nicht in der Originalverpackung zurückgesendet wird, können zusätzliche Gebühren anfallen. Peripheriegeräte sowie sämtliches Zubehör und Handbücher für das Revitive-Produkt müssen bei der Rücksendung des Produkts in der Verpackung enthalten sein.
5. Diese Herstellergarantie wird zusätzlich zu den gesetzlichen Gewährleistungsansprüchen des Kunden gewährt. Die gesetzlichen Gewährleistungsansprüche werden durch die Herstellergarantie nicht eingeschränkt oder sonst berührt. Der Kunde kann die Voraussetzungen der gesetzlichen Gewährleistungsansprüche, sollte dies nach geltendem nationalen Recht erforderlich sein, online auf www.revitive.de/nutzungsbedingungen einsehen oder per Post bei der lokalen Revitive/Actegy-Vertretung anfordern.
6. Die Herstellergarantie unterliegt bei Verkäufen in Frankreich, Belgien, Luxemburg und den Niederlanden französischem Recht und bei Verkäufen in Deutschland deutschem Recht, vorbehaltlich der zwingenden Bestimmungen des Rechts des Staates, in dem der Kunde seinen Wohnsitz hat.

Inhoudsopgave

NEDERLANDS

250 bis boulevard Saint-Germain

75007 Paris

France/Frankrijk/Frankreich

Tel: [phone]

[e-mail]

DE:

Actegy GmbH

Rankestraße 8

10789 Berlin

Deutschland

Tel: [phone]

Copyright © 2021 Actegy Ltd. Alle Rechte vorbehalten. Actegy®, Revitive®, Revitive Medic™ und Circulation Booster® sind eingetragene Handelsmarken von Actegy Ltd. Revitive ist ein geschütztes Design und fällt unter die jeweils geltenden Musterrechte.
