Produkttyp	Solar-LED-Leuchte für den Außenbereich
Marke	Livarno Lux
Modell	10641A
Anzahl der Lampen	4
LED-Typ	Integrierte, nicht austauschbare LED
Leistung	max. 22 mW
Betriebsspannung	1,2 V (Gleichstrom)
Batterietyp	1 x Ni-MH AAA 1,2 V
Abmessungen der Solarzelle	ca. 40 x 40 mm
Leuchtdauer (volle Ladung)	ca. 8 Stunden
Schutzart	IP44 (Spritzwasser)
Material	In der Anleitung nicht angegeben
Verwendung	Außenbereich, Gartenbeleuchtung (Rasen, Beete)
Funktionsweise	Automatisches Einschalten bei Einbruch der Dunkelheit über Solarzelle
Schalter	EIN/AUS am Solarzellengehäuse
Montage	Einsteckbar in den Boden mit Hilfe eines Erdspießes
Pflege	Mit einem trockenen, fusselfreien Tuch reinigen; Batterie alle 12 Monate ersetzen
Batteriewechsel	Ja, durch den Benutzer: Gehäuse abschrauben, durch eine Ni-MH AAA Batterie ersetzen
Garantie	3 Jahre (vorbehaltlich der Bedingungen)
Reparierbarkeit	LED nicht austauschbar; Batterie austauschbar
Lieferumfang	4 Gehäuse mit LED und Batterie, 4 Lampenschirme, 4 Stäbe, 4 Erdspieße, 1 Bedienungsanleitung

Häufig gestellte Fragen - 10641A Livarno Lux

Wie schalte ich die Solarleuchte zum ersten Mal ein?

Montieren Sie die Teile gemäß den Abbildungen, schieben Sie dann den EIN/AUS-Schalter auf die Position ON. Setzen Sie die Solarzelle dem Tageslicht aus, um die Batterie zu laden.

Warum leuchtet die Lampe nachts nicht?

Überprüfen Sie, ob der Schalter auf ON steht. Stellen Sie sicher, dass die Solarzelle sauber und nicht beschattet ist. Andere Lichtquellen (Straßenlaternen) können den Sensor stören. Wenn das Problem weiterhin besteht, ist die Batterie möglicherweise entladen oder defekt.

Wie tausche ich die Batterie aus?

Entfernen Sie das Gehäuse der Solarzelle, stellen Sie den Schalter auf OFF. Lösen Sie die Befestigungsschrauben des Batteriefachdeckels mit einem Kreuzschlitzschraubendreher. Ersetzen Sie die alte Batterie durch eine Ni-MH AAA 1,2 V Batterie unter Beachtung der Polarität. Schließen Sie das Gehäuse und stellen Sie den Schalter wieder auf ON.

Welche Batterie soll ich verwenden?

Verwenden Sie ausschließlich einen wiederaufladbaren Ni-MH Akku vom Typ AAA, 1,2 V (ursprünglich mitgeliefert). Verwenden Sie keine nicht wiederaufladbaren Alkalibatterien.

Wie lange leuchtet die Lampe nach vollständiger Aufladung?

Etwa 8 Stunden, wenn die Batterie vollständig geladen ist und die Solarzelle ausreichend Sonne erhalten hat.

Kann die LED ausgetauscht werden?

Nein, die LED ist integriert und kann nicht ausgetauscht werden. Am Ende ihrer Lebensdauer muss die gesamte Leuchte ersetzt werden.

Wie reinige ich die Solarleuchte?

Reinigen Sie regelmäßig mit einem trockenen, fusselfreien Tuch. Bei hartnäckigen Verschmutzungen verwenden Sie ein leicht feuchtes Tuch. Vermeiden Sie Scheuermittel.

Wo sollte die Leuchte für optimale Leistung installiert werden?

Platzieren Sie sie an einem sonnigen, schattenfreien Ort mit der Solarzelle zur Sonne ausgerichtet. Vermeiden Sie die Nähe zu künstlichen Lichtquellen, die das automatische Einschalten verhindern könnten.

Ist die Leuchte wasserdicht?

Ja, sie hat die Schutzart IP44, was bedeutet, dass sie Spritzwasser standhält. Tauchen Sie sie nicht unter Wasser.

Was tun, wenn die Lampe zwar angeht, aber schnell wieder ausgeht?

Dies deutet in der Regel auf eine schwache oder beschädigte Batterie oder unzureichende Sonneneinstrahlung hin. Laden Sie die Batterie auf, indem Sie die Solarzelle der Sonne aussetzen, oder ersetzen Sie die Batterie bei Bedarf.

BEDIENUNGSANLEITUNG 10641A Livarno Lux

Bedienungs- und Sicherheitshinweise

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 18

HG05043A HG05043B HG05043C

HG05043A HG05043B HG05043C

- Technische gegevens

Voedingsspanning: 1,2 V ---

Batterij: 1 x Ni-MH-batterij/AAA/

$$ 1, 2 \mathrm{V} = - $$

E-Mail: [e-mail]

BE ServiceBelgië

Tel.:[phone]

Tel.: [phone] (Luxemburg)

E-Mail: [e-mail]

CE IP44

Legende der verwendeten Piktogramme......Seite 19

Einleitung......Seite 19

Bestimmungsgemäße Verwendung......Seite 19

Teilebeschreibung......Seite 19

Lieferumfang......Seite 19

Technische Daten......Seite 19

Sicherheitshinweise......Seite 19

Produktspezifische Sicherheitshinweise ...... Seite 20

Sicherheitshinweise für Batterien/Akkus......Seite 20

Funktionsweise......Seite 20

Inbetriebnahme......Seite 21

Produkt montieren....Seite 21

Produkt aufstellen......Seite 21

Akku austauschen......Seite 21

Akku aufladen......Seite 21

Wartung und Reinigung......Seite 22

Fehler beheben......Seite 22

Entsorgung......Seite 22

Garantie......Seite 22

Abwicklung im Garantiefall......Seite 23

Service......Seite 23

Legende der verwendeten Piktogramme
	Gleichstrom/-spannung	CE	Das CE-Zeichen bestätigt die Konformität mit den für das Produkt zutreffenden EU-Richtlinien.
	Akku inklusive

LED-Solarleuchten

- Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäße Verwendung

Das Produkt dient zur Beleuchtung im Außenbereich. Das Produkt ist nur für den privaten Einsatzbereich, nicht für den gewerblichen Einsatz und nur für die angegebenen Einsatzbereiche bestimmt.

Teilebeschreibung

1 Solarzellengehäuse
2 Lampenschirm
3 Stab
4 Erdspieß
5 ON-/OFF-Schalter (EIN/AUS)

6 Befestigungs-
schrauben
7 Akkufachabdeckung
8 Akku

Lieferumfang

4 Solarzellengehäuse mit LED und Akku
4 Lampenschirme
4 Stäbe
4 Erdspieße
1 Bedienungsanleitung

TechnischeDaten

Betriebsspannung: 1,2V ---

Akku:1xNi-MH-Akku/AAA/

$$ 1, 2 \mathrm{V} = - $$

Leuchtmittel: 1 x LED (nicht austauschbar)

Leistung: max. 22 mW

Schutzgrad:

IP44(spritzwassergeschützt)

Solarzelle: ca. 40 x 40 mm (L x B)

Leuchtdauer (bei

vollem Akku): ca. 8 Stunden

Sicherheitshinweise

BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF!

Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produkts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt spielen. Reinigung

und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

■ Verwenden Sie das Produkt nicht, wenn Sie irgendwelche Beschädigungen feststellen.
Das Leuchtmittel ist nicht austauschbar.
Sollte das Leuchtmittel am Ende seiner Lebensdauer ausfallen, muss das ganze Produkt ersetzt werden.

●Produktspezifische Sicherheitshinweise

Achten Sie darauf, dass die Solarzelle nicht verschmutzt oder im Winter durch Schnee und Eis bedeckt ist. Dies verringert die Leistungsfähigkeit der Solarzelle.

Sicherheitshinweisefür Batterien/Akkus

■ LEBENSGEFAHR! Halten Sie Batterien/Akkus außer Reichweite von Kindern. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf!
■ Verschlucken kann zu Verbrennungen, Perforation von Weichgewebe und Tod führen. Schwere Verbrennungen können innerhalb von 2 Stunden nach dem Verschlucken auftreten.
EXPLOSIONSGEFAHR! Laden Sie nicht aufladbare Batterien niemals wieder auf. Schließen Sie Batterien/Akkus nicht kurz und/oder öffnen Sie diese nicht. Überhitzung, Brandgefahr oder Platzen können die Folge sein.
■ Werfen Sie Batterien/Akkus niemals in Feuer oder Wasser.
- Setzen Sie Batterien/Akkus keiner mechanischen Belastung aus.

Risiko des Auslaufens von Batterien/Akkus

Vermeiden Sie extreme Bedingungen und Temperaturen, die auf Batterien/Akkus einwirken können, z. B. auf Heizkörpern/direkte Sonneneinstrahlung.

Wenn Batterien/Akkus ausgelaufen sind, vermeiden Sie den Kontakt von Haut, Augen und Schleimhäuten mit den Chemikalien! Spülen Sie die betroffenen Stellen sofort mit klarem Wasser und suchen Sie einen Arzt auf!

SCHUTZHANDSCHUHE TRAGEN! Ausgelaufene oder beschödigte Batterien/Akkus können bei

Berührung mit der Haut Verätzungen verursachen. Tragen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.

Im Falle eines Auslaufens der Batterien/Akkus entfernen Sie diese sofort aus dem Produkt, um Beschädigungen zu vermeiden.
Entfernen Sie die Batterien/Akkus, wenn das Produkt längere Zeit nicht verwendet wird.

Risiko der Beschädigung des Produkts

■ Verwenden Sie ausschließlich den angegebenen Batterietyp/Akkutyp!
- Setzen Sie Batterien/Akkus gemäß der Polaritätskennzeichnung (+) und (-) an Batterie / Akku und des Produkts ein.
■ Reinigen Sie Kontakte an Batterie/Akku und im Batteriefach vor dem Einlegen mit einem trockenen, fusselfreien Tuch oder Wattestäbchen!
■ Entfernen Sie erschöpfte Batterien/Akkus umgehend aus dem Produkt.

●Funktionsweise

Die eingebaute Solarzelle des Produkts wandelt bei Sonneneinstrahlung das Licht in elektrische Energie um und speichert diese in einem Ni-MH-Akku. Schalten Sie das Produkt mit dem ON-/OFF-Schalter 5 ein. Das Produkt schaltet sich bei beginnender Dunkelheit automatisch ein. Die eingebaute LED ist ein sehr langlebiges und energiesparendes Leuchtmittel. Die Leuchtdauer ist von der Sonneneinstrahlung, dem Einfallwinkel des Lichts auf die Solarzelle und der Temperatur (wegen der Temperaturabhängigkeit der Akkukapazität) abhängig. Ideal ist ein senkrechter Lichteinfallwinkel bei Temperaturen über dem Gefrierpunkt. Der Akku 8 erreicht erst nach mehreren Lade- und Entladezyklen seine maximale Kapazität.

●Inbetriebnahme

Hinweis: Entfernen Sie vollständig das Verpackungsmaterial.

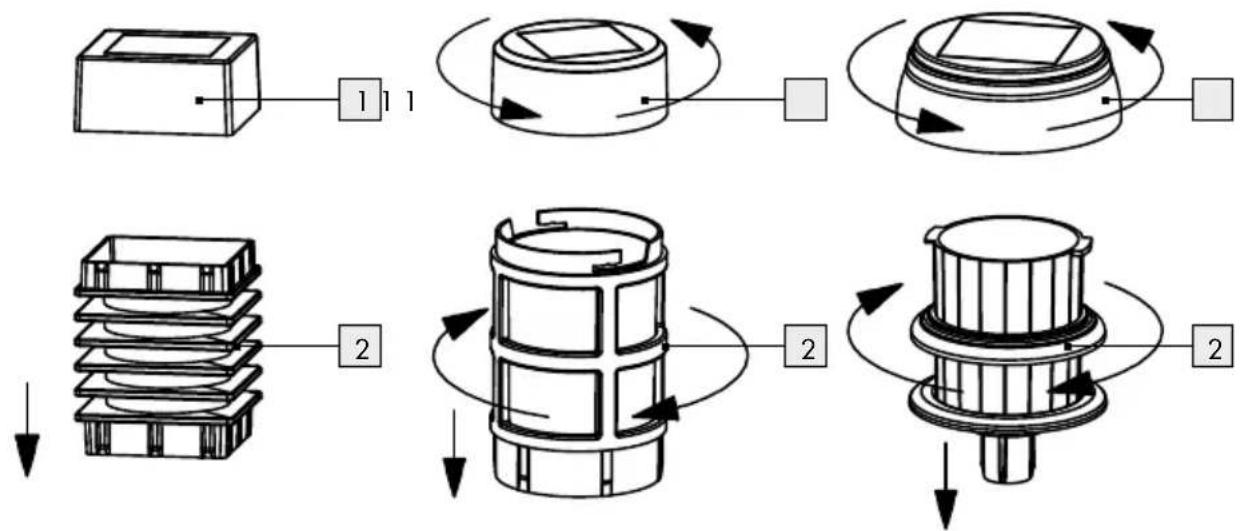

- Produkt montieren

Montieren Sie das Produkt gemäß Abbildungen A, C, D:

1. Für Modell A: Nehmen Sie das Solarzellengehäuse 1 aus dem Lampenschirm 2 (siehe Abb. A). Für Modell B und C: Drehen Sie das Solarzellengehäuse 1 gegen den Uhrzeigersinn aus dem Lampenschirm 2 (siehe Abb. A).
2. Schieben Sie den ON-/OFF-Schalter 5 auf Position „ON“, um das Licht einzuschalten.
3. Setzen Sie das Solarzellengehäuse 1 in den Lampenschirm 2 ein. Für Modell B und C drehen Sie das Solarzellengehäuse 1 im Uhrzeigersinn fest.
4. Stecken Sie den Lampenschirm 2 auf den Stab 3.
5. Nehmen Sie den Erdspieß 4 aus dem Stab 3 heraus und setzen Sie den Erdspieß 4 mit der Spitze nach unten zeigend in den Stab 3 ein (siehe Abb. C).
6. Ihr Produkt ist nun einsatzbereit (siehe Abb. D).

●Produktaufstellen

Stecken Sie das montierte Produkt so weit in den Boden (Rasen, Blumenbeet), dass es stabil steht.
Achten Sie auf einen sicheren Stand. Wenden Sie bei der Montage bzw. beim Aufstellen keine Gewalt an, z. B. durch Hammerschläge. Dies beschädigt das Produkt. Um ein optimales Ergebnis zu erzielen, stellen Sie das Produkt an einem Ort auf, an dem die Solarzelle möglichst lange direktem Sonnenlicht ausgesetzt ist.
Stellen Sie sicher, dass die Solarzelle nicht von einer anderen Lichtquelle, wie z. B. Hof- oder Straßenbeleuchtung beeinflusst wird, da sich das Licht sonst in der Dämmerung nicht einschaltet.
Bei niedriger Helligkeit schaltet sich das Licht automatisch ein, bei normaler Umgebungshelligkeit schaltet sich das Licht wieder aus.

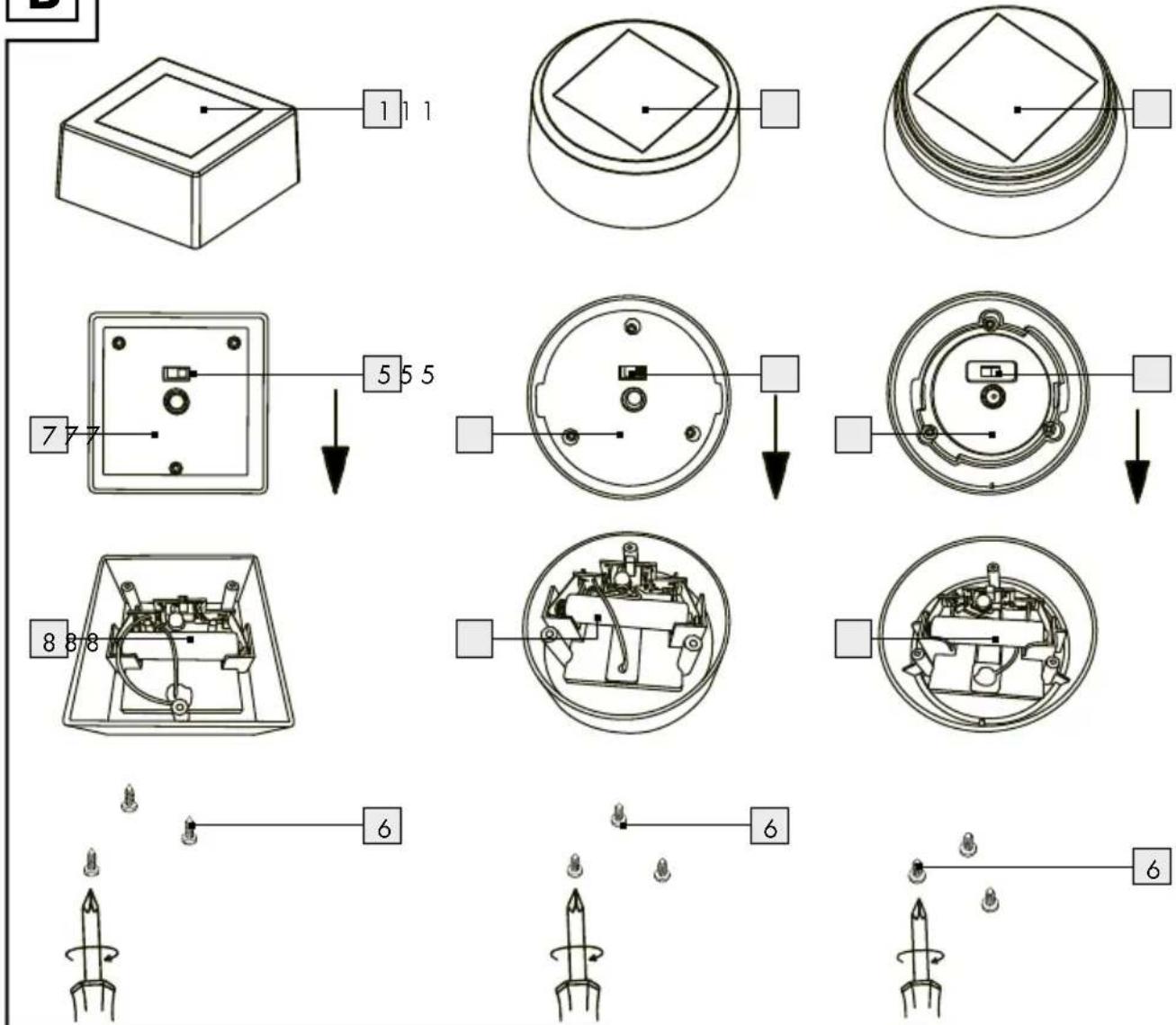

- Akkuaustauschen

Um eine optimale Leistung zu erzielen, sollte der Akku alle 12 Monate ausgetauscht werden.

1. Trennen Sie das Solarzellengehäuse 1 vom Lampenschirm 2. Für Modell B und C drehen Sie dazu das Solarzellengehäuse 1 gegen den Uhrzeigersinn (siehe Abb. A). Schalten Sie das Licht mit dem ON-/OFF-Schalter 5 aus, indem Sie den Schalter auf die Position „OFF“ schieben.
2. Lösen Sie mittels eines kleinen Kreuzschlitzschraubendrehers die Befestigungsschrauben 6. Hebeln Sie anschließend den Akkufach decke 7 des Solarzellengehäuses 1 mittels eines Schlitzschraubendrehers (siehe Abb. B) auf.
3. Achten Sie darauf, dass Sie keine Kabel oder Kabelverbindungen beschädigen (siehe Abb. B).
4. Ersetzen Sie den alten Akku 8 durch einen neuen. Achten Sie beim Einsetzen auf die richtige Polarität. Diese wird im Akkufach angezeigt. Verwenden Sie nur Akkus des empfohlenen Typs (siehe „Technische Daten“).
5. Schließen Sie den Akkufachdeckel 7, ziehen Sie die Befestigungsschrauben 6 mittels eines kleinen Kreuzschlitzschraubendrehers an. Schieben Sie den ON-/OFF-Schalter 5 auf die Position „ON“.
6. Verbinden Sie das Solarzellengehäuse 1 wieder mit dem Lampenschirm 2. Setzen Sie anschließend die anderen Teile des Produkts zusammen (siehe Abb. C).

Akkuaufladen

Achten Sie darauf, dass das Produkt eingeschaltet sein muss, wenn der Akku lädt. Die Ladedauer der Akkus bei Nutzung der Solarzelle ist abhängig von der Lichtintensität der Sonnenstrahlung und dem Einfallwinkel des Lichts auf die Solarzelle. Stellen Sie die Solarzelle möglichst senkrecht zum Lichteinfallwinkel auf. So erhalten Sie die höchste Strahlungsintensität.

● Wartung und Reinigung

Die LED ist nicht austauschbar. Das Produkt ist bis auf einen erforderlichen Akkuwechsel wartungsfrei.

Reinigen Sie das Produkt regelmäßig mit einem trockenen, fusselfreien Tuch. Verwenden Sie bei stärkeren Verschmutzungen ein leicht angefeuchtetes Tuch.

●Fehlerbeheben

Hinweis: Das Produkt enthält empfindliche elektronische Bauteile. Daher ist es möglich, dass es durch Funkübertragungsgeräte in unmittelbarer Nähe gestört wird. Falls Sie Störungen in der Funktion feststellen, entfernen Sie solche Störquellen aus der Umgebung des Produkts.

Hinweis: Elektrostatische Entladungen können zu Funktionsstörungen führen. Entfernen Sie bei solchen Funktionsstörungen kurzzeitig den Akku und setzen Sie diesen erneut ein.

Fehler Ursache Lösung
Das Licht schaltet sich nicht ein, obwohl das Produkt den ganzen Tag von der Sonne angestrahlt wurde.	Künstliche Licht-quellen, wie z. B. Straßenlichter, stören das Produkt.	Montieren Sie das Produkt an einer Stelle, an der es nicht von anderen Licht-quellen gestört werden kann.
Das Licht schaltet sich nicht oder nur kurz ein.	Der Akku ist kaputt oder das Tageslicht hat nicht ausgereicht.	Tauschen Sie den Akku aus oder montieren Sie das Produkt an einer Stelle, an der es mehr Sonnenlicht erhält.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe/20–22: Papier und Pappe/80–98: Verbundstoffe.
Das Produkt und die Verpackungsmaterialien sind recycelbar, entsorgen Sie diese getrennt für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich.
Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.
Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

Defekte oder verbrauchte Batterien/Akkus müssen gemäß Richtlinie 2006/66/EG und deren Änderungen recycelt werden. Geben Sie Batterien/Akkus und/oder das Produkt über die angebotenen Sammeleinrichtungen zurück.

Umweltschäden durch falsche Entsorgung der Batterien/Akkus!

Batterien/Akkus dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien/Akkus bei einer kommunalen Sammelstelle ab.

Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung

gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

• Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN 378377_2110) als Nachweis für den Kauf bereit.

Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt Ihrer Bedienungsanleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite des Produkts.

Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.

Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann

er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden.

Service

DE ServiceDeutschland

Tel.: [phone]

E-Mail: [e-mail]

AT ServiceÖsterreich

Tel.:[phone]

E-Mail: [e-mail]

CH ServiceSchweiz

Tel.:[phone]

E-Mail: [e-mail]

CE IP44

OWIM GmbH & Co. KG

Stiftsbergstraße 1

74167 Neckarsulm

GERMANY

Model no.: HG05043A/HG05043B/HG05043C

Version: 05/2022

Version des informations · Stand van de informatie

Stand der Informationen: 03/2022

Ident.-No.: HG05043A/B/C032022-2
