BEDIENUNGSANLEITUNG FP562BB BRANDT

DE BETRIEBSANLEITUNG

EN USER GUIDE

Liebe Kundin, lieber Kunde,

FR 02

Sie haben soeben einen BRANDT Backofen erworben, und wir danken Ihnen dafür.

DE 26

Wir haben in dieses Gerät unsere ganze Leidenschaft und unser Know-how einfließen lassen, damit es Ihre Bedürfnisse bestmöglich erfüllt. Es ist innovativ, leistungsfähig, und wir haben es so konzipiert, daß auch seine Benutzung immer einfach bleibt.

EN 50

In der BRANDT Produktpalette finden Sie auch eine breite Auswahl an Dunstabzugshauben, Mikrowellenherden, Kochfeldern, Küchenherden, Geschirrspülern, Waschmaschinen, Wäschetrocknern, Kühlschränken, Gefrierschränken und Tiefkühltruhen), die Sie mit four Ihrem neuen BRANDT Backofen abstimmen können.

NL 74

PT 98

Sie können uns auch im Internet unter www.brandt.com besuchen, wo Sie unsere jüngsten Innovationen sowie nützliche und ergänzende Informationen finden.

BRANDT

www.brandt.com

Da wir unsere Produkte ständig verbessern möchten, behalten wir uns das Recht vor, ihre technischen, funktionellen und ästhetischen Merkmale zu verändern, damit sie mit der technischen Weiterentwicklung Schritt halten.

Wichtig:

Bitte lesen Sie vor der Inbetriebnahme des Gerätes diese Einbau- und Gebrauchsanleitung aufmerksam durch, damit Sie sich sehr rasch mit seinem Betrieb vertraut machen können.

INHALT

DE

1/FÜR DEN BENUTZER

• Sicherheitshinweise ____ 28
• Umwelt 29

2 /EINBAU DES GERÄTS

• Wahl des Aufstellungsortes ____ 30
• Einbau 30
  • Elektrischer Anschluss 31
• Austausch des Stromkabels ____ 32

3 / BESCHREIBUNG DES GERÄTS

• Übersicht über den Ofen ____ 33
• Beschreibung des Zubehörs 34
• Beschreibung der Programmiervorrichtung 35

4 / BENUTZUNG DES GERÄTS

- Nutzung der Programmiervorrichtung ____ 36

° Einstellung der Uhr ____ 36
- Änderung der Uhrzeit 36
° Sofortiger Garvorgang ____ 37
° Programmierter Garvorgang ____ 38
° Nutzung der Funktion Kurzzeitwecker ____ 40
° Anzeigehelligkeit ____ 40

5 / ZUBEREITUNGSARTEN IM BACKOFEN 41

6 / PFLEGE UND REINIGUNG DES GERÄTS

• Reinigung der Außenfläche ____ 43
• Reinigung des Pyrolyseofens 44
• Hinweise und Sicherheit 45
• Reinigungsbeginn ____ 46
• Ende der Reinigung ____ 46

7 / FUNKTIONSSTÖRUNGEN 47

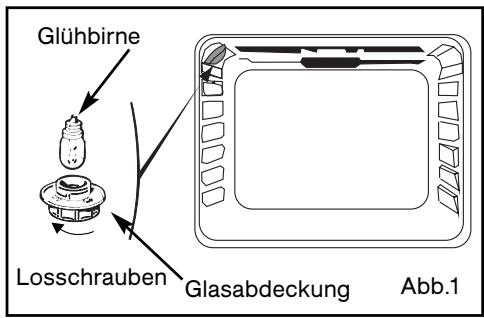

- Wechsel der Glühbirne 48

8 / KUNDENDIENST 49

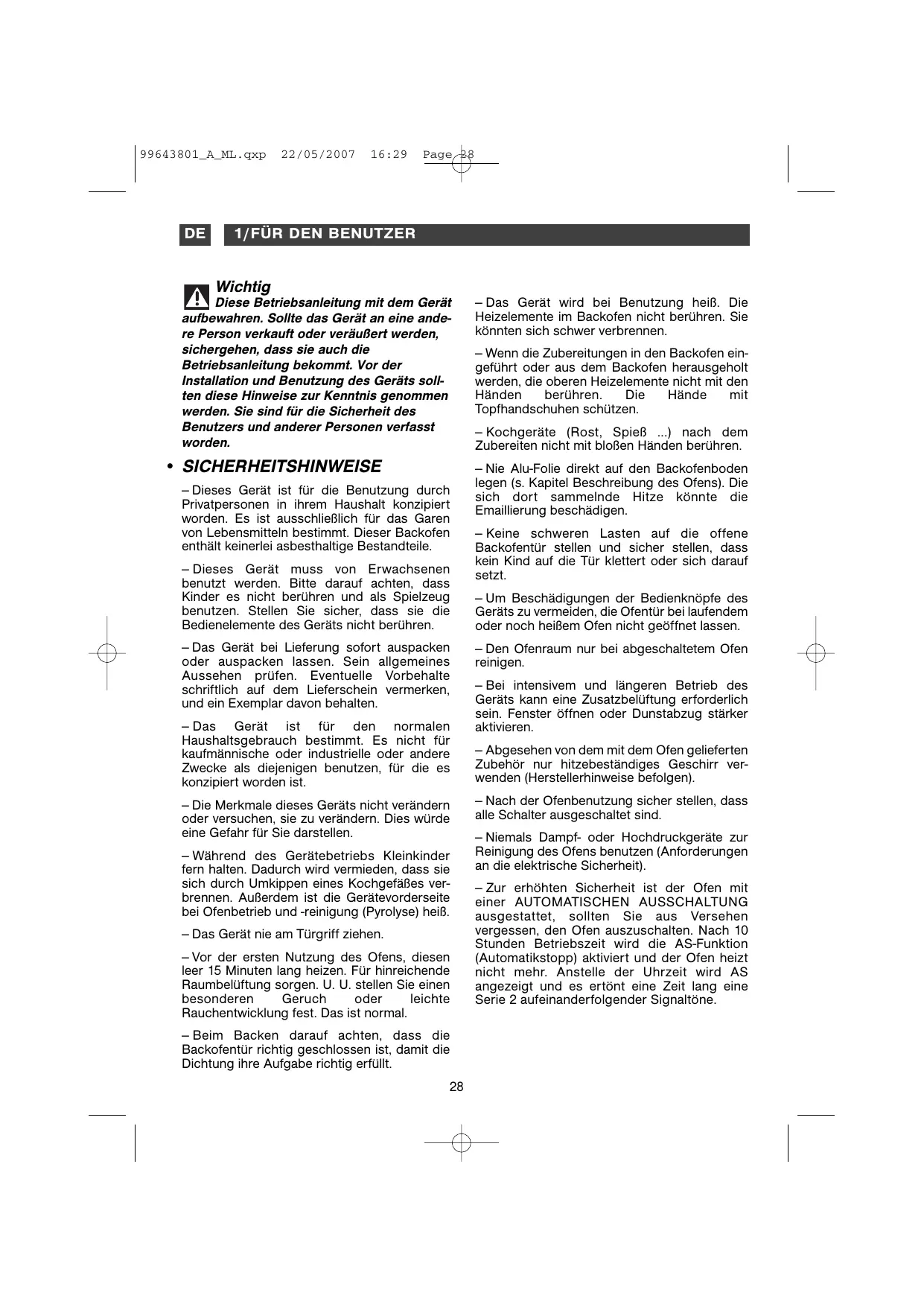

DE 1/FÜR DEN BENUTZER

Wichtig Diese Betriebsanleitung mit dem Gerät aufbewahren. Sollte das Gerät an eine andere Person verkauft oder veräußert werden, sichergehen, dass sie auch die Betriebsanleitung bekommt. Vor der Installation und Benutzung des Geräts sollten diese Hinweise zur Kenntnis genommen werden. Sie sind für die Sicherheit des Benutzers und anderer Personen verfasst worden.

• SICHERHEITSHINWEISE

– Dieses Gerät ist für die Benutzung durch Privatpersonen in ihrem Haushalt konzipiert worden. Es ist ausschließlich für das Garen von Lebensmitteln bestimmt. Dieser Backofen enthält keinerlei asbesthaltige Bestandteile.
– Dieses Gerät muss von Erwachsenen benutzt werden. Bitte darauf achten, dass Kinder es nicht berühren und als Spielzeug benutzen. Stellen Sie sicher, dass sie die Bedienelemente des Geräts nicht berühren.
– Das Gerät bei Lieferung sofort auspacken oder auspacken lassen. Sein allgemeines Aussehen prüfen. Eventuelle Vorbehalte schriftlich auf dem Lieferschein vermerken, und ein Exemplar davon behalten.
– Das Gerät ist für den normalen Haushaltsgebrauch bestimmt. Es nicht für kaufmännische oder industrielle oder andere Zwecke als diejenigen benutzen, für die es konzipiert worden ist.
– Die Merkmale dieses Geräts nicht verändern oder versuchen, sie zu verändern. Dies würde eine Gefahr für Sie darstellen.
– Während des Gerätebetriebs Kleinkinder fern halten. Dadurch wird vermieden, dass sie sich durch Umkippen eines Kochgefäßes verbrennen. Außerdem ist die Gerätevorderseite bei Ofenbetrieb und -reinigung (Pyrolyse) heiß.
– Das Gerät nie am Türgriff ziehen.
– Vor der ersten Nutzung des Ofens, diesen leer 15 Minuten lang heizen. Für hinreichende Raumbelüftung sorgen. U. U. stellen Sie einen besonderen Geruch oder leichte Rauchentwicklung fest. Das ist normal.
– Beim Backen darauf achten, dass die Backofentür richtig geschlossen ist, damit die Dichtung ihre Aufgabe richtig erfüllt.

– Das Gerät wird bei Benutzung heiß. Die Heizelemente im Backofen nicht berühren. Sie könnten sich schwer verbrennen.
– Wenn die Zubereitungen in den Backofen eingeführt oder aus dem Backofen herausgeholt werden, die oberen Heizelemente nicht mit den Händen berühren. Die Hände mit Topfhandschuhen schützen.
– Kochgeräte (Rost, Spieß ...) nach dem Zubereiten nicht mit bloßen Händen berühren.
– Nie Alu-Folie direkt auf den Backofenboden legen (s. Kapitel Beschreibung des Ofens). Die sich dort sammelnde Hitze könnte die Emaillierung beschädigen.
– Keine schweren Lasten auf die offene Backofentür stellen und sicher stellen, dass kein Kind auf die Tür klettert oder sich darauf setzt.
– Um Beschädigungen der Bedienknöpfe des Geräts zu vermeiden, die Ofentür bei laufendem oder noch heißem Ofen nicht geöffnet lassen.
– Den Ofenraum nur bei abgeschaltetem Ofen reinigen.
– Bei intensivem und längeren Betrieb des Geräts kann eine Zusatzbelüftung erforderlich sein. Fenster öffnen oder Dunstabzug stärker aktivieren.
– Abgesehen von dem mit dem Ofen gelieferten Zubehör nur hitzebeständiges Geschirr verwenden (Herstellerhinweise befolgen).
– Nach der Ofenbenutzung sicher stellen, dass alle Schalter ausgeschaltet sind.
– Niemals Dampf- oder Hochdruckgeräte zur Reinigung des Ofens benutzen (Anforderungen an die elektrische Sicherheit).
– Zur erhöhten Sicherheit ist der Ofen mit einer AUTOMATISCHEN AUSSCHALTUNG ausgestattet, sollten Sie aus Versehen vergessen, den Ofen auszuschalten. Nach 10 Stunden Betriebszeit wird die AS-Funktion (Automatikstopp) aktiviert und der Ofen heizt nicht mehr. Anstelle der Uhrzeit wird AS angezeigt und es ertönt eine Zeit lang eine Serie 2 aufeinanderfolgender Signaltöne.

1/FÜR DEN BENUTZER

DE

- UMWELT

–Die Verpackung des Gerätes kann wieder verwertet werden. Führen Sie sie der Wiederverwertung zu und tragen Sie zum Umweltschutz bei, indem sie die Verpackung in den dazu bestimmten Containern Ihrer Gemeinde entsorgen.
–In das Gerät wurden viele wiederverwertbare Materialien eingebaut. Dieses Logo zeigt an, dass alte Geräte nicht mit anderen Abfällen zu mischen sind. Die von dem Hersteller organisierte Wie-

derverwertung erfolgt unter optimalen Bedingungen unter Einhaltung der europäischen Richtlinie 2002/96/EG zu Abfällen aus elektrischen und elektronischen Geräten. Fragen Sie in der Gemeindeverwaltung oder bei Ihrem Händler nach den Ihnen am nächsten gelegenen Sammelpunkten für Altgeräte.

—Wir danken für Ihren Beitrag zum Umweltschutz.

Achtung

Die Installation darf nur von qualifizierten Installateuren und Technikern vorgenommen werden.

Dieses Gerät entspricht folgenden europäischen Richtlinien:

• Niederspannungsrichtlinie 73/23/EWG, novelliert durch die CE-Kennzeichnungsrichtlinie 93/68/EWG.
• Richtlinie zur elektromagnetischen Verträglichkeit 89/336/EWG, novelliert durch die CE-Kennzeichnungsrichtlinie 93/68/EWG.
• Verordnung EG Nr. 1935/2004 zu Materialien und Gegenständen, die dazu bestimmt sind, mit Lebensmitteln in Kontakt zu kommen.

DE 2 / EINBAU DES GERÄTS

- WAHL DES AUFSTELLUNGSOR- - EINBAU TES

Aus obenstehenden Abbildungen gehen die Maße eines Schrankes hervor, in den der Ofen eingesetzt werden kann.

Der Backofen kann beliebig unter einer Arbeitsfläche oder in einem Säulenmöbel (offen* oder geschlossen) mit den passenden Abmessungen für den Einbau installiert werden (siehe nebenstehendes Schema).

Der Backofen hat eine optimierte Lüftung, und somit werden beim Backen und Säubern bemerkenswerte Ergebnisse erzielt, wenn folgende Punkte berücksichtigt werden:

• Den Backofen mittig in das Möbel einbauen, damit ein Mindestabstand von 5 mm zum benachbarten Möbel eingehalten wird.
• Das Material des Einbaumöbels oder die Beschichtung dieses Möbels muss hitzebeständig sein.
• Um die Stabilität zu erhöhen, den Ofen mit 2 Schrauben in den dazu vorgesehenen Bohrungen in den Seitenwänden fixieren (Abb. 1)

Hierfür:

1) Die Gummi-Schraubenabdeckungen entfernen, um die Befestigungsbohrungen freizulegen.
2) In die Möbelwand ein Loch von 3 mm Durchmesser bohren, um das Bersten des Holzes zu verhindern.
3) Den Backofen anhand der 2 Schrauben befestigen.
4) Die Gummi-Schraubenabdeckungen wieder aufsetzen (sie dienen auch zur Dämpfung beim Schließen der Backofentür).
(*) Bei einem offenen Möbel muss die Öffnung (maximal) 70 mm groß sein.

Empfehlung

Sich von einem Fachmann für

Haushaltsgeräte die Konformität der Installation bestätigen lassen.

2 / EINBAU DES GERÄTS

DE

Zähler 20 A Einphasenstrom 220-240V~ 50Hz Einphasige Leitung 220 - 240 V ~ Differenzialabschalter oder Schmelzsicherung 16 A Steckdose 2 Pole + Erdung IEC Norm 60083 Versorgungskabel Länge ca. 1,50 m

• ELEKTRISCHER ANSCHLUSS

Die elektrische Sicherheit ist über korrekten Einbau sicher zu stellen. Bei Einbau und Wartungsvorgängen muss das Gerät vom Stromnetz getrennt, die Schmelzsicherungen müssen abgeschaltet oder herausgenommen werden.

Der Stromanschluss wird hergestellt, bevor das Gerät in das Möbel eingeschoben wird.

Prüfen, ob:

• die Leistung der Installation ausreicht,
  -die Versorgungsleitungen in gutem Zustand sind,
• der Drähtequerschnitt mit den Installationsregeln übereinstimmt.

Der Backofen muss mit einem (genormten) Stromkabel mit 3 Leitern mit 1,5 mm ^2 (1 Ph + 1N + Erde) angeschlossen werden, die an das einphasige 220 - 240 V\~ Netz über eine Steck-dose 1 ph + 1 N + Erdung nach ICE-Norm

60083 oder über eine omnipolare Abschaltevorrichtung oder gemäß Installationsregeln angeschlossen sein müssen.

Achtung

Der Schutzdraht (grün-gelb) ist an die

Klemme ⏻ des Geräts angeschlossen und muss mit der Erdung der Anlage verbunden sein.

Im Falle eines Anschlusses mit Steckdose muss diese auch nach der Installation des Gerätes zugänglich sein.

Die Schmelzsicherung der vorhandenen Anlage muss 16 Ampere aufweisen.

Wenn das Stromkabel beschädigt ist, muss es durch ein Spezialkabel oder einen besonderen Satz ersetzt werden, der bei Hersteller oder Kundendienst erhältlich ist.

DE 2 / EINBAU DES GERÄTS

Achtung

Wir übernehmen keine Haftung für Unfälle oder Zwischenfälle aufgrund nicht vorhandener oder nicht ordnungsgemäßer Erdung.

Wenn die Stromanlage der Wohnung für den Anschluss des Geräts geändert werden muss, sich an einen qualifizierten Elektriker wenden.

Wenn der Ofen irgendeine Störung aufweist, das Gerät vom Netz trennen oder diejenige Sicherung herausnehmen, die der Anschlussleitung des Geräts entspricht.

• AUSTAUSCH DES STROMKABELS

— Das Stromkabel (H05 RR-F, H05 RN-F oder H05 VV-F) muss ausreichend lang sein, damit es an den einzubauenden und auf dem Boden vor dem Möbel stehenden Backofen angeschlossen werden kann.
Hierfür muss das Gerät vom Netz getrennt werden:
— Das Fach unten rechts von der rückwärtigen Haube durch das Losschrauben von 2 Schrauben öffnen und die Klappe wegschwenken.
— Jeden Draht des neuen Stromkabels über 12 mm freilegen.
— Die Adern sorgfältig verdrehen.
— Die Schrauben des Klemmenhalters lockern und das auszutauschende Stromkabel entfernen.
- Das Stromkabel von der Seite der Haube in die Kabelklemme rechts vom Klemmenhalter einführen.
— Alle Adern der Stromkabel müssen von den Schrauben erfasst werden.
– Der Draht der Phase an die Klemme L.
– Der grün-gelbe Erdungsdraht muss an die Klemme ⏚ angeschlossen werden.
— Der Draht des Nulleiters (blau) an die Klemme N.
— Die Schrauben des Klemmenhalters festschrauben und den Anschluss durch Ziehen an jedem Draht überprüfen.
— Das Kabel mit der Kabelklemme rechts des Klemmenhalters fixieren.
— Das Fach wieder mit den 2 Schrauben schließen.

3 / BESCHREIBUNG DES GERÄTS

DE

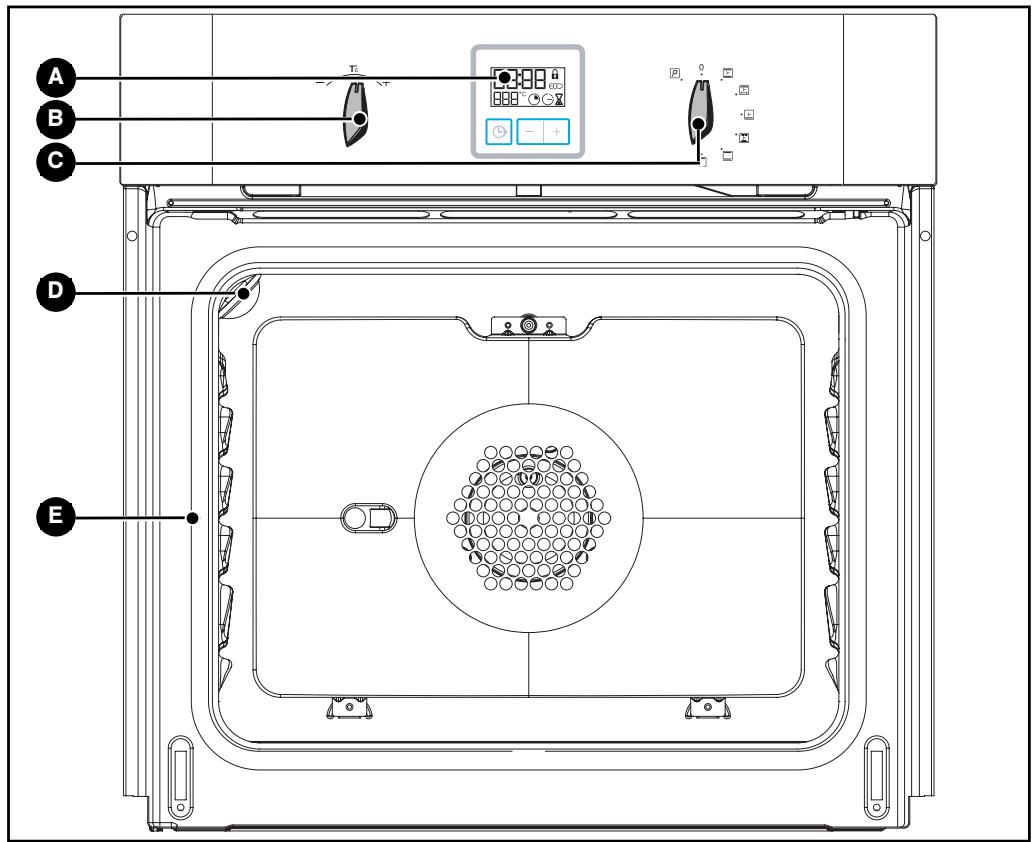

- ÜBERSICHT ÜBER DEN OFEN

A B C D E

A Programmierer
B Temperaturwahlschalter
C Funktionswahlschalter

D Lampe
E Anzeiger der Einschubleiste

Empfehlung

Diese Einbau- und Betriebsanleitung gilt für mehrere Modelle. Ihr Gerät kann leicht von den gegebenen Beschreibungen und der Ausstattung abweichen.

DE 3 / BESCHREIBUNG DES GERÄTS

• BESCHREIBUNG DES ZUBEHÖRS

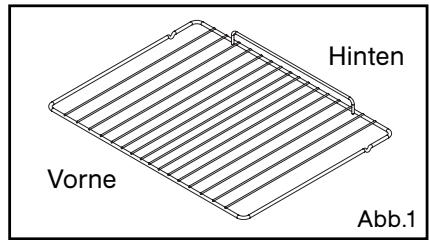

• Kippsicheres Rost (Abb. 1)

Das Rost ist für alle Kochgeschirre und Kuchenformen geeignet, die zu garende oder überbackende Lebensmittel enthalten.

Es wird für Grillgerichte benutzt (sie werden direkt daraufgelegt).

Hinten Vorne Abb.1

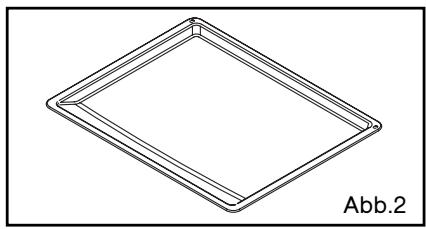

• Mehrzweckblech (Abb. 2)

Es dient als Kuchenblech und hat eine schräg abgewinkelte Kante. Es wird für das Backen von Backwaren wie Windbeutel, Baisers, Madeleines, Blätterteig ... benutzt.

Wenn es unter dem Rost eingeschoben wird, fängt es Bratensaft und Fett auf. Es kann auch zur Hälfte mit Wasser gefüllt werden und für Kochvorgänge im Wasserbad genutzt werden. Braten oder andere Fleischstücke sollten nicht direkt auf das Mehrzweckblech gegeben werden, denn dies würde automatisch zu starken Spritzern an den Ofenwänden führen.

• Zum Auffangen des Bratensaftes die Mehrzweckfettpfanne in die Einschubleiste Nr. 1 schieben oder, wenn das Fleischstück zu groß ist, diese auf den Backofenboden stellen.
• Einen der Halter auf den Spieß setzen; das zu bratende Fleischstück auf den Spieß setzen und den zweiten Halter aufsetzen; Grillgut zentrieren und beide Halter verschrauben.
• Den Spieß auf die Halterung legen.
• Die Spitze des Spießes mit leichtem Druck in das Loch an der Backofenrückwand einführen.
• Den Griff abschrauben, um die Ofentür schließen zu können. Nach dem Braten den Handgriff wieder auf den Spieß aufschrauben, damit er ohne Verbrennungsgefahr herausgenommen werden kann.

3 / BESCHREIBUNG DES GERÄTS

DE

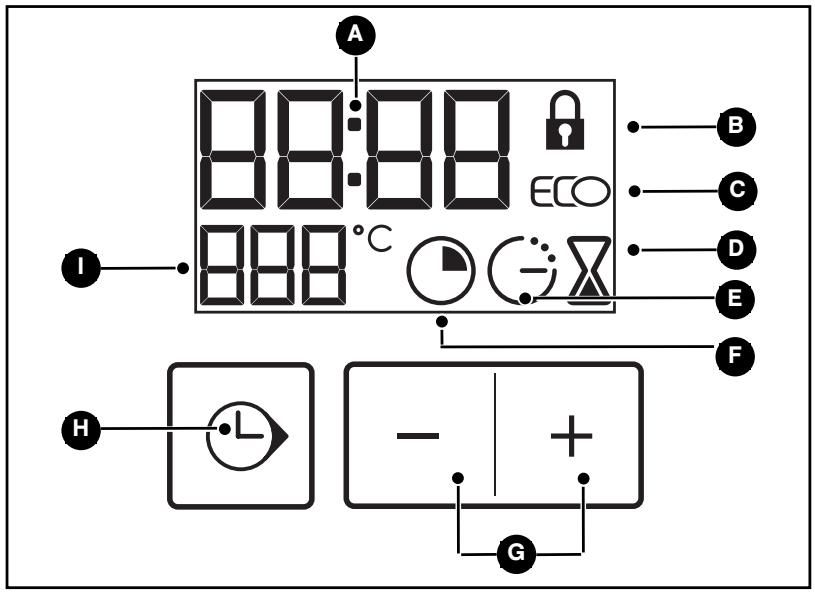

• BESCHREIBUNG DER PROGRAMMIERVORRICHTUNG

A Anzeige von Uhrzeit und Dauer
B Anzeiger der Türverriegelung
© Anzeiger für ECO Kochen
D Anzeige des Kurzzeitweckers
E Anzeige des Endes der Garzeit

F Anzeiger der Gardauer
G Zeiteinstelltasten
H Auswahltaste (Dauer und Zeit)
I Temperaturanzeige

DE 4 / NUTZUNG DES GERÄTES

• NUTZUNG DES PROGRAMMIERERS

•Einstellung der Uhrzeit

-Bei Anschluss an den Strom

Die Anzeige blinkt auf 12:00 (Abb.1)

Die Uhrzeit durch Drücken der Tasten + und -einstellen (bei Festhalten der Taste erfolgt ein Schnelldurchlauf) (Abb. 2).

Beispiel: 12.30 Uhr

Zur Bestätigung die Taste „L“ drücken. Die Anzeige blinkt nicht mehr.

12:00 Abb.1

12:30 Abb.2

- Einstellung der korrekten Uhrzeit

Der Funktionswahlschalter muss sich in Position 0 (Abb. 1) befinden.

Taste „L“ einige Sekunden lang gedrückt halten, bis die Anzeige blinkt (Abb. 2), dann loslassen. Signaltöne geben an, dass eine Einstellung vorgenommen werden kann.

Die Uhrzeit mit den Tasten + und - einstellen (Abb. 3).

Zur Bestätigung die Taste „L>“ drücken (Abb. 4).

Wenn keine Bestätigung über Taste „ erfolgt, wird nach einigen Sekunden automatisch gespeichert.

12:30 Abb.4

4 / NUTZUNG DES GERÄTES

DE

- Sofortiger Garvorgang

– Der Programmierer darf nur die Uhrzeit anzeigen; diese darf nicht blinken (Abb. 1).

Den Funktionswahlschalter auf die gewünschte Position drehen.

Beispiel: Position ☐ (Abb. 2).

Der Backofen schlägt die für die gewählte Garart optimale Temperatur vor.

Die Temperatur kann jedoch noch reguliert werden. Dazu den Temperaturwahlschalter in Richtung + oder - (Abb. 3) drehen.

Beispiel: Temperaturmarkierung 210°C. (Abb. 4).

Die Zubereitung entsprechend den Empfehlungen der Gartabelle in den Ofen schieben.

Danach heizt der Ofen und die Temperaturanzeige blinkt.

Wenn die vorprogrammierte Temperatur erreicht wird, ertönen akustische Signale.

Die Anzeige hört auf zu blinken.

12:30 Abb.1

Nach einem Garzyklus funktioniert die Gebläseturbine noch einige Zeit, um zuverlässigen Ofenbetrieb sicher zu stellen.

Achtung

Garvorgänge erfolgen immer bei geschlossener Ofentür.

Achtung

Keine Wäsche oder Geschirrtücher an den Ofengriff hängen.

DE 4 / NUTZUNG DES GERÄTES

• PROGRAMMIERTER GARVORGANG

• Unmittelbar anlaufender Garvorgang über vorprogrammierte Zeit
• Garmodus wählen und Temperatur anpassen (Abb.1).
• Die Taste „L“ drücken, bis die Anzeige für die Dauer der Garzeit blinkt.

Die Anzeige 0:00 blinkt und zeigt an, dass die Garzeit jetzt eingestellt werden kann (Abb.2).

- Über Taste + oder - die gewünschte Zeit einstellen.

Beispiel: 30 Minuten Garzeit (Abb.3).

Nach einigen Sekunden wird die Garzeit automatisch abgespeichert.

Die Anzeige für die Dauer der Garzeit blinkt nicht mehr.

Die eingestellte Zeit beginng sofort nach Einstellung abzulaufen.

Nach diesen 3 Schritten beginnt der Ofen zu heizen:

Wenn die vorprogrammierte Temperatur erreicht wird, ertönen akustische Signale.

Am Ende der Garzeit (Ende der programmierten Garzeit)

• schaltet sich der Backofen aus,
• blinken der Anzeiger für die Dauer der Garzeit und 0:00 (Abb.4).
• ertönt einige Minuten lang eine Reihe von Signaltönen. Das akustische Signal kann durch Druck auf eine beliebige Taste abgestellt werden.

Wird der Funktionswahlschalter auf 0 gestellt (Abb.5), erscheint die Tageszeit wieder in der Anzeige.

12:30 2.10°C Abb.1

0:00 2 0 - + Abb.2

0:30 2:10 - Abb.3

0:00 Abb.4 - +

Abb.5

4 / NUTZUNG DES GERÄTES

DE

• PROGRAMMIERTER GARVORGANG

- Zeitlich versetzt anlaufende Garzeit und Wahl des Endzeitpunkts des Garvorgangs

Wie bei einem programmierten Garvorgang vorgehen.

- Nach Einstellung der Garzeit Taste „L“ drücken, bis der Anzeiger für das Ende der Garzeit „ ^2 “ blinkt.

Die Anzeige 0:00 blinkt und zeigt an, dass die Garzeit jetzt eingestellt werden kann (Abb. 1).

- Den gewünschten Endzeitpunkt mit dem Wahlschalter + oder - einstellen. Beispiel: Ende der Garzeit um 13 Uhr (Abb.2).

Das Ende der Garzeit wird nach einigen Sekunden automatisch abgespeichert, oder kann über die Taste „L“ bestätigt werden. Die Anzeige für die Dauer der Garzeit blinkt nicht mehr.

Nach diesen 3 Schritten wird das Aufheizen zeitlich so versetzt, dass der Garvorgang um 13.00 Uhr abgeschlossen ist.

Am Ende der Garzeit (Ende der programmierten Garzeit)

• schaltet sich der Backofen aus,
• blinken der Anzeiger für die Dauer der Garzeit und 0:00 (Abb.3).
• ertönt einige Minuten lang eine Reihe von Signaltönen. Das akustische Signal kann durch Druck auf eine beliebige Taste abgestellt werden.

Wird der Funktionswahlschalter auf 0 gestellt (Abb.4), erscheint die Tageszeit wieder in der Anzeige.

0:00 2:00 - + Abb.1

13:00 2 10°C - + Abb.2

0:00 2:00 Abb.3

Abb.4

DE 4 / NUTZUNG DES GERÄTES

• NUTZUNG DER FUNKTION KURZZEITWECKER

- Der Programmierer des Ofens kann als unabhängiger Kurzzeitwecker eingesetzt werden, ohne dass der Ofen eingeschaltet ist.

In diesem Fall hat die Anzeige des Kurzzeitweckers Vorrang vor der Anzeige der Tageszeit.

- Taste „L“ (Abb. 1) drücken, bis das Symbol des Kurzzeitweckers

-> 0.00 und eine kleine Sanduhr blinken.

- Die Zeiteinstellung über die Tasten + oder - (Abb. 2)einstellen

- Über die Taste „ L“ abspeichern, oder einige Sekunden warten.

0:00 Abb.1

3:00 Abb.2

Der Anzeiger blinkt nach einigen Sekunden nicht mehr, der Kurzzeitwecker läuft an und zählt die Zeit sekundenweise rückwärts.

Wenn die eingestellte Zeit abgelaufen ist, ertönt ein akustisches Signal.

Das akustische Signal kann durch Druck auf eine beliebige Taste abgestellt werden.

Achtung

Die Programmierung des Kurzzeitweckers kann jederzeit geändert oder aufgehoben werden.

• ANZEIGEHELLIGKEIT

Die Helligkeit der Anzeige kann eingestellt werden, hierfür:

- Die Zeit des Programmierers auf 0Uhr10 einstellen und bestätigen (Abb. 1).

- Etwa zehn Sekunden lang die Tasten + und - gleichzeitig drücken, bis „CO“ angezeigt wird und man in den Einstellungsmodus gelangt (Abb. 2).

- Tasten + und - drücken, bis die gewünschte Helligkeit erreicht ist.

Nach der Einstellung der gewünschten Helligkeit einige Sekunden warten und den Programmierer wieder auf die Tageszeit einstellen.

0:10 Abb.1

0:10 Abb.2

12:30 + - +

5 /ZUBEREITUNGSARTEN IM BACKOFEN

DE

HERKÖMMLICHE UMLUFT

(empfohlene Temperatur 200°C mindestens 35°C, maximal 275°C)

• Das Garen erfolgt durch die Heizelemente unten, oben und die Umluft.
• Schneller Temperaturanstieg: Gewisse Gerichte können in den kalten Backofen gestellt werden.
• Empfohlen für Fleisch, Fisch, Gemüse, am besten in einem Tontopf.

UMLUFTGRILL + SPIESS

(empfohlene Temperatur 200°C mindestens 180°C, maximal 230°C)

• Das Garen erfolgt abwechselnd durch das obere Heizelement und die Umluft.
• Vorheizen nicht erforderlich. Geflügel und saftige, rundum knusprige Braten.
• Der Spieß dreht sich nach der Garzeit weiter, bis die Tür geöffnet wird.
• Die Fettpfanne auf die untere Einschubleiste einschieben.
• Für alle Geflügelsorten oder Spießbraten zum Anbraten und Garen von Lammkeule, T-Bone-Steak. Zur Erhaltung des zarten Charakters von Fischkoteletts.

UNTERWÄRME UMLUFT

(empfohlene Temperatur 205°C mindestens 35°C, maximal 275°C)

• Das Garen erfolgt anhand des unteren Heizelements verbunden mit leichtem Grillen bei Umluft.
• Garen mit Unterhitze und leichter Oberhitze. Das Rost in die untere Einschubleiste einschieben.
• Empfohlen für feuchte Speisen (Speckkuchen, saftige Obsttorten...) Der Teig wird von unten gut gebacken. Empfohlen für aufgehende Zubereitungen (Sandkuchen, Brioche, Guglhupf ...) und Soufflees, die somit nicht durch die Ausbildung einer Kruste am Aufgehen gehindert werden.

WARM HALTEN / BROTTEIG

(empfohlene Temperatur 80°C mindestens 35°C, maximal 100°C)

• Dosierung des oberen und unteren Heizelements verbunden mit Umluft.
• Empfohlen, um Brot-, Brioche- und Napfkuchenteig gehen zu lassen ... überschreitet 40 °C nicht (Teller wärmen, Auftauen).

DE 5 / ZUBEREITUNGSARTEN IM BACKOFEN

HERKÖMMLICH (ECO)

(empfohlene Temperatur 200°C mindestens 35°C, maximal 275°C)

• Das Backen erfolgt durch Heizelemente unten und oben ohne Umluft.
• Erfordert ein Vorheizen, bevor das Gericht in den Backofen gestellt wird.
• Für langsame und empfindliche Garvorgänge empfohlen: saftiges Wild ... Zum Anbraten von Rinderbraten Zum Schmoren im geschlossenen Kochtopf nach der Vorbereitung auf dem Kochfeld (Hähnchen in Rotweinsauce, Hasenpfeffer).

STARKER GRILL

(empfohlene Temperatur 275°C mindestens 180°C, maximal 275°C)

• Das Garen erfolgt anhand des oberen Heizelements ohne Umluft.
• 5 Minuten vorheizen. Die Fettpfanne in die untere Einschubleiste einführen, um ablaufendes Fett aufzufangen.
• Wird für das Grillen von Koteletts, Würstchen, Brotscheiben und Gambas auf dem Grillrost empfohlen.

6 / PFLEGE UND REINIGUNG DES GERÄTS

DE

• REINIGUNG DER AUßENFLÄCHE

Das Fenster des elektronischen Programmierers und die Ofentür mit einem weichen Tuch und Glasreiniger reinigen.

Keine Scheuermittel oder harten Metallschaber zur Reinigung der Ofenglastür verwenden, da dies zu Kratzern auf der Oberfläche und u. U. zum Platzen des Glases führen kann.

Zur Pflege des Geräts empfehlen wir Clearit Pflegeprodukte.

Die Erfahrung der Profis im Dienst der Verbraucher

Clearit bietet professionelle Produkte und geeignete Lösungen für die tägliche Pflege von Haushaltsgeräten und Küchen an.

Sie werden von Ihrem Händler angeboten, ebenso wie eine ganze Palette von Produkten, Zubehör und Verbrauchsartikeln.

DE 6 / PFLEGE UND REINIGUNG DES GERÄTS

• REINIGUNG DES PYROLYSEOFENS

• Die Reinigung dieser Ofenart erfolgt unter hohen Temperaturen und zerstört Verschmutzungen durch Spritzer oder Überlaufen.
• Freigesetzter Rauch wird beim Durchgang durch den Katalysator vernichtet.

Nicht mit der Reinigung warten, bis der Backofen stark verfettet ist.

Wann sollte eine Pyrolyse durchgeführt werden?

- Wenn der Backofen beim Vorheizen raucht oder beim Braten stark raucht.

- Wenn der Ofen nach verschiedenen Garvorgängen (Lamm, Fisch, Grillgerichte, ...) im Kaltzustand Geruch abgibt.

Die Pyrolyse ist nicht nach jedem Braten erforderlich, sondern erst dann, wenn der Verschmutzungsgrad es rechtfertigt,

Wenig verschmutzende Garvorgänge	Gebäck, Gemüse, Backwaren, Speckkuchen, Soufflés	Garvorgänge ohne Spritzer: Eine Pyrolyse ist nicht gerechtfertigt.
Stark verschmutzende Garvorgänge	Fleisch, Fisch, (in einem Kochgeschirr), gefülltes Gemüse	Die Pyrolyse kann alle 3 Bratvorgänge gerechtfertigt sein.
Stark verschmutzende Garvorgänge	Große Fleischstücke am Spieß.	Die Pyrolyse kann nach einem derartigen Bratvorgang durchgeführt werden, wenn es zu erheblichen Spritzern kam.

6 / PFLEGE UND REINIGUNG DES GERÄTS

DE

• HINWEISE UND SICHERHEIT

Achtung

- Vor Einleitung der Pyrolyse alles Zubehör aus dem Ofenraum entfernen, auch Kochge-

fäße.

Vor Anlaufen der Pyrolyse ev. erhebliche Verkrustungen entfernen, damit einer Entzündungsgefahr oder übermäßiger Rauchentwicklung entgegengewirkt wird.

• Währen der Pyrolyse werden die Flächen heißer als bei normalem Ofenbetrieb. Kinder fernhalten.
• Den Innenraum nicht mit Alufolie auskleiden, um weniger reinigen zu müssen: eine Überhitzung würde die Emaillierung des Ofenraums beschädigen.

DE 6 / PFLEGE UND REINIGUNG DES GERÄTS

• REINIGUNGSBEGINN

Nutzen Sie die bereits im Ofen vorhandene Wärme und sparen Sie Energie:

führen Sie die Pyrolyse nach einem Garvorgang durch.

Das Zubehör aus dem Backofen nehmen und eventuell vorhandene stark übergelaufene Reste entfernen.

Prüfen, dass der Programmierer die Tageszeit anzeigt und diese nicht blinkt. (Abb. 1).

Den Wahlschalter für den Garvorgang auf P „Pyrolyse“ stellen (Abb. 2).

Der Ofen kann 2 1/2 Stunden lang nicht benutzt werden (2 Stunden Pyrolyse und 30 Minuten Abkühlzeit). Diese Zeit ist unveränderbar.

Bei dieser Zeitangabe ist die Abkühldauer bis zur Freigabe der Tür berücksichtigt.

12:30 Abb.1

• ENDE DER REINIGUNG

Die Pyrolyse wird automatisch beendet, dann kann die Tür geöffnet werden.

Am Ende des Pyrolysezyklus zeigt die Anzeige 0:00 an.

Den Funktionswähler auf die Position 0 stellen. (Abb. 3).

Wenn der Backofen kalt ist, die weiße Asche mit einem feuchten Tuch entfernen. Der Backofen ist sauber und wieder für einen beliebigen Garvorgang bereit.

Abb.3

Achtung Die Türver

Die Türverriegelung wird einige Minuten nach Zyklusstart effektiv.

Die Pyrolyse wird automatisch beendet. Wenn die Temperatur auf etwa 275°C sinkt, kann die Tür geöffnet werden.

Achtung Keine Wäs

Achtung Keine Wäsche oder Geschirrtücher an den Ofengriff hängen.

7/ FUNKTIONSSTÖRUNGEN

DE

Wenn Sie Zweifel haben, ob der Backofen richtig funktioniert, bedeutet das nicht unbedingt, dass eine Störung vorliegt. Überprüfen Sie zunächst die folgenden Punkte:

SIE STELLEN FEST, DASS...	MÖGLICHE URSACHEN	WAS IST ZU TUN?
Der Backofen nicht heizt.	- Der Backofen ist nicht angeschlossen.- Die Schmelzsicherung der Anlage ist außer Betrieb.- Die gewählte Temperatur ist zu niedrig.	⇒ Ofen anschließen.⇒ Die Schmelzsicherung der Stromanlage austauschen und ihren Wert prüfen (16 A).⇒ Höhere Temperatur einstellen.
Das Schloss-Symbol blinkt	- Backofentür nicht richtig verriegelt.	⇒ Den Kundendienst rufen.
Die Lampe des Backofens nicht mehr funktioniert.	- Die Lampe ist außer Betrieb.- Der Backofen ist nicht angeschlossen oder die Schmelzsicherung ist außer Betrieb.	⇒ Glühbirne austauschen.⇒ Ofen anschließen oder Sicherung austauschen
Die Pyrolysereinigung funktioniert nicht.	- Die Tür ist nicht richtig geschlossen.- Das Verriegelungssystem ist defekt.	⇒ Schließen der Backofentür überprüfen.⇒ Den Kundendienst rufen.
Der Backofen Signaltöne abgibt.	- Garvorgang läuft.- Nach dem Garvorgang.	⇒ Die gewünschte Temperatur ist erreicht.⇒ Der programmierte Garvorgang ist beendet.

Achtung

- Das Gerät ist nur von geschultem Fachpersonal zu reparieren. Unsachgemäße Reparaturen können eine Gefahr für den Benutzer bedeuten.

Empfehlung

Wenn Ihr Eingriff nicht ausreicht, auf jeden Fall sofort den Kundendienst rufen.

DE 7/ FUNKTIONSSTÖRUNGEN

Achtung

- Vor jedem Eingriff an der Glühlampe den Ofen vom Netz trennen, um Stromschläge zu vermeiden. Ggf. den Ofen abkühlen lassen.

Empfehlung

Beim Herausdrehen der Glasabdeckung und der Lampe erleichtert das Tragen eines Gummihandschuhs die Arbeit.

• WECHSEL DER GLÜHBIRNE

Die Glühbirne befindet sich an der Decke des Ofenraums.

a) Ofen vom Strom trennen.
b) Die Glasabdeckung entfernen (Abb. 1).
c) Die Glühbirne in die gleiche Richtung herausschrauben.

Merkmale der Glühbirne:

• 15 W
  -220-240 V \~
• 300°C
• Sockel E 14

Glühbirne Losschrauben Glasabdeckung Abb.1

d) Die Glühbirne austauschen, die Abdeckung festschrauben und den Backofen wieder anschließen.

DE KUNDENDIENST

Eingriffe an Ihrem Gerät dürfen nur:

- von Ihrem Händler oder

- von einem sonstigen Fachmann und Vertragshändler der Marke durchgeführt werden.

Geben Sie bei der Meldung einer Störung die vollständige Typenbezeichnung Ihres Gerätes an (Modell, Typ, Seriennummer). Diese Angaben finden Sie auf einem an Ihrem Gerät angebrachten Schild.

EN AFTER-SALES SERVICE

Eingriffe an Ihrem Gerät dürfen nur:

- von Ihrem Händler oder

- von einem sonstigen Fachmann und Vertragshändler der Marke durchgeführt werden.

Geben Sie bei der Meldung einer Störung die vollständige Typenbezeichnung Ihres Gerätes an (Modell, Typ, Seriennummer). Diese Angaben finden Sie auf einem an Ihrem Gerät angebrachten Schild.

EN AFTER-SALES SERVICE

• ELEKTRISCHE AANSLUITING

Eingriffe an Ihrem Gerät dürfen nur:

- von Ihrem Händler oder

- von einem sonstigen Fachmann und Vertragshändler der Marke durchgeführt werden.

Geben Sie bei der Meldung einer Störung die vollständige Typenbezeichnung Ihres Gerätes an (Modell, Typ, Seriennummer). Diese Angaben finden Sie auf einem an Ihrem Gerät angebrachten Schild.

EN AFTER-SALES SERVICE

Eingriffe an Ihrem Gerät dürfen nur:

• von Ihrem Händler oder
• von einem sonstigen Fachmann und Vertragshändler der Marke durchgeführt werden.

Geben Sie bei der Meldung einer Störung die vollständige Typenbezeichnung Ihres Gerätes an (Modell, Typ, Seriennummer). Diese Angaben finden Sie auf einem an Ihrem Gerät angebrachten Schild.

EN AFTER-SALES SERVICE
