BEDIENUNGSANLEITUNG HGD60XW HARVIA

Diese Montage- und Gebrauchsanleitung richtet sich an Besitzer von Dampfkabinen und Dampfgenerato- ren, an Personen, die für den Betrieb von Dampfka- binen und Dampfgeneratoren verantwortlich sind, sowie an Elektromonteure, die mit der Montage von Dampfgeneratoren betraut sind. Nach der Montage des Dampfgenerators ist diese Montage- und Ge- brauchsanleitung dem Besitzer der Dampfkabinen und des Dampfgenerators oder der für die Wartung der Anlagen zuständigen Person auszuhändigen. Wir beglückwünschen Sie zu Ihrer guten Wahl! HGD Verwendungszweck des Dampfgenerators: Der Dampfgenerator dient zum Erwärmen von Dampf- kabinen auf die Dampfbadtemperatur. Er darf nicht für andere Zwecke verwendet werden. Die Garantiezeit von Dampfgeneratoren und Steu- ergeräten für den Heimgebrauch beträgt zwei (2) Jahre. Die Garantiezeit von Dampfgeneratoren und Steuergeräten, die in Gemeinschafts-Dampfkabinen verwendet werden, beträgt ein (1) Jahr. Die Garan- tiezeit von Dampfgeneratoren und Steuergeräten, die in öffentlichen Dampfkabinen verwendet wer- den, beträgt drei (3) Monate. Diese Garantie gilt nicht, wenn die Anforderungen an die Wasserqualität gemäß Tabelle 1 nicht er- füllt werden, das Gerät nicht wie in Kapitel 1.8. beschrieben gewartet und/oder das Gerät nicht wie in Kapitel 2 beschrieben installiert wird. INHALT

1. ANLEITUNG FÜR DEN BENUTZER..............................24

1.8.1. Auffangbecher für Ablagerungen ...............32

1.8.2. Reinigung des Wasserfüllstandsfühler .......32

1.8.3. Entkalkung .............................................33

1.8.4. Reinigung der Dampfdüsen ....................... 34

6. Aktuell bastutemperatur

10. Funktioner PÅ/AV

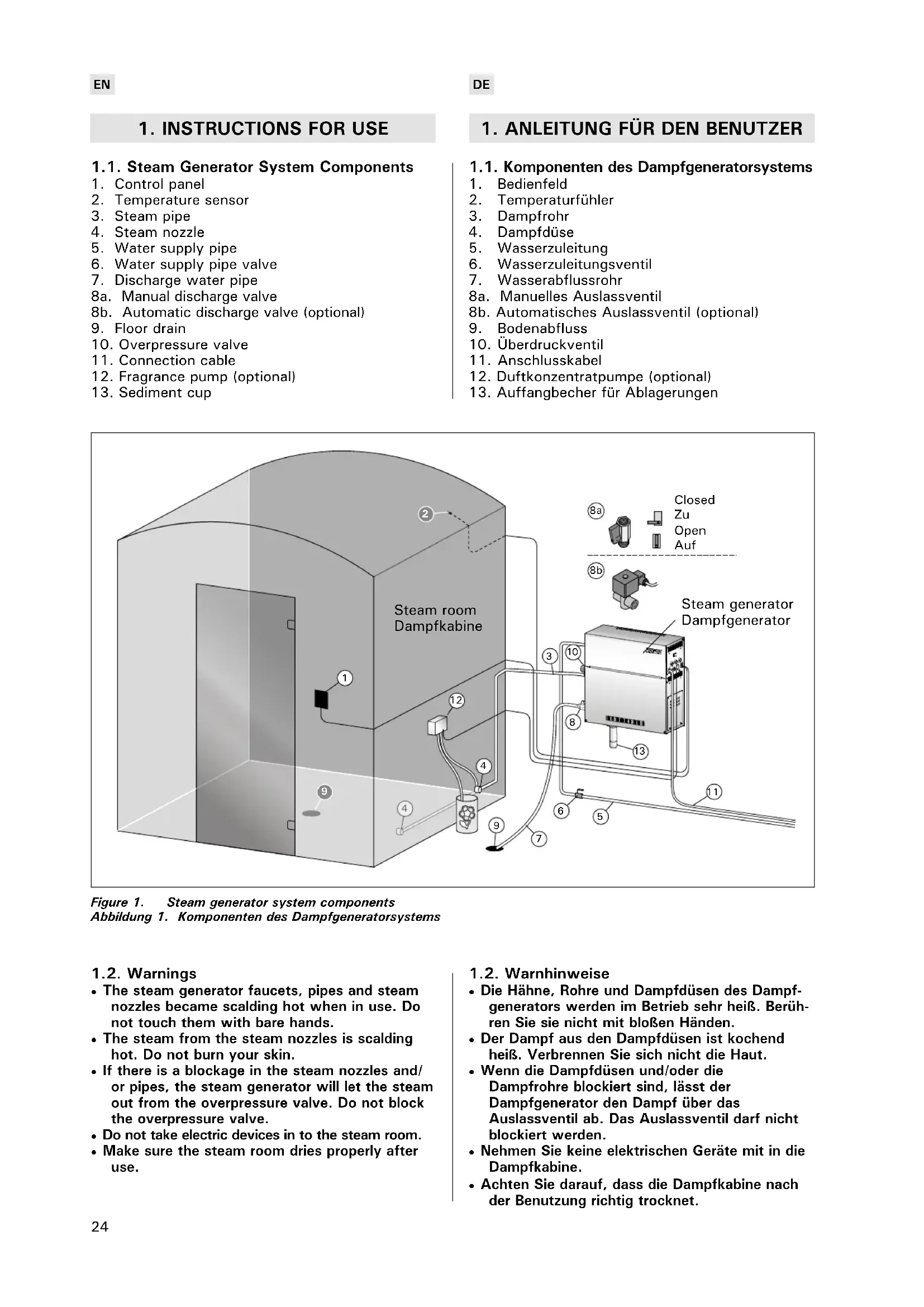

1. ANLEITUNG FÜR DEN BENUTZER

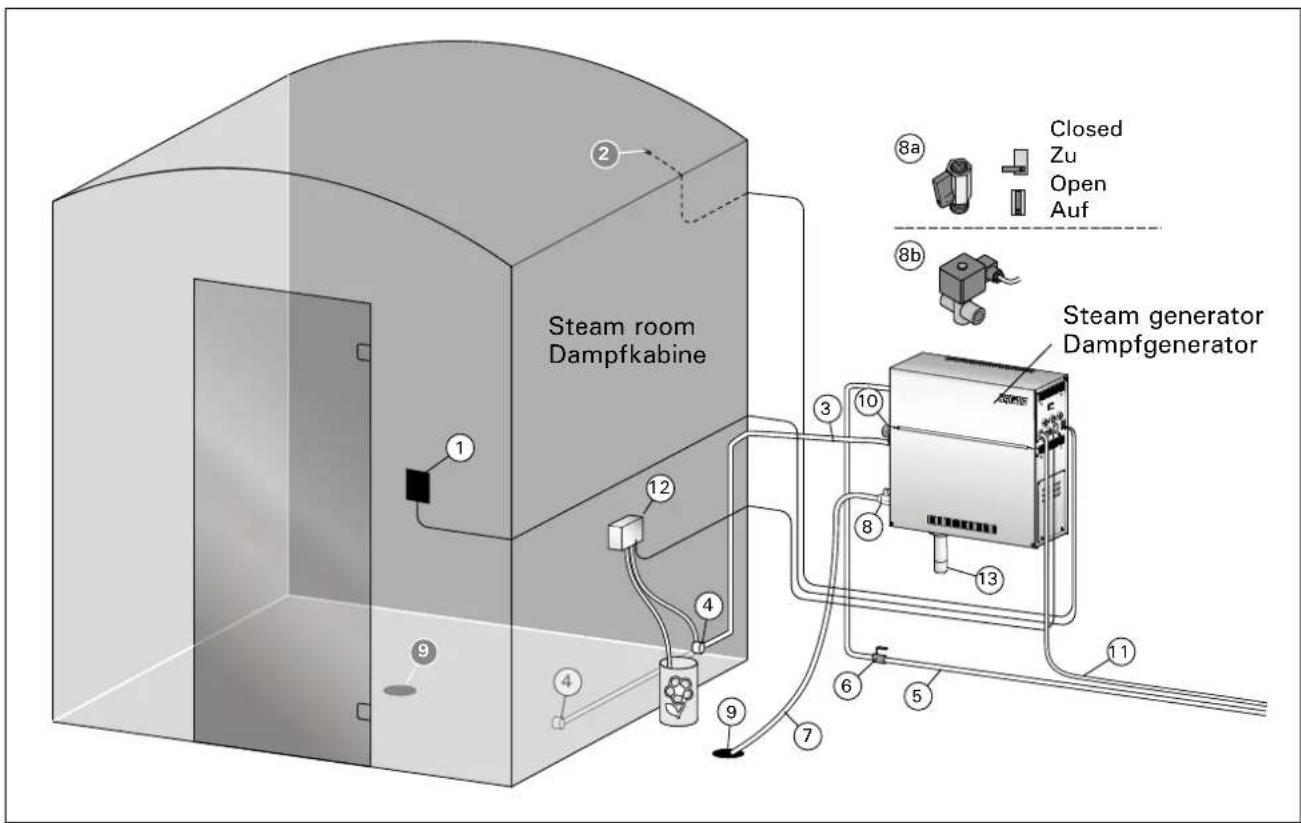

1.1. Komponenten des Dampfgeneratorsystems

6. Wasserzuleitungsventil

7. Wasserabflussrohr

12. Duftkonzentratpumpe (optional)

13. Auffangbecher für Ablagerungen

• Die Hähne, Rohre und Dampfdüsen des Dampf- generators werden im Betrieb sehr heiß. Berüh- ren Sie sie nicht mit bloßen Händen.
• Der Dampf aus den Dampfdüsen ist kochend heiß. Verbrennen Sie sich nicht die Haut.
• Wenn die Dampfdüsen und/oder die Dampfrohre blockiert sind, lässt der Dampfgenerator den Dampf über das Auslassventil ab. Das Auslassventil darf nicht blockiert werden.
• Nehmen Sie keine elektrischen Geräte mit in die Dampfkabine.
• Achten Sie darauf, dass die Dampfkabine nach der Benutzung richtig trocknet.EN DE

1.3. Verwendung des Dampfgenerators Bevor Sie das Gerät einschalten, stellen Sie sicher, dass sich keine Fremdgegenstände in der Dampf- kabine befinden. Vergewissern Sie sich, dass der Dampf frei aus der Düse austreten kann. Öffnen Sie das Sperrventil der Wasserzuleitung. Der Dampfgenerator ist mit einem separaten Be- dienfeld ausgestattet. Wenn die Tasten auf dem Bedienfeld leuchten, befindet sich das Gerät im Standby-Modus. Falls die Tasten nicht leuchten, überprüfen Sie, ob der Hauptschalter für die Stromversorgung eingeschaltet ist. Bedienfeld WiFi Verbindung Temperatur Wartung Einschaltzeit Tastensperre Wert verringern* Modus wechseln Wert erhöhen* Verdampfer I/O Beleuchtung I/O Belüftung I/O

• Gedrückt halten, damit die Werte sich schneller ändern Dampfgenerator ein 1.3. Using the Steam Shower Column Before starting the device, make sure that there are no objects in the steam room that do not belong there. Make sure that the steam vents freely from the nozzle. Open the water supply pipe valve. The steam generator is equipped with a separate control panel. The device is in standby mode when the buttons on the control panel are lit. If the buttons do not light up, check that the main switch is turned on. Control panel WiFi connection Temperature Service On-time Key lock Value decrease* Mode change* Value increase* Steam generator I/O Lighting I/O Fan I/O

• Press and hold to make the value change faster. Steam generator on Press the steam generator ON/OFF button. 40 C 22 C 1:00 The set temperature is displayed first, after which the display switches to current steam room temperature. The steam generator starts filling the water reservoir and warms up. The steam generation pauses when the steam generator takes water in the water reservoir and when the temperature in the steam room rises to the desired value. Settings Press the MENU button to open the settings menu. Drücken Sie die EIN/AUS-Taste des Dampfgenerators. 40 C 22 C 1:00 Zuerst wird die eingestellte Temperatur angezeigt, danach wechselt die Anzeige zur aktuellen Dampfkabinentemperatur. Der Dampfgenerator beginnt mit dem Füllen des Wasserbehälters und wärmt sich auf. Die Dampferzeugung wird unterbrochen, wenn der Dampfgenerator Wasser in den Wasserbehälter einfüllt und die Temperatur in der Dampfkabine auf den gewünschten Wert ansteigt. Einstellungen Drücken Sie die MENU-Taste, um das Einstellungsmenü zu öffnen.EN

Voreingestellte Zeiteinstellung (zeitgesteuertes Einschalten). Drücken Sie die Taste +, bis Sie die maximale Einschaltzeit überschritten haben. Wählen Sie die gewünschte Zeit mit den Tasten - und + aus. Die Zeit ändert sich in 1h-Schritten. Drücken Sie zum Beenden die MENU-Taste. Dampfgenerator aus Der Dampfgenerator schaltet sich aus und wechselt in den Standby-Modus, wenn die I/O-Taste gedrückt wird, die Einschaltzeit abgelaufen ist oder ein Fehler auftritt. Zusätzliche Einstellungen Öffnen Sie das Einstellungsmenü, indem Siegleichzeitig die Taste -, MENU und + drücken. Halten Sie die Tasten 5 Sekunden lang gedrückt. Hinweis! Im Standbye Modus leuchten die Tasten nicht. S-01 1:00 Maximale Einschaltzeit. Die maximale Einschaltzeit kann mit den Tasten + und - geändert werden. Der Einstellbereich beträgt 1 bis 24 Stunden. Drücken Sie die MENU-Taste. S-02 OFF Speicher für Stromausfälle. Die Optionen nach einem Stromausfall sind: ON1: Das Gerät startet neu. Der Timer läuft dort weiter, wo er vor dem Stromausfall war. ON2: Das Gerät startet neu. Der Timer wird zurückgesetzt. OFF: Das Gerät startet nach einem Stromausfall nicht neu. Hinweis! Die Sicherheitsvorschriften für den Stromausfallspeicher sind je nach Region unterschiedlich. Drücken Sie die MENU-Taste. S-03 OFF Aktivierung des automatischen Auslassventils (optional). Automatisches Auslassventil: ON Manuelles Auslassventil: OFFEN DE

• Steam generator on or off Press the MENU button S-09 Temperature unit Change the setting with the - and + buttons. CELS (Celsius) FAHr (Fahrenheit) Press the MENU button S-10 Dehumidifying When the dehumidifying mode is on, dehumidifying interval will begin when the steam generator is switched off. Length of the dehumidifying period is 1 h. OFF > Dehumidifying OFF ON > Dehumidifying ON Press the MENU button S-11 Display brightness Use the - and + buttons to adjust the dispaly brightness. Press the MENU button Drücken Sie die MENU-Taste. S-04 OFF Spülintervall. Wenn das automatische Auslassventil aktiviert wurde, können Sie das Spülintervall mit der Minustaste – und der Plustaste + ändern. Die Einstellung lässt sich zwischen 0,5, 1, 2 und 4 Stunden ändern ( 1.6.). Drücken Sie die MENU-Taste. S-05

Gesamtbetriebsstunden. Die Anzeige zeigt an, wie viele Stunden das Gerät in Betrieb war. Drücken Sie die MENU-Taste. S-06

Wartungszyklus. Die Anzeige zeigt an, vor wie vielen Stunden die Wartung durchgeführt wurde. Setzen Sie den Zähler nach der Wartung zurück, indem Sie die Taste - 5 Sekunden lang drücken. Die Betriebszeit kann durch gleichzeitiges Drücken der Tasten - und + geändert werden. Drücken Sie die MENU-Taste. S-07 Manuelle Wassersteuerung. Mit den Tasten + und - können Sie Wasser hinzufügen und ablassen, z. B. beim Reinigen des Wasserbehälters, bei der Störungsbeseitigung oder Wartung. Drücken Sie die MENU-Taste. S-08 Wahl der Fernstartfunktion PULS:

• Kurzes Drücken: Dampfgenerator einschalten

• Kurzes Drücken: Dampfgenerator ausschalten I-O:

• Dampfgenerator ein oder aus Drücken Sie die MENU-Taste. S-09 Temperatureinheit: Mit den Tasten und können Sie die Einstellungen ändern. CELS (Celsius) FAHr (Fahrenheit) Drücken Sie die MENU-Taste. S-10 Entfeuchtung. Wenn der Entfeuchtungsmodus eingeschaltet ist, beginnt das Entfeuchtungsintervall, wenn der Dampfgenerator ausgeschaltet wird. Die Entfeuchtungsdauer beträgt 1 Stunde. OFF > Entfeuchtung AUS ON > Entfeuchtung EIN Drücken Sie die MENU-Taste. S-11 Helligkeit der Anzeige. Verwenden Sie die Tasten - und +, um die Helligkeit der Anzeige einzustellen. Drücken Sie die MENU-Taste.EN

rST OFF S-CO WLAN-Verbindung. Verbinden Sie mithilfe der MyHarvia-App das Bedienfeld mit dem WLAN. Mit den Tasten - und + können Sie die Einstellungen ändern. Ausführlichere Anweisungen finden Sie in der MyHarvia-App. OFF (AUS) > Die WLAN-Verbindung ist deaktiviert (die WLAN-Kontrollleuchte auf dem Bedienfeld leuchtet nicht). On (EIN)> Die WLAN-Verbindung ist aktiviert (die WLAN-Kontrollleuchte auf dem Bedienfeld leuchtet). COnn (Verb.) > Der Verbindungsmodus ist aktiviert. Drücken Sie die MENU-Taste. Das Steuergerät schaltet in den Standby- Modus. Beleuchtung Die Beleuchtung der Sauna/ Dampfkabine kann so verdrahtet werden, dass sie über das Bedienfeld gesteuert werden kann (max. 100W/230 V ~). Schalten Sie die Beleuchtung durch Drücken der Taste am Bedienfeld ein/aus. Lüftung Wenn in der Sauna/Dampfkabine ein Ventilator installiert ist, kann dieser über das Bedienfeld ein- und ausgeschaltet werden (max. 100 W/230 V ~). Schalten Sie den Ventilator durch Drücken der Taste am Bedienfeld ein/aus. Tastensperre des Bedienfelds Halten Sie die Tasten Dampfgenerator und Licht drei Sekunden lang gedrückt. Die Tastensperre kann nur im Standby-Modus aktiviert werden. Die Tastensperre verhindert auch den Fernstart. Auf Werkseinstellungen zurücksetzen

Wenn sich das Bedienfeld im Standby- Modus befindet, halten Sie die Tasten Dampfgenerator, Licht und Ventilator 5 Sekunden lang gedrückt. Die Statusmeldung rSt OFF wird angezeigt. Drücken Sie +, um den Reset-Status auf EIN zu stellen. Drücken Sie die MENU-Taste, um einen automatischen Reset durchzuführen.

The device rinses and discharges the water reservoir automatically when the steam generator is turned off. The discharging takes about 5 minutes. 1.4. Duftkonzentratpumpe (optional) Wenn die Duftkonzentratpumpe eingeschaltet ist, gibt Sie Duftstoffe an das Dampfrohr ab. Die Duft- konzentratpumpe wird über das Bedienfeld gesteu- ert.

• Befestigen Sie den Ansaugschlauch der Pumpe am Duftstoffbehälter, bevor Sie den Dampfgenerator einschalten.

• Bei der Erstnutzung gelangen die Duftstoffe erst nach einiger Zeit in die Dampfkabine, da diese zuvor erst das komplette Rohrleitungssystem durchlaufen müssen. Tipp: Sie können diesen Vorgang beschleunigen, indem Sie zuvor die maximale Menge bzw. Intensität für die Zugabe von Duftstoffen auf dem Bedienfeld einstellen.

• Stellen Sie sicher, dass der Duftkonzentrat- behälter während des Betriebs nicht vollkommen geleert wird: Die Pumpe darf nicht ohne Duftkonzentrat betrieben werden!

• Verwenden Sie ausschließlich Duftkonzentrate, die für die Verwendung mit Dampfgeneratoren vorgesehen sind. Befolgen Sie die Anweisungen auf der Verpackung des Duftkonzentrats. 1.5. Beleuchtung Die Beleuchtung der Dampfkabine kann so ein- gestellt werden, dass sie vom Bedienfeld des Dampfgenerators aus gesteuert werden kann (max 100 W/230 V~). Schalten Sie die Lampen ein oder aus, indem Sie die Taste auf dem Bedienfeld drücken. 1.6. Automatisches Auslassventil (optional) Das automatische Auslassventil hilft Ihnen dabei, Probleme durch Wasserverunreinigungen zu ver- meiden. Funktion des automatischen Auslassven- tils:

1. Spülen der Wasserauslassrohre

Das Gerät spült Ablagerungen und Verunreini- gungen aus den Wasserauslassrohren, die sich darin angesammelt haben. Der Spülvorgang er- folgt bei jedem 5. Mal, wenn das Gerät Wasser aufnimmt.

2. Wassertank spülen (S-04)

Je nach ausgewähltem Spülintervall lässt das Gerät den Wassertank ab und füllt ihn mit sauberem Wasser. Diese Funktion wurde spe- ziell für öffentliche Einrichtungen, Hotels usw. entwickelt, in denen der Dampfgenerator in der Regel über mehrere Stunden hinweg genutzt wird. Der Spülvorgang dauert über 5 Minuten. Während dieser Zeitspanne erzeugt das Gerät keinen Dampf.

3. Ablassen des Wassertanks nach der Benutzung

Wenn der Dampfgenerator ausgeschaltet wird, führt das Gerät automatisch einen Vorgang aus, bei dem der Wassertank gespült und ab- gelassen wird. Dieser Vorgang dauert circa 5 Minuten.EN

1.7. Fernbedienung Der Dampfgenerator kann über die MyHarvia-An- wendung ferngesteuert werden, sobald die Verbin- dung hergestellt ist. Die Fernbedienung ist möglich, wenn „rc on“ auf dem Bedienfeld angezeigt wird. Voreingestellte Zeiteinstellung (zeitgesteuertes Ein- schalten): Wenn das Gerät so eingestellt ist, dass es mit der voreingestellten Zeitfunktion startet, kann es nicht ferngesteuert werden. Sobald das Ge- rät eingeschaltet ist, kann es mit der Fernbedienung wieder ausgeschaltet werden. Entfeuchtung: Wenn die Heizung ferngesteuert aus- geschaltet und die Entfeuchtung aktiviert ist, be- ginnt die Entfeuchtung und kann nicht ferngesteu- ert gestoppt werden. Energiesparmodus: Wenn innerhalb von 30 Minuten keine Taste gedrückt wird, wird der Energiespar- modus aktiviert. Nur die Tastenbeleuchtung des Dampfgenerators leuchtet (die Statusmeldung „rc on“ wird angezeigt, wenn der Fernbedienungsmo- dus aktiviert ist) . FOTA (Firmware Over the Air): Die neueste Version der Firmware des Xenio WiFi-Bedienfelds wird auto- matisch auf das Bedienfeld heruntergeladen. Der Dampfgenerator lässt sich auch über eine sepa- rate Fernbedienung einschalten, die sich beispiels- weise an der Hotelrezeption anbringen lässt. S-08

1.7.1. Mobile MyHarvia-Anwendung

DerMyHarvia ist eine mobile Anwendung, mit der Sie die Funktionen des Xenio-WiFi-Bedienfelds fern- steuern können. Mit der mobilen MyHarvia-Anwen- dung können Sie:

• Das Gerät ein- und ausschalten.

• Zubehör ein- und ausschalten (Licht, Lüftung).

• Die Temperatur einstellen und überwachen.

• Die Luftfeuchtigkeit einstellen und überwachen.

• Die Statusinformationen einsehen.

• Einen geplanten Start einstellen. Sie können eine beliebige Anzahl von Geräten mit der MyHarvia-App verbinden.Mit der App können Sie mehrere Saunen über das Xenio WiFi-Bedienfeld steuern, z. B. eine Sauna in Ihrem Wohnhaus und eine Sauna in Ihrem Ferienhaus. Hauptansicht von MyHarvia:

2. Geräteeinstellungen

3. Zeitgesteuertes Einschalten

5. Einstellen der Saunatemperatur

6. Aktuelle Saunatemperatur

8. Verdampfer EIN / AUS

9. Einstellen des Verdampfers

10. Funktionen EIN/AUS

12. Benutzerprofil und Einstellungen

13. Status-/FehlermeldungenEN DE

1.7.2. Installieren der MyHarvia-App

1. Laden Sie die MyHarvia-App von Google Play

oder vom App Store herunter.

2. Erstellen Sie ein MyHarvia-Konto und

registrieren Sie es.

3. Melden Sie sich bei Ihrem MyHarvia-Konto an

Achtung! Aufgrund lokaler Beschränkungen kann MyHarvia nicht in allen Ländern heruntergeladen werden. Verbinden von MyHarvia und des Xenio WiFi-Bedi- enfelds

• Das erste Gerät wird direkt nach Ihrer Anmeldung bei Ihrem Konto verbunden. Folgen Sie den Anweisungen in der App.

• Anschließend können Sie weitere Geräte koppeln, indem Sie im Menü „Home“ (Startseite) „+ Add new“ (Neues Gerät hinzufügen) auswählen. Folgen Sie den Anweisungen in der App. 1.8. Wartung des Dampfgenerators Der Nutzer kann folgende Instandhaltungsmaßnah- men durchführen:

• Entleerung der Bodenwanne (Punkt 1.8.1)

• Reinigung des Wasserfüllstandsfühler (Punkt

• Kalkentfernung (Punkt 1.8.3) Wenn seit der letzten Wartung 200 Stunden vergangen sind, blinkt die Zeit-Kontrollleuch- te. (S-06) Alle anderen Wartungsarbeiten müssen von qualifi- ziertem technischen Personal durchgeführt werden. Dampfgeneratoren für gemeinschaftliche, öffentli- che und vergleichbare Nutzung müssen mindestens zweimal im Jahr gründlich gewartet werden (Über- prüfung und Reinigung von Tank, Heizelementen und Oberflächenfühler).

Figure 2. Sediment cup emptying Abbildung 2 Auffangbecher für Ablagerungen

1.8.1. Auffangbecher für Ablagerungen

Vorsicht! Verbrennungs- und Verbrühungs- gefahr durch heiße Teile und Wasserdampf! Nehmen Sie den Auffangbecher für Ablagerungen nicht aus dem Gerät, während dieses benutzt wird. Nehmen Sie den Auffangbecher für Ablagerungen erst aus dem Gerät, wenn dieses vollständig abge- kühlt ist. Im unteren Bereich des Geräts befindet sich ein Auffangbecher für Ablagerungen, der Wasserverun- reinigungen aufnimmt. Leeren Sie den Becher aus, wenn er voll ist.

1. Stellen Sie sicher, dass der Wassertank leer ist.

2. Schalten Sie den Hauptschalter für die

Stromversorgung des Dampfgenerators aus (Abbildung 2).

3. Stellen Sie einen Eimer unter den Auffangbecher

für Ablagerungen. Es kann etwas Wasser aus den Rohrleitungen laufen, wenn der Auffangbecher für Ablagerungen abgenommen wurde.

4. Lösen Sie die Klemmschelle des Auffangbechers.

5. Ziehen Sie nun den Auffangbecher ab. Leeren Sie

ihn aus und reinigen Sie ihn.

6. Schieben Sie den Auffangbecher an seine

ursprüngliche Position und ziehen Sie die Klemmschelle wieder fest. Die Abkühlung kann mit der Funktion S-07 beschleunigt werden, die kaltes Wasser durch den Dampfgenerator leitet.

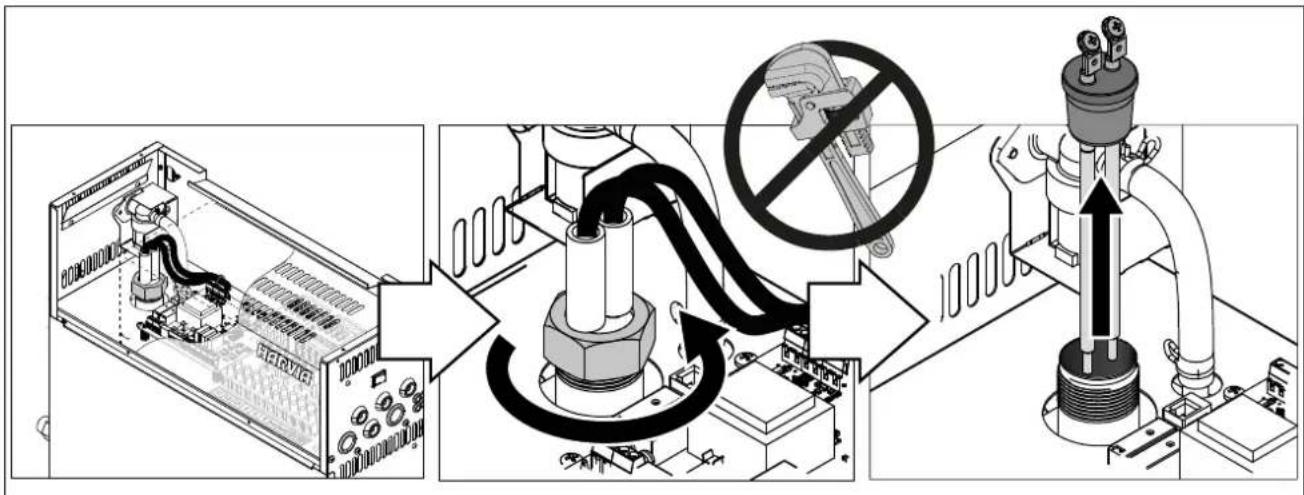

1.8.2. Reinigung des Wasserfüllstandsfühler

Entfernen Sie Kalkrückstände durch abwischen oder bei Bedarf durch Abschleifen mit feinkörnigem Schleifpapier. Prüfen Sie, ob die Silikonüberzüge der Messstäbe unversehrt sind. Bei Bedarf den Füh- ler austauschen.

Leitungswasser enthält Verunreinigungen, z.B. Kalk, die mit der Zeit die inneren Komponenten des Dampfgenerators zusetzen können. Der Kalkgehalt des Wassers (Wasserhärte) und somit der Entkal- kungsbedarf ist je nach Region unterschiedlich. Bei hartem Leitungswasser wird empfohlen, einen Wasserenthärter im Wasserleitungssystem des Ge- bäudes zu installieren. Die Anforderungen an die Wasserhärte sind in Tabelle 1 aufgelistet. Entkalkung mit Zitronensäurelösung Die Dämpfe der Zitronensäurelösung sind gesund- heitlich unbedenklich. Neben Zitronensäure können Sie auch andere handelsübliche Entkalker verwen- den. Befolgen Sie dabei stets die Anweisungen auf der jeweiligen Packung.

1. Mischen Sie 50 bis 80 Gramm Zitronensäure mit

2. Schalten Sie den Dampfgenerator ein, und lassen

Sie ihn 10 Minuten lang eingeschaltet.

3. Schalten Sie den Dampfgenerator mit dem

Hauptschalter aus (siehe Abbildung 2).

4. Entfernen Sie den oben auf dem Dampfgenerator

befindlichen Wasserfülltstandsfühler (siehe Punkt

5. Gießen Sie eine Zitronensäurelösung in den

Wasserbehälter und befestigen Sie den Fühler wieder an seinem Platz.

6. Lassen Sie die Lösung eine Stunde lang einwirken.

7. Schalten Sie den Hauptschalter ein. Wenn der

Speicher für Stromausfälle eingeschaltet ist, startet der Dampferzeuger ohne Drücken der Taste 1. Spülen (manuelles Auslassventil)

8. Entleeren Sie den Wassertank, und schließen

Sie das Auslassventil.

9. Schalten Sie den Dampfgenerator mit der

Taste 1 ein, und lassen Sie ihn 10 Minuten lang eingeschaltet.

10. Schalten Sie den Dampfgenerator mit der

Taste 1 aus, entleeren Sie den Wassertank, und schließen Sie das Auslassventil. Spülen (automatisches Auslassventil)

8. Schalten Sie den Dampfgenerator mit der

Taste 1 ein, und lassen Sie ihn 10 Minuten lang eingeschaltet.

9. Schalten Sie den Dampfgenerator mit der

Taste 1 aus, und lassen Sie ihn 5 Minuten lang ausgeschaltet.EN

Error message and fixing Fehlermeldung und -behebung

Messkreis des Temperaturfühlers unterbrochen. Verkabelung und Anschlüsse der Stecker des Fühlers überprüfen.

Kurzschluss im Messkreis des Temperaturfühlers. Verkabelung und Anschlüsse der Stecker des Fühlers überprüfen.

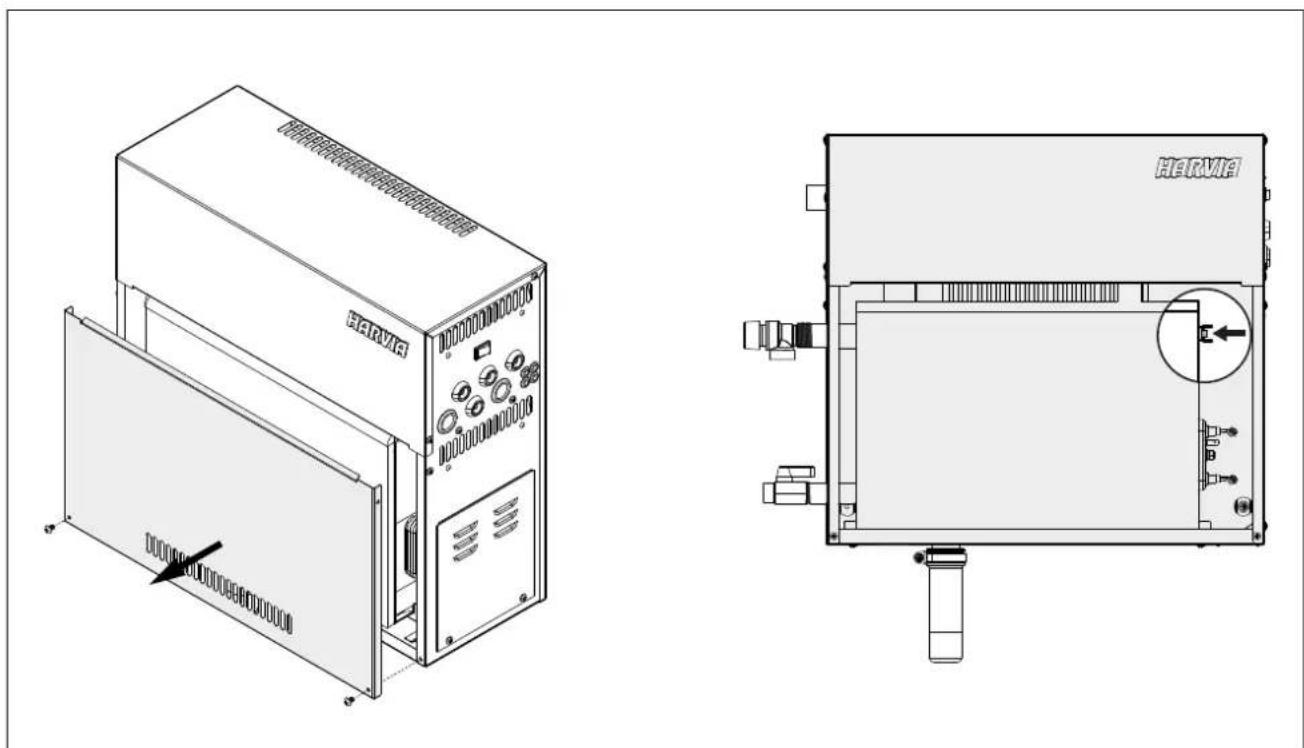

Messkreis des Überhitzungsschutzes unterbrochen. Reset-Taste des Überhitzungsschutzes drücken. Verkabelung und Anschlüsse der Stecker des Fühlers überprüfen.

Wasserfüllstand zu gering. Überprüfen Sie, ob sich Wasser im Messbecher befindet. Wasserzuleitung*, Magnetventil, Auslassventil und Oberflächenfühler überprüfen.

1.8.4. Reinigung der Dampfdüsen

Die Dampfdüsen können mit milder Seifenlösung gereinigt werden. 1.9. Störungsbeseitigung Wenn ein Fehler auftritt, werden auf dem Bedien- feld eine Gerätenummer und eine Fehlermeldung angezeigt, die Ihnen beim Erkennen und Beheben des betreffenden Fehlers helfen. Der Benutzer kann ausschließlich die Punkte überprüfen, die mit einem Sternchen (*) mar- kiert sind. Alle anderen Wartungsmaßnahmen müs- sen von qualifiziertem technischen Personal durch- geführt werden.

Water level low. Check if there is water in the measurement cup. Check the water inlet*, solenoid valve, discharge valve, and the water level sensor. Table 1. Water quality requirements Tabelle 1. Anforderungen an die Wasserqualität Water properties Wassereigenschaft Effect Wirkung Recommendation Empfehlung Humus concentration Humusgehalt Colour, taste, precipitates Farbe, Geschmack, Ablagerungen <12 mg/l Iron concentration Eisengehalt Colour, odour, taste, precipitates Farbe, Geruch, Geschmack, Ablagerungen <0,2 mg/l Manganese (Mn) concentration Mangangehalt (Mn) Colour, odour, taste, precipitates Farbe, Geruch, Geschmack, Ablagerungen <0,10 mg/l Hardness: most important substances are magnesium (Mg) and lime, i.e. calcium (Ca) Wasserhärte: Die wichtigsten Stoffe sind Magnesium (Mg) und Kalk, d.h. Kalzium (Ca) Precipitates Ablagerungen Ca: <100 mg/ Chloride-containing water Chloridhaltiges Wasser Corrosion Korrosion Cl: <100 mg/l Chlorinated water Gechlortes Wasser Health risk Gesundheitsschädlich Forbidden to use Darf nicht verwendet werden Seawater Salzwasser Rapid corrosion Rasche Korrosion Forbidden to use Darf nicht verwendet werden Arsenic and radon concentration Arsen- und Radonkonzentration Health risk Gesundheitsschädlich Forbidden to use Darf nicht verwendet werden Flow rate in the incoming water pipe (measuring: let the water run from the incoming pipe for one minute and measure the amount of water) Durchfluss in der Wasserzuleitung (Messung: Lassen Sie das Wasser eine Minute lang aus der Zuleitung laufen, und messen Sie die Wassermenge.) Flow too slow: breaks in steam generation Flow too fast: water running from the steam pipe Durchfluss zu gering: Unterbrechung der Dampferzeugung Durchfluss zu hoch: Wasser läuft aus dem Dampfrohr 8–12 l/minEN DE

Nach dem Abschluss des Spül- und Ablassvorgangs befindet sich immer noch Wasser im Wassertank. Überprüfen Sie, ob sich Wasser im Messbecher befindet. Überprüfen Sie das Auslassventil und den Fühler für den Wasserfüllstand.

Ausfall der Verbindung zwischen Bedienfeld und Dampfgenerator. Verkabelung und Stecker überprüfen. E10 Wassertank nach dem Spülen leer. Überprüfen Sie, ob sich Wasser im Messbecher befindet. Wasserzuleitung*, Magnetventil, Auslassventil und Oberflächenfühler überprüfen. E11 Wassertank zu Beginn des Füllens voll (Einschalten/Ausschalten/Spülzyklus). Auslassventil und Oberflächenfühler überprüfen. E13 Zu häufiges Auffüllen innerhalb von fünf Minuten. Wasserzuleitung*, Durchfluss*, Magnetventil, Auslassventil und Oberflächenfühler überprüfen. E14 Auch 10 Minuten nach dem Einschalten des Geräts wurde kein ausreichender Wasserfüllstand erreicht. Reinigen Sie den Messbecher und überprüfen Sie die Verkabelung. E15 Beim Verdampfen wird kein ausreichender Wasserfüllstand erreicht. Überprüfen Sie das Wassereinlass-* und -auslassventil. Die WLAN-Kontrollleuchte ist aus: Die WLAN-Verbindung im S-CO-Setup-Menü ist deaktiviert. Die WLAN-Kontrollleuchte ist an: Die WLAN- Verbindung ist aktiv. Die Verbindungen zum Router und zur MyHarvia-Cloud funktionieren Die WLAN-Kontrollleuchte auf dem Bedienfeld blinkt 3 mal hintereinander: Die WLAN- Verbindung ist aktiviert, aber es besteht keine Netzwerkverbindung zur MyHarvia-Cloud. Überprüfen Sie die Netzwerkverbindung. Versuchen Sie, Ihren Router neu zu starten. Die WLAN-Kontrollleuchte auf dem Bedienfeld blinkt alle 5 Sekunden: Die WLAN- Verbindung ist aktiviert, aber es besteht keine Netzwerkverbindung zwischen dem Bedienfeld und dem Router. Versuchen Sie, die Verbindung zu reparieren, indem Sie die WLAN-Verbindung im S-CO-Setup-Menü des Bedienteils aus- und wieder einschalten. Die Wartungsanzeige beginnt zu blinken, wenn seit der letzten Wartung 200 Stunden vergangen sind. Führen Sie die Wartung durch. Setzen Sie den Zähler nach erfolgter Wartung zurück. Verschiedene Fehler: Auf dem Display laufen Fehlermeldungen durch. Der Wassertank riecht nach Duftstoffen: Überprüfen Sie, dass keine Duftstoffe aus dem Dampfrohr in den Wassertank fließen können. Störung des Bedienfelds: Werkseinstellungen wiederherzustellen

3. Überdruckventil G½"

4. Anschluss des Dampfrohrs G¾"

5. Auffangbecher für Ablagerungen

Optionale Teile und Zubehör:

8. Automatisches Auslassventil G½"

9. Verbindungsstück für die Duftkonzentratpumpe

10. Duftkonzentratpumpe

Figure 3.Abbildung 3.

2. INSTALLATIONSANLEITUNG

1,5–4,0 bar 2.1. Prior to Installation Prior to installing the steam generator, study the instructions for installation, and check the follow- ing points:

• The fuses and connecting cables meet the regulations and their measurements match table 2.
• The installation place of the steam genera- tor must meet the minimum requirements for safety distances given in figure 4 and the place must be as defined in section 2.2. 2.1. Vor der Montage Bevor Sie den Dampfgenerator installieren, lesen Sie sich die Montageanleitung durch, und prüfen Sie folgende Punkte:
• Die Leistung des Dampfgenerators muss dem Volumen der Dampfkabine entsprechen. Tabelle 2 enthält Richtwerte für das minimale und maximale Volumen für jeden Dampfgenerator und jedes Wandmaterial.
• Die Versorgungsspannung muss sich für den Dampfgenerator eignen.
• Die Sicherungen und Anschlusskabel müssen vorschriftgemäß sein. Ihre Abmessungen müssen den Angaben in Tabelle 2 entsprechen.
• Am Aufstellort des Dampfgenerators müssen die in Abbildung 4 angegebenen Mindest- Sicherheitsabstände erfüllt sein. Der Aufstellort muss die in Abschnitt 2.2. beschriebenen Bedingungen erfüllen.EN DE

• You can place the steam generator in lower space by turning mounting parts to horizontal plane and cutting the sediment cup smaller (figure 4). Fasten the steam generator firmly to the wall or to the basis with screws suitable for the material. min. 200 mm 460 mm 435 mm 210 mm min. 250 mm min. 100 mm min. 150 mm min. 130 mm Figure 4. Installation measurements Abbildung 4. Montageabmessungen 2.2. Installationsort und Montage Der Dampfgenerator muss in einem trockenen Raum aufgestellt werden. Der Dampfgenerator darf nicht an Orten aufgestellt werden, an denen Frostgefahr besteht oder er schädlichen Substanzen ausgesetzt sein könnte. Die maximale Umgebungstemperatur für das Gerät beträgt 30 °C.

• Der Raum muss über einen Bodenabfluss für das Abwasser verfügen. Montieren Sie das Gerät nicht direkt über dem Abfluss, da der aus dem Abfluss aufsteigende Dampf in den Dampfgenerator eindringen und dessen Funkti- on beeinträchtigen kann.

• Wenn der Dampfgenerator in einem Gehäuse oder einem geschlossenen Raum installiert wird, muss um das Gerät herum eine ausreichende Belüftung gewährleistet sein.

• Wenn Sie das Gerät auf dem Boden montieren möchten, richten Sie die Befestigungsteile waagerecht aus und kürzen den Auffangbecher für Rückstände (Abbildung 4). Befestigen Sie den Dampfgenerator mit für den je- weiligen Wand- oder Bodentyp geeigneten Schrau- ben fest an der Wand bzw. am Boden. min. 70 mm

Install the temperature sensor to the steam room ceiling or to a wall 1700–3000 mm above the floor level. Drill a 7.5 mm diameter hole, push the sensor into the hole, and seal with silicone. Do not install the sensor near doors or ventilation openings. The allowed area is shown in figure 5. 2.3. Wasserzufuhr- und -ablassrohre Siehe Abbildung 3. Die Wasserzuleitung muss mit einem Sperrventil und Rohrtrenner versehen wer- den. Das Abflussrohr des Dampfgenerators muss zum Bodenabfluss des Aufstellraums geführt werden. Das Abwasser darf nicht in die Dampfkabine geleitet werden, da es sehr heiß ist (70 °C)! Installieren Sie die Rohrleitungen so, dass sie vom Dampfgenerator weg geneigt sind. 2.4. Elektrische Anschlüsse Der Dampfgenerator darf nur von einem autorisier- ten, qualifizierten Elektriker unter Beachtung der aktuell gültigen Vorschriften an das Stromnetz an- geschlossen werden. Die Schaltverbindungen sind in Abbildung 9 dargestellt.

2.4.1. Installieren des Temperaturfühlers

Installieren Sie den Temperaturfühler an der Decke der Dampfkabine oder in einer Höhe von 1700 bis 3000 mm über dem Boden an einer Wand. Bohren Sie ein Loch mit 7,5 mm Durchmesser, schieben Sie den Fühler hinein, und dichten Sie die Öffnung mit Silikon ab. Installieren Sie den Fühler nicht in der Nähe von Türen oder Belüftungsöffnungen. Der zulässige Be- reich ist in Abbildung 5 dargestellt. 500 mm 1700 mm 7,5 mm SILICONE Figure 5. Placing the temperature sensor Abbildung 5. Anbringen des TemperaturfühlersEN DE

Empfohlene Dampfkabinengröße (m

• belüftet ** nicht belüftetEN

• Do not turn the flow down on all the valves. The steam must be able to flow freely from the nozzles. If there is a blockage in the steam nozzles and/or pipes, the steam will come out of the overpressure valve (Figure 3). The far end of the steam pipe must be tilted to- wards the steam room. There must be no excess bends, water pockets or cut offs in the pipes. Figure 7B. 2.6. Installing the Steam Nozzles Attach the steam nozzle to the end of the steam pipe and seal the steam pipe lead in with silicone. The nozzles should be placed 100–300 mm above the floor level. The thread size of the nozzle is G½” (female). Figure 7A. Point the opening of the nozzle downwards. Make sure the steam does not burn the bath- ers. Place the nozzles so that one can not touch them by accident. 2.5. Dampfrohre Der Dampf aus dem Dampfgenerator wird über Kupferleitungen in die Dampfkabine geleitet. Der minimale Innendurchmesser des Dampfrohrs be- trägt 15 mm. Sie können den Dampfgenerator über einen transparenten Silikonschlauch mit einem In- nendurchmesser von 25 mm mit einem Kupferrohr verbinden. Transparente Schläuche ermöglichen ein ein- facheres Erkennen von potentiellen Proble- men. Die Rohre müssen sorgfältig isoliert wer- den. Die ordnungsgemäß isolierten Dampfrohre dür- fen maximal 10 Meter lang sein. Es wird empfoh- len, den Dampfgenerator so nahe wie möglich an der Dampfkabine zu platzieren, um die Länge der Dampfrohre zu verkürzen. Wenn mehrere Dampfdüsen verwendet werden, muss jedes zu den Dampfdüsen führende Dampf- rohr mit einem Durchflussregelungsventil verse- hen werden, damit der Dampf in der Dampfkabine gleichmäßig verteilt wird. Abbildung 7A. Einstellen der Ventile:

• Drehen Sie alle Ventile vollständig auf.

• Wenn aus einem der Ventile deutlich mehr Dampf als aus den anderen austritt, verringern Sie den Durchfluss für dieses Ventil.

• Verringern Sie den Durchfluss nicht für alle Ventile. Der Dampf muss frei durch die Düsen strö- men können. Wenn die Dampfdüsen und/ oder die Dampfrohre blockiert sind, tritt der Dampf aus dem Überdruckventil aus (Abbildung 3). Das abgewandte Ende des Dampfrohrs muss in Richtung der Dampfkabine geneigt sein. Die Rohre dürfen keine übermäßigen Biegungen, Wasserta- schen oder Verengungen aufweisen. Abbildung 7B. 2.6. Montage der Dampfdüsen Bringen Sie die Dampfdüse am Ende des Dampf- rohrs an, und dichten Sie die Einführung des Dampfrohrs mit Silikon ab. Die Düsen sollten 100 bis 300 mm über dem Boden platziert werden. Die Gewindegröße der Düse ist G½” (Innengewinde). Abbildung 7A. Richten Sie die Öffnung der Düse nach unten. Stellen Sie sicher, dass der Dampf die Baden- den nicht verbrühen kann. Bringen Sie die Düsen so an, dass sie nicht versehentlich berührt werden können. A B C 100–300 mm Control valve Regelventil Figure 7. Steam nozzles and pipes Abbildung 7. Dampfdüsen und -rohreEN DE

2.7. Installing the Fragrance Pump The fragrance pump is installed to feed fragrance into the steam pipe. The joint between the feeding tube and the steam pipe must be as close to the steam nozzle as possible. By doing this, as little fragrance residue as possible will accumulate in the steam pipe in the course of time. See figure 3. See figure 6 for electrical connections. 2.8. Installing the Automatic Discharge Valve See figure 3. See figure 6 for electrical connections. When tightening the joint hold tight on the hose of steam generator and do not let it spin. After instal- lation, activate the automatic discharge valve from the control panel (S-03). 2.7. Montage der Duftkonzentratpumpe Die Duftkonzentratpumpe wird installiert, um Duft- stoffe an das Dampfrohr abzugeben. Das Verbin- dungsstück zwischen Zufuhr- und Dampfrohr muss so nah wie möglich an der Dampfdüse liegen. Da- durch gewährleisten Sie, dass sich im Dampfrohr mit der Zeit nur geringste Mengen an Duftstoffrück- ständen ablagern. Siehe Abbildung 3. Die Schalt- verbindungen sind in Abbildung 6 dargestellt. 2.8. Montage des automatischen Auslassventils Siehe Abbildung 3. Die Schaltverbindungen sind in Abbildung 6 dargestellt. Halten Sie den Schlauch des Dampfgenerators beim Festziehen des Verbin- dungsstücks gut fest, damit dieser sich nicht ver- dreht. Aktivieren Sie nach der Installation das auto- matische Auslassventil vom Bedienfeld (S-03). Figure 8. Fastening the control panel Abbildung 8. Befestigung des Bedienfelds 3,5 x 15 mm

2.9. Installing the Control Panel The control panel is splashproof and has a small operating voltage. The panel can be installed in a dry area e.g. in the washing or dressing room, or in the living quarters. The panel can not be installed in the steam room. Figure 8. Conductor tubing (ø 30 mm) inside the wall struc- ture allows you to thread the data cable hidden within the wall – otherwise the installation will have to be on the wall surface. 2.10. Resetting the Overheat Protector The reason for the going off must be deter- mined before the button is pressed. The over- heat protector may be reset only by a professional maintenance person. Figure 9. Resetting the Overheat Protector Abbildung 9. Zurücksetzen des Überhitzungsschutzes 2.9. Montage des Bedienfelds Das Bedienfeld ist spritzwassergeschützt und hat eine niedrige Betriebsspannung. Das Bedienfeld lässt sich separat vom Dampfgenerator in einem trockenen Raum montieren, z. B. in einer Wä- schekammer, einem Umkleideraum oder im Wohn- bereich. Das Bedienfeld darf jedoch nicht in der Dampfkabine montiert werden. Abbildung 8. In wärmeisolierenden Röhren (ø 30 mm), die in die Wandstruktur eingearbeitet sind, können Sie das Datenkabel versteckt in der Wand verlegen. Anderenfalls muss das Datenkabel auf der Wand- oberfläche verlegt werden. 2.10. Zurücksetzen des Überhitzungsschutzes Bevor Sie den Knopf drücken, müssen Sie die Ursache für die Auslösung ermitteln. Der Überhitzungsschutz darf nur von qualifiziertem technischen Personal zurückgesetzt werden.EN DE

2 Sediment cup Auffangbecher für Ablagerungen ZSTM-170 1 3 Manual discharge valve Manuelles Auslassventil ZG-575 1 4 Overpressure valve Überdruckventil ZG-580 1 5 Water level sensor Fühler für den Wasserfüllstand ZSG-092 1 6 Nut Nuss ZSG-014 1 7 Solenoid valve Magnetventil ZG-379 1 8 Circuit board Leiterplatte WX645 1 9 Contactor Schaltschütz ZSK-778 2 10 Main switch Hauptschalter ZSK-684 1 11 Control panel Bedienfeld WX700 1 Optional parts and devices/Optionale Teile und Zubehör

Connection part for fragrance pump Verbindungsstück für die Duftkonzentratpumpe ZSTM-195
