Produkttyp	Dampfgenerator für Hamam
Marke	Harvia
Modell	HGD110XW
Stromversorgung	230 V ~
Temperaturbereich	30-55 °C
Maximale Betriebsdauer	1-24 Stunden
WiFi-Verbindung	Ja (Xenio WiFi)
Mobil-App	MyHarvia (iOS/Android)
Steuerung	Touch-Bedienfeld mit Bildschirm
Integrierte Beleuchtung	Ja, bis zu 100 W
Aroma-Diffusionspumpe	Optional
Automatisches Ablassventil	Optional
Erforderlicher Wasserdurchfluss	8-12 L/min
Wartung	Sedimentbehälter entleeren, Wasserstandssensor reinigen, entkalken
Sicherheit	Überdruckventil, Überhitzungssicherung, Temperatursensor
Garantie (privater Gebrauch)	2 Jahre
Ersatzteile	Erhältlich (siehe Anleitung)

Häufig gestellte Fragen - HGD110XW HARVIA

Wie starte ich den Dampfgenerator Harvia HGD110XW?

Stellen Sie sicher, dass das Absperrventil des Wasserzulaufschlauchs geöffnet ist. Drücken Sie die Ein-/Aus-Taste des Dampfgenerators auf dem Bedienfeld. Die eingestellte Temperatur wird angezeigt, danach zeigt die Anzeige die tatsächliche Temperatur der Dampfkabine an. Der Generator beginnt, den Tank zu füllen und zu heizen.

Wie stelle ich die gewünschte Temperatur in der Dampfkabine ein?

Drücken Sie die MENU-Taste auf dem Bedienfeld, dann verwenden Sie die + und - Tasten, um die Temperatur einzustellen. Der Einstellbereich beträgt 30 bis 55 °C. Drücken Sie erneut MENU, um zu bestätigen und zu verlassen.

Wie verwende ich die Timer-Funktion (programmierter Stopp)?

Wählen Sie im Menü die Option 'Programmierter Stopp'. Der Mindestwert beträgt 1 Stunde, der Höchstwert kann in den zusätzlichen Einstellungen auf bis zu 24 Stunden eingestellt werden. Verwenden Sie die + und - Tasten, um die Dauer einzustellen, dann drücken Sie MENU.

Wie verbinde ich den Generator mit der MyHarvia-App?

Laden Sie die MyHarvia-App auf Ihr Smartphone herunter. Erstellen Sie ein Konto und melden Sie sich an. Gehen Sie auf dem Bedienfeld zum Menü S-CO, um WiFi zu aktivieren (ON). Folgen Sie den Anweisungen in der App, um das Gerät zu koppeln. Die WiFi-Anzeige auf dem Bedienfeld blinkt während der Verbindung.

Was tun, wenn die Fehlermeldung E1 erscheint?

Der Fehler E1 zeigt einen defekten Messkreis des Temperatursensors an. Überprüfen Sie die Verkabelung und die Verbindungen zwischen dem Bedienfeld und dem Temperatursensor. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Wartungsfachmann.

Wie reinige ich den Wasserstandssensor?

Schalten Sie den Generator aus und ziehen Sie den Stecker. Entfernen Sie den Wasserstandssensor oben. Entfernen Sie Kalkablagerungen durch Abwischen des Sensors oder mit sehr feinem Schleifpapier. Überprüfen Sie die Silikonverbindungen. Bauen Sie den Sensor wieder ein.

Wie entkalke ich den Dampfgenerator?

Bereiten Sie eine Lösung aus 50 bis 80 g Zitronensäure pro Liter Wasser vor. Lassen Sie den Generator 10 Minuten laufen, dann schalten Sie ihn aus. Entfernen Sie den Wasserstandssensor, gießen Sie die Lösung in den Tank, setzen Sie den Sensor wieder ein und lassen Sie sie 1 Stunde einwirken. Führen Sie danach je nach Konfiguration eine manuelle oder automatische Spülung durch.

Wie entleere ich den Sedimentbehälter?

Stellen Sie sicher, dass der Generator kalt und der Wassertank leer ist. Stellen Sie einen Eimer unter den Sedimentbehälter. Lösen Sie die Befestigungsschelle, ziehen Sie den Behälter nach unten, leeren und reinigen Sie ihn. Setzen Sie ihn wieder ein und ziehen Sie die Schelle fest.

Wie lange ist die Garantiezeit für den Generator HGD110XW?

Die Garantie beträgt 2 Jahre für den privaten Gebrauch, 1 Jahr für Freizeitzentren und 3 Monate für Institute. Die Garantie gilt nicht, wenn die Anforderungen an die Wasserqualität nicht eingehalten werden oder die Wartung nicht ordnungsgemäß durchgeführt wird.

Kann man mit diesem Generator Aromen verwenden?

Ja, eine optionale Aroma-Diffusionspumpe ist erhältlich. Schließen Sie den Saugschlauch vor dem Start am Aromabehälter an. Verwenden Sie nur Aromen, die speziell für Dampfgeneratoren entwickelt wurden. Verwenden Sie keine Vakuumpumpe.

BEDIENUNGSANLEITUNG HGD110XW HARVIA

These Montage- und Gebrauchsanleitung richtet sich an Besitzer von Dampfkabinen und Dampfgeneratoren, an Personen, die für den Betrieb von Dampfkabinen und Dampfgeneratoren verantwortlich sind, sowie an Elektromonteure, die mit der Montage von Dampfgeneratoren betraut sind. Nach der Montage des Dampfgenerators ist diese Montage- und Gebrauchsanleitung dem Besitzer der Dampfkabinen und des Dampfgenerators oder der für die Wartung der Anlagen zuständigen Person auszuhändigen. Wir beglükwünschen Sie zu ihrer eigenen Wahl!

HGD

Verwendungszweck des Dampfgenerators: Der Dampfgenerator dient zum Erwärmen von Dampf-kabinen auf die Dampfbadtemperatur. Erarf nicht für andere Zwecke verwendet werden.

Die Garantiezeit von Dampfgeneratoren und Steuerveräten für den Heimgebrauch beträgt zwei (2) Jahre. Die Garantiezeit von Dampfgeneratoren und Steuergeräten, die in Gemeinschafts-Dampfkabinen verwendet werden, beträgt ein (1) Jahr. Die Garantiezeit von Dampfgeneratoren und Steuergeräten, die in öffentlichen Dampfkabinen verwendet werden, beträgt drei (3) Monate.

These Garantie gilt nicht, wenn die Anforderungen an die Wasserqualität gemäß Tabelle 1 nicht erfüllt werden, das Gerät nicht wie in Kapitel 1.8. beschreiben gewartet und/oder das Gerät nicht wie in Kapitel 2 beschreiben Installiert wird.

INHALT

1. ANLEITUNG FÜR DEN BENUTZER. 24

1.1. Komponenten des Dampfgeneratorsystems 24

1.2.Warnhinweise 24

1.3. Verwendung des Dampfgenerators 25

1.4.Duftkonzentratpumpe (optional) 29

1.5.Beleuchting 29

1.6. Automatisches Auslassventil (optional) 29

1.7.Fernbedienung 30

1.7.1. Mobile MyHarvia-Anwendung 30
1.7.2.Installieren der MyHarvia-App 31

1.8.Wartung des Dampfgenerators 31

1.8.1. Auffangbecher fur Ablagerungen 32
1.8.2. Reinigung des Wasserfulstandsfuhler 32
1.8.3. Entkalkung 33
1.8.4. Reinigung der Dampfdusen 34
1. Störungsbeseitigung 34

1. INSTALLATIONSANLEITUNG 36

2.1.Vor der Montage 36

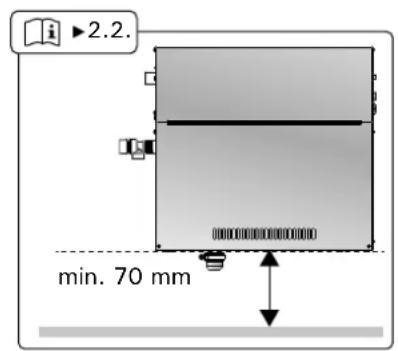

2.2.Installationsort und Montage 37
2.3.Wasserzufuhr- und -ablassrohre 38
2.4.Elektrische Anschlusse 38

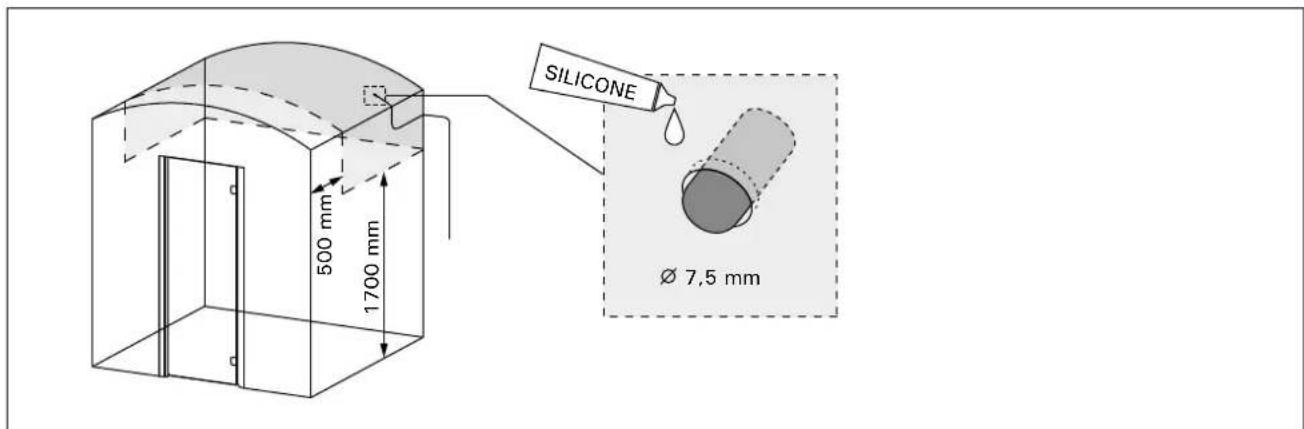

2.4.1.Installieren des Temperaturfuhlers 38
2.5.Dampfrohre 40
2.6.Montage der Dampfdusen 40
2.7. Montage der Duftkonzentratpumpe. 41
2.8. Montage des automatischen Auslassventils 41
2.9. Montage des Bedienfelds 42
2.10. Zurücksetzen des Überhitzungsschutzes 42

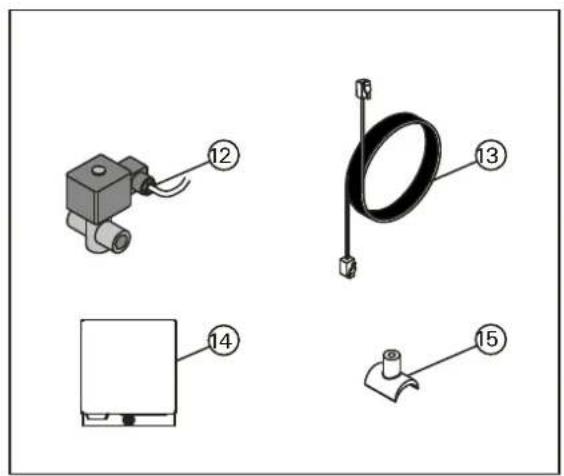

3.ERSATZTEILE 43

ES

1. ANLEITUNG FÜR DEN BENUTZER

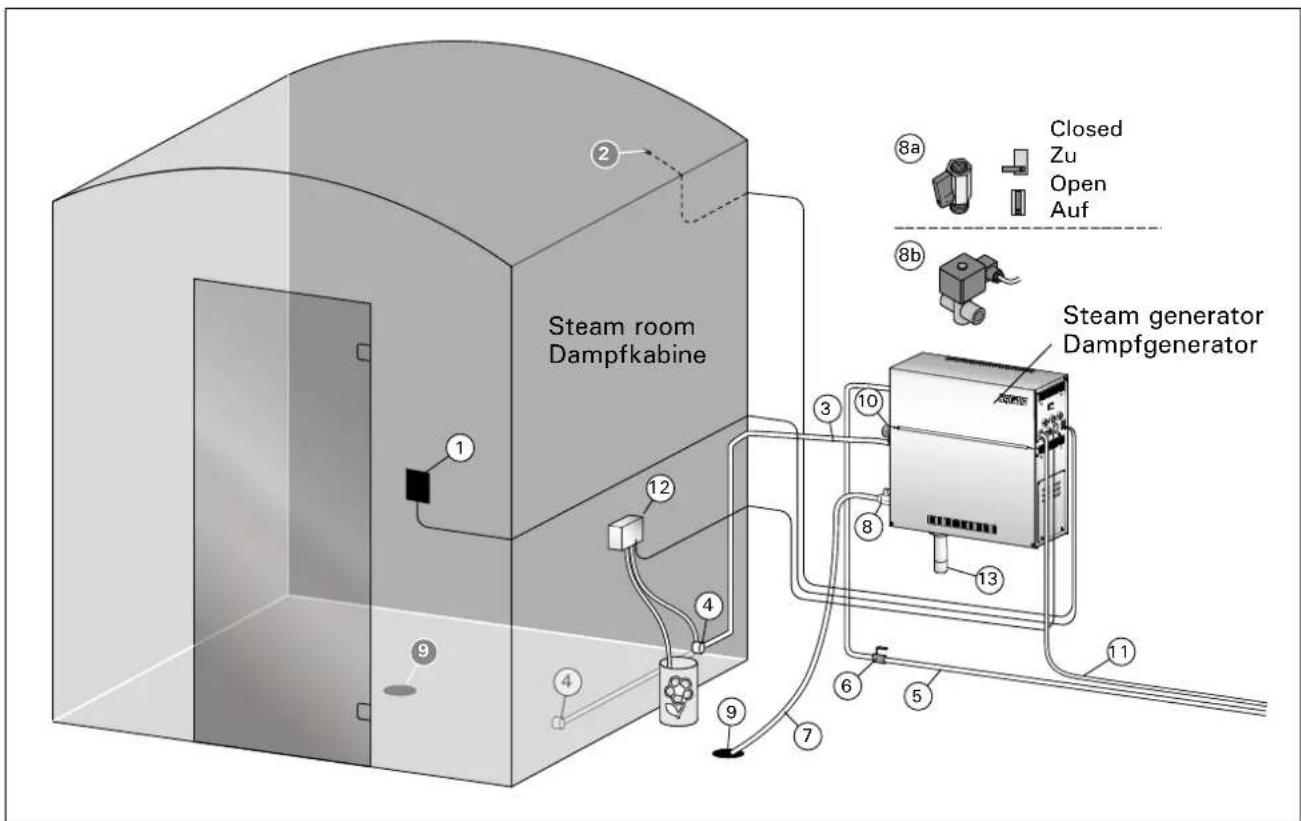

1.1. Komponenten des dampfgeneratorsystems

1. Bedienfeld
2. Temperaturfuhler
3. Dampfohr
4. Dampfduse
5. Wasserzuleitung
6. Wasserzuleitungsventil
7. Wasserabflussrohr
   8a. Manuelles Auslassventil
   8b. Automatisches Auslassventil (optional)
8. Bodenabfluss
9. Überdruckventil
10. Anschlusskabel
11. Duftkonzentratpumpe (optional)
12. Auffangbecher für Ablagerungen

Figure 1. Steam generator system components Abbildung 1. Komponenten des Dampfgeneratorsystems

1.2.Warnings

Die Hähne, Rohre und Dampfdusen des Dampf-generators werden im Betrieb sehr heißt. Berühren Sie sie nicht mit bloßen handen.
- Der Dampf aus den Dampfdüssen ist kochend heiß. Verbrennen Sie sich nicht die Haut.
- Wenn die Dampfdüssen und/oder die Dampfrohre blockiert sind, lasst der Dampfgenerator den Dampf über das Auslassventil ab. Das Auslassventilarf nicht blockiert werden.
- Nehmen Sie keine elektrischen Geräte mit in die Dampfkabine.
- Achten Sie darauf, dass die Dampfkabine nach der Benutzung richtig trocknet.

ENDE

1.3. Verwendung des dampfgenerators

Bevor Sie das Gerät einschalten, stellen Sie sicher, dass sich keine Fremdgegenstände in der Dampf-kabine befinden. Vergewissern Sie sich, dass der Dampf frei aus der Düse austreten kann. Offnen Sie das Sperrventil der Wasserzuleitung.

Der Dampfgenerator ist mit einem separaten Bedienfeld ausgestattet. Wenn die Tasten auf dem Bedienfeld leuchten, befindet sich das Gerät im Standby-Modus.

Falls die Tasten nicht leuchten, überprüfen Sie, ob der Hauptschalter für die Stromversorgung eingeschaltet ist.

Bedienfeld

WiFi Verbindung

Temperatur

Wartung

Einschaltzeit

Tastensperre

Wert verringern*

Modus wechseln

Wert erhöhen*

Verdampfer I/O

Beleuchting I/O

Beluftung I/O

• Gedrückt halten, damit die Werte sich schnellerändern

Dampfgenerator ein

40 C 22 C 1:00	Drucken Sie die EIN/AUS-Taste des Dampfgenerators.
	Zuerst wird die eingestellte Temperatur angezeigt, danach wechselt die Anzeige zur aktuellen Dampfkabinentemperatur. Der Dampfgenerator beginnt mit dem Fällen des Wasserbehalters und wärmt sich auf.
	Die Dampferzeugung wird unterbrochen, wenn der Dampfgenerator Wasser in den Wasserbehälter einfüllt und die Temperatur in der Dampfkabine auf den gewündschen Wert ansteigt.
	Einstellungen
	MENU	Drucken Sie die MENU-Taste, um das EinstellungsmENU zu öffnen.
40 C	Temperature. The adjustment range is 30-55°C. Adjust the desired temperature with the - and + buttons.
MENU	Press the MENU button.
6:00	Remaining on-time. The minimum value is 1 h. The maximum value can be set from additional settings (1-24h).
--	Preset time setting (timed switch-on). Press the + button until you overstep the maximum on-time. Select the desired time using the - and + buttons. The time changes in 1h steps.
MENU	Press the MENU button to exit.
Steam generator off
The steam generator turns off and switches to standby mode when the I/O button is pressed, the on time has elapsed or an error occurs.

40 C	Temperatur. Der Einstellbereich beträgt 30-55 °C. Stellen Sie die gewünschte Temperatur mit den Tasten + und - ein.
MENU	Drücken Sie die MENU- Taste.
6:00	Verbleibende Einschaltzeit. Der Mindestwert beträgt 1 h. Der Maximalwert kann in den Zusammenhangen eingestellt werden (1-24h).
--	Voreingestelle Zeiteinstellung (zeitgesteuertes Einschalten). Drücken Sie die Taste +, bis Sie die maximale Einschaltzeit übersritten haben. Wahlen Sie die gewünschte Zeit mit den Tasten - und + aus. Die Zeit ändert sich in 1h-Schritten.
MENU	Drücken Sie zum Beenden die MENU-Taste.

Dampfgenerator aus

Der Dampfgenerator schaltet sich aus und wechseln in den Standby-Modus, wenn die I/O-Taste gedrückt wird, die Einschaltzeit abgelaufen ist oder ein Fehler auftritt.

Zusätzliche Einstellungen

MENU+	Öffnen Sie das EinstellungsmENU,indem Siegleichzeitig die Taste-, MENUund + drücken. Halten Sie die Tasten5 Sekunden lang gedrückt. Hinweis! ImStandbye Modus leuchten die Tastes nicht.
S-01	Maximale Einschaltzeit. Die maximaleEinschaltzeit kann mit den Tastes+ und - geändert werden. DerEinstellbereich beträgt 1 bis 24Stunden.
1:00
MENU	Drücken Sie die MENU-Taste.
S-02OFF	Speicher für Stromausfälle. DieOptionen nach einem Stromausfall sind:ON1: Das Gerät startet neu. DerTimer lauft Dort weitere, wo er vor demStromausfall war.ON2: Das Gerät startet neu. Der Timer wird zurückgesetzt.OFF: Das Gerät startet nach einemStromausfall nicht neu.Hinweis! Die Sicherheitsvorschriften fürden Stromausfallspeicher sind je nachRegion unterschiedlich.
MENU	Drücken Sie die MENU-Taste.
S-03OFF	Aktivierung des automatischenAusslassventils (optional).Automatisches Auslassventil: ONManuelles Auslassventil: OFF
MENU	Press the MENU button
S-05	Total operating hours. The display shows how many hours the device has been operating.
200
MENU	Press the MENU button
S-06	Service cycle. The display shows how many hours ago the service has been done. Reset counter after service by pressing button - for 5 seconds. Service time can be changed by pressing - and + at the same time.
200
MENU	Press the MENU button
S-07	Manual water control You can add and discharge water with the - and + buttons e.g. when cleaning water reservoir, troubleshooting or in service.
200
MENU	Press the MENU button
S-08	Selecting remote start operation PULS: • Short press: steam generator on • Short press: steam generator off I-O: • Steam generator on or off
200
MENU	Press the MENU button
S-09	Temperature unit Change the setting with the - and + buttons. CELS (Celsius) FAHr (Fahrenheit)
200
MENU	Press the MENU button
S-10	Dehumidifying When the dehumidifying mode is on, dehumidifying interval will begin when the steam generator is switched off. Length of the dehumidifying period is 1 h. OFF > Dehumidifying OFF ON > Dehumidifying ON
200
MENU	Press the MENU button
S-11	Display brightness Use the - and + buttons to adjust the dispaly brightness.
200
MENU	Press the MENU button

MENU	Drücken Sie die MENU-Taste.
S-04OFF	Spülintervall. Wenn das automatische Auslassventil aktiviert wurde, können Sie das Spülintervall mit der Minustaste - und der Plustaste + ändern. Die Einstellung{lassst sich zwischen 0,5,1,2 und 4 Stunden ändern (▶1.6.).
MENU	Drücken Sie die MENU-Taste.
S-05200	Gesamtbetriebsstunden. Die Anzeige zeigt an, wie weitere Stunden das Gerät in Betrieb war.
MENU	Drücken Sie die MENU-Taste.
S-06200	Wartungszyklus. Die Anzeige zeigt an, vor wie vielen Stunden die Wartung durchgeführt wurde. Setzen Sie den Zähler nach der Wartung zusück, indem Sie die Taste - 5 Sekunden lang drücken. Die Betriebszeit kann durch gleichzeitiges Drücken der Tasten - und + geändert werden.
MENU	Drücken Sie die MENU-Taste.
S-07	Manuelle Wassersteuerung. Mit den Tasten + und - konnen Sie Wasser hinzufügen und ablassen, z. B. beim Reinigen des Wasserbehälters, bei der Störungsbeseitigung oder Wartung.
MENU	Drücken Sie die MENU-Taste.
S-08	Wahl der Fernstartfunktion PULS:· Kurzes Drücken: Dampfgenerator einschalten· Kurzes Drücken: Dampfgenerator ausschaltenI-O:· Dampfgenerator ein oder aus
MENU	Drücken Sie die MENU-Taste.
S-09	Temperaturinheit: Mit den Tasten und konnen Sie die Einstellungen ändern. CELS (Celsius)FAHr (Fahrenheit)
MENU	Drücken Sie die MENU-Taste.
S-10	Entfeuchtung. Wenn der Entfeuchtungsmodus eingeschaltet ist, beginnnt das Entfeuchtungsintervall, wenn der Dampfgenerator ausgeschelt wird. Die Entfeuchtungsdauer beträgt 1 Stunde. OFF > Entfeuchtung AUSON > Entfeuchtung EIN
MENU	Drücken Sie die MENU-Taste.
S-11	Helligkeit der Anzeige. Verwenden Sie die Tasten - und + , um die Helligkeit der Anzeige einzustellen.
MENU	Drücken Sie die MENU-Taste.
S-CO	WIFI connection Connect control panel to WiFi network by using the MyHarvia application. Change the setting with the - and + buttons. See MyHarvia application for more detailed instructions. OFF > The WiFi connection is off (WiFi indicator light on the control panel is off ). On > The WiFi connections is on (WiFi indicator light is lit in the control panel). COnn > Connect mode is active.
MENU	Press the MENU button. The control unit switches to standby mode.

s-CO

WLAN-Verbindung. Verbinden Sie mithilfe der MyHarvia-App das Bedienfeld mit dem WLAN. Mit den Tasten - und + können Sie die Einstellungen ändern. Ausführlichere Anweisungen finden Sie in der MyHarvia-App.OFF (AUS) > Die WLAN-Verbindung ist deaktiviert (die WLAN-Kontrollleuchte auf dem Bedienfeld leuchtet nicht). On (EIN) > Die WLAN-Verbindung ist aktiviert (die WLAN-Kontrollleuchte auf dem Bedienfeld leuchtet). COnn (Verb.) > Der Verbindungsmodus ist aktiviert.

MENU

Drücken Sie die MENU-Taste. Das Steuererät schaltet in den Standby-Modus.

Beleuchtung
	Die Beleuchtung der Sauna/Dampfkabine kann so verdrahtet werden, dass sie über das Bedienfeld gesteuert werden kann (max. 100W/230 V ~). Schalten Sie die Beleuchtung durch Drücken der Taste am Bedienfeld ein/aus.
Lüftung
	Wenn in der Sauna/Dampfkabine ein Ventilator installiert ist, kann dieser über das Bedienfeld ein- und ausgeschaltet werden (max. 100 W/230 V ~). Schalten Sie den Ventilator durch Drücken der Taste am Bedienfeld ein/aus.
Tastensperre des Bedienfels
	Halten Sie die Tasten Dampfgenerator und Licht drei Sekunden lang gedrückt. Die Tastensperre kann nur im Standby-Modus aktiviert werden. Die Tastensperre verhindert auch den Fernstart.
Auf Werkseinstellungen zurücksetzen
5s	Wenn sich das Bedienfeld im Standby-Modus befindet, halten Sie die Tasten Dampfgenerator, Licht und Ventilator 5 Sekunden lang gedrückt. Die Statusmeldung rSt OFF wird angezeigt. Drucken Sie +, um den Reset-Status auf EIN zu stellen.
rST
OFF
ON
MENU
	Drucken Sie die MENU-Taste, um einen automatischen Reset durchzuführen.

1.4. Fragrance Pump (optional)

1.4. Duftkonzentratpumpe (optional)

Wenn die Duftkonzentratpumpe eingeschaltet ist, gibt Sie Duftstoffe an das Dampfrohr ab. Die Duftkonzentratpumpe wird über das Bedienfeld gesteuetert.

• Befestigen Sie den Ansaugschauch der Pumpe am Duftstoffbehälter, bevor Sie den dampfgenerator einschalten.
• Bei der Erstnutzung gelangen die Duftstoffe erst nach einiger Zeit in die Dampfkabine, da diese zuvor erst das komplette Rohrleitungssystem durchlaufen müssen. Tipp: Sie können diesen Vorgang beschleunigen, indem Sie zuvor die maximale Menge bzw. Intensität für die Zugabe von Duftstoffen auf dem Bedienfeld einstehen.
• Stellen Sie sicher, dass der Duftkonzentratbehälter während des Betriebs nicht vollkommen geleert wird: Die Pumpearf nicht ohne Duftkonzentrat betrieben werden!
• Verwenden Sie ausschließlich Duftkonzentrate, die für die Verwendung mit Dampfgeneratoren vorgesehen sind. Befolgen Sie die Anweisungen auf der Verpackung des Duftkonzentrats.

1.5. Beleuchtung

Die Beleuchting der Dampfkabine kann so eingestellt werden, dass sie vom Bedienfeld des Dampfgenerators aus gesteuet werden kann (max 100 W/230 V~).

Schalten Sie die Lampen ein oder aus, indem Sie die Taste auf dem Bedienfeld drucken.

1.6. Automatisches Auslassventil (optional)

Das automatische Auslassventil hilft Ihnen damit, Probleme durch Wasserverunreinigungen zu vermeiden. Funktion des automatischen Auslassventils:

1. Spülen der Wasserauslassrohre Das Gerät spütl Ablagerungen und Verunreinigungen aus den Wasserauslassrohren, die sich darin angesammelt haben. Der Spülvorgang erfolgt bei jedem 5. Mal, wenn das Gerät Wasser aufnimmt.
2. Wassertank spulen (S-04) Je nach ausgewähltem Spulintervall lasst das Gerät den Wassertank ab und fülltihn mit sauberem Wasser. Diese Funktion wurde speziell für öffentliche Einrichtungen, Hotels usw. entwickelt, in denen der Dampfgenerator in der Regel über mehrere Stunden hinweg genutzt wird. Der Spülvorgang dauert über 5 Minuten. Wahrend dieser Zeitspanne erzeugt das Gerät keinen Dampf.
3. Ablassen des Wassertanks nach der Benutzung Wenn der Dampfgenerator ausgeschaltet wird, fuhrt das Gerät automatisch einen Vorgang aus, bei dem der Wassertank gespüt und abgelassen wird. Dieser Vorgang dauert circa 5 Minuten.

1.7. Remote control

Der Dampfgenerator kann über die MyHarvia-Anwendung ferngesteuert werden, sobald die Verbindung hergestellt ist. Die Fernbedienung ist möglich, wenn „rc on" auf dem Bedienfeld angezeigt wird.

Voreingestellte Zeiteinstellung (zeitgesteuertes Einsatzen): Wenn das Gerät so eingestellt ist, dass es mit der voreingestellen Zeitfunktion startet, kann es nicht ferngesteuert werden. Sobald das Gerät eingeschaltet ist, kann es mit der Fernbedienung wieder ausgeschelt werden.

Entfeuchtung: Wenn die Heizung ferngesteuert ausgeschaltet und die Entfeuchtung aktiviert ist, beginnnt die Entfeuchtung und kann nicht ferngesteuert gestoppt werden.

Energiesparmodus: Wenn innerhalb von 30 Minuten keine Taste gedrückt wird, wird der Energiesparmodus aktiviert. Nur die Tastenbeleuchtung des dampfgenerators leuchtet (die Statusmeldung „rc on" wird angezeigt, wenn der Fernbedienungsmodus aktiviert ist).

FOTA (Firmware Over the Air): Die neueste Version der Firmware des Xenio WiFi-Bedienfelds wird automatisch auf das Bedienfeld heruntergeladen.

Der Dampfgenerator lasst sich auch über eine separate Fernbedienung einschalten, die sich beispelseweise an der Hotelrezeption anbringen lasst. S-08

1.7.1. Mobile MyHarvia-Anwendung

DerMyHarvia ist eine mobile Anwendung, mit der Sie die Funktionen des Xenio-WiFi-Bedienfelds fernsteuern konnen. Mit der mobilen MyHarvia-Anwendung konnen Sie:

Das Gerät ein- und ausschalten.
Zubehör ein- und ausschalten (Licht, Luftung).
Die Temperatur einstellen und überwachen.
Die Luftfeuchtigkeit einstellen und überwachen.
Die Statusinformationen einsehen.
- Einen geplanten Start einstellen.

Sie konnen eine beliebige Anzahl von Geräten mit der MyHarvia-App verbinden.Mit der App konnen Sie mehrere Saunen über das Xenio WiFi-Bedienfeld steuern, z. B. eine Sauna in Ihr Wohnhaus und eine Sauna in Ihr Ferienhaus.

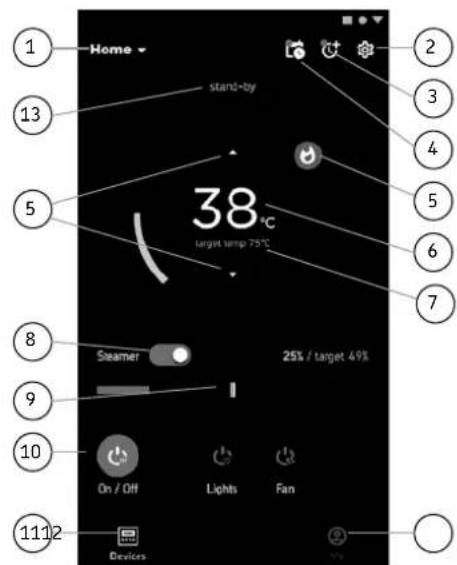

Hauptansicht von MyHarvia:

1. Gerätemenu
2. Geräteinstellungen
3. Zeitgesteuertes Einsatzen
4. Wochenuhr
5. Einstellen der Saunattemperatur
6. Aktuelle Saunattemperatur
7. Zieltemperatur
8. Verdampfer EIN/AUS
9. Einstellen des Verdampfers
10. Funktionen EIN/AUS
11. Geräte
12. Benutzerprofil und Einstellungen
13. Status-/Fehlermeldungen

Achtung! Die Verfügbarkeit der Schaltflächen hängt von den Funktionen des zu steuernden Geräts ab.

1.7.2.Installieren der MyHarvia-App

1. Laden Sie die MyHarvia-App von Google Play oder vom App Store herunter.
2. Erstellen Sie ein MyHarvia-Konto und registrierten Sie es.
3. Melden Sie sich bei Ihr dem MyHarvia-Konto an

Achtung! Aufgrund lokaler Beschrankungen kann MyHarvia nicht in allen Ländern heruntergeladen werden.

Verbinden von MyHarvia und des Xenio WiFi-Bedi-enfelds

• Das ersten Gerät wird direkt nach ihrer Anmeldung bei ihrem Konto verbunden. Folgen Sie den Anweisungen in der App.
• Anschließlich konnen Sie weitere Geräte koppeln, indem Sie im Menu „Home" (Startseite) „+ Add new" (Neues Gerät hinzufugen) auswahlen. Folgen Sie den Anweisungen in der App.

1.8. Wartung des dampfgenerators

Der Nutzer kann folgende Instandhaltungsmaßnahmen durchführren:

Entleerung der Bodenwanne (Punkt 1.8.1)
- Reinigung des Wasserfüllstandsfühler (Punkt 1.8.2)
- Kalkentfernung (Punkt 1.8.3)

Wenn seit der letzten Wartung 200 Stunden vergangen sind, blinkt die Zeit-Kontrolleuchte. (S-06)

Alle anderen Wartungsarbeiten müssen von qualifiziertem technischen Personal durchgeführt werden.

Dampfgeneratoren für gemeinschaftliche, öffentliche und vergleichbare Nutzung müssen mindestens zweimal im Jahr gründlich gewartet werden (Überprüfung und Reinigung von Tank, Heizelementen und Oberflächenfuhr).

Figure 2. Sediment cup emptying Abbildung 2 Auffangbecher fur Ablagerungen

1.8.1. Sediment Cup Emptying

1.8.1. Auffangbecher fur Ablagerungen

Vorsicht! Verbrennungs- und Verbruhungsgefahr durch heiße Teile und Wasserdampf! Nehmen Sie den Aufgangbecher für Ablagerungen nicht aus dem Gerät, während diesebenutz wird. Nehmen Sie den Aufgangbecher fur Ablagerungen erst aus dem Gerät, wenn diese vollständig abgekühlt ist.

Im unteren Bereich des Gerats befindet sich ein Auffangbecher für Ablagerungen, der Wasserverunreinigungen aufnimmt. Leeren Sie den Becher aus, wenn er voll ist.

1. Stellen Sie sicher, dass der Wassertank leer ist.
2. Schalten Sie den Hauptschalter für die Stromversorgung des dampfgenerators aus (Abbildung 2).
3. Stellen Sie einen Eimer unter den Auffangbecher für Ablagerungen. Es kann etwas Wasser aus den Rohrleitungungen laufen, wenn der Auffangbecher für Ablagerungen abgenommen wurde.
4. Losen Sie die Klemmschelle des Auffangbechers.
5. Ziehen Sie nun den Auffangbecher ab. Leeren Sieihn aus und reinigen Sieihn.
6. Schieber den Auffangbecher an seine ursprüngliche Position und ziehen Sie die Klemmschelle wieder fest.

Die Abkuhlung kann mit der Funktion S-07 beschleunigt werden, die kaltes Wasser durch den Dampfgenerator leitet.

1.8.2. Reinigung des Wasserfullstandsfühler

Entfernen Sie Kalkrückstände durch abwischen oder bei Bedarf durch Abschleifen mit feinkornigem Schleifpapier. Prufen Sie, ob die Silikonüberzüge der Messstäbe unversehrt sind. Bei Bedarf den Führer austauschen.

1.8.3.Decalcification

Leitungsswasser enthalt Verunreinigungen, z.B. Kalk, die mit der Zeit die inneren Komponenten des Dampfgenerators zusetzen konnen. Der Kalkgehalt des Wassers (Wasserhärte) und somit der Entkalkungsbedarf ist je nach Region unterschiedlich. Bei hartem Leitungsswasser wird empfohlen, einen Wasserenthärter im Wasserleitungssystem des Gebäudes zu installieren. Die Anforderungen an die Wasserhärte sind in Tabelle 1 aufgelistet.

Entkalkung mit Zitronensäurelösung

Die Dämpfe der Zitronensäurelösung sind gesundheitlich unbedenklich. Neben Zitronensäure konnen Sie auch andere handelsübliche Entkalker verwenden. Befolgen Sie damit stets die Anweisungen auf der jeweiligen Packung.

1. Mischen Sie 50 bis 80 Gramm Zitronensäure mit einem Liter Wasser.
2. Schalten Sie den Dampfgenerator ein, und{lassen Sie ihn 10 Minuten lang eingeschaltet.
3. Schalten Sie den Dampfgenerator mit dem Hauptschalter aus (siehe Abbildung 2).
4. Entfernen Sie den oben auf dem Dampfgenerator befindlichen Wasserfülltstandsfühler (siehe Punkt 1.8.2)
5. Gießen Sie eine Zitronensäurelösung in den Wasserbehälter und befestigen Sie den Führer wieder an seinem Platz.
6. Lassen Sie die Lösung eine Stunde lang einwirken.
7. Schalten Sie den Hauptschalter ein. Wenn der Speicher für Stromausfälle eingescheltet ist, startet der dampferzeuger ohne Drucken der Taste 1.

Spullen (manuelles Auslassventil)

1. Entleeren Sie den Wassertank, und schlieben Sie das Auslassventil.
2. Schalten Sie den Dampfgenerator mit der Taste 1 ein, und halten Sie ihn 10 Minuten lang eingeschaltet.
3. Schalten Sie den Dampfgenerator mit der Taste 1 aus, entleeren Sie den Wassertank, und schlieben Sie das Auslassventil.

Spullen (automatisches Auslassventil)

1. Schalten Sie den Dampfgenerator mit der Taste 1 ein, und halten Sieihn 10 Minuten lang eingescheltet.
2. Schalten Sie den Dampfgenerator mit der Taste 1 aus, und{lassen Sie ihn 5 Minuten lang ausgeschelt.

Table 1. Water quality requirements
Table 1. Anforderungen an die Wasserqualität

Water properties Wassereigenschaft	Effect Wirkung	Recommendation Empfehlung
Humus concentration	Colour, taste, precipitates Farbe, Geschmack, Ablagerungen	<12 mg/l
Humus gehalt
Iron concentration	Colour, odour, taste, precipitates Farbe, Geruch, Geschmack, Ablagerungen	<0,2 mg/l
Eisen gehalt
Manganese (Mn) concentration	Colour, odour, taste, precipitates Farbe, Geruch, Geschmack, Ablagerungen	<0,10 mg/l
Mangangehalt (Mn)
Hardness: most important substances are magnesium (Mg) and lime, i.e. calcium (Ca) Wasserhärte: Die wichtigen Stoffe sind Magnesium (Mg) und Kalk, d.h. Kalzium (Ca)	Precipitates Ablagerungen	Ca: <100 mg/
Chloride-containing water	Corrosion	Cl: <100 mg/l
Chloridhaltiges Wasser	Korrosion
Chlorinated water	Health risk	Forbidden to use
Gechlortes Wasser	Gesundheitsschädlich	Darf nicht verwendet werden
Seawater	Rapid corrosion	Forbidden to use
Salzwasser	Rasche Korrosion	Darf nicht verwendet werden
Arsenic and radon concentration	Health risk	Forbidden to use
Arsen- und Radonkoncentration	Gesundheitsschädlich	Darf nicht verwendet werden
Flow rate in the incoming water pipe (measuring: let the water run from the incoming pipe for one minute and measure the amount of water)	Flow too slow: breaks in steam generation	8-12 l/min
Durchfluss in der Wasserzuleitung (Messung: Lassen Sie das Wasser eine Minute lang aus der Zuleitung laufen, und messen Sie die Wassermenge.)	Flow too fast: water running from the steam pipe Durchfluss zu gering: Unterbrechung der dampferzeugung Durchfluss zu hoch: Wasser lauft aus dem Dampfrohr

1.8.4. Cleaning the Steam Nozzles

Error message and fixing Fehlermeldung und -behebung

1.8.4. Reinigung der Dampfdüssen

Die Dampfdusen können mit milder Seifenlösung gereinigt werden.

1.9. Störungsbeseitigung

Wenn ein Fehler auftritt, werden auf dem Bedienfeld eine Gerätenummer und eine Fehlermeldung angezeigt, die Ihnen beim Erkennen und Beheben des betreffenden Fehlers halten.

Der Benutzer kann ausschließlich die Punkte überprüfen, die mit einem Sternchen (*) mar

kiert sind. Alle anderen Wartungsmaßnahmen müssen von qualifiziertem technischen Personal durchgeführten werden.

E7	Nach dem Abschluss des Spül- und Ablassvorgangs befindet sich immer noch Wasser im Wassertank. Überprüfen Sie, ob sich Wasser im Messbecher befindet. Überprüfen Sie das Auslassventil und den Fühler für den Wasserfüllstand.
E9	Ausfall der Verbindung zwischen Bedienfeld und Dampfgenerator. Verkabelung und Stecker überprüfen.
E10	Wassertank nach dem Spülen leer. Überprüfen Sie, ob sich Wasser im Messbecher befindet. Wasserzuleitung*, Magnetventil, Auslassventil und Oberflächenfuhrer überprüfen.
E11	Wassertank zu Beginn des Füllens voll (Einschalten/Ausschalten/Spülzyklus). Auslassventil und Oberflächenfuhrer überprüfen.
E13	Zu früfiges Aufüllen innerhalb von fünft Minuten. Wasserzuleitung*, Durchfluss*, Magnetventil, Auslassventil und Oberflächenfuhrer überprüfen.
E14	Auch 10 Minuten nach dem Einschlten des Geräts wurde kein ausreichender Wasserfüllstand erreicht. Reinigen Sie den Messbecher und überprüfen Sie die Verkabelung.
E15	Beim Verdampfen wird kein ausreichender Wasserfüllstand erreicht. Überprüfen Sie das Wassereinlass-* und -auslassventil.
	Die WLAN-Kontrolleuche ist aus: Die WLAN-Verbindung im S-CO-Setup-MENU ist deaktiviert.
	Die WLAN-Kontrolleuche ist an: Die WLAN-Verbindung ist aktiv. Die Verbindungen zum Router und zur MyHarvia-Cloud funktionieren.
	Die WLAN-Kontrolleuche auf dem Bedienfeld blinkt 3 mal hintereinander: Die WLAN-Verbindung ist aktiviert, aber es besteht keine Netzwerkverbindung zur MyHarvia-Cloud. Überprüfen Sie die Netzwerkverbindung. Versuchen Sie, ihren Router neu zu starten.
	Die WLAN-Kontrolleuche auf dem Bedienfeld blinkt alle 5 Sekunden: Die WLAN-Verbindung ist aktiviert, aber es besteht keine Netzwerkverbindung zwischen dem Bedienfeld und dem Router. Versuchen Sie, die Verbindung zu reparieren, indem Sie die WLAN-Verbindung im S-CO-Setup-MENU des Bedienteils aus- und wieder einschalten.
	Die Wartungsanzeige beginnt zu blinken, wenn seit der letzten Wartung 200 Stunden vergangen sind. Führren Sie die Wartung durch. Setzen Sie den Zähler nach erfolgter Wartung darüber.
Verschiedene Fehler: Auf dem Display laufen Fehlermeldungen durch.
Der Wassertank riecht nach Duftstoffen: Überprüfen Sie, dass keine Duftstoffe aus dem Dampfrohr in den Wassertank fließen können.
Störung des Bedienfels: Werkseinstellungen wiederherzustellen

2. INSTRUCTIONS FOR INSTALLATION

2. INSTALLATIONSANLEITUNG

Figure 3.
Abbildung 3.

Bevor Sie den Dampfgenerator installieren,lesen Sie sich die Montageanleitung durch, und prufen Sie folgende Punkte:

Die Leistung des Dampfgenerators muss dem Volumen der Dampfkabine entsprechen. Tabelle 2 enthalt Richtwerte für das minimale und maximale Volumen für jeder Dampfgenerator und jedem Wandmaterial.
Die Versorgungsspannung muss sich fur den Dampfgenerator eignen.
Die Sicherungen und Anschlusskabel müssen vorschrift gemäß sein. Ihr Abmessungen müssen den Angaben in Tabelle 2 entsprechen.
- Am Aufstellort des Dampfgenerators mussen die in Abbildung 4 angegebenen Mindest-Sicherheitsabstände erfüllt sein. Der Aufstellort muss die in Abschnitt 2.2. beschrieben Bedingungen erfüllen.

2.2. Installationsort und Montage

Der Dampfgenerator muss in einem trockenen Raum aufgestellt werden. Der Dampfgeneratorarf nicht an Orten aufgestellt werden, an denen Frostgefahr besteht oder er schädlichen Substanzen ausgesetzt sein konnte. Die maximale Umgebungstemperatur fur das Gerät beträgt 30^

• Der Raum muss über einen Bodenabfluss für das Abwasser verfügen. Montieren Sie das Gerät nicht direkt über dem Abfluss, da der aus dem Abfluss aufsteigende Dampf in den dampfgenerator eindringen und dessen Funktion beeinträchtigen kann.
• Wenn der Dampfgenerator in einem Gehäuse oder einem geschlossenen Raum installiert wird, muss um das Gerät herum eine ausreichende Belüftung gewährleistet sein.
• Wenn Sie das Gerät auf dem Boden montieren möchten, richten Sie die Befestigungsteile waagerecht aus und kürzen den Auffangbecher für Rückstände (Abbildung 4).

Befestigen Sie den Dampfgenerator mit für den jeweiligen Wand- oder Bodentyp geeigneten Schrauben fest an der Wand bzw. am Boden.

Figure 4. Installation measurements Abbildung 4. Montageabmessungen

2.3. Wasserzufuhr- und -ablassrohre

Siehe Abbildung 3. Die Wasserzuleitung muss mit einem Sperrventil und Rohrtrenner versehen werden.

Das Abflussrohr des dampfgenerators muss zum Bodenabfluss des Aufstellraums gefuhrt werden.

Das Abwasserarf nicht in die Dampfkabine geleitet werden, da es sehr heist (70 ^ C ！

Installieren Sie die Rohrleitungen so, dass sie vom Dampfgenerator weg geneigt sind.

2.4. Elektrische Anschlüsse

Der Dampfgeneratorarf Nur von einem autorisierten, qualifizierten Elektriker unter Bechtung der aktuell gultigen Vorschriften an das Stromnetz angeschlossen werden. Die Schaltverbindungen sind in Abbildung 9 dargestellt.

2.4.1. Installieren des Temperaturfuhlers

Installieren Sie den Temperaturfuhler an der Decked der Dampfkabine oder in einer Höhe von 1700 bis 3000mm über dem Boden an einer Wand. Bohren Sie ein Loch mit 7,5 mm Durchmesser, schieben Sie den Fuhler hinein, und dichten Sie die Öffnung mit Silikon ab.

Installieren Sie den Führer nicht in der Höhe von Turen oder Belüftungsöffnungen. Der zulässige Bereich ist in Abbildung 5 dargestellt.

Figure 5. Placing the temperature sensor Abbildung 5. Anbringen des Temperaturfuhlers

Figure 6. Abbildung 6.
Table 2. Installation details Tabelle 2.Montageinformationen

Model Modell	Output Leistung	Recommended steam room size (m3)						Steam output capacity Dampf-ausgabe-kapazität	230 V 1N~		400 V 3N~
		Light wall (acrylic, etc.)		Tiled light wall Geflüste		Tiled stone wall, etc.			Cable Kabel	Fuse Sicherung	Cable Kabel	Fuse Sicherung
		Leichtbauwand (Acryl, usw.)		Leichtbauwand		Geflüste Steinwand, usw.
	kW	*	**	*	**	*	**	kg/h	mm2	A	mm2	A
HGD45XW	4,5	2-5	2-7	2-4	2-6	2-3,5	2-4,5	5,5	3 x 6	25	5 x 1,5	3 x 10
HGD60XW	5,7	2,8-8	3,5-11	2-6	3-9	2-5	2-7,5	7,6	3 x 6	32	5 x 1,5	3 x 10
HGD90XW	9,0	6-12	9-17	4,5-10	7,5-14	3-8	6-11,5	12,0	3 x 10	40	5 x 2,5	3 x 16
HGD110XW	10,8	10-14,5	15-21	8-12	12-17	6-10	10-14	14,6	-	-	5 x 2,5	3 x 16
HGD150XW	15,0	12-19,5	17-28	10-16	14-23	8-13,5	12-18,5	20,1	-	-	5 x 2,5	3 x 25

• ventilated ** not ventilated
• beluftet ** nicht beluftet

Figure 7. Steam nozzles and pipes Abbildung 7. Dampfdüssen und -rohre

2.5. Steam Pipes

Der Dampf aus dem Dampfgenerator wird über Kupferleitungen in die Dampfkabine geleitet. Der minimale Innendurchmesser des Dampfrohrs beträgt 15mm . Sie können den Dampfgenerator über einen transparenten Silikonschlauch mit einem Innendurchmesser von 25mm mit einem Kupferrohr verbinden.

Transparente Schlauche ermöglich ein einfacheres Erkennen von potentiellen Problemen.

Die Rohre mussen sorgfältig isoliert werden. Die ordnungsgemäß isolierten Dampfrohre dürfen maximal 10 Meter lang sein. Es wird empfohlen, den Dampfgenerator so nahe wie möglich an der Dampfkabine zu platzieren, um die Länge der Dampfrohre zu verkurzen.

Wenn mehrere Dampfdusen verwendet werden, muss jeder zu den Dampfdusen führende Dampfrohr mit einem Durchflussregelungsventil versehen werden, damit der Dampf in der Dampfkabine möglich verteilt wird. Abbildung 7A. Einstellen der Ventile:

• Drehen Sie alle Ventile vollständig auf.
• Wenn aus einem der Ventile deutlich mehr Dampf als aus den anderen austritt, verringn Sie den Durchfluss für diesees Ventil.
  Verringern Sie den Durchfluss nicht fur alle Ventile.

Der Dampf muss frei durch die Düsen stromen konnen. Wenn die Dampfdusen und/oder die Dampfrohre blockiert sind, tritt der Dampf aus dem Überdruckventil aus (Abbildung 3).

Das abgewandte Ende des Dampfrohrs muss in. Richtung der Dampfkabine genegt sein. Die Rohre dürfen keine übermögens Biegungen, Wassertaschen oder Verengungen aufweisen. Abbildung 7B.

2.6. Montage der Dampfdüssen

Bringen Sie die Dampfdüse am Ende des Dampfrohrs an, und dachten Sie die Einführung des Dampfrohrs mit Silikon ab. Die Düsen sollen den 100 bis 300mm über dem Boden platziert werden. Die Gewindegroße der Düse ist G^12 (Innengewinde). Abbildung 7A.

Richten Sie die Öffnung der Düse nach unter. Stellen Sie sicher, dass der Dampf die Badenden nicht verbrufen kann. Bringen Sie die Düsen so an, dass sie nicht versehentlich berührt werden können.

2.7. Installing the Fragrance Pump

2.7. Montage der Duftkonzentratpumpere

Die Duftkonzentratpumpe wird installiert, um Duftstoffe an das Dampfrohr abzugeben. Das Verbindungsstück zwischen Zufuhr- und Dampfrohr muss so nah wie möglich an der Dampfdüse liegen. Dadurch gewährleisten Sie, dass sich im Dampfrohr mit der Zeit nur gingste Mengen an Duftstoffrückstellenden ablagern. Siehe Abbildung 3. Die Schaltverbindungen sind in Abbildung 6 dargestellt.

2.8. Montage des automatischen Auslassventils Siehe Abbildung 3. Die Schaltverbindungen sind in Abbildung 6 dargestellt. Halten Sie den Schlauch des dampfgenerators beim Festziehen des Verbindungsstücks gut fest, damit dieser sich nicht verdreht. Aktivieren Sie nach der Installation das automatische Auslassventil vom Bedienfeld (S-03).

Surface mounting Aufputzmontage

Flush mounting Unterputzmontage

Figure 8. Fastening the control panel Abbildung 8. Befestigung des Bedienfelds

2.9. Installing the Control Panel

2.9. Montage des Bedienfelds

Das Bedienfeld ist spritzwassergeschützt und hat eine niedrige Betriebsspannung. Das Bedienfeld lassst sich separat vom Dampfgenerator in einem trockenen Raum montieren, z. B. in einer Wäschekammer, einem Umkleiderbaum oder im Wohnbereich. Das Bedienfeldarf noch nicht in der Dampfkabine montiert werden. Abbildung 8.

In wärmeisolierenden Röhren (Ø 30 mm), die in die Wandstruktur eingearbeitet sind, können Sie das Datenkabel versteckt in der Wand verlegen. Anderenfalls muss das Datenkabel auf der Wandoberfläche verlegt werden.

2.10. Zurücksetzen des Überhitzungsschutzes Bevor Sie den Knopf drücken, müssen Sie die Ursache für die Auslösung ermitteln. Der

Überhitzungsschutzarf nur von qualifiziertem technischen Personal zurückgesetzt werden.

Figure 9. Resetting the Overheat Protector
Abbildung 9. Zurücksetzen des Überhitzungsschutzes

3. SPARE PARTS

3. ERSATZTEILE

				model/Modell	pcs/Teile
1 Heating element 1500 W/230 VHeating element 1900 W/230 VHeating element 3000 W/230 VHeating element 3600 W/230 VHeating element 5000 W/230 V	Heizelement 1500 W/230 VHeizelement 1900 W/230 VHeizelement 3000 W/230 VHeizelement 3600 W/230 VHeizelement 5000 W/230 V	ZG-330TZG-340TZG-350TZG-360TZG-365T	HGD45XWHGD60XWHGD90XWHGD110XWHGD150XW	33333333333333333
2 Sediment cup Auffangbecher für Ablagerungen ZSTM-170 1
3 Manual discharge valve Manuelles Auslassventil ZG-575 1
4 Overpressure valve Überdruckventil ZG-580 1
5 Water level sensor Fühler für den Wasserfüllstand ZSG-092 1
6 Nut Nuss ZSG-014 1
7 Solenoid valve Magnetventil ZG-379 1
8 Circuit board Leiterplatte WX645				1
9 Contactor Schaltschütz ZSK-778				2
10 Main switch Hauptschalter ZSK-684				1
11 Control panel Bedienfeld WX700				1
Optional parts and devices/Optionale Teile und Zubehör
12 Automatic discharge valve Automatisches Auslassventil			ZG-700 1
13 Data cable 1.5 m Datakabel 1,5 m WX312					1
14 Fragrance pump Duftkonzentratpumpere ZG-900					1
15 Connection part for fragrance pump Verbindungsstück für die Duftkonzentratpumpere ZSTM-195					1

We recommend to use only the manufacturer's spare parts. Es dürfen ausschließlich die Ersatzteile des Herstellers verwendet werden.

1. INSTRUCCIONES PARA EL USUARIO 1. ISTRUZIONI PER L'UTENTE

1.1. Componentes del sistema generator de vapor

2.10. De beveiliging gegen oververhitting resetten
