Produkttyp	Infrarot-Wärmebildkamera
Marke	Laserliner
Modell	ThermoCamera Compact Plus
Sensortyp	Ungekühlter Mikrobolometer, 25 Hz, 8-14 μm
Infrarot-Auflösung	80 x 80 Pixel
Sichtfeld	17° x 17° (FOV)
Räumliche Auflösung (IFOV)	3,78 mrad
Messbereich	-20°C bis 150°C / 0°C bis 350°C
Genauigkeit	±2°C oder ±2% des Messwerts
Thermische Empfindlichkeit (NETD)	0,1°C bei 30°C
Bildschirm	TFT-Farbbildschirm 2,8 Zoll
Bildmodi	Infrarot, digital, gemischt (MIX)
Digitalzoom	1x bis 32x
Speicher	micro-SD-Karte (bis 16 GB, FAT32)
Dateiformate	JPEG, MPEG-4 (30 Hz), max. 1280x960 px
Stromversorgung	Li-Ion-Akku 3,7 V / 2,6 Ah
Betriebsdauer	ca. 4 Stunden
Abmessungen (L x B x H)	95 x 230 x 80 mm
Gewicht (mit Akku)	0,5 kg
Ziellaser	Klasse 2, <1 mW, 635 nm
LED-Beleuchtung	Integrierte weiße LED
Schnittstellen	Mini-USB, HDMI, micro-SD, Audio/Micro/Kopfhörer
Arbeitsbedingungen	-20°C bis 50°C, max. 85% RH, nicht kondensierend
Reinigung	Gerät ausschalten und Akku entfernen, Linse mit einem weichen Tuch reinigen, Sensor nicht berühren
Sicherheit	Augenkontakt mit dem Laserstrahl vermeiden, Klasse 2 beachten

Häufig gestellte Fragen - ThermoCameraCompact Plus Laserliner

Wie schalte ich die Kamera ein und aus?

Verwenden Sie die Taste EIN/AUS (h), um das Gerät ein- oder auszuschalten.

Wie stelle ich den Emissionsgrad ein?

Wählen Sie im Hauptmenü Emissionsgrad (8.1) und passen Sie den Wert zwischen 0,10 und 1,0 an. Verwenden Sie die Materialliste für voreingestellte Werte.

Wie mache ich ein Foto oder nehme ein Video auf?

Drücken Sie die Taste Auslöser (11), um ein Foto oder Video aufzunehmen. Ein Speichermedium (micro-SD-Karte) ist erforderlich.

Wie verwende ich den Ziellaser?

Drücken Sie lange die Taste b, um den Laser zu aktivieren oder zu deaktivieren. Blicken Sie niemals direkt in den Strahl.

Wie übertrage ich Daten auf einen Computer?

Verwenden Sie das USB-Kabel, um das Gerät mit einem PC zu verbinden, oder entfernen Sie die micro-SD-Karte und verwenden Sie einen Kartenleser. Die Funktion 'PC-Kamera' erfordert Windows.

Wie stelle ich den manuellen Temperaturbereich ein?

Wechseln Sie im Menü Temperaturbereich (12) von AUTO auf MANUELL. Die letzten Min/Max-Werte werden als Voreinstellung übernommen.

Wie ändere ich die Farbpalette?

Wählen Sie im Hauptmenü Farbpalette (10) und wählen Sie aus den verfügbaren Paletten.

Wie führe ich eine Kalibrierung (Verschluss) durch?

Die automatische Kalibrierung erfolgt bei der Fokussierung. Für eine manuelle Kalibrierung drücken Sie kurz die Taste Ein/Aus.

Welches Zubehör wird mitgeliefert?

Die Kamera wird mit einem Netzteil/Ladegerät, einem USB-Kabel, einer micro-SD-Karte (falls angegeben) und einer CD mit optionaler Software geliefert.

Wie reinige ich die Linse der Infrarotkamera?

Schalten Sie das Gerät aus und entfernen Sie den Akku. Verwenden Sie ein weiches, trockenes Tuch, um die Linse zu reinigen. Berühren Sie nicht den internen Sensor.

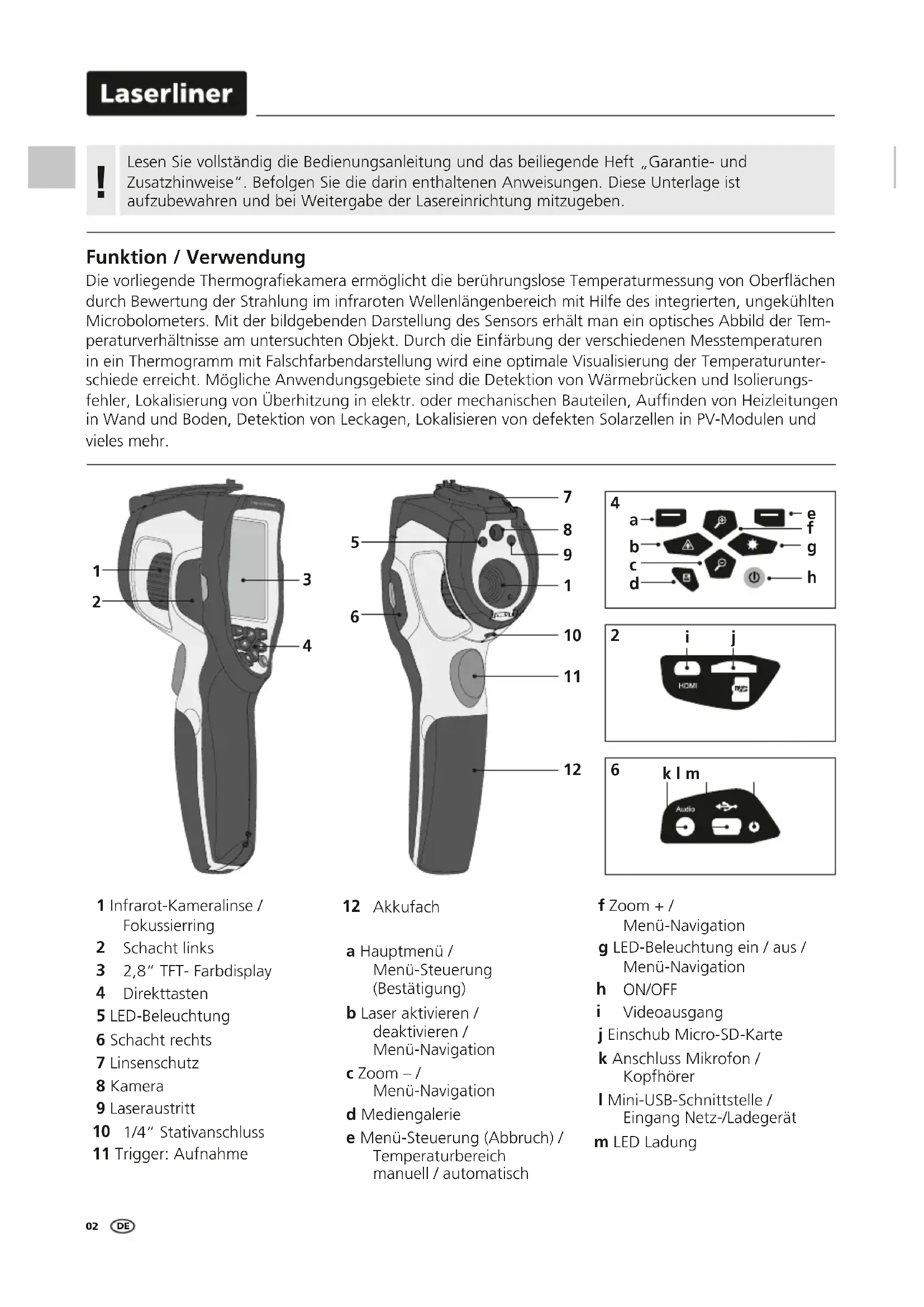

BEDIENUNGSANLEITUNG ThermoCameraCompact Plus Laserliner

Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft „Garantie- und Zusatzhinweise". Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben.

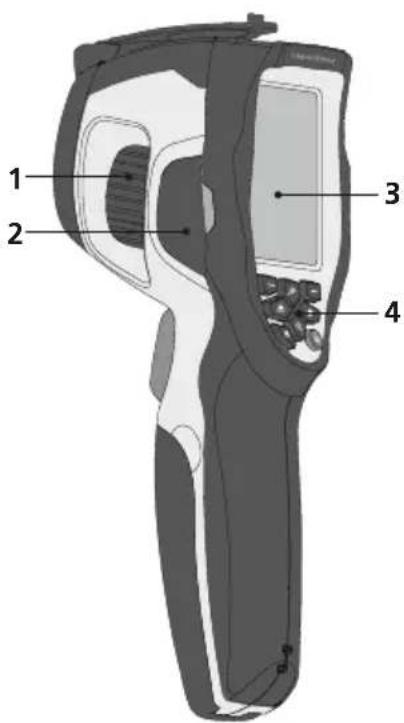

Funktion / Verwendung

Die vorliegende Thermografiekamera ermöglicht die berührungslose Temperaturmessung von Oberflächen durch Bewertung der Strahlung im infraroten Wellenlängenbereich mit Hilfe des integrierten, ungebühnten Microbolometers. Mit der bildgebenden Darstellung des Sensors erhält man ein optisches Abbild der Temperaturverhältnisse am untersuchen Object. Durch die Einfarbung der verschiedene Messtemperaturen in ein Thermogramm mit Falschfarbendarstellung wird eine optimale Visualisierung der Temperaturunter-schiede erreicht. Mögliche Anwendungsgebiete sind die Detektion von Wärmebrücken und Isolierungs- fehler, Lokalisierung von Überhitzung in elektr. oder mechanischen Bauteilen, Auffunden von Heizleitungen in Wand und Boden, Detektion von Leckagen, Lokalisieren von defekten Solarzellen in PV-Modulen und vieles mehr.

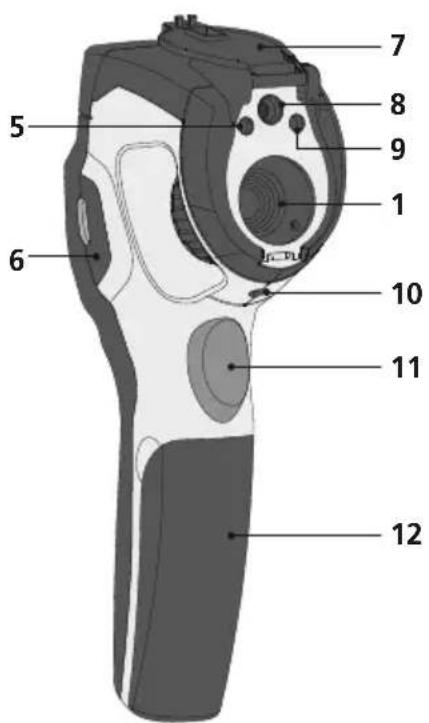

1 Infrarot-Kameralinse / Fokussierring
2 Schacht links
3 2,8" TFT- Farbdisplay

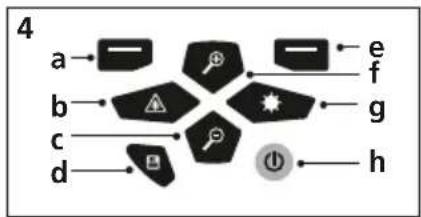

4 Direkttasten
5 LED-Beleuchtung
6 Schacht rechts
7 Linsenschutz
8 Kamera
9 Laseraustritt
10 1/4" Stativanschluss
11 Trigger: Aufnahme

12 Akkufach

a Hauptmenü / Menu-Steuierung (Bestätigung)
b Laser aktivieren / deaktivieren / Menu-Navigation
c Zoom - / Menu-Navigation
d Mediengalerie
e Menu-Steuerung (Abbruch)/ Temperaturbereich manuell / automatisch

f Zoom + /
Menu-Navigation
g LED-Beleuchtung ein / aus /
Menu-Navigation
h ON/OFF
i Videoausgang
j Einschub Micro-SD-Karte
k Anschluss Mikrofon / Kopfhörer
I Mini-USB-Schnittstelle / Eingang Netz-/Ladegerät
m LED Ladung

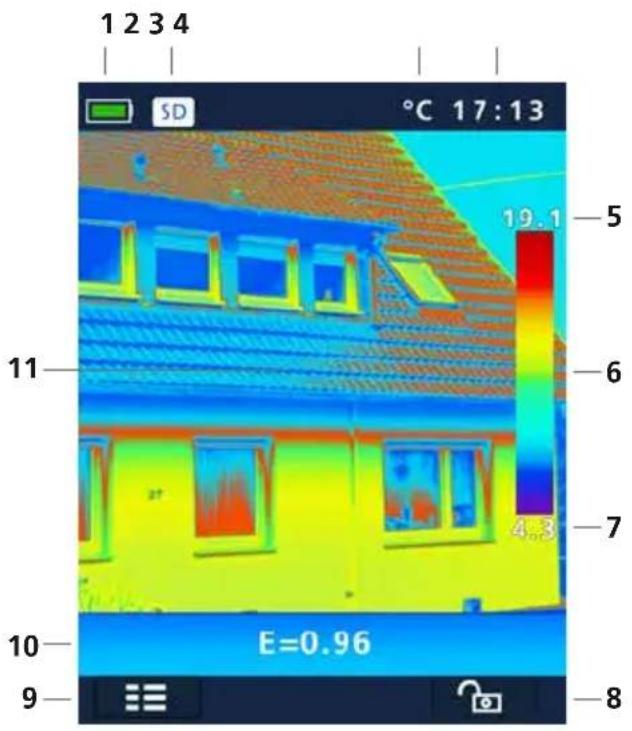

Standard-Messansicht

1 Anzeige Batterieladung
2 Micro-SD-Karte eingelegt
3 Temperatureinheit
4 Uhrzeit
5 Temperatur Max.
6 Farbstabelle mit Temperaturbereich
7 Temperatur Min.
8 Temperaturbereich manuell / automatisch
9 Hauptmenü
10 eingestellter Emissionsgrad
11 Thermografiebild

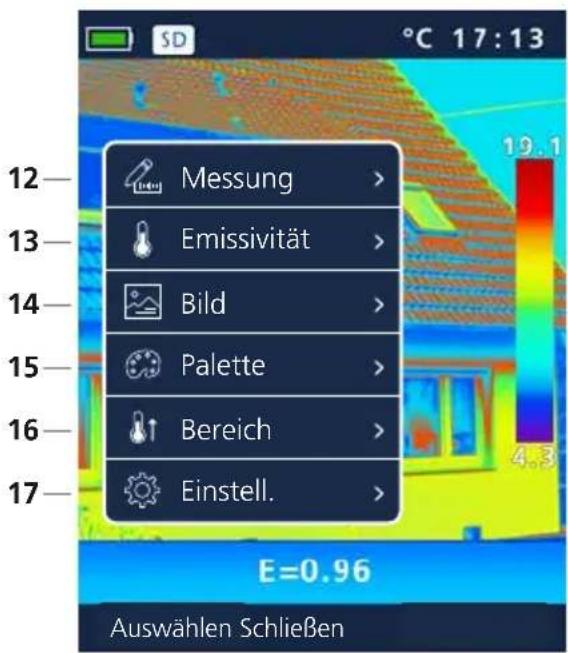

Hauptmenu

12 Hinzufugen von Messpunktten
13 Emissionsgrad einstellen
14 Bilddarstellung einstellen
15 Farbpalette wechseln
16 Messbereich einstellen
17 allgemeine und messsepezifische Einstellungen

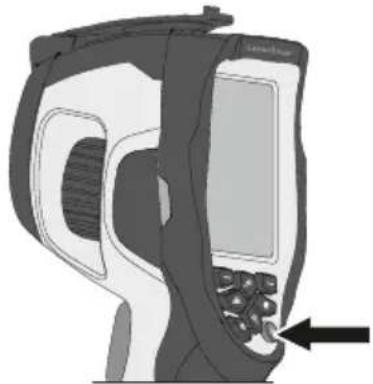

ON/OFF

ON

OFF

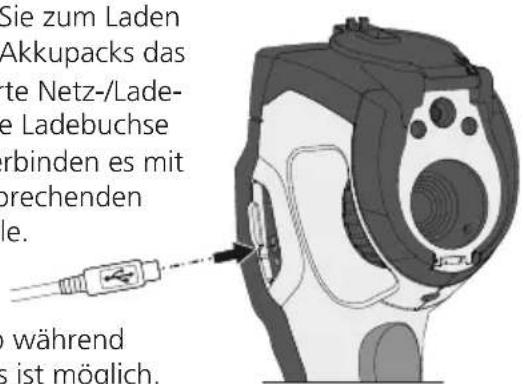

Li-Ion-Akkupack aufladen

SchlieBen Sie zum Laden des Li-Ion Akkupacks das mitgelieferte Netz-/Ladegerät in die Ladebuchse „I" und verbinden es mit einer entsprechenden Stromquelle.

Ein Betrieb während des Ladens ist möglich.

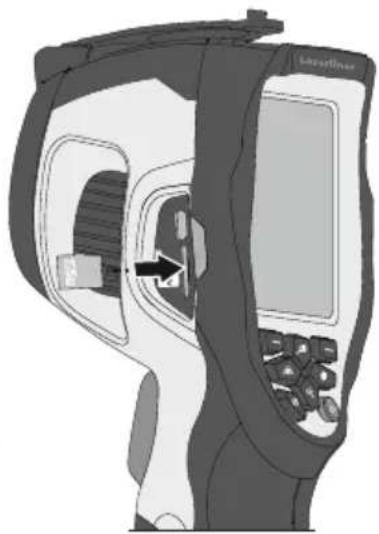

Micro-SD-Karte einlagen

Zum Einlagen einer Micro-SD-Karte zuerst die Gummibdeckung öffnen und danach die Speicherkarte gemäß Abbildung einsetzen. Ohne Speichermedium sind keine Aufzeichnungen möglich.

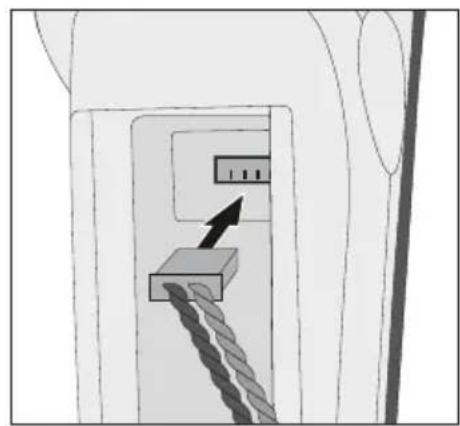

Li-Ion-Akkupack entnehmer / einsetzen

Akkufach (12) offen.

Voraussetzung SD-Karte: microSDHC, class 10, FAT32

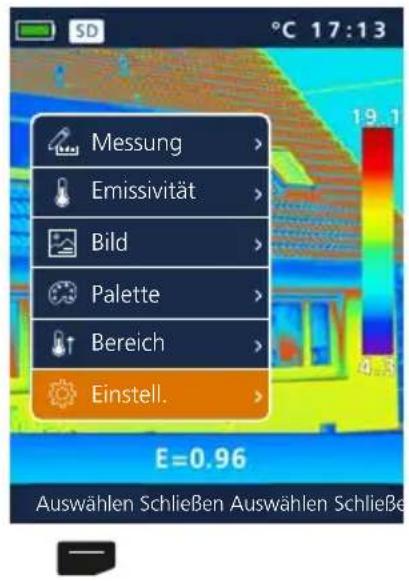

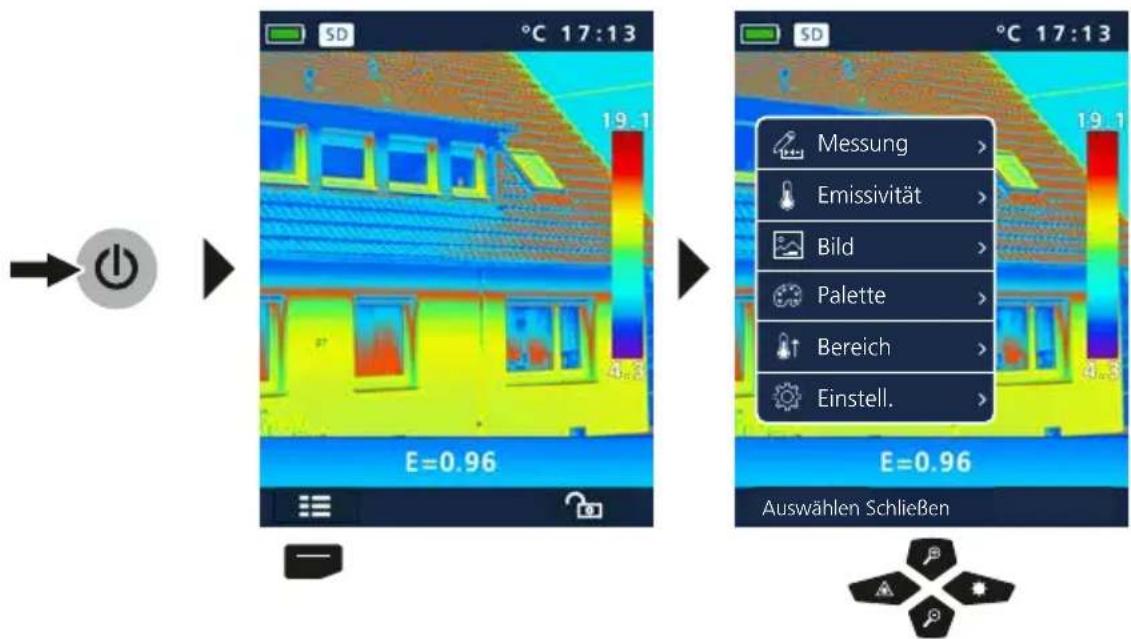

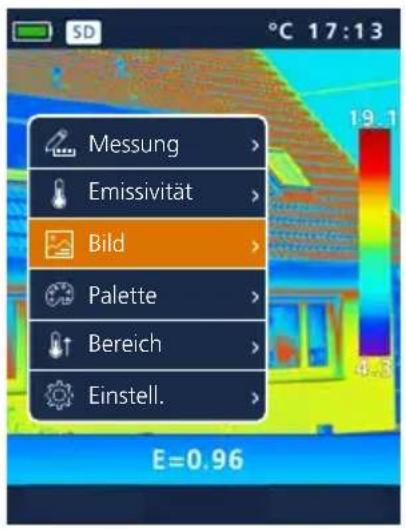

Hauptmenu

Über das Hauptmenü konnen allgemeine sowie messspezifische Einstellungen vorgenommen werden. Das Menulässt sich über die vier Direkttasten (b, c, f, g) steuern.

ThermoCamera Compact Plus / Pro

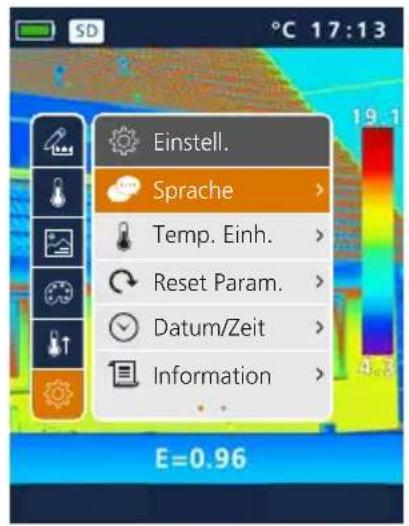

6.0 Einstellungen

6.1 Einstellungen: Menüsprache einstellen EN/DE/NL/FI/IT/FR/SV

6.2 Einstellungen: Temperatureinheit

Laserliner

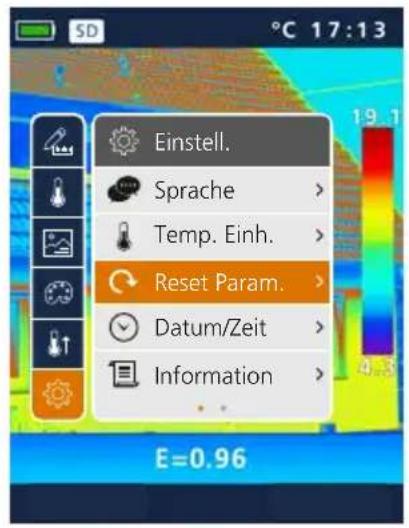

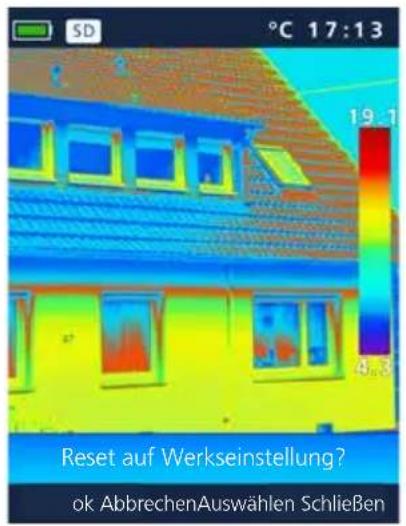

6.3 Einstellungen: Werkseinstellung

Jegliche Einstellungen gehen verloren.

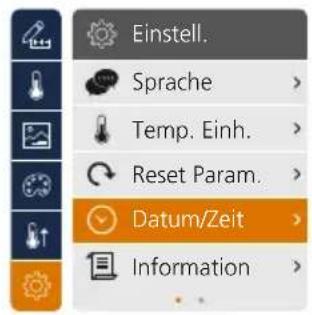

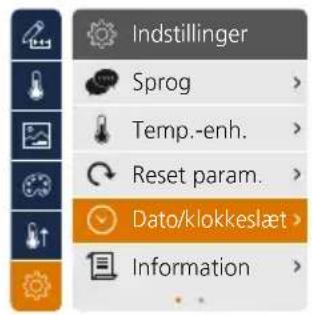

6.4 Einstellungen: Datum / Zeit

Datum Form. Zeit Form

JJJJ-MM-TT

12h PM

12h AM

Jahr Mon Tag Stun Min

2015 14102303

Mon

032

Tag

014

Stun

13/14

Min

12/14

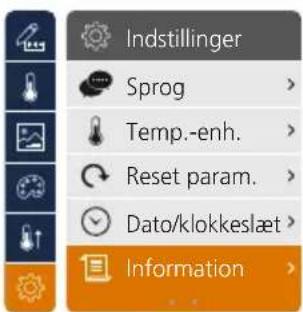

6.5 Einstellungen: Information

Information
Model	TCC / TCC Pro
N	150102008
Saturn	2015-02-12
Version	2.1.07
© Karte	7.4G/7.8G

ThermoCamera Compact Plus / Pro

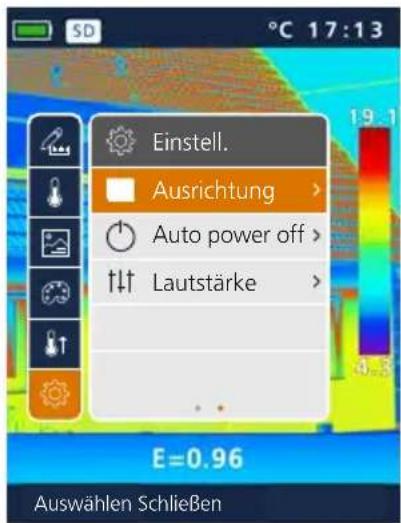

6.6 Einstellungen: Ausrichtung

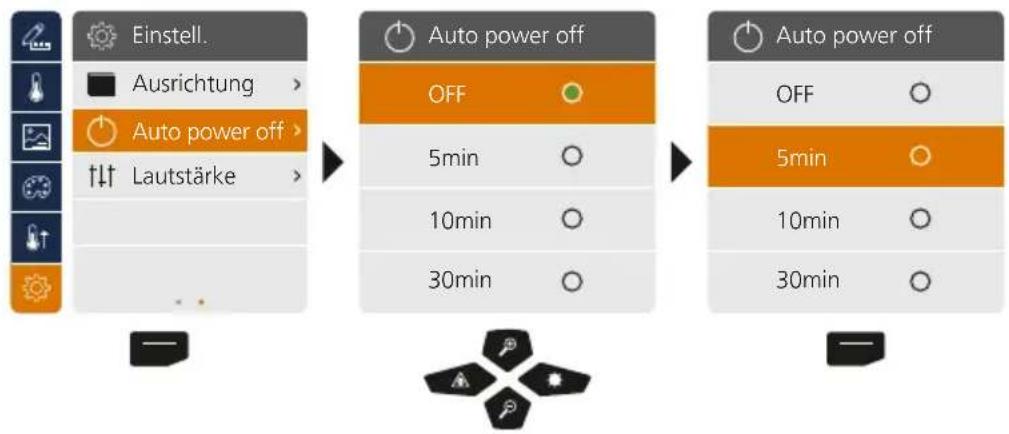

6.7 Einstellungen: Automatische Abschaltung

Das Gerat schaltet sich nach eingestelltem Zeitraum der Inaktivität automatisch ab.

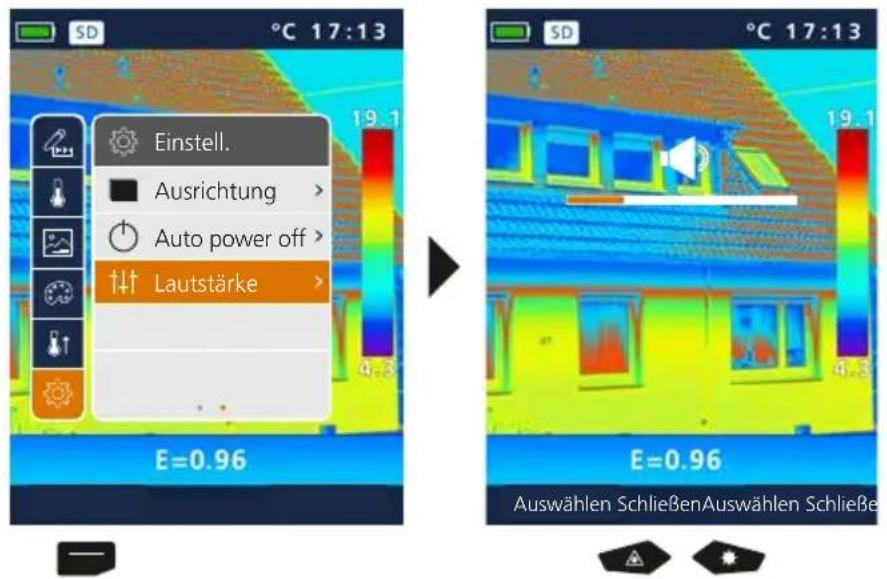

6.8 Einstellungen: Lautstärke

Laserliner

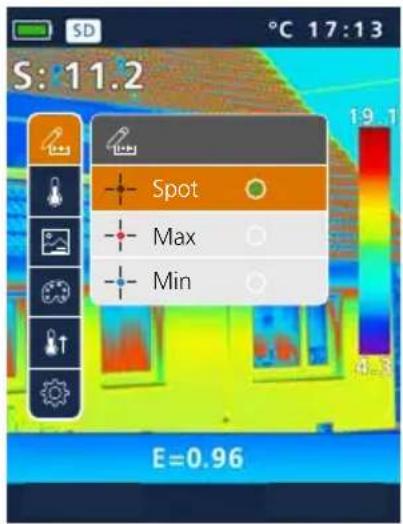

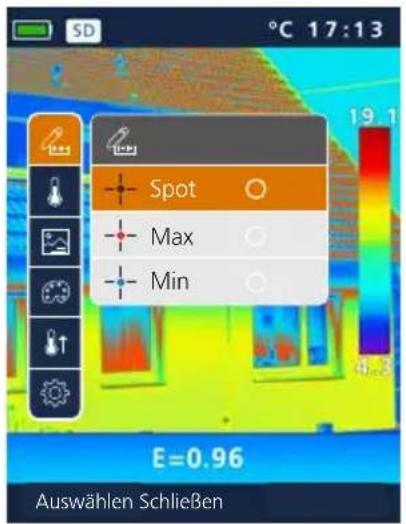

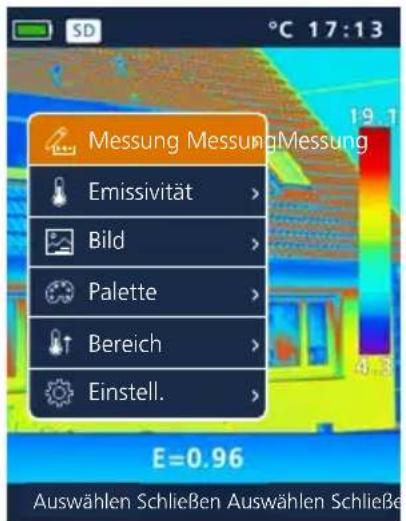

Messung

Es konnen bis zu drei Messpunkte gleichzeitig festgelegt werden (Spot (S): Temperatur Bildmitte, Max (H): hochste Temperatur, Min (C): geringste Temperatur).

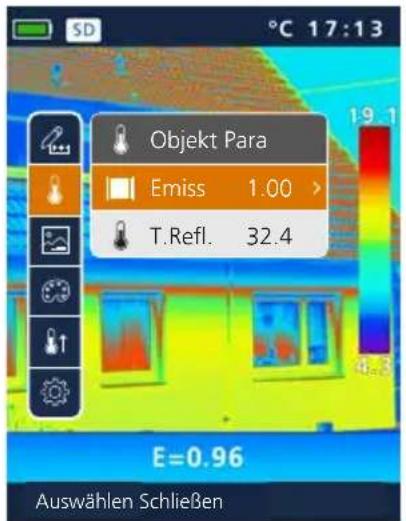

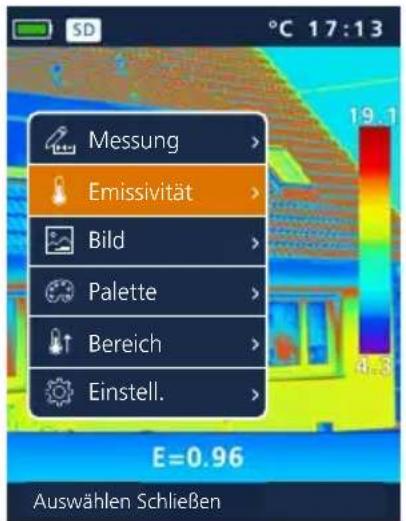

8.0 Emissivität

Vor jedem Einsatz sind die Messeinstellungen zur Infrarotmessung zu prufen bzw. auf die gegebene Mess-situation einzustellen, um eine korrekte Messung zu gewährleisten. Insbesondere sind hier die allgemeinen Parameter hinsichtlich Emissionsgrad und der Reflectionstemperatur zu beachten.

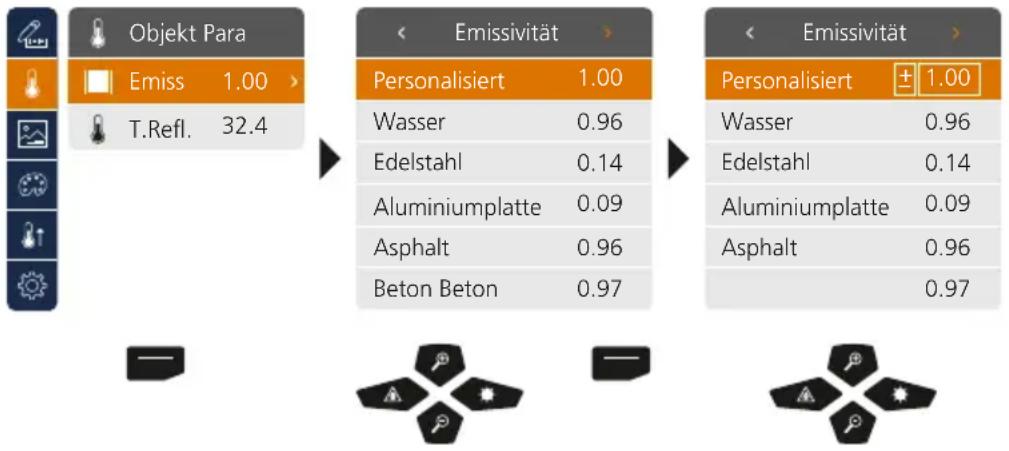

Emissivität: Emissionsgrad

Der Grad der Infrarotabstrahlung, die jeder Körper material-/oberflächenspezifisch abgibt, wird durch den Emissionsgrad bestimmt (0,01 ... 1,0). Zu einer korrekten Messung ist es zwingend erforderlich den Emissionsgrad einzustellen. Neben den vorgegebenen Emissionsgraden aus der Materiallasse ist das Einstellen eines individuellen Emissionsgrades möglich.

Durch langes Drucken erhöht bzw. verringert sich der Wert in 10er Schritten.

Emissionsgradtable (Richtwerte mit Toleranzen)

Metalle

Alloy A3003 oxidiert	0,20
geraut	0,20
Aluminium oxidiert	0,30
poliert	0,05
Blei rau	0,40
Chromoxid 0,81
Eisen oxidiert	0,75
mit Rost	0,60
Eisen geschmiedet matt	0,90
Eisen, Guss nicht oxidiert	0,20
Schmelze	0,25

Inconel oxidiert elektropoliert	0,83 0,15
Kupfer oxidiert Kupferoxid	0,72 0,78
Messing poliert oxidiert	0,30 0,50
Platin schwarz	0,90
Stahl kaltgerollt geschliffene Platte polierte Platte Legierung (8% Nickel, 18% Chrom)	0,80 0,50 0,10 0,35

Stahl galvanisiert	0,28
oxidiert	0,80
stark oxidiert	0,88
frisch gewalzt	0,24
rauhe, ebene Fläche	0,96
rostig, rot	0,69
Blech, nickelbeschichtet	0,11
Blech, gewalzt	0,56
Edelstahl, roftfrei	0,45
Zink oxidiert	0,10

Nicht Metalle

Asbest 0,93		Kalk 0,35		Menschliche Haut	0,98
Asphalt 0,95		Kalksandstein 0,95		Papier alle Farben	0,96
Basalt 0,70		Kalkstein	0,98
Baumwolle 0,77		Karborundum 0,90		Porzellan weiß glänzend mit Lasur	0,730,92
Beton, Putz, Mörtel 0,93		Keramik	0,95
Eis glattmit starkem Frost	0,970,98	Kies	0,95	Quarzglas	0,93
		Kohlenicht oxidiert	0,85	Sand	0,95
Erde 0,94		KunststofflichtdurchlässigPE, P, PVC	0,950,94	Schnee	0,80
Estrich 0,93				Splitt	0,95
Gips 0,88				Steingut, matt	0,93
Gipskartonplatten 0,95		Kühlkörperschwarz eloxiert	0,98	Stoff	0,95
Glas 0,90				Tapete (Papier) hell	0,89
Glaswolle 0,95		Lackmatt schwarzhitzebeständigweiß	0,970,920,90	Teer	0,82
Grafit 0,75				Teerpapier	0,92
Gummihartweich-grau	0,940,89	Laminat	0,90	Ton	0,95
		Marmorschwarz mattiertgräulich poliert	0,940,93	Transformatorenlack	0,94
Holzunbehandeltbuche gehobelt	0,880,94			Wasser	0,93
				Zement	0,95
		Mauerwerk	0,93	Ziegelstein rot	0,93

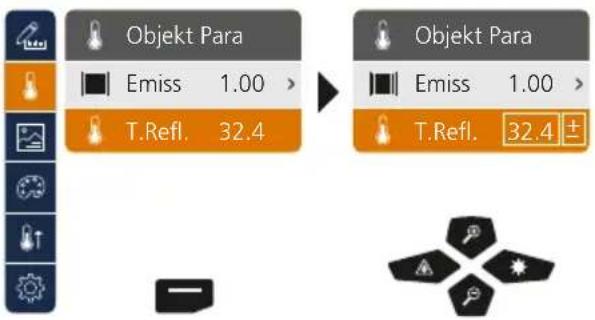

8.2 Emissivität: Reflektionstemperatur

Reflektionstemperatur

Bei der Infrarotmessung eines bestimmten Objektes kann die Messung durch die Reflektionsstrahlungen anderer in der Höhe befindlicher Objekte oder auch der Umgebungsluft beeinflusst werden, da das Messobjekt nicht vollständig isoliert werden kann. Mit Hilfe der Reflektionstemperatur konnen Fremdstrahlungen kompensiert werden. Im Regelfall beträgt die Reflektionstemperatur die der Umgebungstemperatur. Sollen sich jedoch große Objekte mit wesentlich abweichender Temperaturdifferenz (ca. >20^ ) in der Höhe der Messfläche befinden, so ist deren Einfluss auf die Messfläche zu berücksichtigten. Dabei ist folgendermaßen vorzugehen:

1. Emissionsgrad auf 1.0 einstellen
2. Fokus unscharf stellen (siehe hierzu Kapitel 14)
3. die Kamera in die entgegengesetze Richtung des eingentlichen Messobjektes richten
4. die Durchschnittstemperatur ermittelt in
5. Durchschnittstemperatur als Reflektionstemperatur einstehen

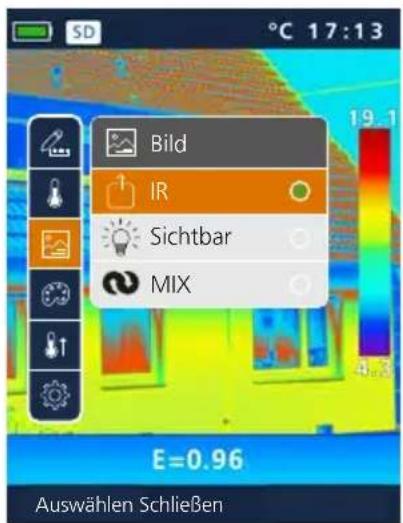

Bildmodi

Es stehen 3 verschiedene Bildmodi zur Verfügung.

A. IR-Bild (IR)
B. Digitalbild (Sichtbar)
C. Digitalvollbild mit IR-Bild (MIX)

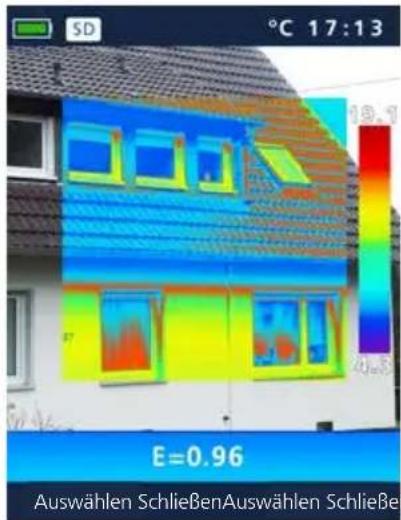

Beispiel Bildmodi MIX

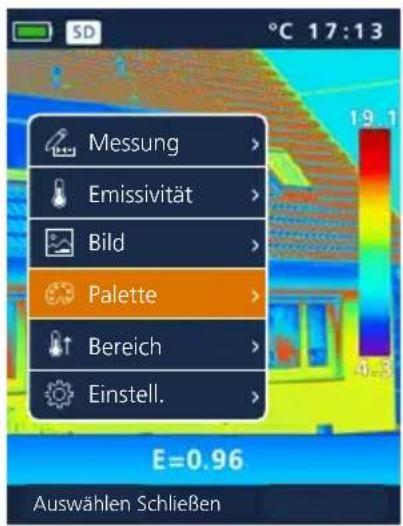

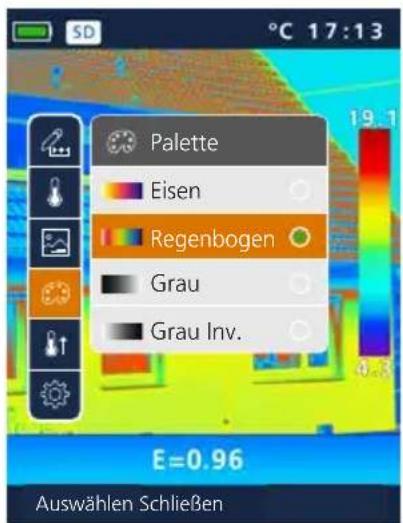

Farbpaletten IR-Bild

Für die Darstellung der erfassten Infrarottemperatren stehen mehrere Standard-Farbpaletten zur Auswahr. Je nach gewähller Palette werden die gemessenen Temperatren innerhalb des aktuellen Bildbereiches angepasst und im entsprechenden Farbraum dargestellt. Als Referenz der entsprechenden Temperatur-/Farbzuordnung dient der Bargraph zu den jeweiligen Min.-/Max.-Temperatren des Gesamtbildes.

Laserliner

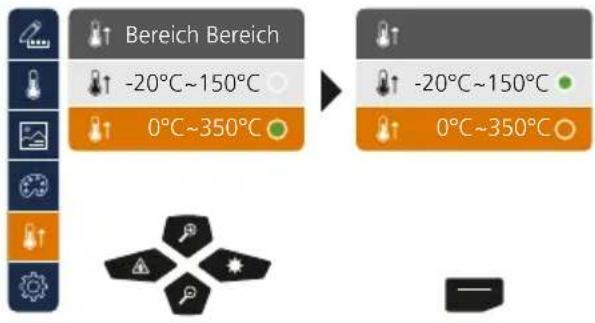

11 Messbereich

Vorausbahl Messbereich:

-20°C ... 150°C

(optimal für Innen- und Außenbereich)

0^ 350^

(optimal für industrielle Anwendungen)

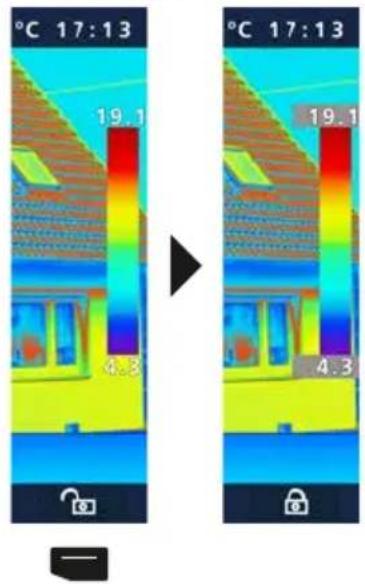

12 Temperaturbereich manuell / automatisch

auto man

automatischer Temperaturbereich

Mit dieser Einstellung wird der Temperaturbereich des IR-Bildes eingestellt und die daraus resultierende Verteilung des Farbspektrums des Infrarot-bildes. Das Farbspektrum des gemessenen IR-Bildes wird in Relation zum Temperaturbereich und zur Farbskala ermittelt.

Die Farbverteilung des IR-Bildes wird anhand der gemessenen Min./Max.-Werte automatisch und dynamisch im Bargraph angepasst.

manueller Temperaturbereich

In der manuellen Einstellung wird der Temperaturbereich nicht mehr durch die gemessenen Min.-/Max.-Werte automatisch eingestellt, sondern durch manuelle Werte festgelegt. Siehe hierzu Kapitel 13

Bei jedem Wechsel des Temperaturbereiches von AUTO zu Manuell werden die jeweils letzten gemessenen Min.-/Max.- Werte als Voreinstellung übernommen.

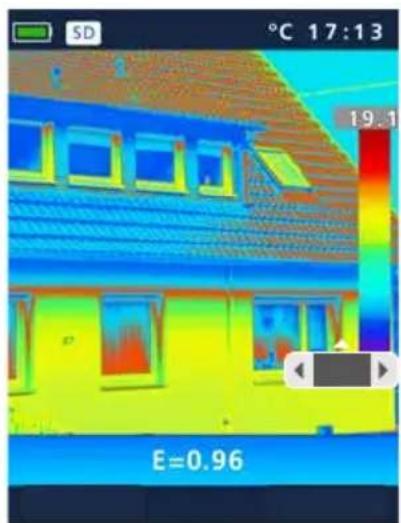

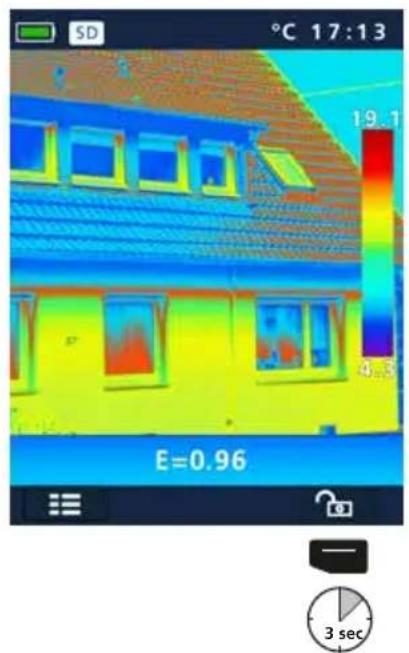

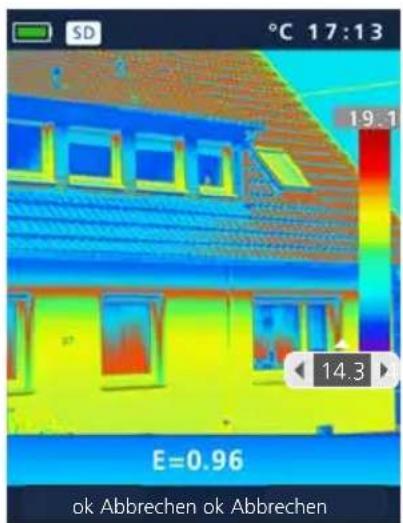

13 Manueller Temperaturbereich

ThermoCamera Compact Plus / Pro

Kamerafokus / Shutter-Funktion

Neben den Basiseinstellungen im Messgerät sind der Kamerafokus sowie die Shutter-Funktion (Bildkalibrierung) wichtige Bestandteile für ein entsprechendes Thermografieergebnis. Das Messobjekt sollte bestmöglich fokusiert werden, sodass die Umrisse und Konturen deutlich im Display sightbar sind. Die Bildkalibrierung erfolgt automatisch und kann manuell durch kurzes Drücken der Taste ON/OFF ausgelost werden.

Zoom

Die Ansicht kann gezoomt werden (32x). Durch langes Drücken wird die Verstellung der Zoom-Stufen beschleunigt.

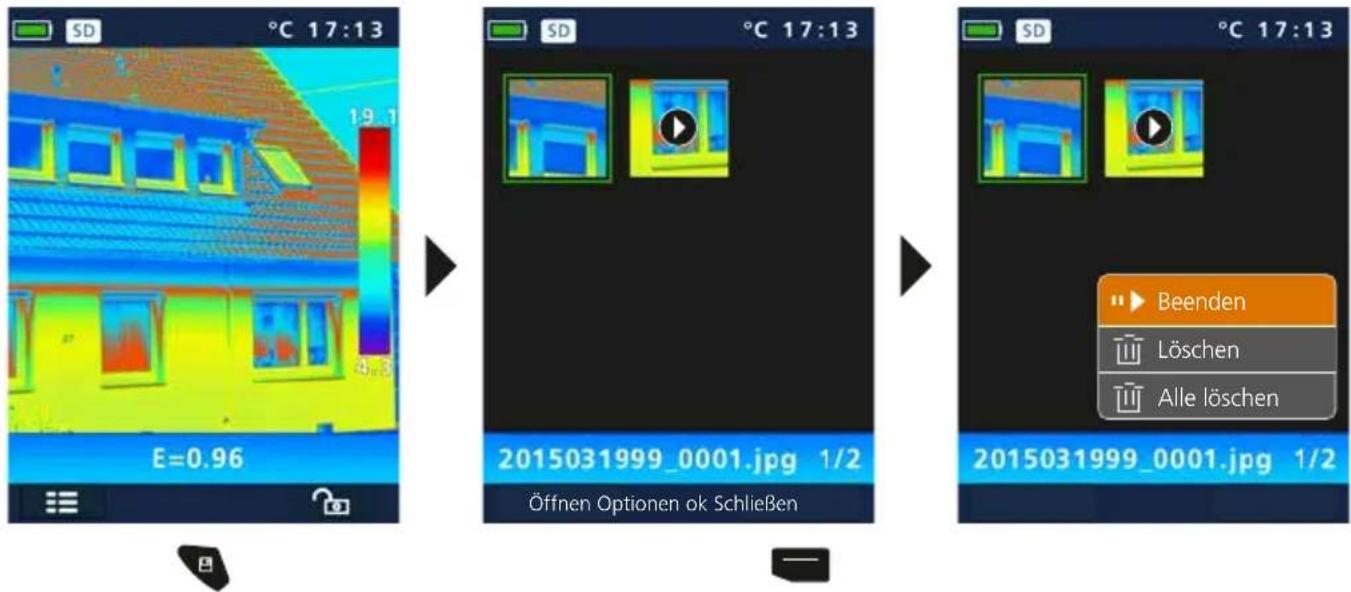

16 Mediengalerie / Wiedergabemodus / Aufnahmen loschen

In der Mediengalerie konnen alle mit der ThermoCamera Compact aufgenommen Bild- und Videodaten aufgerufen und abgespielt werden.

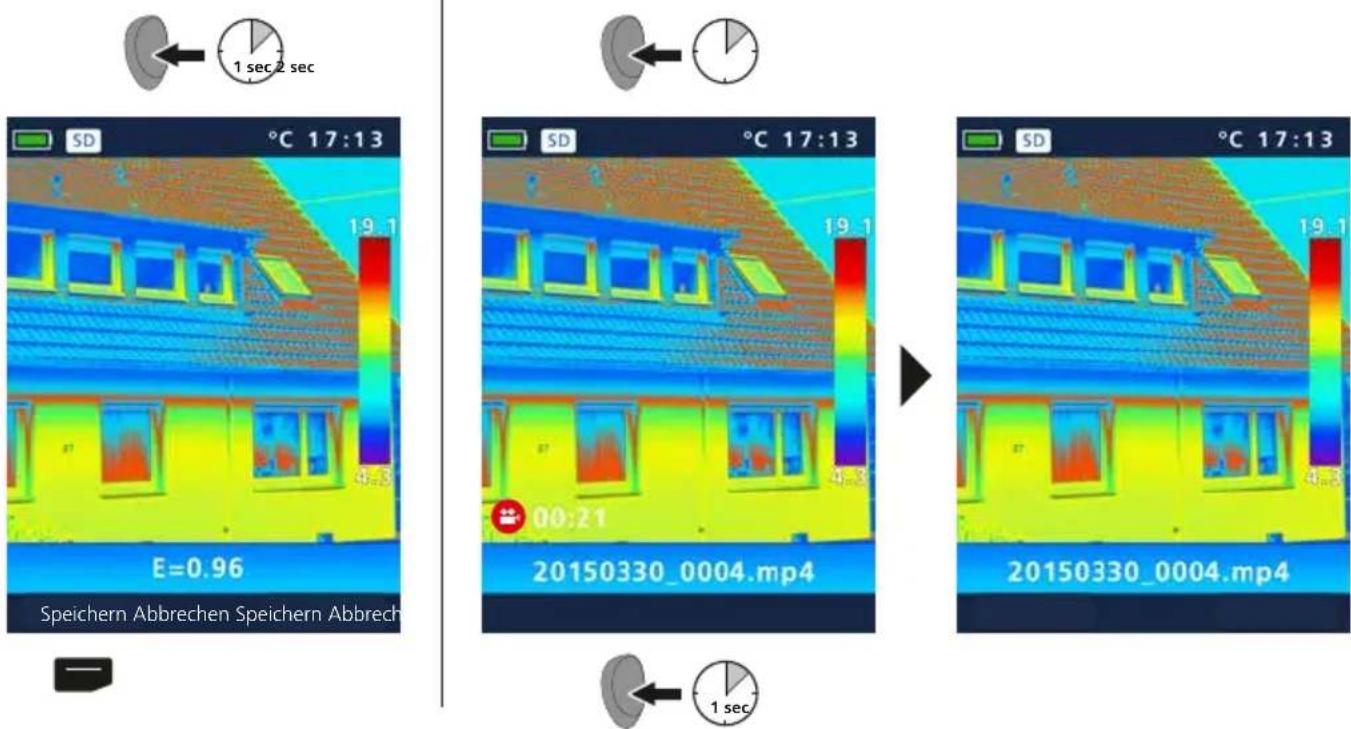

17 Aufnahme Bild / Audioaufzeichnung

Mit Hilfe der Taste „Trigger" (11) sind von jeder Messsituation Bild- und Videoaufnahmen für die spätere Dokumentation zu erstellen. Durch das im Headset integrierte Mikrofon werden zudem Audiosignale bei einer Videoaufnahme mit aufgezeichnet.

Bilder aufnehmen Videos aufnehmen

Ohne Speichermedium sind keine Aufzeichnungen möglich.

ThermoCamera Compact Plus / Pro

18 Ziellaser

Mit Hilfe des Ziellasers werden bereichsspezifische Messungen durch einfaches Anvisieren erreichtert. Zum Ein- und Ausschalten Taste „b" large drucken.

19 LED-Beleuchtung

Durch langes Drucken der Taste „g" wird die LED-Beleuchtung ein- bzw. ausgeschaltet.

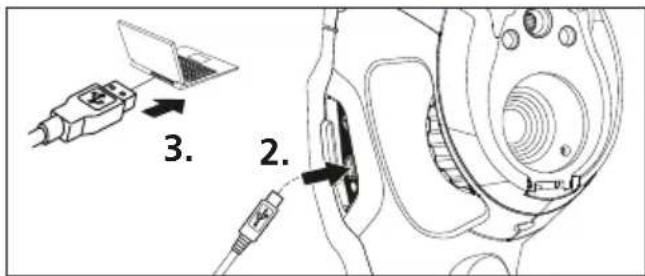

20 USB-Datenübertragung

Die gespeicherten Daten auf der SD-Karte können entweder mit einem passenden Kartenlesegerät oder über die USB-Schnittstelle auf den PC übertragen werden. Informationen zur Verbindung zwischen Computer und Kartenadapter bzw. Kartenleser finden Sie im Handbuch zu ihrem Kartenleser.

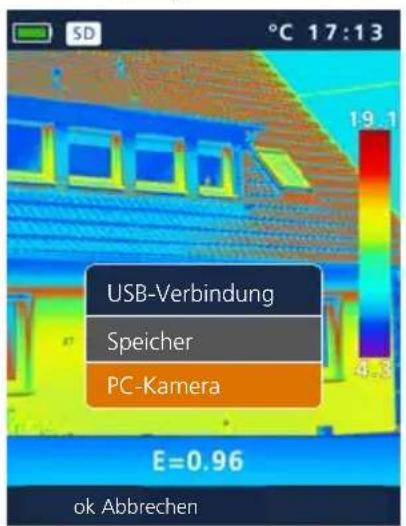

Übertragung über die USB-Schnittstelle

Speicher

Die SD-Karte wird als externer Datenträger auf dem Computer angezeigt.

PC-Kamera

Die ThermoCamera Compact wird als USB-Kamera angezeigt.

! Die Funktion „PC-Kamera“ stent für einen Windows-PC zur Verfügung und kann mit einem DirectShow fahigen VideoPlayer angezeigt werden.

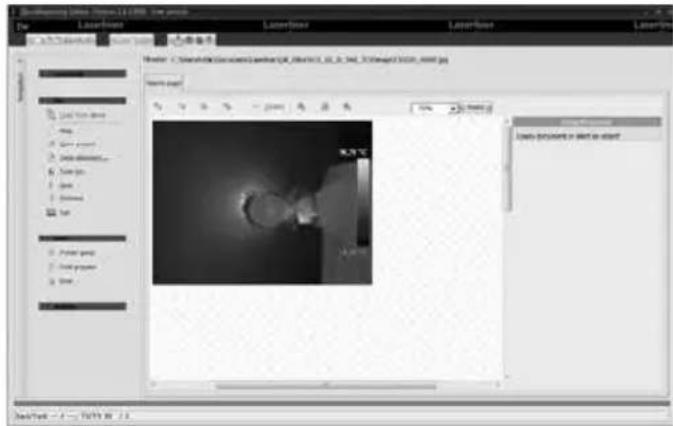

21 Software (optional)

Die auf der CD mitgelieferte Software ermitteligt es, die aufgezeichneten Daten auf den PC zu übertragen und zur weiteren Bearbeitung und Dokumentation zu nutzen.

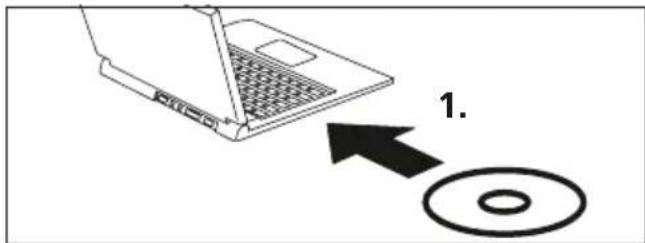

Legen Sie die mitgelieferte CD in das Laufwerk ein und folgen der Installationsroutine. Starten Sie nach erfolglicher Installation die Applikation. Schreiben Sie auf der einen Seite das mitgelieferte USB-Kabel an den Mini-USB Port des Gerätes an, das andere Ende an einen freien USB-Port Ihr Computers.

Die weitere Bedienung der Software entnehmer Sieitte der Hilde-Funktion, die eine detailierte Beschreibung der Funktionen beinhaltet.

Eine Treiberinstallation ist nicht notwendig. Die Software arbeitet unter Windows XP / 7 / 8 und 10.

22 Hinweise zur Wartung

• Arbeitsen an einem sauberen, staub- und wasserfreien Ort durchführten
• Kamera ausschalten, Batterie entfernen
• Vor statischer Aufladung durch Erdung sichern
• Objektive nicht an der Linse berühren
• Teile im Inneren der Thermokamera nicht berühren (Sensoren)
• Teile im Inneren und Objektiv vor Staub und Verschmutzung schätzen
• Bei unsachgemäßer Anwendung erlischt der Garantieanspruch

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU. Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektround Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter: www.laserliner.com/info

Allgemeine Sicherheitshinweise

Laserstrahlung!
Nicht in den Strahl blichen.
Laser Klasse 2
<1 mW·635 nm
EN 60825-1:2014/AC:2017

• Achtung: Nicht in den direkten oder reflektierten Strahl blichen.
• Der Laserarf nicht in die Hande von Kindern gelangen!
• Den Laserstrahl nicht auf Personen richten.

• Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schlieben und der Kopf sofort aus dem Strahl zu bewegen.

• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein. Umbauten oder Veränderungen am Gerät sind nicht gestattet.

Technische Daten Technische Änderungen vorbehalten. 21W18
	ThermoCamera Compact Plus	ThermoCamera Compact Pro
Sensortyp ungebühtes Microbolometer, 25 Hz, 8-14 μm
Auflösung Infrarottemperatur 80 x 80 Pixel 120 x 160 Pixel
Infrarot-Optik Germanium-Infrarotobjektiv
Sichtfeld 17° x 17° (FOV) 19° x 25° (FOV)
Räumliche Auflösung 3,78 mrad (IFOV) 2,78 mrad (IFOV)
Fokus einstellbar 0,5 m - 10 m einszellbar 0,5 m - 30 m
Thermische Empfindlichkeit NETD, 100 mK @30°C
Messbereich / Genauigkeit	-20°C ... 150°C, 0°C ... 350°C / ± 2°C oder ± 2% vom Messwert
Bildschirmtyp	2,8" TFT-Farbdisplay
Modus	Infrarotbild, Digitalbild, MIX-Bild
Bildfunktion	1-32x digitaler Zoom
Format	JPEG Format, MPEG-4 Standard (30 Hz), max. 1.280 x 960 Pixel
Speicherfungkction	Micro-SD-Kartenlaufwerk bis zu 16 GB
LED	LED weiß, Objektbeleuchtung
Ziellaser	Laserklasse 2 < 1 mW, 635 nm, EN 60825-1:2014/AC:2017
Schnittstelle / Anschlüsse	Mini-USB / Micro-SD, Video (HDMI), Audio, Kopfhörer/Mikrofon
Arbeitsbedingungen	-20°C ... 50°C, Luftfeuchtingigkeit max. 85% rH, nicht kondensierend, Arbeitsshöhe max. 2000 m über NN (Normalnull)
Lagerbedingungen -40°C ... 70°C,	Luftfeuchtingigkeit max. 85% rH
Stromversorgung / Ladezeit / Betriebsdauer	Li-lon Akkpack 3.7V / 2.6Ah / ca. 4 Std., integr. Ladeelektronik, DC 5V
Abmessungen / Gewicht	95 x 230 x 80 mm / 0,5 kg (inkl. Akkpack)

Laserliner

! Alle indstillinger garetabt.

6.4 Indstillinger: Dato / Klokkeslaet

6.5 Indstillinger: Information

Information
Model	TCC / TCC Pro
S/N	150102008
Dato	2015-02-12
Version	2.1.07
SD-kort	7.4G/7.8G

ThermoCamera Compact Plus / Pro

6.6 Indstillinger: Indjustering

14 Kamerafokus / shutter-funktion

Tel.: [phone], Fax: [phone]

[e-mail]

Umarex GmbH & Co. KG

Donnerfeld 2

59757 Arnsberg, Germany

Tel.: [phone], Fax: -333

www.laserliner.com

C E UK CA

Laserliner
