Produkttyp	Lithium-Ionen-Akkuladegerät
Marke	Batavia
Modell	MAXXPACK BTCLB001
Kategorie	Akkuladegerät
Eingangsspannung	230 V ~ (50/60 Hz)
Akku-Kompatibilität	Batavia 18 V Li-Ion-Akkus (2,0 Ah, 4,0 Ah, 5,0 Ah)
Ladeanzeige	Rote LED (Ladevorgang läuft), grüne LED (Ladevorgang abgeschlossen)
Ladefunktion	Intelligentes Laden mit Temperatur- und Spannungsüberwachung
Schutz	Schutz vor Kurzschluss, Überladung, Tiefentladung und Verpolung
Empfohlene Ladetemperatur	10 °C bis 40 °C (idealerweise 20 °C)
Unterstützter Akkutyp	Lithium-Ionen (Li-Ion)
Anzahl gleichzeitig ladbarer Akkus	1
Wartung und Reinigung	Vor Reinigung Netzstecker ziehen; mit einem trockenen Tuch reinigen; nicht in Wasser tauchen
Verwendung	Nur für Innenräume
Garantie	2 Jahre

Häufig gestellte Fragen - MAXXPACK BTCLB001 Batavia

Wie lade ich den Akku mit dem Ladegerät MAXXPACK BTCLB001 ?

Schließen Sie das Ladegerät an eine Steckdose (230 V) an. Die rote LED leuchtet auf. Setzen Sie den Akku in das Ladegerät ein. Die rote LED bleibt an und die grüne LED blinkt während des Ladevorgangs. Wenn der Akku vollständig geladen ist, leuchtet nur noch die grüne LED. Trennen Sie das Ladegerät nach Gebrauch vom Netz.

Was bedeuten die LEDs am Ladegerät?

Rote LED leuchtet dauerhaft: Das Ladegerät ist eingeschaltet. Rote LED an und grüne LED blinkt: Ladevorgang läuft. Grüne LED leuchtet dauerhaft: Akku vollständig geladen.

Kann ich Akkus anderer Marken laden?

Nein, verwenden Sie das Ladegerät nur zum Laden der mit dem Werkzeug gelieferten Batavia-Akkus oder solchen des gleichen Typs und Modells. Andere Akkus könnten explodieren.

Kann ich den Akku längere Zeit laden lassen?

Es wird davon abgeraten, den Akku über längere Zeiträume zu laden. Entfernen Sie den Akku nach Abschluss des Ladevorgangs, um die Zyklen zu optimieren und Energie zu sparen.

Wie überprüfe ich den Ladezustand des Akkus?

Drücken Sie die Taste der Ladeanzeige am Akku. Die LEDs leuchten auf: Je mehr LEDs leuchten, desto höher ist der Ladezustand. Eine LED links zeigt einen niedrigen Stand an.

Was tun, wenn das Ladegerät nicht funktioniert?

Überprüfen Sie, ob die Steckdose funktioniert. Versuchen Sie einen anderen Akku, um zu prüfen, ob das Ladegerät funktioniert. Wenn das Ladegerät defekt ist, wenden Sie sich an den Kundendienst.

Welche Sicherheitsvorkehrungen gelten für das Ladegerät?

Trennen Sie das Ladegerät vom Netz, wenn es nicht verwendet wird. Setzen Sie es keinem Wasser aus. Öffnen Sie es nicht. Verwenden Sie es nur im Innenbereich. Wenn das Kabel beschädigt ist, lassen Sie es von einem Fachmann ersetzen.

Bei welcher Temperatur kann ich den Akku laden?

Die Umgebungstemperatur sollte zwischen 10 °C und 40 °C liegen, idealerweise um 20 °C. Laden Sie nicht unter 10 °C oder über 40 °C.

Wie pflege ich das Ladegerät?

Trennen Sie das Ladegerät vor der Reinigung vom Netz. Wischen Sie es mit einem trockenen Tuch ab. Tauchen Sie es niemals in Wasser. Lagern Sie es an einem trockenen und staubfreien Ort.

Kann das Ladegerät mit einem beschädigten Akku verwendet werden?

Nein, laden Sie niemals einen beschädigten Akku. Das Ladegerät lädt defekte Akkus nicht. Ersetzen Sie den Akku, wenn er defekt ist.

BEDIENUNGSANLEITUNG MAXXPACK BTCLB001 Batavia

Bedienungsanleitung (Original)

Mode d'emploi

Gebruiksaanwijzing

1. Akku
2. Akku-Freigabetaste
3. Akku-Ladestandtaste
4. Ladegerät
5. Rote LED
6. Grüne LED

APERÇU

Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . 19

EG-Konformitätserklärung. . . . . . . . . . . . . . . .20

TABLE DES MATIÈRES

Technische gegevens . . . . . . . . . . . . 34

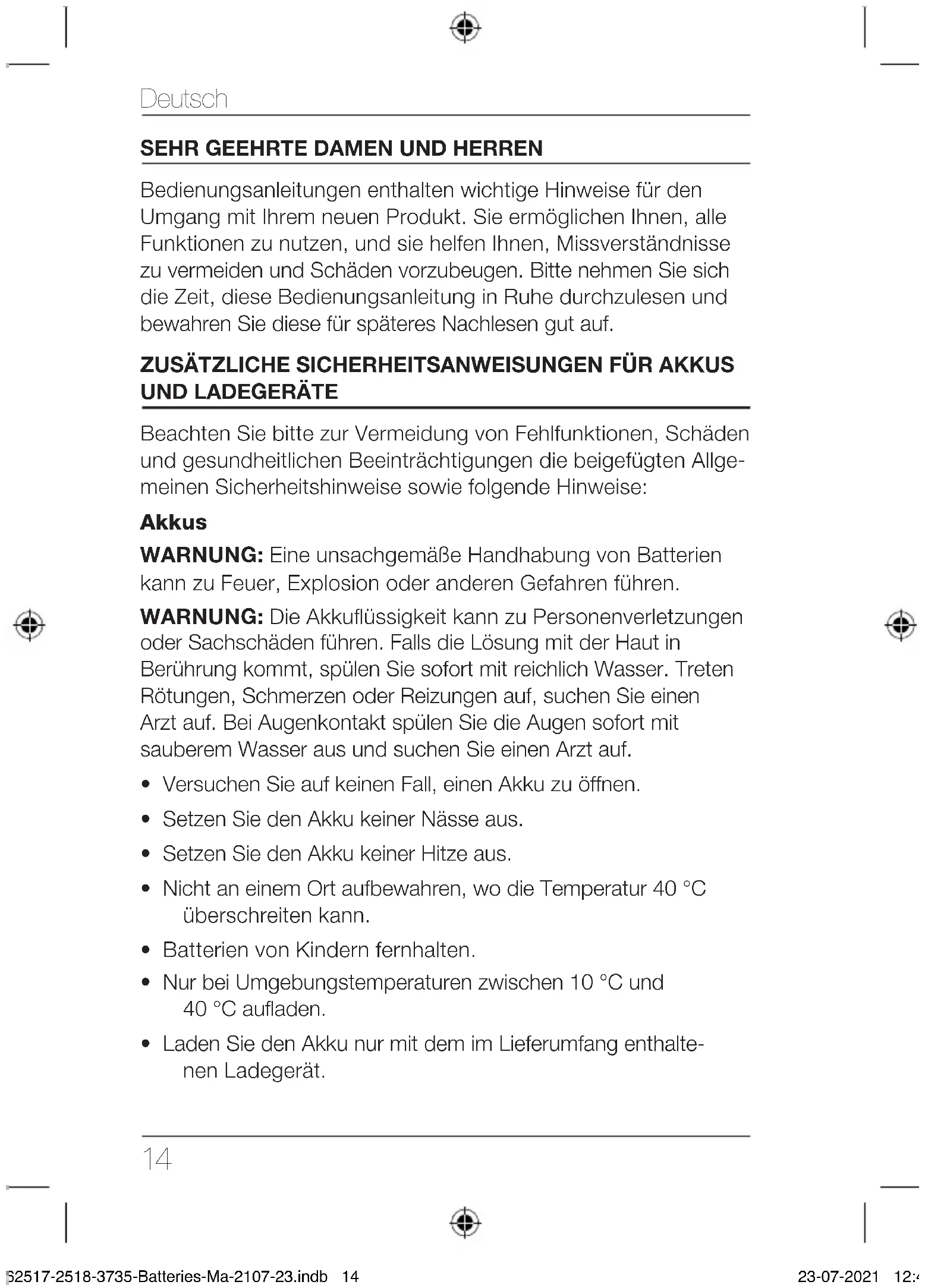

SEHR GEEHRTE DAMEN UND HERREN

Bedienungsanleitungen enthalten wichtige Hinweise für den Umgang mit Ihrem neuen Produkt. Sie ermöglichen Ihnen, alle Funktionen zu nutzen, und sie helfen Ihnen, Missverständnisse zu vermeiden und Schäden vorzubeugen. Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung in Ruhe durchzulesen und bewahren Sie diese für späteres Nachlesen gut auf.

ZUSÄTZLICHE SICHERHEITSANWEISUNGEN FÜR AKKUS UND LADEGERÄTE

Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen die beigefügten Allgemeinen Sicherheitshinweise sowie folgende Hinweise:

Akkus

WARNUNG: Eine unsachgemäße Handhabung von Batterien kann zu Feuer, Explosion oder anderen Gefahren führen.

WARNUNG: Die Akkuflüssigkeit kann zu Personenverletzungen oder Sachschäden führen. Falls die Lösung mit der Haut in Berührung kommt, spülen Sie sofort mit reichlich Wasser. Treten Rötungen, Schmerzen oder Reizungen auf, suchen Sie einen Arzt auf. Bei Augenkontakt spülen Sie die Augen sofort mit sauberem Wasser aus und suchen Sie einen Arzt auf.

• Versuchen Sie auf keinen Fall, einen Akku zu öffnen.
• Setzen Sie den Akku keiner Nässe aus.
• Setzen Sie den Akku keiner Hitze aus.
• Nicht an einem Ort aufbewahren, wo die Temperatur 40 °C überschreiten kann.
• Batterien von Kindern fernhalten.
• Nur bei Umgebungstemperaturen zwischen 10 °C und 40 °C aufladen.
• Laden Sie den Akku nur mit dem im Lieferumfang enthaltenen Ladegerät.

• Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
• Befolgen Sie bei der Entsorgung von Akkus die Anweisungen im Abschnitt „Entsorgung“.
• Beschädigen und deformieren Sie den Akku nicht - weder durch Einstiche noch durch Schläge - da Sie sich hierdurch verletzen können und ein Brand entstehen kann.
• Laden Sie keine beschädigten Akkus.
• Behandeln Sie den Akku mit Umsicht, lassen Sie ihn nicht fallen und setzen Sie ihn weder Druck, anderen mechanischen Belastungen oder extremer Hitze und Kälte aus.
• Achtung Unfallgefahr! Schließen Sie den Akku nicht kurz, setzen Sie ihn niemals Nässe aus und bewahren Sie ihn nicht zusammen mit Metallgegenständen auf, die die Kontakte kurzschließen könnten. Der Akku könnte sich stark erhitzen, in Brand geraten oder explodieren.

Unter extremen Einsatzbedingungen kann Akkuflüssigkeit austreten. Wenn Sie Flüssigkeit auf den Akkus feststellen, wischen Sie diese vorsichtig mit einem Lappen weg. Vermeiden Sie eine Berührung mit der Haut. Falls die Flüssigkeit doch mit der Haut oder den Augen in Berührung kommen sollte, befolgen Sie die folgenden Hinweise.

Ladegeräte

Ihr Ladegerät wurde für eine bestimmte Spannung konstruiert. Überprüfen Sie immer, ob die Netzspannung mit der Spannung auf der Datenplakette übereinstimmt.

WARNUNG:

• Ziehen Sie bei Nichtbenutzung des Ladegerätes, vor der Reinigung und Wartung den Netzstecker aus der Steckdose.
• Tauschen Sie das Ladegerät auf keinen Fall gegen einen Netzstecker aus.

Deutsch

• Verwenden Sie Ihr Ladegerät nur zum Laden von Akkus des im Lieferumfang enthaltenen Typs. Andere Akkus könnten platzen und Sach- und Personenschäden verursachen.
• Versuchen Sie nie, nicht aufladbare Akkus zu laden.
• Falls das Netzkabel beschädigt ist, so ist es vom Hersteller oder einem Service Center auszutauschen, um Gefahren vorzubeugen.
• Lassen Sie beschädigte Leitungen sofort austauschen.
• Setzen Sie das Ladegerät niemals Nässe aus.
• Öffnen Sie das Ladegerät nicht.
• Fassen Sie nicht mit den Fingern oder irgendwelchen Gegenständen in das Ladegerät.
• Gerät/Werkzeug/Akku müssen sich beim Aufladen an einem gut belüfteten Ort befinden.
• Das Ladegerät ist nur für den Innengebrauch bestimmt.

BEDIENUNG

Handhabung von Lithium-Ionen Akkus

Lithium-Ionen Akkus haben viele Gemeinsamkeiten mit klassischen Akkus. Der Hauptunterschied ist, dass Lithium-Ionen Akkus keinen "Memory Effekt" haben und nicht regelmäßig vollständig entladen werden müssen. Es ist ratsam, Lithium-Ionen Akkus nach Gebrauch wieder zu laden, damit sie bei Bedarf geladen zur Verfügung stehen.

Lithium-Ionen Akkus erbringen die besten Leistungen bei Raumtemperatur. Bei niedrigeren Temperaturen ist ihre Leistung reduziert.

Hinweis: Ein voll aufgeladener Akku verliert eingelagert im Monat etwa 2% seiner Ladung.

Vor Verwendung

Vor der ersten Verwendung muss der Akku aufgeladen werden.

Entnehmen des Akkus aus dem Werkzeug

- Drücken Sie die Akku-Freigabetaste (2) und ziehen Sie den Akku (1) aus dem Werkzeug.

WARNUNG! Versuchen Sie nicht, den Akku zu entnehmen, ohne die Akku-Lösetaste zu drücken. Die Bohrmaschine und/oder der Akku könnten sonst Schaden nehmen.

Einsetzen des Akkus in das Werkzeug

Überprüfen Sie, ob die Außenflächen des Akkus sauber und trocken sind, bevor Sie den Akku an das Ladegerät anschließen oder in das Werkzeug einsetzen.

- Setzen Sie den Akku (1) in das Gerät ein, drücken Sie den Akku soweit nach vorn, bis der Akku hörbar einrastet.

Aufladen des Akkus

WARNUNG: Das Nichtbefolgen dieser Anleitung zur Akkuaufladung führt zu dauerhaften Schäden.

1. Stecken Sie den Netzstecker des Ladegeräts (4) in eine Steckdose. Die rotes LED-Anzeigen (5) am Ladegerät leuchten auf.
2. Setzen Sie den Akku (1) in das Akku-Ladegerät (4).
3. Sobald der Ladevorgang beginnt, leuchtet die rote LED (5) durch-gängig und die grüne LED (6) blinkt.
4. Wenn der Akku vollständig aufgeladen ist, leuchtet die grüne LED (6).

Hinweis: Sorgen Sie dafür, dass der Akku und das Akku-Ladegerät ordnungsgemäß ausgerichtet sind. Wenn sich der Akku nicht leicht-gängig in das Ladegerät einschieben lässt, wenden Sie keine Gewalt an. Nehmen Sie ihn stattdessen wieder heraus, prüfen Sie die Akku-Oberseite und den Akkusteckplatz auf mögliche Verschmutzungen und Beschädigungen und vergewissern Sie sich, dass die Kontakte nicht verbogen sind.

Akku-Ladestand

Der Akku ist mit einer eingebauten Akku-Ladestandsanzeige ausgestattet. Durch Drücken der rechten Taste (3) wird der Akku-Ladestand angezeigt. Die rechte LED weist auf einen hohen und die linke auf einen niedrigen Ladestand hin, d.h. der Akku muss in Kürze wiederaufgeladen werden.

ACHTUNG: Bei niedrigem Ladestand kann das Gerät den Betrieb unvermittelt einstellen, wodurch es zu gefährlichen Situationen kommen kann. Der Akku sollte daher stets ausreichend aufgeladen sein.

Weitere Hinweise zum Aufladen des Akkus

• Lassen Sie einen heißen Akku vor dem Laden abkühlen
• Der Akku sollte bei einer Umgebungstemperatur zwischen 10 °C und 40 °C (möglichst aber bei ca. 20 °C) aufgeladen werden.
• Lassen Sie den Akku nach der Aufladung 15 Minuten abkühlen.
• Trennen Sie das Ladegerät nach Gebrauch vom Stromnetz und bewahren Sie es sachgemäß auf.
• Lassen Sie Akkus nicht längere Zeit am Ladegerät. Bewahren Sie Akkus niemals im Ladegerät auf.
• Akkutemperatur und -spannung werden während des Ladevorgangs vom Ladegerät überwacht. Der Akku sollte schnellstmöglich nach Beendigung der Aufladung aus der Ladeschale genommen werden, um die Zahl der Ladezyklen zu maximieren und Strom zu sparen.
• Lagern Sie Lithium-Ionen-Akkus nicht über einen längeren Zeitraum in entladenem Zustand. Andernfalls können die Lithium-Ionen-Zellen Schaden nehmen. Bei langfristiger Einlagerung sollten Akkus in hohem Ladezustand und vom Elektrowerkzeug getrennt sein.
• Die Akkukapazität nimmt mit der Zeit ab. Nach 100 Ladezyklen verringert sich die Dauer, die das Elektrowerkzeug mit

dem Akku betrieben werden kann und das maximale Drehmoment des Gerätes lässt nach. Diese Leistungsabnahme schreitet fort, bis der Akku nach 500 Ladezyklen minimale Kapazität erreicht hat. Dies ist zu erwarten und stellt keinen Akkundefekt dar.

TECHNISCHE DATEN

7062517 Li-Ionen 2,0 Ah

Nennspannung . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 V=

Gewicht. 0,37 kg

7062518 Li-Ionen 4,0 Ah

Nennspannung ..... 18 V=

Gewicht. 0,61 kg

7063735 Li-Ionen 5,0 Ah

Nennspannung ..... 18 V--

Gewicht. 0,61 kg

ENTSORGUNG

Verpackung entsorgen

Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoffsammlung.

Akku entsorgen

Batterien und Akkus dürfen nicht in den Hausmüll!

Als Verbraucher sind Sie gesetzlich verpflichtet, alle Batterien und Akkus, egal ob sie Schadstoffe* enthalten oder nicht, bei einer Sammelstelle in Ihrer Gemeinde/ Ihrem Stadtteil oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können.

* Gekennzeichnet mit: Cd = Cadmium, Hg = Quecksilber, Pb = Blei, Li = Lithium.

Deutsch

EG-KONFORMITÄTSERKLÄRUNG

Wir, die Batavia B.V., Weth. Wassebaliestraat 6d, NL-7951 SN Staphorst, erklären auf eigene Verantwortung, dass die Artikel-Nr. 7062517, 7062518 und 7063735 den Grundanforderungen entsprechen. Zur Bewertung der Konformität wurden folgende harmonisierte Normen herangezogen:

EN 62841-1:2015

EN 62133-2:2017

Meino Seinen, Qualitätsbeauftragter

Batavia B.V., Weth. Wassebaliestraat 6d, 7951 SN Staphorst, Niederlande

Das Produkt und das Benutzerhandbuch können geändert werden. Die technischen Daten können ohne Vorankündigung geändert werden.

20

CHER CLIENT

Dieses Produkt hat 2 Jahre Garantie

Sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät nicht einwandfrei sein, so wenden Sie sich bitte immer zuerst an unseren Kunden-Service. Bitte bewahren Sie unbedingt den Kaufbeleg auf. Die Garantieleistung gilt nur für Material-oder Fabrikationsfehler. Ausgeschlossen sind Mängel die durch häufigen Gebrauch, missbräuchlicher und unsachgemäßer Behandlung oder Gewalteinwirkung verursacht worden sind.

Deutschland – Kundenservice

Montag bis Freitag von 9 bis 17 Uhr

01805 937 832 *

*Nur €0,14 /Minute aus dem dt. Festnetz, max. €0,42/Minute aus den Mobilfunknetzen

Model:

BT-CLB001 /
