BEDIENUNGSANLEITUNG 616 Testo

Materialfeuchte—Messgerät

Bedienungsanleitung (de) 3

Instruction manual (en) 17

Allgemeine Hinweise ....4

1. Sicherheitshinweise....5
2. Bestimmungsgemäße Verwendung ....6
3. Produktbeschreibung .....7
   3.1 Anzeige- und Bedienelemente 7
   3.2 Spannungsversorgung 8
   3.3 Feuchtemessverfahren 8
4. Inbetriebnahme 9
5. Bedienung....9
   5.1 Gerät ein- / ausschalten .....9
   5.2 Displaybeleuchtung ein- / ausschalten .....10
   5.3 Einstellungen vornehmen ....10
6. Messen ....11
7. Wartung und Pflege....13
8. Fragen und Antworten....14
9. Technische Daten ....14
10. Tipps und Hilfe ....15
11. Zubehör / Ersatzteile .....15

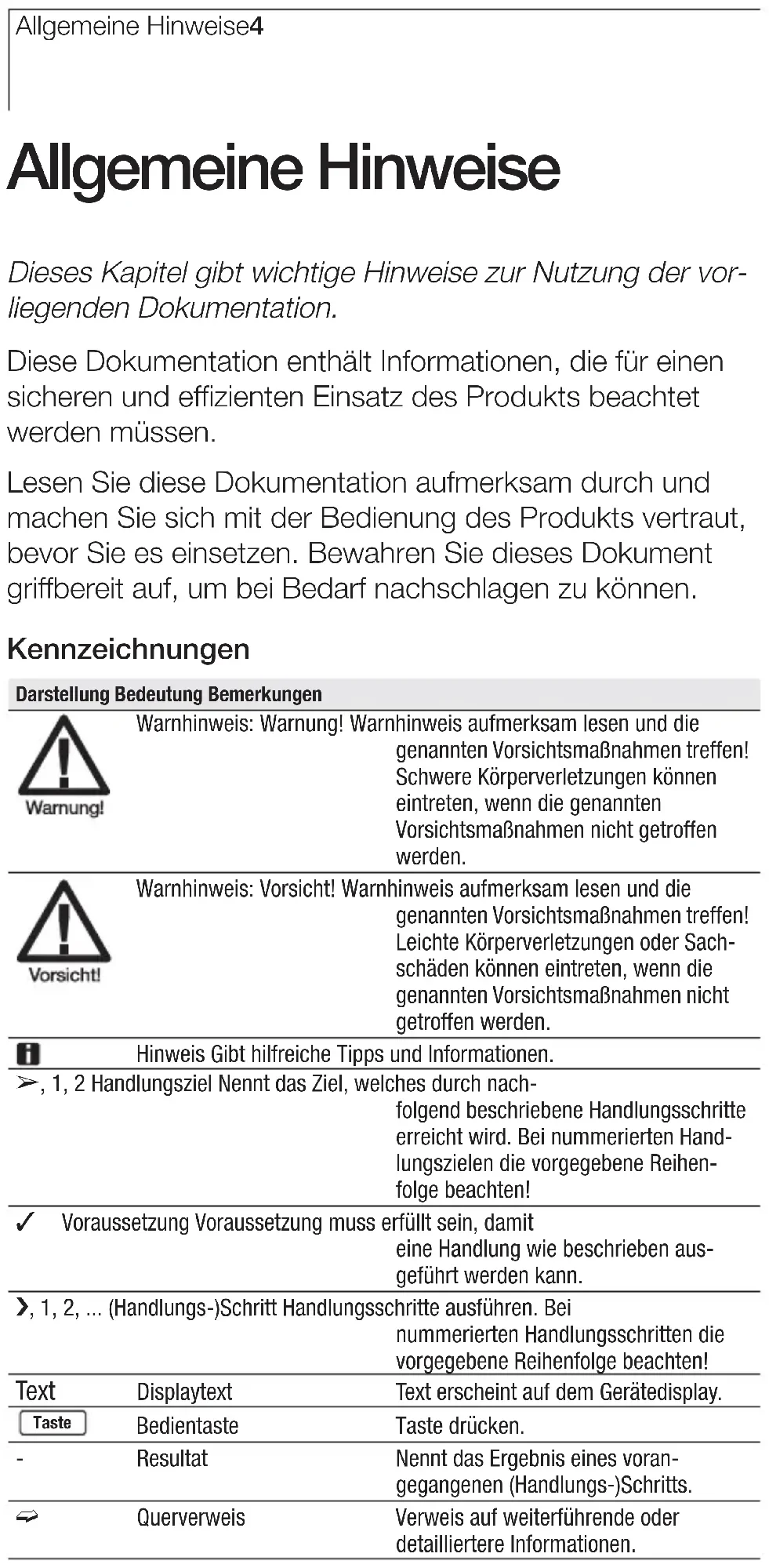

Allgemeine Hinweise

Dieses Kapitel gibt wichtige Hinweise zur Nutzung der vorliegenden Dokumentation.

Diese Dokumentation enthält Informationen, die für einen sicheren und effizienten Einsatz des Produkts beachtet werden müssen.

Lesen Sie diese Dokumentation aufmerksam durch und machen Sie sich mit der Bedienung des Produkts vertraut, bevor Sie es einsetzen. Bewahren Sie dieses Dokument griffbereit auf, um bei Bedarf nachschlagen zu können.

Kennzeichnungen

Darstellung Bedeutung Bemerkungen
Warnung!	Warnhinweis: Warnung! Warnhinweis aufmerksam lesen und die genannten Vorsichtsmaßnahmen treffen!Schwere Körperverletzungen können eintreten, wenn die genannten Vorsichtsmaßnahmen nicht getroffen werden.
Vorsicht!	Warnhinweis: Vorsicht! Warnhinweis aufmerksam lesen und die genannten Vorsichtsmaßnahmen treffen!Leichte Körperverletzungen oder Sachschäden können eintreten, wenn die genannten Vorsichtsmaßnahmen nicht getroffen werden.
i	Hinweis Gibt hilfreiche Tipps und Informationen.
➢, 1, 2 Handlungsziel Nennt das Ziel, welches durch nachfolgend beschriebene Handlungsschritte erreicht wird. Bei nummerierten Handlungszielen die vorgegebene Reihenfolge beachten!
√	Voraussetzung Voraussetzung muss erfüllt sein, damit eine Handlung wie beschrieben ausgeführt werden kann.
➢, 1, 2, ... (Handlungs-)Schritt Handlungsschritte ausführen. Bei nummerierten Handlungsschritten die vorgegebene Reihenfolge beachten!
Text	Displaytext	Text erscheint auf dem Gerätedisplay.
Taste	Bedientaste	Taste drücken.
-	Resultat	Nennt das Ergebnis eines voran-gegangenen (Handlungs-)Schritts.
→	Querverweis	Verweis auf weiterführende oder detailliertere Informationen.

Hinweis Gibt hilfreiche Tipps und Informationen.

, 1, 2 Handlungsziel Nennt das Ziel, welches durch nachfolgend beschriebene Handlungsschritte erreicht wird. Bei nummerierten Handlungszielen die vorgegebene Reihenfolge beachten!
√ Voraussetzung Voraussetzung muss erfüllt sein, damit eine Handlung wie beschrieben ausgeführt werden kann.
, 1, 2, ... (Handlungs-)Schritt Handlungsschritte ausführen. Bei nummerierten Handlungsschritten die vorgegebene Reihenfolge beachten!
Text	Displaytext	Text erscheint auf dem Gerätedisplay.
Taste	Bedientaste	Taste drücken.
-	Resultat	Nennt das Ergebnis eines voran-gegangenen (Handlungs-)Schritts.
	Querverweis	Verweis auf weiterführende oder detailliertere Informationen.

1. Sicherheitshinweise

dee

Dieses Kapitel nennt allgemeine Regeln, die für einen sicheren Umgang mit dem Produkt unbedingt beachtet werden müssen.

Personenschäden/Sachschäden vermeiden

Mit dem Messgerät und Fühlern nicht an oder in der Nähe von spannungsführenden Teilen messen.
Das Messgerät/Fühler nie zusammen mit Lösungsmitteln lagern, keine Trockenmittel verwenden.

Produktsicherheit/Gewährleistungsansprüche wahren

Das Messgerät nur innerhalb der in den Technischen Daten vorgegebenen Parameter betreiben.
Das Messgerät nur sach- und bestimmungsgemäß verwenden. Keine Gewalt anwenden.

Handgriffe und Zuleitungen nicht Temperaturen über 70°C aussetzen, wenn diese nicht ausdrücklich für höhere Temperaturen zugelassen sind. Temperaturangaben auf Sonden/Fühlern beziehen sich nur auf den Messbereich der Sensorik.
Das Messgerät nur öffnen, wenn dies zu Wartungs- oder Instandhaltungszwecken ausdrücklich in der Dokumentation beschrieben ist. Nur Wartungs- und Instandsetzungsarbeiten durchführen, die in der Dokumentation beschrieben sind. Dabei die vorgegebenen Handlungsschritte einhalten. Aus Sicherheitsgründen nur Original-Ersatzteile von Testo verwenden.

Fachgerecht entsorgen

Defekte Akkus/leere Batterien an den dafür vorgesehenen Sammelstellen abgeben.
Produkt nach Ende der Nutzungszeit an Testo senden. Wir sorgen für eine umweltschonende Entsorgung.

2. Bestimmungsgemäße Verwendung

Dieses Kapitel nennt die Anwendungsbereiche, für die das Produkt bestimmt ist.

Setzen Sie das Produkt nur für die Bereiche ein, für die es konzipiert wurde. Im Zweifelsfall bitte bei Testo nachfragen.

Das Produkt wurde für folgende Aufgaben/Bereiche konzipiert:

- Schnelle und zerstörungsfreie Beurteilung des Materialfeuchteverlaufs von Hölzern und Baustoffen.

Ersetzt nicht die Referenzmethoden wie CM oder Darr-Wäge.
i Gerät nicht kalibrierfähig.

In folgenden Bereichen darf das Produkt nicht eingesetzt werden:

- in explosionsgefährdeten Bereichen.

Unter elektrischer Spannung stehende Materialien. Stromschlag!

Prüfen Sie im Zweifelsfall vor der Messung, ob Materialien unter Strom stehen (z. B. bei Wasserschäden in Wänden)

3. Produktbeschreibung

de

Dieses Kapitel gibt eine Übersicht über die Komponenten des Produkts und deren Funktionen.

3.1 Anzeige- und Bedienelemente

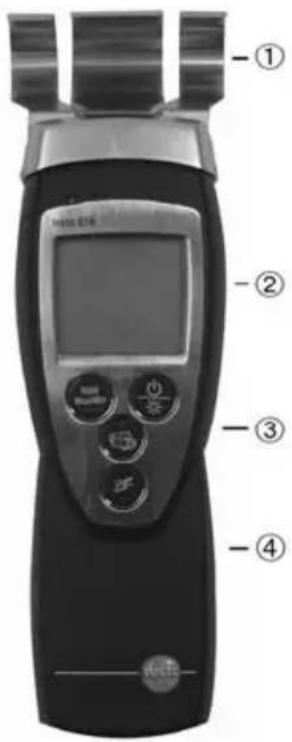

Übersicht

-① -② -③ -④

① Kontaktbleche
② Display
③ Bedientasten
④ Batteriefach (Rückseite)

Tastenfunktionen

Taste Funktionen
	Gerät einschalten;Gerät ausschalten (gedrückt halten)Displaybeleuchtung ein-/ausschalten
	Messwert halten, Maximal-/Minimal-wert anzeigenKonfigurationsmodus öffnen/verlassen (gedrückt halten);Im Konfigurationsmodus:Eingabe bestätigen
	Im Konfigurationsmodus:Wert erhöhen, Option wählen
	Im Konfigurationsmodus:Wert verringern, Option wählen

Wichtige Displayanzeigen

Anzeige Bedeutung

Batteriekapazität (rechts unten im Display):

· Im Batteriesymbol leuchten 4 Segmente: Batterie des Geräts ist voll
- Im Batteriesymbol leuchten keine Segmente: Batterie des Geräts ist fast leer

3.2 Spannungsversorgung

Die Spannungsversorgung erfolgt über eine 9V Block-batterie (im Lieferumfang) bzw. -akku. Ein Netzbetrieb und das Laden eines Akkus im Gerät ist nicht möglich.

3.3 Feuchtemessverfahren

Die zerstörungsfreie Streufeldmessung nutzt die Fähigkeit von Wassermolekülen, elektromagnetische Felder zu dämpfen und damit zu verändern. Das elektrische Feld dringt über die Kontaktbleche in das Material ein und erzeugt ein Messfeld von ca. 5cm Tiefe.

Folgende Faktoren können des Messergebnis beeinflussen:

Faktoren Ideal-Zustand

Messtiefe Materialstärke > 5cm, Achtung: Die oberen Schichten des Materils fließen stärker in das Messergebnis ein als die tieferen Schichten.

Materialoberfläche möglichst eben, Kontaktbleche sollten plan aufliegen.

Materialbeschaffenheit möglichst homogen, keine Lufteinschlüsse.

Feuchteverteilung möglichst gleichmäßig.

Metalle und elektr. Felder möglichst keine.

4. Inbetriebnahme

Dieses Kapitel beschreibt die Handlungsschritte, die zur Inbetriebnahme des Produkts erforderlich sind.

▶ Display-Schutzfolie entfernen:

Schutzfolie vorsichtig abziehen.

➢ Batterie /Akku eeinlegen:

1 Batteriefach auf der Rückseite des Gerätes öffnen: Batteriefachdeckel in Pfeilrichtung schieben und abnehmen.

2 Batterie/Akku (9V-Block) einlegen. Polung beachten!

3 Batteriefach schließen: Batteriefachdeckel aufsetzen und gegen die Pfeilrichtung schieben.

5. Bedienung

Dieses Kapitel beschreibt die Handlungsschritte, die beim Einsatz des Produkts häufig ausgeführt werden müssen.

5.1 Gerät ein-/ausschalten

Gerät einschalten:

drücken.

- Der aktuelle Messwert wird angzeigt

Gerät ausschalten:

gedrückt halten (ca. 2s) bis die Display-Anzeige erlischt.

5.2 Displaybeleuchtung ein-/ausschalten

▶ Displaybeleuchtung ein-/ausschalten:

√ Das Gerät ist eingeschaltet.

drücken.

5.3 Einstellungen vornehmen

1 Konfigurationsmodus öffnen:

√ Das Gerät ist eingeschaltet und befindet sich in der Messansicht. Hold, Max oder Min sind nicht aktiviert.

gedrückt halten (ca. 2s) bis die Anzeige im Display wechselt.

- Das Gerät befindet sich nun im Konfigurationsmodus.

i Mit (Hold) kann zur nächsten Funktion gewechselt werden.

Der Konfigurationsmodus kann jederzeit verlassen werden. Dazu gedrückt halten (ca. 2s) bis das Gerät zur Messansicht gewechselt hat. Bereits durchgeführte Änderungen im Konfigurationsmodus werden dabei gespeichert.

2 Auto Off einstellen:

√ Der Konfigurationsmodus ist geöffnet, AutoOff blinkt.

Mit ^7 die gewünschte Option wählen und mit bestätigen:

• on: Das Messgerät schaltet sich nach 10min ohne Tastenbetätigung automatisch aus. Ausnahme: Im Display wird ein festgehaltener Messwert angezeigt (Hold oder Auto Hold leuchten).
• oFF: Das Messgerät schaltet nicht selbständig aus.

3 Reset durchführen:

√ Der Konfigurationsmodus ist geöffnet, RESET leuchtet.

Mit 7 die gewünschte Option wählen und mit bestätigen:

- no: Keinen Reset durchführen.

- Yes: Einen Reset durchführen. Dabei wird das Gerät auf die Werkseinstellungen zurückgesetzt.

- Das Gerät wechselt zurück zur Messansicht.

6. Messen

Dieses Kapitel beschreibt die Handlungsschritte, die zur Durchführung von Messungen mit dem Produkt erforderlich sind.

Material-Kennlinie einstellen:

1 Zwischen der Anzeige von Holzfeuchte (F) und Baufeuchte (M) wechseln: oder drücken.

2 Mit oder die gewünschte Option wählen und mit bestätigen:

Anzeige Kategorie Beispiel
F 1	Weichholz	Fichte, Lärche, Kirsche, Kiefer, Pappel, Meranti
F 2	Hartholz	Buche, Eiche, Ahorn, Esche, Douglasie, Nussbaum, Birke
F 3 Spanplatte
M 1	Zement-Estrich
M 2	Anhydrit-Estrich
M 3	Beton
M 4	Vollziegel
M 5	Hoch isolierender Ziegel
M 6	Kalksandstein
M7 Porenbeton
CAL	Prüfkennlinie	Nicht für Praxis-Messungen!

6. Messen12

▶ Messung durchführen:

√ Das Gerät ist eingeschaltet und befindet sich in der Messansicht.

Gerät waagerecht zur Auflagefläche halten. Anpressdruck langsam auf 1 bis 3kg erhöhen, bis ein stabiler Wert angezeigt wird.

i Um einen Feuchteverlauf beurteilen zu können sind mehrere Messungen an verschiedenen Stellen oder zu verschiedenen Zeitpunkten notwendig.

Bei Trocknungsprozessen können die angezeigten Messwerte im Einzelfall auch negativ werden. Dies tritt aufgrund der Materialzusammensetzung und unterschiedlicher Feuchtegradienten auf. Bei Anzeige negativer Messwerte ist der Trocknungsvorgang fast abgeschlossen, d. h. je negativer die Werte, desto trockener das Material.

i Zur besseren Abschätzung des Anpressdrucks kann das Gerät zunächst auf eine Waage gedrückt werden.

➢ Messwert halten, Maximal-/Minimalwert anzeigen:

Der aktuelle Messwert kann festgehalten werden. Die Maximal- und Minimalwerte (seit dem letzten Einschalten des Geräts) können angezeigt werden.

mehrmals drücken, bis der gewünschte Wert angezeigt wird.

- Es wird rollierend angezeigt:

• Hold: festgehaltener Messwert
• Max: Maximalwert
• Min: Minimalwert
• Aktueller Messwert

Maximal-/Minimalwerte zurücksetzen:

Durch Ausschalten und erneutes Einschalten des Gerätes werden die Maximal-/Minimalwerte zurückgesetzt.

7. Wartung und Pflege

de

Dieses Kapitel beschreibt die Handlungsschritte, die zur Erhaltung der Funktionsfähigkeit und zur Verlängerung der Lebensdauer des Produkts beitragen.

Gehäuse rreinigen:

Das Gehäuse bei Verschmutzung mit einem feuchten Tuch (Seifenlauge) reinigen. Keine scharfen Reinigungs- oder Lösungsmittel verwenden!

➢ Batterie /Akku wwechseln:

√ Das Gerät ist ausgeschaltet.

1 Batteriefach auf der Rückseite des Gerätes öffnen: Batteriefachdeckel in Pfeilrichtung schieben und abnehmen.

2 Verbrauchte Batterie/leeren Akku herausnehmen und neue Batterie/neuen Akku (9V-Block) einlegen. Polung beachten!

3 Batteriefach schließen: Batteriefachdeckel aufsetzen und gegen die Pfeilrichtung schieben.

8. Fragen und Antworten

Dieses Kapitel gibt Antworten auf häufig gestellte Fragen.

Frage Mögliche Ursachen Mögliche Lösung
leuchtet (rechts unten · Batterie des Geräts ist · Batterie des Geräts im Display). fast leer. wechseln.
Gerät schaltet sich · Funktion selbständig aus. ist eingeschaltet.	Auto Off · Funktion ausschalten
	Restkapazität der · Batterie wechseln
	Batterie ist zu gering.
Displayanzeige reagiert · Umgebungstemperatur · Umgebungstemperatur träge ist sehr niedrig. erhöhen.
Anzeige: uuuu	Zulässiger Messbereich wurde unterschritten.	Zulässigen Messbereich einhalten.
Anzeige: 0000	Zulässiger Messbereich wurde überschritten.	Zulässigen Messbereich einhalten.

Falls wir Ihre Frage nicht beantworten konnten: Wenden Sie sich bitte an Ihren Händler oder den Testo-Kunden-dienst. Kontaktdaten finden Sie im Garantieheft oder im Internet unter www.testo.com.

9. Technische Daten

Eigenschaft	Werte
Messgrößen	Wassergehalt in Gewichtsprozent zur Trockenmasse
Messbereiche	Hölzer: <50%Baustoffe: <20%
Auflösung	0.1%
Fühler	Kontaktblech (integriert)
Messrate	0.5s
Betriebstemperatur	5...40°C / 10...80%rF
Lagertemperatur	-20...70 °C
Stromversorgung	1 x 9V Blockbatterie/-akku
Standzeit	60 h
Schutzart	IP30
EG-Richtlinie	2004/108/EG
Garantie	2 Jahre (ausgenommen Verschleißteile)

10. Tipps und Hilfe

de

Typische Werte für Gleichgewichtsfeuchte (Lufttrockenheit in Baustoffen ^1 und Hölzern

Material Materialfeuchte

Weichholz 9 ± 3 Gewichts %

Hartholz 9 ± 3 Gewichts %

Pressspan < 8 Gewichts %

Zement-Fließestrich < 3 Gewichts %

Anhydrit-Fließestrich < 0,5 Gewichts %

Beton < 2,2 Gewichts %

Vollziegel < 1 Gewichts %

Hoch isolierender Ziegel < 2,5 Gewichts %

Kalksandstein < 1,3 Gewichts %

Porenbeton < 5 Gewichts %

^1 In einem Raumklima von 20 °C und 65 %rF

11. Zubehör/Ersatzteile

Bezeichnung	Artikel-Nr.
Bereitschaftstasche	0516 0210

Eine vollständige Liste aller Zubehör- und Ersatzteile finden Sie in den Produktkatalogen und -broschüren oder im Internet unter: www.testo.com
