Produkttyp	Datenlogger
Marke	Voltcraft
Modell	DL210TH
Abmessungen (L x H x T)	ca. 37 x 86 x 19 mm
Gewicht	ca. 42 g (inkl. Batterie)
Stromversorgung	1 Knopfzelle 3 V Typ CR2450
Hauptfunktionen	Messung und Aufzeichnung von Temperatur und relativer Luftfeuchtigkeit; LCD-Anzeige; automatische Erstellung eines PDF-Berichts; Konfiguration über Software oder Website; einstellbare Abtastrate; LED-Alarmanzeigen; IP65-Schutz mit Kappe
Speicherkapazität	20.010 Werte für Temperatur und 20.010 für relative Luftfeuchtigkeit
Temperaturmessbereich	-30 bis +60 °C
Temperaturgenauigkeit	± 0,5 °C (>0 bis +60 °C); ± 1 °C (-30 bis +0 °C)
Messbereich relative Luftfeuchtigkeit	0 bis 100 % rF
Genauigkeit relative Luftfeuchtigkeit	± 5 % (0-20 %, 80-100 %); ± 3,5 % (20-40 %, 60-80 %); ± 3 % (40-60 %)
Auflösung	0,1 °C / 0,1 % rF
Anschlusstyp	USB 2.0
Abtastrate	1 Minute bis 24 Stunden
Batterielebensdauer	1 Jahr (Abtastung 1x/Min.)
Schutzart	IP65 (mit Schutzkappe)
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen; keine Lösungsmittel oder aggressiven Reinigungsmittel verwenden
Sicherheit	Nur mit geschlossener Schutzkappe verwenden; Batteriepolarität beachten; nicht brennbaren Gasen oder übermäßiger Feuchtigkeit aussetzen
Ersatzteile und Reparierbarkeit	Austauschbare Batterie (CR2450); Firmware-Update möglich; Software auf CD
Allgemeine Informationen	CE-konform; kompatibel mit Windows/Mac; Konfiguration online oder über Voltsoft-Software

Häufig gestellte Fragen - DL210TH VOLTCRAFT

Wie konfiguriere ich den Datenlogger DL210TH?

Die Konfiguration erfolgt über die mitgelieferte Voltsoft-Software auf CD oder direkt auf der Website datalogger.voltcraft.com/ConfigBuilder. Nachdem Sie die Konfigurationsdatei erstellt haben, kopieren Sie sie auf das über USB angeschlossene Gerät.

Welcher Batterietyp wird verwendet und wie wird sie ausgetauscht?

Verwenden Sie eine Knopfzelle 3 V Typ CR2450. Entfernen Sie die Kappe, öffnen Sie dann das Batteriefach durch Drücken der Öffnungstaste. Beachten Sie beim Einsetzen die Polarität (+/-).

Wie starte ich die Aufzeichnung?

Die Aufzeichnung startet je nach dem in der Konfiguration gewählten Modus: sofort, zu einer programmierten Uhrzeit oder durch gedrückt halten der ENTER-Taste für einige Sekunden (Modus 'START DURCH TASTENDRUCK').

Wie erstelle ich einen PDF-Bericht?

Schließen Sie den Datenlogger über USB an einen Computer an. Ein PDF-Bericht wird automatisch erstellt (die rote LED leuchtet auf). Öffnen Sie das Laufwerk des Geräts und entnehmen Sie die PDF-Datei. Ziehen Sie das Gerät während der Erstellung nicht ab.

Was tun, wenn das LCD-Display nichts anzeigt?

Überprüfen Sie zunächst, ob die Anzeige in der Konfiguration deaktiviert wurde. Wenn ja, konfigurieren Sie erneut und aktivieren Sie die Option 'Anzeige aktivieren'. Andernfalls ersetzen Sie die Batterie.

Wie lösche ich die aufgezeichneten Daten?

Halten Sie die Tasten DOWN und ENTER gleichzeitig gedrückt und schließen Sie das Gerät an den Computer an. Lassen Sie die Tasten los, wenn 'USB' angezeigt wird. Alle Daten werden gelöscht, die Konfiguration bleibt jedoch erhalten.

Die LED-Alarm funktioniert nicht, warum?

Überprüfen Sie, ob die Option 'LED-Alarm aktivieren' in der Konfiguration aktiviert ist. Wenn sie aktiviert ist, stellen Sie sicher, dass die Alarmpause nicht läuft (deaktivieren Sie sie durch gedrückt halten von ENTER).

Kann ich das Gerät im Freien verwenden?

Ja, vorausgesetzt die Schutzkappe ist richtig befestigt. Die Schutzart IP65 gewährleistet Schutz gegen Staub und Wasserstrahlen. Tauchen Sie es nicht ein.

Wie aktualisiere ich die Firmware?

Laden Sie die neueste Firmware-Version von der Website www.conrad.com herunter. Versetzen Sie das Gerät in den Update-Modus (zeigen Sie 'up' auf dem Display an), schließen Sie es über USB an und ziehen Sie die Firmware-Datei in das Laufwerk des Geräts.

Wie groß ist die Speicherkapazität und die Aufzeichnungsdauer?

Der DL210TH kann bis zu 20.010 Werte für die Temperatur und 20.010 für die Luftfeuchtigkeit speichern. Die Aufzeichnungsdauer hängt von der Abtastrate ab: zum Beispiel bei 1 Messung pro Minute kann er etwa 14 Tage lang laufen.

BEDIENUNGSANLEITUNG DL210TH VOLTCRAFT

Best.-Nr. / Item No. / N° de commande / Bestelnr.:

1435090 DL-200T Temperature

1435091 DL-210TH Temperature/Humidity

These Bedienungsanleitung gehört zu diesen Produkt. Sie enthalt wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie theses Produkt an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Eine Auflistung der Inhalte findsen Sie in dem Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 3.

1. Einführung 6
2. Symbolerklarung, Markierungen 7
3. Bestimmungsgemäß Verwendung 8
4. Lieferumfang 9
5. Merkmale und Funktionen 9
6. Sicherheitshinweise 10
7. Bedienelemente 13
8. LED-Statusanzeige 17
9. Inbetriebnahme 18

a) Schutzkappe 18
b) Verbindung zum Computer 18
c) Verbindung zum Computer trennen 18
d) Auswahl des Start/Stopp-Modus 18
e) Datum und Uhrzeit bei der Konfiguration festlegen 19
f) Taste ENTER 19

10.Vor dem ersten Gebrauch 19

a) Schutzfolie 19
b) Einsetzen/Ersetzen der Batterie 19

1. Konfiguration 20

a) Software installieren 21
b) Übersicht über die Software-Funktionen 22
c) Erstellen der Konfigurationsdatei mithilfe der Software und Hochladen der von der Software erstellten Datei auf den Datenlogger 22

d) Durchführung der Konfigurationsstellung auf der Website.23

Hauptfenster - Übersicht 23

Optionen für die „MESSUNG“ – „GRUNDLEGENDE EINSTELLUNGEN“ 24

Optionen für die „MESSUNG“ – „ALARMEINSTELLUNG“……27

"OPTIONEN PDF-BERICHT" 29

Andere Einstellungen 30

e) Erstellen der Konfigurationsdatei mithilfe der Website 31
f) Laden einer auf der Website erstelltener Konfigurationsdatei auf den Datenlogger 31
g) Überprüfung der Konfigurationseinstellungen 31

1. Übersicht über die Betriebsarten, Einstellungen und Anzeigen am LC-Display 32

a) Betriebsarten und Einstellungen 32
b)Anzeigen am LC-Display 37

13.Dataon aufzeichnen 40

a) Funktionsmenu aufrufen 41
b) Starten der Aufnahme 41
c) Aufnahme beenden 41
d) Anzeige der verbleibenden Zeit bis zum Start/Stopp der Aufnahme42

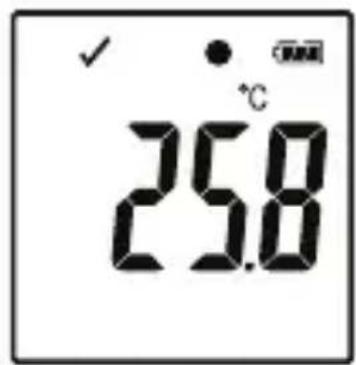

e) Aktivieren/Deaktivieren der Grenzwertalarm-Pause-Funktion .... 43

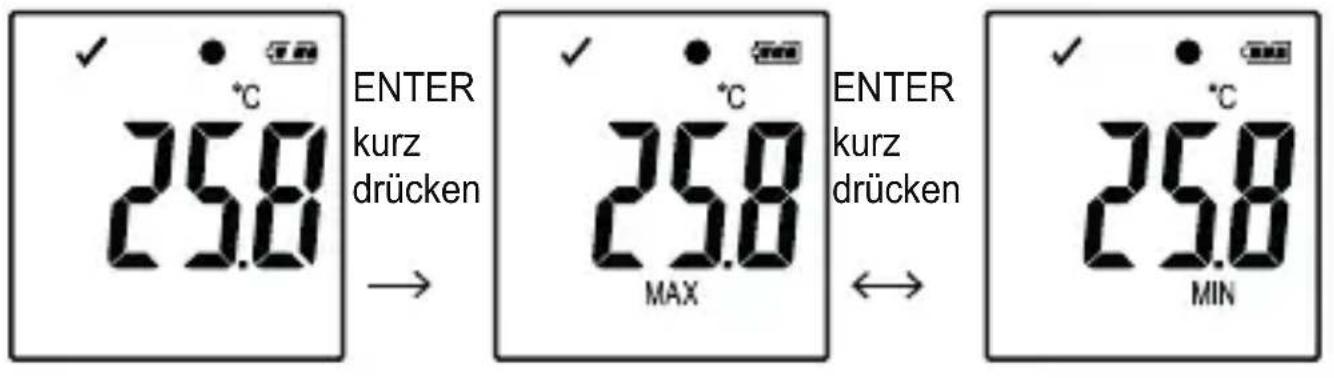

f) Lesen der minimalen/maximalen Messwerte 44

1. Erstellen des PDF-Berichts 44
2. Daten loschen 45

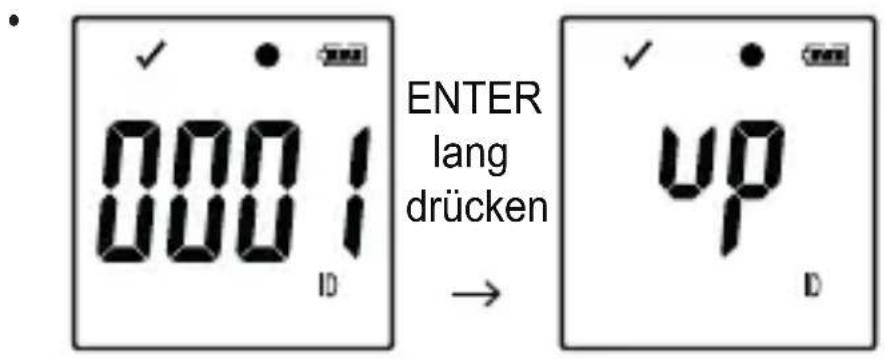

   16.Upgrade der Firmware 46
3. Auf Standard-Firmware zurücksetzen 47

18.Fehlerbehebung 48
19.Wartung und Reinigung 49
20.Entsorgung 49

a) Produkt 49
b) Batterien 50

1. Technische Daten 50

a)Alle Modelle 50
b) Best.-Nr. 1435090, Modell-Nr. DL-200T. 50
c) Best.-Nr. 1435091, Modell-Nr. DL-210TH 51
d) Best.-Nr. 1435092, Modell-Nr. DL-220THP. 51

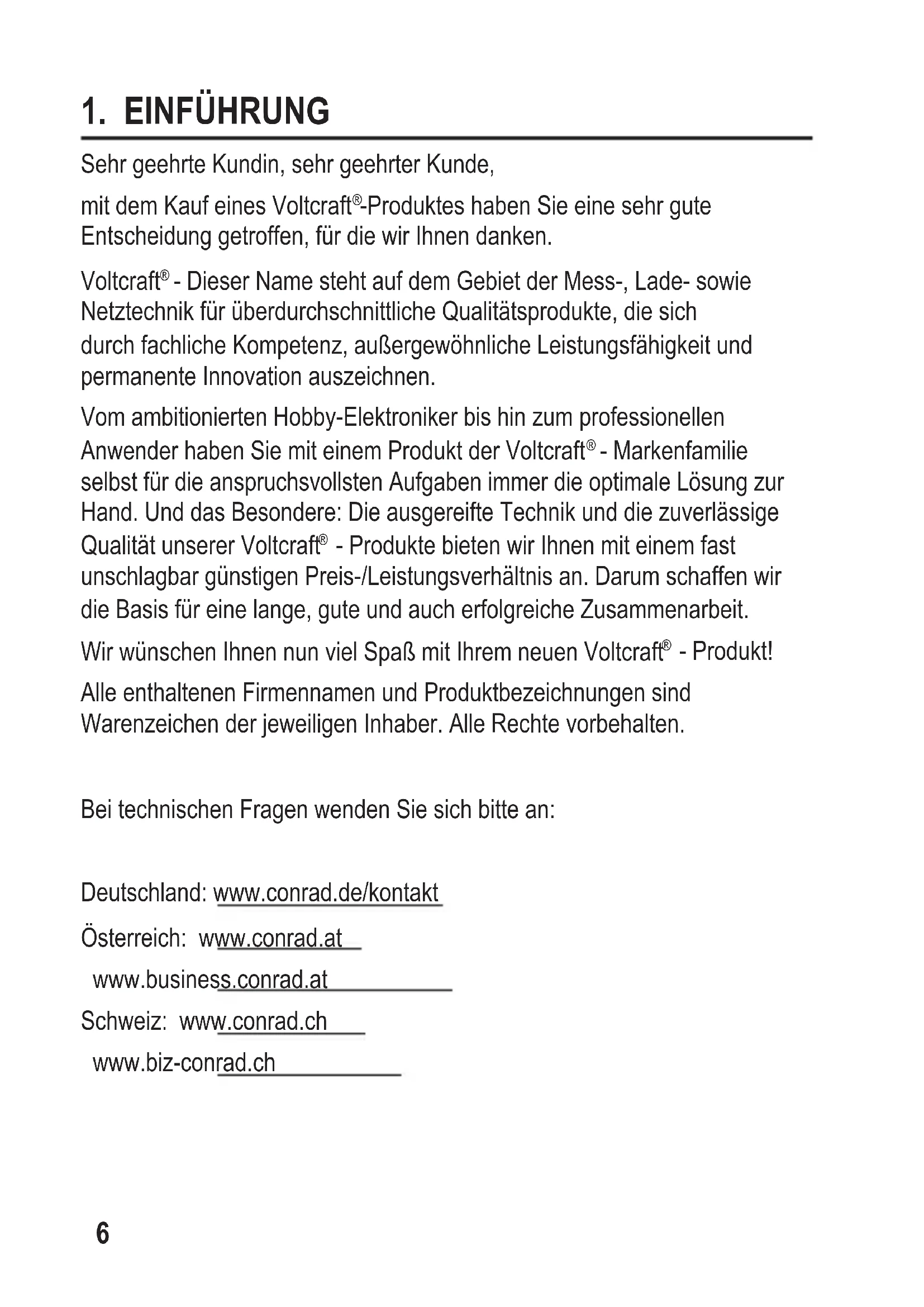

1. EINFUHRUNG

Sehr geehrte Kundin, sehr geehrter Kunde,

mit dem Kauf eines Voltcraft®-Produktes haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen danken.

Voltcraft® - Dieser Name steht auf dem Gebiet der Mess-, Lade- sowie Netztechnik für überdurchschnittliche Qualitätsprodukte, die sich durch fachliche Kompetenz, außergewöhnliche Leistungsfähigkeit und permanente Innovation auszeichnen.

Vom ambitionierten Hobby-Elektroniker bis hin zum professionellen Anwender haben Sie mit einem Produkt der Voltcraft® - Markenfamilie selbst für die anspruchsvollsten Aufgaben immer die optimale Lösung zur Hand. Und das Besondere: Die ausgereife Technik und die zuverlässige Qualität unserer Voltcraft® - Produkte bieten wir Ihnen mit einem fast unschlagbar gänstigen Preis-/Leistungsverhältnis an. Darum schaffen wir die Basis für eine lange, gute und auch erfolgreiche Zusammenarbeit.

Wir wünschen Ihnen nun viel Spaß mit ihrem neuen Voltcraft® - Produkt! Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei technischen Fragen wenden Sie sichitte an:

Deutschland: www.conrad.de/kontakt

Österreich: www.conrad.at

Schweiz: www.conrad.ch

www.biz-conrad.ch

2. SYMBOLERKLÄRUNG, MARKIERUNGEN

Ein Ausrufezeichen in einem Dreieck kennzeichnet wichtige Hinweise in dieser Bedienungsanleitung, die unbedingte eingehalten werden müssen.

Das „Pfeil“-Symbol weist den Benutzer auf wichtige Tipps und Hinweise zum Gebrauch des Gerätes hin.

Das Gerät ist CE-konform und erfüllt alle geltenden europäischen Richtlinien.

3. BESTIMMUNGSGEMÄSSE VERWENDUNG

Der batteriebetriebene, tragbare Datenlogger DL-200T hat einen integrierten Temperatursensor, DL-210TH hat einen integrierten Temperatur-/Feuchtigkeitssensor und DL-220THP hat einen integrierten Temperatur-/Feuchtigkeits-/Luftdrucksensor.

Die gemessenen Daten werden automatisch in einstellbaren Abtastraten von 1 Minute bis 24 Stunden aufgezeichnet. Es konnen maximal 40.020 Messwerte gespeichert werden. Die gemessenen Werte konnen(sofort auf dem LC-Display abgelesen werden. Der Datenlogger kann online oder mithilfe der mitgelieferten Software konfiguriert werden.

Das Produkt wird wie ein handelsüblicher USB-Stick mit einem Computer verbunden und Dort gelesen. Es erstellt automatisch einen grafischen Bericht im PDF-Format. Ein langlebiger Lithium-Akku gewährleistet eine lange Aufzeinungsdsauer.

Mit der beiliegenden Schutzkappe wird das Produkt vor Staub und Strahlwasser geschützt und kann sowohl im Innen- als auch im Außenbereich verwendet werden. Verwenden Sie das Gerät nicht, wenn das Gehäuse nicht vollständig geschlossen ist oder wenn die Schutzkappenicht ordnungsgemäß befestigt ist.

Messungen unter widrigen Umgebungsbedingungen wie Staub und brennbaren Gasen, Dämpfen oder Lösungsmitteln sind nicht zulässig. Den Sicherheitsanweisungen muss bedingungslos gefolgt werden!

Dieses Produkt erfüllt die europäischen und nationalen Anforderungen an die elektromagnetische Verträglichkeit (EMV). Die CE-Konformität wurde überprüft und die entsprechenden Erklärungen und Dokumente wurden beim Hersteller hinterlegt.

Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen.

Aus Sicherheits- und Zulassungsgründen)dürfen Sie thesees Produkt nicht umbauen und/oder verändern. Eine andere Verwendung als zuvor beschreiben führt zur Beschädigung thesees Produkts. Außerdem kann die unsachgemäße Verwendung zu Gefahren wie Kurzschluss, Feuer etc. führen. Lesen Sie diese Bedienungsanleitung sorgfältig und bewahren Sie sie zur weiteren Verfügung auf. Geben Sie thesees Produkt nur zusammen mit dieser Bedienungsanleitung an Dritte weitere.

4. LIEFERUMFANG

• Datenlogger inkl. USB-Schutzkappe
  3 V-Knopfelle, Typ CR2450
• Software-CD
  Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie die neuesten Bedienungsanleitungen von unserer Webseite www.conrad.com/downloads herunter oder scannen Sie den QR-Code ein. Folgen Sie den Anweisungen auf der Website.

5. MERKMALE UND FUNKTIONEN

• Tragbarer Datenlogger mit LC-Display
• Kompakte USB-Stick-Bauform
• IP65-Schutz mit installerierter Schutzkappe

• Messungen und Aufzeichnungen von

• Temperature (DL-200T)

• Temperatur und relativer Feuchtigkeit (DL-210TH)

• Temperatur, relativer Feuchtigkeit und Luftdruck (DL-220THP)

• Maximale und minimale Messwerte

• Logging-Timer

• Konfiguration über die Websites oder Software
• Automatische Reporterstellung in PDF mit Grafik
• Einstellbare Abtastrate von 1 Minute bis 24 Stunden

6. SICHERHEITSHINWEISE

Lesen Sie die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außen dem erlischt in solchen Fälle die Gewährleistung/Garantie.

• Das Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern und Haustieren auf.
• Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Es könnte für Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direkter Sonneneinstrahlung, starken Erschüttierungen, Feuchtigkeit, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keinen hohen Mechanischen Beanspruchungen aus.
• Wenn kein sicherer Betrieb mehr möglich ist,nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt: -sichtbare Beschädigungen aufweist, -nicht mehr ordnungsgemäß Funktioniert,

-über einen längeren Zeitraum unter umgrenstigen Umgebungsbedingungen gelagert wurde oder

-erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Stöße, Schläge oder)sogar das Herunterfallen aus geringer Höhe konnen das Produkt beschädigen.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, die an das Produkt angeschlossen sind.
• Verwenden Sie das Gerät nicht in Räumen oder bei umgünstigen Umgebungsbedingungen, bei denen es brennbare Gase, Dämpfe oder Staub geben können. Vermeiden Sie den Betrieb in der Höhe von:

-starken magnetischen oder elektromagnetischen Feldern,

• Sendeantennen oder HF-Generatoren, da diese die Messung beeinträchtigen konnen.

• Bedecken Sie bei der Verwendung die Öffnungen des Sensors nicht. Stecken Sie keine Gegenstände in die Öffnungen des Sensors.

• Das Produkt ist nur mit ordnungsgemäß befestigter Schutzkappe und vollständig geschlossenem Gehäuse staub- und strahlwassergeschützt und kann sowohl im Innen- als auch im Außenbereich verwendet werden. Der Datenlogger darf nicht mit offenem Batteriefach oder ohne Schutzkappe betrieben werden.
• Batterien müssen für Kinder unzugänglich aufbewahrt werden. Lassen Sie Batterien nicht herumliegen, da die Gefahr besteht, dass sie von Kindern oder Haustieren verschlükt werden.

• Beachten Sie beim Einlagen der Batterie die richtige Polarität.
  Die Batterie muss aus dem Gerät entfernt werden, falls these langere Zeit nicht verwendet wird, um ein Auslaufen zu verhindern. Auslaufende oder beschädigte Batterien können bei Kontakt mit der Haut atzende Verbrennungen verursachen. Tragen Sie deshalb entsprechende Schutzhandschuhe bei der Handhabung beschädigter Batterien.
• Zerlegen Sie keine Batterien, schreiben Sie diese nicht kurz oder werfen Sie diese nicht in Feuer. Laden Sie nicht-wiederauflabbare Batterien nicht auf. Es besteht Explosionsgefahr!
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeitenausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführten.

Sollten Sie sich über den korrekten Anschluss bzw. Betrieb nicht im Klaren sein oder sollenen sich Fragen ergebn, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sichitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.

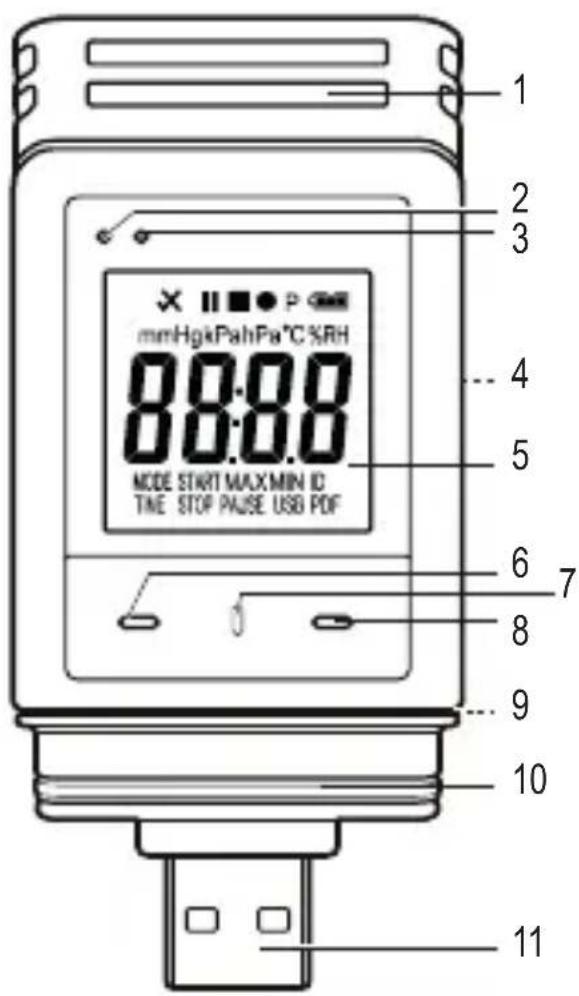

7. BEDIENELEMENTE

1 Sensor-Öffnungen
2 Rote LED-Kontrolleuche
3 Grüne LED-Kontrolleuche
4 Batteriefach
5 LC-Display
6 Taste DOWN
7 Taste BATTERIEFACH ÖFFNEN
8 Taste ENTER
9 Gummidichtung
10 Gummidichtung
11 USB-Stecker
12 Schutzkappe

Symbole am LC-Display

Symbol Bedeutung
✓	Warnanzeige: Die gemessenen Werte liegen innerhalb der bei der Konfiguration festgelegten Grenzen.
	Es ist keine untere/obere Alarmgrenze eingestellt.
×	Warnanzeige: Die gemessenen Werte überschreiben die bei der Konfiguration festgelegten Grenzen.
■	Die Aufnahme wurde gestopt.
●	Die Aufnahme ist im Gange.
II	Die Aufnahme wurde angehalten.
P	Das Gerät ist aufnahmebereit: Das Gerät ist konfiguriert und die Aufnahme hat noch nicht begonnen. Die Anzeige verschwindet, sobald der Datenlogger aufzeichnet.
○	Batterie-Symbol: Volle Batteriekapazität
○	Batterie-Symbol: Ausreichende Batteriekapazität
○	Battery-Symbol: Niedrige Batteriekapazität, die Batterie ersetzen
°C Einheit für den Temperaturwert
%RF	Einheit für den relativen Feuchtigkeitswert (nur bei DL-210TH, DL-220THP)
hPa/mmHg/kPa	Einheit für den Luftdruckwert(nur bei DL-220THP)
ID Logger-ID
MAX/MIN Großste/kleinste Messung
USB Mit dem Computer verbunden.
USB PDF	Mit dem Computer verbunden und Generierung desPDF-Berichts.

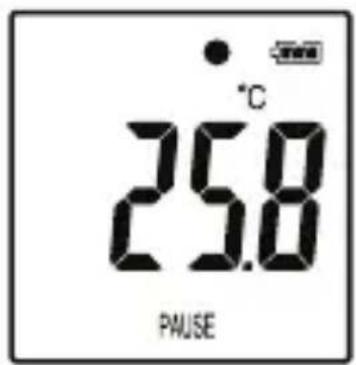

PAUSE	Zeigt an, dass die Pause-Funktion für denGrenzwertalarm aktiviert ist.
MODESTART	Zeigt an, dass der Start-Modus ausgewählt wurde. Wirdangezeigt, bevor die Aufnahme startet.
MODESTOP	Zeigt an, dass der Stopp-Modus ausgewählt wurde.Wird angezeigt, bevor die Aufnahme endet.
TIMESTART	Zeigt die verbleibende Zeit vor Beginn der Aufnahme an.
TIMESTOP	Zeigt die verbleibende Zeit bis zum Ende der Aufnahmean.
Strt	Bereit zum Start der Aufnahme, indem Sie dieTaste ENTER (8) für eineugekunden gedrückthalten.(Wählen Sie bei der Konfiguration „STARTPER TASTENDRUCK" als „BEDINGUNGEN FÜRAUFZEICHNUNGSSSTART“.)
Stop	Die Aufnahme kann gestopt werden, indem Sie die Taste ENTER (8) für eine Sekunden gedrück halten. (Wählen Sie bei der Konfiguration „STOPP-TASTE" als „BEDINGUNG FÜR AUFZEICHNUNGSENDE".)
on	Bereit, die Grenzwert-Pause-Funktion zu aktivieren, indem Sie die Taste ENTER (8) für eine Sekunden gedrück halten.
OFF	Bereit, die Grenzwert-Pause-Funktion zu deaktivieren, indem Sie die Taste ENTER (8) für eine Sekunden gedrück halten.
d	Tage, Einheit für die verbleibende Zeit. (Wenn die verbleibende Zeit unter einem Tag liegt, wird die verbleibende Zeit im Format HH:MM angezeigt.)
up	Bereit zum Upgrade der Firmware.
al	Messfehler
	Die gemessenen Werte liegen außerhalb des Messbereichs.
Err !	Konfigurationsfehler. Bei der Konfiguration ist ein Fehler aufgetreten. Wiederholen Sie die Konfiguration.

8. LED-STATUSANZEIGE

LED-Anzeige Beschreibung
Die grüne LED-Kontrollleuche (3) blinkt.	Der/Die gemessene(n) Wert(e) liegen innerhalb der konfigurierten unteren und oberen Alarmgrenzen.
Die rote LED-Kontrollleuche (2) blinkt.	Der Speicher ist voll.
	Der/Die gemessene(n) Wert(e) übersteigen die konfigurierten unteren und oberen Alarmgrenzen.
	Die Aufnahme im Modus „START PER TASTENDRUCK“ oder „ENDZEIT“ wurde beendet. (Um die Aufnahme wieder zu starten, konfigurierten Sie den Datenlogger neu.)
	Im Modus „START PER TASTENDRUCK“ ist der Datenlogger bereit, die Aufnahme zu starten. (Um die Aufnahme zu starten, halten Sie die Taste ENTER (8) für eineugekunden gedrückt.)
Die rote LED-Kontrollleuche (2) leuchtet kontinuierlich.	Der Datenlogger erstellt einen PDF-Bericht.
Die grüne LED-Kontrollleuche blinkt zweimal.	Die Konfiguration war erfolgreich.
	Die Firmware wurde erfolgreichactualisiert.
Keine LED leuchtet.	Der LED-Alarm wurde bei der Konfiguration deaktiviert.

a) Schutzkappe

Der Datenlogger ist nur staub- und strahlwassergeschützt, wenn die Schutzkappe (12) und Gummidichtungen (9, 10) angebracht sind. Diese Schutz ermöglich eine ständige Aufzeichnung in feuchten Räumen und im Freien.

• Entfernen Sie die Schutzkappe nur, wenn Sie die Batterie ersetzen oder die Daten auf Ihr Computerlesen.
• Entfernen Sie die Schutzkappe durch Abziehen vom Datenlogger. Die Schutzkappe sitzt dank der Gummidichtigung (10) fest.
• Setzen Sie die Schutzkappe wieder fest auf den Datenlogger auf.

b) Verbindung zum Computer

• Entfernen Sie die Schutzkappe (12) vom Datenlogger.
• Verbinden Sie den Datenlogger mit einem freiem USB-Anschluss Ihrches Computers.
• Der Computer erkennt neue Hardware. Der Modelltyp Ihres Datenloggers erscheint als Massenspeichergerät auf ihrem Computer.

c) Verbindung zum Computer trennen

• Werfen Sie den Datenlogger von Ihr Computer aus und stecken Sieihn ab.
• Setzen Sie die Schutzkappe wieder auf den Datenlogger auf.

d) Auswahl des Start/Stopp-Modus

• Wahlen Sie bei der Konfiguration den Start-Modus unter „BEDINGUNGEN FÜR AUFZEICHNUNGSSSTART".
• Wahlen Sie bei der Konfiguration den Stopp-Modus unter „BEDINGUNG FÜR AUFZEICHNUNGSENDE".

e) Datum und Uhrzeit bei der Konfiguration festlegen

• Wahlen Sie Monat, Jahr und Uhrzeit mit dem Datumswähler und den Zeit-Schiebereglern aus. Die Zeit wird als „TIME" im Format HH:MM:SS angezeigt. Bestätigen Sie mit „DONE". Die Einstellungen für Datum und Uhrzeit werden in den entsprechenden Feldern angezeigt.
• Klichen Sie alternative auf „NOW“, um die Aufzeichnung(sofort zu starten. Tatsächliches Datum und Uhrzeit-wie lokal auf Ihr Computer eingestellt-wird automatisch im Feld „STARTZEIT“/„ENDZEIT“ eingesetzt.

f) Taste ENTER

• Drücken Sie die Taste ENTER, um zwischen den maximalen und minimalen Messwerten zu wechseln.
• Drücken und halten Sie die Taste ENTER für eine Sekunden, um die Aufzeichnung zu starten/stoppen oder die Pause-Funktion zu aktivieren/deaktivieren.

10. VOR DEM ERSTEN GEBRAUCH

a) Schutzfolie

• Entfernen Sie die Schutzfolie vom LC-Display (5).

b) Einsetzen/Ersetzen der Batterie

• Setzten Sie die Batterie vor dem ersten Gebrauch ein oder ersetzen Sie die Batterie, wenn das Batteriesymbol „am LC-Display erscheint.

Das Entfernen und Ersetzen der Batterie löscht keine Daten oder Einstellungen.

• Entfernen Sie die Schutzkappe vom Datenlogger.

• Drücken und halten Sie die Taste BATTERIEFACH ÖFFNEN (7) undziehen Sie die Logger-Einheit aus dem Gehäuse. Das Gehäuse sitzt Dank der zweiten Gummidichtigung (9) fest.

• Lassen Sie die Taste BATTERIEFACH ÖFFNEN los.
• Das Batteriefach (4) befindet sich auf der Rückseite der Logger-Einheit. Legen Sie eine neue, passende Batterie (siehe „21. Technische Daten" auf Seite 50) in das Batteriefach ein und beachten Sie damit die korrekte Polarität (positiv/+ und negativ/-).
• Schieben Sie die Logger-Einheit zurück in das Gehäuse. Achten Sie daraufuf, dass das LC-Display mit dem LCD-Fenster des Gehäuses übereinstimmt.
• Setzen Sie die Schutzkappe wieder auf den Datenlogger.

Der Datenlogger Funktioniert am besten bei Raumtemperatur. Wenn das Produkt bei extrem niedrigen Temperaturen verwendet wird, verringgert sich die Akkulaufzeit. In thisem Fall konnen Sie wie folgt die Leistungsaufnahme des Datenloggers reduzieren, um die Betriebszeit zu verlangern:

• LC-Display deaktivieren

-LED-Alarm deaktivieren

-eine langere Abtastrate einstellen

Einzelheiten finden Sie in Kapitel „11. Konfiguration“ auf Seite 20.

11. KONFIGURATION

Nach dem Einlagen der Batterie konfigurieren Sie den Datenlogger entweder mittels Software oder über die Website. Wahlen Sie die Aufzeinungsparameter wie Abstraute, Startzeit, Aufnahmedauer, Pause-Funktion, LED-Blinkinterval, Aktivierung/Deaktivierung des LC-Displays und Einstellungen für den PDF-Bericht aus.

Die Konfigurations-Begriffe und Befehle können zwischen Software und Websites variieren.

Die folgenden Anweisungen und Erklärungen basieren auf den Begriffen und Befehlen der Konfigurations-Website.

Nach dem Erstellen der Konfigurationsdatei kopieren Sie diese auf den Datenlogger.

a) Software installieren

• Legen Sie die Software-CD in das DVD-Laufwerk Ihr's Computers ein.
  Die Installation startet automatisch. Wenn nicht, gehen Sie in das Verzeichnis Ihr's DVD-Laufwerks und öffnen Sie die Installationsdatei „autorun.exe".
• Wahlen Sie ihre gewünschte Sprache – Deutsch, Französisch oder Englisch.
• Folgen Sie den Anweisungen am Bildschirm, um die Installation abzuschreiben. Abhängig von Ihr Betriebssystem ist eventuell ein Neustart erforderlich.
• Für weitere Informationenlesen Sie die Bedienungsanleitung auf der CD (Abschnitt 3).
  Die beigefügte Software ist die Voltsoft-Standardausgabe. Die professionelle Version (Voltsoft Datenlogger, Nr. 101333) ist ein separat erhaltliches Sonderzubehor. Wenn Sie die professionelle Version kaufen, erhalten Sie einen Lizenschluss. Folgen Sie den Schritten in der Voltsoft-Bedienungsanleitung, um sich zu registrieren und zur professionellen Version upzugraden.

b) Übersicht über die Software-Funktionen

	Standard Professionell
Benutzerverwaltung x √
E-Mail-Verwaltung x √
Allgemeine Einstellungen x √√
Spracheinstellung x √√
E-Mail-Vorlage x √
Gerätemanagement (Hinzufügen/Entfernen)	√	√
Benutzerdefiniertes Diagramm x √

c) Erstellen der Konfigurationsdatei mithilfe der Software und Hochladen der von der Software erstellten Daten auf den Datenlogger

• Verbinden Sie den Datenlogger mit Ihrem Computer.
• Starten Sie die Voltsoft-Software und folgen Sie der Bedienungsanleitung im Software-Handbuch (Abschnitt 6 - wahlen Sie Ihr Unterstützung des Ergebnisses aus).
• Trennen Sie den Datenlogger von Ihrem Computer.

d) Durchführung der Konfigurationseinstellung auf der Webseite

Es gibt 3 Möglichkeiten, die Konfigurations-Website zu öffnen:

• Öffnen Sie www.conrad.com in einem Browser und navigieren Sie mithilfe der Artikelnummer (z. B. 1435090 für den Datenlogger DL200T) zur Produktseite des Datenloggers. Klichen Sie auf den Link zur Konfigurations-Website, um diese zu öffnen.
• Öffnen Sie http://datalogger.voltcraft.com/ConfigBuilder/index.jsp in einem Browser.
• Verbinden Sie den Datenlogger mit ihrem Computer. Öffnen Sie das Datenlogger-Laufwerk auf ihrem Computer. Klichen Sie auf den Link „Configuration Website.html", um diese zu öffnen.

Hauptfenster - Übersicht

Allgemeine Einstellungen	Wählen Sie die gewünschte Sprache für die Webseite, indem Sie auf die entsprechende Flagge klichen.
	Wählen Sie das Modell Ihres Datenloggers. Die Modellbezeichnungfinden Sie auf der Verpackung und/oder dem Produkt. Der ausgewählte Modelltyp wird rot markiert.
Optionen für die „MES-SUNG“	Hier wahren Sie die Aufzeichungssparameter für ihren Datenlogger aus.Für weitere Anweisungenlesen Sie dieOptionen zur „Optionen für die „MESSUNG“- „GRUNDLEGENDE EINSTELLUNGEN“ auf Seite 24 und Optionen zur „Optionen für die „MESSUNG“- „ALARMEINSTELLUNG“ auf Seite 27.
„OPTIONEN PDF-BERICHT“	Hier definieren Sie den Inhalt und Namen des PDF-Berichts. Für weitere Anweisungenlesen Sie „,OPTIONEN PDF-BERICHT“ auf Seite 29.
Andere Einstellungen	Hier können Sie die Konfigurationsdatei erstellen, eine vorherige Einstellung laden oder die Einträge auf die Standardeinstellungen zusammen. Für weitere Anweisungenlsen Sie „Andere Einstellungen“ auf Seite 30.

Optionen für die „MESSAGE“ – „GRUNDLEGENDE EINSTELLUNGEN“

Wahlen Sie „MESSAGE“ in der Navigationsleiste und geben Sie Einstellungen unter „GRUNDLEGENDE EINSTELLUNGEN“ ein.

„LOGGER-ID“	Die Logger-ID ist eine vierstellige Kennung. Geben Sie eine Zahl zwischen 0000 und 9999 ein, z. B. 0014.
	Verwenden sie unterscheidliche Logger-IDs, um etwa Datenlogger mit entsprechenden Konfigurationsdateien für unterscheidliche Verwendungen zu kennzeichnen.
„BEDINGUNGEN FÜR AUFZEICHUNGS-START“	Wählen Sie eine der folgenden Optionen, um festzulegen, wann der Datenlogger mit der Aufnahme startet. Jede Option hat eine standardmäßige Stopp-Einstellung.
	„UMGEHEND, BIS SPEICHER VOLL IST“: Der Datenlogger startet sofort mit der Aufzeichnung, bis der Speicher voll ist.
	„START PER TASTENDRUCK“: Der Datenlogger startet die Aufnahme, wenn Sie die Taste ENTER (8) für einige Sekunden gedrückt halten. Der Datenlogger stoppt die Aufnahme, wenn der Speicher voll ist.
„BEDINGUNGEN FÜR AUFZEICHUNGS-START“	„START ZUR STARTZEIT“: Der Datenlogger startet die Aufnahme zu einem festgelegten Datum und Uhrzeit, bis der Speicher voll ist.
	„START-/ENDZEIT“: Der Datenlogger startet und beendet die Aufnahme zu einem festgelegten Datum und Uhrzeit.
	„FORTLAUFENDE PROTOKOLLIERUNG“: Der Datenlogger startet die Aufzeichnung umgehend undzeichnet in einer Schleife auf. auf. Die neusten Daten überschreiben den ältesten Daten. Die Aufnahme/Protokollierung wird gestoppt, sobald die Batterie leer ist oder „FORTLAUFENDE PROTOKOLLIERUNG" bei der Konfiguration durch eine andere „BEDINGUNGEN FÜR AUFZEICHUNGSSTART" ersetzt wird.
"BEDIN-GUNG FÜR AUFZEICH-NUNGSE-NE"	Wählen Sie eine der folgenden Optionen, um festzulegen, wenn der Datenlogger die Aufnahme stoppt.
	"KEINE": Es wird keine Bedingung zum Stopnen festgelegt. Der Datenlogger stoppt die Aufnahme basierend auf der Einstellung „BEDINGUNGEN FÜR AUFZEICHNUNGSSSTART".
	"STOPP-TASTE": Der Datenlogger stoppt die Aufnahme, wenn Sie die Taste ENTER (8) für einige Sekunden gedrückt halten.
	"NACH PDF-ERSTELLUNG": Der Datenlogger stoppt die Aufnahme, wenn der PDF-Bericht generiert wurde.
"START-ZEIT"	Definieren Sie Datum und Uhrzeit, wenn die Aufnahme starten soll.
"ENDZEIT"	Definieren Sie Datum und Uhrzeit, wenn die Aufnahme stoppen soll.
"START-VERZÖGE-RUNG IN MINUTEN"	Definieren Sie die Verzögerung zum sofortigen Beginn der Aufnahme.
"ABTAST-RATE"	Legen Sie fest, wie früig der Datenlogger Messungen ausfuhren und Daten speichern soll, in „SEKUNDEN“, „MINUTEN“ oder „STUNDEN". → Wenn Sie den Datenlogger bei extrem niedrigen Temperatoren verwenden, wahren Sie eine länger abtastrate, um die Leistungsaufnahme zu reduzieren und so die Batterielebensdauer zu verlangern.
,AUFNAH-MEDAUXER"	Dieser Wert wird automatisch anhand der Abstrafte berechnet und kann durch den Benutzer nicht verändert werden.
,,LED-BLINKIN-TERVALL"	Wählen Sie, wie schnell die LED-Kontrollleuchten (2,3) blinken sollen. Wählen Sie ein Intervall von 5, 10, 15, 20, 25 oder 30 Sekunden.
,,DISPLAYAKTIVIEREN"	Entfernen Sie das Häkchen des Kontrollkästchens, um das LC-Display auszuschalten, oder setzen Sie das Häkchen im Kontrollkästchen, um das LC-Display einzuschalten.Wenn Sie den Datenlogger bei extrem niedrigen Temperaturen verwenden, wahren Sie eine längerige Abtastrate, um die Leistungsaufnahme zu reduzieren und so die Batterielebensdauer zu verlangern.

Optionen für die „MESSAGE“ – „ALARMEINSTELLUNG“

Konfigurieren Sie die Alarm-Einstellungen in der Registerkarte „Messung“:

„LED-ALARMAKTIVIEREN“	Der LED-Alarm zeigt an, wenn ein Messwert außerhalb des festgelegten Bereichs liegt.Um den LED-Alarm zu deaktivieren, entfernen Sie das Hämchen im Kontrollkästchen.Um den LED-Alarm zu aktivieren, setzen Sie das Hämchen im Kontrollkästchen.Wenn Sie den Datenlogger bei extrem niedrigen Temperaturen verwenden, deaktivieren Sie den LED-Alarm, um die Leistungsaufnahme zu reduzieren und so die Batterielebensdauer zu verlangern.
„PAUSE-FUNKTIONGRENZ-WERT“	Während der Aufnahme kann der Alarmgrenzwert ausgesetzt werden. Wahlen Sie „AKTIVIEREN" oder „DEAKTIVIEREN", um die Pause-Funktion zu aktivieren/deaktivieren. → Die Pause-Funktion stoppt die Aufnahme nicht.
„OBERE ALARM-GRENZE“/ „UNTERE ALARM-GRENZE“	Wahlen Sie Parameter, indem Sie die Parameter-Kontrollkästchen aktivieren und die unteren und oberen Alarmgrenzen in Zahlen angegeben. Wahlen Sie für den Luftdruck die gewünschte Einheit aus dem Dropdown-MENU (nur bei DL-220THP). → Die rote LED-Kontrollleuchte (2) blinkt, wenn sich der Messwert außerhalb des festgelegten Bereichs der unteren und oberen Alarmgrenzen befindet.

"OPTIONEN PDF-BERICHT"

Wahlen Sie „OPTIONEN PDF-BERICHT“ in der Navigationsleiste und geben Sie Einstellungen ein, um den Inhalt des PDF-Berichts zu de niere

„SPRACHE“ Wahlen Sie die Sprache, in welcher der PDF-Bericht angezeigt werden soll, aus der Auswahlblox.
„PDF-DATEINAME“	Klichen Sie auf „NAME EINGEBEN“, um das Muster für den Dateinamen zu de nieren. - Ein neuen Fenster wird geöffnet: „BITTE NACHFOLGEND EIN NAMENSMUSTER AUSWÄHLEN". Wahren Sie die gewünschten Elemente (EIGENTÜMER/ SERIEN-ID/MODELLNAME/DATUM/ZEIT/ STANDORT) und ihre Reihenfolge. Es konnen bis zu 6 Elemente ausgewählten werden. Die gewährten Elemente erscheinen im Feld „DATEINAME“. - Drücken Sie „LOSCHEN“, um alle ausgewählten Elemente zu löschen. Das Feld „DATEINAME“ ist wieder leer. - Drücken Sie „X“, um die Muster für den Dateinamen zu speichern und theses Fenster zu schreiben.
„DATUMSFOR-MAT“	Wahren Sie Ihr bevorzugtes Datumformat aus dem Menu.
„ZEITFORMAT“	Wahren Sie zwischen dem Format 12 Stunden oder 24 Stunden.
„EIGENTÜMER“ Geben Sie den Name des Eigentümers ein.
„STANDORT“	Geben Sie den Name des Standortes ein, beispiselsweise den Name des Standortes, an dem Sie aufnehmen werden.
„BERICHTSNA-ME“	Geben Sie einen Berichtsnamen ein, der im PDF-Bericht angezeigt wird.
„BENUTZER-TEXT“	Geben Sie Anmerkungen oder zusätzliche Informationen ein, falls erforderlich.

Andere Einstellungen

„KONFIGURATION ERSTELLEN“	Erstellen Sie die Konfigurationsdatei, speichern Sie diese auf Ihr dem Computer und installieren Sie diese auf dem Datenlogger. Für weitere Anweisungenlesen Sie „e) Erstellen der Konfigurationsdatei mithilfe der Websitesite“ auf Seite 31 und „f) Laden einer auf der Websitesite erstellten Konfigurationsdatei auf den Datenlogger“ auf Seite 31.
„LADEEIN-STELLUN-GEN“	Laden Sie eine vorherige Konfigurationsdatei - falls vorhanden - um die Details dieser Datei auf der Websitesite zu überprüfen. - Ein neuen Fenster erscheint. - Wahlen Sie eine Konfigurationsdatei, die Sie zuvor erstellt und am Computer gespeichert haben.
„STANDARD“	Setzen Sie die Einstellungen auf die Standardwerte und -einstellungen darüber.

e) Erstellen der Konfigurationsdatei mithilfe der Websiete

• Nach Durchführung der Konfigurationseinstellungen wahren Sie „KONFIGURATION ERSTELLEN“, um die Konfigurationsdatei auf ihren Computer herunterzuladen.
• Ein neues Fenster erscheint, um den Name der Konfigurationsdatei zuändern. Der Standardname ist „Setlog". Wenn erforderlich,ändern Sieden Name der Datei.
• Bestätigen Sie den Dateinamen, indem Sie auf „KONFIGURATION ERSTELLEN“ klichen. Ihr Konfigurationsdatei wurde auf ihren Computer heruntergeladen/importiert.

f) Laden einer auf der Website erstelltten Konfigurationsdatei auf den Datenlogger

• Entfernen Sie die Schutzkappe vom Datenlogger.
• Verbinden Sie den Datenlogger mit ihrem Computer.
• Ziehen Sie die Konfigurationsdatei aus dem Download-Ordner Ihres Computers in den Ordner des Datenloggers, um die Konfiguration aussufahren.
  Die grüne LED-Kontrolleuche (3) blinkt zweimal, wenn die Konfigurationsdatei ist erfolgreich auf dem Datenlogger installiert wurde.
• Wenn der Datenlogger konfiguriert ist, trennen Sieihn von ihrer Computer.

g) Überprüfung der Konfigurationseinstellungen

• Der Start-Modus basiert auf der Konfigurationseinstellung „BEDINGUNGEN FÜR AUFZEICHNUNGSSSTART".

• Der Stopp-Modus basiert auf der Konfiguration „BEDINGUNG FÜR AUFZEICHNUNGSENDE".

• Sie können überprüfen, welcher Start-Modus aktiv ist, indem Sie die bestehende Konfigurationsdatei in die Web-Oberfläche laden, im PDF-Bericht nachsehen oder durch Aufruf des Funktionsmenus des Datenloggers.

• Sie können überprüfen, welcher Stopp-Modus aktiv ist, indem Sie die bestehende Konfigurationsdatei in die Web-Oberfläche laden oder durch Aufruf des Funktionsmenus des Datenloggers.
• Für weitere Anweisungen zum Laden der bestehenden Konfigurationseinstellungenlesen Sie „Andere Einstellungen" auf Seite 30.
• Für weitere Anweisungen zum Aufruf des Funktionsmenü lessen Sie „a) FunktionsmENU aufrufen" auf Seite 41.

12. ÜBERSICHT Über DIE BETRIEBSARTEN, EINSTELLUNGEN UND ANZEIGEN AM LC-DISPLAY

a) Betriebsarten und Einstellungen

Für die Durchführung der folgenden Konfigurationsinstallungenlesen Sie die Optionen bzgl. „Optionen für die „MESSAGE“ – „GRUNDLEGENDE EINSTELLUNGEN““ auf Seite 24.

Modus 1

Funktion Die Aufzeichnung startet dazu.

Die Aufzeichnung stoppt, wenn der Speicher voll ist.

Einstellung

Wahlen Sie,UMGEHEND, BIS SPEICHER VOLL IST" als,BEDINGUNGEN FÜR AUFZEICHNUNGSSSTART".

Modus 2

Funktion Die Aufzeichnung startet(sofort.
	Die Aufzeichnung stoppt, wenn die Taste ENTER für einige Sekunden gedrückt wird.
Einstel-lung	· Wahlen Sie „UMGEHEND, BIS SPEICHER VOLL IST" als „BEDINGUNGEN FÜR AUFZEICHNUNGSSTART". · Wahlen Sie „STOPP-TASTE" als „BEDINGUNG FÜR AUFZEICHNUNGSENFDE".
Modus 3
Funktion Die Aufzeichnung startetsofort.
	Die Aufzeichnung stoppt nach dem Erstellen des PDF-Berichts.
Einstel-lung	· Wahlen Sie „UMGEHEND, BIS SPEICHER VOLL IST" als „BEDINGUNGEN FÜR AUFZEICHNUNGSSTART". · Wahlen Sie „NACH PDF-ERSTELLUNG" als „BEDINGUNG FÜR AUFZEICHNUNGSENFDE".
Modus 4
Funktion Die Aufzeichnung startet, wenn die Taste ENTER für einige Sekunden gedrückt wird.
	Die Aufzeichnung stoppt, wenn der Speicher voll ist.
Einstel-lung	· Wahlen Sie „START PER TASTENDRUCK" als „BEDINGUNGEN FÜR AUFZEICHNUNGSSTART".
Modus 5
Funktion Die Aufzeichnung startet und stoppt, wenn die Taste ENTER für eineugekunden gedrückt wird.
Einstellung	· Wahlen Sie „START PER TASTENDRUCK“ als „BEDINGUNGEN FÜR AUFZEICHNUNGSSSTART“. · Wahlen Sie „STOPP-TASTE“ als „BEDINGUNG FÜR AUFZEICHNUNGSENSDE“.
Modus 6
Funktion Die Aufzeichnung startet, wenn die Taste ENTER für eineugekunden gedrückt wird.
Die Aufzeichnung stoppt nach dem Erstellen des PDF-Berichts.
Einstellung	· Wahlen Sie „START PER TASTENDRUCK“ als „BEDINGUNGEN FÜR AUFZEICHNUNGSSSTART“. · Wahlen Sie „NACH PDF-ERSTELLUNG“ als „BEDINGUNG FÜR AUFZEICHNUNGSENSDE“.
Modus 7
Funktion Die Aufzeichnung startet zur festgelegten Uhrzeit.
Die Aufzeichnung stoppt, wenn der Speicher voll ist.
Einstellung	· Wahlen Sie „START ZUR STARTZEIT“ als „BEDINGUNGEN FÜR AUFZEICHNUNGSSSTART“. · Definieren Sie Datum und Uhrzeit für den Start der Aufnahme im Feld „STARTZEIT“.

Modus 8

Funktion Die Aufzeichnung startet zur festgelegten Uhrzeit. Die Aufzeichnung stoppt, wenn die Taste ENTER für eine Sekunden gedrückt wird.
Einstel-lung	· Wählen Sie „START ZUR STARTZEIT“ als „BEDINGUNGEN FÜR AUFZEICHNUNGSSTART“. · Definieren Sie Datum und Uhrzeit für den Start der Aufnahme im Feld „STARTZEIT“. · Wählen Sie „STOPP-TASTE“ als „BEDINGUNG FÜR AUFZEICHNUNGSENDERDE“.
Modus 9
Funktion Die Aufzeichnung startet zur festgelegten Uhrzeit. Die Aufzeichnung stoppt nach dem Erstellen des PDF-Berichts.
Einstel-lung	· Wählen Sie „START ZUR STARTZEIT“ als „BEDINGUNGEN FÜR AUFZEICHNUNGSSTART“. · Definieren Sie Datum und Uhrzeit für den Start der Aufnahme im Feld „STARTZEIT“. · Wählen Sie „NACH PDF-ERSTELLUNG“ als „BEDINGUNG FÜR AUFZEICHNUNGSENDERDE“.
Modus 10
Funktion Die Aufzeichnung startet und stoppt zur festgelegten Uhrzeit.
Einstellung	· Wahlen Sie „START-/ENDZEIT“ als „BEDINGUNGEN FÜR AUFZEICHNUNGSSTART“. · Definieren Sie Datum und Uhrzeit für den Start der Aufnahme im Feld „STARTZEIT“. · Definieren Sie Datum und Uhrzeit für den Stopp der Aufnahme im Feld „ENDZEIT“.
Modus 11
Funktion Die Daten werden umgehend und in einer Schleife aufgezeichnet. Die Aufzeichnung stoppt, sobald die Batterie leer ist oder „FORTLAUFENDE PROTOKOLLIERUNG“ bei der Konfiguration durch eine andere „BEDINGUNGEN FÜR AUFZEICHNUNGSSTART“ ersetzt wird.
Einstellung	· Wahlen Sie „FORTLAUFENDE PROTOKOLLIERUNG“ als „BEDINGUNGEN FÜR AUFZEICHNUNGSSTART“.
Modus 12
Funktion Die Daten werden umgehend und in einer Schleife aufgezeichnet. Wenn Sie einen zusätzlichen Stopp-Modus haben wollen, wahren Sie: Die Aufzeichnung stoppt, wenn die Taste ENTER für einige Sekunden gedrückt wird.
Einstellung	· Wöhlen Sie „FORTLAUFENDE PROTOKOLLIERUNG“ als „BEDINGUNGEN FÜR AUFZEICHNUNGSSTART“. · Wöhlen Sie „STOPP-TASTE“ als „BEDINGUNG FÜR AUFZEICHNUNGSENDE“.
Modus 13
Funktion Die Daten werden umgehend und in einer Schleife aufgezeichnet. Wenn Sie einen zusätzlichen Stopp-Modus haben wollen, wahren Sie: Die Aufzeichnung stoppt nach dem Erstellen des PDF-Berichts.
Einstellung	· Wöhlen Sie „FORTLAUFENDE PROTOKOLLIERUNG“ als „BEDINGUNGEN FÜR AUFZEICHNUNGSSTART“. · Wöhlen Sie „NACH PDF-ERSTELLUNG“ als „BEDINGUNG FÜR AUFZEICHNUNGSENDE“.

• Für Modus 1 bis 13 konnen Sie zusätzliche Funktionen anwenden, um die Startzeit der Aufzeichnung zu verzögern. Geben Sie bei der Konfiguration unter „STARTVERZÖGERUNG IN MINUTEN“ einen Wert in Minuten ein.

b) Anzeigen am LC-Display

• Einige Einstellungen haben keine Anzeigen am LC-Display. Um die Einstellungen zu überprüfen,lesen Sie „g) Überprüfung der Konfigurationseinstellungen" auf Seite 31.
• Wennes keine Display-Anzeige gibt oder sobald der Datenlogger die Aufzeichnung startet/stopt, wird die letzte Messung am Display angezeigt.

Modus Start-Modus Stopp-Modus Anmerkungen
1	keine Display-Anzeige	nicht anwendbar	Wenn der Speicher voll ist, blinkt die rote LED-Kontrollleuche (2).
2	keine Display-Anzeige	√SteP	Stoppen Sie die Aufnahme, indem Sie die Taste ENTER für einige Sekunden gedrückt halten.
3	keine Display-Anzeige	keine Display-Anzeige
4	II P SteP	nicht anwendbar	Wenn der Speicher voll ist, blinkt die rote LED-Kontrollleuche (2).Starten Sie die Aufnahme, indem Sie die Taste ENTER für einige Sekunden gedrückt halten.
5	II P SteP	√SteP	Starten und stoppen Sie die Aufnahme, indem Sie die Taste ENTER für einige Sekunden gedrückt halten.

Modus Start-Modus Stopp-Modus Anmerkungen

6	5brt MODE START	keine Display-Anzeige	Starten Sie die Aufnahme, indem Sie die Taste ENTER für eineuge Sekunden gedrück halten.
7	228 TIME START	nicht anwendbar	Wenn der Speicher voll ist, blinkt die rote LED-Kontrolleuche (2).
8	228 TIME START	√ stop MODE STOP	Stoppen Sie die Aufnahme, indem Sie die Taste ENTER für eineuge Sekunden gedrück halten.
9	228 TIME START	keine Display-Anzeige
10	228 TIME START	√ stop 128 TIME STOP
Modus Start-Modus Stopp-Modus Anmerkungen
11	keine Display-Anzeige	nicht anwendbar
12	keine Display-Anzeige	STOPWIDESTOP	Stoppen Sie die Aufnahme, indem Sie die Taste ENTER für eineuge Sekunden gedrück halten.
13	keine Display-Anzeige	keine Display-Anzeige
"STARTVERZÖGERUNG IN MINUTEN"
	228TME S#E	abhängig von Modus 1-13

13. DATEN AUFZEICHNEN

Der Datenlogger ist nur staub- und strahlwassergeschützt, wenn die Schutzkappe (12) und Gummidichtungen (9, 10) angebracht sind. Diese Schutz ermitteligt eine ständige Aufzeichnung in feuchten Räumen und im Freien.

Stellen Sie vor dem Gebrauch sicher, dass die Schutzkappe fest am Datenlogger angebracht ist und dass das Gehäuse vollständig geschlossen ist.

Nicht in Wasser eintauchen!

Vermeiden Sie den Betrieb in der Höhe von starken magnetischen Feldern.

Bedecken Sie die Öffnungen des Sensors nicht.

• Achten Sie darauf, dass die Gummidichtungen in der richtigen Position sind und die Kappe fest auf dem Datenlogger sitzt.
• Platzieren Sie den Datenlogger am vorgesehenen Standort.
• Die Schutzkappe muss zum Einlagen/Ersetzen der Batterie oder zum Auslesen der gespeicherten Daten auf einem Computer abgenommen werden. Ziehen Sie die Schutzkappe vom Gerät ab.
• Setzen Sie die Schutzkappe vor der{nachsten Aufnahme wieder fest auf den Datenlogger.

a) FunktionsmENU aufrufen

Drücken Sie die Taste DOWN (6), um das FunktionsmENU aufzurufen. Durch wiederholtes Drucken der Taste DOWN erscheinen nacheinander die letzte aufgezeichnete Messung, die Logger-ID und der während der Konfiguration ausgewählte Start/Stopp-Modus.

b) Starten der Aufnahme

Die Aufnahme startet, basierend auf der Konfigurationseinstellung „BEDINGUNGEN FÜR AUFZEICHNUNGSSSTART".
- Wenn der Datenlogger die Aufzeichnung startet, erscheint „am LC-Display.
- „P“ zeigt an, dass der Datenlogger bereit für die Aufnahme ist; es erlischt, sobald der Datenlogger aufzeichnet.

c) Aufnahme beenden

Die Aufnahme stoppt basierend auf der Konfigurationseinstellung „BEDINGUNG FÜR AUFZEICHNUNGSENE“. Wenn als Bedingung für Aufzeichnungsende „KEINE“ ausgewählt wurde, stoppt die Aufnahme basierend auf der Einstellung „BEDINGUNGEN FÜR AUFZEICHNUNGSSSTART".

• Wenn der Datenlogger die Aufzeinung stoppt, erscheint „am LC-Display.

d) Anzeige der verbleibenden Zeit bis zum Start/Stopp der Aufnahme

• Drücken Sie die Taste DOWN (6), um das FunktionsmENU aufzurufen.
• Drücken Sie die Taste DOWN mehrmals, bis „STARTZEIT“ und/oder „ENDZEIT“ und die verbleibende Zeit (in Stunden/Minuten oder Tagen) am LC-Display angezeigt wird.

Zeitspannen unter 24 Stunden werden im Format HH:MM angezeigt. Wenn die verbleibende Zeit 24 Stunden übersteigt, wird sie in Tagen angezeigt: d .

• Sobald die Aufnahme startet/stopt, wird die letzte Messung am Display angezeigt.
• Drücken Sie die Taste DOWN, um zum FunktionsmENU zureckzukehren.

e) Aktivieren/Deaktivieren der Grenzwertalarm-Pause-Funktion

• Um die Grenzwertalarm-Pause-Funktion während der Aufnahme zu aktivieren/deaktivieren, muss der Grenzwertalarm während der Konfiguration aktiviert werden (siehe Optionen zur „Optionen für die „MESSAGE“ - „ALARMEINSTELLUNG““ auf Seite 27).

ENTER lang drucken Pause ein

ENTER lang drucken Pause aus

Aktivieren/deaktivieren Sie die Grenzwert-Pause-Funktion, indem Sie die Taste ENTER (8) für eine Sekunden gedrück halten.

Sobald die Alarm-Pause-Funktion aktiviert/deaktiviert ist, wird die letzte Messung am Display angezeigt.

Aufgezeichnete Werte werden bei aktivierter Pause-Funktion in der Grafik des Berichts wie üblich angezeigt. Allerdings wird in der Grafik deutlich angezeigt, wann und wie lange die Pause-Funktion aktiviert wurde.

Wenn die Grenzwert-Pause-Funktion während der Aufnahme aktiviert wird, gibt es keine Warnanzeige „√“ oder „X“. Der LED-Alarm Status, die minimalen und maximalen Werte werden nicht aktualisiert.

f) Lesen der minimalen/maximalen Messwerte

• Drücken Sie die Taste DOWN (6) im FunktionsmENU mehrmals, bis Sie die Aufzeichnung (z. B. Temperatur) erreichen, von der Sie den maximalen und minimalen Messwert ablesen wollen.
• Drücken Sie die Taste ENTER (8), um den Lesemodus für den Maximalund Minimalwert aufzurufen.
• Drücken Sie die Taste ENTER, um in der ausgewählten Aufnahme zwischen maximalem und minimalem Messwert zu wechseln.
• Drücken Sie die Taste DOWN, um den Lesemodus für den Maximal- und Minimalwert zu verlassen.

"MAX" zeigt den höchsten Wert und „MIN“ den niedrigsten Wert an. Die.Highsten und niedrigsten Messungen werden ab dem Zeitpunkt des Aufnahmestarts aufgezeichnet.

Für die letzten Messwerte überprüft undactualisiert der Logger den Wert am Display, falls nicht die Grenzwert-Pause-Funktion aktiviert wurde.

Die hochsten und niedrigsten Messwerte werden nicht mehr aktualisiert, wenn das Gerät die Aufzeichnung stoppt.

14. ERSTellen DES PDF-BERICHTS

• Verbinden Sie die Datenlogger mit Ihrem Computer.
• Ein PDF-Bericht wird automatisch erstellt. Die rote LED-Kontrolleuche (2) leuchtet auf und am LC-Display wird „USB PDF" angezeigt. Trennen Sie

den Datenlogger während dieser Zeit nicht von Ihrem Computer.

• Öffnen Sie das Datenlogger-Laufwerk auf Ihrlem Computer.
• Sobald die PDF-Datei erfolgreich erstellt wurde, erlischt „PDF“ vom LC-Display (5). „USB“ verbleibt am LC-Display.
  Wahlen und öffnen Sie die PDF-Datei.
• Der PDF-Bericht enthalt allgemeine Informationen zum Gerät, Datenlogger-Einstellungen, Alarm-Status und eine Grafik, welche die gesessenen Werte während der aufgezeichneten Zeit anziegt.
• Speichern Sie die PDF-Datei auf Ihr Computer und schreiben Sie die Datei.
• Trennen Sie den Datenlogger von ihrem Computer.

Abhängig von der Anzahl der gespeicherten Messungen kann das Erstellen der PDF-Datei bis zu etwa 30 Sekunden dauern.

Im PDF-Bericht werden nur die hochsten und niedrigsten Messungen während der Aufnahme angezeigt, nicht während der Pause-Funktion.

15. DATEN LÖSCHEN

Erstellen und speichern Sie den PDF-Bericht, bevor Sie gemessene Daten löschen, falls erforderlich.

Das Löschen von Daten hat keinen Einfluss auf die Konfigurationseinstellungen.

• Drücken und halten Sie die Tasten DOWN und ENTER und verbinden den Datenlogger mit Ihrrem Computer. Am LC-Display wird „USB“ angezeigt. Alle Daten sind gelöscht.
• Lassen Sie die Tasten los.
• Der Datenlogger-Treiber auf Ihr Computer ist leer, das heißt, dass alle Daten erfolgreich gelöscht wurden. Trennen Sie den Datenlogger von Ihr Computer.

16. UPGRADE DER FIRMWARE

• Laden Sie die neueste Datenlogger-Firmware von der Produktseite auf www.conrad.com herunter.

Drücken Sie die Taste DOWN (6) mehrmals, bis die vierstellige Logger-Kennung und „ID“ auf dem Display angezeigt werden.

Drücken und halten Sie die Taste ENTER (8), bis die vierstellige Logger-ID durch „versetzt wird.

• Verbinden Sie die Datenlogger mit Ihr Computer.
• Ziehen Sie die Firmware des Datenloggers auf ihren Computer.
• Der Logger startet mit dem Upgrade. Wahrend dieser Zeit wird der Datenlogger kurzzeitig nicht als Massenspeicherverat angezeigt. Trennen Sie den Datenlogger nicht von ihrem Computer!
• Sobald der Datenlogger wieder als Massenspeicherverät erscheint, ist das Upgrade abgeschlossen. Die grüne LED-Kontrollleuchte blinkt zweimal.
• Trennen Sie das Gerät von Ihr dem Computer.

Die Firmware-Version des Datenloggers kann in der linken unter Ecke des PDF-Berichts überprüft werden.

17. AUF STANDARD-FIRMWARE ZURÜCKSETZEN

Das Zurücksetzen der Firmware Löscht alle Konfigurationseinstellungen, aber hat keinen Einfluss auf die gespeicherten Messungen.

• Entfernen Sie die Batterie, wie in Kapitel „9. Inbetriebnahme“ auf Seite 18 beschrieben.
• Drücken und halten Sie die Taste DOWN und verbinden den Datenlogger mit Ihr Computer. Sobald die grüne LED-Kontrolleucht (3) aufleucht, lässt Sie die Taste DOWN los.
• Warten Sie eine Minute, bis der Computer den Datenlogger als USB-Gerät erkennt. Die Firmware ist zurückgesetzt.
• Konfigurieren Sie den Datenlogger wie in „11. Konfiguration“ auf Seite 20 beschrieben.

18. FEHLERBEHEBUNG

Problem|Mögliche Lösung
Der Computer erkennt den Datenlogger nicht.	Überprüfen Sie,ob nach dem Anschluss „USB“ am Datenlogger angezeigt wird.Wenn ja,stecken Sieihn in einen anderen USB-Anschluss.
	Überprüfen Sie,ob die Funktion zur Verwendung von USB-Massenspeicherveräten auf Ihr Computer aktiviert ist.
Es wird keine PDF-Datei erstellt.	Überprüfen Sie,ob der Datenlogger von Ihr Computer erkannt wurde.
	Überprüfen Sie,ob Ihr Computer den Datenlogger als neues Massenspeicherverät anziegt.
	Überprüfen Sie,ob der Logger ein Firmware-Up datedurchgeführt (siehe „16. Upgrade der Firmware“ auf Seite 46).
Unrealistic Informationen am LC-Display.	Setzen Sie die Firmware des Datenloggers darüber (siehe „17. Auf Standard-Firmware zusücksetzen“ auf Seite 47).
Die Taste ENTER/DOWN reagiert nicht, obwohl sie gedrückt wird.
Das LC-Display ist ausgeschaltet.	Überprüfen Sie,ob das LC-Display bei der Konfiguration deaktiviert wurde (siehe „Andere Einstellungen“ auf Seite 30).
	Ersetzen Sie die Batterie.
Problem Mögliche Lösung
Kein LED-Alarm.	Überprüfen Sie, ob der LED-Alarm in der Konfigurationsdatei deaktiviert wurde (siehe „Andere Einstellungen“ auf Seite 30).
	Überprüfen Sie, ob der Alarm angehalten wurde (siehe „e) Aktivieren/Deaktivieren der Grenzwertalarm-Pause-Funktion“ auf Seite 43).

19. WARTUNG UND REINIGUNG

• Das Produkt ist bis auf die gelegentliche Reinigung wartungsfrei.
• Trennen Sie das Gerät vor der Reinigung vom Computer.
• Tauchen Sie das Produkt niemals in Wasser.
• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungssalkohol oder andere chemische Lösungen. Verwenden Sie ein trockenes, weiches und sauberes antistatisches Tuch, um die Oberfläche des Produkts zu reinigen.

20. ENTSORGUNG

a) Produkt

Elektronische Geräte sind recycebar und dürfen nicht über den Hausmüll entsorgt werden.

Entsorgen Sie das Produkt am Ende seiner Nutzungsdauer gemäß den einschlagigen Gesetzen.

Entfernen Sie eingelegte Batterien/Akkus und entsorgen Sie diese getrennt vom Produkt.

b) Batterien

Als Endverbraucher sind Sie gesetzlich verpflichtet, benutzte Batterien zurückzugeben. Die Entsorgung über den Hausmüll ist untersagt.

Schadstoffhaltige Batterien werden mit diesen Symbol gekennzeichnet, um anzuzeigen, dass die Entsorgung über den Hausmüll verboten ist. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei (auf Batterien gekennzeichnet, z. B. unter dem Mülltonnensymbol links).

Ohre verbrauchten Batterien konnen Sie unentgeltlich bei den Sammelstellen ihrer Gemeinde, unseren Filialen oder überall Dort abgeben, wo Batterien verkauft werden.

Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten ihren Beitrag zum Umweltschutz.

21. TECHNISCHE DATEN

a) Alle Modelle

Stromversorgung 1 x 3 V Knopfelle, Typ CR2450

Batterielebensdauer 1 Jahr (für die Abtastrate 1 Mal/Minute)

Schutzart IP65

Verbindungstyp.. USB 2.0

Abtastrate 1 Minute - 24 Stunden

Abmessungen (B x H x T) ca. 37 x 86 x 19 mm

Gewicht...ca. 42 g (einschließlich Knopfelle)

b) Best.-Nr. 1435090, Modell-Nr. DL-200T

Messwert. Temperature

Speicherkapazität 40020 für Temperaturdaten

Auflösung. 0,1 °C

Messbereich für Temperatur. -30 bis +60 °C
Genauigkeit der Temperatur. + / - 0,5^ (>0 bis +60^)
+/- 1 °C (-30 bis +0 °C)

c) Best.-Nr. 1435091, Modell-Nr. DL-210TH

Messwert. Temperature, relative Feuchigkeit

Speicherkapazität 20010 für Temperaturdaten

20010 für relative Feuchtgkeitsdaten

Auflösung. 0,1 °C / 0,1 % rF

Messbereich für Temperatur.........-30 bis +60^

Genauigkeit der Temperatur. + / - 0,5^ (>0 bis +60^)

+/- 1^ (-30 bis +0 °C)

Messbereich für

relative Feuchigkeit. 0 - 100%

Genauigkeit der

relativen Feuchtigkeit. + / - 5,0% (0 - 20%, 80 - 100%)

+/- 3,5% (>20 - 40%, 60 - <80%)

+/- 3,0% (>40 - <60%)

d) Best.-Nr. 1435092, Modell-Nr. DL-220THP

Messwert. Temperatur, relative Feuchtigkeit, Luftdruck

Speicherkapazität 13340 für Temperaturdaten

13340 für relative Feuchtgkeitsdaten

13340 für Luftdruckdaten

Auflösung. 0,1 °C / 0,1 % rF / 1 hPa

Messbereich für Temperatur.........-30 bis +60^

Genauigkeit der Temperatur. + / - 0,5^ (>0 bis +60^)

+/- 1°C (-30 bis +0°C)

Messbereich für

relative Feuchigkeit. 0 - 100%

Genauigkeit der

relativen Feuchtigkeit. + / - 5,0% (0 - 20%, 80 - 100%)

$$ + / - 3,5 \% (>20-40 \%,60-< 80 \%) $$

$$ + / - 3,0 \% (>40 - < 60 \%) $$

Messbereich für Luftdruck 300 - 1200 hPa

Genauigkeit des Luftdrucks. + / - 3hPa

(700 - 1100 hPa,

-20 bis 0^, + 50 bis 70^)

+/- 2 hPa

(700 - 1100 hPa, >0 bis <+50 °C)

Page

10. BEFORE FIRST USE

a) Protection foil

Suisse: www.conrad.ch

www.biz-conrad.ch

2. EXPLICATION DES SYMBOLES, INSCRIPTIONS

Andereinstallingen 171

1. Technische gegevens 190

a)Alle modellen 190
b) Itemnr. 1435090, modelnr. DL-200T 190
c) Itemnr. 1435091, modelnr. DL-210TH. 190
d) Itemnr. 1435092, modelnr. DL-220THP 191

1. INLEIDING

Zeer geachte klant,

5. EIGENSCHAPPEN EN FUNCTIONS

10. VOOR INGEBRUIKNAME

a) Beschermfolie

13. GEGEVENS REGISTREREN

Dek de sensoroppeningen nicht af.

14. PDF-RAPPORT MAKEN

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugswise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
