BEDIENUNGSANLEITUNG ROC 330 THOMSON

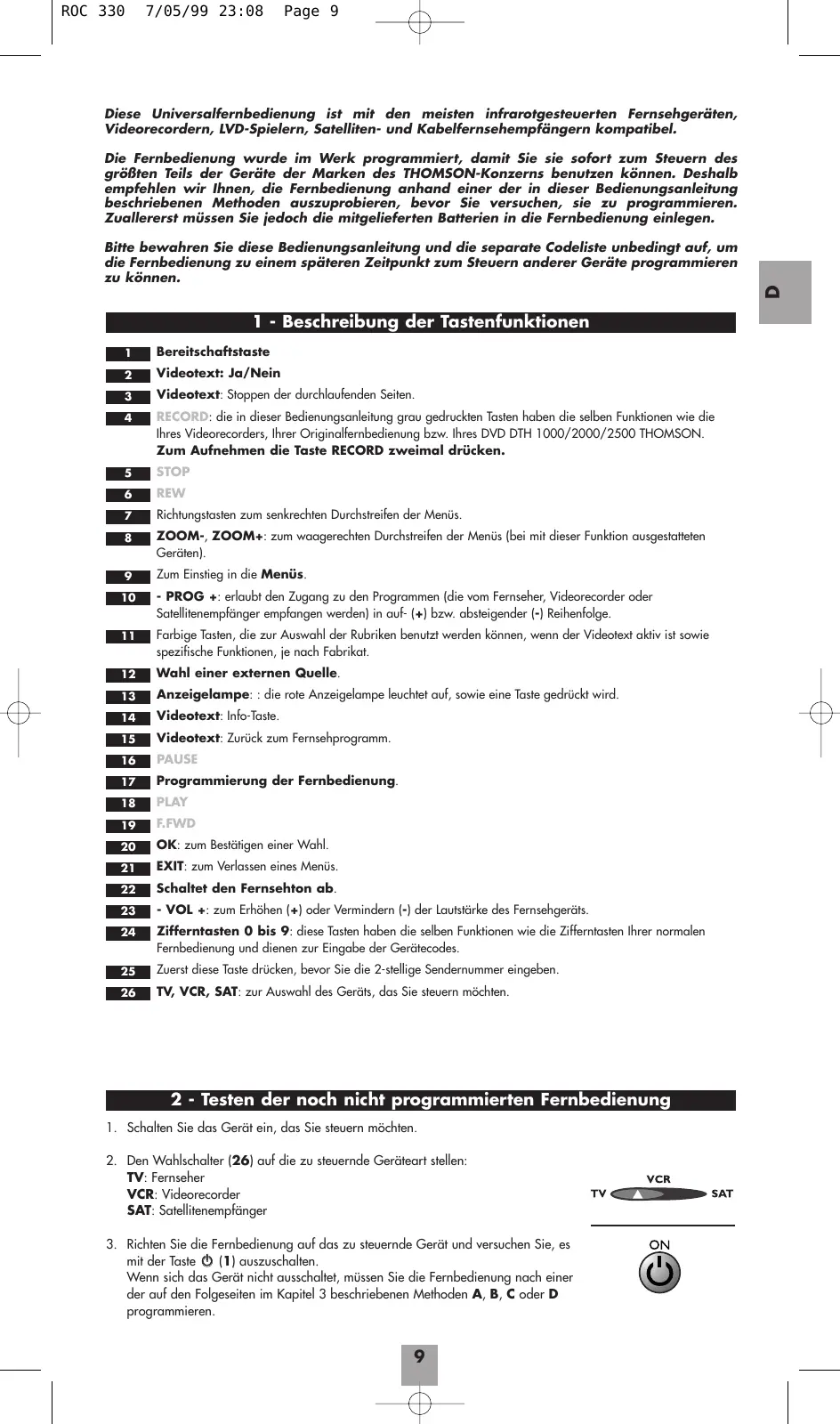

ROC 330 7/05/99 23:08 Page 9 Diese Universalfernbedienung ist mit den meisten infrarotgesteuerten Fernsehgeräten, Videorecordern, LVD-Spielern, Satelliten- und Kabelfernsehempfängern kompatibel. Die Fernbedienung wurde im Werk programmiert, damit Sie sie sofort zum Steuern des größten Teils der Geräte der Marken des THOMSON-Konzerns benutzen können. Deshalb empfehlen wir Ihnen, die Fernbedienung anhand einer der in dieser Bedienungsanleitung beschriebenen Methoden auszuprobieren, bevor Sie versuchen, sie zu programmieren. Zuallererst müssen Sie jedoch die mitgelieferten Batterien in die Fernbedienung einlegen.

Bitte bewahren Sie diese Bedienungsanleitung und die separate Codeliste unbedingt auf, um die Fernbedienung zu einem späteren Zeitpunkt zum Steuern anderer Geräte programmieren zu können.

1 - Beschreibung der Tastenfunktionen

Videotext: Stoppen der durchlaufenden Seiten.

RECORD: die in dieser Bedienungsanleitung grau gedruckten Tasten haben die selben Funktionen wie die Ihres Videorecorders, Ihrer Originalfernbedienung bzw. Ihres DVD DTH 1000/2000/2500 THOMSON. Zum Aufnehmen die Taste RECORD zweimal drücken.

Richtungstasten zum senkrechten Durchstreifen der Menüs.

ZOOM-, ZOOM+: zum waagerechten Durchstreifen der Menüs (bei mit dieser Funktion ausgestatteten Geräten).

Zum Einstieg in die Menüs.

- PROG +: erlaubt den Zugang zu den Programmen (die vom Fernseher, Videorecorder oder Satellitenempfänger empfangen werden) in auf- (+) bzw. absteigender (-) Reihenfolge.

Farbige Tasten, die zur Auswahl der Rubriken benutzt werden können, wenn der Videotext aktiv ist sowie spezifische Funktionen, je nach Fabrikat.

Wahl einer externen Quelle.

Anzeigelampe: : die rote Anzeigelampe leuchtet auf, sowie eine Taste gedrückt wird.

Videotext: Zurück zum Fernsehprogramm.

Programmierung der Fernbedienung.

OK: zum Bestätigen einer Wahl.

EXIT: zum Verlassen eines Menüs.

Schaltet den Fernsehton ab.

- VOL +: zum Erhöhen (+) oder Vermindern (-) der Lautstärke des Fernsehgeräts.

Zifferntasten 0 bis 9: diese Tasten haben die selben Funktionen wie die Zifferntasten Ihrer normalen Fernbedienung und dienen zur Eingabe der Gerätecodes.

Zuerst diese Taste drücken, bevor Sie die 2-stellige Sendernummer eingeben.

TV, VCR, SAT: zur Auswahl des Geräts, das Sie steuern möchten.

2 - Testen der noch nicht programmierten Fernbedienung

1. Schalten Sie das Gerät ein, das Sie steuern möchten.

2. Den Wahlschalter (26) auf die zu steuernde Geräteart stellen:

TV: Fernseher VCR: Videorecorder SAT: Satellitenempfänger

3. Richten Sie die Fernbedienung auf das zu steuernde Gerät und versuchen Sie, es

mit der Taste B (1) auszuschalten. Wenn sich das Gerät nicht ausschaltet, müssen Sie die Fernbedienung nach einer der auf den Folgeseiten im Kapitel 3 beschriebenen Methoden A, B, C oder D programmieren.

3 - Programmieren der Fernbedienung

Methode A – Schnelles Programmieren mit 1-stelligem Untercode Bevor Sie mit dem Programmieren beginnen, müssen Sie den Untercode des zu steuernden Geräts (Fernseher, Videorecorder oder Satellitenempfänger) suchen. Siehe die dieser Bedienungsanleitung beigelegte Liste, Seite I der Untercodes.

1. Schalten Sie das Gerät ein, das Sie steuern möchten.

2. Den Wahlschalter (26) auf die zu steuernde Geräteart stellen:

TV: Fernseher, VCR: Videorecorder, SAT: Satellitenempfänger

3. Die Taste SET UP (17) gedrückt halten, bis die rote Anzeigelampe (13) ununterbrochen

leuchtet (die Anzeigelampe bleibt einige Sekunden an, damit Sie über die zur Durchführung der Schritte 4-6 notwendige Zeit verfügen. Die Anzeige blinkt zunächst, um Sie zu informieren, daß die Zeit fast abgelaufen ist und erlischt dann).

4. Wenn die Anzeige leuchtet, den Untercode eintippen (z. B. 1 für THOMSON).

5. Die Fernbedienung auf das Gerät richten und versuchen, es auszuschalten, indem Sie

auf die Taste B (1) drücken.

6. Sowie sich das zu steuernde Gerät ausschaltet, auf OK (20) drücken, um den Untercode

7. Sollte sich das Gerät nicht ausschalten, erneut mehrmals die Taste B (1) drücken, bis

sich das Gerät ausschaltet. Zwischen zwei aufeinanderfolgenden Tastendrücken der Anzeigelampe die zum Erlöschen und anschließenden Wiederaufleuchten erforderliche Zeit lassen (ca. 1 Sekunde). Auf diese Weise können Sie feststellen, ob das Gerät reagiert oder nicht.

8. Sowie sich das zu steuernde Gerät ausschaltet, auf OK (20) drücken, um den Untercode

zu speichern. Überprüfen der Programmierung Ihr Gerät ist im Prinzip bereit, die Befehle der Fernbedienung zu empfangen. Prüfen Sie das korrekte Funktionieren Ihrer Fernbedienung, indem Sie den Funktionstest auf Seite 12 durchrühren. Methode B – Programmieren mit 3-stelligen Codes Bevor Sie mit dem Programmieren beginnen, müssen Sie den Code des zu steuernden Geräts (Fernseher, Videorecorder oder Satellitenempfänger) suchen. Siehe die dieser Bedienungsanleitung beigelegte Liste, Seite II der Codes.

1. Schalten Sie das Gerät ein, das Sie steuern möchten.

2. Den Wahlschalter (26) auf die zu steuernde Geräteart stellen:

TV: Fernseher, VCR: Videorecorder, SAT: Satellitenempfänger

3. Die Taste SET UP (17) gedrückt halten, bis die rote Anzeigelampe (13) ununterbrochen

leuchtet. Die Anzeigelampe bleibt einige Sekunden an, um Ihnen die zur Durchführung des Schritts 4 notwendige Zeit zu lassen. Die Anzeige blinkt zunächst, um Sie zu informieren, daß die Zeit fast abgelaufen ist und erlischt dann.

4. Wenn die Anzeige leuchtet, die erste Ziffer des für das Fabrikat des zu steuernden Geräts

vorgeschlagenen 3-stelligen Codes eintippen (z. B. 016 für THOMSON). Die rote Anzeige erlischt bzw. blinkt, falls der Code nicht auf der Liste steht.

5. Die Fernbedienung auf das Gerät richten und versuchen, es auszuschalten, indem Sie

einmal auf die Taste B (1) drücken.

6. Sollte sich das Gerät nicht ausschalten, den Schritt 3 wiederholen. Anschließend den

nächsten 3-stelligen Code eintippen. Versuchen Sie, das Gerät auszuschalten, indem Sie einmal auf die Taste B (1) drücken. Den Vorgang wiederholen, indem Sie jeden der 3stelligen Codes ausprobieren. Überprüfen der Programmierung Ihr Gerät ist im Prinzip bereit, die Befehle der Fernbedienung zu empfangen. Prüfen Sie das korrekte Funktionieren Ihrer Fernbedienung, indem Sie den Funktionstest auf Seite 12 durchrühren.

ROC 330 7/05/99 23:09 Page 11 Methode C – Programmieren mittels Code-Suche Sollte keiner der Codes funktionieren, besteht die Möglichkeit, den Code ohne jegliche Eingabe herauszufinden.

1. Schalten Sie das Gerät ein, das Sie steuern möchten.

3. Die Taste SET UP (17) gedrückt halten, bis die rote Anzeigelampe (13) ständig

4. Die Fernbedienung auf das Gerät richten und versuchen, es auszuschalten, indem

Sie auf die Taste B (1) drücken.

5. Sowie sich das zu steuernde Gerät ausschaltet, auf OK (20) drücken, um den Code

6. Sollte sich das Gerät nicht ausschalten, die Taste B (1) so viele Male wie erforderlich

drücken (bis zu 200 mal), bis sich das Gerät ausschaltet. Zwischen zwei aufeinanderfolgenden Tastendrücken der Anzeigelampe (13) die zum Erlöschen und anschließenden Wiederaufleuchten erforderliche Zeit lassen (ca. 1 Sekunde). Auf diese Weise können Sie feststellen, ob das Gerät reagiert oder nicht.

7. Sowie sich das zu steuernde Gerät ausschaltet, auf OK (20) drücken, um den Code

zu speichern. Überprüfen der Programmierung Ihr Gerät ist im Prinzip bereit, die Befehle der Fernbedienung zu empfangen. Überprüfen Sie das korrekte Funktionieren mit Hilfe des folgenden Tests: - Fernseher oder Satellitenempfänger: drücken Sie z.B. auf die Taste 2, um auf ein anderes Programm umzuschalten oder um das Gerät einzuschalten, wenn es ausgeschaltet ist. - Videorecorder: eine Cassette einlegen und anschließend auf PLAY drücken. - DVD-Spieler: eine DVD einlegen und anschließend auf PLAY drücken. Probieren Sie andere Fernbedienungstasten aus, um die Funktionen herauszufinden, die Sie mit Ihrer Fernbedienung steuern können. Wenn Sie meinen, daß nicht alle Tasten aktiv sind, führen Sie die Prozedur dieser Programmierungsmethode erneut aus, um den die größte Anzahl von Funktionen zulassenden Code herauszufinden. Methode D – Programmieren zum Steuern eines COMBO (TV-VCR-Kombigerät) La programmation de la télécommande pour un COMBO revient à la programmer une Das Einrichten der Fernbedienung zum Steuern eines COMBO's besteht darin, daß Sie zuerst den Fernsehgeräte- und anschließend den Videorecorderteil des aus diesen beiden Geräten bestehenden COMBO's programmieren. Bevor Sie mit dem Programmieren beginnen, müssen Sie den Untercode bzw. Code des zu steuernden Geräts (Fernseher oder Videorecorder) suchen. Hierzu die dieser Bedienungsanleitung beiliegende Liste zu Rate ziehen (s. Seite Untercodes bzw. Codes).

1. Den COMBO einschalten, den Sie zu steuern wünschen.

2. Den Wahlschalter (26) der Fernbedienung auf TV stellen und dann nach einer der

vorstehend beschriebenen Programmierungsmethoden A, B oder C vorgehen.

3. Den Wahlschalter (26) der Fernbedienung auf VCR stellen und dann nach einer der

vorstehend beschriebenen Programmierungsmethoden A, B oder C vorgehen.

2. Den Wahlschalter (26) auf die zu steuernde Geräteart stellen:

TV: Fernseher, VCR: Videorecorder, SAT: Satellitenempfänger ROC 330 7/05/99 23:09 Page 12 4 – Wie man einen programmierten Code wiederfindet Es kann erforderlich sein, den in die Fernbedienung einprogrammierten Code wiederzufinden.

1. Den Wahlschalter (26) auf die betreffende Geräteart stellen (TV, VCR oder SAT ).

2. Die Taste SET UP (17) gedrückt halten, bis die rote Anzeigelampe (13) ständig

3. Die Taste SET UP (17) erneut kurz drücken. Die rote Anzeigelampe blinkt einmal.

4. Die Zifferntasten in aufsteigender Reihenfolge (0-9) drücken, bis die rote

Anzeigelampe (13) einmal blinkt.

5. Diejenige Ziffer, die das Blinken der roten Anzeigelampe (13) ausgelöst hat, ist die

erste Nummer Ihres 3-stelligen Codes. Bitte nachstehend notieren.

6. Wiederholen Sie den Schritt 4, um die beiden anderen Ziffern des Codes

7. Nach dem Auffinden der dritten Zahl erlischt die rote Anzeigelampe (13).

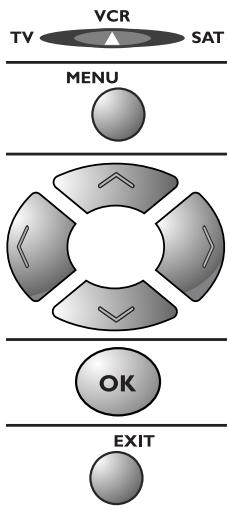

5 – Überprüfen der Programmierung - Fernseher oder Satellitenempfänger: drücken Sie z.B. auf die Taste 2, um auf ein anderes Programm umzuschalten oder um das Gerät einzuschalten, wenn es ausgeschaltet ist. - Videorecorder: eine Cassette einlegen und anschließend auf PLAY drücken. - DVD-Spieler: eine DVD einlegen und anschließend auf PLAY drücken. Probieren Sie andere Fernbedienungstasten aus, um Funktionen herauszufinden, die Sie mit Ihrer Fernbedienung steuern können. Wenn Sie meinen, daß nicht alle Tasten aktiv sind, versuchen Sie es mit der nachstehend beschriebenen Programmierungs-Methode B oder C. Wenn Sie den Code Ihres Geräts gefunden haben, notieren Sie ihn, damit Sie ihn im Bedarfsfall sofort zur Hand haben. Nach dem Batteriewechsel müssen Sie die Fernbedienung erneut programmieren. TV-CODE VCR-CODE SAT-CODE 6 – Das NAVILIGHT-Navigationssystem Das Navigationssystem NAVILIGHT NAVILIGHT ermöglicht Ihnen einen leichten Zugang zu den Einstellungen Ihres mit dem System THOMSON NAVILIGHT ausgestatteten Fernsehgeräts (TV) oder Videorecorders (VCR).

1. Schalten Sie das Gerät ein, das Sie steuern möchten.

2. Den Wahlschalter (26) auf die betreffende Geräteart stellen (TV, VCR oder

SAT). In der Stellung VCR müssen Sie sicherstellen, daß der AV-Modus für den Fernseher aktiviert ist (die SCART-Buchse muß gewählt sein).

3. Einmal die Taste MENU (9) drücken.

4. Zum Navigieren durch die Einstellungsmenüs die Tasten oben, unten, links

und rechts (7 und 8) benutzen.

5. Mit OK (20) bestätigen.

6. Zum Verlassen der Menüs die Taste EXIT (21) einmal drücken.
