TR I3WL1350 - Heizplatte BARTSCHER - Kostenlose Bedienungsanleitung

Produkttyp	Heizplatte mit Infrarotlampen
Marke	Bartscher
Modell	TR I3WL1350
Stromversorgung	230 V, 50 Hz, einphasig
Nennleistung	1500 W
Nettogewicht	25 kg
Abmessungen (B × T × H)	620 × 1270 × 780 mm
Material der Platte	Edelstahl AISI 304 18/10
Temperaturbereich	0 °C bis 90 °C (einstellbar über Thermostat)
Schutzgrad	IPX4
Schutzklasse	Klasse I (Erdung erforderlich)
Füße	4 rutschfeste Gummifüße
Hauptfunktionen	Warmhalten durch Heizplatte und Infrarotlampen
Reinigung	Feuchter Schwamm und neutrale Reinigungsmittel; kein Wasserstrahl oder Scheuermittel verwenden
Erste Inbetriebnahme	Schutzfolie entfernen, aufheizen, um Fettrückstände zu beseitigen
Sicherheit	Vor Reinigung Netzstecker ziehen; nicht der Witterung aussetzen; Verwendung durch geschultes Personal
Ersatzteile	Kontaktieren Sie den autorisierten Händler oder den Kundendienst
Garantie	Garantiezertifikat liegt dem Gerät bei
Normen	Konform mit EU-Richtlinien (73/23, 93/68, 89/336 usw.)

Häufig gestellte Fragen - TR I3WL1350 BARTSCHER

Wie verwende ich die Heizplatte zum ersten Mal?

Entfernen Sie vor der ersten Verwendung die Schutzfolie, falls vorhanden. Heizen Sie das Gerät für einige Minuten auf Maximaltemperatur auf, um die Montagefettrückstände zu beseitigen. Ein unangenehmer Geruch ist in den ersten Minuten normal.

Was ist der Temperaturbereich des Geräts?

Der Thermostat ermöglicht die Einstellung der Temperatur von 0 °C bis 90 °C. Die Kontrollleuchte erlischt, wenn die eingestellte Temperatur erreicht ist.

Wie reinige ich die Heizplatte?

Ziehen Sie den Netzstecker und lassen Sie das Gerät vollständig abkühlen. Reinigen Sie es mit einem feuchten Schwamm und einem neutralen Reinigungsmittel. Verwenden Sie niemals Wasserstrahl, Metallspäne oder scheuernde Reinigungsmittel.

Was tun, wenn das Gerät nicht heizt?

Überprüfen Sie zuerst, ob der Hauptschalter eingeschaltet ist und die Steckdose Strom führt. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst Ihres Händlers. Zerlegen Sie das Gerät nicht selbst.

Kann ich das Gerät im Freien verwenden?

Nein, das Gerät ist nur für den Innenbereich konzipiert. Setzen Sie es nicht der Witterung (Regen, Schnee, übermäßige Feuchtigkeit) aus. Die Schutzart IPX4 bietet Schutz gegen Spritzwasser, aber nicht gegen Eintauchen.

Wie installiere ich das Gerät richtig?

Stellen Sie das Gerät auf eine ebene, trockene und stabile Oberfläche, geschützt vor Feuchtigkeit. Stellen Sie sicher, dass die Erdung funktionsfähig ist. Der elektrische Anschluss muss von einem qualifizierten Fachmann durchgeführt werden.

Welche Sicherheitshinweise sind zu beachten?

Tauchen Sie das Gerät niemals unter Wasser. Ziehen Sie vor der Reinigung den Netzstecker. Führen Sie keine Gegenstände oder Hände in gefährliche Teile. Halten Sie das Gerät von Kindern fern. Verwenden Sie nur Original-Ersatzteile.

Ist der unangenehme Geruch bei der ersten Verwendung normal?

Ja, dieser Geruch wird durch die Montagefettrückstände verursacht, die verbrennen. Er verschwindet nach einigen Minuten Aufheizen auf Maximaltemperatur. Lüften Sie den Raum bei Bedarf.

Wie schalte ich das Gerät aus?

Drehen Sie den Thermostat auf Position 0 und ziehen Sie den Netzstecker aus der Steckdose. Wenn das Gerät längere Zeit nicht benutzt wird, schalten Sie auch den Hauptschalter aus und decken Sie es mit einer Staubschutzabdeckung ab.

Wo finde ich Ersatzteile für dieses Gerät?

Ersatzteile sind beim autorisierten Bartscher-Händler erhältlich. Konsultieren Sie den Ersatzteilkatalog, der der Anleitung beiliegt. Für Bestellungen wenden Sie sich an den Kundendienst Ihres Händlers.

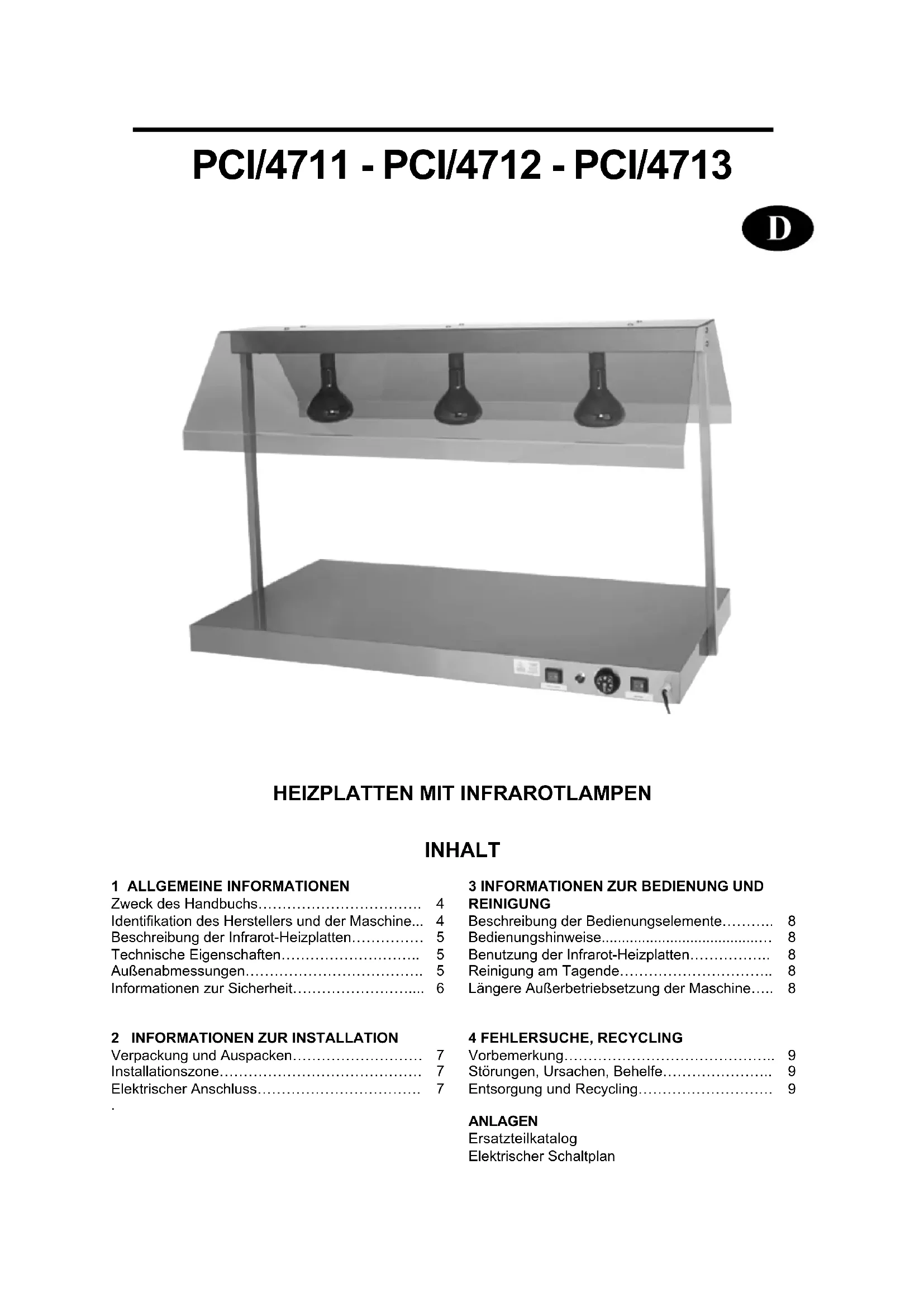

BEDIENUNGSANLEITUNG TR I3WL1350 BARTSCHER

Zweck des Handbuchs 4
Identification des Herstellers und der Maschine... 4
Beschreibung der Infrarot-Heizplatten 5
Technische Eigenschaften 5
Außenabmessungen 5
Informationen zur Sicherheit 6

2 INFORMATIONEN ZUR INSTALLATION

Verpackung und Auspacken 7
Installationszone 7
Elektrischer Anschluss. 7

3 INFORMATIONEN ZUR BEDIENUNG UND REINIGUNG

Beschreibung der Bedienungselemente 8
Bedienungshinweise 8
Benutzung der Infrarot-Heizplatten 8
Reinigung am Tagende 8
Längere Außerbetriebsetzung der Maschine.... 8

4 FEHLERSUCHE, RECYCLING

Vorbemerkung 9
Störungen, Ursachen, Behelfe 9
Entsorgung und Recycling. 9

ANLagen

Ersatzteilkatalog
Elektrischer Schaltplan

Zweck des Handbuchs

Dieses Handbuch wurde vom Hersteller verfasst und ist Bestandteil der Maschinenausstattung. Der Hersteller hat in der Entwicklungs- und Konstruktsphase ein besonderes Augenmerk auf die Aspekte gerichtet, die Risiken hinsichtlich der Sicherheit und Gesundheit der mit der Maschine interagierenden Personen bedeuten konnten. Neben der Einhaltung der zuständigen gesetzlichen Vorschriften hat der Hersteller alle "Regeln der gutekonstruktionstechnik" befolgt. Zweck dieser Informationen ist es, den Anwender sensibel für die Vorbeugung jeglichen Risikos zu machen. Umsichtiges Arbeitsiten ist in jedem Fall unverzichtbar. Die Sicherheit liegt auch in den Händen aller Bediener, die mit der Maschine interagieren. Bewahren Sie theseus Handbuch an einem geeigneten Ort auf, sodass theseis im Bedarfsfall stets sofort greifbar ist. Zur besonderen Hervorhebung einziger Textstellen wurden folgende Symbole eingeführt:

GEFAHR - ACHTUNG: Weist auf Gefahren hin, die schwere Verletzungen hervorrufen können. Hier ist besondere Vorsicht geboten.

INFORMATIONEN: Technische Angaben von besonderer Wichtigkeit.

Diesem Handbuch werden folgende Unterlagen beigeführ:

• Garantieurkunde mit den vom Hersteller vorgegebenen Garantiebedingungen.
• Dokumente zum Nachweis der Übereinstimmung mit den geltenden Gesetzen betreffend die Sicherheit und Gesundheit von Personen.

Bei allen Anforderungen des Technischen Kundendienstes, Fragen und Ersatzteilbestellungen erhmen Sie Kontakt mit dem autorisierten Handler auf.

Identification des Herstellers und der Maschine

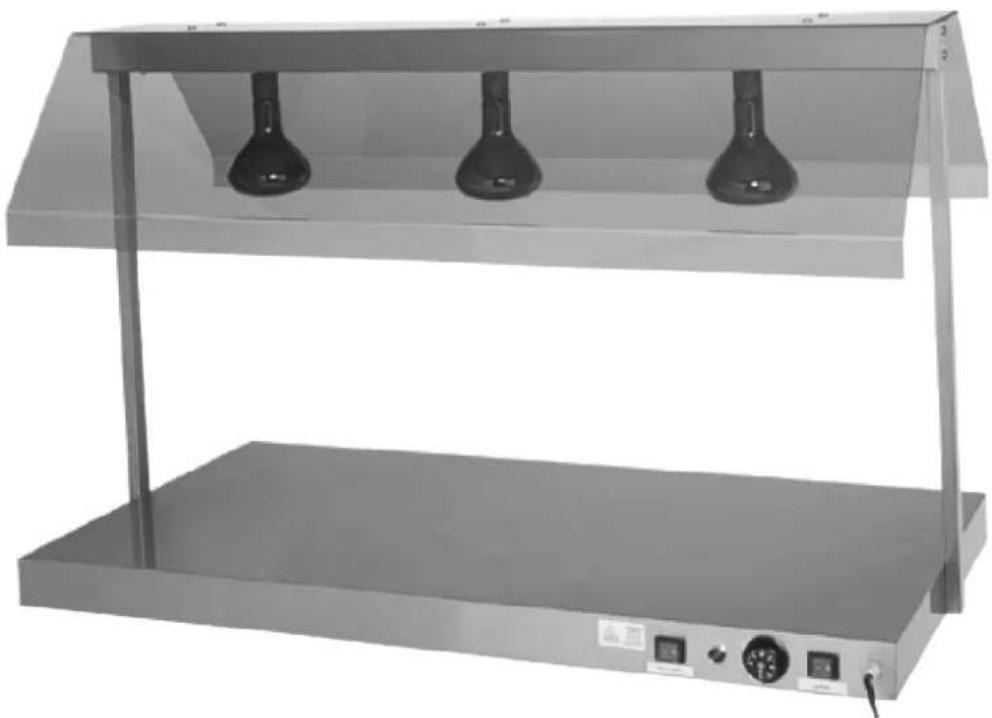

Beschreibung der Infrarot-Heizplatten

Dieses Produkt wurde eigens entwickelt, um die Temperatur der auf die Heizplatte gestellten Gerichte konstant zu halten. Das Gerät zeichnet sich durch eine besonders einfach ausgeführte Konstruktion aus, sodass die Mänglichkeiten des Aufretens von Defekten auf ein Minimum reduziert und Wartungsarbeiten erleichtert werden.

Die Heizplatte ist vollständig in Inox-Stahl AISI 304 18/10 mit Abschlussboden aus verzinktem Stahlblech ausgeführrt.

Der Drahtwiderstand ist unter der Heizplatte befestigt.

Die Besonderheit dieser Heizplatten liegt in den über den Platten angeordneten Infrarotlampen, welche die bereits starke Heizkapazität der Platte noch weiter erhöhen.

Am Boden der Heizplatte konnen 4 Gummifüsse mit Stütz- und Isolierfungtion montiert werden.

Die Bedienungselemente zum Einsatzen sowie zur Temperatureinstellung sind an der Längsseite der Platte angebracht.

Technische Eigenschaften

Beschreibungen Maßeinhalt	eit PCI 4711 PCI	4712 PCI 4713
Elektrische Stromversorgung	V Hz Ph	230V 50Hz 1Ph
Nennleistung W 500 1000	1500
Nettogewicht kg 10 17 25
Gewicht mit Verpackung kg	14 22 30
Installation Auf der Werkbank
Schutzgrad		IPX4
Schutz gegen Stromschlag		Klasse I
Übereinstimmung mit Richtlinien und Normen		73/23/EWG - 93/68/EWG - 93/44/EWG - 89/336/EWG 89/109/EWG

Außenabmessungen

mm	A	B	C
PCI4711	60	50	85
PCI4712	65	85	85
PCI4713	70	125	85
mm	A	B	C
PCI4711	460	510	780
PCI4712	620	860	780
PCI4713	620	1270	780

Informationen zur Sicherheit

• Es ist von grundlegender Wichtigkeit,这点es Handbuch vor Installation und Gebrauch aufmerksam zu lessen. Die ständige Befolgung der im Handbuch enthaltenen Anweisungen gewährleisten die Sicherheit von Menschen und Maschine.
• Manipulieren Sie in keinem Fall die Sicherheitseinrichtungen
  Die von den zuständigen Stellen in jedem Land Herausgegebenen Arbeitsssicherheitsvorschriften sind unbedingt einzuhalten.
• Der Hersteller übernimmt keinerlei Haftung für Schäden an Personen oder Gegenständen infolge der Nichtbeachtung von Sicherheitsvorschriften.
  Die korrekte Aufstellung der Maschine, Beleuchtung und Sauberkeit des Arbeitsplatzes sind wichtige Voraussetzungen für die Personalsicherheit.
• Setzen Sie die Maschine keinen außeren Agenzien aus.
  An Schluss und Inbetriebnahme der Maschine sind nur von technischem Fachpersonal durchzuführen.
• Stellen Sie sichere, dass die Kenndaten der Anlage am Aufstellungsort der Maschine den auf dem Typenschild eingeprägten Werten entsprechen.
• Stellen Sie sicher, dass die Maschine mit einer Erdungsanlage verbunden ist.
• Der Arbeitsbereich um die Maschine herum ist stets sauber und trocken zu halten.
• Tragen Sie die von den Unfallverhütungsvorschriften vorgesehene Schutzkleidung.
• These Maschine darf nur für den vorgesehenen Einsatzbereich verwendet werden.
• Überladen Sie die Maschine niemals.
  Das Einfahren von Gegenständen, Werkzeugen sowie das Greifen mit den Händen ins Innere gefährlicher Teile ist verboten.
• Kinder sind von der Maschine fern zu halten.
• Ziehen Sie den Netzstecker, wenn die Maschine nicht benutzt wird.
• Nehmen Sie bei Defekten und/oder Schäden keine eigenständigen Reparaturen vor, sondern wenden Sie sich an einen autorisierten Handler.
• Verlangen Sie stets Originalersatzteile
  Vor der Reinigung der Maschineziehen Sie den Netzstecker, um die Stromversorgung zu unterbrechen.
• Verwenden Sie zur Reinigung der Maschine keine Wasserstrahlen.

INFORMATIONEN ZUR INSTALLATION 2

Verpackung und Auspacken

Die Maschine wird in Karton mit Styroporeinlage zur Gewährleistung der vollkommenen Universehrheit während des Transports verpackt.

• Befolgen Sie bei der Handhabung der Verpackung die nachstehenden Anweisungen.
• Offnen Sie die Packung und prufen Sie die Universehrtheit aller Komponenten. Bewahren Sie das Verpackungsmaterial für zukünftige Umzüge auf.

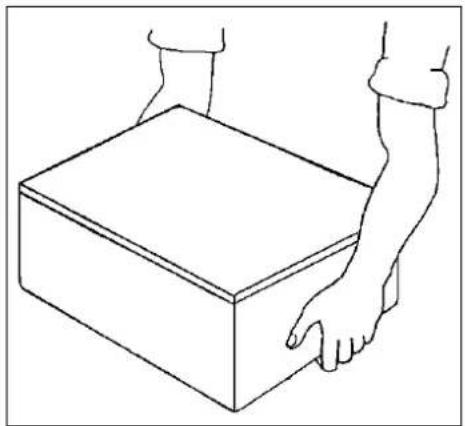

• Hebien Sie die Maschine so wie angegeben an und positionieren diese im vorgesehenen Installationsbereich.

Installationsbereich

Der vorgesehene Bereich muss ausreichend beleucht sein und über eine Steckdose zur Abgabe elektrischen Stroms verfügen. Die Stützfläche muss groß genug, gut nivelliert und trocken sein. Die Installation hat in nicht explosionsgeführten Umgebungen zu erfolgen. In jedem Fall ist die Installation auch unter Beachtung der geltenden gesetzlichen Vorschriften zur Arbeitssicherheit durchzuführen.

Tabelle mit Umgebungsbedingungen

Beschreibungen Werte
Betriebstemperatur: 0÷35 °C (32÷95°F)
Lagertemperatur -15 bis +65 °C (von -6.8 bis +149°F)
Relative Luftfeuchtigkeit	Maximal 80% bei einer Umgebungstemperatur von 20 °CMaximal 50% bei einer Umgebungstemperatur von 20÷60 °C
Staubaufkommen unter 0.03 g/m3

Elektrischer Anschluss

GEFAHR - ACHTUNG: Der elektrische Anschluss an das Stromnetz ist durch Fachpersonal herzustellen

Stellen Sie die perfekte Wirksamkeit der Erdungsanlage im Betrieb sichere. Stellen Sie sichere, dass Leitungsspannung (V) und -frequenz (Hz) den für die Maschine vorgesehenen Werten entsprechen (siehe Typenschild und elektrischen Schaltplan). Die Maschine ist mit einem Elektrokabel zum Anschluss eines Mehrpolsteckers ausgestattet. Der Stecker ist mit einem Wandschalter zu verbinden, der mit Differential ausgestattet ist.

Einphasen-Anschluss 230V-1Ph

Beschreibung der Bedienungselemente

• Kontroll-Lampe (B)
• Thermostat 0^ - 90^ (C)
• Last-Trennschalter (A) mit Spannungsanzeige
• Eingang für Versorgungskabel (D) + Kabel

Bedienungshinweise

Entfernen Sie vor der Benutzung des Geräts den Spezialschutzfilm, falls vorhanden. Der während der ersten Betriebsminuten auftretende unangenehme Geruch ist auf das Vorhandsein von Arbeitsfettrückständen zurückzuführen.

Heizen Sie beim ersten Einschalten das Gerät auf die maximale Temperatur auf.

Benutzung der Infrarot-Heizplatten

Aktivieren Sie die Stromversorgung im Hauptschalter und stellen Sie den Gradknopf des Thermostats auf die gewünschte Temperatur ein. Die Kontroll-Lampe leuchtet weiter, bis die Platte die zuvor eingestellte Temperatur erreicht hat.

Reinigung am Tagende

• Ziehen Sie am Ende des Arbeitsstages den Netzstecker.
• Reinigen Sie das Gerät sorgfältig unter Verwendung neutraler Produkte.
• Reinigen Sie die Außenseiten der vollkommen abgekühnten Maschine mit einem feuchten Schwamm.
• Verwenden Sie keine Stahlwollen oder Scheuermittel.
• Zur Vermeidung der Gefahren durch Berührung sehr heißer Teile ist auf die Bereiche mit konstanter Temperatur unbedingt erst nach den für die Wartung vorgesehenen Eingriffen zuzugreifen.

Längere Außerbetriebsetzung der Maschine

Wenn die Maschine fur langere Zeit außer Betrieb gesetzt werden soll, stellen Sie den Hauptschalter an der Wand ab, führen eine allgemeine Reinigung der Maschine durch und bedecken diese mit einem Tuch zum Schutz gegen Staub.

Vorbemerkung

Bei Defekten oder Betriebsstörungenziehen Sie den Netzstecker und behmen Kontakt mit dem Technischen Kundendienst Ihres Handlers auf. Montieren Sie nicht die internen Teile der Maschine ab.

Der Hersteller übernimmt keinerlei Haftung für eventuelle Manipulationen!

Störungen, Ursachen, Behelfe

Störung Ursache Behelf
Die Maschine besteht nicht	Hauptschalter abgestellt
	Spannung auf der Versorgungsleitung fehlt
	Widerstand nicht Funktionstüchtig

Entsorgung und Recycling

Die Maschine wurde fur eine durchschnittliche Lebensdauer von 10.000 Betriebsstunden entwickelt und konstruiert.. Am Ende der Maschinennutzung sind die nationalen gesetzlichen Vorschriften betreffend Entsorgung und Recycling zu befolgen.
Bitte nehemn Sie diesbezuglich Kontakt mit den zuständigen Umweltbehörden oder Entsorgungsstellen auf.

PCI/4711 - PCI/4712 - PCI/4713
