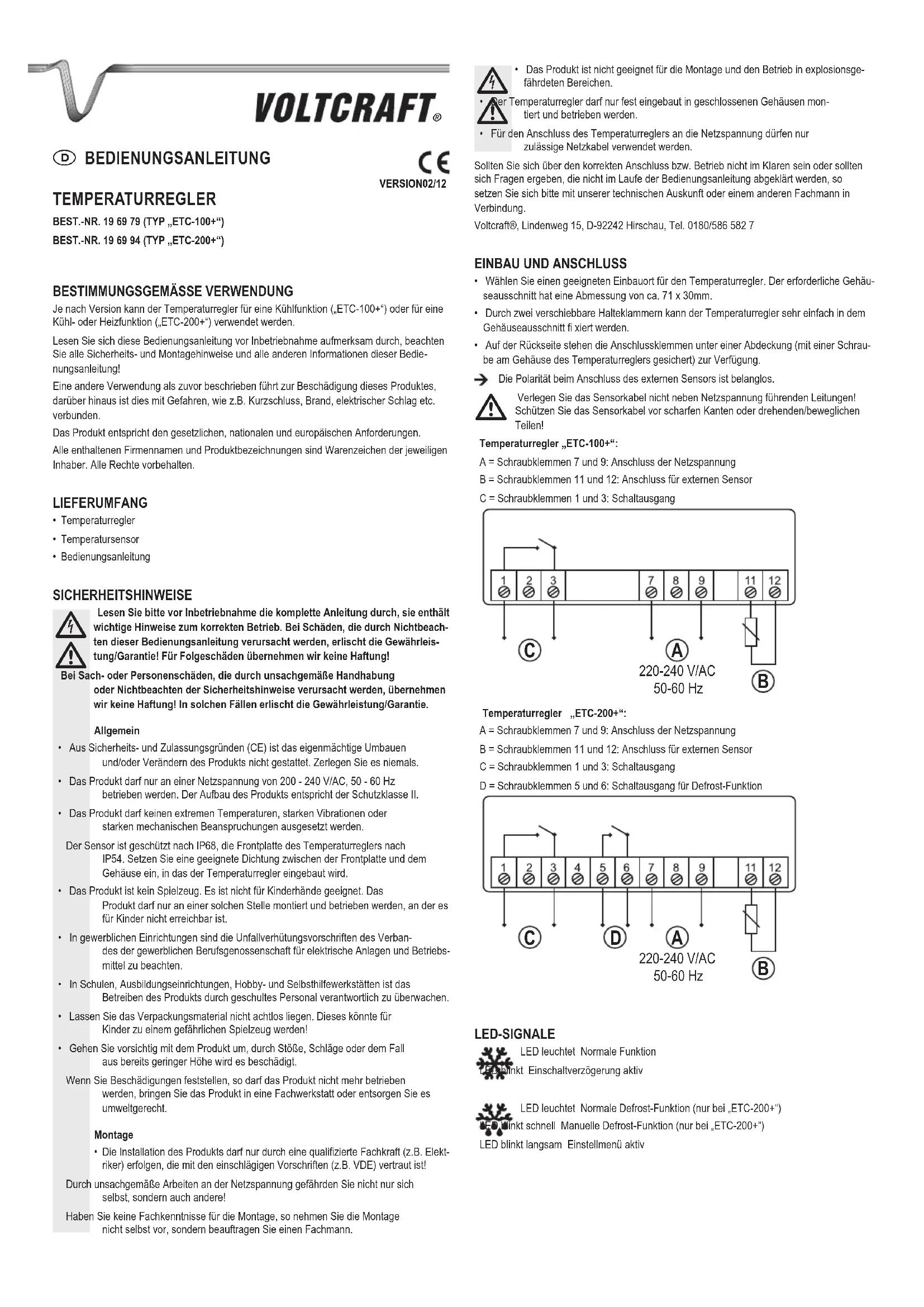

BEDIENUNGSANLEITUNG ETC200 VOLTCRAFT

• Das Produkt ist nicht geeignet für die Montage und den Betrieb in explosionsge-fährdeten Bereichen. • Der Temperaturregler darf nur fest eingebaut in geschlossenen Gehäusen mon-tiert und betrieben werden. • Für den Anschluss des Temperaturreglers an die Netzspannung dürfen nur zulässige Netzkabel verwendet werden.Sollten Sie sich über den korrekten Anschluss bzw. Betrieb nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel. [phone]EINBAU UND ANSCHLUSS• Wählen Sie einen geeigneten Einbauort für den Temperaturregler. Der erforderliche Gehäu-seausschnitt hat eine Abmessung von ca. 71 x 30mm.• Durch zwei verschiebbare Halteklammern kann der Temperaturregler sehr einfach in dem Gehäuseausschnitt fi xiert werden.• Auf der Rückseite stehen die Anschlussklemmen unter einer Abdeckung (mit einer Schrau-be am Gehäuse des Temperaturreglers gesichert) zur Verfügung. Die Polarität beim Anschluss des externen Sensors ist belanglos. Verlegen Sie das Sensorkabel nicht neben Netzspannung führenden Leitungen! Schützen Sie das Sensorkabel vor scharfen Kanten oder drehenden/beweglichen Teilen! Temperaturregler „ETC-100+“: A = Schraubklemmen 7 und 9: Anschluss der Netzspannung B = Schraubklemmen 11 und 12: Anschluss für externen Sensor C = Schraubklemmen 1 und 3: Schaltausgang 220-240 V/AC 50-60 Hz

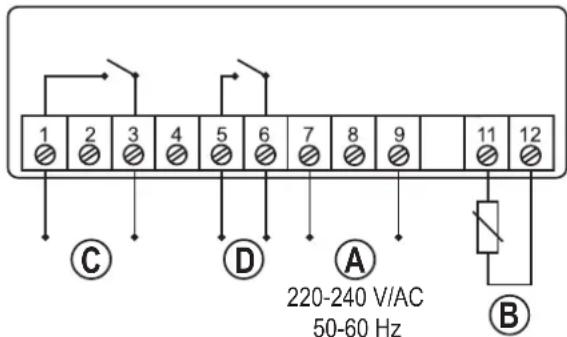

Temperaturregler „ETC-200+“: A = Schraubklemmen 7 und 9: Anschluss der Netzspannung B = Schraubklemmen 11 und 12: Anschluss für externen Sensor C = Schraubklemmen 1 und 3: Schaltausgang D = Schraubklemmen 5 und 6: Schaltausgang für Defrost-Funktion 220-240 V/AC 50-60 Hz

LED-SIGNALE LED leuchtet Normale Funktion LED blinkt Einschaltverzögerung aktiv LED leuchtet Normale Defrost-Funktion (nur bei „ETC-200+“) LED blinkt schnell Manuelle Defrost-Funktion (nur bei „ETC-200+“) LED blinkt langsam Einstellmenü aktiv

BEDIENUNGSANLEITUNG TEMPERATURREGLER BEST.-NR. 19 69 79 (TYP „ETC-100+“)BEST.-NR. 19 69 94 (TYP „ETC-200+“) BESTIMMUNGSGEMÄSSE VERWENDUNGJe nach Version kann der Temperaturregler für eine Kühlfunktion („ETC-100+“) oder für eine Kühl- oder Heizfunktion („ETC-200+“) verwendet werden.Lesen Sie sich diese Bedienungsanleitung vor Inbetriebnahme aufmerksam durch, beachten Sie alle Sicherheits- und Montagehinweise und alle anderen Informationen dieser Bedie-nungsanleitung!Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produktes, darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.LIEFERUMFANG• Temperaturregler• Temperatursensor• BedienungsanleitungSICHERHEITSHINWEISE

Lesen Sie bitte vor Inbetriebnahme die komplette Anleitung durch, sie enthält wichtige Hinweise zum korrekten Betrieb. Bei Schäden, die durch Nichtbeach-ten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleis-tung/Garantie! Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie. Allgemein • Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht gestattet. Zerlegen Sie es niemals. • Das Produkt darf nur an einer Netzspannung von 200 - 240 V/AC, 50 - 60 Hz betrieben werden. Der Aufbau des Produkts entspricht der Schutzklasse II. • Das Produkt darf keinen extremen Temperaturen, starken Vibrationen oder starken mechanischen Beanspruchungen ausgesetzt werden. Der Sensor ist geschützt nach IP68, die Frontplatte des Temperaturreglers nach IP54. Setzen Sie eine geeignete Dichtung zwischen der Frontplatte und dem Gehäuse ein, in das der Temperaturregler eingebaut wird. • Das Produkt ist kein Spielzeug. Es ist nicht für Kinderhände geeignet. Das Produkt darf nur an einer solchen Stelle montiert und betrieben werden, an der es für Kinder nicht erreichbar ist. • In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verban-des der gewerblichen Berufsgenossenschaft für elektrische Anlagen und Betriebs-mittel zu beachten. • In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben des Produkts durch geschultes Personal verantwortlich zu überwachen. • Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden! • Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt. Wenn Sie Beschädigungen feststellen, so darf das Produkt nicht mehr betrieben werden, bringen Sie das Produkt in eine Fachwerkstatt oder entsorgen Sie es umweltgerecht. Montage

• Die Installation des Produkts darf nur durch eine qualifi zierte Fachkraft (z.B. Elekt- riker) erfolgen, die mit den einschlägigen Vorschriften (z.B. VDE) vertraut ist! Durch unsachgemäße Arbeiten an der Netzspannung gefährden Sie nicht nur sich selbst, sondern auch andere! Haben Sie keine Fachkenntnisse für die Montage, so nehmen Sie die Montage nicht selbst vor, sondern beauftragen Sie einen Fachmann. VERSION 02/12KÜHLMODUS Der Kühlvorgang wird gestartet, wenn die gemessene Temperatur höher ist als das obere Temperaturlimit (einstellbar mit Funktion „F01“). Der Kühlvorgang wird beendet, wenn die gemessene Temperatur niedriger ist als das untere Temperaturlimit (einstellbar mit Funktion „F02“). HEIZMODUS („ETC-200+“) Diese Funktion ist nur beim „ETC-200+“ möglich. Im Heizmodus wird der Heizvorgang gestartet, wenn die gemessene Temperatur niedriger ist als das untere Temperaturlimit (einstellbar mit Funktion „F02“). Der Heizvorgang wird beendet, wenn die gemessene Temperatur höher ist ist als das obere Temperaturlimit (einstellbar mit Funktion „F01“). EINSCHALTVERZÖGERUNG Diese Funktion ist nur im Kühlmodus aktiv. Wenn die Netzspannung zugeschaltet wird, misst der Temperaturregler die aktuelle Tempe- ratur. Sofern diese höher ist als das obere Temperaturlimit (Funktion „F01“), wird der Kühlvorgang noch nicht gestartet, sondern es wird erst die Zeit für die Einschaltverzögerung abgewartet (Funktion „F04“, einstellbar sind 0-30 Minuten, Grundeinstellung ist 3 Minuten). Dies schützt den Kompressor im Fehlerfall vor zu häufi gem Starten (z.B. bei Störungen auf der Netzspannung). DEFROST-FUNKTION („ETC-200+“) Diese Funktion ist nur beim „ETC-200+“ möglich; außerdem muss der Kühlmodus aktiviert sein (Funktion „F08“ muss auf „0“ eingestellt sein). Der automatische Defrost-Vorgang wird je nach Einstellung des Defrost-Zyklus (Funktion „F05“) gestartet; die Dauer wird in der Funktion „F06“ festgelegt. Wird als Defrost-Zyklus (Funktion „F05“) oder Defrost-Dauer (Funktion „F06“) der Wert „0“ eingestellt, wird die Defrost-Funktion ausgeschaltet. Starten Sie einen manuellen Defrost-Vorgang, indem Sie die Taste „ “ mindestens 3 Sekunden lang drücken, bis die Defrost-LED „ “ blinkt. Beenden Sie den manuellen Defrost-Vorgang auf die gleiche Weise (Taste „ “ ca. 3 Sekunden drücken, bis die Defrost- LED wieder erlischt). ALARM-FUNKTIONEN

• Eingabefehler Blinkt im Display „Er“, so wurde ein Fehler beim Speichern festgestellt. Dies kann bei der Erstinbetriebnahme oder beim Abspeichern von Einstellwerten auftreten. Drücken Sie eine beliebige Taste.

• Sensor-Alarm Blinkt im Display „E01“ und wird gleichzeitig ein Warnton ausgegeben, so hat der Tempera- turregler einen Fehler am Sensor festgestellt (z.B. Verbindung fehlerhaft bzw. kein Sensor angeschlossen, Kabel zu lang)

• Temperaturbereich-Alarm Wenn die gemessene Temperatur den zulässigen Temperaturbereich (-40....+120 °C) verlässt, blinkt im Display „E02“ und ein Warnton wird ausgegeben.

• Alarm bei Über-/Unterschreiten des Temperaturalarm-Limits („ETC-200+“) Als Temperaturalarm-Limit kann in der Funktion „F07“ (nur bei „ETC-200+“) ein Wert von 0....20 °C eingestellt werden. Der Alarm wird aktiviert (Anzeige blinkt und Warnton), wenn: Gemessene Temperatur > (oberes Temperaturlimit) + (Temperaturalarm-Limit) Beispiel: 123 °C > (80 °C) + (20 °C) Alarm wird aktiviert oder: Gemessene Temperatur < (unteres Temperaturlimit) - (Temperaturalarm-Limit) Beispiel: -40 °C < (-10 °C) - (20 °C) Alarm wird aktiviert

• Warnton abschalten Drücken Sie eine beliebige Taste, um den Warnton abzuschalten. TEMPERATUR-KALIBRIERUNG Im Einstellmenü kann über die Funktion „F03“ eine Temperaturkalibrierung vorgenommen werden, indem ein Korrekturwert (-5 °C.....+5 °C) eingestellt wird. BEDIENFUNKTIONEN Nach dem Zuschalten der Netzspannung zeigt das Display kurz alle Displaysegmente wech- selt dann auf die aktuell gemessene Temperatur (z.B. 21,5 °C). Grenzwerte anzeigen

• Taste „S“ kurz drücken: Oberen Grenzwert anzeigen

• Taste „F“ kurz drücken: Unteren Grenzwert anzeigen Die Anzeige wechselt nach ca. 2 Sekunden wieder zurück zur aktuellen Temperatur. Einstellmenü aufrufen Damit die Einstellungen nicht durch Unbefugte verstellt werden können, ist die Eingabe eines dreistelligen Passworts erforderlich. Bei Lieferung ist das Passwort „111“ vom Hersteller voreingestellt. Gehen Sie zum Aufrufen des Einstellmenüs wie folgt vor:

• Halten Sie die Taste „SET“ 3 Sekunden lang gedrückt, so erscheinen im Display 3 Striche, der linke davon blinkt.

• Stellen Sie mit den Tasten „S“ bzw. „F“ die erste Stelle des Passworts ein.

• Bestätigen Sie die Eingabe mit der Taste „ “, der Eingabestrich der zweiten Stelle blinkt

• Stellen Sie mit den Tasten „S“ bzw. „F“ die zweite Stelle des Passworts ein.

• Bestätigen Sie die Eingabe mit der Taste „ “, der Eingabestrich der dritten Stelle blinkt.

• Stellen Sie mit den Tasten „S“ bzw. „F“ die dritte Stelle des Passworts ein.

• Bestätigen Sie die Eingabe mit der Taste „

• Wenn das Passwort (in der Grundeinstellung bei Lieferung „111“) richtig eingegeben wurde, wird im Display „F01“ angezeigt und Sie können die gewünschte Funktion mit den Tasten „S“ bzw. „F“ auswählen. Wurde ein falsches Passwort eingegeben, erscheinen wieder 3 Striche und die Eingabe des Passworts muss erneut erfolgen. Wird drei Mal das falsche Passwort eingegeben oder wird für etwa 30 Sekunden keine Taste gedrückt, wechselt die Anzeige zurück zur Anzeige der aktuellen Temperatur. Funktionen im Einstellmenü wählen

• Wählen Sie die Funktionen „F01“ „F08“ und „P01“ „P03“ mit den Tasten „S“ bzw. „F“ aus. Die Funktionen F05, F06, F07 und F08 sind beim „ETC-100+“ nicht vorhanden. Code Funktion Einstellbereich Werkseinstellung F01 Oberes Temperaturlimit -39 +120 °C -15 °C F02 Unteres Temperaturlimit -40 +119 °C -18 °C F03 Temperaturkalibrierung -5
• +5 °C 0 °C F04 Einschaltverzögerung 0 p. 30
• min 3 min F05 Defrost-Zyklus 0 p. 99
• h 6 h F06 Defrost-Dauer 0 p. 99
• min 30 min F07 Temperaturalarm-Limit 0 p. 20
• °C 20 °C F08 0 = Kühlmodus, 1 = Heizmodus 0, 1 0 P01 Erste Stelle des Passworts 0 p. 9
• 1 P02 Zweite Stelle des Passworts 0 p. 9
• 1 P03 Dritte Stelle des Passworts 0 1 Einstellwert anzeigen und verändern p. 9

• Mit der Taste „ “ wird der aktuelle Einstellwert der jeweils ausgewählten Funktion ange- zeigt.

• Wenn der Einstellwert angezeigt wird, kann er mit den Tasten „S“ bzw. „F“ verändert werden. Halten Sie die entsprechende Taste für eine Schnellverstellung jeweils länger gedrückt.

• Drücken Sie kurz die Taste „SET“, so blinkt der Einstellwert für 2 Sekunden und die Anzeige kehrt zur Auswahl der Funktionen zurück. Der neue Wert wird noch nicht gespeichert, sondern nur in einen Zwischenspeicher übernommen. Alle Einstellwerte speichern Halten Sie die Taste „SET“ für 3 Sekunden gedrückt, so werden alle Einstellwerte übernom- men und gespeichert. Das Einstellmenü wird automatisch verlassen und im Display erscheint wieder die aktuelle Temperatur. Einstellwerte nicht speichern Drücken Sie 30 Sekunden lang keine Taste, so kehrt der Temperaturregler zur Anzeige der aktuellen Temperatur zurück. Evtl. vorgenommene Änderungen werden nicht gespeichert; die vorher vorhandenen Einstellwerte bleiben aktiv. Lassen Sie sich deshalb bei der Veränderung von Einstellwerten nicht zu viel Zeit, sonst wird der Einstellmodus ohne Speicherung verlassen!Impressum Diese Bedienungsanleitung ist eine Publikation von Voltcraft

, Lindenweg 15, D-92242 Hirschau, Tel.-Nr. 0180/586 582 7 (www.voltcraft.de). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfi lmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Druck legung. Änderung in Technik und Ausstattung vorbehalten. © Copyright 2012 by Voltcraft

• Rufen Sie zuerst das Einstellmenü auf (siehe „BEDIENFUNKTIONEN“ und dort unter „Einstellmenü aufrufen“). Geben Sie das momentane Passwort ein (Grundeinstellung ab Werk „111“).

• Wenn die Anzeige „F01“ erscheint, so wählen Sie mit den Tasten „S“ bzw. „F“ die Funktion „P01“ und drücken Sie die Taste „

• Stellen Sie mit den Tasten „S“ bzw. „F“ die erste Stelle des Passworts ein und drücken Sie kurz die Taste „SET“. Wenn der Wert verändert wurde, blinkt die Anzeige kurz.

• Wählen Sie mit den Tasten „S“ bzw. „F“ die Funktion „P02“ aus und drücken Sie die Taste

• Stellen Sie mit den Tasten „S“ bzw. „F“ die zweite Stelle des Passworts ein und drücken Sie kurz die Taste „SET“. Wenn der Wert verändert wurde, blinkt die Anzeige kurz.

• Wählen Sie mit den Tasten „S“ bzw. „F“ die Funktion „P03“ aus und drücken Sie die Taste

• Stellen Sie mit den Tasten „S“ bzw. „F“ die dritte Stelle des Passworts ein und drücken Sie kurz die Taste „SET“. Wenn der Wert verändert wurde, blinkt die Anzeige kurz.

• Halten Sie die Taste „SET“ so lange gedrückt (ca. 3 Sekunden), bis wieder die aktuelle Temperatur angezeigt wird. Das neue Passwort ist jetzt gespeichert.

PASSWORT ZURÜCKSETZEN AUF WERKSEINSTELLUNG

Wenn Sie das Passwort vergessen haben, können Sie es wieder auf „111“ zurücksetzen. Gehen Sie wie folgt vor:

• Trennen Sie den Temperaturregler von der Netzspannung.

• Halten Sie die beiden Tasten „ “ und „SET“ gleichzeitig gedrückt und schalten Sie die Netzspannung wieder zu. Im Display erscheint „ON“.

• Lassen Sie jetzt die beiden Tasten los. Im Display wird die aktuelle Temperatur angezeigt, das Passwort ist auf „111“ zurückgesetzt. REINIGUNG Staub kann sehr einfach mit einem sauberen, weichen, langhaarigen Pinsel und einem Staubsauger entfernt werden. Wenn Sie das Display abwischen möchten, so verwenden Sie ein sauberes, weiches, trocke- nes Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, dadurch sind Verfärbungen möglich. Drücken Sie auch nicht zu stark auf das Display, dies führt zu Kratzspuren bzw. das Display wird beschädigt. HANDHABUNG

• Beachten Sie sämtliche Sicherheits- und Montagehinweise dieser Bedienungsan- leitung.

• Vermeiden Sie folgende widrige Umgebungsbedingungen am Montageort: - Nässe oder zu hohe Luftfeuchtigkeit - Extreme Kälte (<-5°C) oder Hitze (>+55°C), direkte Sonneneinstrahlung - Staub oder brennbare Gase, Dämpfe oder Lösungsmittel - starke Vibrationen, Stöße, Schläge - starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern

• Betreiben Sie den Temperaturregler nur fest eingebaut in einem geschlossenen Gehäuse.

• Achten Sie bei Montage und Betrieb darauf, dass das Kabel zum Sensor nicht geknickt oder gequetscht wird. ENTSORGUNG Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschriften.®
