Producttype	Temperatuurregelaar
Merk	Voltcraft
Model	ETC200
Afmetingen voorpaneel	75 x 34,5 mm
Uitsparing afmetingen	71 x 30 mm
Voeding	200-240 V/AC, 50-60 Hz, < 3 W
Beschermingsklasse	II
Beschermingsgraad sensor	IP68
Beschermingsgraad voorpaneel	IP54
Sensortype	NTC, 10 kΩ bij +25 °C
Gemeten temperatuurbereik	-40 °C tot +120 °C
Nauwkeurigheid	±1 °C (van -40 tot +70 °C), anders ±2 °C
Resolutie	0,1 °C (<100 °C), 1 °C (≥100 °C)
Relais belastbaarheid	10 A / 240 V/AC max.
Bedrijfsmodi	Koeling en verwarming (ETC-200+)
Instelbare functies	Temperatuurlimieten, kalibratie, vertraging, ontdooicyclus en -duur, alarm, wachtwoord
Bedrijfstemperatuur	0 °C tot +60 °C
Bedrijfsvochtigheid	20-85% RV, zonder condensatie
Onderhoud	Reinigen met een zachte, droge doek; stofzuiger voor stof
Veiligheid	Installatie door een gekwalificeerde elektricien; niet gebruiken in explosieve atmosfeer
Leveringsinhoud	Regelaar, externe sensor, gebruikershandleiding

Veelgestelde vragen - ETC200 VOLTCRAFT

Hoe stel ik de bovenste gewenste temperatuur in?

Druk kort op de ▲ toets om de bovengrens weer te geven. Om te wijzigen, open het instelmenu (houd SET 3 s ingedrukt, voer wachtwoord 111 in), selecteer F01, druk op ✉, pas aan met ▲/▼, bevestig met SET. Houd SET 3 s ingedrukt om op te slaan.

Hoe stel ik de onderste gewenste temperatuur in?

Druk kort op ▼ om de ondergrens weer te geven. Selecteer in het instelmenu F02 en wijzig de waarde zoals bij F01.

Hoe wijzig ik het wachtwoord?

Open het instelmenu met het huidige wachtwoord (standaard 111). Selecteer P01, P02, P03 voor elk cijfer. Wijzig elk cijfer met ▲/▼, bevestig met SET, houd SET 3 s ingedrukt om op te slaan.

Wat moet ik doen als ik het wachtwoord ben vergeten?

Schakel de voeding uit, houd de ❄ en SET toetsen ingedrukt, schakel de voeding weer in. Het scherm toont ON, laat de toetsen los. Het wachtwoord wordt gereset naar 111.

Hoe interpreteer ik de foutcodes?

Er: back-upfout, druk op een toets. E01: sensor defect (aansluiting of kabel). E02: temperatuur buiten bereik (-40 tot +120 °C). In de ETC-200+ modus gaat een alarm af als de temperatuur de limiet ± de ingestelde marge (F07) overschrijdt.

Hoe activeer ik handmatig ontdooien?

Houd op de ETC-200+ de ❄ toets 3 seconden ingedrukt tot de ontdooi-LED knippert. Om te stoppen, herhaal dezelfde procedure.

Wat is de rol van de startvertraging?

De vertraging (F04, instelbaar van 0 tot 30 min, standaard 3 min) voorkomt te frequente herstarten van de compressor in koelmodus, waardoor de compressor wordt beschermd.

Hoe kalibreer ik de temperatuur?

Selecteer in het instelmenu F03. Stel een correctiewaarde in tussen -5 en +5 °C met ▲/▼, bevestig met SET en houd SET 3 s ingedrukt om op te slaan.

Wat zijn de LED-indicatoren en hun betekenis?

LED brandt continu: normale werking. LED knippert: vertraging actief. LED aan (ontdooien): normaal ontdooien. LED snel knipperend: handmatig ontdooien. LED langzaam knipperend: instelmenu actief.

Kan het apparaat buitenshuis worden gebruikt?

Nee, de installatie moet gebeuren in een gesloten behuizing, beschermd tegen weersinvloeden. Het voorpaneel is IP54, maar de regelaar moet worden gemonteerd in een droge ruimte zonder condensatie.

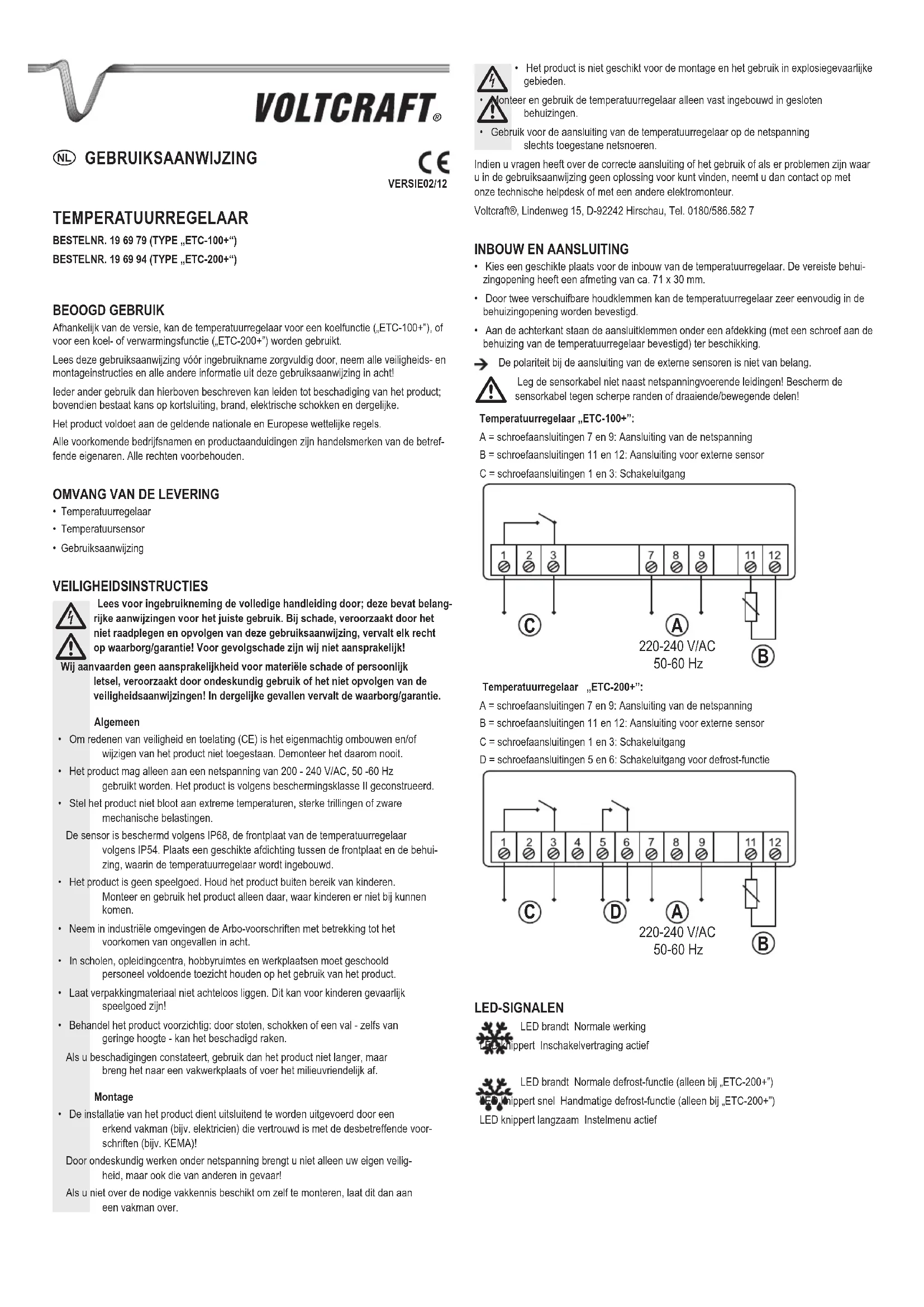

GEBRUIKSAANWIJZING ETC200 VOLTCRAFT

Afhankelijk van de versie, kan de temperatuurregelaar voor een koelfunctie („ETC-100+“), of voor een koel- of verwarmingsfunctie („ETC-200+“) worden gebruikt.

Lees deze gebruiksaanwijzing vóór ingebruikname zorgvuldig door, neem alle veiligheids- en montageinstructies en alle andere informatie uit deze gebruiksaanwijzing in acht!

leder ander gebruik dan hierboven beschreven kan leiden tot beschadiging van het product; bovendien bestaat kans op kortsluiting, brand, elektrische schokken en dergelijke.

Het product voldoet aan de geldende nationale en Europese wettelijke regels.

Alle voorkomende bedrijfsnamen en productaanduidingen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden.

OMVANG VAN DE LEVERING

• Temperatuurregelaar
• Temperatuursensor
• Gebruiksaanwijzing

VEILIGHEIDSINSTRUCTIES

Lees voor ingebruikneming de volledige handleiding door; deze bevat belang- rijke aanwijzingen voor het juiste gebruik. Bij schade, veroorzaakt door het niet raadplegen en opvolgen van deze gebruiksaanwijzing, vervalt elk recht op waarborg/garantie! Voor gevolgschade zijn wij niet aansprakelijk!

Wij aanvaarden geen aansprakelijkheid voor materiële schade of persoonlijk letsel, veroorzaakt door ondeskundig gebruik of het niet opvolgen van de veiligheidsaanwijzingen! In dergelijke gevallen vervalt de waarborg/garantie.

Algemeen

• Om redenen van veiligheid en toelating (CE) is het eigenmachtig ombouwen en/of wijzigen van het product niet toegestaan. Demonteer het daarom nooit.
• Het product mag alleen aan een netspanning van 200 - 240 V/AC, 50 -60 Hz gebruikt worden. Het product is volgens beschermingsklasse II geconstrueerd.
• Stel het product niet bloot aan extreme temperaturen, sterke trillingen of zware mechanische belastingen.

De sensor is beschermd volgens IP68, de frontplaat van de temperatuurregelaar volgens IP54. Plaats een geschikte afdichting tussen de frontplaat en de behuizing, waarin de temperatuurregelaar wordt ingebouwd.

• Het product is geen speelgoed. Houd het product buiten bereik van kinderen. Monteer en gebruik het product alleen daar, waar kinderen er niet bij kunnen komen.
• Neem in industriële omgevingen de Arbo-voorschriften met betrekking tot het voorkomen van ongevallen in acht.
• In scholen, opleidingcentra, hobbyruimtes en werkplaatsen moet geschoold personeel voldoende toezicht houden op het gebruik van het product.
• Laat verpakkingmateriaal niet achteloos liggen. Dit kan voor kinderen gevaarlijk speelgoed zijn!
• Behandel het product voorzichtig: door stoten, schokken of een val - zelfs van geringe hoogte - kan het beschadigd raken.

Als u beschadigingen constateert, gebruik dan het product niet langer, maar breng het naar een vakwerkplaats of voer het milieuvriendelijk af.

Montage

- De installatie van het product dient uitsluitend te worden uitgevoerd door een erkend vakman (bijv. elektricien) die vertrouwd is met de desbetreffende voorschriften (bijv. KEMA)!

Door ondeskundig werken onder netspanning brengt u niet alleen uw eigen veiligheid, maar ook die van anderen in gevaar!

Als u niet over de nodige vakkennis beschikt om zelf te monteren, laat dit dan aan een vakman over.

- Het product is niet geschikt voor de montage en het gebruik in explosiegevaarlijke gebieden.

eer en gebruik de temperatuurregelaar alleen vast ingebouwd in gesloten behuizingen.

- Gebruik voor de aansluiting van de temperatuurregelaar op de netspanning slechts toegestane netsnoeren.

Indien u vragen heeft over de correcte aansluiting of het gebruik of als er problemen zijn waar u in de gebruiksaanwijzing geen oplossing voor kunt vinden, neemt u dan contact op met onze technische helpdesk of met een andere elektromonteur.

Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel. [phone]

INBOUW EN AANSLUITING

• Kies een geschikte plaats voor de inbouw van de temperatuurregelaar. De vereiste behuizingopening heeft een afmeting van ca. 71 x 30 mm.
• Door twee verschuifbare houdklemmen kan de temperatuurregelaar zeer eenvoudig in de behuizingopening worden bevestigd.
• Aan de achterkant staan de aansluitklemmen onder een afdekking (met een schroef aan de behuizing van de temperatuurregelaar bevestigd) ter beschikking.

De polariteit bij de aansluiting van de externe sensoren is niet van belang.

Leg de sensorkabel niet naast netspanningvoerende leidingen! Bescherm de sensorkabel tegen scherpe randen of draaiende/bewegende delen!

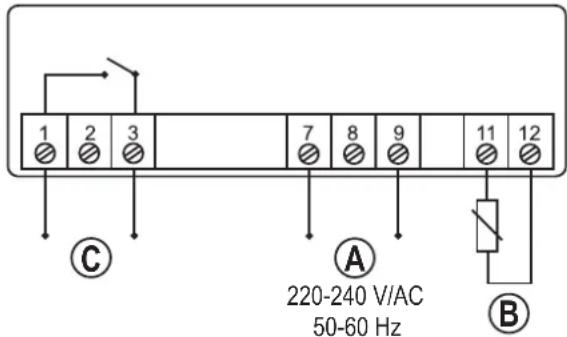

Temperatuurregelaar „ETC-100+“:

A = schroefaansluitingen 7 en 9: Aansluiting van de netspanning
B = schroefaansluitingen 11 en 12: Aansluiting voor externe sensor
C = schroefaansluitingen 1 en 3: Schakeluitgang

Temperatuurregelaar „ETC-200+“:

A = schroefaansluitingen 7 en 9: Aansluiting van de netspanning
B = schroefaansluitingen 11 en 12: Aansluiting voor externe sensor
C = schroefaansluitingen 1 en 3: Schakeluitgang
D = schroefaansluitingen 5 en 6: Schakeluitgang voor defrost-functie

LED-SIGNALEN

LED brandt Normale werking

opert Inschakelvertraging actief

LED brandt Normale defrost-functie (alleen bij „ETC-200+“)

hippert snel Handmatige defrost-functie (alleen bij „ETC-200+“)

LED knippert langzaam Instelmenu actief

BEDIENFUNCTIES

Na het inschakelen van de netspanning geeft de display kort alle displaysegmenten weer en wisselt dan naar de actueel gemeten temperatuur (bijv. 21,5 °C).

Grenswaarden weergeven

- Toets „▲“ kort indrukken: Bovenste grenswaarde weergeven

- Toets „▼“ kort indrukken: Onderste grenswaarde weergeven

→ De melding wisselt na 2 seconden weer terug naar de huidige temperatuur.

Instelmenu oproepen

De invoer van een driecijferig wachtwoord zorgt ervoor, dat de instellingen niet door ongeautoriseerde personen kunnen worden gewijzigd. Bij aflevering is het wachtwoord „111“ door de fabrikant ingesteld.

Ga voor het oproepen van het instelmenu als volgt te werk:

• Houd de toets „SET“ 3 seconden lang ingedrukt, zo verschijnen in de display 3 streepjes, de linker daarvan knippert.
• Voer met de toetsen „▲“ resp. „▼“ de eerste plaats van het wachtwoord in.
• Bevestig de invoer met de toets „”, het tweede invoerstreepje knippert.
• Voer met de toetsen „▲“ resp. „▼“ de tweede plaats van het wachtwoord in.
• Bevestig de invoer met de toets „“, het derde invoerstreepje knippert.
• Voer met de toetsen "resp. " de derde plaats van het wachtwoord in.
• Bevestig de invoer met de toets „ ^** “.
• Wanneer het wachtwoord (in de basisinstelling bij aflevering „111“) juist werd ingevoerd, wordt in de display „F01“ weergegeven en kunt u de gewenste functie met de toetsen „▲“ resp. „▼“ selecteren.

Werd een verkeerd wachtwoord ingevoerd, verschijnen weer 3 streepjes en dient het wachtwoord opnieuw te worden ingevoerd.

→ Indien drie maal het verkeerde wachtwoord wordt ingevoerd, of ongeveer 30 seconden geen toets wordt ingedrukt, wordt de actuele temperatuur opnieuw weergegeven.

Functies in het instelmenu kiezen

- Kies de functies „F01“ .... „F08“ en „P01“ ... „P03“ met de toetsen „▲“ resp. „▼“uit.

De functies F05, F06, F07 en F08 zijn bij de "ETC-100" niet aanwezig.

Code Functie Instelbereik Fabrieksinstelling
F01 Bovenste temperatuurgrens -39....+120 °C		-15 °C
F02 Onderste temperatuurgrens -40....+119 °C		-18 °C
F03 Temperatuurkalibrering	-5....+5 °C	0 °C
F04 Inschakelvertraging	0....30 min	3 min
F05 Defrost-cyclus	0....99 h	6 h
F06 Defrost-duur	0....99 min	30 min
F07 Temperatuuralarm-limiet	0....20 °C	20 °C
F08 0 = Koelmodus, 1 = Verwarmings-modus		0, 1	0
P01	Eerste plaats van het wachtwoord	0....9	1
P02	Tweede plaats van het wachtwoord	0....9	1
P03	Derde plaats van het wachtwoord 0....9	1

Instelwaarde weergeven en wijzigen

• Met de toets "wordt de actuele instelwaarde van de betreffende geselecteerde functie weergegeven.
• Als de instelwaarde wordt weergegeven, kan deze met de toetsen „▲“ resp. „▼“ worden gewijzigd. Houd de betreffende toets telkens langer ingedrukt voor een snelle aanpassing.
• Druk kort op de toets „SET“, dan knippert de instelwaarde 2 seconden lang en de indicatie keert terug naar de keuze van de functies.
  → De nieuwe waarde wordt nog niet opgeslagen, maar alleen in een tussenopslag overgenomen.

Alle instelwaarden opslaan

Houd de toets „SET“ 3 seconden ingedrukt, dan worden alle instelwaarden overgenomen en opgeslagen. Het instelmenu wordt automatisch verlaten en in de display verschijnt weer de actuele temperatuur.

Instelwaarden niet opslaan

Druk 30 seconden lang geen toets in en de temperatuurregelaar keert terug naar de indicatie van de actuele temperatuur. Evt. gemaakte wijzigingen worden niet opgeslagen; de eerder beschikbare instelwaarden blijven actief.

→ Neem daarom bij de verandering van de instelwaarden niet te veel tijd, anders wordt de instelmodus zonder opslag verlaten!

KOELMODUS

Het koelproces wordt gestart, wanneer de gemeten temperatuur hoger is dan de bovenste temperatuurgrens (instelbaar met functie „F01“).

Het koelproces wordt beëindigd wanneer de gemeten temperatuur lager is dan de onderste temperatuurgrens (instelbaar met functie „F02“).

VERWARMINGSMODUS (,,ETC-200+")

→ Deze functie is alleen bij de "ETC-200" mogelijk.

In de verwarmingsmodus wordt het verwarmingsproces gestart, wanneer de gemeten temperatuur lager is dan de onderste temperatuurgrens (instelbaar met functie „F02“).

Het verwarmingsproces wordt beëindigd, wanneer de gemeten temperatuur hoger is dan de bovenste temperatuurgrens (instelbaar met functie „F01”).

INSCHAKELVERTRAGING

→ Deze functie is alleen in de koelmodus actief.

Wanneer de netspanning wordt geactiveerd meet de temperatuurregelaar de actuele temperatuur.

Indien deze hoger is dan de bovenste temperatuurgrens (functie „F01”), wordt het koelproces nog niet gestart, maar wordt eerst de tijd voor de inschakelvertraging afgewacht (functie „F04”, instelbaar zijn 0-30 minuten, basisinstelling is 3 minuten).

Dit beschermt de compressor in geval van storing voor te vaak starten (bijv. bij storingen op de netspanning).

→ Deze functie is alleen mogelijk bij de „ETC-200+“; bovendien dient de koelmodus geactiveerd te zijn (functie „F08“ moet op „0“ zijn ingesteld).

Het automatische defrost-proces wordt afhankelijk van de instelling van de defrost-cyclus (functie „F05“) gestart; de duur wordt in de functie „F06“ vastgelegd.

Wordt als defrost-cyclus (functie „F05“) of defrost-duur (functie „F06“) de waarde „0“ ingesteld, dan wordt de defrost-functie uitgeschakeld.

Start een handmatige defrost-proces, terwijl u de toets „” minstens 3 seconden lang indrukt, totdat de defrost-led „” knippert. Beëindig het handmatige defrost-proces op dezelfde wijze (toets „”, a. 3 seconden indrukken, totdat de defrost-LED weer uitgaat).

ALARMFUNCTIES

- Invoerfout

Knippert in de display „Er“, dan werd een fout bij het opslaan vastgesteld. Dit kan bij de eerste ingebruikname of bij het opslaan van de instelwaarden optreden. Druk op een willekeurige toets.

- Sensoralarm

Knippert in de display „E01“ en klinkt tegelijkertijd een waarschuwingstoon, dan heeft de temperatuurregelaar een fout bij de sensor vastgesteld (bijv. foute verbinding)

• Temperatuurbereikalarm

Wanneer de gemeten temperatuur het toegestane temperatuurbereik (-40....+120 °C) verlaat, knippert in de display „E02” en klinkt een waarschuwingstoon.

- Alarm bij het over-/onderschrijden van de temperatuuralarmgrens („ETC-200+“)

Als temperatuuralarmgrens kan in de functie „F07“ (alleen bij „ETC-200+“) een waarde van 0....20°C worden ingesteld.

Het alarm wordt geactiveerd (indicatie knippert en waarschuwingstoon), indien:

Gemeten temperatuur > (bovenste temperatuurgrens) + (temperatuuralarmgrens)

Voorbeeld: 123 °C > (80 °C) + (20 °C) → Alarm wordt geactiveerd of :

Gemeten temperatuur < (laagste temperatuurgrens) - (temperatuuralarmgrens)

Voorbeeld: -40 °C > (-10 °C) + (20 °C) → Alarm wordt geactiveerd

• Waarschuwingstoon uitschakelen

Druk op een willekeurige toets om de waarschuwingstoon uit te schakelen.

TEMPERATUUR-KALIBRERING

In het instelmenu kan via de functie „F03“ een temperatuurkalibrering worden uitgevoerd indien een correctiewaarde (-5 °C.....+5 °C) wordt ingesteld.

WACHTWOORD WIJZIGEN

• Roep eerst het instelmenu op (zie „BEDIENINGSFUNCTIES“ en daar onder „Instelmenu oproepen“). Voer het huidige wachtwoord in (basisinstelling af fabriek „111“).
• Wanneer de indicatie „F01“ verschijnt, kiest u met de toetsen „▲“ resp. „▼“ de functie „P01“ en druk op de toets „✿“.
• Voer met de toetsen „▲“ resp. „▼“ de eerste plaats van het wachtwoord in en druk kort op de toets „SET“. Nadat de waarde werd veranderd knippert de indicatie kort.
• Kies met de toetsen „▲“ resp. „▼“ de functie „P02“ en druk op de toets „※”.
• Voer met de toetsen „▲“ resp. „▼“ de tweede plaats van het wachtwoord in en druk kort op de toets „SET“. Nadat de waarde werd veranderd knippert de indicatie kort.
• Kies met de toetsen „▲“ resp. „▼“ de functie „P03“ en druk op de toets „※“.
• Voer met de toetsen „▲“ resp. „▼“ de derde plaats van het wachtwoord in en druk kort op de toets „SET“. Nadat de waarde werd veranderd knippert de indicatie kort.
• Houd nu de toets „SET“ zolang ingedrukt (ca. 3 seconden) totdat weer de actuele temperatuur wordt weergegeven.
  Het nieuwe wachtwoord is nu opgeslagen.

WACHTWOORD TERUGZETTEN OP FABRIEKSINSTELLING

Wanneer u het wachtwoord heeft vergeten, kunt u het weer op „111“ terugzetten. Ga als volgt te werk:

• Ontkoppel de temperatuurregelaar los van de netspanning.
• Houd de beide toetsen „“ en „SET“ GELIJKTIJDIG ingedrukt en schakel de netspanning weer in. Op de display verschijnt „ON“.
• Laat nu beide toetsen los. In de display wordt de actuele temperatuur weergegeven, het wachtwoord is op „111“ teruggezet.

SCHOONMAKEN

U kunt stof heel gemakkelijk met een schone, zachte, langharige kwast en een stofzuiger verwijderen.

Gebruik om de display af te vegen een schone, zachte, droge doek. Gebruik geen agressieve schoonmaakmiddelen, want hierdoor zijn verkleuringen mogelijk. Druk niet te hard op de display, dit leidt tot krassporen resp. de display raakt beschadigd.

GEBRUIK

- Neem alle veiligheids- en montagevoorschriften in deze gebruiksaanwijzing in acht.

jd volgende ongunstige omgevingsomstandigheden op de montageplek:

nt of een te hoge luchtvochtigheid

• Extreme kou (< -5°C) of hitte (> +55°C), direct zonlicht
• Stof of brandbare gassen, dampen of oplosmiddelen
• Sterke trillingen, stoten, schokken
• Sterke magnetische velden, bijv. in de buurt van machines of luidsprekers
• Gebruik de temperatuurregelaar alleen vast ingebouwd in een gesloten behuizing.
• Let er bij montage en gebruik op, dat de kabel naar de sensor niet geknikt of platgedrukt wordt.

VERWIJDERING

Voer het product aan het einde van zijn levensduur af conform de geldende wettelijke voorschriften.

TECHNISCHE GEGEVENS

Bedrijfspanning: 200 - 240 V/AC, 50 - 60 Hz

Energieverbruik: ....../< 3 W

Beschermklasse:......II

Beschermingsgraad sensor: IP 68

Beschermingsgraad frontplaat: ......IP54

Inbouwmaat (b x h): 71 x 30 mm

Afmetingen frontplaat: 75 x 34,5 mm

Bedrijfstemperatuur: 0 °C tot +60 °C

Bedrijfsluchtvochtigheid: 20 - 85% rel. luchtvochtigheid, niet condenserend

Nauwkeurigheid: ....±1 °C (bij -40 °C tot +70 °C), anders ±2 °C

Temperatuurbereik sensor: -40 °C tot +120 °C

Sensortype: NTC, 10 kΩ bij +25 °C

Resolutie: 0,1 °C (< 100°C) 1 °C (>= 100°C)

Meetfrequentie: ....<= 2 seconden

Relais-belastbaarheid: ....max. 10 A/240 V/AC

NL Colofon in onze gebruiksaanwijzingen

Deze gebruksaanwijzing is een publicatie van de firma Vollcraft Lindenweg 15, D-92242 Hirschau/Duitsland, Tel. [phone] (www.vollcraft.de).

Alle rechten, verlaing inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestamming van de uitgever: Nadruk, ook van uittreksels, verboden.

Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van techniek en ultrusting voorbehouden.
