Produkttyp	Stabilisiertes Festspannungsnetzteil (Batterieladegerät)
Marke	Voltcraft
Modell	FSP11312
Ausgangsspannung	13,8 V DC
Ausgangsstrom (Dauer / Kurzzeit)	12 A / 15 A (Kurzzeit max. 5 min)
Maximale Ausgangsleistung	400 W
Netzspannung	230 V~ (±10%) / 50 Hz
Netzsicherung	5 x 20 mm, Typ T (Wert je nach Modell, siehe technische Daten)
Stromanzeige	Zeigerinstrument (Amperemeter)
Schutz	Schutzklasse I (mit Erdung)
Betriebstemperatur	+10 °C bis +35 °C
Max. relative Luftfeuchtigkeit	85 % (nicht kondensierend)
Verwendungszweck	Speisung von Niederspannungsverbrauchern (maximal 13,8 V DC)
Hauptfunktionen	Stabilisierte Spannungsversorgung, Stromanzeige, Ein-/Ausschalter, Zwangsbelüftung
Wartung und Reinigung	Reinigung mit trockenem, sauberem, antistatischem Tuch; Sicherungswechsel durch Benutzer möglich
Ersatzteile / Reparierbarkeit	Netzsicherung austauschbar; alle anderen Reparaturen müssen von einem Fachtechniker durchgeführt werden
Sicherheit	Nicht öffnen, vor Wartung Netzstecker ziehen, Feuchtigkeit vermeiden, Lüftungsschlitze nicht abdecken
Allgemeine Informationen	Anleitung in mehreren Sprachen verfügbar; CE-zertifiziertes Produkt

Häufig gestellte Fragen - FSP11312 VOLTCRAFT

Wie hoch ist die Ausgangsspannung des Voltcraft FSP11312?

Die Ausgangsspannung beträgt 13,8 V DC, fest und stabilisiert.

Wie hoch ist der maximale Strom, den das FSP11312 liefern kann?

Der maximale Dauerstrom beträgt 12 A. Ein Kurzzeitstrom von 15 A ist für maximal 5 Minuten möglich.

Kann ich dieses Netzteil als Batterieladegerät verwenden?

Nein, das Netzteil ist kein Ladegerät. Verwenden Sie zum Laden von Akkus ein geeignetes Ladegerät mit Ladeabbruchfunktion.

Wie schließe ich einen Verbraucher an das FSP11312 an?

Stellen Sie sicher, dass der Verbraucher stromlos ist. Verbinden Sie den Pluspol (+) mit der roten Klemme und den Minuspol (-) mit der schwarzen Klemme. Verwenden Sie Kabel mit ausreichendem Querschnitt.

Was tun, wenn sich das Netzteil nicht einschalten lässt?

Überprüfen Sie, ob der Schalter eingeschaltet ist, das Netzkabel richtig angeschlossen ist und die Netzsicherung nicht defekt ist. Ersetzen Sie die Sicherung bei Bedarf durch eine identische.

Wie wechsle ich die Sicherung des FSP11312?

Trennen Sie das Gerät vom Netz. Öffnen Sie den Sicherungshalter durch Vierteldrehung in Pfeilrichtung. Ersetzen Sie die defekte Sicherung durch eine 5x20 mm Sicherung gleichen Typs und Nennwerts. Schließen Sie den Halter.

Welche Risiken bestehen bei einem Kurzschluss?

Ein Kurzschluss kann das Gerät beschädigen. Bei einem Kurzschluss muss das Netzteil innerhalb von maximal 5 Minuten von der Last getrennt werden, da es sonst zerstört werden kann.

Wird das Netzteil normalerweise heiß?

Ja, Gehäuse und Lüfter werden im Betrieb bei Nennlast heiß. Sorgen Sie für ausreichende Belüftung und decken Sie die Lüftungsschlitze niemals ab. Verbrennungsgefahr.

Kann ich das FSP11312 in feuchter Umgebung verwenden?

Nein, die Verwendung in feuchten Räumen oder im Freien ist untersagt. Das Gerät muss in trockener Umgebung und vor Spritzwasser geschützt verwendet werden.

Was tun, wenn das Gerät beschädigt ist oder nicht mehr funktioniert?

Nehmen Sie das Gerät außer Betrieb und schützen Sie es vor unbeabsichtigtem Wiedereinschalten. Reparaturen dürfen nur von einem Fachtechniker durchgeführt werden. Beachten Sie die Entsorgungsvorschriften für Elektronikschrott.

BEDIENUNGSANLEITUNG FSP11312 VOLTCRAFT

Festspannungszetzgerät

BEDIENUNGSANLEITUNGSeite4-14

Best.-Nr. / Item-No. / N° de commande / Bestnr.:

51 14 10 12V / 2A FSP-1122 51 08 01 13,8V / 8A FSP-1138

51 14 09 24V / 3A FSP-1243 51 08 32 13,8V / 12A FSP-11312

51 07 87 13,8V / 2A FSP-1132 51 14 22 13,8V / 20A FSP-11320

51 07 88 13,8V / 4A FSP-1134 51 14 26 13,8V / 30A FSP-11330

51080013,8V/6AFSP-1136

These Bedienungsanleitung führt zu dieser Produkt. Sie enthalt wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie thesejes Produkt an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Eine Auflistung der Inhalte finds Sie in dem Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 5.

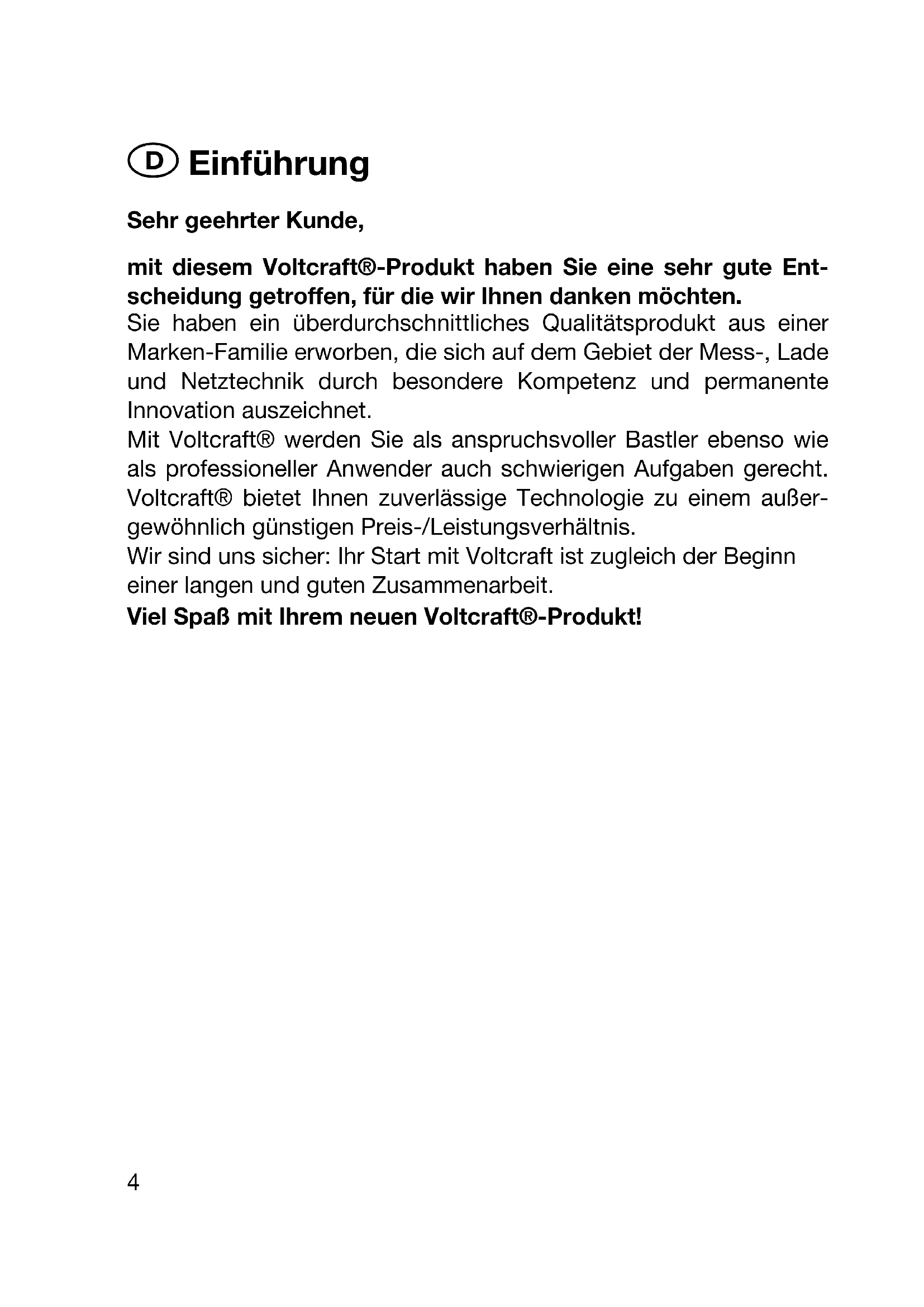

Sehr geehrter Kunde,

mit diesen Voltcraft®-Produkt haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen danken möchten.

Sie haben ein überdurchschnittliches Qualitätsvendort aus einer Marken-Familie erworbEN, die sich auf dem Gebiet der Mess-, Lade und Netztechnik durch besondere Kompetenz und permanente Innovation auszeichnet.

Mit Voltcraft® werden Sie als anspruchsvoller Bastler ebenso wie als professioneller Anwender auch schwierigen Aufgaben gerecht. Voltcraft® bietet Ohnen zuverlässige Technologie zu einem außergewöhnlich gänstigen Preis-/Leistungsverhältnis.

Wir sind uns sicher: Ihr Start mit Voltcraft ist zugleich der Beginn einer langen und gute Zusammenarbeit.

Viel Spaß mit ihrer neuen Voltcraft®-Produkt!

Inhaltsverzeichnis

Einführung 4

Inhaltsverzeichnis 5

Bestimmungsgemäß Verwendung. 5

Sicherheits- und Gefahrenhinweise. 4

Lieferumfang 9

Bedienelemente (siehe Ausklappseite) 10

Inbetriebnahme 10

Anschluss des Netzkabels 10

Anschluss eines Verbrauchers 10

Wartung und Reinigung. 12

Sicherungswechsel 12

Behebung von Störungen 13

Entsorgung 14

Technische Daten 14

Bestimmungsgemäß Verwendung

These stabilisierten Festspannungsnetzgeräte sind zum Anschluss und Betrieb von Kleinspanningsverbrauchern geeignet.

Die nachfolgenden Angaben sind, je nach dem von Ihnen erworbenen Gerät, zu beachten.

Modell Ausgangsspannung - max. Ausgangsstrom

FSP-1122 12 Volt DC 2A Dauerbetrieb / kurzzeitig 4A

FSP-1243 24 Volt DC 3A Dauerbetrieb / kurzzeitig 5A

FSP-1132 13,8 Volt DC 2A Dauerbetrieb / kurzzeitig 4A

FSP-1134 13,8 Volt DC 4A Dauerbetrieb / kurzzeitig 6A

FSP-1136 13,8 Volt DC 6A Dauerbetrieb / kurzzeitig 8A

FSP-1138 13,8 Volt DC 8A Dauerbetrieb / kurzzeitig 10A

FSP-11312 13,8 Volt DC 12A Dauerbetrieb / kurzzeitig 15A

FSP-11320 13,8 Volt DC 20A Dauerbetrieb / kurzzeitig 22A

FSP-11330 13,8 Volt DC 30A Dauerbetrieb / kurzzeitig 32A

Die Bezeichnung "kurzheitig" ist mit < 5 Minutes definiert!

Ein Zeigerinstrument gibt Auskunft über den etwaigen Ausgangsstrom.

Eine Überschreitung bzw. ein Kurzschluss führt bei jedem der genannten Netzgeräte zur Überlastung und damit zur Zerstörung.

Das Netzgerät ist in Schutzklasse 1 aufgebaut. Es ist nur für den Anschluss an Schutzkontaktsteckdosen mit Schutzerding und einer haushaltsüblichen Wechselspannung von 230V / 50 Hz zugelassen.

Eine Verwendung in Feuchträumen oder im Außenbereich, bzw. unter widrigen Umgebungsbedingungen ist nicht zulässig. Widrige Umgebungsbedingungen sind:

• Nasse oder zu hohe Luftfeuchtigkeit,
• Staub und brennbare Gase, Dämpfe oder Lösungsmittel,
• starke Vibrationen,

Eine andere Verwendung als zuvor beschreiben, führt zur Beschädigung diesen Produktes, außer dem ist dies mit Gefahren wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden. Das gesamte Produkt darf nicht geändert bzw. umgebaut werden! Die Sicherheitshinweise sind unbedingt zu beachten!

Sicherheits- und Gefahrenhinweise

Bei Schäden, die durch Nichtbeachten dieser Bedi- nungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden und bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbechten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung!

Dieses Gerät hat das Werk in sicherheitstechnisch einwandfrei Zustand verlassen.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind. Folgende Symbole gilt es zu beachten:

Hinweis! Lesen Sie die Gebrauchsanweisung!

Dieses Gerät ist CE-geprüft und erfüllt somit die erforderliche EMV-Richtlinie 89/336/EWG und Niederspannungsrichtlinie 73/23/EWG.

Sicherheitsstretntrafo

• "Elektrogeräte" und Zubehör gehören nicht in Kinderhände!
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

• In Schulen und Ausbildungseinrichtungen, Hobby- und Selfhilfewerkstätten ist der Umgang mit Netzgeräten durch geschultes Personal verantwortlich zu überwachen.

• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenen mächtige Umbauen und/oder Verändern des Gerätes verboten.

• Setzen Sie das Gerät keinen hohen Temperaturen, Feuchtigkeit oder starken Vibrationen, sowie keiner mechanischen Belastung aus.
• Fassen Sie das Gerät und den Stecker niemals mit nassen oder feuchten Händen an. Es besteht die Gefahr eines Lebensgefährlichen elektrischen Schlages.
• Beim Öffnen von Abdeckungen oder entfernen von Teilen, außer wenn dies von Hand möglich ist, können Spannungsführende Teile freigelegt werden.
• Vor einem Öffnen, muss das Gerät von allen Spanningsquellen getrennt werden.
• Kondensatoren im Gerät können noch geladen sein, selbst wenn das Gerät von allen Spanningsquellen getrennt wurde.
• Schalten Sie das Netzgerät niemals gleich dann ein, wenn es von einem kalten in einen warmen Raum gebracht wird. Das damit entstandene Kondenswasser kann unter umgūnstigen Umständen Ihr Gerät zerstären. Lassen Sie das Gerät uneingeschaltet auf Zimmertemperaturkommen.
• Das Netzgerät erwärmt sich bei Betrieb; Achten Sie auf eine ausreichende Belüftung. Luftungsschlitze)dürfen nicht abgedeckt werden!
• Netzgerät und die angeschlossenen Verbraucher dürfen nicht unbeaufsichtigt betrieben werden.
• Es dürfen nur Sicherungen vom angegebenen Typ und der angegebenen Nennstromstände verwendet werden. Die Verwendung geflickter Sicherungen ist untersagt.

• Die Verwendung metallisch blanker Leitungen ist zu vermeiden.

• Bei der Reihenschaltung der Ausgänge mehrerer Netzgeräte werden berührungsgefährliche Spannungen(>35 VDC) erzeugt.

• Netzgeräte sind nicht für die Anwendung an Menschen und Tieren zugelassen.
• Das Netzgerät ist kein Ladegerät; Verwenden Sie zum Laden von Akkus geeignete Ladegeräte mit Ladeabschaltung.
• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:
  -das Gerat sightbare Beschädigungen aufweist,
• das Gerät nicht mehr arbeitet und
• nach längerer Lagerung unter ungünstigen Verhältnissen oder

• nach schweren Transportbeanspruchungen.

• Beachten Sie auch die Sicherheitshinweise in den einzelnen Kapiteln bzw. in den Bedienungsanleitungen der angeschlossenen Geräte.

Lieferumfang

Festspannungszetzgerä

Bedienungsanleitung

Bedienelemente

(siehe Ausklappseite)

1 DC-Schraubklemmbuchsen (Rot = Plus / Schwarz = Minus)
2 Zeigerinstrument für DC-Strom (Amperemeter)
3 Betriebsschalter (I = Ein / 0 = Aus)
4 Lüfteröffnung/Gerätekuhlung
5 Kaltgeräteanschluss für Netzkabel
6 Sicherungshalter für Netzsicherung

Inbetriebnahme

Vor Inbetriebnahme sind sowohl der bestimmungs-gemäße Verwendungszweck, als auch die Sicherheitschinweise und technischen Daten zu beachten.

Stellen Sie vor Inbetriebnahme sicher, dass das Gerät für den Anwendungszweck, für den es eingesetzt werden soll geeignet ist.

Anschluss des Netzkabels

• Verbinden Sie das optionale Schutzkontakt-Netzkabel mit der Netzanschlussbuchse (5) am Netzgerät. Achten Sie auf festen Sitz.

• Verbinden Sie das Netzkabel mit einer Schutzkontakt-Steckdose mit Schutzerdung.

• Schalten Sie das Netzgerät am Betriebsschalter (3) ein. Bei Betrieb leuchtet der Schalter.

Anschluss eines Verbrauchers

Achten Sie bei der Auswahr der Anschlussleitungen (Kabel) auf einen ausreichenden Leitungsquerschnitt (wegen der Strombelastung/Leitungsverluste) und eine unversehre Isolierung.

Die Ausgangsspannung ist, je nach Typ und Ausführung festeingestellt auf 12 V oder 13,8 V oder 24 V Gleichspannung (=DC).

Der Nennstrom beträgt je nach Geräteausführung bis zu 30A.

Für die Zeitdauer von max. 5 Minuten kann das jeweilige Netzgerät geringfällighigher belastet werden (beachten Sie unbedingt die "Bestimmungsgemäße Verwendung"!).

• Vergewissern Sie sich, dass der Verbraucher ausgeschelt ist.
• Verbinden Sie den Pluspol (+) des Verbrauchers mit der roten Anschlussbuchse "+" (1) und
• den Minuspol (-) des Verbrauchers mit der schwarzen Anschlussbuchse "-" (1).
• Der Anschluss kann mit 4mm-Standard-Steckern erfolgen, sollte aber über 20 A mittels Schraubklemmen erfolgen (Buchsenkopfe können aufgeschraubt werden!).
• Die Stromaufnahme der angeschlossenen Verbraucher wird in der Stromanzeige (2) angezeigt.

Achten Sie darauf, dass der Verbraucher uneingeschaltet mit dem Netzgerät verbunden wird. Ein eingeschalteter Verbraucher kann beim Anschluss an die Buchsen zu einer Funkenbildung führen, welche die Anschlussklemmen sowie die angeschlossenen Leitungen beschädigen kann.

Wenn die Netzgeräte nicht benötigt werden, trennen Sie diese vom Netz.

Im Kurzschlussfall,Müssen die Netzgeräte innerhalb max. 5 Minuten von der Last getrennt sein, da sie andernfalls zerstört werden konnen.

Bei längerem Betrieb mit Nennlast (Ausgangsspannung mal Ausgangsstrom) wird die Gehäuseoberflüche bzw. der Kühlkörper sehr warm.

Achtung! Verbrennungsgefahr! Achten Sie dazu unbedingt auf eine ausreichende Belüftung des Netzgerätes und betreiben Sie es niemals teilweise oder ganz abgedeckt, um eventuelle Schäden zu vermeiden.

Wartung und Reinigung

Bis auf den Sicherungswechsel und eine gelegentliche Reinigung sind die Netzgeräte wartungsfrei. Zur Reinigung des Gerätes fühmen Sie ein sauberes, fusselfreies, antistatisches und trockenes Reinigungstuch ohne scheuernnde, chemische und Lösungsmittelhaltige Reinigungsmittel..

Sicherungswechsel

Lässt sich das Netzgerät nicht mehr einschalten, so ist vermutlich die Netzsicherung defekt.

Zum Auswechseln der Netzsicherung gehen Sie wie folgt vor:

• Schalten Sie das Netzgerät aus und entfernen alle Anschlussund Netzkabel vom Gerät.
• Losen Sie den Bajonettverschluss des rückseitigen Sicherungshalters unter leichtem Druck in Pfeilrichtung (Vierteldrehung).
• Ersetzen Sie die defekte Sicherung gegen eine neue Feinsicherung (5x20 mm), des selbst Typs und Nennstromstände. Die Sicherungswerte finden Sie in den technischen Daten.
• Setzen Sie den Sicherungshalter ein und verriegeln diesen in umgekehrter Reihenfolge.

Es ist sicherzustellen, dass nur Sicherungen vom angegebenen Typ und der angegebenen Nennstromstände als Ersatz verwendet werden. Die Verwendung geflickter Sicherungen oder Überbrücken des Sicherungshalters ist unzulässig.

Behebung von Störungen

Mit dem Netzgerät haben Sie ein Produkt erworben, welches zuverlüssig und betriebssicher ist.

Dennoch kann es zu Problemen oder Störungen kommt.

Hier möchten wir Ohnen beschreiben, wie Sie mögliche Störungenleitung selbst beheben konnen:

Beachten Sie unbedingt die Sicherheitshinweise!

Fehler Mögliche Ursache

Das Netzgerät Leuchtet am Netzgerät der grüne Funktioniert nicht. Betriebschalter (3)? Kontrollieren Sie die Netzspannung (evtl. Netzsicherung im Gerät bzw. Leitungs-schutzschalter).

Angeschlossene Ist de Polarität korrekt? Verbraucher Ist das Netzgerät überlastet (Anzeige 2)? Funktionieren nicht. Kontrillieren Sie die techn. Daten der Verbraucher.

Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes z.B. auf Beschädigung des Gehäuses usw.

Eine andere Reparaturarf nur durch eine Fachkraft erfolgen, die mit den damit verbundenen Gefahren bzw. einschlädigen Vorschriften vertraut ist. Bei eigenmächtigen Änderungen oder Reparaturen am oder im Gerät, erlischt die Gewährleistung/Garantie.

Entsorgung

Ist das Gerät nicht mehr funktionsfähig bzw. reparierbar, so entsorgen Sie das unbrauchbar gewordene Gerät gemäß den geltenden gesetzlichen Vorschriften.

Technische Daten

Spannungsvorsorgung.....230V\~(+/- 10%)/50Hz

Stromanzeige. Zeigerinstrument Klasse 5

Arbeitstemperatur +10^ bis +35^

Rel. Luftfeuchtigkeit .....max. 85%, nicht kondensierend

Best.-Nr.	Modell Leistungs- DC- DC aufnahme	Ausgangs- Lastaus- Restwel- ligkeit 5x20 mm
		Volt Ampere leistung
51 14 10	FSP-1122	50 Watt	12V	2(4)A	25 W	10mV	<2.5mV	T0,8A/250V
51 14 09	FSP-1243	120 Watt	24V	3(5)A	72 W	<250mV	<5mV	T0,8A/250V
51 07 87	FSP-1132	60 Watt	13,8V	2(4)A	30 W	10mV	<2.5mV	T0,8A/250V
51 07 88	FSP-1134	100 Watt	13,8V	4(6)A	55 W	10mV	<2.5mV	T0,8A/250V
51 08 00	FSP-1136	140 Watt	13,8V	6(8)A	85 W	<15mV	<2.5mV	T0,8A/250V
51 08 01	FSP-1138	180 Watt	13,8V	8(10)A	110 W	<15mV	<2.5mV	T1,0A/250V
51 08 32	FSP-11312	400 Watt	13,8V	12(15)A	165 w	<15mV	<2.5mV	T1,6A/250V
51 14 22	FSP-11320	450 Watt	13,8V	20(22)A	280 W	<20mV	<30mV	T2,5A/250V
51 14 26	FSP-11330	680 Watt	13,8V	30(32)A	415 W	<30mV	<50mV	T4A/250V

Die Stromwerte in Klammer bezeichneten die kurzzeitige, maximale Stromentnahme für hochstens 5 Minuten.

Introduction

Dear Customer,

Rel. luchtvochtigheid max. 85%, nicht condenserend

Bestnr. Model	Opgenomen	DC- DC-Ultgangs- volt amp	Lastbe- ere vermogen	Rest- Zekering gen renzinq	rimpel 5x20 mm
51 14 10	FSP-1122	50 Watt	12V	2(4)A	25 W	10mV	<2.5mV	T0,8A/250V
51 14 09	FSP-1243	120 Watt	24V	3(5)A	72 W	<250mV	<5mV	T0,8A/250V
51 07 87	FSP-1132	60 Watt	13,8V	2(4)A	30 W	10mV	<2.5mV	T0,8A/250V
51 07 88	FSP-1134	100 Watt	13,8V	4(6)A	55 W	10mV	<2.5mV	T0,8A/250V
51 08 00	FSP-1136	140 Watt	13,8V	6(8)A	85 W	<15mV	<2.5mV	T0,8A/250V
51 08 01	FSP-1138	180 Watt	13,8V	8(10)A	110 W	<15mV	<2.5mV	T1,0A/250V
51 08 32	FSP-11312	400 Watt	13,8V	12(15)A	165 w	<15mV	<2.5mV	T1,6A/250V
51 14 22	FSP-11320	450 Watt	13,8V	20(22)A	280 W	<20mV	<30mV	T2,5A/250V
51 14 26	FSP-11330	680 Watt	13,8V	30(32)A	415 W	<30mV	<50mV	T4A/250V

These Bedienungsanleitung ist eine Publikation von Voltcraft, Lindenweg 15, D-92242 Hirschau, Tel.-Nr. 0180/586 582 7 (www.voltcraft.de).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugswise, verboten.

These Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.
