BEDIENUNGSANLEITUNG ASS18 Westfalia

Sehr geehrte Damen und Herren

Bedienungsanleitungen enthalten wichtige Hinweise für den Umgang mit ihrem neuen Produkt. Sie ermögenlichen Ihnen, alle Funktionen zu nutzen, und sie halten Ihnen, Missverständnisse zu vermeiden und Schäden vorzubeugen.

Bitte erhöhen Sie sich die Zeit, diese Bedienungsanleitung in Ruhe durchzulesen und bewahren Sie diese für späteres Nachlesen gut auf.

Dear Customers

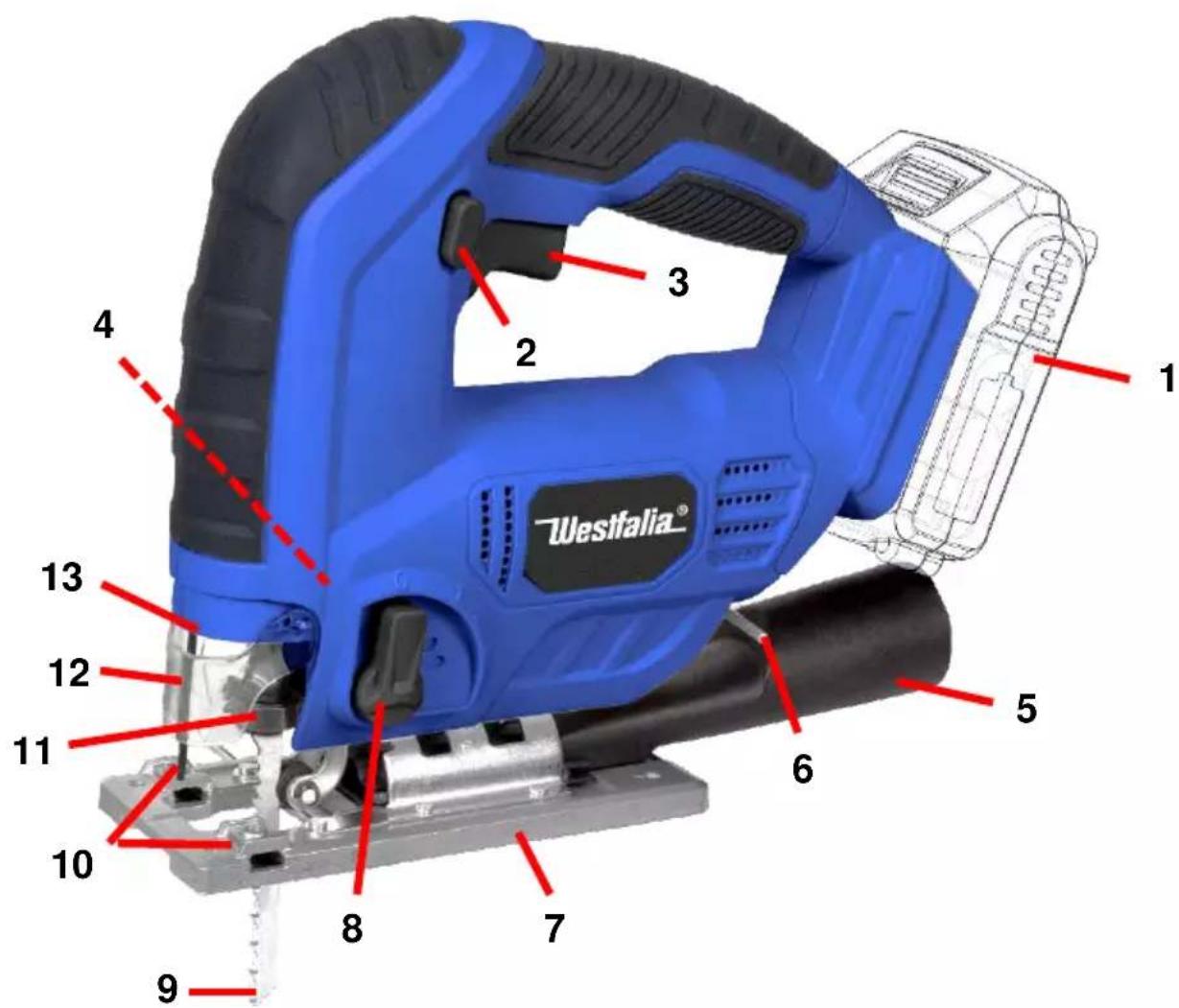

Übersicht | Overview

Übersicht | Overview

1	Akku (nicht enthalten)	Battery (not included)
2	Feststellknopf	Locking Button
3	EIN/AUS-Schalter	ON/OFF Switch
4	Saug-/Blasfunktionshebel (Rückseite)	Dust Collection/Blowing Function Lever (Rear Side)
5	Anschluss für Staubabsauger	Dust Extractor Flange
6	Innensechskantschlüssel	Hex Key
7	Grundplatte	Base Plate
8	Einstellhebel des Pendelhubes	Pendulum Stroke Adjusting Lever
9	Sägeblatt	Sawblade
10	Befestigungslaschen für den Parallelanschlag	Mounting Latches for the Guide Bar
11	Sägeblattaufnahmeverriegelung	Saw Blade Holder Lock
12	Schutzkappe	Protection Cap
13	LED	LED

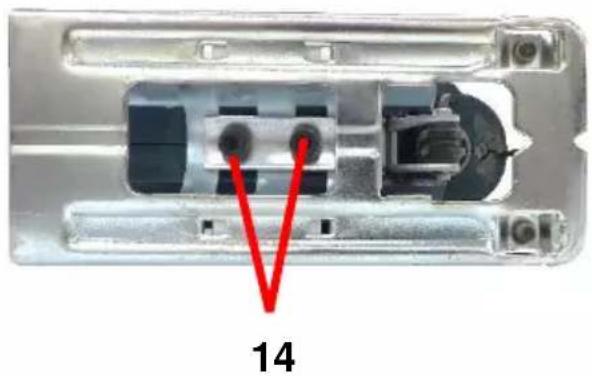

14	Innensechskantschrauben für den Schrägschnitt (an der Unterseite)	Internal hex screws for Bevel Cuts (at the reverse side)
15	Parallelanschlag	Parallel Guide

Inhaltsverzeichnis

Sicherheitshinweise. 3
Vor der ersten Benutzung. 7
Vorbereiten des Ladegerates. 7
Aufladen des Akkus. 7
Akku-Ladestand . 8
Weitere Hinweise zum Laden des Akkus. 8
Einsetzen und Entnehmen des Akkus . 9
Einsetzen des Sägeblattes. 9
EIN/AUS-Schalter. 10
Einstellen des Pendelhubs . 10
Schragschnitt. 10
Staubabsaugung . 11
Saug-/Blasfunktionshebel .Seite 11
Parallelanschlag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Entsorgen von Akkus. 12
Wartung, Reinigung und Lagerung . 12
Typen von Sageblättern. 13
Technische Daten. 14

Table of Contents

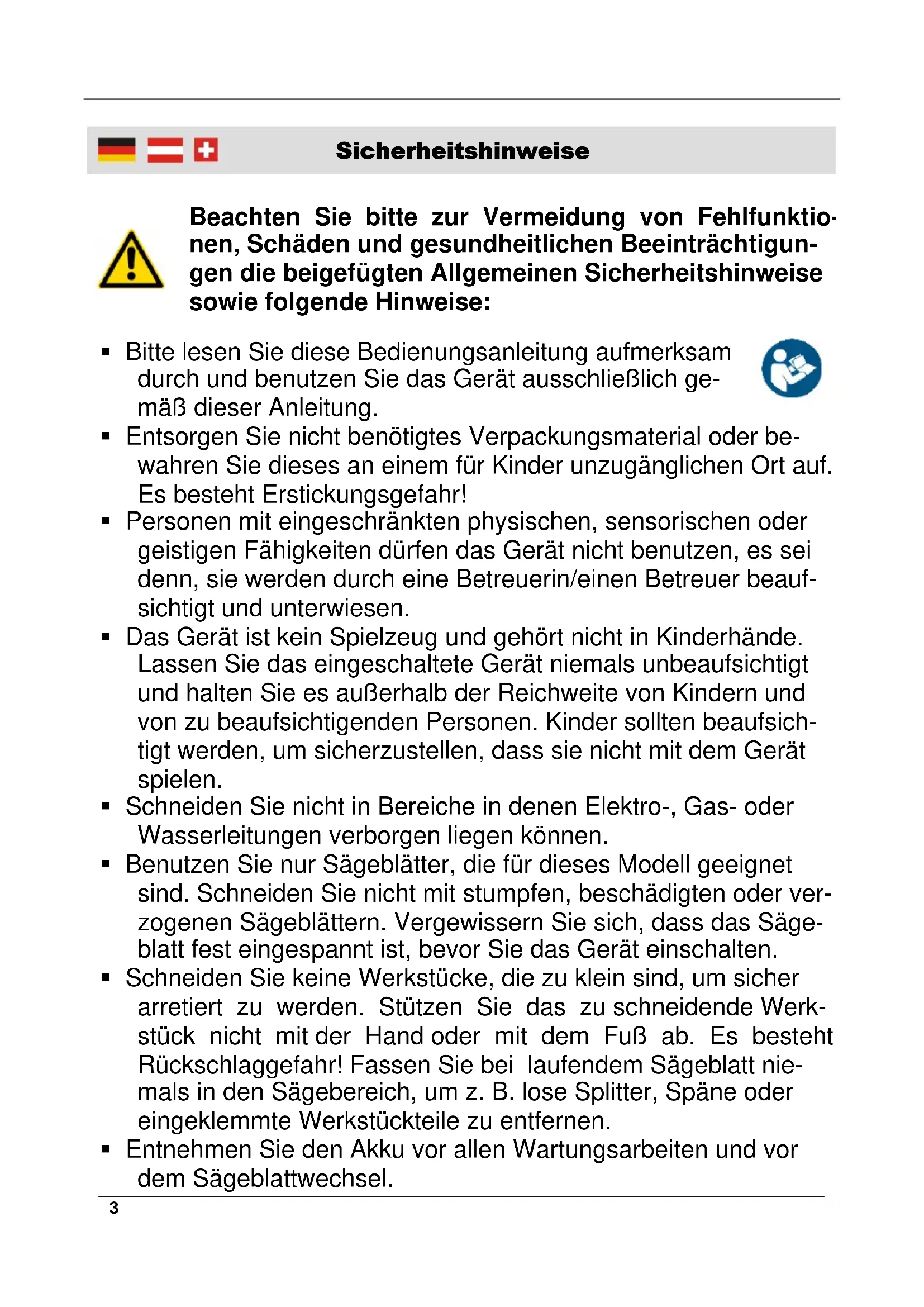

Beachten Sieitte zur Vermeidung von Fehlfunktionen, Schaden und gesundheitlichen Beeinträchtigungen die beigefugten Allgemeinen Sicherheitshinweise sowie folgende Hinweise:

-itte lessen Sie diese Bedienungsanleitung aufmerksam durch und benutzen Sie das Gerät ausschließlich gemäß dieser Anleitung.
- Entsorgen Sie nicht benöttiges Verpackungsmaterial oder bewahren Sie diese an einem für Kinder unzugänglichen Ort auf. Es besteht Erstickungsgefahr!
- Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten)dürfen das Gerät nicht benutzen, es sei dessen, sie werden durch eine Betreuerin/einen Betreuer beaufsichtigt und unterwiesen.
Das Gerät ist kein Spielzeug und führt nicht in Kinderhände. Lassen Sie das eingeschaltete Gerät niemals unbeaufsichtigt und halten Sie es außerhalb der Reichweite von Kindern und von zu beaufsichtigenden Personen. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speiten.
- Schneiden Sie nicht in Bereiche in denen Elektro-, Gas- oder Wasserleitungen verborgen liegen können.
- Benutzen Sie nur Sägeblätter, die für diesen Modell geeignet sind. Schneiden Sie nicht mit stumpfen, beschädigten oder verzogenen Sägeblättern. Vergewissern Sie sich, dass das Sägeblatt fest eingespannt ist, bevor Sie das Gerät einschalten.
- Schneiden Sie keine Werkstücke, die zu kein sind, um sicher arretiert zu werden. Stützen Sie das zu schneidende Werkstück nicht mit der Hand oder mit dem Fuß ab. Es besteht Rückschlaggefahr! Fassen Sie bei laufendem Sageblatt niemals in den Sagebereich, um z. B. lose Splitter, Spane oder eingeklemmte Werkstückteile zu entfernen.
- Entnahmen Sie den Akku vor allen Wartungsarbeiten und vom dem Sageblattwechsel.

Sicherheitshinweise

• Tragen Sie zu ihrer Sicherheit Augenschutz, Mundschutz und Gehorschutz.
• Überprüfen Sie das Werkstück vor dem Sägen auf Nagel, Schrauben oder andere Fre
• Überprüfen Sie in regelmäßigen Abständen sämtliche Schrauben, Muttern und anderen Befestigungselemente auf festen Sitz undziehen Sie sie bei Bedarf an.
• Falls am Gerät Schäden auftreten, benutzen Sie das Gerät nicht mehr und halten Sie es durch einen Fachmann instand setzen oder wenden Sie sich an unsere Kundenbetreuung. Zerlegen Sie das Gerät nicht und unternehmen Sie keine eigenen Reparaturversuche.
• Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.
• Halten Sie Griffe und Grillflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grillflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehen Situationen.
• Halten Sie die Säge an den isolierten Griffflächen, wenn Sie Arbeiten ausführren, bei denen die Säe verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und können zu einem elektrischen Schlag führen.
• Befestigen und sichern Sie das Werkstück mittels Zwingen oder auf andere Art und Weise an einer stabilen Unterlage. Wenn Sie das Werkstück nur mit der Hand oder gegen ihren Körper halten, bleibt es labil, was zum Verlust der Kontrolle führen kann.

Sicherheitshinweise

Zusätzliche Sicherheitshinweise für Akkus und Ladegeräte

WARNING: Lithium-Ionen-Akkus stellen bei unsachgemäßer Verwendung, Lagerung oder Aufladung eine Feuer-, Verbrennungs- und Explosionsgefahr dar.

Ladegerät ordnungsgemäß verwenden

• Beachten Sie die im entsprechenden Abschnitt dieser Gebrauchsanleitung beschreibenben Anweisungen bezüglich der richtigen Verwendung des Akku-Ladegerats, bevor Sie den Akku aufladen.
• Verwenden Sie das Ladegerät nicht zum Aufladen anderer als der mitgelieferten Akkus.
• Halten Sie das Akku-Ladegerät sauber; Fremdkörper und Schmutz können einen Kurzschluss verursachen und die Lüftungslocher verstopfen. Nichtbefolgen dieser Anweisungen kann zu Überhitzung oder Brand führen.
• Lassen Sie Akkus nach dem Aufladen oder intensivem Gebrauch 15 Minuten lang abkühlen. Nichtbefolgen dieser Anweisungen kann zu Überhitzung oder Brand führen.
• Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. Laden Sie den Lithium-lonen-Akku ausschließlich mit dem im Lieferumfang enthaltenen oder einem speziell für diesen Antikel vorgesehenen Ladegerät auf.
• Verwenden Sie nur die darauf vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
• Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersebar verhalten und zu Feuer, Explosion oder Verletzungen führen.
• Falls die Anschlussleitung des Ladegerätes beschädigt ist muss diese vor der Benutzung durch den Hersteller, eine autorisierte Servicewerkstatt oder durch einen Fachmann ausgetauscht werden.

Sicherheitshinweise

Das Gerät ist für den Einsatz bis 2000 m über Meereshöhe ausgelegt.
Bewahren Sie den Akku für Kinder unzugänglich auf.
- Akkus bei Nichtgebrauch an einem trockenen Ort bei Zimmer-temperatur (ca. 20^ C) aufbewahren.
- Akkus nicht öffnen, auseinandernehmen, zusammenpressen, über 60^ C erhitzen oder verbrennen. Nicht ins Feuer werten.
- Halten Sie den nicht benutzten Akku fern von Buroklammern, Münzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursichen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
- Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspulen. Wenn die Flüssigkeit in die Augen kommt, behmen Sie zusätzlich arztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
- Setzen Sie einen Akku keinem Feuer oder zu hohen Temperatur aus. Feuer oder Temperaturen über 130^ C können eine Explosion hervorrufen.
- Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstoren und die Brandgefahr erhöhen.
- Warten Sie niemals beschädigte Akkus. Sümttliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

Batterien gehoren nicht in den Hausmull.

Bitte führn Sie sie Ihrer lokalen Sammelstelle für Altbatterien zu.

Betrieb

Vor der ersten Benutzung

Nehmen Sie das Gerät und das Zubehör aus der Verpackung und überprüfen Sie es auf Transportschäden. Halten Sie die Verpackungsmaterialien von Kleinkindern fern. Es besteht Erstickungsgefahr!

Bitte beachten Sie, dass Akku und Ladegerät nicht im Lieferumfang enthalten sind!

Vorbereiten des Ladegerats – (Akku und Ladegerät nicht enthalten)

1. Falls ein Akku eingesetzt ist, erhnen Sie ihn aus dem Akku-Ladegerät.
2. Stecken Sie den Netzstecker des Ladegerats in eine passende Netzsteckdose ein.

Hinweis: Das Ladegerät zeigt durch eine LED Betriebsbereitschaft an. Welche LED das ist gehen aus der beiliegenden Anleitung des jeweiligen Ladegerätes hervor.

WARNING: Verwenden Sie these Ladegerät nur für ausdrücklich kompatible Akkus, die speziell für die Verwendung mit diesen Gerät bestimmt sind.

WARNING: Das Ladegerät ist nur für den Gebrauch im Innenbereich ausgelegt und darauf keinesfalls Regen oder Feuchtigkeit ausgesetzt werden.

Aufladen des Akkus

WARNING: Das Nichtbefolgen dieser Anleitung zur Akkuaufladung führt zu dauerhaften Schäden.

Hinweis: Bei einem kürzlich entladenen Akku beträgt die Ladedauer eine Stunde. Wenn der Akku (1) aber bereits eine Zeit entladen ist, kann die Wiederaufladung bis zu 1,5 Stunden dauern.

1. Setzen Sie den entladenen oder zumindest teilentladenen Akku in das Akku-Ladegerät.
2. Sobald der Ladevorgang beginnt, leuchtet die rote LED durchgangig.
3. Wenn der Akku vollständig aufgeladen ist, leuchtet die grüne LED.

Bei defektem Akku blinkt die rote LED!

Hinweis: Sorgen Sie damit, dass der Akku und das Akku-Ladegerät ordnungsgemäß ausgerichtet sind. Wenn sich der Akku nicht leichtgangig

Betrieb

in das Ladegerät einschieben{lsst, wenden Sie keine Gewalt an. Nehmen Sieihn stattdessen wiederhereaus, prufen Sie die Akku-Oberseite und den Akkusteckplatz auf möglichche Verschmutzungen und Beschädigungen und vergewissemn Sie sich, dass die Kontakte nicht verbogen sind.

Akku-Ladestand

Der Akku ist mit einer eingebauten Akku-Ladestandsanzeige ausgestattet. Durch Drücken der rechten Taste wird der Akku-Ladestand angezeigt. Die rechte LED weist auf einen hohen und die linke auf einen niedrigen Ladestand hin, d.h. der Akku muss in Kürze wiederaufgeladen werden.

ACHTUNG: Bei niedrigem Ladestand kann das Gerät den Betrieb unvermittelt einstellen, wodurch es zu gefährlichen Situationen kommt kann. Der Akku sollteDMAst stets ausreichend aufgeladen sein.

Weitere Hinweise zum Aufladen des Akkus

• Der Akku sollte bei einer Umgebungstemperatur zwischen 10^ C und 40^ C (möglichst aber bei ca. 20^ C) aufgeladen werden.
• Lassen Sie den Akku nach der Aufladung 15 Minuten abkühlen.
• Trennen Sie das Ladegerät nach Gebrauch vom Stromnetz und bewahren Sie es sachgemäß auf.
• Lassen Sie Akkus nicht längerere Zeit am Ladegerät. Bewahren Sie Akkus niemals im Ladegerät auf.
• Akkutemperatur und -spannung werden während des Ladevorgangs vom Ladegerät überwacht. Der Akku sollte schnellstmöglich nach Beendigung der Aufladung aus der Ladeschale genommen werden, um die Zahl der Ladezyklen zu maximieren und Strom zu sparen.
• Akkus konnen im Laufe der Zeit Defekte entwickeln, einzeln Akkuzellen konnen versagen und es kann zu Kurzschlüssen kommt. Derart defekte Akkus werden nicht vom Ladegerät aufgeladen. Verwenden Sie nach Möglichkeit einen anderen Akku, um die Funktionsfähigkeit des Ladegerätes zu überprüfen. Erwerben Sie einen Ersatzakku, falls sich Herausstellt, dass der Akku defekt ist.

Betrieb

• Lagern Sie Lithium-lonen-Akkus nicht über einen längeren Zeitraum in entladenem Zustand. Andernfalls konnen die Lithium-lonen-Zellen Schadennehmen. Bei langfristiger Einlagerung sollen den Akkus in hohem Ladezustand und vom Elektrowerkzeug getrennt sein.
  Die Akkukapazität nimmt mit der Zeit ab. Nach 100 Ladezyklen verringert sich die Dauer, die das Elektrowerkzeug mit dem Akku betrieben werden kann und die Leistung der Säge{lasst nach. Diese Leistungsabnahme schreiben fort, bis der Akku nach 500 Ladezyklen minimale Kapazität erreicht hat. Dies ist zu erwarten und stellt keinem Akkudefekt dar.

Einsetzen und Entnahmen des Akkus

Achtung: Überzeugen Sie sich vor dem Einsetzen oder Entnahmen des Akkus davon, dass die Säge ausgeschaltet ist.

1. Schieben Sie den Akku in die Akkuaufnahme. Richten Sie zum Einsetzen die passend zur Aufnahme aus und schieben Sie den Akku ein, bis er einrastet.
2. Zum Entnehmen des Akkus, drucken und halten Sie die Losetaste undziehen Sie den Akku aus der Aufnahme.

Einsetzen des Sageblattes

1. Ziehen Sie immer den Akku Heraus bevor Sie irgendwelche Arbeiten an der Maschine durchführren.
2. Um das Sägeblatt einzusetzen klappen Sie zuerst die durchsichtigige Schutzkappe (12) nach oben.
3. Losen Sie die Sägeblattaufnahmeverriegelung (11) durch Drehen bis Sie das Sägeblatt bis zum Anschlag einfahren können.
4. Lassen Sie danach die Sägeblattaufnahmeverriegelung (11) zürck-springen und das Sägeblatt sitzt fest.
5. Klappen Sie danach die durchsichtige Kappe wieder herunter. Die durchsichtige Schutzkappe muss immer verwendet werden.

Achtung: Nach einem Schnitt kann das Sägeblatt durch die Reibung sehr heißt werden. Achten Sie beim Ausbau des Sägeblattes darauf. Schützen Sie sich gegebenenfalls durch Tragen von Schutzhandschuhen.

Betrieb

EIN/AUS-Schalter

1. Zum Einsatzen der Stichsäge drücken Sie den EIN/AUS-Schalter (3) ein.
   Der Schalter kann durch Druck auf den Feststellknopf (2) auf Dauerbetrieb eingestellt werden
2. Durch erneutes Drücken auf den EIN/AUS-Schalter (3) springt der Feststellknopf (2) in die Ausgangsposition zurück. Zum Ausschalten der Pendelhubsticksäge, setzen Sie den EIN/AUS-Schalter los.

Einstellen des Pendelhubs

Der Pendelhub wird mittels des Einstellhebels (8) eingestellt. Der Pendelhub versetzt das Sägeblatt in eine horizontale Pendelbewegung. Bei Stufe 0 ist diese Pendelbewegung abgeschaltet, bei Stufe 3 am großten. Um den Spanauswurf zu erreichtern, wird bei der Abwärtsbewegung das Sägeblatt nach hinten gedrückt. Dadurch erhöht sich die Schnittgeschwindigkeit bei Längsschnitten und es ist weniger Kraft beim Sägen notwendig. Zusätzlich erhöht sich die Standzeit des Sägeblattes.

Setzen Sie den Pendelhub zum Schneiden von

• Metall auf 0 oder 1.
• Tischlerplatte, Sperrholz, und Kunststoff auf 1 oder 2.
• Hart- und Weichholz und Partikel- und Spanplatten auf 1, 2 oder 3.

Je härter das zu schneidende Material ist, umso geringer kann der Pendorhub sein, und je weicher das Material ist, umso größter sollte der Pendorhub ausfallen.

Vorsicht: Durch die zusätzliche vertikale Bewegung frei den Schnittkanten etwas mehr aus, als beim Arbeiten ohne Pendelhub. Besonderss die Beschichtung von Holzplatten neigt aufgrund ihrer spreden Struktur zum Ausfransen, wenn mit zugeschalteten Pendelhub gesagt wird.

Schragschnitt

Durch Abwinkeln der Grundplatte können Sie mit der Stichsäge Schragsschnitte bis 45^ schreiben.

1. Zum Verstellen der Grundplatte losen Sie mit Hilfe des mitgelieferten Innensechskantschlüssels (6) die Innensechskantschrauben (14).

Betrieb

1. Nach dem Lösen schieben Sie die Grundplatte leicht nach hinten, bis die Zähne am Gehäuse und der Grundplatte sich trennen.
2. Stellen Sie die Grundplatte auf den von Ihnen gewünschten Winkel ein.
3. Fixieren Sie die Grundplatte durch Vorschieben und Anziehen der Innensechskantschraube in der Stellung.

Staubabsaugung

Stellen Sie sicher, dass sich der Hebel (4) für die Saug- und Blasfunktion in der Position für „Saugfungktion" befindet.

Saugfunktion

Blasfungtion

Die Säge kann über das mitgelieferte Adapterrohr mit einer Staubabsauganlage oder mit einem Staubsauger verbunden werden.

Setzen Sie den Adapter ein.

Verwenden Sie, wenn möglich, immer eine Staubabsaugung oder eine Staubschutzmaske.

Saug-/Blasfunktionshebel

Um die Schnittlinie beim Sagen von Spanen freizuhalten, stellen Sie den Hebel für die Saug- und Blasunktion (4) in Richtung „Blasfungkton". Der Luftstrom hält die Schnittlinie sauber.

Parallelanschlag

Zur Schnittführung parallel zu einer Holzkante verwenden Sie den mitgelieferten Parallelanschlag (15).

1. Um den Parallelanschlag zu fixieren, schieben Sie ihn durch die Befestigungslaschen fur den Parallelanschlag (10) auf der Grundplatte. Mit Hilfe der Zentimeterskala auf dem Anschlag konnen Sie den Abstand zwischen Anschlagbügel und Sägeblatt einstellen.
2. Durch Anziehen der Schrauben in der Grundplatte fixieren Sie den Anschlag in der gewünschten Position.

Betrieb

Entsorgen von Akkus

1. Lassen Sie den Motor der Säge so lange laufen bis der Akku komplette entleert ist.
2. Entfernen Sie den Akku aus der Sage.
3. Wickeln Sie ein kräftiges Isolierband um die Kontakte des Akkus oder verstauen Sie den Akku in einem verschliebbaren Behälter, um versehentliches Kurzschlieben zu vermeiden.
4. Wenden Sie sich zum Entsorgen von Akkus an ihre ortliche Batterie-sammelstelle.

Physisch beschädigte Akkus)dürfen nicht versendet werden.

Wartung, Reinigung und Lagerung

• Entnehmen Sie vor allen Arbeiten am Gerät unbedingt den Akku.
• Benutzen Sie keine chemischen Reinigungsmittel, die aggressive Substanzen enthalten, da diese das Plastikgehause angreifen können.
• Der Akku kann bei sorgfälliger Behandlung bis zu 500mal aufgeladen werden. Mit zunehmendem Alter verringert sich die Kapazität des Akkus. Bei Bedarf konnen Sie unter der Artikelnummer 87 84 75 einen passenden Ersatz-Akku 4,0 Ah bei Westfalia bestellen.
• Reinigen Sie die Maschine nach jedem Einsatz mit einem Handfeger und einem Tuch von Holzstäuben. Insbesondere die Belüftungsöffnungen des Motors sind regelmäßig zu reinigen. Setzen sich diese zu, kann es zu einer Überhitzung des Motors kommt.
• Lassen Sie Reparatur und Wartungsarbeiten nur durch einen qualifizierten Fachmann durchführten oder wenden Sie sich an den Westfalia Service.
• Lagern Sie die Pendelhubstichsäge an einem trockenen und vor Staub und Schmutz geschützten Ort.

Betrieb

Typen von Sageblättern

Für grobe, schelle

Schnitte in Holz, Spanplatte oder PVC, usw.

Für grobe und mittlere

Schnitte in Holz, Span

platte, PVC, Fiberglas, Bleche (nicht Eisen),

Aluminium, usw.

Für saubere Schnitte in

Holz, Spanplatte, PVC, Fiberglas, Bleche (nicht Eisen), Aluminium, usw.

Schnitte in Eisen, Stahl und

anderen Metallen, Stahl

blech, Aluminium

Saubere, gebogene

Schnitte in Holz, Spanplatte

USW.

Technische Daten

Stichsäge

Hubzahl 0 - 3000min^-1

Schnittleistung

Holz 80 mm

Stahl 6 mm

In Plastik 12 mm

Gewicht 1620 g

A-bewertete Gerauschpegel

Schalldruckpegel L_pA^ 85,9 dB(A) K = 5 dB(A)

Schalleistungspegel L_wA^* 96,9 dB(A) K = 5 dB(A)

Hand-Arm-Vibration*

in Holz 7,74m / s^2K = 1,5m / s^2

in Stahl 5,84m / s^2K = 1,5m / s^2

Akku 2,0 Ah optional 4,0 Ah

Nennspannung 18 V

• Der angegebene Vibrationsgesamtwert und die angegebenen Gerauschemissionswerte wurden gemäß einer Standardtestmethode gemessen und können zum Vergleichen eines Werkzeugs mit einem anderen verwendet werden. Der angegebene Vibrationsgesamtwert und die Gerauschemissionen können auch zur vorläufigen Beurteilung der Exposition herangezogen werden.

Die Vibrationsemission und die Gerauschemissionen konnen während des tatsächlichen Gebrauchs des Elektrowerkzeugs vom Gesamtwert abweichen und sind abhängig von der Art und Weise in der das Werkzeug verwendet wird. Und

Technische Daten

die Notwendigkeit, Sicherheitsmaßnahmen zum Schutz des Bedieners zu finden, die auf einer Schätzung der Exposition unter den tatsächlichen Einsatzbedingungen berufen (unter Berücksichtigung des gesamten Betriebszyklus, z. B. der Zeiten, in denen das Werkzeug ausgeschaltet ist und wann es im Leerlauf lauft sowie Zeiten der tatsächlichen Benutzung).

Versuchen Sie, die Belastung durch Vibrationen und Gerausche so gering wie möglich zu halten. Beisipelhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs, die Begrenzung der Arbeitszeit und das Einsatz von Zubehören in gutem Zustand.

Wir, die Westfalia Werkzeugcompany, Werkzeugstraße 1, D-58093 Hagen,

We, the Westfalia Werkzeugcompany, Werkzeugstraße 1, D-58093 Hagen,

erklaren in alleiniger Verantwortung, dass das Produkt

den wesentlichen Schutzanforderungen genugt, die in den Europäischen Richtlinien und deren Änderungen festgelegt sind.

2011/65/EU Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS)

2014/30/EU Elektromagnetische Verträgelichkeit (EMV)

2014/30/EU Electromagnetic Compatibility (EMC)

EN 55014-1:2006+A1+A2, EN 55014-2:1997+AC+A1+A2

2006/42/EG Maschinen

Die technischen Unterlagen werden bei der QS der Westfalia Werkzeugcompany verwahrt.

Hagen, den 20. August 2019

Thomas Klingbeil, Qualitätsbeauftragter / QA Representative

undenbetreuung | Customer Services

Deutschland Österreich

Westfalia Westfalia

Werkzeugstraße 1 Moosham 31

D-58093 Hagen A-4943 Geinberg OÖ

Telefon: [phone] Telefon: [phone]

Telefax: [phone] Telefax: [phone]

Internet: www.westfalia.de Internet: www.westfalia-versand.at

Schweiz

Westfalia

Wydenhof 3a

CH-3422 Kirchberg (BE)

Telefon: [phone]

Telefax: (034) 4 13 80 01

Internet: www.westfalia-versand.ch

Entsorgung | Disposal

Werter Kunde,

bittle herself Sie mit, Abfall zu vermeiden.

Sollten Sie sich einmal von diesen Artikel trennen wollen, so bedenken Sieitte, dass vielseiner Komponenten aus wertvollen Rohstoffen bestehen und wiederverwertet werden konnen.

Entsorgen Sieihn dazu nicht in die Mulltonne, sondern führen Sieihnitte ihrer Sammelstelle fur Elektroaltgerate zu.

Dear Customer,
