LSG3 - Kabeldetektor VOLTCRAFT - Kostenlose Bedienungsanleitung

Produkttyp	Kabeldetektor (Kabeltester) mit Sender (Net-Toner) und Empfänger (Net-Probe)
Marke	Voltcraft
Modell	LSG-3
Abmessungen (Net-Toner)	125 x 68 x 26 mm
Abmessungen (Net-Probe)	210 x 40 x 28 mm
Gewicht (Net-Toner, ohne Batterie)	120 g
Gewicht (Net-Probe, ohne Batterie)	90 g
Stromversorgung	2 x 9-V-Blockbatterien (nicht im Lieferumfang)
Hauptfunktionen	Durchgangsprüfung (Kontinuität), Polaritätstest an Telefonleitungen, Kabelverfolgung / Identifikation, Test analoger Telefonleitungen, Aussenden von Testsignalen (Frequenzen Hi/Lo), Test von Koaxialkabeln, Test von RJ11/RJ45/BNC-Verkabelung
Unterstützte Anschlüsse	RJ11, RJ45, BNC (über Adapter), Prüfspitzen, Krokodilklemmen
Maximale Spannungsfestigkeit	48 VDC / 24 VAC
Signalfrequenzen	Hi : 500-781 Hz, Lo : 446-657 Hz
Signalpegel	30 dB
Sprechspannung	9 V bei 600 Ohm
Stromverbrauch (Net-Toner)	Max. 17 mA
Stromverbrauch (Net-Probe)	Max. 50 mA
Umgebungstemperatur	0 °C bis 40 °C
Wartung und Reinigung	Außenseite mit einem sauberen, fusselfreien Tuch reinigen, ohne Scheuermittel oder Lösungsmittel
Sicherheitshinweise	48 VDC / 24 VAC nicht überschreiten; nicht in feuchter, staubiger Umgebung oder in Gegenwart brennbarer Gase verwenden; sicherstellen, dass die Kabel vor jedem Test spannungsfrei sind
Ersatzteile und Reparierbarkeit	Austauschbare Prüfspitze (im Lieferumfang); austauschbare 9-V-Batterien
Lieferumfang	Net-Probe, Net-Toner, Schutztasche, RJ45-auf-F-Adapter, Bedienungsanleitung, Ersatzprüfspitze

Häufig gestellte Fragen - LSG3 VOLTCRAFT

Wie verwende ich den Kabeldetektor LSG-3?

Stellen Sie sicher, dass die Kabel spannungsfrei sind. Schließen Sie den Net-Toner an das zu testende Kabel an und verwenden Sie den Net-Probe, um das Signal zu verfolgen. Für genaue Einstellungen lesen Sie die Bedienungsanleitung.

Welche Batterien verwenden und wie wechseln?

Verwenden Sie 9-V-Alkali-Blockbatterien (nicht im Lieferumfang). Öffnen Sie die Fachabdeckungen auf der Rückseite von Net-Toner und Net-Probe, achten Sie auf die Polarität und schließen Sie sie wieder. Die LOW-BATT-Anzeigen leuchten auf, wenn ein Austausch erforderlich ist.

Wie testet man die Polarität einer Telefonleitung?

Schließen Sie den Net-Toner über die Prüfspitzen (Rot an Minus, Schwarz an Plus) oder den modularen Stecker an die Leitung an. Schalten Sie den Schalter auf CONT/Talk: Die LED Line-1 (oder Line-2) leuchtet grün für korrekte Polarität, rot für Vertauschung, gelb für Wechselspannung.

Wie überprüft man die Durchgängigkeit eines Kabels?

Schließen Sie die Prüfspitzen des Net-Toners an die Enden des Kabels an. Schalten Sie den Schalter auf CONT/Talk. Die grüne LED (Line2/Continuity) leuchtet: hell bei niedrigem Widerstand, gedimmt bei hohem Widerstand, aus bei offenem Stromkreis.

Wie verfolgt man ein Kabel in einer Installation?

Aktivieren Sie den Net-Toner in Position TONE mit der gewünschten Frequenz (Hi/Lo). Dann, mit dem Net-Probe im TRACE-Modus, halten Sie die Testtaste gedrückt und bewegen Sie die Spitze entlang des Kabels. Akustisches und optisches Signal zeigen den Verlauf an.

Kann man Kabel unter Spannung testen?

Nein, Lebensgefahr. Überprüfen Sie stets, dass die Spannung 48 VDC oder 24 VAC nicht überschreitet und dass die Kabel vor dem Anschließen spannungsfrei sind.

Wie testet man eine analoge Telefonleitung mit dem Net-Probe?

Stellen Sie den seitlichen Schalter auf Position TEL. Schließen Sie den Net-Probe über die RJ45-Buchse oder die hinteren Kontakte an die Leitung an. Die LEDs zeigen: grün (korrekte Spannung), gelb (Vertauschung), grün+gelb (Wechselstrom), Blinken (Klingeln). Drücken Sie nicht die Testtaste.

Was tun, wenn die Prüfspitze abgenutzt ist?

Schrauben Sie die alte Spitze gegen den Uhrzeigersinn ab, um sie zu entfernen, und schrauben Sie dann die mitgelieferte Ersatzspitze von Hand bis zum Anschlag fest.

Wie reinigt man das Gerät?

Verwenden Sie ein sauberes, fusselfreies Tuch, ohne Scheuermittel oder Lösungsmittel. Tauchen Sie das Gerät niemals in Wasser.

Was ist im Lieferumfang des LSG-3 enthalten?

Der Lieferumfang umfasst: den Net-Probe (Empfänger), den Net-Toner (Sender), eine Schutztasche, einen RJ45-auf-F-Adapter, eine Bedienungsanleitung und eine Ersatzprüfspitze.

BEDIENUNGSANLEITUNG LSG3 VOLTCRAFT

Leitungssuchgerät LSG-3

© BEDIENUNGSANLEITUNG Seite 4 - 21

Cable detector LSG-3

GB OPERATING INSTRUCTIONS Seite 22 - 39

Best.-Nr. / Item-No. /

N° de commande

12 19 28

VOLTCRAFT IM INTERNET http://www.voltcraft.de

(D) Impressum

Diese Bedienungsanleitung ist eine Publikation von Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel.-Nr. 0180/586 582 7 (www.voltcraft.de).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.

Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.

D Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 5.

Sehr geehrter Kunde,

mit diesem Voltcraft®-Produkt haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen danken möchten.

Sie haben ein überdurchschnittliches Qualitätsprodukt aus einer Marken-Familie erworben, die sich auf dem Gebiet der Mess-, Lade und Netztechnik durch besondere Kompetenz und permanente Innovation auszeichnet.

Mit Voltcraft® werden Sie als anspruchsvoller Bastler ebenso wie als professioneller Anwender auch schwierigen Aufgaben gerecht. Voltcraft® bietet Ihnen zuverlässige Technologie zu einem außerge- wöhnlich günstigen Preis-/Leistungsverhältnis.

Wir sind uns sicher: Ihr Start mit Voltcraft ist zugleich der Beginn einer langen und guten Zusammenarbeit.

Viel Spaß mit Ihrem neuen Voltcraft®-Produkt!

Inhaltsverzeichnis

Einführung 4

Inhaltsverzeichnis 5

Bestimmungsgemäße Verwendung....5

Lieferumfang....8

Bedienelemente (siehe Ausklappseite)......9

Inbetriebnahme....10

Batterieeinbau/-wechsel....10

Spannungsquelle für Sprachverbindung ....11

Durchgangsprüfung allgemein....12

Durchgangsprüfung an Koax-Kabeln 13

Polaritätstest an Telefonleitungen ....13

Überprüfen der Telefonleitung....14

Senden eines Prüfsignals zur Leitungsverfolgung......15

Net-Probe (1) 16

Leitungsverfolgung / Identifikation ....16

Leitungstest bei analogen Telefonleitungen ....17

Entsorgung von gebrauchten Batterien/Akkus!......19

Reinigung und Wartung......20

Entsorgung 20

Technische Daten....21

Bestimmungsgemäße Verwendung

Das Leitungssuchgerät LSG-3 kann zum Prüfen von Kabeldurchgängen, Kabelbelegungen und Kabelverläufen in Telekommunikationsanlagen (RJ11/RJ45), Datenstromanlagen (Thin Ethernet (BNC), 10/100Base-T, USOC, TIA 568 A/B, Token Ring, ATM/TP-PMD) sowie Koax-Leitungssysteme (F-Stecksysteme) und Anlagen mit einfachen Leitungen verwendet werden.

Dieses Produkt ist für den Betrieb mit je einer 9V-Blockbatterie vorgesehen.

Die maximalen Arbeitsspannungen von 48V Gleichspannung und 24 V Wechselspannung dürfen nicht überschritten werden.

Der Kontakt mit Feuchtigkeit ist zu vermeiden.

Ein Betrieb unter widrigen Umgebungsbedingungen ist nicht zulässig. Widrige Umgebungsbedingungen sind:

• Nässe oder zu hohe Luftfeuchtigkeit
• Staub und brennbare Gase, Dämpfe oder Lösungsmittel.
• Gewitter bzw. Gewitterbedingungen wie starke elektrostatische Felder usw.

Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes, außerdem ist dies mit Gefahren wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden. Das gesamte Produkt darf nicht geändert bzw. umgebaut werden! Die Sicherheitshinweise sind unbedingt zu beachten!

Sicherheits- und Gefahrenhinweise

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden und bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheits- hinweise verursacht werden, übernehmen wir keine Haftung!

Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreien Zustand verlassen.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und Warnvermerke beachten ("Achtung!" und "Hinweis!"), die in dieser Gebrauchsanweisung enthalten sind. Folgende Symbole gilt es zu beachten:

Hinweis! Lesen Sie die Gebrauchsanweisung!

Dieses Gerät ist CE-geprüft und erfüllt somit die erforderlichen Richtlinien.

Dieses Symbol weist auf nützliche Hinweise für den Anwender hin.

Messgeräte und Zubehör gehören nicht in Kinderhände!

In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

In Schulen und Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist der Umgang mit elektronischen Geräten durch geschultes Personal verantwortlich zu überwachen.

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes verboten.

Setzen Sie das Gerät keinen hohen Temperaturen, Feuchtigkeit oder starken Vibrationen, sowie keiner mechanischer Belastung aus.

Ein Prüfen von Kabeln mit dem Leitungssuchgerät darf nur bis zu 48VDC bzw. 24VAC durchgeführt werden. Stellen Sie vor jeder Messung diese Spannungsgrenzen sicher (Lebensgefahr).

Produktbeschreibung

Das Leitungssuchgerät ist speziell für den schnellen Vororttest entwickelt worden. Getestet werden können Kabeldurchgang, Kabelbelegung sowie der Leitungsverlauf. Da das Gerät über eine Remote-Einheit verfügt, können die zu testenden Kabel / Kabelsysteme sowohl vor, als auch nach der Installation geprüft werden.

Pinbelegungen der einzelnen Systeme:

Pr2 Pr3 Pr-1 Pr4 1 2 3 4 5 6 7 8 EIA/TIA 568A

Pr3 Pr2 Pr1 Pr4 1 2 3 4 5 6 7 8 EIA/TIA 568B AT&T 258A

Pr3 Pr2 Pr1 1 2 3 4 5 6 USOC

Pr2 Pr1 1 2 3 4 5 6 7 8 Token Ring

Pr1 1 2 3 4 5 5 7 8 Pr2 ATM/TP-PMD

Pr1 1 2 3 4 5 6 7 8 10/100Base-T 1000Base-T

Lieferumfang

Net Probe (Detektor)

Net Toner (Signalgebereinheit)

Aufbewahrungstasche

Adapterstecker (RJ45-Stecker → F-Schraubbuchse)

Bedienungsanleitung

Ersatzspitze für Receiver

Bedienelemente (siehe Ausklappseite)

1 Net Probe (Signalempfänger/Detektor)
2 Prüfspitze
3 Umschalter für Lautsprecher/Ohrhörer-Betrieb
4 RJ45-Testbuchse
5 Ohrhörer-Klinkenbuchse 2,5 mm Mono
6 Testanschlüsse für Krokoklemmen (Prüfkontakte der RJ45-Buchse)

7 Batteriefach

8 Lautsprecher

9 Prüftaste

10 Lautstärkeregler für Signalwiedergabe

11 Optische Signalanzeige

12 Prüf-Leuchtdioden (LED) für Polaritätstest

13 LED-Anzeige für Batterieunterspannung

14 Umschalter für Telefontest/Signalverfolgung

15 Prüfadapter RJ45/F-Buchse

16 Net Toner (Signalgebereinheit)
17 LED-Anzeige für Batterieunterspannung
18 Druckschalter für Tonfrequenz (Hi / Lo)
19 Rückseitiges Batteriefach
20 Druckschalter zur Spannungsversorgung der Sprechfunktion
21 Prüfanzeige (Leitung 2, Leitung 1/Durchgang)
22 Umschalter für Prüfmodus
23 RJ45/RJ11-Testbuchse
24 Prüfklemmen (rot und schwarz)
25 Prüfstecker (RJ11 für modulare Telefonbuchsen)

Inbetriebnahme

Vor Inbetriebnahme sind sowohl der bestimmungs- gemäße Verwendungszweck, als auch die Sicherheitshinweise und technischen Daten zu beachten. Stellen Sie vor einer Inbetriebnahme sicher, dass das Gerät für den Anwendungszweck, für den es eingesetzt werden soll, geeignet ist.

Batterieeinbau/-wechsel

Zum Betrieb werden je zwei 9V-Blockbatterien benötigt (nicht beiliegend).

Öffnen Sie die jeweils rückseitigen Batteriefächer (7 und 19) der beiden Geräte, verbinden den Batterieclip polungsrichtig mit der Batterie und schließen das Fach wieder vorsichtig.

Erscheinen nach einiger Betriebszeit die Unterspannungs-LED's (LOW BATT 13/17), so ist ein Batteriewechsel durchzuführen. Dazu gehen Sie wie folgt vor:

Trennen Sie die entsprechenden Geräte von allen angeschlossenen Kabeln.

Öffnen Sie das Batteriefach (7/9).

Entfernen Sie die verbrauchte Batterie und legen Sie eine unverbrauchte Batterie gleichen Typs polungsrichtig ein.

Verwenden Sie nur Alkaline 9V- Blockbatterien. Diese sind Leistungsstärker und gewähren eine längere Betriebszeit als herkömmliche Zink-Kohle-Batterien.

Schließen Sie nach korrektem Einlegen der Batterie den Batteriefachdeckel.

Eine Falschpolung der Batterie führt unweigerlich zur Zerstörung des Gerätes!

Net-Toner (16)

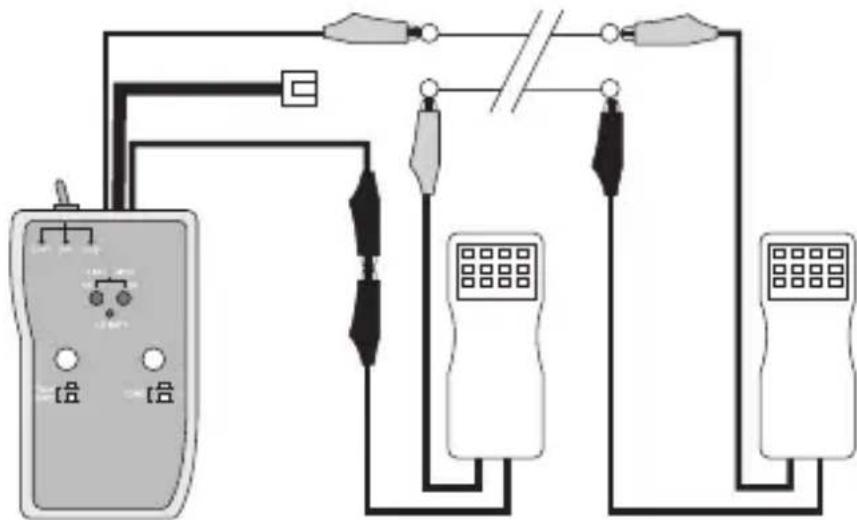

Spannungsquelle für Sprachverbindung

Der Net-Toner kann als Spannungsquelle für Sprechverbindungen zu Prüfzwecken verwendet werden.

Stellen Sie vor dem Anschluss sicher, dass die Leitungen spannungslos sind (Lebensgefahr!)

• Stellen Sie den Umschalter für den Prüfmodus (22) in die mittlere Position "OFF".
• Stellen Sie die Verbindung wie abgebildet mit den beiden Kroko-klemmen (24) und den Prüftelefonen her.
• Betätigen Sie den Druckschalter (20) bis dieser einrastet.
• Stellen Sie den Umschalter (22) nach links in Position "CONT/Talk".
  • Die beiden Prüftelefone werden nun mit Spannung versorgt.
• Bringen Sie nach Prüfende den Umschalter (22) wieder in die mittlere Position "OFF".

Durchgangsprüfung allgemein

Der Net-Toner kann als optischer Durchgangsprüfer verwendet werden.

Stellen Sie vor dem Anschluss sicher, dass die Leitungen spannungslos sind (Lebensgefahr!)

• Stellen Sie den Umschalter für den Prüfmodus (22) in die mittlere Position "OFF".
• Verbinden Sie die beiden Prüfklemmen (24) mit dem zu prüfendem Kabel.
• Stellen Sie den Umschalter (22) nach links in Position "CONT/Talk". Der Druckschalter (20) darf nicht gedrückt sein.
• Die grüne LED-Anzeige (21, Line2/Continuity) zeigt den Durchgangsstatus an:
  Hellleuchtend = kleiner Leitungswiderstand Mäßig leuchtend = hoher Leitungswiderstand Kein Leuchten = unterbrochener Stromkreis
• Bringen Sie nach Prüfende den Umschalter (22) wieder in die mittlere Position "OFF".

Liegen die zu testenden Leitungsenden örtlich zu weit auseinander, verwenden Sie dazu eine zweite Referenz-ader als Rückweg. Verdrahten Sie diese beiden Leitungen am weit entfernten Ende.

Durchgangsprüfung an Koax-Kabeln

In gleicher Weise können Koax-Kabel auf Funktion/Beschädigung hin überprüft werden.

Stellen Sie vor dem Anschluss sicher, dass die Leitungen spannungslos sind (Lebensgefahr!)

• Stellen Sie den Umschalter für den Prüfmodus (22) in die mittlere Position "OFF".
• Verbinden Sie die beiden Prüfklemmen (24) mit dem zu prüfendem Kabel.
• Stellen Sie den Umschalter (22) nach links in Position "CONT/Talk". Der Druckschalter (20) darf nicht gedrückt sein.
  • Die grüne LED-Anzeige (21, Line2/Continuity) zeigt den Durchgangsstatus an
• Terminierte Koax-Kabel: verbinden Sie die rote Prüfleitung (24) mit dem Innenleiter und die schwarze Prüfleitung mit dem Außenleiter/Schirmung. Die Anzeige (21) muss leuchten.
• Offene Koax-Kabel: Stellen Sie die Prüfverbindung wie bei terminierten Kabeln her. Die Anzeige (21) darf nicht leuchten.
• Bringen Sie nach Prüfende den Umschalter (22) wieder in die mittlere Position "OFF".

Polaritätstest an Telefonleitungen

Telefonleitungen können mit dem Net-Toner auf korrekte Polarität geprüft werden. Der Net-Toner kann zwei Anschlussstandards prüfen; Line 1 = Kontakte 4/5 oder Line2 = Kontakte 3/6

Stellen Sie vor dem Anschluss sicher, dass die Spannung auf den Leitungen nicht größer als 48VDC oder 24VAC sind (Lebensgefahr!).

- Stellen Sie den Umschalter für den Prüfmodus (22) in die mittlere Position "OFF".

• Verbinden Sie ein optionales Testkabel mit Modular-Stecker (RJ11/RJ45) mit der zu testenden Telefondose und der Testbuchse (23) oder
• Stellen Sie die Testverbindung mit den beiden Prüfklemmen (24) her. Die rote Prüfklemme an den Minuskontakt und die schwarze Prüfklemme an den Pluskontakt.
• Die Anzeige erfolgt über die entsprechende Line-LED (21) welche für Ihren Standard zutrifft in drei unterschiedlichen Farben: Grün = Normal, Rot = Verpolt, Gelb = Wechselspannung.

Überprüfen der Telefonleitung

Telefonleitungen können mit dem Net-Toner auf Funktion geprüft werden. Sie benötigen dazu einen zweiten Telefonanschluss (z.B. ein GSM-Handy).

Stellen Sie vor dem Anschluss sicher, dass die Spannung auf den Leitungen nicht größer als 48VDC oder 24VAC ist (Lebensgefahr!).

• Stellen Sie den Umschalter für den Prüfmodus (22) in die mittlere Position "OFF".
• Verbinden Sie ein optionales Testkabel mit Modular-Stecker (RJ11/RJ45) mit der zu testenden Telefondose und der Testbuchse (23) oder
• Stellen Sie die Testverbindung mit den beiden Prüfklemmen (24) her. Die rote Prüfklemme an den Minuskontakt und die schwarze Prüfklemme an den Pluskontakt.
• Wählen Sie am zweiten Telefonanschluss die Nummer des zu prüfenden Anschlusses.
• Das "klingeln" wird bei korrekter Installation durch das rot/grüne blinken der Line 1-LED (21) angezeigt.
• Stellen Sie den Umschalter für den Prüfmodus (22) in die linke Position "CONT", so wird das Klingeln unterbrochen.
• Bringen Sie nach Prüfende den Umschalter (22) wieder in die mittlere Position "OFF".

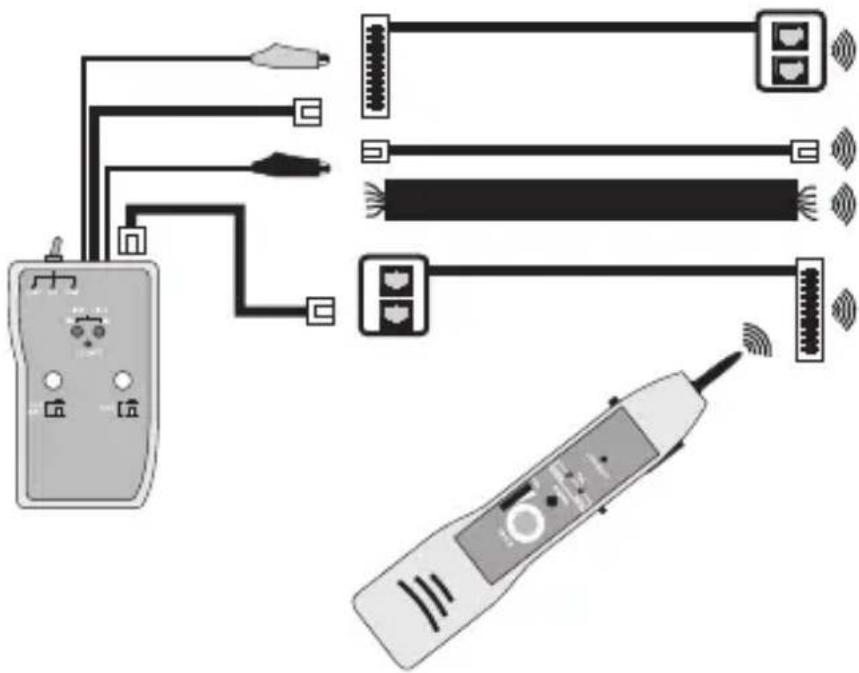

Senden eines Prüfsignals zur Leitungsverfolgung

Der Net-Toner stellt in Verbindung mit dem Net-Probe ein leistungsstarkes Leitungsverfolgungs- und Adernidentifikationssystem dar. Der Net-Toner arbeitet als Signalgeber und der Net-Probe als Signalempfänger.

Stellen Sie vor dem Anschluss sicher, dass die Leitungen spannungslos sind (Lebensgefahr!).

• Stellen Sie den Umschalter für den Prüfmodus (22) in die mittlere Position "OFF".
• Das Signal wird beim Prüfen über alle Anschlüsse und Buchsen (23/24/25) ausgegeben. Stellen Sie die entsprechende Verbindung her.

Um das Prüfsignal auf den Leitungen zu verstärken, kontaktieren Sie die schwarze Krokoklemme mit der Masse des zu Prüfenden Kabels.

• Bei Prüfung von Koax-Systemen (F-Steckernorm) kann der Prüfadapter (15) verwendet werden. Stecken Sie diesen in die Prüfbuchse (23).
• Stellen Sie den Umschalter (22) nach rechts in Position "TONE".
• Die Signalfrequenz kann mit dem Druckschalter (18) umgeschaltet werden (Hi/Lo).
  • Die Anzeige-LED's (21) leuchten schwach orange auf.
• Zur Identifikation folgen Sie den Anweisungen im nächsten Kapitel des Net-Probe
• Bringen Sie nach Prüfende den Umschalter (22) wieder in die mittlere Position "OFF".

Leitungsverfolgung / Identifikation

Mit dem Net-Probe kann das Prüfsignal, welches vom Net-Toner ausgesendet wird, empfangen werden. Das Empfangene Signal wird über den eingebauten Lautsprecher (8) wiedergegeben.

In lauter Umgebung kann ein optionaler Mono-Ohrhörer mit 2,5mm Klinkenstecker am Net-Probe (Buchse 5) angesteckt werden. Um diesen Ausgang zu aktivieren, stellen Sie den Schiebeschalter (3) auf Position "EAR".

Verwenden Sie den Net-Probe nicht an Leitungen, an denen Spannungen größer 24V AC / 48 VDC vorhanden sind oder sein können (Lebensgefahr!). Stellen Sie dieses vor Prüfbeginn sicher.

Zur Signalverfolgung gehen Sie wie folgt vor:

• Schieben Sie den seitlichen Schalter (14) in Position "TRACE" für Signalverfolgung.
• Drücken Sie die Prüftaste (9) und der Net-Probe wird aktiv. Halten Sie während der Leitungsverfolgung diese gedrückt.
  • Die Signalisierung erfolgt optisch über die Signalanzeige (11) und akustisch über den Lautsprecher (8)
• Stellen Sie am Lautstärkeregler (10) die gewünschte Signallautstärke ein.
• Führen Sie die Prüfspitze (2) beginnend vom Signalgeber (16) parallel am Leitungsverlauf entlang. Die Lautstärke muss bei korrekter Leitungsverfolgung gleich bleiben.

• Möchten Sie ein bestimmtes Kabelende identifizieren, so stehen Ihnen drei Prüfmöglichkeiten zur Auswahl.

• Berührungslose Suche mit der Prüfspitze (2)

• Kontaktierte Suche über die seitliche RJ45-Buchse (4)
• Kontaktierte Suche über die rückseitigen Kontakte (6)

Leitungstest bei analogen Telefonleitungen

Am Net-Probe können auch analoge Telefonleitungen auf deren Zustand hin überprüft werden.

Der Status wird über zwei Leuchtdioden angezeigt.

Verwenden Sie den Net-Probe nicht an Leitungen, an denen Spannungen größer 24V AC / 48 VDC vorhanden sind oder sein können (Lebensgefahr!). Stellen Sie dieses vor Prüfbeginn sicher.

Zum Leitungstest gehen Sie wie folgt vor:

• Schieben Sie den seitlichen Schalter (14) in Position "TEL" für Telefonleitungstest.

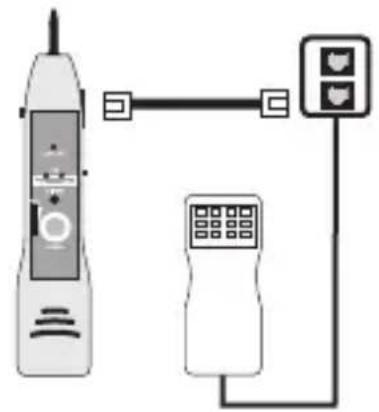

• Verbinden Sie den Net-Probe über die eingebaute RJ45-Buchse (4) mit einem optionalen RJ11/RJ45-Verbindungskabel und einer Telefonsteckdose oder
• Verbinden Sie die beiden Telefonleitungen mit den rückseitigen Testanschlüssen (6) La auf - / Lb auf +.
  • Die Prüftaste (9) darf nicht gedrückt werden.

• Die Statusanzeigen haben folgende Bedeutung: Die grüne LED leuchtet: Spannung ist vorhanden, Polarität ist richtig.

Die grüne und gelbe LED leuchtet: Wechselspannung liegt an.

Die gelbe LED leuchtet: Die Polarität ist falsch

Die grüne und gelbe LED blinken: Es liegt Klingelspannung an.

Entsorgung von gebrauchten Batterien/Akkus!

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt!

Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen.

Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden!

Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz!

Betreiben Sie die Prüfgerät auf keinen Fall im geöffneten Zustand. Lassen Sie keine verbrauchten Batterien im Gerät, da selbst auslaufgeschützte Batterien korrodieren können und dadurch Chemikalien freigesetzt werden können, welche Ihrer Gesundheit schaden bzw. das Batteriefach zerstören.

Batterien gehören nicht in Kinderhände. Werfen Sie keine Batterien ins Feuer. Es besteht Explosionsgefahr.

Reinigung und Wartung

Zur äußerlichen Reinigung des Gerätes nehmen Sie ein sauberes, fusselfreies, antistatisches Reinigungstuch ohne scheuernde, chemische und Lösungsmittelhaltige Reinigungsmittel.

Die Prüfspitze des Net-Probe kann bei starker Abnützung gegen eine neue ausgetauscht werden.

Zum Auswechseln gehen Sie wie folgt vor:

• Drehen Sie die Spitze von vorne gesehen entgegen dem Uhrzeigersinn aus der Fassung.
• Setzen Sie die beiliegende Ersatzspitze ein und drehen die neue Spitze handfest bis zum Anschlag.
• Der Net-Probe ist wieder Einsatzbereit.

Entsorgung

Ist eine Reparatur der defekten Geräte nicht mehr möglich, so entsorgen Sie die unbrauchbar gewordenen Leitungstester gemäß den geltenden gesetzlichen Vorschriften.

Technische Daten

	Net-Toner Net-Probe
Spannungsversorgung 9V Blockbatterie 9V Blockbatterie
Stromaufnahme max. 17 mA max. 50 mA
Spannungsschutz 48VDC / 24VAC 48VDC / 24VAC
Signalfrequenz Hi alternierend500 – 781 HzLo alternierend446 - 657 Hz
Spannung für 9V bei 600 OhmSprachverbindung
Signallautstärke 30 dB
Widerstand der 30 OhmPrüfspitze (Kunststoffspitze)
Abmessungen 125 x 68 x 26 210 x 40 x 28(LxBxH in mm)
Masse (ohne Batterie) 120g 90 g
Arbeitsumgebung 0°C bis 40°C

GB Introduction

Dear Customer,
