RB6061 - Detektor IFM - Kostenlose Bedienungsanleitung

Produkttyp	Inkrementalgeber
Marke	IFM
Modell	RB6061
Versorgungsspannung	5 V DC oder 10…30 V DC (je nach Version)
Schrittzahl (Impulse pro Umdrehung)	Laut Etikett
Impulsfrequenz	300 kHz (5-V-Version) / 160 kHz (10…30-V-Version)
Max. mechanische Drehzahl	10.000 U/min
Max. elektrische Drehzahl	(f_ / Z) × 60 (f_ in Hz, Z = Schrittzahl)
Ausgangstyp	TTL (20 mA) für 5 V / HTL (50 mA) für 10…30 V
Ausgangsschutz	Kurzschlussgeschützt
Anschluss	Geschirmtes Kabel, max. Länge 100 m (5 V) / 200 m (10…30 V)
Mindestabstand zu Störquellen	0,2 m
Betriebstemperatur	Nicht angegeben, aber industrieller Standard
Schutzart	Nicht angegeben, aber typischerweise IP65 für Geber
Hauptfunktionen	Umwandlung von Drehbewegung in elektrische Impulse; Messung von Linearbewegungen und Winkeln; Positionserfassung
Montage	Montage mit flexiblem Kupplung; für lineare Messung, Flansch auf gefederter Basis verwenden
Wartung und Reinigung	Mit trockenem Tuch reinigen; Stöße auf die Welle vermeiden; keine abrasiven Werkzeuge verwenden
Sicherheit	Anlage vor Montage oder Anschluss spannungsfrei schalten; elektrische Vorschriften beachten
Ersatzteile und Reparaturfähigkeit	Keine Ersatzteile mitgeliefert; bei Reparatur IFM kontaktieren
Allgemeine Informationen	Inkrementalgeber für industrielle Anwendungen; Verwendung mit kompatiblem Elektronikmodul; Referenz U8V 10 08 70596 006

Häufig gestellte Fragen - RB6061 IFM

Wie hoch ist die Versorgungsspannung des Inkrementalgebers RB6061?

Die Versorgungsspannung beträgt 5 V DC oder 10…30 V DC je nach Version, die auf dem Etikett angegeben ist.

Wie hoch ist die maximale Impulsfrequenz?

Die Impulsfrequenz beträgt 300 kHz für die 5-V-Version und 160 kHz für die 10…30-V-Version.

Wie hoch ist die maximale Drehzahl?

Die maximale mechanische Drehzahl beträgt 10.000 U/min. Die elektrische Drehzahl hängt von der Frequenz und der Schrittzahl ab: (Frequenz in Hz / Schrittzahl) × 60.

Wie schließe ich den Geber an?

Verwenden Sie ein geschirmtes Kabel. Die maximale Länge beträgt 100 m für die 5-V-Version und 200 m für die 10…30-V-Version. Schließen Sie die Abschirmung an Erde an. Schalten Sie die Anlage vor dem Anschluss spannungsfrei.

Welche Ausgangssignale gibt es?

5-V-Version: TTL-Ausgang 20 mA. 10…30-V-Version: HTL-Ausgang 50 mA, kurzschlussgeschützt.

Wie montiere ich den Geber richtig?

Verwenden Sie eine flexible Kupplung zwischen Geber und Motor. Für lineare Messungen mit Zahnrad und Zahnstange montieren Sie den Flansch auf einer gefederten Basis. Vermeiden Sie Stöße auf die Welle.

Was bedeutet die Schrittzahl?

Die Schrittzahl entspricht der Anzahl der Impulse pro Umdrehung. Sie ist auf dem Etikett des Gebers angegeben. Sie bestimmt die Winkelauflösung.

Wie warte ich den Geber?

Reinigen Sie die Außenseite mit einem trockenen Tuch. Vermeiden Sie mechanische Stöße und abrasive Werkzeuge. Das Gerät nicht zerlegen.

Welche Sicherheitsvorkehrungen sind zu beachten?

Schalten Sie vor jedem Eingriff immer die Stromversorgung ab. Halten Sie den Mindestabstand zu Störquellen (0,2 m) ein. Schließen Sie die Abschirmung an Erde an.

Wo finde ich die vollständige Anleitung?

Die vollständige Anleitung ist kostenlos im PDF-Format auf notice-facile.com für den IFM RB6061 erhältlich.

BEDIENUNGSANLEITUNG RB6061 IFM

Bestimmungsgemäße Verwendung

Der Drehgeber wandelt Drehbewegungen in Impulsfolgen. Mit ihnen lassen sich Wegstrecken und Winkelbewegungen messen und Positionen bestimmen.

• Versorgungsspannung und Strichzahl (Impulse pro Umdrehung/“pulses”) laut Typenschild
• Impulsfrequenz 300 kHz (5 V Version) und 160 kHz (10...30 V Version)
  • Max. Drehzahl mechanisch: 10 000 U / min
  • Max. Drehzahl elektrisch (in U / min): (f_max / Z) * 60

(f_max = Impulsfrequenz des Drehgebers oder max. Eingangsfrequenz der Folgeelektronik in Hz; Z = Strichzahl)

- Ausgänge kurzschlussfest gegen U_N und U_P<60 s

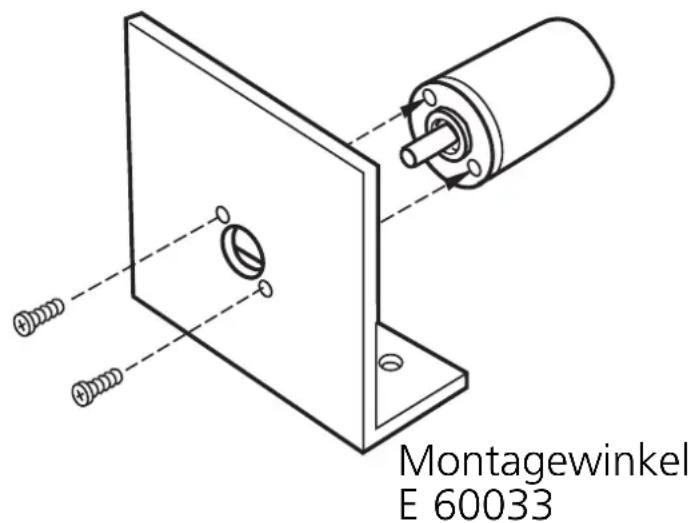

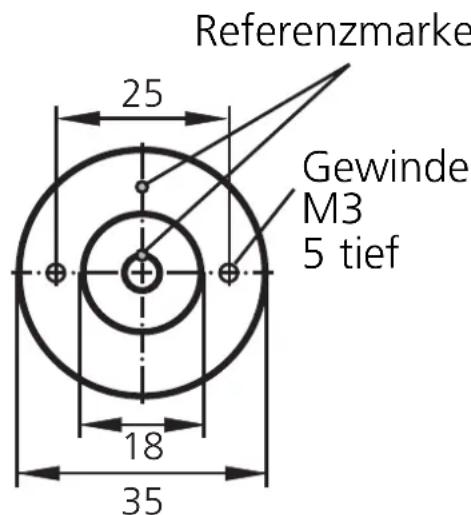

Montage

Schalten Sie die Anlage spannungsfrei. Der Antrieb darf während der Montage nicht in Betrieb gesetzt werden.

Drehgeber und Antrieb sollten durch eine flexible Kupplung verbunden werden, um Wellen- und Lagerschäden zu vermeiden.

Bei Wegmessung mit Ritzel und Zahnstange sollte der Befestigungswinkel auf ein federndes Unterteil montiert werden. Bei Wegmessung mit Messrad sollten Drehgeber und Messrad am Ende eines flexiblen gelagerten Hebels montiert werden.

Nicht auf die Welle schlagen; Welle nicht mit Feile oder ähnlich-chem Werkzeug behandeln: Zerstörungsgefahr!

Elektrischer Anschluss

Schalten Sie die Anlage spannungsfrei bevor Sie Kabel- oder Steckerverbindungen verbinden oder lösen!

Schließen Sie das Gerät gemäß der Anschlussbelegung auf der Gehäusekappe an.

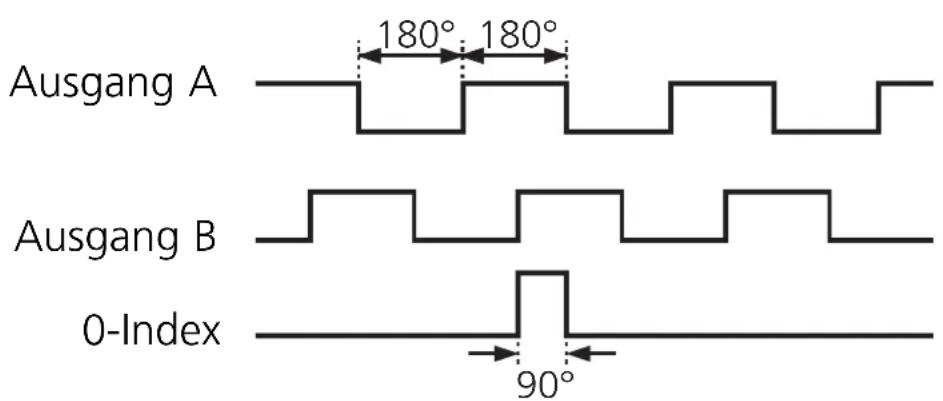

Ausgangssignale:

5 V Version: TTL-Ausgang, 20 mA

10...30 V Version: HTL-Ausgang, 50 mA, kurzschlussfest

Verlängerung mit abgeschirmtem Verlängerungskabel; max. Länge 100 m (5 V Version); 200 m (10...30 V Version).

Getrennt von Störquellen verlegen (Mindestabstand ca. 0,2 m). Gehäuse von Drehgeber, Verbindungsstecker / Klemmkasten und Auswerteelektronik über den Schirm miteinander verbinden und erden.
