Produkttyp	Verstärker für Lichtwellenleiter
Modell	OB5028
Marke	IFM
Serie	efector200®
Anwendung	Berührungslose Erkennung von Objekten und Materialien mit Schaltsignal
Kompatibilität Lichtwellenleiter	Nur ifm Lichtwellenleiter Form FE-50 und FT-50
Reichweite	Abhängig vom verwendeten Lichtwellenleiter
Impulsverlängerung	0 oder einstellbar von 2 bis 90 ms
LED-Anzeigen	Grüne LEDs: Reservekapazität oder Signalstärke; rote LED: unsicherer Empfangsbereich; gelbe LED: Schaltzustand
Montage	Auf DIN-Schiene (Normprofil) oder Montagevorrichtung
Elektrischer Anschluss	Über Kabel, Adern: BN (braun), BU (blau), BK (schwarz), VT (violett)
Betriebsspannung	10-30 V DC
Ausgang	Schaltausgang (Transistor) + Diagnoseausgang
Diagnoseausgangsbelastung	max. 10 mA
Schutzart	IP65 (bei geschlossenem Deckel)
Einstellungen	Automatisch und manuell des Schaltschwellwerts
Programmierfunktionen	Schwellwerteinstellung (auto/manuell), Impulsverlängerung
Wartung und Reinigung	Deckel nach Einstellung schließen; Lichtwellenleiter bei Verschmutzung reinigen
Sicherheit	Anlage vor elektrischem Anschluss spannungsfrei schalten
Ersatzteile und Reparierbarkeit	Kompatible Lichtwellenleiter: FE-50 und FT-50; keine weiteren Ersatzteile angegeben
Allgemeine Informationen	Bedienungsanleitung enthalten; Garantie und Support über IFM

Häufig gestellte Fragen - OB5028 IFM

Wie montiere ich den Verstärker OB5028?

Montieren Sie das Gerät auf einer Standard-DIN-Schiene oder mit einer Montagevorrichtung. Stellen Sie sicher, dass es fest sitzt.

Welche Arten von Lichtwellenleitern sind kompatibel?

Nur ifm Lichtwellenleiter der Form FE-50 (Einweg) und FT-50 (Direktreflexion) sind kompatibel.

Wie schließe ich den Verstärker elektrisch an?

Schalten Sie die Anlage spannungsfrei. Schließen Sie die Adern nach Farben an: BN (braun) = Versorgung +, BU (blau) = 0V, BK (schwarz) = Ausgang, VT (violett) = Diagnose oder Programmierung. Befolgen Sie das Etikett.

Wie führe ich eine automatische Schaltschwelleneinstellung durch?

Bei beweglichen Objekten drücken Sie T1, bis die LED-Leiste blinkt. Lassen Sie die Objekte vorbeilaufen, drücken Sie zweimal zur Bestätigung. Bei unbeweglichen Objekten drücken Sie T1, platzieren Sie das Objekt, drücken Sie, entfernen Sie das Objekt, drücken Sie.

Was tun, wenn die automatische Einstellung fehlschlägt?

Wenn die LED-Leiste nach Schritt 3 blinkt, konnte der Schwellwert nicht eingestellt werden (Objekt-/Hintergrundsignal zu nah). Wechseln Sie zur manuellen Einstellung.

Wie stelle ich den Schaltschwellwert manuell ein?

Drücken Sie T1+T2, bis die grüne LED blinkt. Messen Sie Objekt und Hintergrund, stellen Sie dann mit den Tasten '+' oder '-' den Schwellwert in die Mitte. Bestätigen Sie durch erneutes Drücken von T1+T2.

Wie stelle ich die Impulsverlängerung ein?

Drücken Sie T2, bis die gelbe und grüne LED blinken. Verwenden Sie '+' oder '-' zur Einstellung der Dauer (1 Klick ≈ 1 ms). Warten Sie 10 Sekunden zur Bestätigung.

Was bedeutet die leuchtende rote LED?

Die rote LED zeigt einen unsicheren Empfangsbereich an, oft aufgrund falscher Einstellung oder Verschmutzung der Lichtwellenleiter. Reinigen Sie die Lichtwellenleiter und überprüfen Sie die Einstellungen.

Wie interpretiere ich schnelles Blinken der LED-Leiste?

Schnelles Blinken zeigt einen Kurzschluss am Schaltausgang an. Langsames Blinken signalisiert einen internen Fehler. Konsultieren Sie die Anleitung zur Fehlerbehebung.

Welche Wartung ist für den Verstärker erforderlich?

Schließen Sie nach jeder Einstellung den Deckel, um die Schutzart IP65 zu gewährleisten. Überprüfen Sie regelmäßig die einwandfreie Funktion. Reinigen Sie die Lichtwellenleiter, wenn die rote LED leuchtet.

BEDIENUNGSANLEITUNG OB5028 IFM

Schaltverstärker für Fiberoptik OBF Switching amplifier for fibre optics OBF

Bestimmungsgemäße Verwendung 3

Bedien- und Anzeigeelemente 3

Montage 4

Adaptieren der Lichtleiter 4

Elektrischer Anschluß 4

Schaltschwelle automatisch einstellen (1) 5

Schaltschwelle automatisch einstellen (2) 6

Schaltschwelle manuell einstellen (1) 7

Schaltschwelle manuell einstellen (2) 8

Einstellen der Impulsverlängerung 9

Betrieb 9

English

Intended use 10

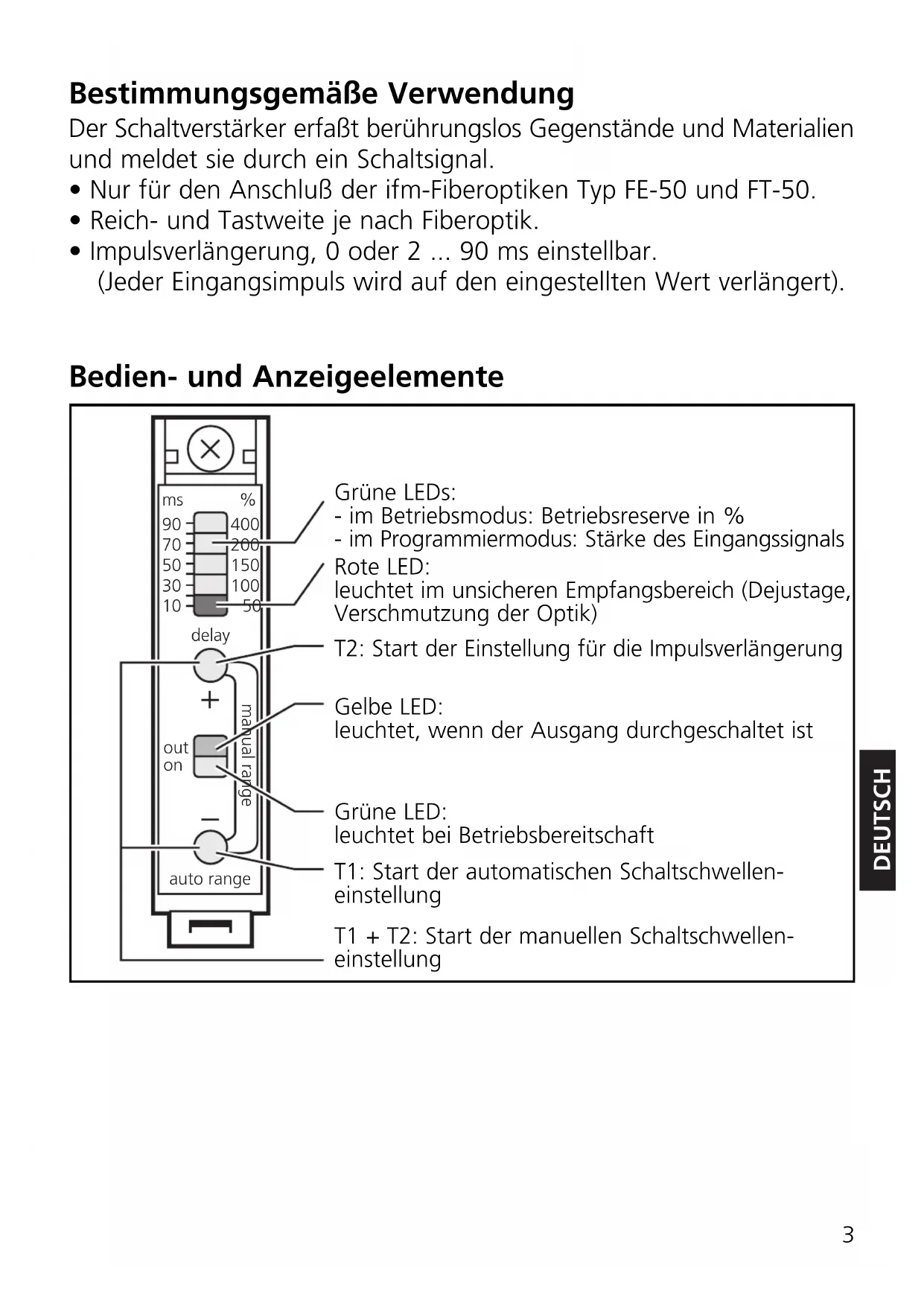

Bestimmungsgemäße Verwendung

Der Schaltverstärker erfaßt berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

• Nur für den Anschluß der ifm-Fiberoptiken Typ FE-50 und FT-50.
• Reich- und Tastweite je nach Fiberoptik.
• Impulsverlängerung, 0 oder 2 ... 90 ms einstellbar.

(Jeder Eingangsimpuls wird auf den eingestellten Wert verlängert).

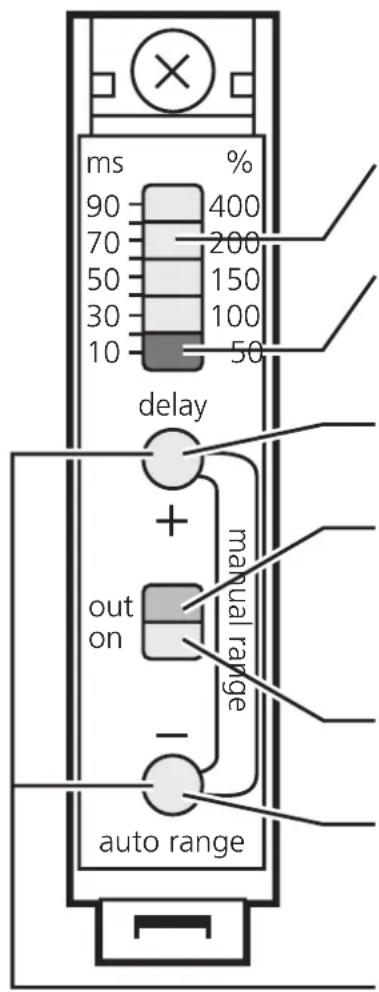

Bedien- und Anzeigeelemente

Grüne LEDs:

• im Betriebsmodus: Betriebsreserve in %
• im Programmiermodus: Stärke des Eingangssignals

Rote LED:

leuchtet im unsicheren Empfangsbereich (Dejustage, Verschmutzung der Optik)

T2: Start der Einstellung für die Impulsverlängerung

Gelbe LED:

leuchtet, wenn der Ausgang durchgeschaltet ist

Grüne LED:

leuchtet bei Betriebsbereitschaft

T1: Start der automatischen Schaltschwelleneinstellung

T1 + T2: Start der manuellen Schaltschwelleneinstellung

Montage

Befestigen Sie das Gerät auf einer Normschiene oder mit Hilfe einer Montagehalterung.

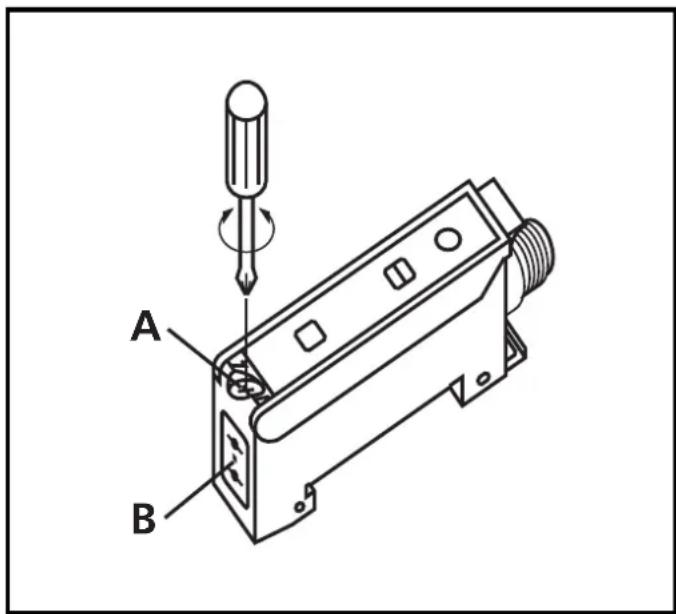

Adaptieren der Lichtleiter:

1. Lösen Sie die Schraube A.
2. Schieben Sie die Lichtleiter in die Sensoröffnungen B bis zum Anschlag und halten Sie sie fest.
3. Ziehen Sie die Schraube A an.

Liegen die Lichtleiter nicht an den internen Scheiben an, verringert sich die Reich-/Tastweite.

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei und schließen Sie das Gerät an (s. letzte Seite oder Typaufkleber).

• Adernfarben bei Kabelgeräten: BN = braun, BU = blau, BK = schwarz, VT = violett.
• Programmieren der Ausgangsfunktion durch Anschlußbelegung (s. letzte Seite oder Typaufkleber).
• Belastung des Funktionskontroll-Ausgangs (fc-output): max. 10mA.

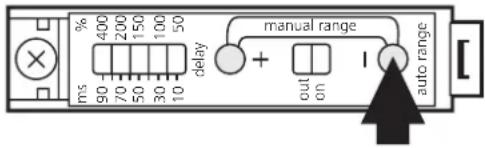

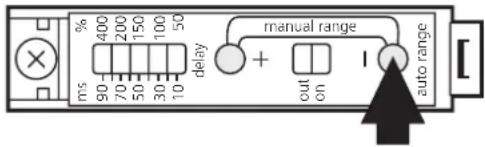

Schaltschwelle automatisch einstellen (1)

• Objekte bewegen sich durch den Erfassungsbereich der Optik
• Lichttaster-Optik (FT ...) und Einweg-Optik (FE ...)

Das Gerät erfaßt Eingangssignale verschiedener Intensität in beliebiger Reihenfolge und berechnet die optimale Schaltschwelle.

1

Lassen Sie die Objekte durch den Erfassungsbereich der Optik laufen.Drücken Sie, bis LED-Kette blinkt.

→

LEDs gelb und grün blinken im Wechsel (= Gerät ist im Programmiermodus).

2

Drücken Sie 1 mal.

LEDs gelb und grün verlöschen kurzzeitig, blinken dann wieder im Wechsel.

3	Drücken Sie 1 mal.		[XXW8] LEDs gelb und grün verlöschen kurzzeitig,
			danach leuchtet die grüne LED (= das Gerät ist im Betriebszustand).

Ist die Einstellung der Schaltschwelle nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark), blinkt die LED-Kette nach Schritt 3. Danach geht das Gerät mit unveränderter Schaltschwelle in den Betriebsmodus über.

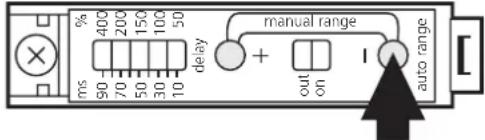

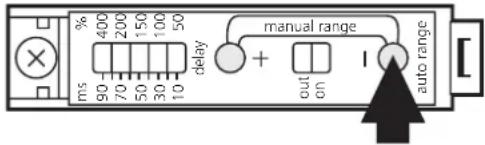

Schaltschwelle automatisch einstellen (2)

• Statische Objekte
• Lichttaster-Optik (FT ...) und Einweg-Optik (FE ...)

Das Gerät erfaßt Eingangssignale verschiedener Intensität in beliebiger Reihenfolge und berechnet die optimale Schaltschwelle.

1

Drücken Sie, bis LED-Kette blinkt.

LEDs gelb und grün blinken im Wechsel (= Gerät ist im Programmiermodus).

2

Plazieren Sie das Objekt im Erfassungsbereich der Optik.*Drücken Sie 1 mal.

LEDs gelb und grün verlöschen kurzzeitig, blinken dann wieder im Wechsel.

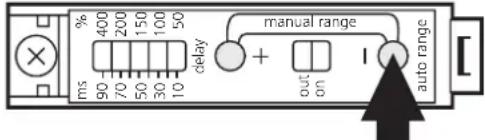

3	Entfernen Sie das Objekt aus dem Erfassungsbereich der Optik.* Drücken Sie 1 mal.		LEDs gelb und grün verlöschen kurzzeitig,
			danach leuchtet die grüne LED (= das Gerät ist im Betriebszustand).

*Sie können auch in umgekehrter Reihenfolge vorgehen: Zuerst ohne Objekt messen, dann mit Objekt.

Ist die Einstellung der Schaltschwelle nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark), blinkt die LED-Kette nach Schritt 3. Danach geht das Gerät mit unveränderter Schaltschwelle in den Betriebsmodus über.

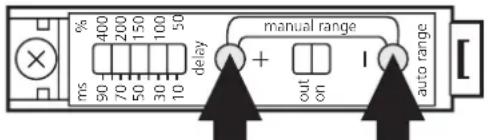

Schaltschwelle manuell einstellen (1)

- Statische Objekte / Lichttaster-Optik (FT ...)

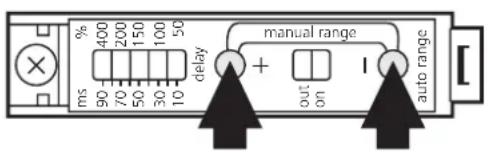

1	Drücken Sie, bis LED-Kette blinkt.		LED grün blinkt,LED gelb zeigtSchaltzustand(= Gerät ist imProgrammiermodus).
2	Plazieren Sie das Objekt imErfassungsbereich der Optik.		Objektsignal wird gemessen undangezeigt (= Kette der schwachleuchtenden LEDs);hell blinkende LED = aktuelleSchaltschwelle.
3	Entfernen Sie das Objekt ausdem Erfassungsbereich der Optik.		Hintergrundsignal wird gemessenund angezeigt (= Kette derschwach leuchtenden LEDs).
4	Drücken Sie die Tasten “+” oder“-”, bis die Schaltschwelle in derMitte zwischen Hintergrundsignalund Objektsignal liegt;(hier Schaltschwelle verringern).

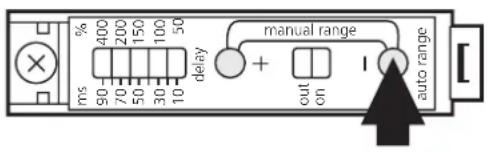

5	Drücken Sie, bis LED-Kette blinkt.		LED grün leuchtet(= Gerät ist imBetriebszustand).

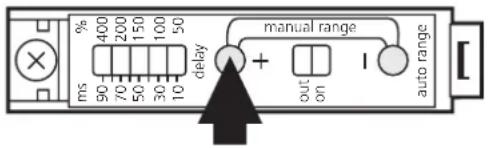

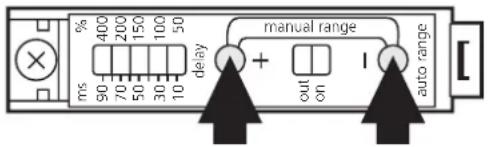

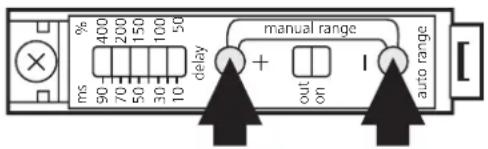

Schaltschwelle manuell einstellen (2)

- Statische Objekte / Einweg-Optik (FE ...)

1	Drücken Sie, bis LED-Kette blinkt.			LED grün blinktLED gelb zeigtSchaltzustand(= Gerät ist imProgrammiermodus).
2	Drücken Sie die Taste “-”, bis die LED-Kette die niedrigste Schalt-schwelle anzeigt.

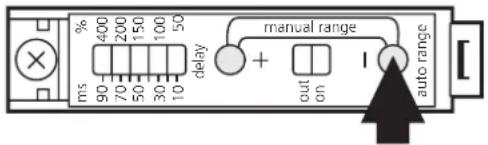

3	Plazieren Sie das Objekt im Erfassungsbereich der Optik.Drücken Sie die Taste “+”, bis das Gerät schaltet (LED gelb leuchtet auf oder verlischt).			oderouton
4	Drücken Sie, bis LED-Kette blinkt.			LED grün leuchtet(= das Gerät ist imBetriebszustand).

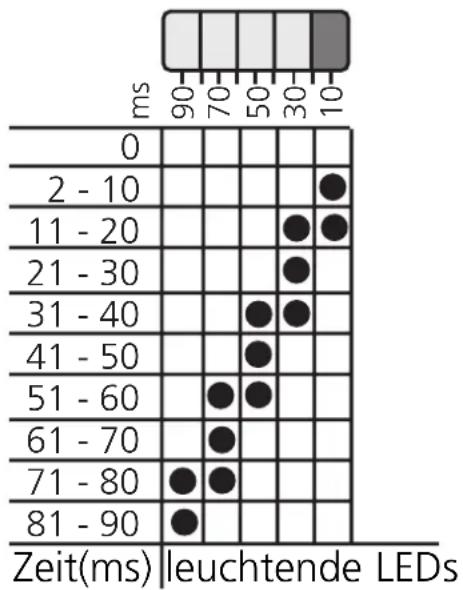

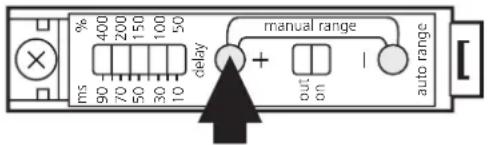

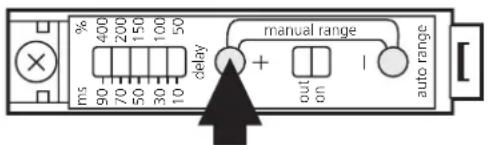

Einstellen der Impulsverlängerung

1	Drücken Sie, bis LED-Kette blinkt.			LEDs gelb und grün blinken im Wechsel (= Gerät ist im Programmiermodus).
2	Drücken Sie die Taste “+” oder “-”, um die gewünschte Verzögerungszeit einzustellen (hier: Verzögerungszeit erhöhen).Tastendruck entspricht ca. 1ms; Schnellauf: Taste gedrückt halten.
3	Warten Sie ca. 10s lang.		out on	LED grün leuchtet (=Gerät ist im Betriebszustand).

Betrieb

Öffnen Sie den Gehäusedeckel nur zum Einstellen. Schließen Sie ihn nach der Einstellung, um Schutzart IP 65 zu erhalten.

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs und durch Funktionskontroll-Ausgang:

• Rote LED leuchtet: Störung bei der Objekterfassung (mangelhafte Objekterkennung; Dejustage; Verschmutzung der Optik).
• LED-Kette blinkt schnell bei Kurzschluß des Schaltausgangs, langsam bei interner Störung.

Der Funktionskontroll-Ausgang ist geschaltet bei:

• Störung der Objekterfassung (mangelhafte Objekterkennung; Dejustierung, Verschmutzung der Optik); automatisch zurückgesetzt, wenn die Störung beseitigt ist.
• Kurzschluß des Schaltausgangs; automatisch zurückgesetzt ca. 4 sec nach Beseitigung der Störung.

Intended use

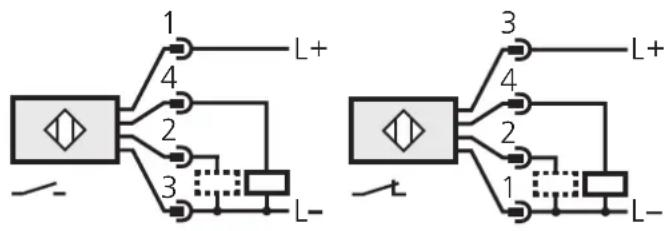

Anschlußschema / Wiring / Schéma de branchement

DC PNP + Fiberoptik FT... / + fibre optic FT... / + fibre optique FT...
