Produkttyp	Durchflussregler (Detektor)
Marke	IFM
Modell	SI0513
Spannungsversorgung	20...36 V DC
Ausgangsstrom	400 mA, kurzschlussfest, überlast- und verpolungsgeschützt
Spannungsabfall	2,5 V
Messbereich (Flüssigkeiten)	3...300 cm/s
Messbereich (Gase)	200...3000 cm/s
Fluidtemperatur (Flüssigkeiten)	-25...+80 °C
Fluidtemperatur (Gase)	-25...+80 °C
Umgebungstemperatur	-25...+80 °C
Schutzart	IP 67
Maximaler Druck	30 bar
Ansprechzeit	1...10 s
Einschaltverzögerung	15 s
Anschluss	Stecker M12, Gewinde M18x1,5
Hauptfunktionen	HI-Teach, LO-Teach, Schaltschwelleneinstellung, Überwachung von übermäßigem Durchfluss, Fernbedienung, Sperren/Entsperren
Anzeige	LED-Leisten grün, orange und rot für Durchfluss, Schwellwert und Fehler
Wartung	Sonde mit einem weichen Tuch reinigen; für Kalkablagerungen ein Essigprodukt verwenden
Sondenmaterial	Edelstahl (nicht spezifiziert), O-Ring FPM 8x1,5

Häufig gestellte Fragen - SI0513 IFM

Wie führe ich die HI-Teach-Einstellung durch?

Stellen Sie sicher, dass der Fluiddurchfluss den gewünschten Maximalwert hat. Drücken Sie die Taste Learn/Set länger als 5 Sekunden und weniger als 10 Sekunden. Die grünen LEDs blinken, dann leuchtet die Leiste von links nach rechts auf. Lassen Sie die Taste los, sobald die ersten LEDs aufleuchten. Das Gerät speichert den maximalen Durchfluss.

Wie stelle ich die Schaltschwelle ein?

Drücken Sie kurz Mode/Enter. Die aktuelle Schwelle wird angezeigt: LED leuchtet für Grobeinstellung, LED blinkt für Feineinstellung. Drücken Sie die Taste Learn/Set länger als 5 Sekunden, um die Schwelle zu erhöhen; drücken Sie mehrmals für eine schrittweise Erhöhung. Bestätigen Sie mit Mode/Enter.

Was ist zu tun, wenn das Gerät blinkende rote LEDs anzeigt?

Blinkende rote LEDs zeigen einen Fehler an, normalerweise einen Kurzschluss. Überprüfen Sie die Verkabelung und dass kein Kurzschluss vorliegt. Wenn der Fehler bestehen bleibt, könnte das Gerät im Fehlermodus sein; schlagen Sie im Handbuch für weitere Details nach.

Wie aktiviere oder deaktiviere ich die Fernbedienung?

Drücken Sie dreimal Mode/Enter. Die aktuelle Einstellung wird angezeigt: 4 LEDs in der Mitte leuchten rot = aktiv; 3 LEDs rechts und links leuchten grün = inaktiv. Drücken Sie die Taste Learn/Set länger als 5 Sekunden, um umzuschalten. Bestätigen Sie mit Mode/Enter.

Wie stelle ich die Werkseinstellungen wieder her?

Stellen Sie sicher, dass Sie sich im Run-Modus befinden. Drücken Sie die Taste Learn/Set länger als 15 Sekunden und weniger als 20 Sekunden. Lassen Sie los, sobald die ersten orangefarbenen LEDs aufleuchten. Das Gerät stellt die Werkseinstellungen wieder her und startet neu.

Wie tief muss die Sonde mindestens eingebaut werden?

Die Sonde muss mindestens 12 mm in das Rohr eindringen. Achten Sie darauf, dass sie die Rohrwand nicht berührt.

Wie reinige ich die Sonde?

Verwenden Sie ein weiches Tuch, um Ablagerungen zu entfernen. Für hartnäckige Ablagerungen wie Kalk kann ein handelsübliches Essigreinigungsmittel verwendet werden.

Welche Mindestabstände vor und nach der Sonde müssen eingehalten werden?

Vor der Sonde (stromaufwärts): mindestens das 5-fache des Rohrdurchmessers. Nach der Sonde (stromabwärts): mindestens das 3-fache des Durchmessers.

Wie sperre ich das Gerät, um eine unbeabsichtigte Programmierung zu verhindern?

Drücken Sie im Run-Modus gleichzeitig beide Tasten (Mode/Enter und Learn/Set) für 10 Sekunden. Die Anzeige erlischt kurz zur Bestätigung. Zum Entsperren wiederholen Sie den Vorgang.

Was bedeutet die Anzeige für übermäßigen Durchfluss?

Wenn die LED 9 blinkt, überschreitet der Durchfluss deutlich die Anzeigeskala (mehr als 2 LEDs darüber). Das Gerät kann dann den Ausgang schalten, wenn die Schaltschwelle größer als der eingestellte Skalenwert ist.

BEDIENUNGSANLEITUNG SI0513 IFM

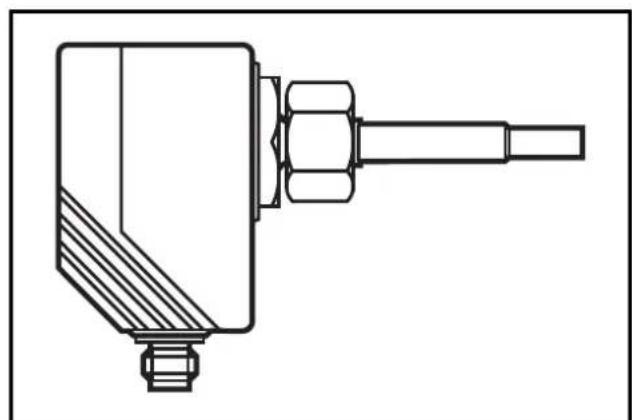

Strömungswächter Flow monitor

Contrôleur de débit

SI0513

Kurzanleitung

Installieren

Montage Site 6, elektrischer Anschluß Site 8.

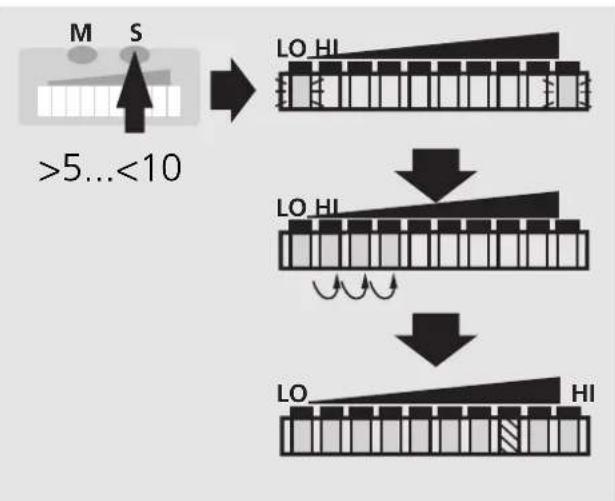

HI-Abgleich

Schalten Sie die Betriebsspannung ein.

Nach etwas 15s ist das Gerät betriebsbereit.

Lassen Sie das Medium mit der gewünschten Maximalströmung (HI) in der Anlage fließen.

Drücken Sie die Taste Learn/Set und halten Sie sie gedrückt.

Die grünen LEDs rechts und links blinken,

nach 5s füllt sich der LED-Balken (grün) von links nach rechts (lassen Sie die Taste los, sobald die ersten LEDs leuchten).

Die Anzeige verlischt kurzzeitig.

Das Gerät speichert die aktuelle Strömung als Maximalströmung.

Das Gerät ist betriebsbereit.

Weitere Einstellmöglichkeiten ( Seite 9)

• Der HI-Abgleich genugt für die meisten Wasserbasierten Applikationen. Optional: auf Minimalströmung abgleichen (LOAbgleich).
• Schaltpunkt einstellen (zur Veränderung der Reaktionszeit und der Betriebsreserve).
• Einstellung zur Überwachung und optischen Anzeige von Überströmung.
• Aktivieren / Deaktivieren der Funktion Fernabgleich.
• Rücksetzen auf Werkseinstellung.

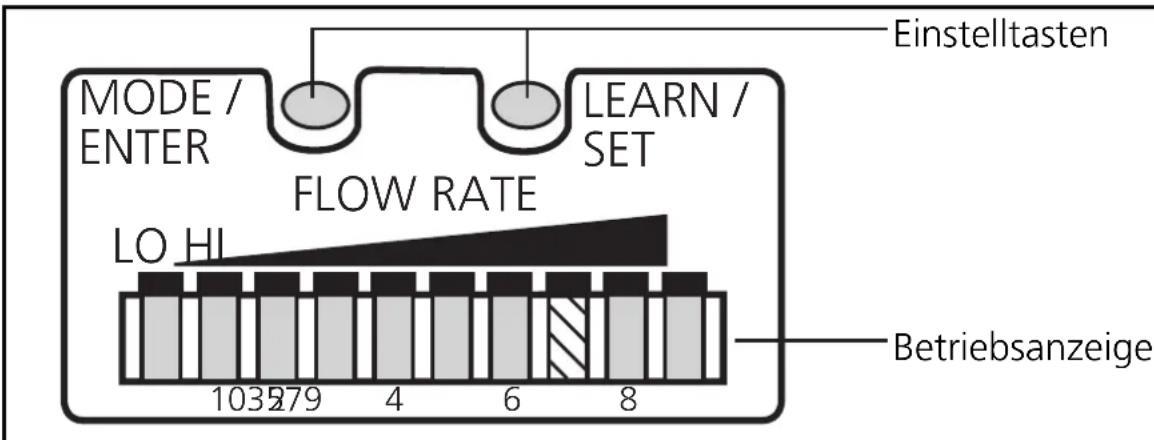

Bedien- und Anzeigeelemente

Betriebsanzeige (Run-Modus)

Aktuelle Strömung im Anzeigebereich (grüner LED-Balken)

Überströmung (LED 9 blinkt)

Unterströmung (LED 0 blinkt)

Anzeige des Schaltpunkts (SP):

LED orange: Strömung ≥ SP; LED rot: Strömung < SP

Einstelltasten

Mode/Enter:

• Anwahl der Menüpunkte und Bestätigung

Learn/Set:

• Abgleich auf Maximal-/ Minimalströmung;
• Reset (Werkseinstellung wieder herstellen);
• Einstellen von Werten (kontinuierlich durch Dauerdruck; schrittweise durch Einzeldruck)

Menüstruktur

Bestimmungsgemäß Verwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Montage . 6
Elektrischer Anschluß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Programmieren . 9
Inbetriebnahme / Betrieb / Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Technische Daten . 11
Einstelldiagramme / Technik-Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Bestimmungsgemäß Verwendung

Der Strömungswächter

• erfaßt die Strömungsgeschwindigkeit in flüssigen und gasförmigen Medien,
• schaltet den Ausgang entsprechend der Programmierung (Schließer oder Offner, programmierbar durch Anschlußbelegung; → Seite 8),

• zeigt den relativen Strömungswert innerhalb des einstellbaren Erfassungsbereichs durch ein LED-Display an

• LED 0 = unteres Ende des Fensters (Minimalwert / LO)

• LED 9 = oberes Ende des Fensters (Maximalwert / HI).

• Zusätzlich können angezeigt werden:

• Schaltzustand (LED rot: Strömung unterhalb des Schaltpunkts; LED orange: Strömung hat Schaltpunkt erreicht).

• Überströmung: LED 9 blinkt, wenn die Strömung 2 LEDs über der Maximalströmung liegt.
• Unterströmung / Strömungsstillstand: LED 0 blinkt, wenn die Strömung unter der Minimalströmung liegt.

Montage

Das Gerät ist adaptierbar an entsprechliche Prozeßanschlüsse. (Adapter sind gesondert als Zubehör zu bestellen).

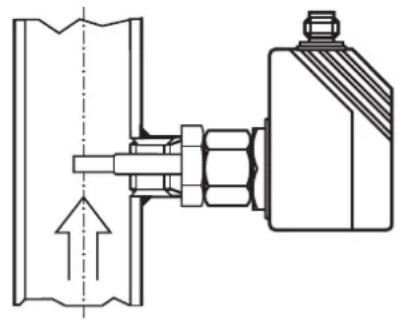

• Montieren Sie das Gerät bei waagerecht verlaufenden Rohren möglichst seitlich (Abb 1).
  Bei Montage von unter solte die Rohrleitung frei von Ablagerungen sein.
  Bei Montage von oben sollte die Rohrleitung vollständig mit dem zu überwachenden Medium gefüllt sein.
• Montieren Sie das Gerät bei senkrecht verlaufenden Rohren in der Steigleitung (Medium strömmt aufwärts, Abb. 2).

1

2

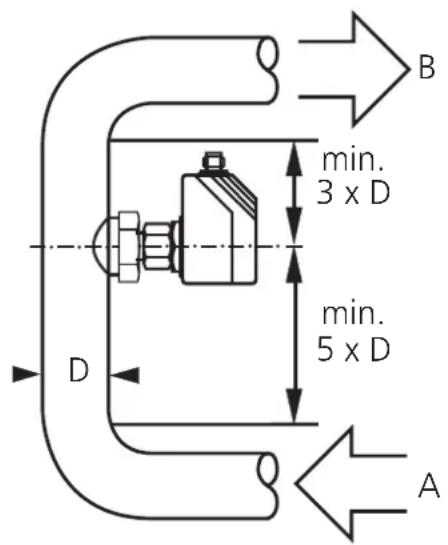

Um Fehlfunktionen zu vermeiden, müssen Mindestabstandezwischen Sensor und Krümmungen, Ventilen, Reduzierungen u. ä. eingehalten werden.

• Mindestens 5 mal Rohrdurchmesser an der Anströmseite (A).
• Mindestens 3 mal Rohrdurchmesser an der Abströmseite (B).

3

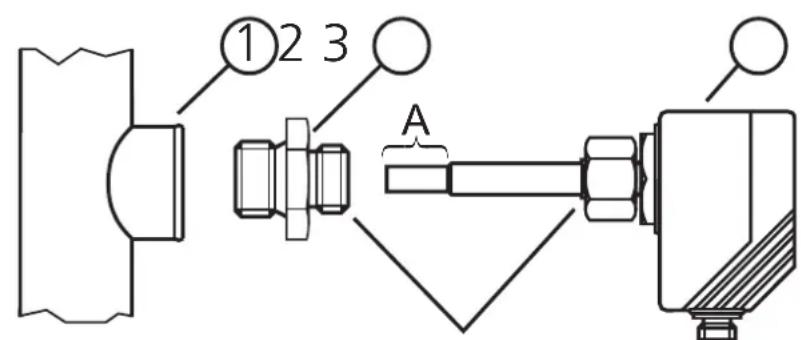

Gewinde M18 x 1,5

1. Fetten Sie die Überwurfmutter (3) und alle Gewinde mit Schmier-paste ein, um mehrmaliges Losen und Festziehen zu gewährleisten. Achtung: Esarfkein Fett auf die Sensorspitze (A) gelangen.
2. Schrauben Sie den passenden Adapter (2) auf den Prozeßanschluß (1).
3. Setzen Sie den Strömungswächter auf den Adapter undziehen Sie die Überwurfmutter (3) an; (Anzugsdrehmoment max. 50Nm). Halten Sie darauf das Gerät in seiner Ausrichtung.

Eintauchtiefe des Sensors: mindestens 12mm in der Rohrleitung. Bei Verwendung der als Zubehör lieferbaren Adapter ist die korrekte Eintauchtiefe sichergestellt.

Achtung: Die Sensorspitze damit die Rohrwand nicht berühren.

Montagemaß mit M12-Adapter	Montagemaß mit G¼-Adapter	Montagemaß mit G½-Adapter
13,5 27	13,5 27

Elektrischer Anschluß

Das Gerätarf nur von einer Elektrofachkraft installiert werden. Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen.

Spannungsvorsorgung nach EN50178, SELV, PELV.

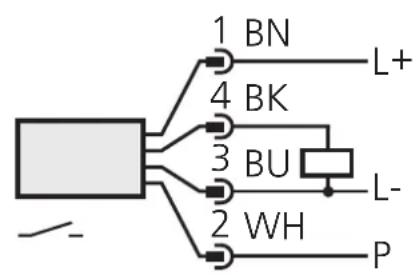

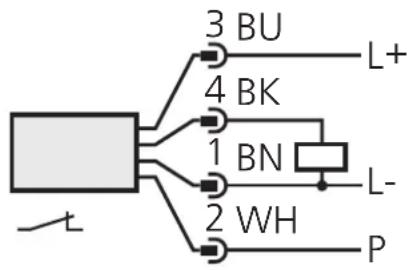

Schalten Sie die Anlage spannungsfrei und schlieBen Sie das Gerät folgendermaBen an (= SchlieBer / = Offner):

Steckeransicht (am Gerät)

P = Programmierleitung (für Fernabgleich)

Adernfarben bei ifm-Kabeldosen:

Wenn die Funktion Fernabgleich aktiv ist:

Verwenden Sie 4-Draht-Kabeldosen ohne Brücke zwischen Pins 2 und 4.

Bei 3-Draht-Kabeldosen mit Brücke zwischen Pin 2 und Pin 4 lost das Einsatzen der Endstufe den Fernabgleich aus!

Störanjeige: Bei Kurzschluß leuchten Betriebsanjeige und rote LED-Kette im Wechsel.

Programmieren

■ Überwachungsbereich Strömung einstellen HI-Abgleich

• Medium mit gewünschter Maximalströmung in der Anlage fließen halten.
• >5 < 10s lang Taste Learn/Set drucken (= Abgleich auf Maximalströmung / oberes Ende des Überwachungsbereichs).

Optional: LO-Abgleich

Der HI-Abgleich genugt für die meisten Wasserbasierten Applikationen. Zusätzlich konnen Sie das Gerät in einem zweiten Schritt auf Minimalströmung abgleichen:

• Medium mit gewünschter Minimalströmung in der Anlage fließen lessen bzw. Strömung anhalten.
• >10 < 15s lang Taste Learn/Set drücken (= Abgleich auf Minimalströmung oder Strömungsstillstand / unteres Ende des Über-wachungsbereichs).

■Fernabgleich über Programmierleitung

Für die jeweilige Zeit Betriebsspannung (+U_B) an Pin 2 (P) anlagen.

Schaltpunkt einstellen

• 1 x kurz Taste Mode/Enter drucken.
• 5s lang Taste Learn/Set drucken.
• Taste Learn/Set festhalten oder mehrmals drücken, bis gewünschter Schaltpunkt eingestellt ist.
• 1 x kurz Taste Mode/Enter drucken.

■ Überwachung auf Überströmung

• 2 x kurz Taste Mode/Enter drucken.
• 5s lang Taste Learn/Set drucken, loslassen, wenn LED blinkt.
• Taste Learn/Set mehrmals drücken, um die LED für den oberen Anzeigewert der Betriebsströmung zu verschieben.
• 1 x kurz Taste Mode/Enter drucken.

Aktivieren / Deaktivieren der Funktion Fernabgleich

• 3 x kurz Taste Mode/Enter drucken.
• 5s lang Taste Learn/Set drucken.
• Taste Learn/Set festhalten oder mehrmals drucken, bis gewünschte Funktion eingestellt ist (Funktion aktiv, wenn rechts und links je 3 LEDs grün leuchten; Funktion nicht aktiv, wenn 4 LEDs in der Mitte der Anzeige rot leuchten).
• 1 x kurz Taste Mode/Enter drucken.

■ Werkseinstellung wieder herstellen

• 15...<20s lang Taste Learn/Set drucken.

■Für die Einstellvorgänge gilt:

• Wird während des Einstellvorgangs 15s lang keine Taste gedrückt, Goes das Gerät mit unveränderten Werten in den Betriebsmodus zurück.
• Ist der Abgleich nicht möglich, blinken alle roten LEDs. Danach gehen das Gerät mit unveränderten Werten in den Betriebsmodus darüber.

■Verriegeln / Entriegeln

Das Gerät lätt sich verriegeln, so daß unbeabsichtigte Fehleingaben verhindert werden: Drücken Sie im Run-Modus 10s lang die beiden Einstelltasten. Sobald die Anzeige verlischt, ist das Gerät verriegelt oder entriegelt. Auslieferungszustand: Nicht verriegelt.

Ist das Gerät verriegelt, kann angezeigt werden:

• Der aktuelle Schaltpunkt (Taste Mode/Enter 1 x drucken).
• Aktuelle Einstellung für Überwachung auf Überströmung (Taste Mode/Enter 2 x drucken).
• Die Einstellung der Funktion Fernabgleich (Taste Mode/Enter 3 x drucken).

Inbetriebnahme / Betrieb / Wartung

Prufen Sie nach Montage, elektrischem Anschluß und Programmierung, ob das Gerät safer Funktioniert. Nach dem Einsatz der Versorgungsspannung leuchten alle LEDs auf und verlöschen wieder schrittweise. Danach ist das Gerät betriebsbereit. Während dieser Zeit ist der Ausgang entsprechend der Programmierung geschaltet: EIN bei Schließerfungtion und AUS bei Offnerfungtion.

Störanjeige: Bei Kurzschluß leuchten Betriebsanjeige und roter LED-Balken im Wechsel.

Wartungsempfehlung: Überprüfen Sie die Sensorspitze von Zeit zu Zeit auf Ablagerungen. Reinigen Sie sie gegebenenfalls mit einem weichen Tuch. Fest anhaftende Ablagerungen (z. B. Kalk) halten sich mit handelsüblichem Essigreiniger entfern.

Technische Daten

Betriebsspannung [V]	20 ... 36 DC1)
Strombelastbarkeit [mA]	400; Kurzschlußschutz, getaktet; verpolungssicher / überlastfest
Spanningsabfall [V]	< 2,5
Stromaufnahme [mA]	< 80
Flüssige Medien
Mediumtemperatur [°C]	-25 ... +80
Einstellbereich [cm/s]	3 ... 300
Größe Empfindlichkeit [cm/s]	3 ... 60
Temperaturgradient [K/min]	300
Gasförmeige Medien
Mediumtemperatur [°C]	-25 ... +80
Einstellbereich [cm/s]	200 ... 3000
Größe Empfindlichkeit [cm/s]	200 ... 800
Ansprechzeit [s]	1 ... 10
Bereitschaftsverzögerungszeit [s]	15, optisch signalisiert
Druckfestigkeit [bar]	30
Umgebungstemperatur [°C]	-25 ... +80
Schutzart	IP 67
Schockfestigkeit [g]	50 (DIN / IEC 68-2-27, 11 ms)
Vibrationsfestigkeit [g]	20 (DIN / IEC 68-2-6, 55-2000 Hz)
Gehäusewerkstoffe	PBT-GF 20
Sensorwerkstoff... Hastelloy (2.4610); O-Ring: FPM 8x1,5 gr 80° Shore A

1) nach EN50178, SELV, PELV

Einstelldiagramme / Technik-Information

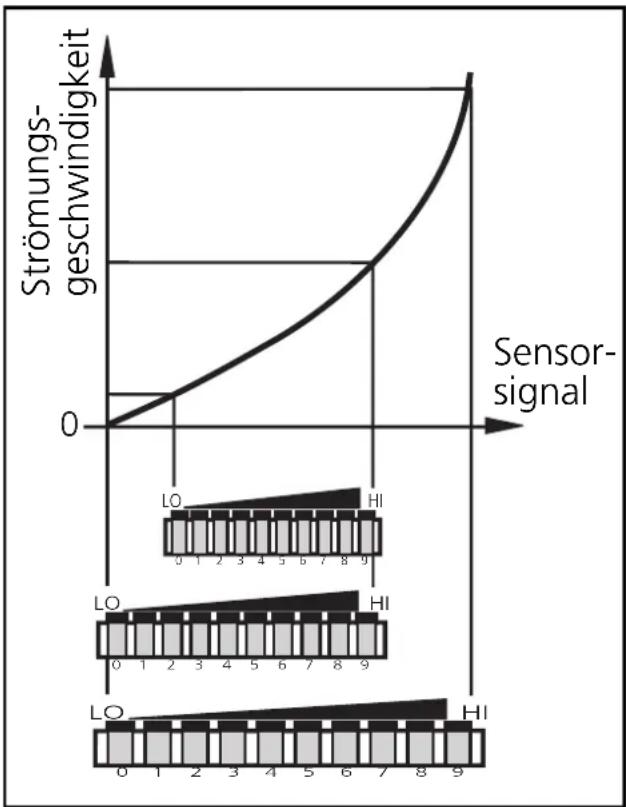

■ Überwachungsbereich Strömung einstellen

Der Erfassungsbereich (Fenster) wird festgelegt durch

• Abgleich auf gewünschte Maximalströmung (HI-Teach) = oberes Ende des Fensters. Dieser Abgleich genegt für die meisten Wasserbasierten Applikationen.
• Zusätzlich Abgleich auf gewünschte Minimalströmung / Strömungsstillstand (LO-Teach) = unteres Ende des Fensters (optional).

- Abgleich auf Maximalströmung (HI-Teach)

Das Gerät erfasst die vorhandene Strömung und setzen diesen Wert als oberen Anzeigewert für das LED-Display (LED 9).

1	Schalten Sie die Betriebsspannung ein. Nach etwa 15s ist das Gerät betriebsbereit. Lassen Sie das Medium mit der gewünschten Maximalströmung in der Anlage fließen.
2	M S >5...<10s	LO HI DRUCKEN Sie die Taste Learn/Set und halten Sie sie gedrückt. Die grünen LEDs rechts und links blinken, nach 5s füllt sich der LED-Balken (grün) von links nach rechts (lassen Sie die Taste los, sobald die ersten LEDs leuchten). Die Anzeige verlischt kurzzeitig. Das Gerät speichert die aktuelle Strömung als Maximalströmung und Goes in den Betriebsmodus.

- Abgleich auf Minimalströmung / Strömungsstillstand (LO-Teach), optional

Das Gerät erfasst die vorhandene Strömung und setzen diesen Wert als unteren Anzeigewert für das LED-Display. Im Betriebszustand blinkt die ersten grüne LED (LED 0), wenn die Strömung unter diesen Wert fällt (bzw. wenn Strömungsstillstand eintritt).

ACHTUNG: LO-Teacharf nur nach HI-Teach durchgefuhrt werden.

1	Lassen Sie das Medium mit der gewünschten Minimalströmung in der Anlage fließen bzw. halten Sie die Strömung an.
2	M S >10...<15s M S >10...<15s	LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓	Drücken Sie die Taste Learn/Set und halten Sie sie gedrückt. Die grünen LEDs rechts und links blinken, nach 5s füllt sich der LED-Balken (grün) von links nach rechts, nach weiteren 5s füllt sich der LED-Balken (grün) von rechts nach links (lassen Sie die Taste los, sobald die ersten LEDs rechts leuchten). Die Anzeige verlischt kurzzeitig. Das Gerät speichert die aktuelle Strömung als Minimalströmung und Goes in den Betriebsmodus.

Fernabgleich

Sie können das Gerät auch über die Programmierleitung abgleichen, wenn die Funktion Fernabgleich aktiv ist. Legen Sie für die jeweilige Zeit Betriebsspannung (+U_B) an Pin 2 (P): >5...<10s für HI-Teach, >10...<15s für LO-Teach.

Wenn die Betriebsspannung länger als 15s Pin 2 anliegt,

• werden alle Einstellungen auf Werkseinstellung zurückgesetzt.
  Wenn die Betriebsspannung länger als 20s an Pin 2 anliegt,
• bleibt der Abgleich unwirksam; das Gerät Goes mit unveränderten Werten in den Betriebsmodus;
• wird das Gerät verriegelt (die Tastenfunktionen sind so lange gespeppt, wie die Betriebsspannung an Pin 2 anliegt).

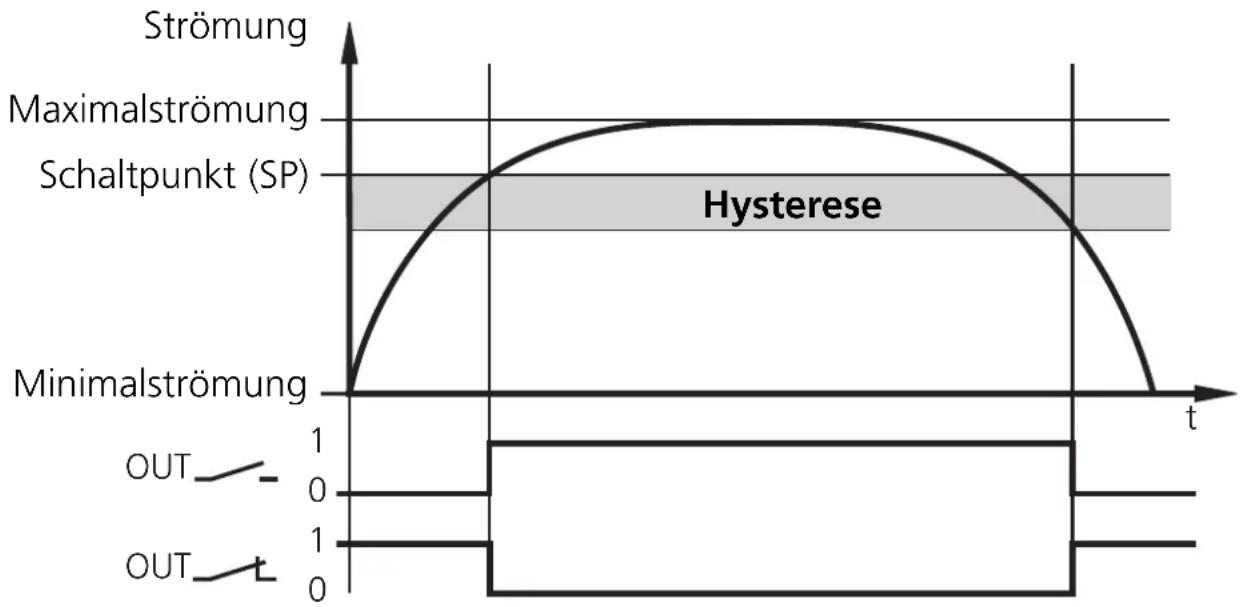

Schaltpunkt einstellen

Der Schaltpunkt ist werssseitig voreingestellt (LED 7). Die Einstellung beeinflübt die Reaktionszeit des Geräts:

• Hoher Schaltpunkt = schelle Reaktion bei Strömungsabfall,
• niedriger Schaltpunkt = schelle Reaktion bei Strömungsanstieg.

1	1 x	LO HI →	Drücken Sie die Taste Mode/Enter einmal. Der aktuelle Schaltpunkt wird angezeigt: Leuchtende LED: Grobeinstellung, blinkende LED: Feineinstellung.
2	>5s	LO HI →	Drücken Sie die Taste Learn/Set und halten Sie sie gedrückt. Nach 5s wird der Schaltpunkt erhöht* (schrittweise durch Einzeldruck oder kontinuierlich durch Festhalten der Taste). Anzeige: Die blinkende LED lauft von links nach rechts. Nach Erreichen der LED 9 beginnnt der Durchlauf wieder bei LED 0. Die stetig leuchtende LED wandert eine Position weiter.**
3	M S	LO HI →

Schaltpunkt verringn: Lassen Sie blinkende und leuchtende LED bis zum maximalen Einstellwert laufen. Danach beginnnt der Durchlauf wieder bei dem minimalen Einstellwert.
*Überlauf: Überschreiben blinkingende und leuchtende LEDs den maximalen Einstellwert, beginnt der Durchlauf wieder bei dem minimalen Einstellwert.

■ Überwachung auf Überströmung

Mit dieser Funktion konnen Sie die Position des Anzeigefensters im Überwachungsbereich festlegen: Verschieben Sie die LED für den oberen Anzeigewert auf die Position 8, 7, 6 oder 5. Bei maximaler Betriebsströmung leuchten alle LEDs von 0 bis zu dieser LED. Die LEDs oberhalb these Bereichs signalisieren Überströmung.

Liegt der Schaltpunkt oberhalb des Bereichs, schaltet das Gerät bei Überströmung.

1	2 x	LO HI 2 x	Drücken Sie die Taste Mode/Enter zweimal. Die aktuelle Einstellung wird angezeigt (grüne LED).
2	5 s	LO HI 5 s	Drücken Sie die Taste Learn/Set 5 s lang (bis die LED blinkt).
3	M S	LO HI M S	Drücken Sie die Taste Learn/Set so oft, bis die gewünschte LED blinkt. Bei jedem Tastendruck Goes the LED eine Position zurück. Bei Unterschieden der LED 5 beginnnt der Durchlauf wieder bei LED 9.
4	M S	LO HI M S	Drücken Sie kurz die Taste Mode/Enter (= Bestätigung). Die Anzeige verlischt kurzzeitig. Das Gerät speichert die neue Einstellung und Goes in den Betriebsmodus.

Hinweis:
Nach jedem Abgleich auf Maximalströmung (HI-Teach) wird die Verschiebung wieder zurückgesetzt (auf LED 9).

Aktivieren / Deaktivieren der Funktion Fernabgleich

Ist die Funktion aktiv, kann das Gerät durch Spannung auf Pin 2 abgeglichen werden.

Auslieferungszustand: Funktion aktiv.

Funktion aktiv	LO HI	Rechts und links leuchten je 3 LEDs grün.*
Funktion nicht aktiv	LO HI	Die 4 LEDs in der Mitte leuchten rot.*

*Die LEDs blinken, wenn Spannung auf Pin 2 liegt.

1	3 x	LO HI	Drücken Sie die Taste Mode/Enter dreimal. Die aktuelle Einstellung wird angezeigt.
2	>5s	LO HI ↓ LO HI	Drücken Sie die Taste Learn/Set und halten Sie sie gedrückt, nach 5s wird die Funktion umgeschaltet. (Mit jedem neuen Tastendruck auf Learn/Set wird die Funktion erneut umgeschaltet).
3	M S	LO HI	Drücken Sie kurz die Taste Mode/Enter (= Bestätigung). Die Anzeige verlischt kurzzeitig, danach Goes das Gerät in den Betriebsmodus.

Wenn die Funktion Fernabgleich aktiv ist, und die Betriebsspannung länger als 20s an Pin 2 anliegt, wird das Gerät verriegelt (die Tastenfunktionen sind so lange gespeppt, wie die Betriebsspannung an Pin 2 anliegt).

Verwenden Sie 4-Draht-Kabeldosen ohne Brücke zwischen Pins 2 und 4. Bei 3-Draht-Kabeldosen mit Brücke zwischen Pin 2 und Pin 4 lost das Einsatz den Endstufe den Fernabgleich aus!

■Werkseinstellung wieder herstellen (Reset)

15...<20s

Drücken Sie die Taste Learn/Set und halten Sie sie gedrückt.

Die grünen LEDs rechts und links blinken,

nach 5s füllt sich der LED-Balken (grün) von links nach rechts,

nach weiteren 5s füllt sich der LED-Balken (grün) von rechts nach links,

nach weiteren 5s füllt sich der LED-Balken (orange) von links nach rechts

(lassen Sie die Taste los, sobald die ersten LEDs orange leuchten).

Die Anzeige verlischt kurzzeitig. Alle Einstellungen werden auf Werkseinstellung zurückgesetzt, das Gerät gehen in den Run-Modus Strömung.

Hysteresefunktion

Steigt die Strömungsgeschwindigkeit, schaltet der Ausgang bei Erreichen des Schaltpunkts (SP).

Sinkt die Strömungsgeschwindigkeit wieder, schaltet der Ausgang zurück, wenn der Wert "SP minus Hysterese" erreicht ist.

Die Hysterese wird wesentlich beeinflübt von der Wahl des Arbeitsbereichs auf der Empfindlichkeitskurve des Sensors:

• Bei Abgleich auf HI-Flow-Werte im Bereich 0 ... 60cm/s beträgt die Hysterese 2 - 4cm/s (Werte gelten für Wasser).
• Bei Abgleich auf HI-Flow-Werte oberhalb 100cm/s vergroßert sich die Hysterese mit steigender Strömungsgeschwindigkeit.

Die typische Ansprechzeit des Geräts beträgt 3 ... 8s. Sie kann durch Einstellung des LO-Teach und des Schaltpunkts beeinflübt werden:

• Je niedriger LO-Teach oder Schaltpunkt eingestellt werden desto Schneller schaltet das Gerät ein.
• Je hohen LO-Teach oder Schaltpunkt eingestellt werden destochneller schaltet das Gerät aus.
