BEDIENUNGSANLEITUNG SI1000 IFM

Bedienungsanleitung Operating instructions Notice utilisateurs

efector300®

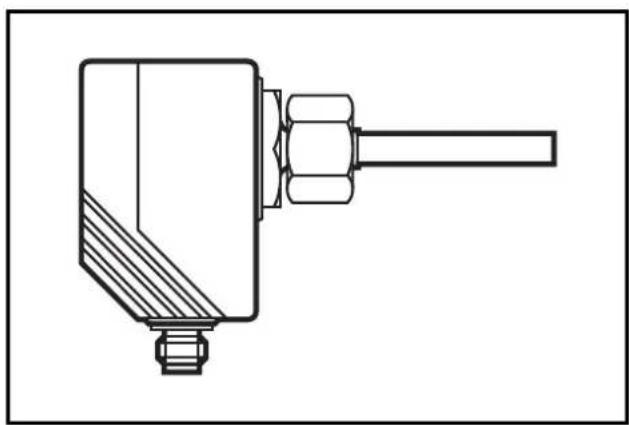

Strömungswächter Flow monitor

Contrôleur de débit

SID

Montage → Seite 6, elektrischer Anschluß → Seite 8.

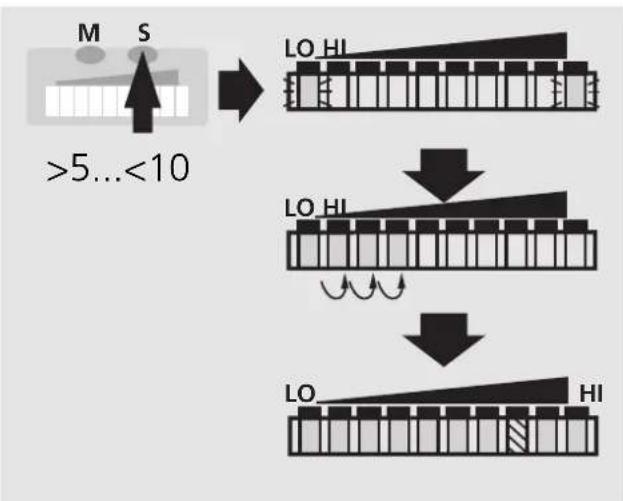

• HI-Abgleich

Schalten Sie die Betriebsspannung ein.

Nach etwa 15s ist das Gerät betriebsbereit.

Lassen Sie das Medium mit der gewünschten Maximalströmung (HI) in der Anlage fließen.

Drücken Sie die Taste Learn/Set und halten Sie sie gedrückt.

Die grünen LEDs rechts und links blinken,

nach 5s füllt sich der LED-Balken (grün) von links nach rechts (lassen Sie die Taste los, sobald die ersten LEDs leuchten).

Die Anzeige verlischt kurzzeitig. Das Gerät speichert die aktuelle Strömung als Maximalströmung.

• Das Gerät ist betriebsbereit.

Weitere Einstellmöglichkeiten (→ Seite 9)

• Der HI-Abgleich genügt für die meisten wasserbasierten Applikationen. Optional: auf Minimalströmung abgleichen (LO-Abgleich).
• Schaltpunkt einstellen (zur Veränderung der Reaktionszeit und der Betriebsreserve).
• Einstellung zur Überwachung und optischen Anzeige von Überströmung.
• Aktivieren / Deaktivieren der Funktion Fernabgleich.
• Rücksetzen auf Werkseinstellung.

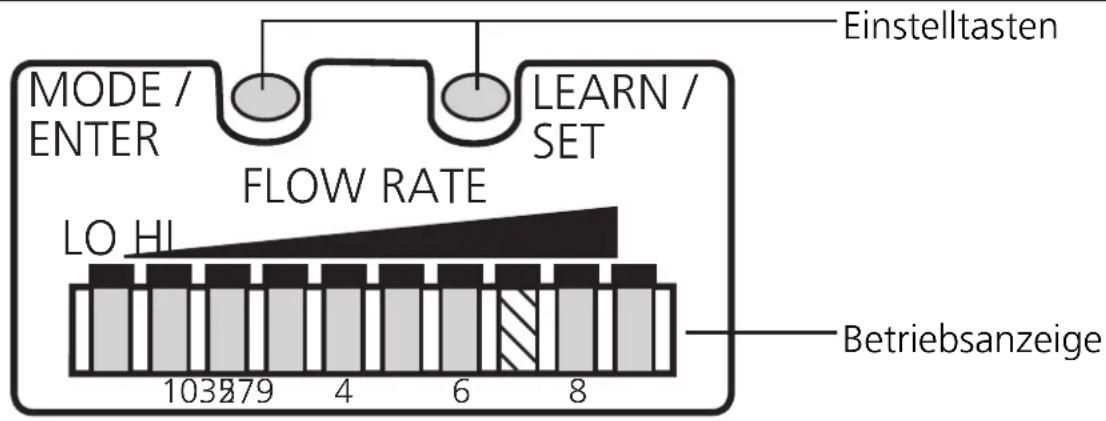

Bedien- und Anzeigeelemente

MODE / ENTER FLOW RATE LO HI 103879 4 6 8 Einstelltasten LEARN / SET Betriebsanzeige

Betriebsanzeige (Run-Modus)

2 4 6 8

Aktuelle Strömung im Anzeigebereich (grüner LED-Balken)

2 4 6 8 10

Überströmung (LED 9 blinkt)

Unterströmung (LED 0 blinkt)

Anzeige des Schaltpunkts (SP):

LED orange: Strömung ≥ SP; LED rot: Strömung < SP

Einstelltasten

Mode / Enter:

- Anwahl der Menüpunkte und Bestätigung

Learn/Set:

• Abgleich auf Maximal-/ Minimalströmung;
• Reset (Werkseinstellung wieder herstellen);
• Einstellen von Werten (kontinuierlich durch Dauerdruck; schrittweise durch Einzeldruck)

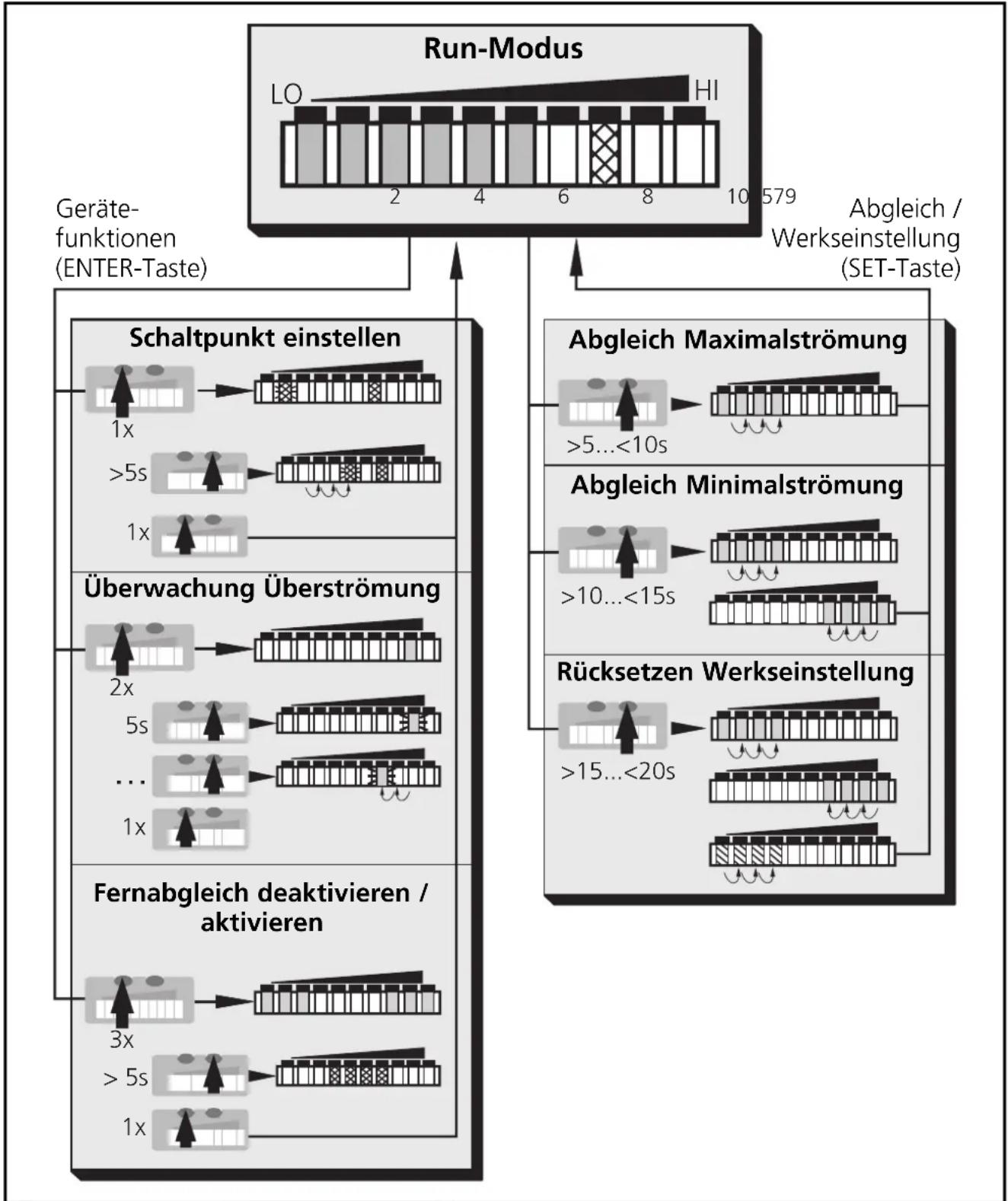

Menüstruktur

Bestimmungsgemäße Verwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 5

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 6

Elektrischer Anschluß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 8

Programmieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 9

Inbetriebnahme / Betrieb / Wartung . . . . . . . . . . . . . . . . . . . . . . . . Seite 11

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 11

Einstelldiagramme / Technik-Information ..... Seite 12

Bestimmungsgemäße Verwendung

Der Strömungswächter

• erfaßt die Strömungsgeschwindigkeit in flüssigen und gasförmigen Medien,
• schaltet den Ausgang entsprechend der Programmierung (Schließer oder Öffner, programmierbar durch Anschlußbelegung; → Seite 8),
• zeigt den relativen Strömungswert innerhalb des einstellbaren Erfassungsbereichs durch ein LED-Display an

- LED 0 = unteres Ende des Fensters (Minimalwert / LO)

- LED 9 = oberes Ende des Fensters (Maximalwert / HI).

- Zusätzlich können angezeigt werden:

• Schaltzustand (LED rot: Strömung unterhalb des Schaltpunkts; LED orange: Strömung hat Schaltpunkt erreicht).
• Überströmung: LED 9 blinkt, wenn die Strömung 2 LEDs über der Maximalströmung liegt.
• Unterströmung / Strömungsstillstand: LED 0 blinkt, wenn die Strömung unter der Minimalströmung liegt.

Montage

Das Gerät ist adaptierbar an unterschiedliche Prozeßanschlüsse. (Adapter sind gesondert als Zubehör zu bestellen).

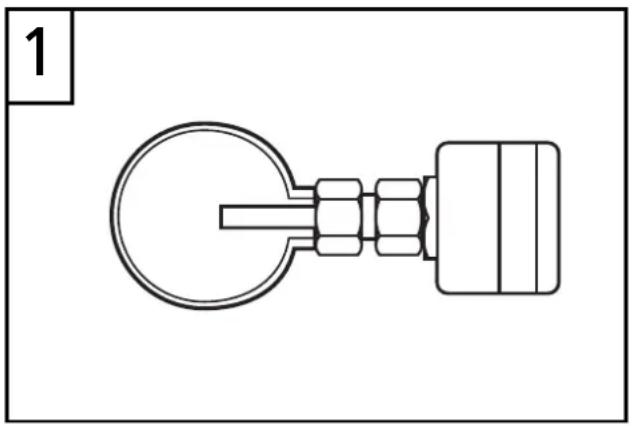

• Montieren Sie das Gerät bei waagerecht verlaufenden Rohren möglichst seitlich (Abb 1).
  Bei Montage von unten sollte die Rohrleitung frei von Ablagerungen sein.
  Bei Montage von oben sollte die Rohrleitung vollständig mit dem zu überwachenden Medium gefüllt sein.
• Montieren Sie das Gerät bei senkrecht verlaufenden Rohren in der Steigleitung (Medium strömt aufwärts, Abb. 2).

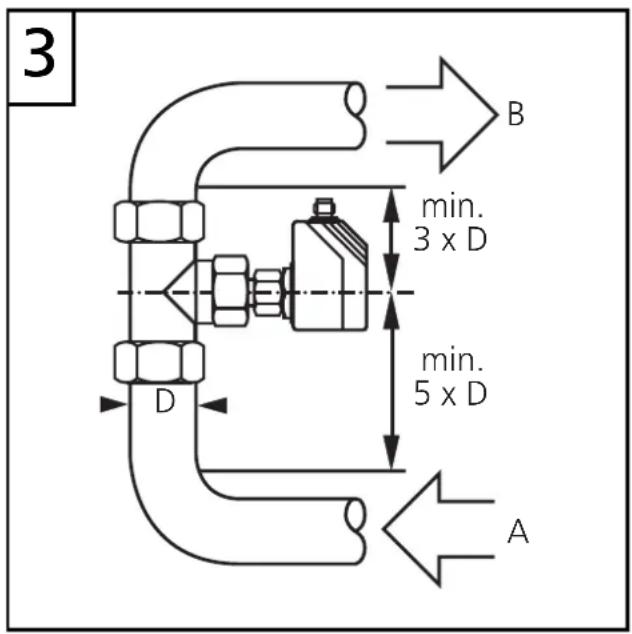

Um Fehlfunktionen zu vermeiden, müssen Mindestabstände zwischen Sensor und Krümmungen, Ventilen, Reduzierungen u. ä. eingehalten werden.

• Mindestens 5 mal Rohrdurchmesser an der Anströmseite (A).
• Mindestens 3 mal Rohrdurchmesser an der Abströmseite (B).

3 B min. 3 x D min. 5 x D A D

①② 3 A

Gewinde M18 x 1,5

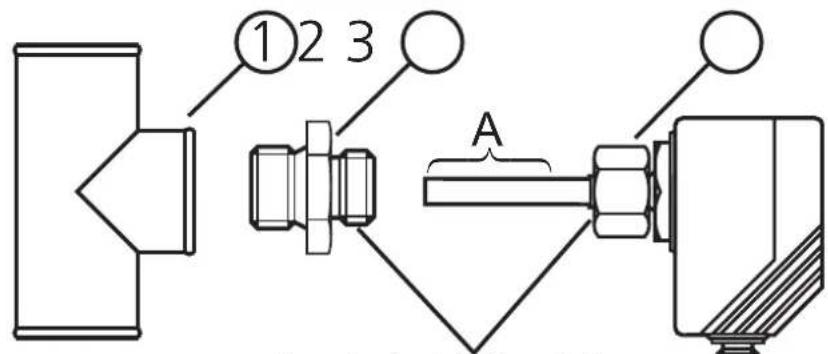

1. Fetten Sie die Überwurfmutter (3) und alle Gewinde mit Schmier-paste ein, um mehrmaliges Lösen und Festziehen zu gewährleisten. Achtung: Es darf kein Fett auf die Sensorspitze (A) gelangen.
2. Schrauben Sie den passenden Adapter (2) auf den Prozeßanschluß (1).
3. Setzen Sie den Strömungswächter auf den Adapter und ziehen Sie die Überwurfmutter (3) an; (Anzugsdrehmoment max. 50Nm). Halten Sie dabei das Gerät in seiner Ausrichtung.

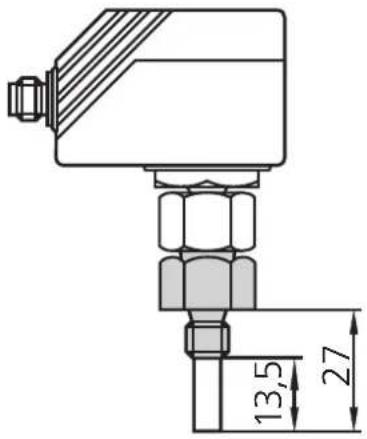

Eintauchtiefe des Sensors: mindestens 12mm in der Rohrleitung. Bei Verwendung der als Zubehör lieferbaren Adapter ist die korrekte Eintauchtiefe sichergestellt.

Achtung: Die Sensorspitze darf die Rohrwand nicht berühren.

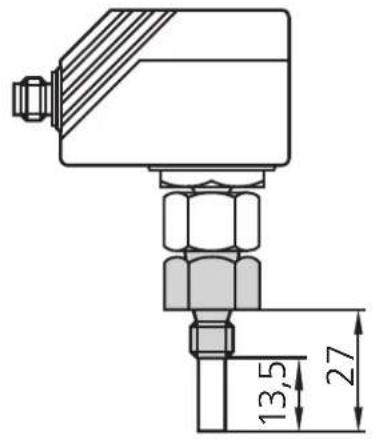

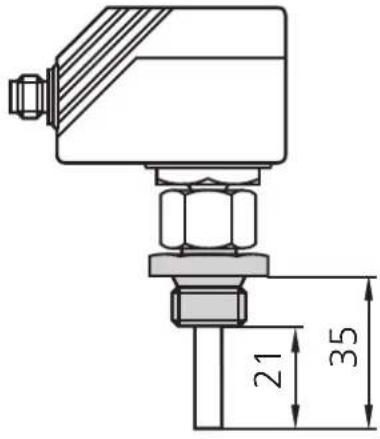

Montagemaß mit M12-Adapter	Montagemaß mit G1⁄4-Adapter	Montagemaß mit G1⁄2-Adapter

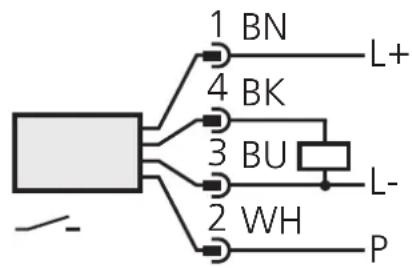

Elektrischer Anschluß

Das Gerät darf nur von einer Elektrofachkraft installiert werden. Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen.

Spannungsversorgung nach EN50178, SELV, PELV.

Schalten Sie die Anlage spannungsfrei und schließen Sie das Gerät folgendermaßen an (= Schließer / = Öffner):

Steckeransicht (am Gerät)

P = Programmierleitung (für Fernabgleich)

Adernfarben bei ifm-Kabeldosen:

Wenn die Funktion Fernabgleich aktiv ist:

Verwenden Sie 4-Draht-Kabeldosen ohne Brücke zwischen Pins 2 und 4. Bei 3-Draht-Kabeldosen mit Brücke zwischen Pin 2 und Pin 4 löst das Einschalten der Endstufe den Fernabgleich aus!

Störanzeige: Bei Kurzschluß leuchten Betriebsanzeige und rote LED-Kette im Wechsel.

Programmieren

■Überwachungsbereich Strömung einstellen HI-Abgleich

- Medium mit gewünschter Maximalströmung in der Anlage fließen lassen.

- >5...<10s lang Taste Learn/Set drücken (= Abgleich auf Maximalströmung / oberes Ende des Überwachungsbereichs).

Optional: LO-Abgleich

Der HI-Abgleich genügt für die meisten wasserbasierten Applikationen. Zusätzlich können Sie das Gerät in einem zweiten Schritt auf Minimalströmung abgleichen:

- Medium mit gewünschter Minimalströmung in der Anlage fließen lassen bzw. Strömung anhalten.

- >10...<15s lang Taste Learn/Set drücken (= Abgleich auf Minimalströmung oder Strömungsstillstand / unteres Ende des Über-wachungsbereichs).

■Fernabgleich über Programmierleitung

Für die jeweilige Zeit Betriebsspannung (+U _B ) an Pin 2 (P) anlegen.

■Schaltpunkt einstellen

- 1 x kurz Taste Mode/Enter drücken.

- 5s lang Taste Learn/Set drücken.

- Taste Learn/Set festhalten oder mehrmals drücken, bis gewünschter Schaltpunkt eingestellt ist.

- 1 x kurz Taste Mode/Enter drücken.

■Überwachung auf Überströmung

- 2 x kurz Taste Mode/Enter drücken.

- 5s lang Taste Learn/Set drücken, loslassen, wenn LED blinkt.

- Taste Learn/Set mehrmals drücken, um die LED für den oberen Anzeigewert der Betriebsströmung zu verschieben.

- 1 x kurz Taste Mode/Enter drücken.

■Aktivieren / Deaktivieren der Funktion Fernabgleich

- 3 x kurz Taste Mode/Enter drücken.

- 5s lang Taste Learn/Set drücken.

- Taste Learn/Set festhalten oder mehrmals drücken, bis gewünschte Funktion eingestellt ist (Funktion aktiv, wenn rechts und links je 3 LEDs grün leuchten; Funktion nicht aktiv, wenn 4 LEDs in der Mitte der Anzeige rot leuchten).

- 1 x kurz Taste Mode/Enter drücken.

■ Werkseinstellung wieder herstellen

- >15...<20s lang Taste Learn/Set drücken.

■Für die Einstellvorgänge gilt:

- Wird während des Einstellvorgangs 15s lang keine Taste gedrückt, geht das Gerät mit unveränderten Werten in den Betriebsmodus zurück.

- Ist der Abgleich nicht möglich, blinken alle roten LEDs. Danach geht das Gerät mit unveränderten Werten in den Betriebsmodus zurück.

■Verriegeln / Entriegeln

Das Gerät läßt sich verriegeln, so daß unbeabsichtigte Fehleingaben verhindert werden: Drücken Sie im Run-Modus 10s lang die beiden Einstelltasten. Sobald die Anzeige verlischt, ist das Gerät verriegelt oder entriegelt. Auslieferungszustand: Nicht verriegelt.

Ist das Gerät verriegelt, kann angezeigt werden:

- Der aktuelle Schaltpunkt (Taste Mode/Enter 1 x drücken).

- Aktuelle Einstellung für Überwachung auf Überströmung (Taste Mode/Enter 2 x drücken).

- Die Einstellung der Funktion Fernabgleich (Taste Mode/Enter 3 x drücken).

Inbetriebnahme / Betrieb / Wartung

Prüfen Sie nach Montage, elektrischem Anschluß und Programmierung, ob das Gerät sicher funktioniert. Nach dem Einschalten der Versorgungsspannung leuchten alle LEDs auf und verlöschen wieder schrittweise.* Danach ist das Gerät betriebsbereit.

*Während dieser Zeit ist der Ausgang entsprechend der Programmierung geschaltet: EIN bei Schließerfunktion und AUS bei Öffnerfunktion.

Störanzeige: Bei Kurzschluß leuchten Betriebsanzeige und roter LED-Balken im Wechsel.

Wartungsempfehlung: Überprüfen Sie die Sensorspitze von Zeit zu Zeit auf Ablagerungen. Reinigen Sie sie gegebenenfalls mit einem weichen Tuch. Fest anhaftende Ablagerungen (z. B. Kalk) lassen sich mit handelsüblichem Essigreiniger entfernen.

Technische Daten

Betriebsspannung [V]	20 ... 36 DC1
Strombelastbarkeit [mA]	400; Kurzschlußschutz, getaktet; verpolungssicher / überlastfest
Spannungsabfall [V]	< 2,5
Stromaufnahme [mA]	< 80
Flüssige Medien
Mediumtemperatur [°C].	-25 ... +80
Einstellbereich [cm/s].	3 ... 300
Größte Empfindlichkeit [cm/s]	3 ... 60
Temperaturgradient [K/min]	300
Gasförmige Medien
Mediumtemperatur [°C].	-25 ... +80
Einstellbereich [cm/s].	200 ... 3000
Größte Empfindlichkeit [cm/s]	200 ... 800
Ansprechzeit [s]	1 ... 10
Bereitschaftsverzögerungszeit [s]	15, optisch signalisiert
Druckfestigkeit [bar]	300
Umgebungstemperatur [°C]	-25 ... +80
Schutzart	IP 67 (IEC 60529) / (UL50)
Schockfestigkeit [g]	50 (DIN / IEC 68-2-27, 11 ms)
Vibrationsfestigkeit [g]	20 (DIN / IEC 68-2-6, 55-2000 Hz)
Gehäusewerkstoffe	PBT-GF 20
Sensorwerkstoff (SI10xx) . V4A (1.4404); O-Ring: FPM 8x1,5 gr 80° Shore A
Sensorwerkstoff (SI11xx) . Titan (3.7035); O-Ring: FPM 8x1,5 gr 80° Shore A

1) nach EN50178, SELV, PELV

Einstelldiagramme / Technik-Information

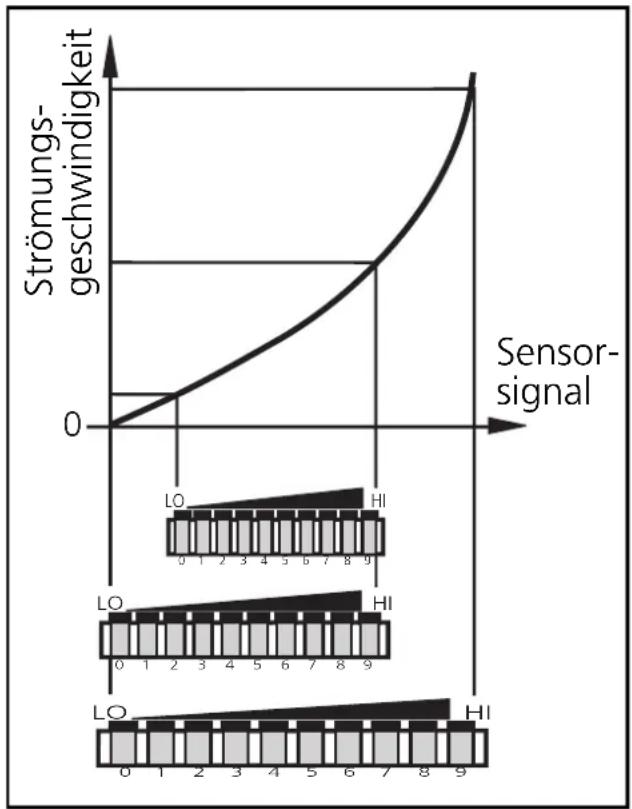

■ Überwachungsbereich Strömung einstellen

Der Erfassungsbereich (Fenster) wird festgelegt durch

• Abgleich auf gewünschte Maximalströmung (HI-Teach) = oberes Ende des Fensters. Dieser Abgleich genügt für die meisten wasserbasierten Applikationen.

- Zusätzlich Abgleich auf gewünschte Minimalströmung / Strömungsstillstand (LO-Teach) = unteres Ende des Fensters (optional).

- Abgleich auf Maximalströmung (HI-Teach)

Das Gerät erfaßt die vorhandene Strömung und setzt diesen Wert als oberen Anzeigewert für das LED-Display (LED 9).

1	Schalten Sie die Betriebsspannung ein. Nach etwa 15s ist das Gerät betriebsbereit. Lassen Sie das Medium mit der gewünschtenMaximalströmung in der Anlage fließen.
2	[7v25]		Drücken Sie die Taste Learn/Setund halten Sie sie gedrückt.Die grünen LEDs rechts und links blinken,nach 5s füllt sich der LED-Balken (grün) von links nach rechts (lassen Sie die Taste los, sobald die ersten LEDs leuchten).Die Anzeige verlischt kurzzeitig. Das Gerät speichert die aktuelle Strömung als Maximalströmung und geht in den Betriebsmodus.
	>5...<10s

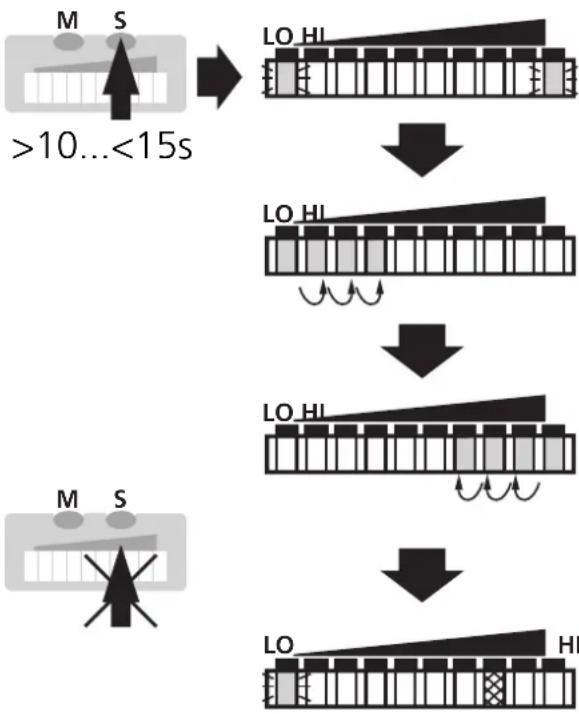

- Abgleich auf Minimalströmung / Strömungsstillstand (LO-Teach), optional

Das Gerät erfaßt die vorhandene Strömung und setzt diesen Wert als unteren Anzeigewert für das LED-Display. Im Betriebszustand blinkt die erste grüne LED (LED 0), wenn die Strömung unter diesen Wert fällt (bzw. wenn Strömungsstillstand eintritt).

ACHTUNG: LO-Teach darf nur nach HI-Teach durchgeführt werden.

1	Lassen Sie das Medium mit der gewünschten Minimalströmung in der Anlage fließen bzw. halten Sie die Strömung an.
2		Drücken Sie die Taste Learn/Set und halten Sie sie gedrückt.Die grünen LEDs rechts und links blinken,nach 5s füllt sich der LED-Balken (grün) von links nach rechts,nach weiteren 5s füllt sich der LED-Balken (grün) von rechts nach links(lassen Sie die Taste los, sobald die ersten LEDs rechts leuchten).Die Anzeige verlischt kurzzeitig.Das Gerät speichert die aktuelle Strömung als Minimalströmung und geht in den Betriebsmodus.

- Fernabgleich

Sie können das Gerät auch über die Programmierleitung abgleichen, wenn die Funktion Fernabgleich aktiv ist. Legen Sie für die jeweilige Zeit Betriebsspannung (+U _B ) an Pin 2 (P): >5...<10s für HI-Teach, >10...<15s für LO-Teach.

Wenn die Betriebsspannung länger als 15s Pin 2 anliegt,

• werden alle Einstellungen auf Werkseinstellung zurückgesetzt.
  Wenn die Betriebsspannung länger als 20s an Pin 2 anliegt,
• bleibt der Abgleich unwirksam; das Gerät geht mit unveränderten Werten in den Betriebsmodus;
• wird das Gerät verriegelt (die Tastenfunktionen sind so lange gesperrt, wie die Betriebsspannung an Pin 2 anliegt).

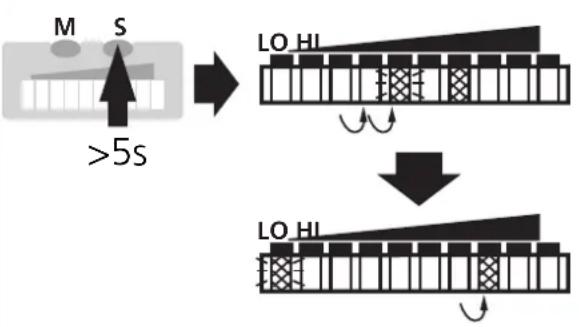

■Schaltpunkt einstellen

Der Schaltpunkt ist werksseitig voreingestellt (LED 7). Die Einstellung beeinflußt die Reaktionszeit des Geräts:

• Hoher Schaltpunkt = schnelle Reaktion bei Strömungsabfall,
• niedriger Schaltpunkt = schnelle Reaktion bei Strömungsanstieg.

1		Drücken Sie die Taste Mode/Enter einmal. Der aktuelle Schaltpunkt wird angezeigt: Leuchtende LED: Grobeinstellung, blinkende LED: Feineinstellung.
2		Drücken Sie die Taste Learn/Set und halten Sie sie gedrückt. Nach 5s wird der Schaltpunkt erhöht* (schrittweise durch Einzeldruck oder kontinuierlich durch Festhalten der Taste). Anzeige: Die blinkende LED läuft von links nach rechts. Nach Erreichen der LED 9 beginnt der Durchlauf wieder bei LED 0. Die stetig leuchtende LED wandert eine Position weiter.**
3		Drücken Sie kurz die Taste Mode/Enter (= Bestätigung). Die Anzeige verlischt kurzzeitig. Der eingestellte Schaltpunkt wird wirksam; das Gerät geht in den Betriebsmodus.

*Schaltpunkt verringern: Lassen Sie blinkende und leuchtende LED bis zum maximalen Einstellwert laufen. Danach beginnt der Durchlauf wieder bei dem minimalen Einstellwert.

**Überlauf: Überschreiten blinkende und leuchtende LEDs den maximalen Einstellwert, beginnt der Durchlauf wieder bei dem minimalen Einstellwert.

■Überwachung auf Überströmung

Mit dieser Funktion können Sie die Position des Anzeigefensters im Überwachungsbereich festlegen: Verschieben Sie die LED für den oberen Anzeigewert auf die Position 8, 7, 6 oder 5. Bei maximaler Betriebsströmung leuchten alle LEDs von 0 bis zu dieser LED. Die LEDs oberhalb dieses Bereichs signalisieren Überströmung.

Liegt der Schaltpunkt oberhalb des Bereichs, schaltet das Gerät bei Überströmung.

1	2 x	Drücken Sie die TasteMode/Enter zweimal.Die aktuelle Einstellung wird angezeigt (grüne LED).
2	5 s	Drücken Sie die Taste Learn/Set5 s lang (bis die LED blinkt).
3		Drücken Sie die Taste Learn/Setso oft, bis die gewünschte LED blinkt.Bei jedem Tastendruck geht die LED eine Position zurück. Bei Unterschreiten der LED 5 beginnt der Durchlauf wieder bei LED 9.
4		Drücken Sie kurz die TasteMode/Enter (= Bestätigung).Die Anzeige verlischt kurzzeitig.Das Gerät speichert die neue Einstellung und geht in den Betriebsmodus.

Hinweis:
Nach jedem Abgleich auf Maximalströmung (HI-Teach) wird die Verschiebung wieder zurückgesetzt (auf LED 9).

■Aktivieren / Deaktivieren der Funktion Fernabgleich

Ist die Funktion aktiv, kann das Gerät durch Spannung auf Pin 2 abgeglichen werden.

Auslieferungszustand: Funktion aktiv.

Funktion aktiv		Rechts und links leuchten je 3 LEDs grün.*
Funktion nicht aktiv		Die 4 LEDs in der Mitte leuchten rot.*

*Die LEDs blinken, wenn Spannung auf Pin 2 liegt.

1	3 x	Drücken Sie die TasteMode/Enterdreimal.Die aktuelle Einstellung wird angezeigt.
2	>5s↓	Drücken Sie die TasteLearn/Setund halten Sie sie gedrückt,nach 5s wird die Funktion umgeschaltet.(Mit jedem neuen Tastendruck aufLearn/Setwird die Funktion erneut umgeschaltet).
3		Drücken Sie kurz die TasteMode/Enter(= Bestätigung).Die Anzeige verlischt kurzzeitig,danach geht das Gerät in den Betriebsmodus.

Wenn die Funktion Fernabgleich aktiv ist, und die Betriebsspannung länger als 20s an Pin 2 anliegt, wird das Gerät verriegelt (die Tastenfunktionen sind so lange gesperrt, wie die Betriebsspannung an Pin 2 anliegt).

Verwenden Sie 4-Draht-Kabeldosen ohne Brücke zwischen Pins 2 und 4. Bei 3-Draht-Kabeldosen mit Brücke zwischen Pin 2 und Pin 4 löst das Einschalten der Endstufe den Fernabgleich aus!

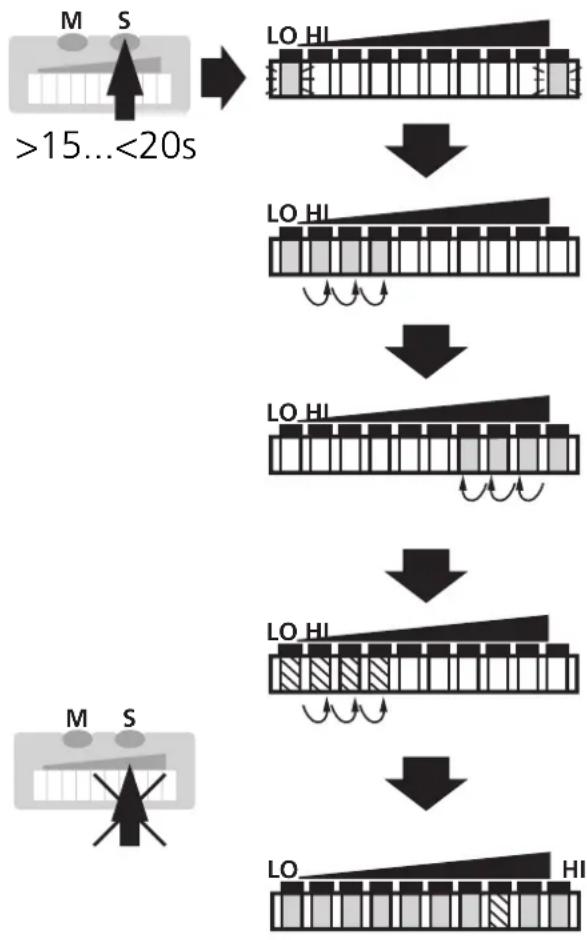

■Werkseinstellung wieder herstellen (Reset)

Drücken Sie die Taste Learn/Set und halten Sie sie gedrückt.

Die grünen LEDs rechts und links blinken,

nach 5s füllt sich der LED-Balken (grün) von links nach rechts,

nach weiteren 5s füllt sich der LED-Balken (grün) von rechts nach links,

nach weiteren 5s füllt sich der LED-Balken (orange) von links nach rechts

(lassen Sie die Taste los, sobald die ersten LEDs orange leuchten).

Die Anzeige verlischt kurzzeitig. Alle Einstellungen werden auf Werkseinstellung zurückgesetzt, das Gerät geht in den Run-Modus Strömung.

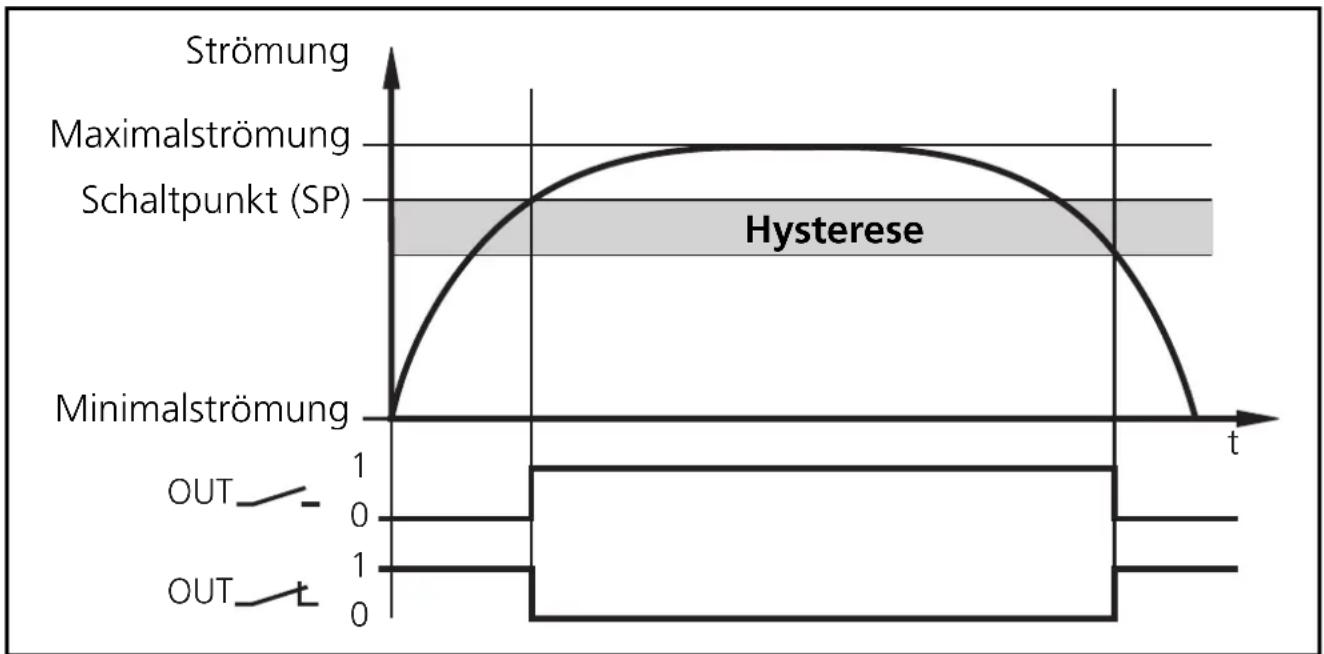

Hysteresefunktion

Steigt die Strömungsgeschwindigkeit, schaltet der Ausgang bei Erreichen des Schaltpunkts (SP).

Sinkt die Strömungsgeschwindigkeit wieder, schaltet der Ausgang zurück, wenn der Wert "SP minus Hysterese" erreicht ist.

Die Hysterese wird wesentlich beeinflußt von der Wahl des Arbeitsbereichs auf der Empfindlichkeitskurve des Sensors:

• Bei Abgleich auf HI-Flow-Werte im Bereich 0 ... 60cm/s beträgt die Hysterese 2 - 4cm/s (Werte gelten für Wasser).
• Bei Abgleich auf HI-Flow-Werte oberhalb 100cm/s vergrößert sich die Hysterese mit steigender Strömungsgeschwindigkeit.

Die typische Ansprechzeit des Geräts beträgt 3 ... 8s. Sie kann durch Einstellung des LO-Teach und des Schaltpunkts beeinflußt werden:

- Je niedriger LO-Teach oder Schaltpunkt eingestellt werden desto schneller schaltet das Gerät ein.

- Je höher LO-Teach oder Schaltpunkt eingestellt werden desto schneller schaltet das Gerät aus.
