Produkttyp	AS-i-Controller (Slave-Modul)
Marke	IFM
Modell	AC2703
Kategorie	Controller
Hauptfunktionen	Anschluss von 4 Sensoren (2-Leiter oder 3-Leiter PNP) und 4 Aktoren (PNP) an den AS-i-Master; Watchdog-Funktion (40 ms)
Sensorversorgung	Extern (SELV-Spannung); Eingänge nicht an externes Potenzial anschließen
Aktorversorgung	Extern (SELV-Spannung)
Versorgungsspannung	min. 15 ... max. 30 V DC (über AS-i oder extern je nach Modell)
Montage	Auf 35-mm-Schiene; vorzugsweise vertikal; freie Luftzirkulation sicherstellen
Adressierung	Adressen 01 bis 31; über Adressiermodul, automatisch (ifm AS-i-Controller) oder über AS-i-Software
LED-Anzeigen	Grün: Versorgung OK; Rot: Kurzschluss eines Ausgangs (der Ausgang wird abgeschaltet)
Maximale Anzahl Module pro Master	31
Maximale Gesamtlast der Kontakte	2 A
Schutz	Kurzschlusserkennung an Ausgängen; Watchdog-Funktion
Anschlussklemmen	Schraubklemmen; Möglichkeit der Reihenschaltung
Montagebedingungen	Wärmeableitung sichergestellt; vorzugsweise vertikale Montage
Abmessungen (ca.)	100 x 50 x 50 mm
Gewicht (ca.)	200 g
Betriebstemperatur	Nicht angegeben

Häufig gestellte Fragen - AC2703 IFM

Welche Funktion hat das Modul AC2703?

Das Modul AC2703 ist ein AS-i-Slave-Controller, der den Anschluss von 4 Sensoren und 4 PNP-Aktoren an das AS-i-Netzwerk ermöglicht, mit einer Watchdog-Funktion, die die Ausgänge bei Kommunikationsverlust abschaltet.

Wie wird das Modul AC2703 versorgt?

Für das Modell AC2703 ist die Sensorversorgung extern (SELV-Spannung). Schließen Sie die Eingänge nicht an ein externes Potenzial an. Die Aktoren benötigen ebenfalls eine externe SELV-Spannungsversorgung.

Wie wird das Modul adressiert?

Die Adresse (01 bis 31) kann über ein Adressiermodul (Klemmen A+ und A-), durch automatische Adressierung mit einem ifm AS-i-Controller (Funktion MULTIPLE AUTO ADDRESS) oder über die AS-i-Software eingestellt werden. Bei Lieferung ist die Adresse 0.

Was bedeuten die LEDs am Modul?

Die grüne LED zeigt an, dass die Versorgung in Ordnung ist. Die rote LED signalisiert einen Kurzschluss an einem Ausgang: Dieser Ausgang wird dann abgeschaltet und wird erst nach einem Zurücksetzen der externen Versorgung wieder aktiviert.

Was ist die maximale Belastung der Kontakte?

Die maximale Gesamtlast der Kontakte des Moduls beträgt 2 A. Bei höherer Last müssen separate Stromkreise verwendet werden.

Wie wird das Modul AC2703 montiert?

Das Modul wird auf eine 35-mm-Schiene montiert oder an einer Montagevorrichtung befestigt. Es ist auf gute Wärmeableitung (freie Luftzirkulation) zu achten und vorzugsweise vertikal zu montieren.

Können mehrere Module in Reihe geschaltet werden?

Ja, die Module können in Reihe geschaltet werden. Die Gesamtlast darf jedoch 2 A nicht überschreiten, sonst müssen separate Stromkreise verwendet werden.

Was tun bei Kurzschluss an einem Ausgang?

Bei einem Kurzschluss leuchtet die rote LED und der betreffende Ausgang wird abgeschaltet. Um ihn wieder zu aktivieren, muss die externe Versorgung der Aktoren aus- und wieder eingeschaltet werden. Der Kurzschluss wird nicht an den AS-i-Master gemeldet.

Welche Funktion hat der Watchdog?

Die Watchdog-Funktion schaltet die 4 Ausgänge ab, wenn die Kommunikation mit dem Master länger als 40 ms unterbrochen ist, und gewährleistet so die Sicherheit der Anlage.

Kann ich 2-Leiter-Sensoren mit diesem Modul verwenden?

Ja, das Modul akzeptiert 2-Leiter-Sensoren oder 3-Leiter-PNP-Sensoren an den Eingängen I1 bis I4. Achtung: Schließen Sie die Eingänge nicht an ein externes Potenzial an.

BEDIENUNGSANLEITUNG AC2703 IFM

Bestimmungsgemäß Verwendung

Das AS-i-Modul fungiert als Slave im AS-i-Netz (AS-i-Profil: S 7.0). Es verbindet 4 Sensoren (2-Draht-Sensoren oder PNP-3-Draht-Sensoren) und 4 Aktuatoren (PNP-schaltend) mit dem AS-i-Master.

• Maximale Anzahl von Modulen pro Master: 31
• Watchdog-Funktion: Ist die Verbindung zum Master für mehr als 40 ms unterbrochen, werden die 4 Ausgänge stromlos geschalte

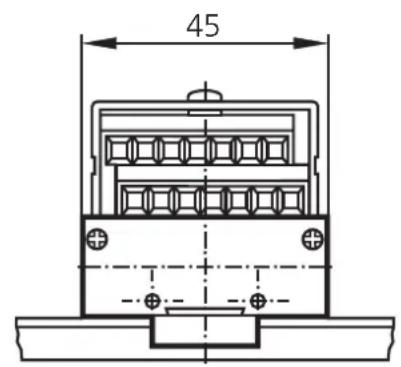

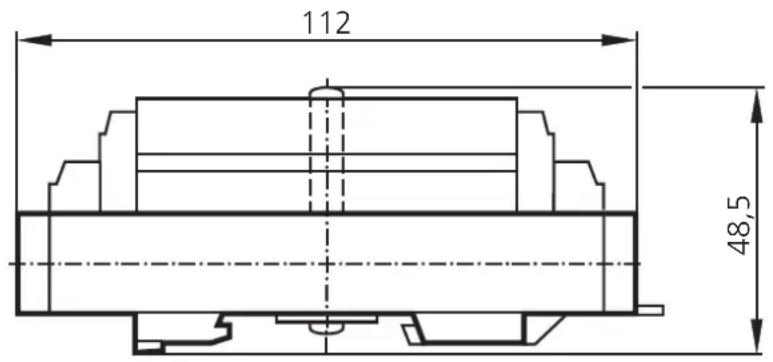

Montage

Klemmen Sie das Modul auf eine 35 mm-Profilschiene oder befestigen Sie es auf einer Montageunterlage.

Achten Sie auf eine geeignete Verlustleistungsabfuhr (keine Behinderung der Luftzirkulation). Montieren Sie das Modul vorzugsweise senkrecht.

Elektrischer Anschluss

Die Sensorversorgung erfolgt beim AC2701 über das AS-i Netz, beim AC2703 über externe Versorgung. Verbinden Sie die Ein-gänge I1 ... I4 nicht mit externem Potential. Für die Ausgänge O1 ... O4 muß das externe Potential eine PELV Spannung sein.

Signaleingänge AC2701

Sensorversorgung über AS-i-Netz (Klemmen I+/I-):

min. 15...max. 30 V DC

(Verbinden Sie die Eingänge nicht mit externem Potential)

Ausgabe AC2701

External Versorgung (Klemmen E+/E-): min. 15...max. 30 V DC PELV

Signaleingänge AC2703

Sensorversorgung (Klemmen I+/I-)

über externe Versorgung (Klemmen E+/E-):

min. 15...max. 30 V DC

(Verbinden Sie die Eingänge nicht mit externem Potential)

Ausgabe AC2703

External Versorgung (Klemmen E+/E-): min. 15...max. 30 V DC PELV

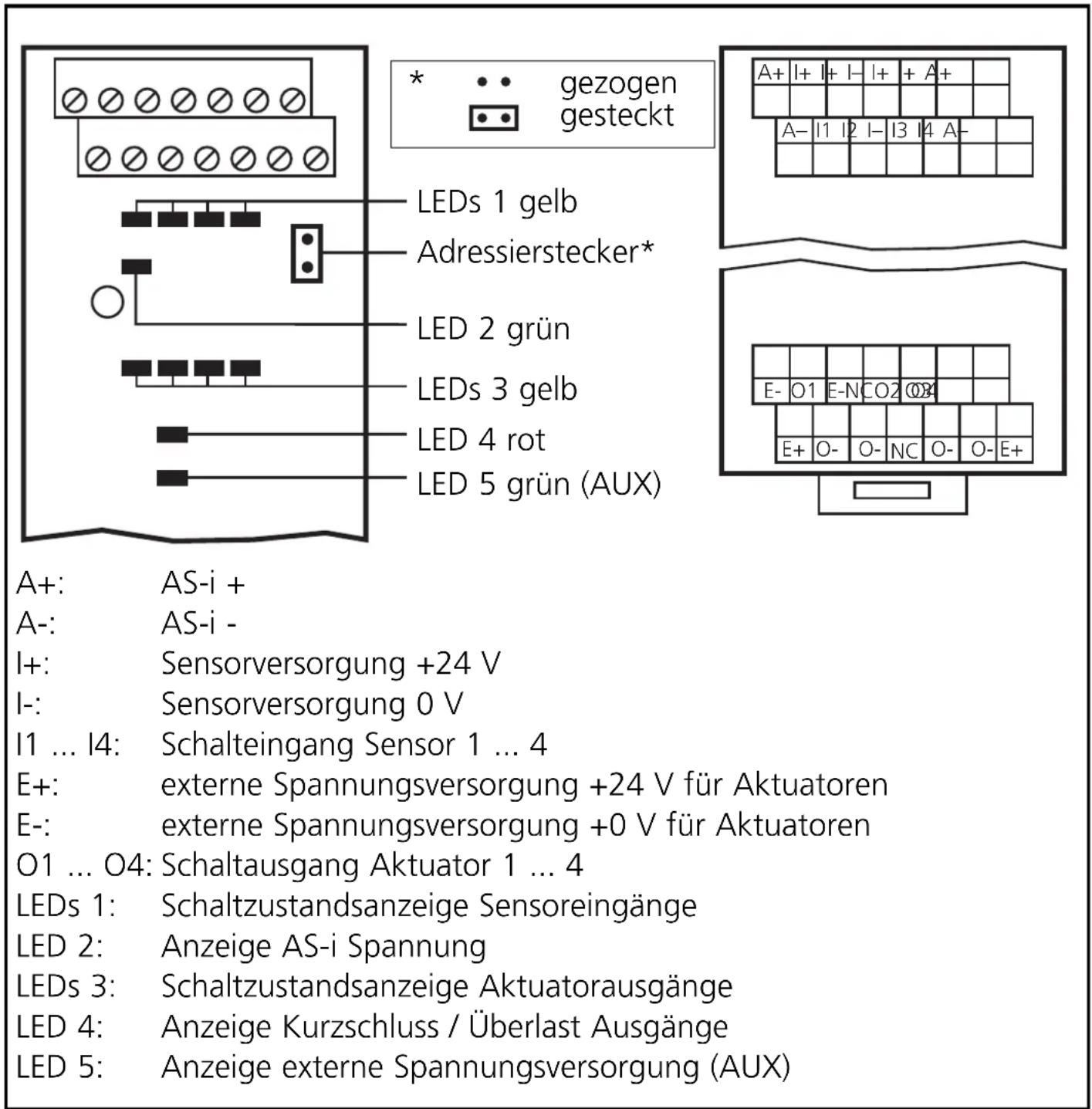

Klemmenbelegung

Die Module sind reihenschaltbar.

Maximale Gesamtbelastung der Modulkontakte: 2 A;

bei higherer Belastung müssen getrennte Kreise gebildet werden.

Die Hilfsspannung muß eine sichere Trennung nach PELV besitzen.

Adressieren

Vergeben Sie eine Adresse zwischen 01 und 31; Auslieferadresse ist 0.

A Adressieren mit Adressiergerät

Verbinden Sie das Adressiergerät mit den Klemmen A+ und A-,ziehen Sie den Adressierstecker und vergeben Sie die gewünschte Adresse.

B Automatisches Adressieren mit ifm-AS-i-Controller

Alle vorhandenen Slaves müssen projektiert sein. Verbinden Sie das Modul mit dem Controller (Funktion MULTIPLE AUTO ADDRESS = EIN). Entfern den Adressierstecker; die niedrigste frei Adresse wird belegt.

Automatisches Adressieren mehrerer Module: Entfernen Sie die Adressierstecker nacheinander; die Module werden in aufsteigender Reihenfolge adressiert.

C Adressieren durch AS-i-Software

Schlieben Sie das Modul an und vergehen Sie die gewünschte Adresse.

ACHTUNG: Adressieren Sie mehrere Module,arf jeweils nur ein Modul mit der Adresse 0 im AS-i-Strang vorhanden sein, daher mussen zunachst alle Adressierstecker gesetzt sein. Entfernen Sie den Stecker beim 1.Modul und adressieren Sie dies, entfernen Sie den Stecker beim 2.Modul und adressieren Sie dies, usw.

Betrieb

• LED grün leuchtet: Spannungsversorgung o. k.
• LED rot leuchtet: Kurzschluss in einem Ausgang. Der Ausgang wird abgeschaltet; Rücksetzen durch Aus- und wieder Einschalten der externen Spannungsvorsorgung für die Aktuatoren.
• Der Kurzschluss wird nicht an den AS-i-Master gemeldet.
