Informations produit

Marque : IFM

Modèle : AC2703

Catégorie : Contrôleur

Caractéristiques	Détails
Type de produit	Contrôleur
Plage de température	-10 à 60 °C
Alimentation	24 V AC/DC
Entrée de signal	0-10 V, 4-20 mA
Sortie de signal	Relais, transistor
Dimensions	100 x 50 x 75 mm
Poids	300 g
Utilisation	Contrôle de processus industriels et régulation de température
Maintenance	Vérification régulière des connexions et nettoyage des contacts
Sécurité	Conforme aux normes CE, protection contre les surcharges
Garantie	2 ans
Informations supplémentaires	Installation facile, interface utilisateur intuitive

FOIRE AUX QUESTIONS - AC2703 IFM

Comment réinitialiser le contrôleur IFM AC2703 ?

Pour réinitialiser le contrôleur IFM AC2703, débranchez l'alimentation pendant 10 secondes, puis rebranchez-la. Cela réinitialisera les paramètres par défaut.

Que faire si le contrôleur ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement connecté et que la source d'alimentation fonctionne. Si le problème persiste, testez avec un autre câble d'alimentation.

Comment calibrer le contrôleur IFM AC2703 ?

Pour calibrer le contrôleur, accédez au menu de configuration, sélectionnez l'option de calibration et suivez les instructions affichées à l'écran.

Que signifie un voyant clignotant sur le contrôleur ?

Un voyant clignotant indique généralement une erreur de fonctionnement. Consultez le manuel pour identifier le code d'erreur correspondant.

Comment modifier les paramètres de configuration du contrôleur ?

Accédez au menu principal, sélectionnez 'Configuration' et utilisez les flèches pour modifier les paramètres souhaités. N'oubliez pas de sauvegarder vos modifications.

Le contrôleur fonctionne mais ne contrôle pas le processus. Que faire ?

Vérifiez les connexions aux actionneurs et assurez-vous qu'ils sont alimentés. Assurez-vous également que les paramètres de sortie sont correctement configurés.

Comment mettre à jour le firmware du contrôleur IFM AC2703 ?

Téléchargez la dernière version du firmware depuis le site d'IFM, puis suivez les instructions de mise à jour fournies dans le manuel d'utilisation.

Est-ce que le contrôleur IFM AC2703 est compatible avec d'autres appareils ?

Vérifiez la documentation technique pour les spécifications de compatibilité. En général, il est compatible avec de nombreux capteurs et actionneurs selon les protocoles utilisés.

Comment obtenir un support technique pour le contrôleur IFM AC2703 ?

Pour un support technique, contactez le service clientèle d'IFM via leur site web ou par téléphone. Ayez votre numéro de modèle et votre numéro de série à portée de main.

Quelle est la plage de température de fonctionnement du contrôleur IFM AC2703 ?

La plage de température de fonctionnement est généralement de -25 °C à +60 °C. Consultez le manuel pour des informations spécifiques.

Téléchargez la notice de votre Contrôleur au format PDF gratuitement ! Retrouvez votre notice AC2703 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AC2703 de la marque IFM.

MODE D'EMPLOI AC2703 IFM

The short circuit is not indicated to the AS-i master. 7Fonctionnement et caractéristiques Le module AS-i fait fonction d'esclave dans le réseau AS-i (profil AS-i : S 7.0). Il raccorde 4 capteurs (capteurs 2 fils ou capteurs 3 fils pnp) et 4 actionneurs (pnp) au maître AS-i.

Nombre maximal de modules par maître : 31

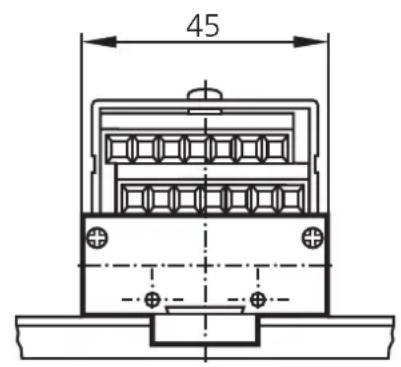

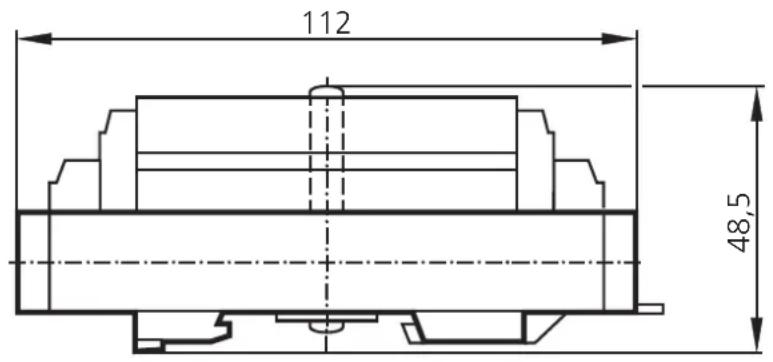

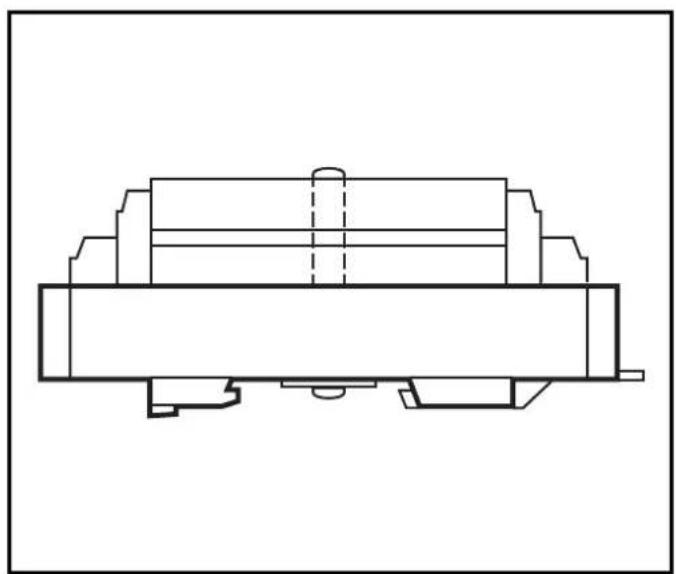

Fonction chien de garde : Si le raccordement avec le maître est inter- rompu pendant plus de 40 ms, les 4 sorties sont mises hors tension Montage Montez le module sur un rail 35 mm ou fixez-le sur un dispositif de montage. Assurez une dissipation appropriée de la chaleur (circulation d'air libre autour du module). Montez le module verticalement, de préférence. Raccordement électrique Alimentation capteur pour AC2701 via le réseau AS-i, pour AC2703 via alimentation externe. Ne raccordez pas les entrées I1 ... I4 à un potentiel externe. Pour les sorties O1 ... O4 le poten- tiel externe doit être une tension TBTP. Entrées signaux AC2701 Alimentation capteur via le réseau AS-i (bornes I+/I-) : min. 15...max. 30 V DC (Ne raccordez pas les entrées à un potentiel externe) Sorties AC2701 Alimentation externe (bornes E+/E-) : min. 15 ... max. 30 V DC TBTP

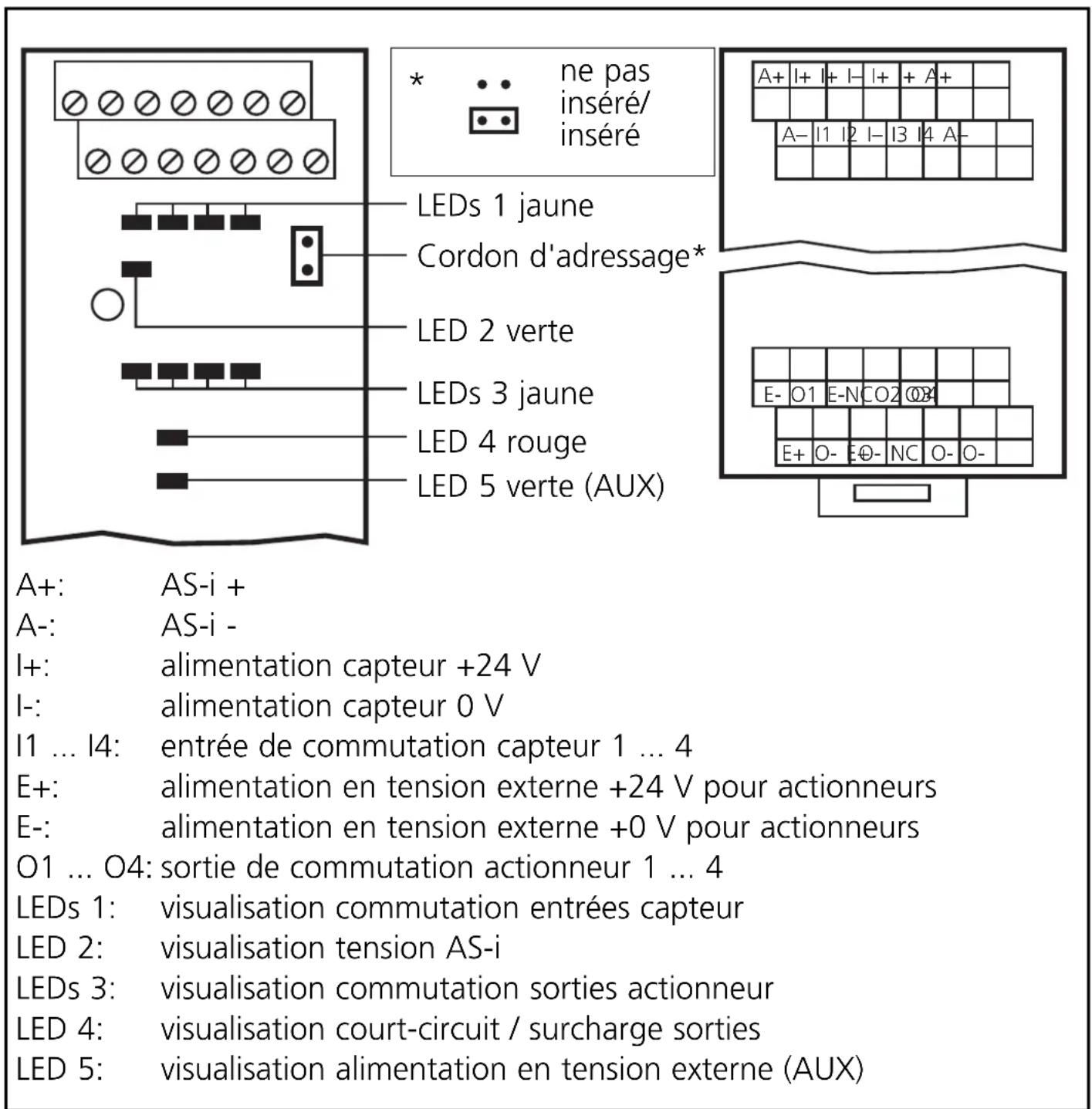

O- O- LEDs 1 jaune Cordon d'adressage* LED 2 verte LEDs 3 jaune A+: AS-i + A-: AS-i - I+: alimentation capteur +24 V I-: alimentation capteur 0 V I1 ... I4: entrée de commutation capteur 1 ... 4 E+: alimentation en tension externe +24 V pour actionneurs E-: alimentation en tension externe +0 V pour actionneurs O1 ... O4: sortie de commutation actionneur 1 ... 4 LEDs 1: visualisation commutation entrées capteur LED 2: visualisation tension AS-i LEDs 3: visualisation commutation sorties actionneur LED 4: visualisation court-circuit / surcharge sorties LED 5: visualisation alimentation en tension externe (AUX) LED 4 rouge LED 5 verte (AUX)

ne pas inséré/ inséréLes modules peuvent être raccordés en série. Charge totale maximale des contacts du module : 2 A. En cas de charge plus importante il est nécessaire de réaliser des circuits séparés. La tension auxiliaire doit avoir une séparation sûre selon TBTP. Adressage Affectez une adresse entre 01 et 31. Lors de la livraison l'adresse est 0. A Adressage avec le module d'adressage Raccordez le module d'adressage avec les bornes A+ et A-. Enlevez le strap d'adressage et affectez l'adresse souhaitée. B Adressage automatique avec le contrôleur AS-i ifm Tous les esclaves présents doivent être présélectionnés. Raccordez le module sur le contrôleur (fonction MULTIPLE AUTO ADDRESS = activée). Enlevez le strap d'adressage, l'adresse la plus basse libre est utilisée. Adressage automatique de plusieurs modules : Enlevez les straps d'adressage l'un après l'autre. Les modules sont adressés dans l'ordre croissant. C Adressage via le logiciel AS-i Raccordez le module et affectez l'adresse souhaitée. Attention : Si vous adressez plusieurs modules, seulement un module avec l'adresse 0 peut être présent sur le faisceau AS-i. De ce fait, tous les straps d'adressage doivent d'abord être insérés. Enlevez le strap du premier module et adressez-le, enlevez le strap du deuxième module et adressez-le, etc. Fonctionnement

LED verte allumée : alimentation o.k.

LED rouge allumée : court-circuit de la sortie. La sortie est mise hors tension. Sa disponibilité est rétablie en désactivant et activant à nou- veau l'alimentation externe des actionneurs.
