Produkttyp	AS-i Steuerung
Marke	IFM
Modell	AC2802
AS-i Profil	S 7.0
Maximale Anzahl Module pro Master	31
Watchdog-Funktion	Ausgänge werden bei Unterbrechung > 40 ms abgeschaltet
Gesamtstromaufnahme	≤ 280 mA pro Modul
Ausgangsstrom	2,5 A pro Kanal, 6 A pro Modul
Sensorspannung	18...30 V DC über AS-i
Anzahl der Potentiale	3 Potentiale
Anschlussart	Schraubklemmen
Eingänge	4 Schalteingänge (I1...I4)
Ausgänge	4 Schaltausgänge (O1...O4)
Adressbereich	1 bis 31 (Standardadresse: 0)
Montage	Auf 35 mm Tragschiene oder Montagevorrichtung
LED-Anzeige	Grün: AS-i-Versorgung OK; Gelb: Eingang/Ausgang geschaltet
Betriebstemperatur	Nicht im Datenblatt angegeben, geschätzt -25°C bis +70°C (typischer Industriegebrauch)
Abmessungen (ca.)	45 mm x 135 mm x 26,5 mm (B x H x T) laut Abbildung
Gewicht	Nicht angegeben, geschätzt ca. 150 g
Wartung und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Keine Lösungsmittel verwenden.
Sicherheit	Installation nur in geschlossenen elektrischen Bereichen. Vor dem Anschließen spannungsfrei schalten.
Ersatzteile und Reparierbarkeit	Keine Ersatzteile verfügbar. Bei Defekt das Modul ersetzen.

Häufig gestellte Fragen - AC2802 IFM

Wie adressiere ich das Modul AC2802?

Die Adressierung kann auf drei Arten erfolgen:
- Mit einem Adressiermodul: Verbinden Sie es mit den Klemmen A+ und A-, entfernen Sie den Adressiershunt und weisen Sie die gewünschte Adresse zu (1 bis 31).
- Automatische Adressierung mit einer ifm AS-i-Steuerung: Aktivieren Sie die Funktion MULTIPLE AUTO ADDRESS, entfernen Sie den Adressiershunt, damit die niedrigste freie Adresse zugewiesen wird.
- Über die AS-i-Software: Verbinden Sie das Modul und weisen Sie die gewünschte Adresse zu. Achten Sie darauf, dass jeweils nur ein Modul die Adresse 0 hat.

Was bedeutet die grüne LED am Modul?

Die grüne LED zeigt an, dass die AS-i-Versorgung korrekt ist und das Modul unter Spannung steht.

Was bedeutet die gelbe LED am Modul?

Die gelbe LED zeigt an, dass mindestens ein Eingang oder Ausgang geschaltet (aktiv) ist.

Wie hoch ist der maximale Ausgangsstrom pro Kanal?

Der maximale Ausgangsstrom beträgt 2,5 A pro Kanal und insgesamt 6 A pro Modul.

Was ist die Funktion des Watchdog?

Wenn die Kommunikation mit dem AS-i-Master für mehr als 40 ms unterbrochen wird, werden die 4 Ausgänge aus Sicherheitsgründen automatisch abgeschaltet.

Wie installiere ich das Modul AC2802?

Montieren Sie das Modul auf einer 35 mm Tragschiene oder befestigen Sie es auf einer Montagevorrichtung. Sorgen Sie für gute Wärmeableitung, indem Sie die Luft frei zirkulieren lassen. Montieren Sie es vorzugsweise in vertikaler Position.

Welche Anschlussarten sind verfügbar?

Das Modul AC2802 verwendet Schraubklemmen (Combicon) zum Anschließen von Sensoren und Aktoren. Es verwaltet 3 verschiedene Potentiale.

Wie hoch ist die Sensorversorgungsspannung?

Die Sensoren werden über das AS-i-Netz mit einer Spannung von 18 bis 30 V DC (Klemmen I+ und I-) versorgt. Die Eingänge nicht an ein externes Potential anschließen.

Wie führe ich eine automatische Adressierung mehrerer Module durch?

Stellen Sie sicher, dass alle Slaves vorausgewählt sind. Entfernen Sie den Adressiershunt vom ersten Modul, dann vom zweiten usw. Die Module werden dann in aufsteigender Reihenfolge adressiert. Der Shunt muss für die Kommunikation entfernt bleiben.

Was tun, wenn die AS-i-Versorgungs-LED nicht leuchtet?

Überprüfen Sie die AS-i-Verbindungen und die Versorgung des Masters. Stellen Sie sicher, dass das Modul korrekt adressiert ist und der Adressiershunt nicht vorhanden ist (außer bei Adresse 0). Wenn das Problem weiterhin besteht, ersetzen Sie das Modul.

BEDIENUNGSANLEITUNG AC2802 IFM

Bestimmungsgemäße Verwendung

• AS-i-Profil S 7.0
• maximale Anzahl von Modulen pro Master: 31
• Watchdog-Funktion: ist die Verbindung zum Master für mehr als 40ms unterbrochen, werden die vier Ausgänge stromlos geschaltet
  • Gesamtstromaufnahme: ≤ 280mA pro Modul
  • Ausgangsstrom: 2,5A pro Kanal, 6A pro Modul
• Sensor-/Aktuatoranschluß über Schraubklemmen/Combicon
• Das Modul ist ausschließlich zur Aufstellung in abgeschlossenen elektrischen Betriebsstätten bestimmt

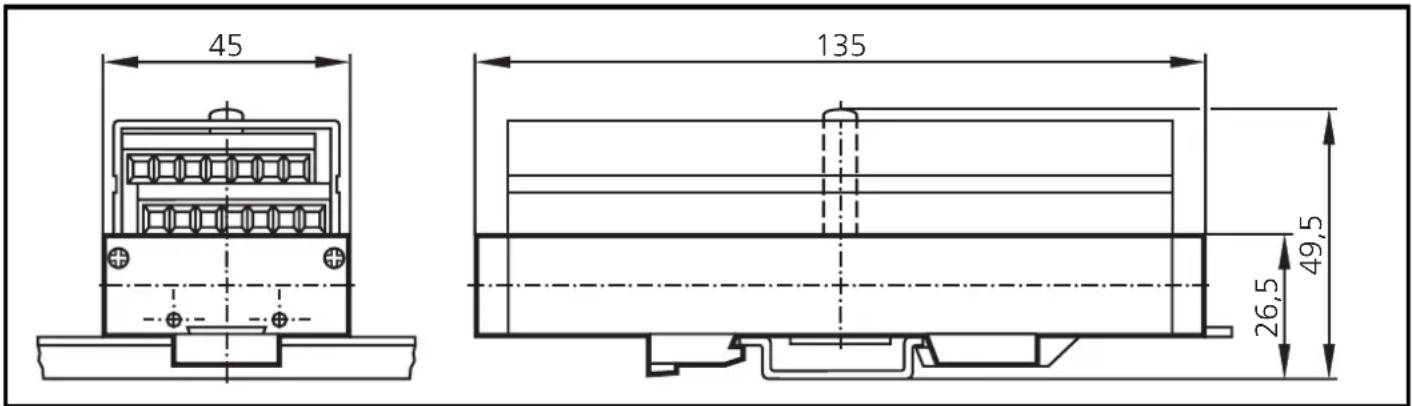

Montage

Klemmen Sie das Modul auf eine 35mm-Profilschiene oder befestigen Sie es auf einer Montageunterlage.

Achten Sie auf eine geeignete Verlustleistungsabfuhr (keine Behinderung der Luftzirkulation). Montieren Sie das Modul vorzugsweise senkrecht.

Elektrischer Anschluß

Schalten Sie die Versorgungskreise für die Aktuatoren spannungsfrei. Verbinden Sie die Sensoren und Aktuatoren mit den Anschlußklemmen.

Eingänge: Sensorversorgung über AS-i Netz (Klemmen I+/I-): 18 ... 30V DC (Verbinden Sie die Eingänge nicht mit externem Potential)

Ausgänge:

AC2801/3: Externe Versorgung (Klemmen L1/N): 240V AC / 24V DC

AC2802/8: Externe Versorgung

(Klemmen O4-O3, O2, O1/N): 240V AC / 24V DC

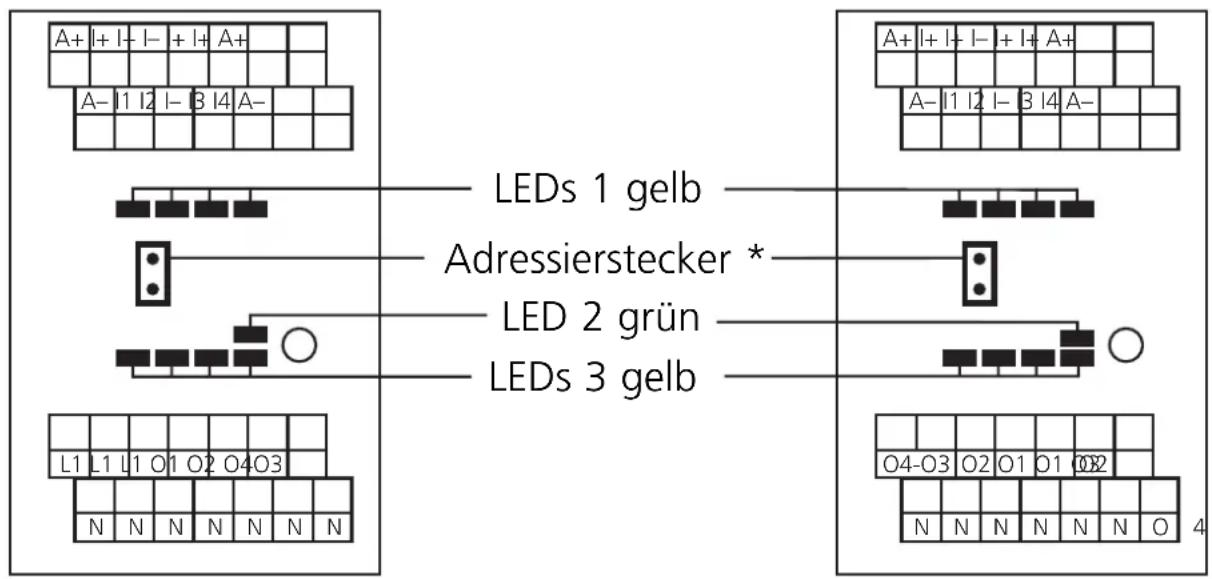

Klemmenbelegung

AC2801/AC2803
AC2802/AC2806/AC2808

A+: AS-i +

A-: AS-i -

I+: Sensorversorgung +24V

I-: Sensorversorgung +0V

I1 ... I4: Schalteingang Sensor 1 ... 4

L1: externe Versorgung + bzw. Phase bei AC

O4-O3,O2,O1: externe Versorgung + bzw. Phase bei AC

N: externe Versorgung - bzw. Nullleiter bei AC

O1 ... O4: Schaltausgang Aktuator 1 ... 4

LEDs 1: Schaltzustandsanzeige Sensoreingänge

LED 2: Anzeige AS-i Spannung

LEDs 3: Schaltzustandsanzeige Aktuatorausgänge

Anschlüsse

AC2801	1 Potential, Schraubklemmen
AC2803	1 Potential, Combicon
AC2802	3 Potentiale, Schraubklemmen
AC2808	3 Potentiale, Combicon

Adressieren

Vergeben Sie eine Adresse zwischen 1 und 31; Auslieferadresse ist 0.

A Adressieren mit dem Adressiergerät

Verbinden Sie das Adressiergerät mit den Klemmen A+ und A-. Ziehen Sie den Adressierstecker und vergeben Sie die gewünschte Adresse.

B Automatisches Adressieren mit ifm AS-i Controller

Alle vorhandenen Slaves müssen projektiert sein. Verbinden Sie das Modul mit dem Controller (Funktion MULTIPLE AUTO ADDRESS = EIN). Ziehen Sie den Adressierstecker, die niedrigste freie Adresse wird belegt.

Automatisches Adressieren mehrerer Module:

Ziehen Sie beim ersten Modul den Adressierstecker, dann beim zweiten Modul usw. Die Module werden in aufsteigender Reihenfolge adressiert.

C Adressieren durch AS-i Software

Schließen Sie das Modul an und vergeben Sie die gewünschte Adresse.

Achtung: Adressieren Sie mehrere Module, darf jeweils nur ein Modul mit der Adresse 0 im AS-i Strang vorhanden sein. Dazu müssen zunächst alle Adressierstecker gesteckt sein.

Ziehen Sie den Stecker 1 beim ersten Modul und adressieren Sie es, ziehen Sie dann Stecker 2 beim zweiten Modul und adressieren es usw.

D Der Adressierstecker bleibt gezogen, da sonst keine Kommunikation mit dem Master erfolgen kann.

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs:

• LED grün: Spannungsversorgung über das AS-i-Netz o.k.
• LED gelb: Eingang/Ausgang geschaltet
