AC2802 - Contrôleur IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur AS-i
Marque	IFM
Modèle	AC2802
Profil AS-i	S 7.0
Nombre maximal de modules par maître	31
Fonction chien de garde	Sorties mises hors tension si interruption > 40 ms
Consommation totale	≤ 280 mA par module
Courant de sortie	2,5 A par voie, 6 A par module
Tension d'alimentation capteur	18...30 V DC via AS-i
Nombre de potentiels	3 potentiels
Type de raccordement	Bornes à vis
Entrées	4 entrées de commutation (I1...I4)
Sorties	4 sorties de commutation (O1...O4)
Plage d'adressage	1 à 31 (adresse par défaut : 0)
Montage	Sur rail 35 mm ou dispositif de montage
Indication LED	Verte : alimentation AS-i OK ; Jaune : entrée/sortie commutée
Température de fonctionnement	Non spécifié dans la notice, estimée de -25°C à +70°C (usage industriel typique)

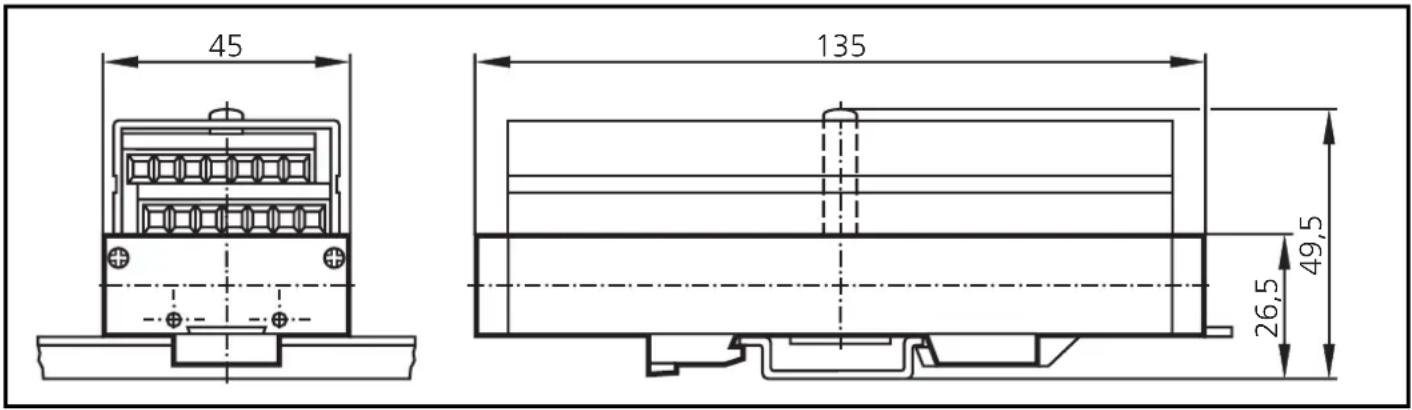

Dimensions (approx.)	45 mm x 135 mm x 26,5 mm (L x H x P) d'après l'image
Poids	Non spécifié, estimé à environ 150 g
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants.
Sécurité	Installation uniquement dans des zones électriques fermées. Mettre hors tension avant raccordement.
Pièces détachées et réparabilité	Pas de pièces détachées disponibles. En cas de défaut, remplacer le module.

FOIRE AUX QUESTIONS - AC2802 IFM

Comment adresser le module AC2802 ?

L'adressage peut se faire de trois manières :
- Avec un module d'adressage : connectez-le aux bornes A+ et A-, retirez le shunt d'adressage, puis affectez l'adresse souhaitée (1 à 31).
- Adressage automatique avec un contrôleur AS-i ifm : activez la fonction MULTIPLE AUTO ADDRESS, retirez le shunt d'adressage pour que la plus basse adresse libre soit attribuée.
- Via le logiciel AS-i : connectez le module et affectez l'adresse souhaitée. Veillez à ce qu'un seul module soit à l'adresse 0 à la fois.

Que signifie la LED verte sur le module ?

La LED verte indique que l'alimentation AS-i est correcte et que le module est sous tension.

Que signifie la LED jaune sur le module ?

La LED jaune indique qu'au moins une entrée ou une sortie est commutée (active).

Quel est le courant de sortie maximal par voie ?

Le courant de sortie maximal est de 2,5 A par voie et de 6 A par module au total.

Quelle est la fonction du chien de garde (watchdog) ?

Si la communication avec le maître AS-i est interrompue pendant plus de 40 ms, les 4 sorties sont mises hors tension automatiquement pour des raisons de sécurité.

Comment installer le module AC2802 ?

Montez le module sur un rail 35 mm ou fixez-le sur un dispositif de montage. Assurez une bonne dissipation de la chaleur en laissant l'air circuler librement. Montez-le de préférence en position verticale.

Quels sont les types de raccordement disponibles ?

Le module AC2802 utilise des bornes à vis (Combicon) pour raccorder les capteurs et actionneurs. Il gère 3 potentiels différents.

Quelle est la tension d'alimentation des capteurs ?

Les capteurs sont alimentés via le réseau AS-i avec une tension de 18 à 30 V DC (bornes I+ et I-). Ne pas raccorder les entrées à un potentiel externe.

Comment effectuer un adressage automatique de plusieurs modules ?

Assurez-vous que tous les esclaves sont présélectionnés. Retirez le shunt d'adressage du premier module, puis du second, etc. Les modules sont alors adressés dans l'ordre croissant. Le shunt doit rester retiré pour la communication.

Que faire si la LED d'alimentation AS-i ne s'allume pas ?

Vérifiez les connexions AS-i et l'alimentation du maître. Assurez-vous que le module est correctement adressé et que le shunt d'adressage n'est pas présent (sauf pour adresse 0). Si le problème persiste, remplacez le module.

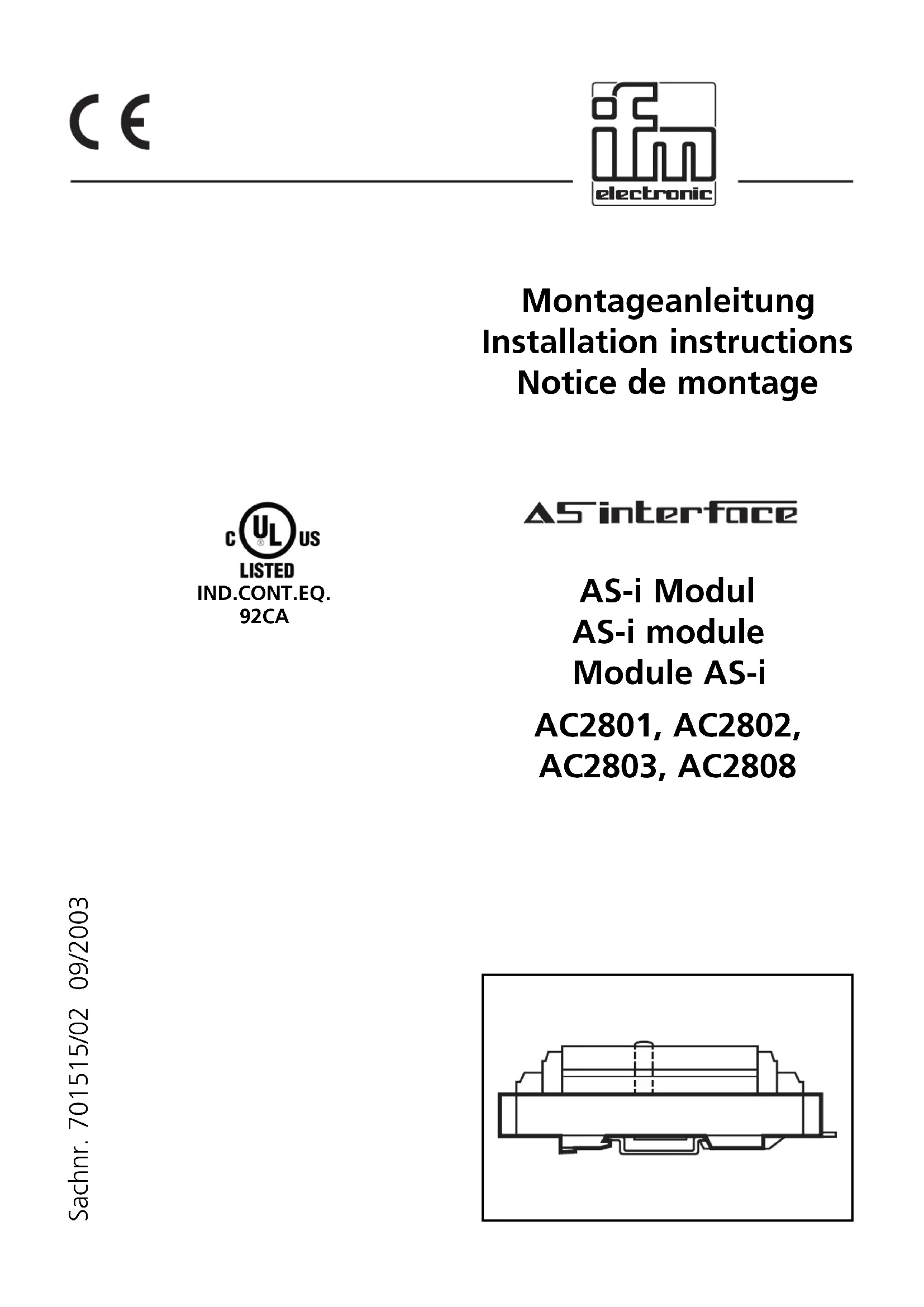

MODE D'EMPLOI AC2802 IFM

LISTED IND. CONT. EQ. 92CA

Δ5interface

Module AS-i

AC2801, AC2802, AC2803, AC2808

Fonctionnement et caractéristiques

• profil AS-i: S 7.0
• Nombre maximal de modules par maître : 31
• Fonction chien de garde : Si le raccordement avec le maître est interrompu pendant plus de 40ms, les 4 sorties sont mises hors tension
• Consommation totale: ≤ 280mA par module
• Courant de sortie: 2,5A par voie, 6A par module
• raccordement des capteurs/actionneurs via Combicon
• Ce module est prévu uniquement pour l'installation dans des zones électriques fermées

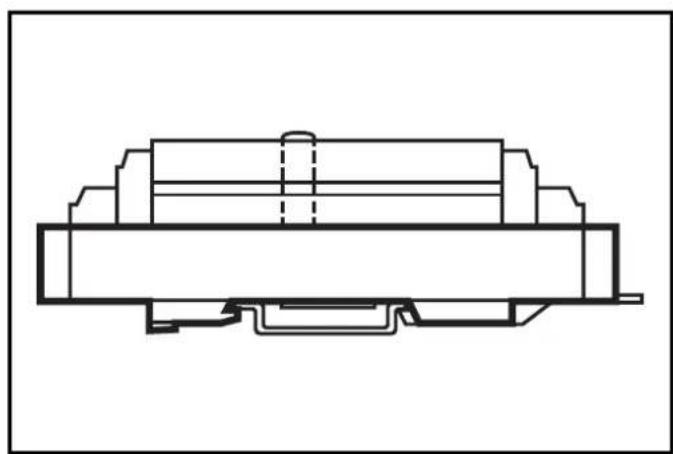

Montage

Montez le module sur un rail 35 mm ou fixez-le sur un dispositif de montage.

Assurez une adéquate dissipation de la chaleur (permettre une libre circulation de l'air). Montez le module dans une position verticale si possible.

Raccordement électrique

Mettez les circuits d'alimentation des actionneurs hors tension ! Raccordez les capteurs et actionneurs sur les bornes.

Entrées: Alimentation capteur via le réseau AS-i (bornes I+/−): 18... 30V DC (Ne pas raccorder les entrées et le potentiel externe)

Sorties:

I+: alimentation capteur +24V

I-: alimentation capteur +0V

I1... I4: entrée de commutation capteurs 1... 4

L1: alimentation externe + ou phase pour AC

O4-O3, O2, O1: alimentation externe + ou phase pour AC

N: alimentation externe - ou fil neutre pour AC

01... 04: sorties de commutation actionneurs 1... 4

LEDs 1: indication commutation entrées capteurs

LED 2: indication d'alimentation AS-i

LEDs 3: indication de commutation des sorties actionneurs

Raccordement

AC2801	1 potentiel, bornes
AC2803	1 potentiel, Combicon
AC2802	3 potentiels, bornes à vis
AC2808	3 potentiels, Combicon

Adresseage

Affectez une adresse entre 1 et 31. Lors de la livraison, l'adresse est 0.

A Adressage avec le module d'adressage

Raccordez le module d'adressage avec les bornes A+ et A-. Retirez le shunt d'adressage et affectez l'adresse souhaitée.

B Adressage automatique avec le contrôleur AS-i ifm

Tous les esclaves présents doivent être présélectionnés. Raccordez le module sur le contrôleur (fonction MULTIPLE AUTO ADDRESS = activée). Retirez le shunt d'adressage, l'adresse la plus basse libre est utilisée.

Adressage automatique de plusieurs modules : Retirez le shunt d'adressage du premier module, continuez par le shunt d'adressage du second module etc. Les modules sont adressés dans l'ordre croissant. Adressage via le logiciel AS-i.

Adressage via le logiciel AS-i

Raccordez le module et affectez l'adresse souhaitée.

Attention: Si vous adressez plusieurs modules, seulement un module avec l'adresse 0 peut être présent sur le faisceau AS-i. De ce fait, tous les shunts d'adressage doivent d'abord être insérés.

Retirez le shunt d'adressage du premier module, continuez par le shunt d'adressage du second module etc.

Le shunt d'adressage reste retiré, sinon aucune communication avec le maître n'est possible.

Fonctionnement

Vérifier le bon fonctionnement du module. Affichage par LED :

• LED verte : alimentation AS-i o. k. • LED jaune : entrée/sortie est commutée

I/O Relay modules (AC2801, AC2802, AC2803, AC2808)

Input Rating	Output Rating
31.6V DC280mA	24V DC, 240V AC,4x1.5A or 2x2.5A20-30V DC, 200mA
