Produkttyp AS-i-Modul (Steuerung)
Marke IFM
Modell AC2515
AS-i-Profil S-0.A.E
AS-Interface-Version 2.1
Maximale Anzahl von Slaves pro Master 31 (62 mit AS-i-Master 2.1)
Stromversorgung Über das AS-i-Netz (gelbes Kabel)
Sensorversorgung Über das AS-i-Netz
Anzahl der Eingänge 4
Sensoranschluss M12-Steckverbinder
Schutzart IP67 (mit Verschlussstopfen an ungenutzten Buchsen)
Anzugsdrehmoment 0,8 Nm
LED-Anzeige Gelbe LED (Eingänge), grüne LED (Versorgung), rote LED (Kommunikationsfehler/Peripheriefehler), LED 3 (Infrarotempfänger)
Adressierung Über die Adressiereinheit AC1144 (kabelgebunden oder Infrarot)
Infrarotadressierung Ja, über Kabel E70211
Besonderheit AC2565 Edelstahlschrauben, Viton-Dichtung
Empfohlenes Zubehör Schutzkappen AC73004, Adressiereinheit AC1144, Adressierkabel E70213/E70211, Basismodule AC5010/AC5000
Reparaturfähigkeit Austausch des defekten Moduls
Wartung Anschlüsse auf festen Sitz prüfen, Stecker sauber und abgedeckt halten
Sicherheit Adressierstecker nicht unter Spannung entfernen; ungenutzte Buchsen zum Schutz der IP67-Klasse abdecken

Häufig gestellte Fragen - AC2515 IFM

Wie adressiere ich das Modul AC2515?
Verwenden Sie die Adressiereinheit AC1144. Zwei Methoden: kabelgebundene Adressierung über Kabel E70213 (am Basismodul AC5010) oder Infrarotadressierung über Kabel E70211. Für Infrarot deaktivieren Sie die AS-i-Kommunikation, indem Sie den Master trennen.
Was bedeutet die dauerhaft leuchtende rote LED?
Eine dauerhaft leuchtende rote LED zeigt einen AS-i-Kommunikationsfehler an: Der Slave nimmt nicht am normalen Datenaustausch teil (z.B. Slave-Adresse 0).
Was bedeutet die blinkende rote LED?
Eine blinkende rote LED signalisiert einen Peripheriefehler, wie eine Überlastung oder einen Kurzschluss der Sensorversorgung.
Wie schließe ich die Sensoren an?
Schließen Sie die Sensoren an die M12-Steckverbinder an. Die Sensorversorgung erfolgt über das AS-i-Netz. Schließen Sie die Eingänge nicht an eine externe Spannung an. Decken Sie ungenutzte Buchsen mit den Schutzkappen AC73004 ab.
Wie viele Module sind maximal pro Master möglich?
Mit einem AS-i-Master Version 2.1 können Sie bis zu 31 Slaves (oder 62 mit Master 2.1) betreiben. Das Profil des AC2515 ist S-0.A.E.
Wie führe ich die Infrarotadressierung durch?
Trennen Sie den AS-i-Master, um die Kommunikation zu deaktivieren. Versorgen Sie die Slaves über das AS-i-Netzteil. Verwenden Sie das Infrarot-Adressierkabel E70211 und die Einheit AC1144.
Kann ich dieses Modul mit einem AS-i-Master Version 2.0 verwenden?
Ja, aber wenn der Slave den ID-Code 'A' hat, muss der Parameter P3 auf 1 gesetzt werden und das Ausgangsbit D3 = 0. Das Bit D3 darf nicht verwendet werden. Weisen Sie eine Adresse zwischen 1A und 31A zu.
Welches Anzugsdrehmoment für die Montage?
Ziehen Sie das Modul auf dem Basismodul mit einem Drehmoment von 0,8 Nm an.
Wie teste ich die Funktion?
Überprüfen Sie die LEDs: gelb für geschaltete Eingänge, grün für Versorgung ok. Wenn die rote LED leuchtet oder blinkt, konsultieren Sie den Fehlerabschnitt.
Welches Zubehör ist für dieses Modul verfügbar?
Schutzkappen AC73004, Basismodule AC5010 (mit Adressierbuchse) und AC5000 (ohne), Adressierkabel E70213 (kabelgebunden) und E70211 (Infrarot), Adressiereinheit AC1144.

Benutzerfragen zu AC2515 IFM

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Die E-Mail bleibt privat: Sie dient nur dazu, Sie zu benachrichtigen, wenn jemand auf Ihre Frage antwortet.

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Controller kostenlos im PDF-Format! Finden Sie Ihr Handbuch AC2515 - IFM und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. AC2515 von der Marke IFM.

BEDIENUNGSANLEITUNG AC2515 IFM

Bestimmungsgemäß Verwendung

AS-i-Profil S-0.A.E
- maximale Anzahl von Modulen pro Master: 31 (62 mit AS-i Master 2.1)
AS-Interface Version 2.1
- Besonderheit AC2565: Edelstahlschrauben, Viton-Dichtung

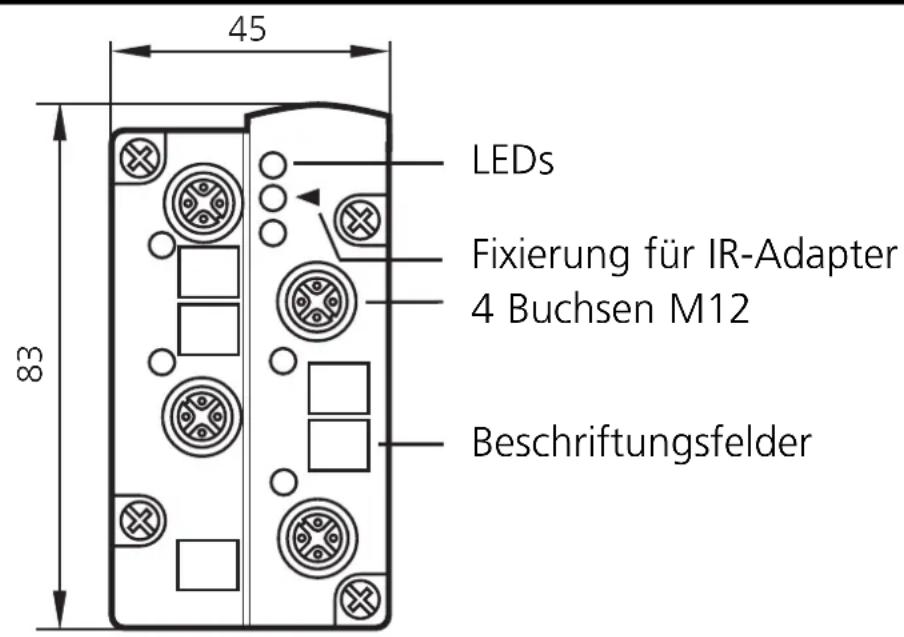

Bedien- und Anzeigeelemente

IFM AC2515 - Bedien- und Anzeigeelemente - 1

Montage

Montieren Sie das Modul auf ein verdrahtetes Modul-Unterteil des AS-i Netzes, Anzugsdrehmoment 0,8 Nm.

Technische Daten

Sie können das Datenblatt bei Bedarf unter der Internetadresse www.ifm-electronic.com herunterlagen.

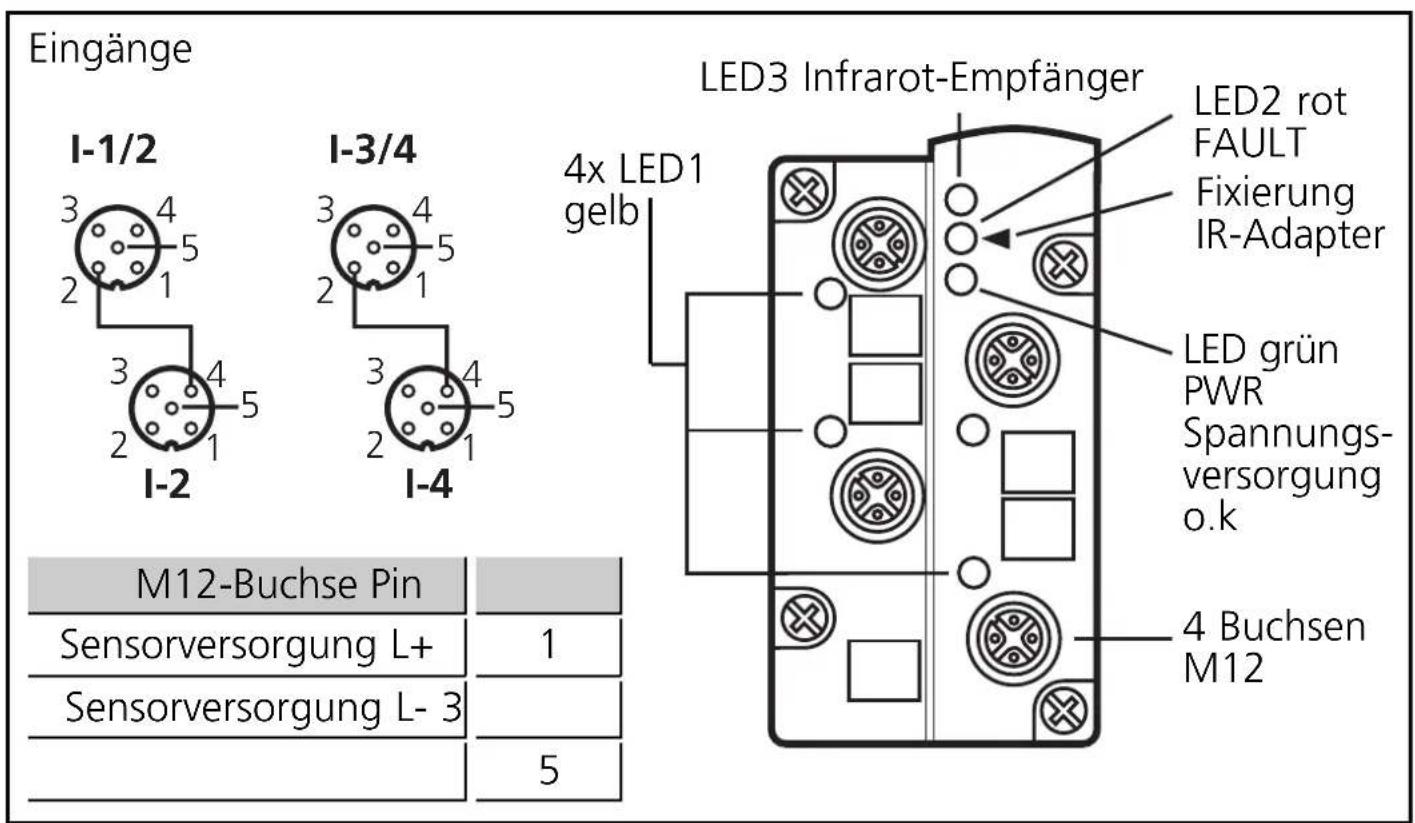

Elektrischer Anschluss

Verbinden Sie die Sensoren mit den M12-Buchsen. Die Sensorversorgung erfolgt über das AS-i Netz.

Verbinden Sie die Eingänge nicht mit externem Potential.

Verschlieben Sie die nicht benutzten Buchsen mit Verschlusskappen (AC73004), um die Schutzart IP 67 zu gewähren.

IFM AC2515 - Elektrischer Anschluss - 1

DatumD0 D1 D2 D3
Eingang 1 23 4
Buchse 1-1/21-1/21-21-3/4-4
PIN 4 24 4 24

Adressieren mit dem Adressiergerät AC1144

Das Modul kann in Verbindung mit dem FK-Unterteil AC5010 (mit Adressierbuchse) über das Adressierkabel (E70213) in montiertem und verdrahtetem Zustand adressiert werden.

IFM AC2515 - Adressieren mit dem Adressiergerät AC1144 - 1

Nur im spannungslosen Zustand über die Adressierbuchse adressieren.

In Verbindung mit dem FK-Unterteil AC5000 (ohne Adressierbuchse) muss das Modul erst über das Adressiergerät AC1144 adressiert und dann montiert werden.

Infrarot-Adressierung

Das AS-i Modul bietet zusammen die Möglichkeit zur Infrarot-Adressierung mit dem Adressiergerat AC1144.

Die AS-i Kommunikation (gelbes Kabel) muss während der Infrarot-Adressierung abgeschelt sein. Klemmen Sie darüber den Master ab.

Versorgen Sie die Slaves über das AS-i Netzteil mit Spannung. Die Adressierung erfolgt über das IR-Adressierkabel E70211.

Bei Verwendung von ifm AS-i Netzteilen SL kann die Kommunikation über einen Stecker am Netzteil deaktiviert werden.

Wird ein Slave mit dem ID-Code „A" (erweiterter Adressmodus möglich) in Kombination mit einem Master der 1. Generation (Version 2.0) eingesetzt, muss der Parameter P3=1 und das Ausgangsbit D3=0 sein*. Das Ausgangsbit D3arf nicht genutzt werden.

Wird ein Slave mit dem ID-Code „A" (erweiterter Adressmodus möglich) in Kombination mit einem Master der 1. Generation (Version 2.0) eingesetzt, muss thisem Slave eine Adresse zwischen 1A und 31A zugewiesen werden.

  • Defaultinstellung

Betrieb

Prüfen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LEDs:

  • LED 1 gelb: Eingang geschaltet
  • LED grün: Spannungsvorsorgung o.k.
  • LED 2 rot leuchtet: AS-i Kommunikationsfehler, Slave nimmt nicht am „normalen“ Datenverkehr teil, z. B. Slaveadresse 0
  • LED 2 rot blinkt: Peripheriefehler, z. B. Sensorversorgung überlastet bzw. kurzgeschlossen
  • LED 3: Infrarot-Empfänger

Überlast und Kurzschluss der Eingangsvorsorgung wird dem AS-i Master (Version 2.1) über das Flag „Periphery Fault" im Statusregister signalisiert.
