MODE D'EMPLOI AC2515 IFM

nombre maximal de modules par maître: 31 (62 avec maître AS-i 2.1)

version AS-interface 2.1

particularité AC2565 : vis en acier inox, joint en Viton Eléments de service et d’indication Montage Monter le module sur l’embase de câblage raccordé au réseau AS-i, couple de serrage 0,8 Nm. Données techniques Vous pouvez télécharger la fiche technique à l'adresse internet www.ifm-electronic.com si besoin. Raccordement électrique Raccorder les capteurs aux prises M12. Alimentation capteur via le réseau AS-i. Ne pas raccorder les entrées à un potentiel externe. Couvrir les prises non utilisées avec les bouchons (AC73004) afin de garantir la protection IP67.

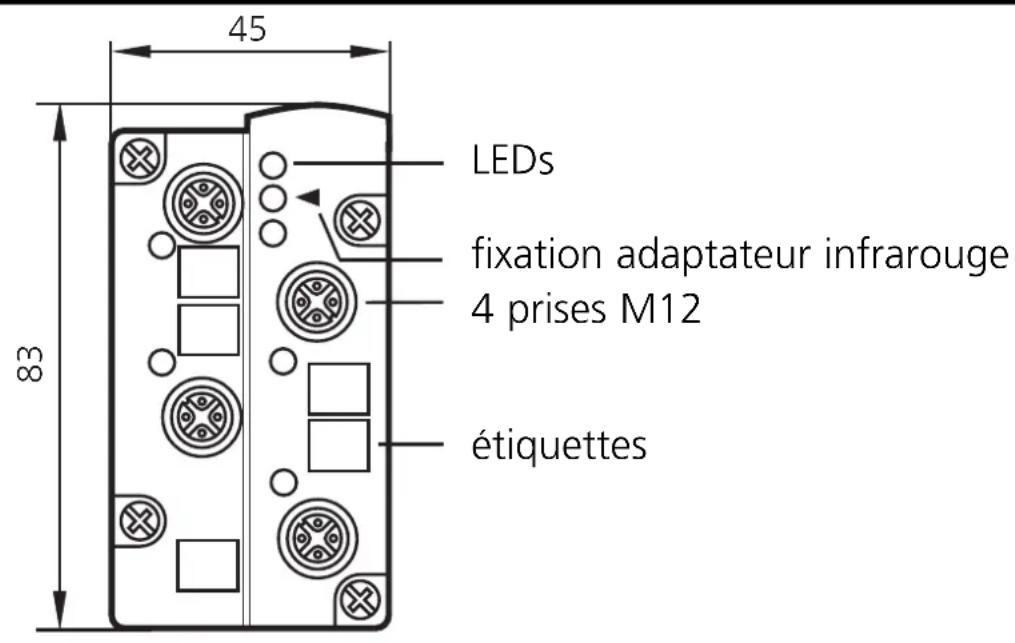

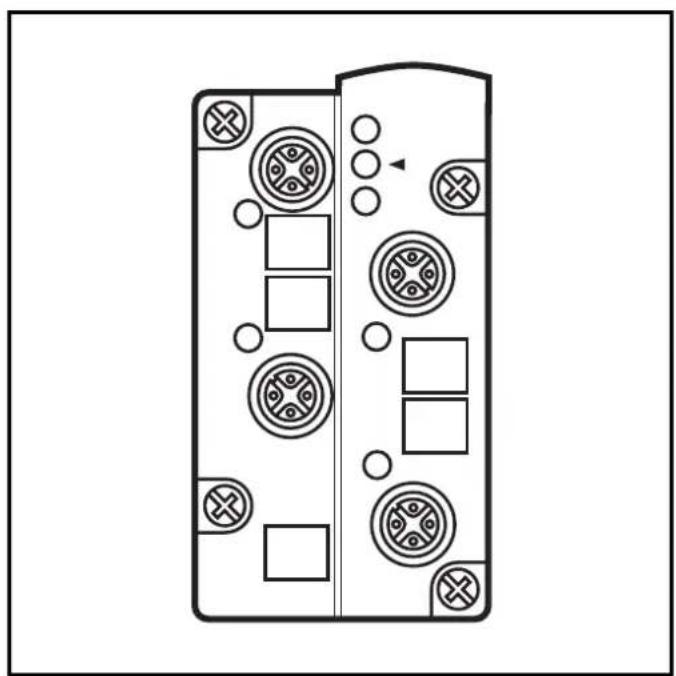

LEDs 4 prises M12 étiquettes fixation adaptateur infrarougeAdressage avec l'unité d'adressage AC1144 Si le module monté et câblé est utilisé avec l'embase pour câble plat AC5010 (avec prise d'adressage), il peut être adressé via le cordon d'adressage (E70213). Ne pas retirer la prise d'adressage sous tension. Si le module est utilisé avec l'embase pour câble plat FK AC5000 (sans prise d'adressage) il doit d'abord être adressé via l'unité d'adressage AC1144 et ensuite être monté sur l'embase. Adressage infrarouge Le module AS-i offre également l'option d'adressage infrarouge par l’unité d'adressage AC1144.

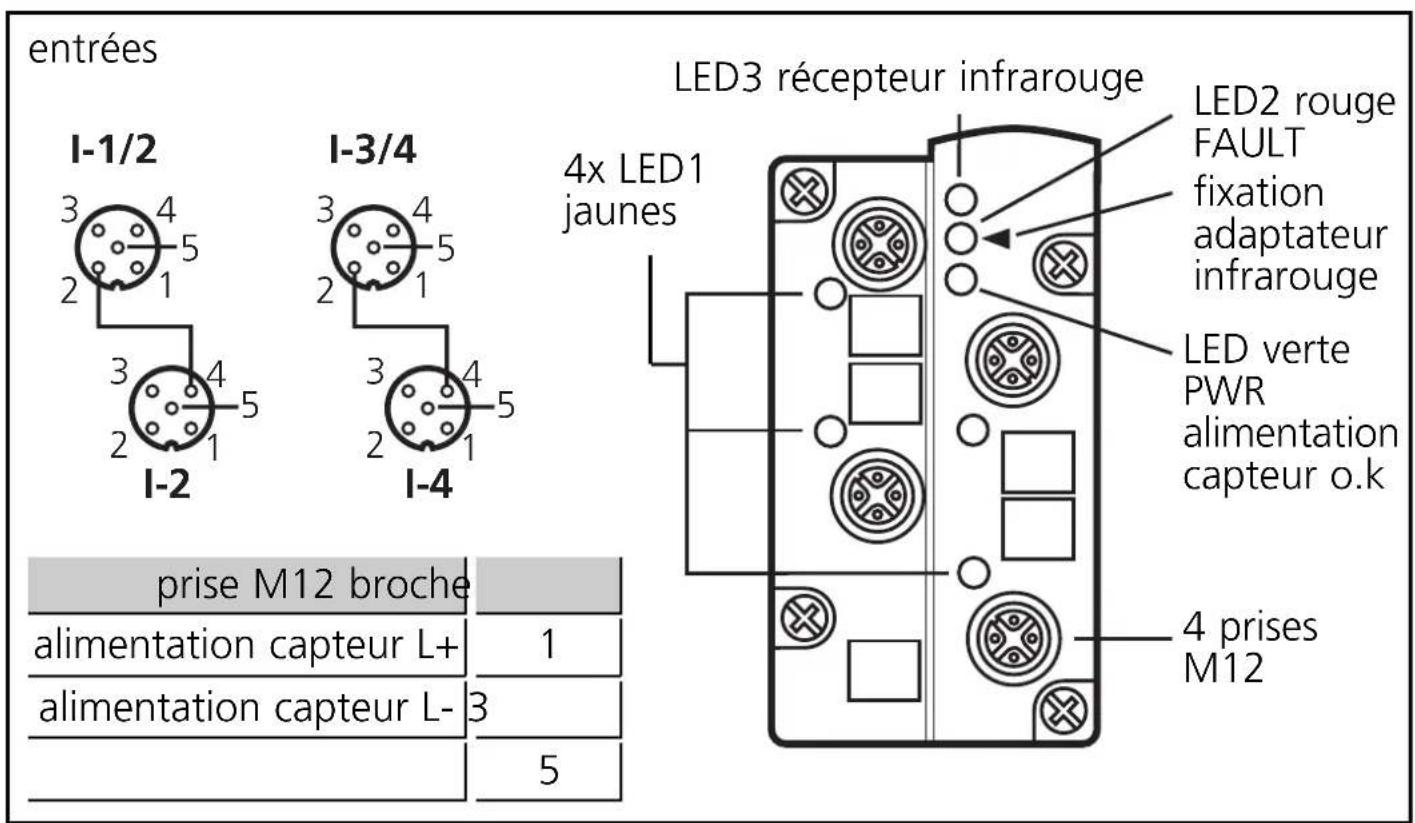

4x LED1 jaunes LED2 rouge FAULT LED verte PWR alimentation capteur o.k 4 prises M12 entrées prise M12 broche

alimentation capteur L- 3

alimentation capteur L+ fixation adaptateur infrarouge LED3 récepteur infrarouge Bit de données I-1/2

I-3/4 I-4 D0 D1 D2 D3 entrée 1 2 3 4 prise I-1/2 I-1/2 I-2 I-3/4 I-3/4 I-4 PIN 4 2 4 4 2 4La communication AS-i (câble jaune) doit être désactivée pendant l'adressage infrarouge. Pour ce faire, débrancher le maître. Alimenter les esclaves en tension avec le bloc d'alimentation AS-i. L'adressage s'effectue via le cordon d'adressage infrarouge E70211. Lorsque des blocs d'alimentation ifm AS-i SL sont utilisés, la communi- cation peut être désactivée par un connecteur sur le bloc d'alimenta- tion. Si un esclave avec le code ID "A" (mode d'adressage étendu possible) est raccordé à un maître de la première génération (version 2.0), le paramètre P3 doit être 1 et le bit de sortie D3 = 0*. Le bit de sortie D3 ne doit pas être utilisé. Si un esclave avec le code ID "A" (mode d'adressage étendu pos-sible) est raccordé à un maître de la première génération (version 2.0), une adresse entre 1A et 31A doit être affectée à cet esclave.

réglage par défaut Fonctionnement Vérifier le bon fonctionnement du module. Affichage par LED:

LED 1 jaune: entrées commutées

LED verte: alimentation o.k.

LED 2 rouge allumée: erreur de communication AS-i, esclave ne participe pas à l'échange "normal" des données, p. ex. adresse d'esclave 0

LED 2 rouge clignote: défaut périphérique, p.ex. surcharge ou court-circuit de l'alimentation des capteurs

LED 3: récepteur infrarouge La surcharge et le court-circuit de l'alimentation des entrées sont signalisés au maître AS-i (version 2.1) via le bit interne "défaut péri- phérique" dans le registre d'états.
