AC2803 - Controller IFM - Kostenlose Bedienungsanleitung

Produkttyp	AS-i-Controller
Modell	AC2803
Marke	IFM
Spannungsversorgung	18...30 V DC über AS-i-Bus
Gesamtstromverbrauch	≤ 280 mA pro Modul
Anzahl Eingänge	4 Eingänge (I1...I4)
Anzahl Ausgänge	4 Ausgänge (O1...O4)
Ausgangsstrom pro Kanal	2,5 A
Ausgangsstrom pro Modul	6 A
Sensorspannungsversorgung	18...30 V DC über Klemmen I+/I-
Aktorspannungsversorgung	20...30 V DC oder 240 V AC
AS-i-Profil	S 7.0
Adressierung	Adressen 1 bis 31, Werksadresse 0
Watchdog-Funktion	Unterbrechung > 40 ms → Ausgänge spannungslos
Anschlussart	Combicon (1 Potential)
Montage	35 mm Schiene oder direkte Befestigung
LED-Anzeige	Grün: AS-i-Spannungsversorgung; Gelb: Eingangs-/Ausgangszustand
Installationsbedingungen	Geschlossene elektrische Bereiche, Wärmeableitung sichergestellt
Wartung und Reinigung	Mit einem trockenen Tuch reinigen; keine Lösungsmittel verwenden
Sicherheitshinweise	Vor dem Anschließen die Spannungsversorgung trennen; Montage vorzugsweise vertikal

Häufig gestellte Fragen - AC2803 IFM

Wie adressiere ich das Modul AC2803?

Die Adressierung kann auf drei Arten erfolgen: mit einem dedizierten Adressiermodul (Klemmen A+ und A-), automatisch über einen ifm-AS-i-Controller (Funktion MULTIPLE AUTO ADDRESS) oder über die AS-i-Software. Entfernen Sie vor dem Vorgang den Adressier-Shunt, da sonst die Kommunikation mit dem Master unmöglich ist.

Was bedeuten die LEDs auf dem Modul?

Die grüne LED zeigt an, dass die AS-i-Spannungsversorgung in Ordnung ist. Die gelben LEDs zeigen den Zustand der Eingänge (LED 1 für Eingänge) und Ausgänge (LED 3 für Ausgänge). LED 2 ist für die AS-i-Spannungsversorgung reserviert.

Welche Versorgungsspannung wird für die Sensoren benötigt?

Die Sensorversorgung erfolgt über das AS-i-Netz an den Klemmen I+ und I- mit einer Spannung von 18...30 V DC. Schließen Sie die Eingänge nicht an ein externes Potential an.

Wie schließe ich die Aktoren an?

Die Aktoren werden an die Ausgänge O1 bis O4 angeschlossen. Die externe Spannungsversorgung der Aktoren erfolgt an den Klemmen L1 (Phase für AC) und N (Neutralleiter). Beachten Sie die Polarität und schalten Sie die Stromkreise vor dem Anschließen spannungsfrei.

Wie hoch ist der maximale Strom pro Ausgang und pro Modul?

Der maximale Ausgangsstrom beträgt 2,5 A pro Kanal und 6 A pro Modul. Überschreiten Sie diese Werte nicht, um Schäden am Modul zu vermeiden.

Kann das Modul auf einer DIN-Schiene montiert werden?

Ja, das Modul wird auf einer 35-mm-Schiene montiert. Es kann auch direkt auf einer Montagehalterung befestigt werden. Sorgen Sie für freie Luftzirkulation zur Wärmeableitung.

Was passiert bei Verlust der Kommunikation mit dem Master?

Die Watchdog-Funktion schaltet alle 4 Ausgänge spannungslos, wenn die Kommunikation länger als 40 ms unterbrochen wird. Dies gewährleistet die Sicherheit der Anlage.

Wie viele Module können an einen AS-i-Master angeschlossen werden?

Bis zu 31 Module können an einen AS-i-Master angeschlossen werden. Jedes Modul muss eine eindeutige Adresse zwischen 1 und 31 haben.

Wie reinige ich das Modul?

Reinigen Sie das Modul mit einem trockenen, fusselfreien Tuch. Verwenden Sie keine Lösungsmittel oder Scheuermittel, die das Gehäuse beschädigen könnten.

Wo kann ich die vollständige Anleitung herunterladen?

Die vollständige Anleitung steht als kostenloser PDF-Download auf der Website notice-facile.com zur Verfügung. Sie können auch eine Übersetzung in eine andere Sprache anfordern, indem Sie Ihre E-Mail-Adresse angeben.

BEDIENUNGSANLEITUNG AC2803 IFM

Bestimmungsgemäße Verwendung

• AS-i-Profil S 7.0
• maximale Anzahl von Modulen pro Master: 31
• Watchdog-Funktion: ist die Verbindung zum Master für mehr als 40ms unterbrochen, werden die vier Ausgänge stromlos geschaltet
  • Gesamtstromaufnahme: ≤ 280mA pro Modul
  • Ausgangsstrom: 2,5A pro Kanal, 6A pro Modul
• Sensor-/Aktuatoranschluß über Schraubklemmen/Combicon
• Das Modul ist ausschließlich zur Aufstellung in abgeschlossenen elektrischen Betriebsstätten bestimmt

Montage

Klemmen Sie das Modul auf eine 35mm-Profilschiene oder befestigen Sie es auf einer Montageunterlage.

Achten Sie auf eine geeignete Verlustleistungsabfuhr (keine Behinderung der Luftzirkulation). Montieren Sie das Modul vorzugsweise senkrecht.

Elektrischer Anschluß

Schalten Sie die Versorgungskreise für die Aktuatoren spannungsfrei. Verbinden Sie die Sensoren und Aktuatoren mit den Anschlußklemmen.

Eingänge: Sensorversorgung über AS-i Netz (Klemmen I+/I-): 18 ... 30V DC (Verbinden Sie die Eingänge nicht mit externem Potential)

Ausgänge:

AC2801/3: Externe Versorgung (Klemmen L1/N): 240V AC / 24V DC

AC2802/8: Externe Versorgung

(Klemmen O4-O3, O2, O1/N): 240V AC / 24V DC

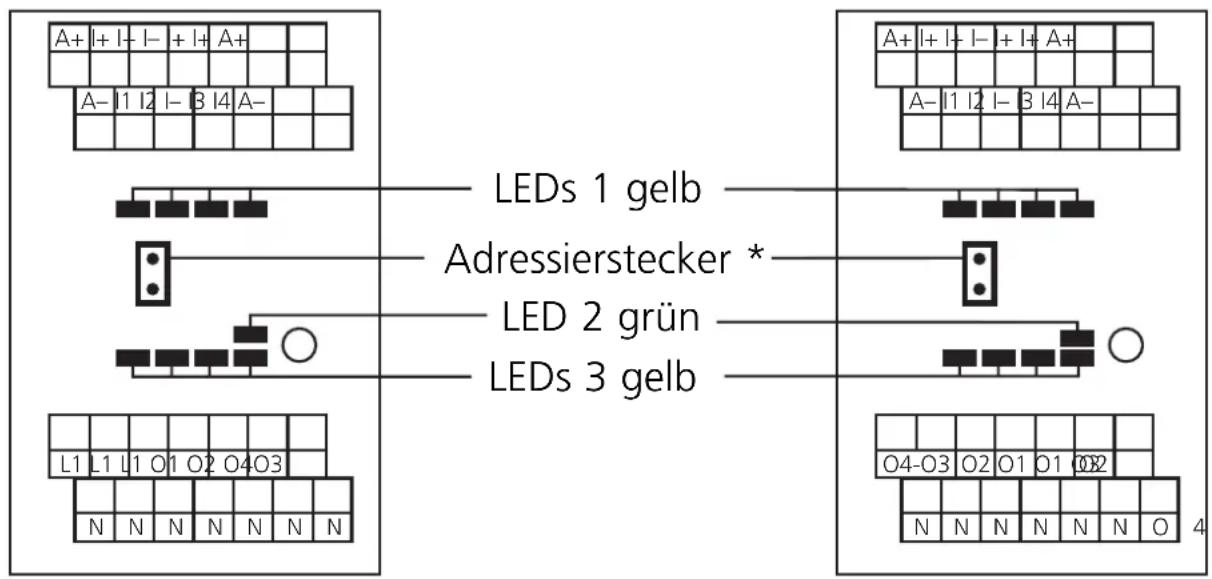

Klemmenbelegung

AC2801/AC2803
AC2802/AC2806/AC2808

A+: AS-i +

A-: AS-i -

I+: Sensorversorgung +24V

I-: Sensorversorgung +0V

I1 ... I4: Schalteingang Sensor 1 ... 4

L1: externe Versorgung + bzw. Phase bei AC

O4-O3,O2,O1: externe Versorgung + bzw. Phase bei AC

N: externe Versorgung - bzw. Nullleiter bei AC

O1 ... O4: Schaltausgang Aktuator 1 ... 4

LEDs 1: Schaltzustandsanzeige Sensoreingänge

LED 2: Anzeige AS-i Spannung

LEDs 3: Schaltzustandsanzeige Aktuatorausgänge

Anschlüsse

AC2801	1 Potential, Schraubklemmen
AC2803	1 Potential, Combicon
AC2802	3 Potentiale, Schraubklemmen
AC2808	3 Potentiale, Combicon

Adressieren

Vergeben Sie eine Adresse zwischen 1 und 31; Auslieferadresse ist 0.

A Adressieren mit dem Adressiergerät

Verbinden Sie das Adressiergerät mit den Klemmen A+ und A-. Ziehen Sie den Adressierstecker und vergeben Sie die gewünschte Adresse.

B Automatisches Adressieren mit ifm AS-i Controller

Alle vorhandenen Slaves müssen projektiert sein. Verbinden Sie das Modul mit dem Controller (Funktion MULTIPLE AUTO ADDRESS = EIN). Ziehen Sie den Adressierstecker, die niedrigste freie Adresse wird belegt.

Automatisches Adressieren mehrerer Module:

Ziehen Sie beim ersten Modul den Adressierstecker, dann beim zweiten Modul usw. Die Module werden in aufsteigender Reihenfolge adressiert.

C Adressieren durch AS-i Software

Schließen Sie das Modul an und vergeben Sie die gewünschte Adresse.

Achtung: Adressieren Sie mehrere Module, darf jeweils nur ein Modul mit der Adresse 0 im AS-i Strang vorhanden sein. Dazu müssen zunächst alle Adressierstecker gesteckt sein.

Ziehen Sie den Stecker 1 beim ersten Modul und adressieren Sie es, ziehen Sie dann Stecker 2 beim zweiten Modul und adressieren es usw.

D Der Adressierstecker bleibt gezogen, da sonst keine Kommunikation mit dem Master erfolgen kann.

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs:

• LED grün: Spannungsversorgung über das AS-i-Netz o.k.
• LED gelb: Eingang/Ausgang geschaltet
