Type de produit	Contrôleur AS-i
Modèle	AC2803
Marque	IFM
Alimentation	18...30 V DC via bus AS-i
Consommation totale	≤ 280 mA par module
Nombre d'entrées	4 entrées (I1...I4)
Nombre de sorties	4 sorties (O1...O4)
Courant de sortie par voie	2,5 A
Courant de sortie par module	6 A
Tension d'alimentation capteurs	18...30 V DC via bornes I+/I-
Tension d'alimentation actionneurs	20...30 V DC ou 240 V AC
Profil AS-i	S 7.0
Adressage	Adresses 1 à 31, adresse d'usine 0
Fonction chien de garde	Interruption > 40 ms → sorties hors tension
Type de raccordement	Combicon (1 potentiel)
Montage	Rail 35 mm ou fixation directe
Indication LED	Verte : alimentation AS-i ; Jaune : état entrée/sortie
Conditions d'installation	Zones électriques fermées, dissipation de chaleur assurée
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Consignes de sécurité	Débrancher l'alimentation avant tout raccordement ; montage vertical de préférence

FOIRE AUX QUESTIONS - AC2803 IFM

Comment adresser le module AC2803 ?

L'adressage peut se faire de trois manières : avec un module d'adressage dédié (bornes A+ et A-), automatiquement via un contrôleur AS-i ifm (fonction MULTIPLE AUTO ADDRESS), ou via le logiciel AS-i. Retirez le shunt d'adressage avant de procéder, sinon la communication avec le maître est impossible.

Que signifient les LED sur le module ?

La LED verte indique que l'alimentation AS-i est OK. Les LED jaunes indiquent l'état des entrées (LED 1 pour entrées) et des sorties (LED 3 pour sorties). LED 2 est réservée à l'alimentation AS-i.

Quelle est la tension d'alimentation requise pour les capteurs ?

L'alimentation des capteurs se fait via le réseau AS-i sur les bornes I+ et I- avec une tension de 18...30 V DC. Ne raccordez pas les entrées à un potentiel externe.

Comment raccorder les actionneurs ?

Les actionneurs se raccordent sur les sorties O1 à O4. L'alimentation externe des actionneurs se fait sur les bornes L1 (phase pour AC) et N (neutre). Respectez la polarité et mettez les circuits hors tension avant le raccordement.

Quel est le courant maximal par sortie et par module ?

Le courant de sortie maximal est de 2,5 A par voie et de 6 A par module. Ne dépassez pas ces valeurs pour éviter d'endommager le module.

Le module peut-il être monté sur un rail DIN ?

Oui, le module se monte sur un rail de 35 mm. Il peut également être fixé directement sur un support de montage. Assurez une circulation d'air libre pour la dissipation thermique.

Que se passe-t-il en cas de perte de communication avec le maître ?

La fonction chien de garde (watchdog) met les 4 sorties hors tension si la communication est interrompue pendant plus de 40 ms. Cela garantit la sécurité de l'installation.

Combien de modules peuvent être connectés à un maître AS-i ?

Jusqu'à 31 modules peuvent être connectés à un maître AS-i. Chaque module doit avoir une adresse unique entre 1 et 31.

Comment nettoyer le module ?

Nettoyez le module avec un chiffon sec et non pelucheux. N'utilisez pas de solvants ou de produits abrasifs qui pourraient endommager le boîtier.

Où puis-je télécharger la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans une autre langue en indiquant votre adresse email.

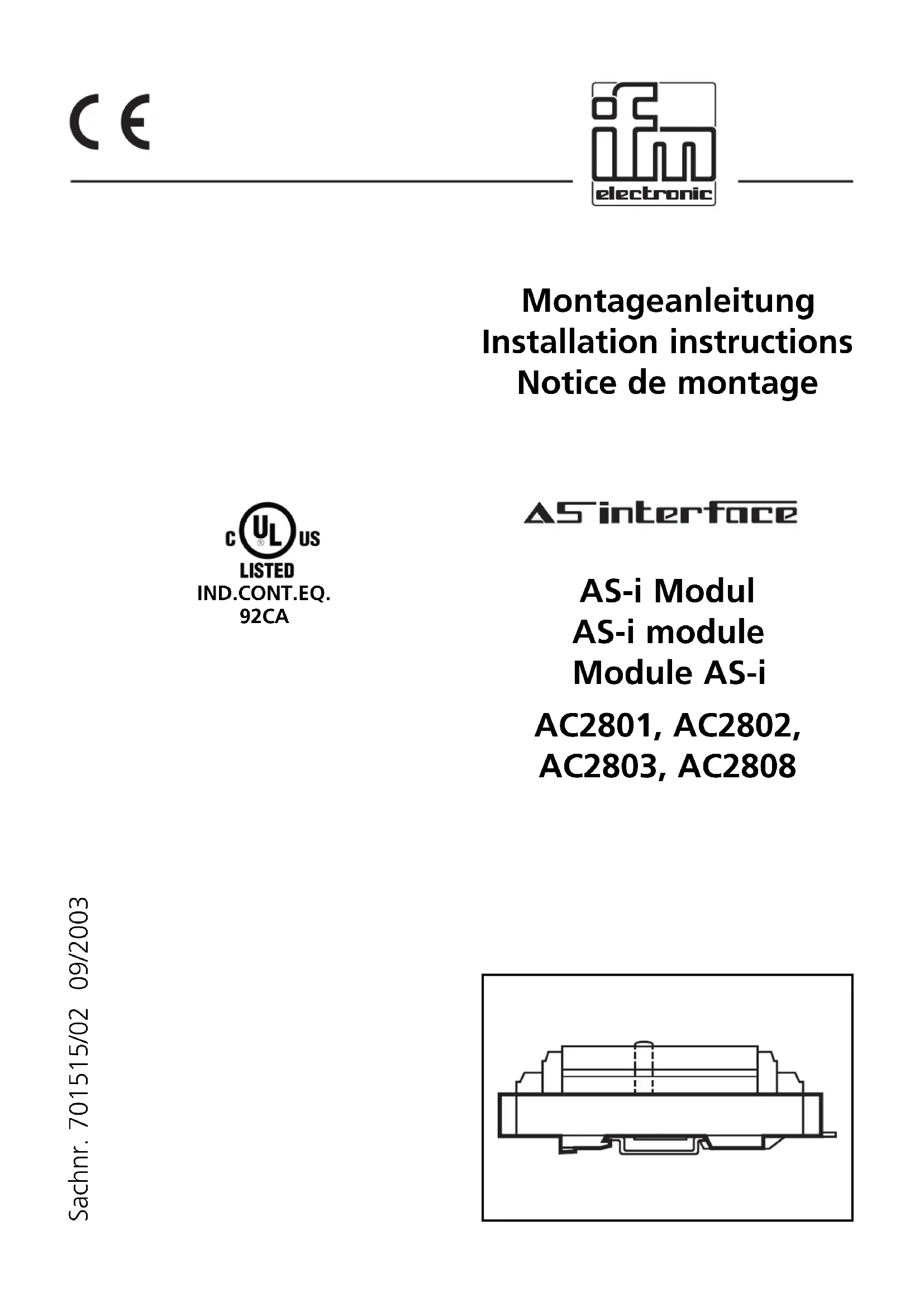

MODE D'EMPLOI AC2803 IFM

LISTED IND. CONT. EQ. 92CA

Δ5interface

Module AS-i

AC2801, AC2802, AC2803, AC2808

Fonctionnement et caractéristiques

• profil AS-i: S 7.0
• Nombre maximal de modules par maître : 31
• Fonction chien de garde : Si le raccordement avec le maître est interrompu pendant plus de 40ms, les 4 sorties sont mises hors tension
• Consommation totale: ≤ 280mA par module
• Courant de sortie: 2,5A par voie, 6A par module
• raccordement des capteurs/actionneurs via Combicon
• Ce module est prévu uniquement pour l'installation dans des zones électriques fermées

Montage

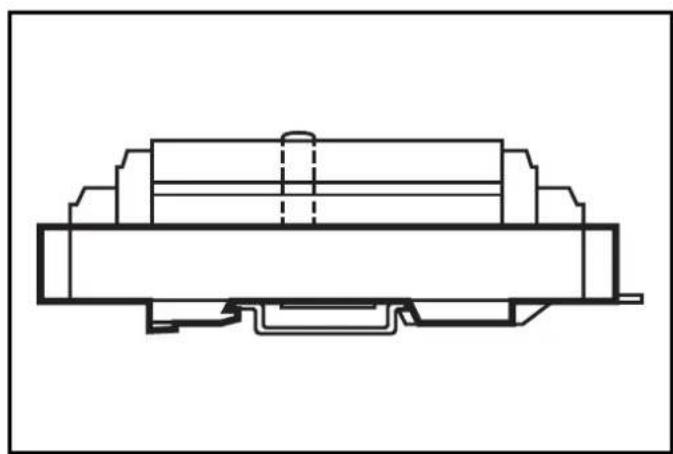

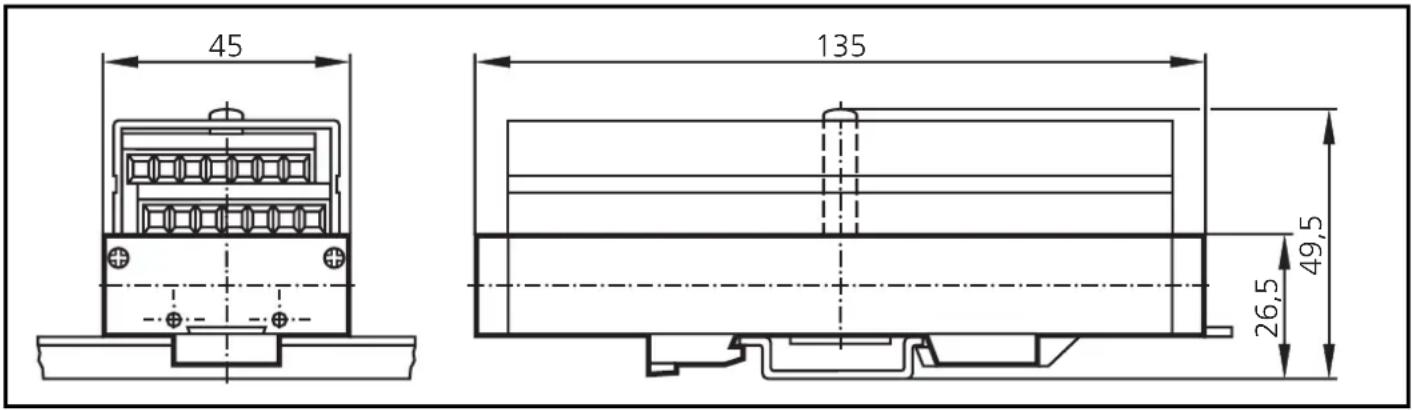

Montez le module sur un rail 35 mm ou fixez-le sur un dispositif de montage.

Assurez une adéquate dissipation de la chaleur (permettre une libre circulation de l'air). Montez le module dans une position verticale si possible.

Raccordement électrique

Mettez les circuits d'alimentation des actionneurs hors tension ! Raccordez les capteurs et actionneurs sur les bornes.

Entrées: Alimentation capteur via le réseau AS-i (bornes I+I-): 18... 30V DC (Ne pas raccorder les entrées et le potentiel externe)

Sorties:

I+: alimentation capteur +24V

I-: alimentation capteur +0V

I1... I4: entrée de commutation capteurs 1... 4

L1: alimentation externe + ou phase pour AC

O4-O3, O2, O1: alimentation externe + ou phase pour AC

N: alimentation externe - ou fil neutre pour AC

01... 04: sorties de commutation actionneurs 1... 4

LEDs 1: indication commutation entrées capteurs

LED 2: indication d'alimentation AS-i

LEDs 3: indication de commutation des sorties actionneurs

Raccordement

AC2801	1 potentiel, bornes
AC2803	1 potentiel, Combicon
AC2802	3 potentiels, bornes à vis
AC2808	3 potentiels, Combicon

Adresseage

Affectez une adresse entre 1 et 31. Lors de la livraison, l'adresse est 0.

A Adressage avec le module d'adressage

Raccordez le module d'adressage avec les bornes A+ et A-. Retirez le shunt d'adressage et affectez l'adresse souhaitée.

B Adressage automatique avec le contrôleur AS-i ifm

Tous les esclaves présents doivent être présélectionnés. Raccordez le module sur le contrôleur (fonction MULTIPLE AUTO ADDRESS = activée). Retirez le shunt d'adressage, l'adresse la plus basse libre est utilisée.

Adressage automatique de plusieurs modules : Retirez le shunt d'adressage du premier module, continuez par le shunt d'adressage du second module etc. Les modules sont adressés dans l'ordre croissant. Adressage via le logiciel AS-i.

Adressage via le logiciel AS-i

Raccordez le module et affectez l'adresse souhaitée.

Attention: Si vous adressez plusieurs modules, seulement un module avec l'adresse 0 peut être présent sur le faisceau AS-i. De ce fait, tous les shunts d'adressage doivent d'abord être insérés.

Retirez le shunt d'adressage du premier module, continuez par le shunt d'adressage du second module etc.

Le shunt d'adressage reste retiré, sinon aucune communication avec le maître n'est possible.

Fonctionnement

Vérifier le bon fonctionnement du module. Affichage par LED :

• LED verte : alimentation AS-i o. k. • LED jaune : entrée/sortie est commutée

I/O Relay modules (AC2801, AC2802, AC2803, AC2808)

Input Rating	Output Rating
31.6V DC280mA	24V DC, 240V AC,4x1.5A or 2x2.5A20-30V DC, 200mA
