BEDIENUNGSANLEITUNG LINEAR 9 112 XA HK AUDIO

Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen!

Dieses Produkt wurde gemäß IEC 62368-1 hergestellt und hat das Werk in einem sicheren, betriebsfähigen Zustand verlassen. Um diesen Zustand zu erhalten und um einen gefahrlosen Betrieb zu gewährleisten, ist es notwendig, dass der Benutzer die Empfehlungen und Warnhinweise befolgt, die in der Betriebsanleitung zu finden sind. Bei Einsatz dieser Produkte in Fahrzeugen, Schiffen oder Flugzeugen oder in Höhen oberhalb 2000 m Meereshöhe mösen die entsprechenden Sicherheitsstandards zusätzlich zur IEC 62368-1 beachteitet werden. WARNING: Um das Risiko von Feuer oder Stromschlag zu verhüten, dar这片 Gerät nicht Feuchtigkeit oder Regen ausgesetzt werden. Offnen Sie das Gehäuse nicht - im Inneren gibt es keine Bauteile, die vom Benutzerwartbar sind. Die Wartungarf nur von einem qualifi-ziertem Kundendienst durchgeführt werden.

These Dieses Symbol, wa immer es erscheidt, warnst Sie vor einer, nicht isolierter Spannung im Gehausse -Spannung, die erwerbe genugt, eine Stromschlaggefahr darzstellen.

lieses Symbol, wo immere es erscheint, warnst Vi se vor auBcher, gefährlicher Spannung. Eine Verbindung zu jeder

Anschlussklemme, die mit thisem Symbol versehen ist, damit nur mit konfektioniertem Kabel hergestellt werden, dass den Empfehlungen des Herstellers genugt, oder mit Kabel, das von qualifizierten Personal installiert wurde.

Dieses Symbol, wo immer es erscheint, macht Sie auf wichtigen- und Wartungsanweisungen aufmerksam, die in

beiliegenden Unterlagen zu finden sind.itte lesen Sie das Handbuch.

Dieses Symbol, wo immer es erscheint, sagt Ihnen: Vorsicht!

HeiBe Oberfläche! Um Verbrennungen zu vermeiden, nicht anfassen.

Elektro- und Elektronikerge einschließlich Batterien sind getrennt vom Hausmull über offizielle Sammelstellen fachgerecht zu entsorgen.

1. Bisit Iosen Si dieane Anweisungen.Bewahren Sie dieeisesungen auf.Befolgen Si die alle Warnhinweise und Anweisungen im Gerat und in dieser Anleitung.

2. Benutzen Sie these Geset nicht in der Nähne von Wasser. Stellen Sie das Geset nicht in der Nähne von Wasser, Badewannen, Waschbecken, Kühenspullen, nassen Stellen, Schwimmbecken oder in feuchten Räumen auf.

3. Stellen Sie keine Gefäße, wie Vasen, Glaser, Flaschen usw., die Flüssigkeiten enthalten, auf das Gerät.
4. Reinigen Sie das Gerät nur mit einem trockenen Tuch.
5. Entfernen Sie keine Abdeckungen oder Teile des Gehäuses.
6. Die auf dem Gerat angegebene Betriebsspannung muss mit der ortlichen Spannung der Netzstromversorgung übereinstimmen. Wenn Sie sich nicht sicher sind, welche Spannung in Ihr Netz zur Verfugung liegt, konsultieren Sieitte ihren Handlder oder den ortlichen Stromversorger.
7. Stellen Sie vor Anschluss des Gerätes unbedingt sich, dass die Netz versorgungsinstation über ausreichende Schutz einrichtungen gegen Kurzschluss und Erdungsfehler angeschlossener Geräte verfügt.
8. Um das Risiko eines Stromschlags zu verringn, muss die Erdung des Gerätes beibehalten werden. Verwenden Sie nur das mitgelieferte Stromführungskabel und behalten Sie die Funktion der seitlichen, geerdeten Schutzkontakte des Netzanschusses immer aufrecht. Stellen Sie sichere, dass das Gerät nur an Steckdosen angeschlossen wird, die über eine ordnungsgemäß Funktionierende Schutzderivate verfügen.
9. Schützen Sie das Stromführungskabel vor Betreten und Quetschen,alanders in der Nane der Stecker, Geratsteckdosen - und dort, wo sie am Gerat austreten! Stromführungskabel sollenen immer vorsichtig gehandelt werden. Kontrollieren Sie die Stromführungskabel in regelmäßigen Abständen auf Einschnittte und Anzeichen von Abnutzung, besonder in der Nane des Steckers und an der Verbindung zum Gerat.
   Benutzen Sie niemals ein beschädigtes Stromführungskabel.
   Ziehen Sie bei Gewittern den Stecker des Gerätes und wenn das Gerät über einen langeren Zeitraum nicht benutzt wird.

10. Dieses Gerät wird nur vollständig von Stromnetz getrennt, wenn der Stecker vom Gerät oder aus der Steckdose gezogen wird. Das Gerät sollte so aufgestellt werden, dass das Trennen vom Stromnetz keinlich möglich ist.

11. Sicherungen)durfen nur von qualifizierten Personal gewechselt werden, und nur unter Verwendung des korrekten Typs und Nennwerts.

12. Alle Wartungsarbeiten sollen nun von qualifierten Personal ausgeführten. Wartung ist notwendig, wenn das Gerät auf irgendeine Weise beschädigt wurde, wie zum Beispiel:
13. Wenn das Stromführungskabel oder der Stecker beschädigt oder abgenutz ist.
14. Wenn Flüssigkeit oder Gegenstände in das Gerät gelangt sind.
15. Wenn das Gerät Regen oder Feuchtigkeit ausgesetzt war.
16. Wenn das Gerät nicht ordnungsgemäß Funktioniert, bzw. die Bedienungsanleitung besteht.
17. Wenn das Gerät hingefallen ist oder das Gehäuse beschädigt wurde.
18. Beim Anschluss von Lautspruchern an这点 Gerat darf die auf dem Gerat oder in dieser Anleitung angegebene Mindestimpedanz nicht unterscribten werden. Die verwendeten Kabel müssen entsprechend den lokalen Regelungen über einen ausreichenden Querschnitt verfügen.
19. Halten Sie das Gerät vom Sonnenlicht fern.
20. Installieren Sie das Gerät nicht in der Höhe von Wärmequellen, wie zum Beispiel Heizkörper, Heizregister, Öfen oder anderen Geräten, die Hitze erzeugen.
21. Dieses Gerat wurde für die Verwendung in gemäßigen Klimazonen entwickelt. Nicht geeignet zur Verwendung in tropischen Klimazonen.
22. Verstopfen Sie nicht die Luftungsöffnungen. Installieren Sie das Gerät entsprechend der Anleitung des Herstellers. Das Gerät darft nicht eingebaut werden - wie zum Beispiel in einen Gestellrahmen, es sei dann, dass für angemessene Belüfung gesört wird.
23. Ein kaltes Gerät sollte immer auf die Umgebungstemperatur erwärmt werden, wenn es in einen Raum transportiert wird. Es könnte sich Kondensation im Inneren bilden, die das Gerät beschädigt, wenn es ohne vorherige Erwärung benutzt wird.
24. Stellen Sie keine offenen Flammen, wie brennende Kerzen, auf das Gerät.
25. Das Gerät sollt mindestens 20 cm von Wänden aufgestellt werden.
26. Das Gerätarf nur mit Rollwagen, Ständern, Stativen, Tischen oder Halterungen benutzt werden, die vom Hersteller spezifiziert sind oder zusammen mit dem Gerät verkauf wurden. Wenn ein Rollwagen benutzt wird, seien Sie vorsichtig, wenn sie die Rollwagen/Geräte-Kombination transportieren, um Verletzungen durch Umkippen zu vermeiden.
27. Verwenden Sie nur Zubehör, das vom Hersteller empfohlen ist. Das gilt für alle Arten von Zubehör, wie zum Beispiel Schutzabdeckungen, Transporttaschen, Ständer sowie Wand- und Deckenhalterungen. Wenn Sie irgendeln Zubehör am Gerät anbringen, befolgen Sie immer die Anleitungen des Herstellern. Benutzten Sie nur die Befestigungspunkte des Geräts, die vom Hersteller vorgesehen sind.
28. Dieses Gerät ist NICHT geeignet für eine Person oder Personen (ein schleßlich Kindern) mit eingeschrankten physischen, sensorischen und geistigen Fälligkeiten, oder für Personen mit unzulänglicher Erfahrung und/oder Fachkenntnis, um solch ein Gerät zu bedieten. Kinder unter 4 Jahren sollenn stets von dieserem Gerät fern gehalten werden.
29. Es sollen den keinerlei Gegenstände durch die Gehauseschlitze eingeführt werden, da dadurch gefährliche, spannungsfährende Bauteile berührt oder kurzgeschlossen werden konnen. Dies konnte zu einer Feuer- oder Stromschlaggefahr führen.
30. Dieses Cerat ist imstande, Schaldruckpegel von mehr als 90 dB zu produzieren. Dies konnte zu einem dauerhaften Hörschaden führen! Eine Belastung durch extre hohe Gerauschpegel kann zu einem dauerhaften Gehorverlust führen. Bei einer anhaltenden Belastung durch solch hohe Pegel solle ein Gehorschutz getragen werden.
31. Der Hersteller gewährleistet die Sicherheit, Zuverlösigkeit und Leistung des Gerätes nur unter folgenden Voraussetzungen:
32. Einbau, Erweiterung, Neueinstellung, Modifikationen oder Reparatu- ren werden vom Hersteller oder autorisiertem Personal ausgeführlt.
    Die elektrische Installation des betreffenden Bereiches entspricht den Anforderungen der IEC (ANSI) MaBgaben.
33. Das Gerät wird entsprechend der Bedienungsanleitung benutzt.
34. Dieses Produkt ist auf die Verwendung mit Musik- und Sprach-signalen optimiert. Verwendung mit Sinus-, Rechtek- oder anderen Mess-Signalen bei higherem Pegel kann zu ernsten Beschädigungen des Geräts führen.

Allgemeine Sicherheitshinweise für Laufsprechersysteme

Befestigungssysteme dürfen ausschließlich für die vom

Hersteller freiigegebenen Lautsprachersysteme und mit dem in der Montageanleitung genommen Montage-Zubehor verwendet werden Die Montagehinweise des Herstellers sind bzw. unbedingt zu beachten. Bei unsachgemäßer Montage bzw. Verwendung von nicht freiigegebenem Montage-Zubehor kann die angegebene Belastung nicht garantiert und keinerlei Haftung seitens des Herstellers übernommen werden.

Sollten Änderungen an Laufsprechen, an Montage-Zubehor, Verbindungs- und Befestigungselementen sowie Anschlagmitteln vorgenommen werden, kann die Tragfähigkeit des Systems nicht mehr garantiert werden und seitens des Hersteller keinerlei Haftung übernommen werden.

Reparaturen an Sicherheitsrelevanten Bauteilen führen nur vom Hersteller oder Bevollmächtigten durchgefuhrt werden, andernfalls erlischt die Betriebsberlaubnis.

Die Installation dar auschließlich durch Sachkundige und nur vortagepunkten mit ausreichender Tragfähigkeit, ggf. unter der Absichtigung von Bauauflagen, erfolgen. Das vom Hersteller in der Beteinleitung vongschriebene Befestigungsmaterial (Schauben, 1985, etc.) muss verwendet werden. Schraubverbindungen müssen die geeignete Maßnahmen gegen Lösen gesichert sein.

Ortsfeste oder mobile Installationen (hier Laufsprecher Montagezubehar) müssen durch zwei unabhängig voneinander Ende Einrichtungen gegen Herabfallen gesichert sein. Lose Zusatz- oder sich lösende Teile müssen durch geeignete Einrichtungen fangen werden können. Bei Verwendung von Verbindungs- und Zungselementen sowie Anschlagmitteln sind die nationalen driften zu beachten. Hinsichtlich der Bemessung der Sicherungs- sind mögliche dynamische Belastungen (Ruckräfte) mit zu scichtigen.

Bei Stativen ist vor allem die maximale Traglast zu beachten. Und dem sind die meisten Stative aus konstruktiven Gründen nur das Tragen von genau zentrischer Belastung zugelassen. Stative haben standsicher aufgestellt werden. Stative sind durch geeignete Gehänen zusätzlich zu sichern, wenn zum Beispiel:

• ihre Aufstandfläche keinen sicheren Stand zulässt,

• ihre hohen die Standsicherheit einschranken,

• mit zu hohem Winddruck zu rechnen ist.

-damit zu rechen ist, dass sie durch Personen umgestoBen werden. Besondere MaBnahmen können auch zur Vorsorge gegen gefahrndenes Verhalten von Zuschauern erforderlich werden. Stative durrent nicht in Flucht- und Rettungswegen aufgestellt werden. Bei Aufstellung in Verkehrswegen ist auf die erforderliche Breite der Wege und auf ordnungsgemäß Absprüung sowie Kennzeichnung zu achten. Beim Auf- und Absetzen ist eine besondere Gefährung gegeben. Hierzu sind geeignete Hilfsmittel zu verwenden. Es sind hierbei die nationalevorschriften zu beachten.

Während der Montage ist geeignete Schutzdere Kopfschutz, Handschuhe und Sicherheits

schuhe) zu tragen und es sind nur geeignete Aufstiegshilfen (Leitern, Gerüste, etc.) zu verwenden. Die Verantwortung davon für liegt alle beim aufführenden Installationsbetrieb.

7 ACHTUNG! Nach der Montage ist die Aufhängung des Systems Malerung und Lautsprecher auf sichere Befestigung zu überprüften. Petreber von Lautsprechersystemen (ortsfest oder mobil) ist nicht, alle Systemkomponenten unter Berücksichtigung der als nationalen Regelungen regelmäßig zu überprüften bzw. präfen werden und möglich Schaden unverzüglich beseitigen zu lassen. Ihr raten wir dringend zu einer ausfuhrlichen Dokumentation überprüfungsmaßnahmen in Prüfbüchern o.a.

Insbesondere die Lastaufnahmepunkte geflogener Systeme sollenen hier mit ausreichenden Sicherheitsreserven dimensioniert werden. Es sind hierbei die nationalevorschriften zu beachten.

Professionelle Laufsprechersysteme sind in der Lage, die Heitschädlich de Challpegel zu erzeugen. Selfs die Einwirkung über harmloser Schallpegel über einen längeren Zeitraum kann zustenden Schaden am Gehor führen (ab ca. 95 dBA SPL) Daher raten für alle Personen, die durch den Betrieb von Laufsprechersysteme einfluss hoher Schallpegel ausgesetzt sind, zum Tragen von Pensionellem Gehorschutz (Ohrstöpel oder Kapselgehorschutz).

Hersteller: Stamer Musikanlagen GmbH, Magdeburger Str. 8, 66606 St. Wendel, Deutschland

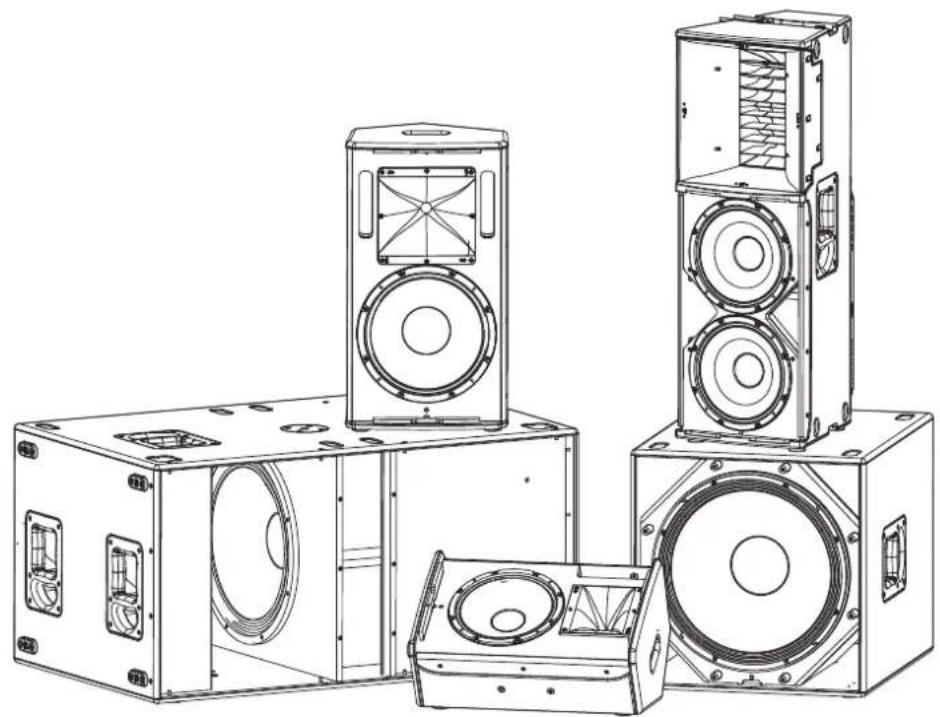

LINEAR 9

Willkommen in der HK Audio Familie!

Vielen Dank, dass Sie sich für ein Markenprodukt aus unserem Hause entschieden haben, das mit großter Sorgfalt für Sie entwickelt und gefertigt wurde.

Auch wenn Sie bereits eingehende Erfahrungen mit Beschallungsan

lagen gesammelt haben - bei diesen Produkt wird es trotzdem einige Dinge geben, die neu für Sie sind. Legen Sie deshalb dieser Bedienungs anleitung nicht ungelesen beiseite und bewahren Sie sie zur späteren Verwendung auf.

Wir wünschen Ihnen allzeit besten Sound!

Ihr HK Audio Team

Hinweis: Die Funktionalität theses Produkts kann durch starke

elettromagnetische Felder oder elektrostatische Entladungen gestört werden. In thisem Fall kann durch Ausschalten und erneutes Einschalten die Funktionalität wieder hergestellt werden. Falls dies nicht hilft, muss das Gerät von der Störquelle entfernt werden.

Garantie

Nutzen Sie die komfortable Online-Registrierung über www.hkaudio.com.

http://warranty.hkaudio.com

Die Registrierung ist nur gültig, wenn sie innerhalb von 30 Tagen ab Kaufdatum erfolgte.

HK Audio

Technischer Service

Postfach 1509

66595 St. Wendel, Deutschland

Fax:[phone]

1 Allgemeines

Lieferumfang

Bitte überprüfen Sie beim Auspacken ihrer LINEAR 9 Lautsprecherbox den Lieferumfang auf Vollständigkeit. Im Lieferumfang sind die Bedienungsanleitung und ein Powercon-Netzkel enthalten.

2 Anschlüsse und Bedienelemente

XLR/Klinke-Kombibuchse, symmetrischer Eingang fur analoge Signale.

Die Mid/High-Modelle verfügen über einen Eingangskanal.
Die beiden Subwoofer verfügen über zwei getrennte Eingänge für das linke und rechte Signal. Die beiden Kanäle sind gleichwertig und werden nach der Vorstufe summiert, im Mono-Betrieb ist es davon unerheblich, welcher der beiden Kanäle angeschlossen wird.

Thru

Symmetrischer, parallel zur Eingangsbuchse geschalteter XLR-Ausgang (bei den Subwoofern zwei), dient zur Weiterleitung des am Input anliegenden Eingangssignals, unabhängig davon, ob die Elektronik eingeschaltet ist oder nicht.

3 Gain

Der Gain-Regler regelt die Vorverstärkung des am Input anliegenden Signals.

• bei den Mid/High-Modelellen -∞ (Mute) bis +6 dB
• bei der Stereo-Vorstufe der beiden Subwoofer gilt der Regler für weitere Kanäle, hier ist der Regelbereich -6 bis +6 dB

Mittelstellung des Reglers (Centerclick) entspricht in beiden Fälle 0 dB. Hinweis: Das Signal, das am DSP Out anliegt, wird durch diesen Regler nicht beeinflusst.

4 Input/Limiter-LED

These LED leuchtet grün wenn ein Signal am Input anliegt - und rot sobald der Limiter aktiv ist oder der Eingang übersteuert wird. Ein kurzzeitiges rotes Aufleuchten der LED zeigt das Arbeitsen des Limiters bei Pegelspitzen an. Leuchtet sie dauerhaft rot, muss der Pegel reduziert werden.

DSPOut

XLR-Buchse symmetrisch, die zur Ausgabe des analogen Input-Signals (von der Input-BuchseCOMMEND) dient. Das Signal kann mit dem internen DSPbearbeitet werden.Damit stellterDSPOutein Netzwerk-Interface zur Integration einer zuslichen-von Haus aus nicht Netzwerkfahigen Aktivboxd. Im Auslieferungszustand liegt am DSP Out das unbearbeiteteEingangssignal an,unabhängig von der Preset-Auswahl und von der Stellung des Gain-Reglers.

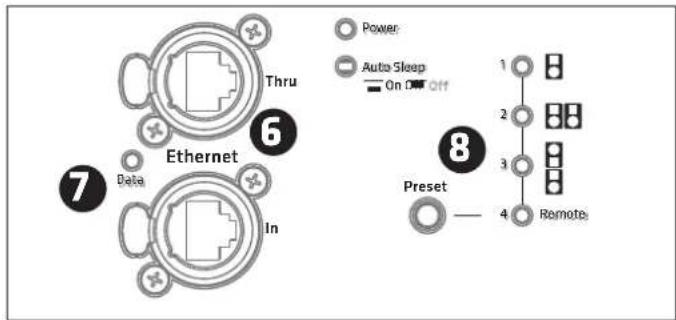

6 Ethernet In /Thru

Die beiden Ethercon-Buchsenden dienen zur Integration in ein Netzwerk. Sie sind kompatibel mit RJ45- und Ethercon (NE8 MX, NE8 MX6, NE8 MC)-Steckern. Nutzen Sie die Ethernet Thru-Buchse zum Weiterschleifen des Netzwerk-Signals.

Bitte verwenden Sie zum Schutz gegen elektromagnetische Störungen stets S/STP- oder S/FTP-Kabel. Wir empfehlen die Verwendung von CAT6-Kabeln. Die Integration in ein Netzwerk sowie die Funktionen des Remote-Controlling sind in einer separaten Bedienungsanleitung beschrieben, die im Download-Bereich zu LINEAR 9 auf www.hkaudio.com zur Verfügung stehen. Eine Kurzbeschreibung der DSP-Funktionen finden Sie unter Preset.

7 Data

These LED leuchtet orange, when Daten über die Netzwerkbuchse flieben.

Preset

Über den Preset-Wahltaster halten sich die voreingestillten Werks-Presets sowie ein über die Remote-Software DSP CONTROL konfigurierbares User-Preset abrufen. Durch einmaliges Tippen auf den Wahltaster konnen Sie durch die Presets 1 bis 4 scrollen.

Die Nutzung von User-Presents (4 Remote) ist in einer separaten Bedie-lungsanleitung beschrieben, die im Download-Bereich zu LINEAR 9 auf www.hkaudio.com zur Verfügung stehen.

Preset-Übersicht:

	L9 210 LTA	L9 110 XA / L9 112 XA	L9 118 Sub A / L9 118 Sub BA
	Remote	Remote	Front Cardiol 1:1 Cardiol 2:1 Remote
1 Stand Alone Flat Front
2 Cluster (2) Monitor Cardiol 1:1
3 Cluster (3) Low Cut Cardiol 2:1
4 Remote (Abruf der über Remote-Software HK Audio DSP CONTROL gespeicherten Einstellungen)

Stand Alone	bei Nutzung einer einzelnen L9 210 LTA (pro Seite)
Cluster (2)	bei Nutzung von 2 mit einander verbundenen L9 210 LTA
Cluster (3)	bei Nutzung von 3 mit einander verbundenen L9 210 LTA

Flat	über den Wiedergabebereich hinweg linearer Frequenzgang
Monitor	auf Anwendung alsquer liegender Bühnenmonitor opti-miert, korrigiert die durch Bodenkapplung verursachteÜberbetonung des Tieftonbereiches mittels Pegelreduktion
Low Cut	optimiert für die Nutzung als Topteil in Verbindung mit demL9 118 Sub A/L9 118 Sub BA mit Hilfe eines Hochpass-Filters

Front	für den Standard-Betrieb als nach vorne gerichteter Sub- woofer
Cardioid 1:1	für den Cardioid-Betrieb mit einem nach vorne gerichteten L9 118 Sub A/L9 118 Sub BA (siehe auch Kapitel 4.2)
Cardioid 2:1	für den Cardioid-Betrieb mit zwei nach vorne gerichteten L9 118 Sub A/L9 118 Sub BA (siehe auch Kapitel 4.2)

Die Werks-Presents 1 bis 3 beeinflussen nur die Box selbst, nicht den DSP Out.

Hinweis: Im Netzwerk mit verbundener Remote-Software DSP CONTROL kann der DSP Out - auch bei Nutzung der Werks-Presents 1 bis 3 - unabhängig von diesen Werks-Presents konfiguriert werden. Mehr dazu erfahren Sie in der separaten Bedienungsanleitung für DSP CONTROL, welche Sie im Download-Bereich der LINEAR 9-Produkte auf www.hkaudio.com finden.

Das Remote-Preset

Remote

Hier kann ein zuvor über DSP CONTROL gespeichertes User-Preset für die Box selbst, als auch für den DSP Out ab- gerufen werden. Die Box muss dazu nicht mit der Remote- Software verbunden sein.

Im Auslieferungszustand entspricht das Remote-Preset dem Werks-Preset 1 (Stand Alone/Flat/Front).

Über die Remote-Software DSP CONTROL zur Verfügung stehende DSP-Funktionen, die als User-Preset gespeichert werden können:

Vollparametrischer 10-Band EQ mit wahlbarer Filter-Charakteristik pro Frequenzband, High-Pass- und Low-Pass-Filter mit jeweils wahlbarer Filter-Charakteristik, Limiter, Delay, Polarität, Pegel, Mute.

Die Parameter konnen für die Box selbst und für den DSP Out unabhängig voininander konfiguriert werden.

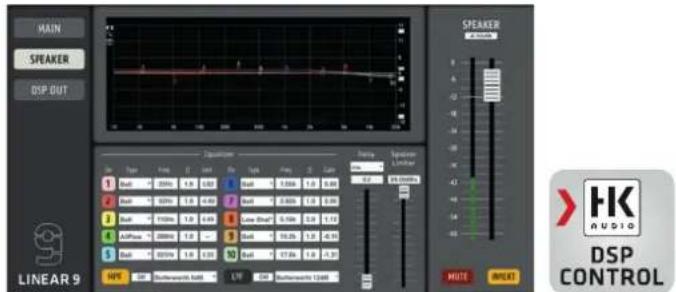

Screenshot der Remote-Software DSP CONTROLL, welche im Download-Bereich der LINEAR 9-Produkte auf www.hkaudio.com kosten zur Verflugung stehen. Die Parameter für „Speaker“ und „DSP Out“ sind identisch, können aber dänk doppelten DSP-Power unabhängig voinander konfiguriert werden.

Power

Der Netzschalter ist als Kippschalter ausgeführrt. In Stellung Power ist die Elektronik eingeschaltet, im ausgeschalteten Zustand ist die Elektronik komplett vom Netz getrennt. Der Netzschalter hat keinen Einfluss auf die Powercon-Link Buchse (siehe dazu auch 12).

Power-LED

Sobald die Elektronik mit Spannung versorgt wird, leuchtet diese LED grün.

Mains Input

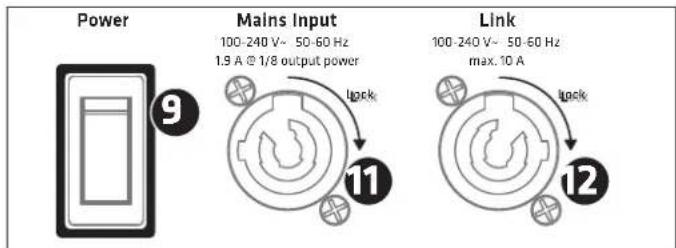

Der Netzanschluss ist als Powercon-Buchse ausgeführrt, ein entsprichen des Netzkabel ist im Lieferumfang enthalten. Achten Sie daraufauf, dass das Powercon-Kabel durch Drücken und Drehen im Uhrzeigersinn einrastet und verriegelt. Zum Entriebelnziehen Sie die Vertriegungsvorrichtung des Powercon-Steckers in Richtung des Kabels und drehen Sieihn gegen den Uhrzeigersinn.

Link

Über diesen Ausgang konnen bis zu drei weitere LINEAR 9-Lautsprecherboxen mit Spannung versorgt werden. Diese Buchse ist fest mit dem Mains-Input verbunden und wird nicht durch den Power-Schalter beeinflusst. Sie führt Spannung sobald der Mains-Input mit einem spannungsfuhrenden Kabel verbunden ist. Achten Sie deshalb darauf, dass anzuschlieBende Geräte ausgeschaltet sind, bevor sie mit dieser Ausgang verbunden werden!

3 Auto Sleep

Über diesen versenkten Schalter kann die energiesparende Auto Sleep-Funktion ein- und ausgeschelt werden. Ab Werk ist Auto Sleep aktiviert (Schalter gedrückt). Diese Funktion versetzt die Elektronik in den Auto Sleep wenn über einen Zeitraum von 4,5 Stunden weder ein Signal anliegt, noch Daten über die Netzwerk-Buchsen eingehen oder Taster und Regler an der Elektronik bedient werden. Ein Wieder-Aktivieren der Laufsprecherbox ist nur durch Aus- und Einschalten des Netzschalters oder durch Anlagen eines analogen Audiosignals am Eingang möglich.

Achtung: Die Aktivierung über die Netzwerkbuchsen ist nicht möglich.
Die Deaktivierung der Auto Sleep-Funktion ist nur durch Bedienung des versenkten Schalters (nicht gedrückt) möglich.

3 Übersicht über die verschiedene Modelle von LINEAR 9

Die LINEAR 9-Serie besteht aus den Mid/High-Modellen LINEAR 9 210 LTA. LINEAR 9 110 XA, LINEAR 9 112 XA und den zwei Subwoofern LINEAR 9 118 Sub A und LINEAR 9 118 Sub BA. Die Multifunktionsmodelle LINEAR 9 110 XA und LINEAR 9 112 XA eignen sich dank ihrer Gehäuseform mit integrierter 30^ -Schräge auch fur die Anwendung alsquer liegender Bühnenmonitor. Dank Ihrer Gehäuseform kann die LINEAR 9 210 LTA schnell und einfach fur Cluster-Aufbauten genutzt werden.

Alle Mid/High-Modelle sind mit drehbaren Hörnern ausgestattet. Der Abstrahlwinkel des Horns der jeweiligen Box ist auf deren Hauptanwendung optimiert. Die Hörner sind nicht ohne Werkzeuge zu rehen, sie sind davon weniger geeignet für regelmäßige Anpassungen, sondern)eher dazu gedacht, eine Box auf ihre Hauptanwendung hin zu optimieren.

• Das MCT-Horn der LINEAR 9 210 LTA hat eine horizontale Abstrahlung von 60^ für die Stand-Alone-Nutzung. Nutzt man die LINEAR 9 210 LTA im Cluster, muss das Horn gedreht werden und hat dann eine horizontale Abstrahlung von 25^ .
  Die 10^ -Box LINEAR 9 110 XA ist mit einem breit abstrahlendem Horn von 80^× 60^ fur eine homogene Abstrahlung im Nahfeld ausgestattet, das Horn der 12^ -Box LINEAR 9 112 XA bietet mittlere Abstrahlwinkel von 70^ x 50^

Tipp: Beim Einsatz alsquer liegender Bühnen-Monitor (XA-Modelle) ist es nicht zwingend notwendig das Horn zu drehen, es istSolar von Vorteil, wenn der fur den aufrecht stehenden Betrieb notwendige schmalere vertikale Abstrahlwinkel quer liegend als horizontaler Abstrahlwinkel genutzt wird. Dadurch minimiert sich der Überlappungsbereich mit be nachbarten Monitoren und das Feedback-Risiko kann durch die genaure Ausrichtung gesenkrt werden.

4Aufstellung

4.1 Die Mid/High-Modelle

Die LINEAR 9-Mid/High-Modelle konnen auf Subwoofern gestapelt, auf Stativen oder Distanz stangen montiert, mit Wandhaltern installiert, oder mit dem entsprechenden Zubehor geflogen werden. Alle Mid/High-Modelle verfügen über einen DuoTilt 3^ / 7^ -Flansch.

- Aufstellung auf Stativen und Distanzstangen

Allgemeines zum Aufbau mit Stativen

Hinweis! Achten Sie stets auf sicheren Stand und auf die Herstellerangaben zur maximalen Belastung der Stative.

Vorsicht!

• Es durfen nur Stative verwendet werden, für die die Kippsicherheit gewährleistet ist. Das Stativ muss für das Gewicht der Laufsprecherbox ausgelegt sein. Die maximale Auszugshöhe ist so zu begrenzen, dass die Kombination aus Stativ und Box nicht kippt. Dies gilt bei Aufstellung auf einer ebenen waagerechten Fläche.
• Des Weiteren ist bei Aufstellung auf einer unebenen oder geneigten Fläche darauf zu achten, dass die Kippsicherheit gewährleistet wird, entweder durch Beschwerung des Stativfußes mit geeigneten Gewichten oder durch anderweitige Sicherungsmaßnahmen.
• Die Verwendung mit anderen Vorrichtungen kann zur Instabilität führen, die Verletzungen verursachen kann.

- Aufstellung mit der Tilt-Unit

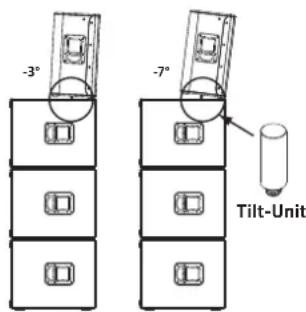

Um im Stack-Aufbau einen sicheren Aufbau direkt auf den Subwoofern zu gewährleisten, bietet HK Audio als Zubehör die Tilt-Unit an, die wie eine Distanstange in die M20-Aufnahme des L9 118 Sub A/L9 118 Sub BA eingeschaubt wird. Sie sichert die Topteile vor Verrutschen. Bei allen Mid/ High-Modellen sind die beiden Neigungswinkel -3° und -7° des DuoTilt auch im Stack-Aufbau nutzbar.

Achtung! Bei einem Stack-Aufbau ohne Verwendung der Tilt-Units mussen die Mid/High-Modelle vor Verrutschen gesichert werden, z.B. mit einem Zurrgurt.

Rigging

Die XA-Modelle konnen entweder über deren Flugpunkte (Stahlleile oder Ketten in Verbindung mit dem Anschlagpunkt AP-8) oder mit dem entsprechenden Biegel geflogen werden. Sie sind mit speziell verstarkten Montage-Punkten (2x8 mm-Gewinde) zur Verschraubung des Flugbuggels HK Audio TB-28N ausgestattet.

Die LINEAR 9 210 LTA kann mt dem optional erhaltlichen TB-210NQ gefl ogen werden. Dieser wird in den MultiGrip-Schalen verschraubt. Eine Montage-Anleitung liegt den Flugbügen bei.

- Clustering mit der LINEAR 9 210 LTA

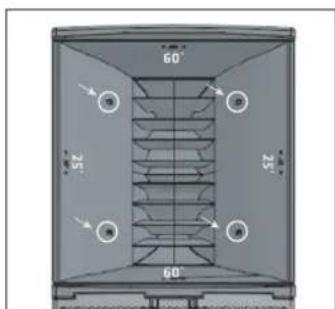

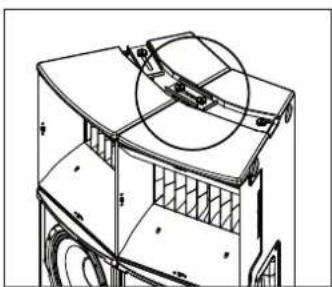

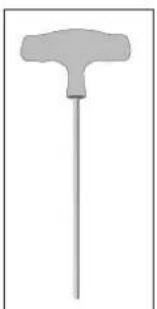

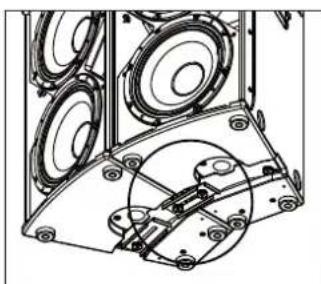

Cluster-Aufbauten mit zwei oder mehreren LINEAR 9 210 LTA konnen dank der eingebauten Clustering Hardware einfach und schnell realisiert werden.

Im Stackaufbau werden die LINEAR 210 LTA auf den Bassen mit seitlichem Kontakt gegeneinander platziert. Die korrekte horizontale Ausrichtung zweier Laatsprecher zueinander wird bzw durch Formschluss der Gummipuff er im benachbarten Holzgehause sichergestellt. Die Fixierung des so vorkonfi guierten Clusters erfolgt durch die Verschraubung der oberen Cluster-Verbinder zwischen den benachbarten Laatsprechem:

Eine gefö gene Anwendung kann mit dem optionalen Flugbüber TB-210NQ realisiert werden. Er kann eine bzw. ein Cluster aus zwei LINEAR 9 210 LTA aufnehmen. Beim Betrieb zweier Lautsprecher mittels Flugbüber ist das Cluster zwingend zusätzlich mit den unteren Cluster-Verbindern zu sichern.

Nutzt man die LINEAR 9 210 LTA in einem Cluster, wird ein optimales Ergebnis nur bei einer horizontalen Abstrahlung zweier benachbarten Horner von 25^ erreicht. Das Horn muss dann dementsprechend gedreht werden. Die Winkelangaben sind auf den Horner gut sightbar gekennzeichnet.

Je nach gewähltem Cluster muss das entsprechende Preset auf der Rückseite der Laufsprecher angewählt werden.

Der LINEAR 9 118 Sub A kann grundsatzlich wie jeder andere direkt abstrahlende Bass gehandhabt werden. Bei der Nutzung im Cardioid-Betrieb ist jedoch darauf auf zuchten, dass die Basse nicht Nebeneinander, sondern übereinander aufgebaut werden, und mindestens 1 Meter Abstand zu Wänden eingehalten wird.

Bei der Nutzung des LINEAR 9118 Sub BA im Cardioid-Betrieb ist darauf auf zu achten, dass die Basse nicht übereinander, sondernbebeneinander, in stehender Form aufgebaut werden. Bei beiden Cardioid-Aufbauten sollen ein Mindestabstand von 1 Meter zu Wänden eingehalten werden.

Im Cardioid-Betrieb sind zwei Aufbauvarianten mit den beiden Subwoofern möglich: Cardioid 1:1 und Cardioid 2:1

Die passenden Presets sind an den Rückseite der beiden Subwoofer aus wahlbar, siehe auch Kapitel 2.8 Preset:

Bei Verwendung der Cardioid-Presets wird der ruckwartige Schalldruck um bis zu 34 dB abgesenkt, nach vorne erhöht sich der Schalldruck um ca. 2 dB.

Wann machte ein Cardioid-Aufbau Sinn?

Während mittlere und hohe Frequenzen gerichtet abgestrahl werden konnen, breiten sich tiefe Frequenzen kugelformig aus. Das fuhrt oft zu einem unangenehmen Übermaß an Tiefbässen auf und hinter der Bühne. Auch wird es zunehmend übllich, dass Veranstalter genaue Vorgaben zur Schallverteilung machen, z.B. für Festzelte in Innenstäden. Das ist im Bassbereich am effektivsten mit Cardioid-Technik umzusetzen (Auslöschung der nach hinten abgestrahlten Frequenzen). Die beiden Subwoofer der LINEAR 9-Serie erfüllen deshalb sowohl mechanisch als auch mit den zur Verfugung stehenden Filtersätzen die Voraussetzungen, schnell und einfach wirkungsvolle Cardioid-Setupz zu realisieren.

5 System-Beispiele

5.1 Aufbau als 2.1-Stereo-System

Dank des im LINEAR 9 118 Sub A integrieren Stereo-Preamps kann ein 2.1-System elegant realisiert werden, indem bereits Kanäle (links und rechts) in den LINEAR 9 118 Sub A gespeist werden und aus dessen Thru-Buchsen das Signal an die Tops weitergeleitet wird. Ideale Ergänzung sind in thisem Fall die breit abstrahlenden LINEAR 9 110 XA.

Presets:

Mid/High-Units Low Cut

L9 118 Sub A Front

Um ein möglichst homogenes Klangbild zu gewährleisten, sollte der Sub - woofer mittig zwischen den beiden Satelliten platziert werden.

5.2 Aufbau mit Distanzstange

Statt Tops auf Stative zu platzieren, kann eine Distanstange mit M20-Gewinde in den M20-Flansch des LINEAR 9118 Sub A geschraubt werden.

Presets:

Mid/High-Units Low Cut

L9 118 Sub A Front

5.3 Aufbau als Stack

Ein LINEAR 9118 Sub A auf einem stehenden LINEAR 9118 Sub BA ergibt eine Höhe von ca. 1,65 m. In thism Fall konnen die Topteile direkt auf die Basse gestellt werden.

Presets:

Mid/High-Units	Low Cut
L9 118 Sub A Front
L9 118 Sub BA Front

Cardioid-System mit Distanzstange - die unteren Basse sind nach hinten gerichtet.

Presets:

Mld/High-Units Low Cut

L9 118 Sub A – offen Front

L9 118 Sub A – unten Cardioid 1:1

Cardioid-Aufbau als Full-Stack die mittleren Basse sind nach hinten gerichtet.

Presets:

L9 210 LTA Cluster (3)
L9 118 Sub BA - links Front
L9 118 Sub BA - Mitte Cardioid 2:1
L9 118 Sub BA - rechts Front

6 Optionales Zubehör von HK Audio

Für alle Mid/High-Modelle bietet HK Audio Transportschutzhullen an. Für die LINEAR 9 210 LTA ist zusätzlich ein Transport-Case erhältlich. Daneben gibt es passende Flugbüber zur Montage der Laufsprecherboxen. Für die LINEAR 9 210 LTA ist zusätzlich eine Bedienfeld-Abdeckung (RPP) erhältlich, die die Elektronik im Outdoor-Betrieb vor Regen schützt.

Für den LINEAR 9 118 Sub A und den LINEAR 9 118 Sub BA bietet HK Audio Transportschutzhullen an und zwei verschiedene, robuste Bedienfeld-Abdeckungen (RPP), die als Spritzwasserschutz für die Elektronik und ebenso als Schutz gegen unbefugtes Bedieren im Cardioid-Betrieb dienen. Die Subwoofer verfügen beide über Montagepunkte, an denen Transportrolten montiert werden können.

NahereInfos zum LINEAR 9 Zubehorfinden Sie unter www.hkaudio.com auf den Produktzeiten von LINEAR 9.

7 Technische Daten

Model LINEAR 9 210 LTA LINEAR 9 110 XA LINEAR 9 112 XA LINEAR 9 118 SUB A LINEAR 9 118 SUB BA
Max. SPL @ 10% THD 133	dB Halfspace * (88 Hz - 12 kHz gemittelt)	126 dB Halfspace (70 Hz - 12 kHz gemittelt)	128 dB Halfspace (70 Hz - 12 kHz gemittelt)	129 dB Halfspace (42 Hz - 100 Hz gemittelt)	134 dB Halfspace (40 Hz - 110 Hz gemittelt)
Max. SPL peak @ 10% THD	142 dB Halfspace * 129 dB Halfspace 131 dB Halfspace 131 dB Halfspace 136 dB Halfspace
Frequenzgang +/-3 dB	105 Hz - 19 kHz (Hochpassfilter mit 24 dB/0ktave bei 100 Hz)	70 Hz - 19 kHz 67 Hz - 19 kHz 42	Hz - X-Over 38 Hz - X-Over
Frequenzgang -10 dB 84	Hz - 20 kHz (Hochpassfilter mit 24 dB/0ktave bei 100 Hz)	65 Hz - 20 kHz 62 Hz - 20 kHz 38	Hz - X-Over 31 Hz - X-Over
Endstufenleistung (RMS)	1.000 W	700 W	700 W	1.100 W	1.100 W
Endstufentyp	Class D - Blamped	Class D - Blamped	Class D - Blamped	Class D	Class D
Bassloutsprecher	-	-	-	1x 18", 4" Schwingspule	1x 18", 4" Schwingspule
Tief/Mitteltonlaut-sprecher	2x 10", 2.5" Schwingspule	1x 10", 2,5" Schwingspule	1x 12", 2,5" Schwingspule	-	-
Hochtontreiber	1", 2,5" Schwingspule	1", 1,4" Schwingspule	1", 1,7" Schwingspule	-	-
Horncharakteristik	60" x 25" MCT-Horn, drehbar	80" x 60" CD-Horn, drehbar	70" x 50" CD-Horn, drehbar	-	-
Trennfrequenz aktiv	1.35 kHz FIR X-Over mit 72 dB/Okt.	2 kHz FIR X-Over mit 60 dB/Okt.	1.6 kHz FIR X-Over mit 60 dB/Okt.	-	-
Max. Eingangspegel	+20 dBu	+20 dBu	+20 dBu	+20 dBu	+20 dBu
Analogie Eingänge	1x XLR/Klinke-Kombi symmetrisch	1x XLR/Klinke-Kombi symmetrisch	1x XLR/Klinke-Kombi symmetrisch	2x XLR/Klinke-Kombi symmetrisch	2x XLR/Klinke-Kombi symmetrisch
Analoger Thru	1x XLR symmetrisch	1x XLR symmetrisch	1x XLR symmetrisch	2x XLR symmetrisch	2x XLR symmetrisch
DSP Out	1x XLR symmetrisch	1x XLR symmetrisch	1x XLR symmetrisch	1x XLR symmetrisch	1x XLR symmetrisch
Netzwerkanschluss	Ethercon RJ45, 1x In, 1x Thru	Ethercon RJ45, 1x In, 1x Thru	Ethercon RJ45, 1x In, 1x Thru	Ethercon RJ45, 1x In, 1x Thru	Ethercon RJ45, 1x In, 1x Thru
Filter-Presents	Stand Alone, Cluster (2), Cluster (3), Remote	Flat, Monitor, Low Cut, Remote	Flat, Monitor, Low Cut, Remote	Front, Cardioid 1:1, Cardioid 2:1, Remote	Front, Cardioid 1:1, Cardioid 2:1, Remote
Remote-Software	DSP CONTROL (Windows, macOS)	DSP CONTROL (Windows, macOS)	DSP CONTROL (Windows, macOS)	DSP CONTROL (Windows, macOS)	DSP CONTROL (Windows, macOS)
DSP-Funktionen	Vollparametrischer 10-Band-EQ mit variabler Filter-Charakteris-tik, High-Pass-Filter, Low-Pass-Filter, Polarität, Level, Delay, Limiter, Mute	Vollparametrischer 10-Band-EQ mit variabler Filter-Charakteris-tik, High-Pass-Filter, Low-Pass-Filter, Polarität, Level, Delay, Limiter, Mute	Vollparametrischer 10-Band-EQ mit variabler Filter-Charakteristik, High-Pass-Filter, Low-Pass-Filter, Polarität, Level, Delay, Limiter, Mute	Vollparametrischer 10-Band-EQ mit variabler Filter-Charakteristik, High-Pass-Filter, Low-Pass-Filter, Polarität, Level, Delay, Limiter, Mute	Vollparametrischer 10-Band-EQ mit variabler Filter-Charakteristik, High-Pass-Filet, Low-Pass-Filter, Polarität, Level, Delay, Limiter, Mute
Sampling-Rate	96 kHz	96 kHz	96 kHz	96 kHz	96 kHz
Systemlatenz	unter 2,9 ms	unter 2,6 ms	unter 2,6 ms	unter 2,6 ms	unter 2,6 ms
Netzanschluss	1x Powercon NAC3 In, 1x Powercon NAC3 Thru, 100-240 V	1x Powercon NAC3 In, 1x Powercon NAC3 Thru, 100-240 V	1x Powercon NAC3 In, 1x Powercon NAC3 Thru, 100-240 V	1x Powercon NAC3 In, 1x Powercon NAC3 Thru, 100-240 V	1x Powercon NAC3 In. 1x Powercon NAC3 Thru, 100-240 V
Leistungsaufnahme	2.5 A / 100-240 V Nenn-Strom-verbrauch nach EN 62368-1	1 A / 100-240 V Nenn-Strom-verbrauch nach EN 62368-1	1 A / 100-240 V Nenn-Strom-verbrauch nach EN 62368-1	1.9 A / 100-240 V Nenn-Strom-verbrauch nach EN 62368-1	1.9 A / 100-240 V Nenn-Stromverbrauch nach EN 62368-1
Clustering-Winkel	25°	-	-	-	-
Aufstellwinkel (Monit-terbetrieb)	-	30°	30°	-	-
Hochsächenerflach	DuoTilt 3" / 7"	DuoTilt 3" / 7"	DuoTilt 3" / 7"	1x M20	2x M20
Flugpunkte	-	5x M8 (AP-8)	5x M8 (AP-8)	-	-
Griffe	2x MultiGrip	2x SingleGrip	1x SingleGrip, 1x MultiGrip	2x MultiGrip	8x MultiGrip
Gehäuse	Birke-Multiplex	Birke-Multiplex	Birke-Multiplex	Birke-Multiplex	Birke-Multiplex
Oberflüche	PU-Beschichtung schwarz	PU-Beschichtung schwarz	PU-Beschichtung schwarz	PU-Beschichtung schwarz	PU-Beschichtung schwarz
Frontgitter	2 mm Metalgitter mit schwar-zem Akustiktschaumstoff	2 mm Metalgitter mit schwar-zem Akustiktschaumstoff	2 mm Metalgitter mit schwar-zem Akustiktschaumstoff	2 mm Metalgitter mit schwar-zem Akustiktschaumstoff	2 mm Metalgitter mit schwar-zem Akustiktschaumstoff
Abmessungen (BxHxt) 34	x 96 x 39 cm 13-25/64 x 37-3/4 x 15-23/64"	36 x 54 x 31 cm 14-11/64 x 21-1/4 x 12-13/64"	37 x 67 x 31 cm 14-9/16 x 26-3/8 x 12-13/64"	55 x 56 x 69 cm 21-21/32 x 22-3/64 x 27-11/64"	111 x 56 x 69 cm 43-9/32 x 22-3/64 x 27-11/64"
Gewicht	33 kg / 72,8 lbs	16,5 kg / 36,4 lbs	20,5 kg / 45,2 lbs	41,5 kg / 91,5 lbs	63,5 kg / 139,9 lbs

（=vorlalufig）

Fabricant: Stamer Musikanlagen GmbH, Magdeburger Str. 8, 66606 St. Wendel, Allemagne

LINEAR 9

Technischer Service (servicio专业技术)

Postfach 1509

Subject to change without notice · Technische Änderungen vorbehalten
Copyrights 2021 Music & Sales GmbH · 11/2021
