Istruzioni di sicurezza importanti.

Leggere prima di effettuare il collegamento!

Il presente prodotto è stato fabbricato dal produttore in conformità alla norma IEC 62368-1 ed è uscito dallo stabilimento in perfette condizioni di funzionamento. Per preservare tali condizioni e garantirne l'uso sicuro, l'atte deve atteneri alleindicazioni e alle avervento riportare nelle istruzioni per l'uso. Se voleta usse什麽 prodotto su veicoli, a bordo di navi o di aerei oppure ad altitudini superiori a 2000 m dovete badare alle rispettive norme di sicurezza supplicitative alla norma IEC 62368-1.

AVVISO: Per evitare il rischio di incidio o folgorazione, non esporre l'apparecchio ad umidità o pioggia. Non aprètre l'involucro poché al suo interno non vi sono parti riparabili dell'utente. Per la riparazione rivolgersi a personale tecico qualificato.

71 Questo simbolo segnala la presenza all'interno dell'involcro di tensione pericolosa priva di isolamento sufficientemente alla dar constituire un pericolo di folgorazione.

Questo symbolo segnala la presenza di tensione pericolosa accessible dall'esterno. Il cabaggio esterno collegato ad un qualunque morsetto contrassegnato da questo symbolo delve essere un cave preconfezione conforme ai requisiti indicati dal produttore o un cabaggio installato da personale significato.

Questo symbolo segnala importanti istruzioni per l'uso e la manutenzione nella documentazione allegata. Leggere il manuale.

Questo significato: Attenzione! Superficie calda! Non toccare per evitare scottature.

Appareciatura elettriche e eltroniche di qualiasi tipo, batterie incluse, non appartengono nell'mmonidzia - smaltite quello tipo di rifiuti presso gli officiuali centri di raccolta.

Leggere queste struzioni. Conservare queste istruzioni. Attenersi a tutti gli avvi e struzioni riportati sul prodotto e nel manuale.

• Non utilizzare il prodotto vicino all'acqua. Non collocare il prodotto vicino ad acqua, vasche, lavandini, zone umide, piscine o stanze con presenza di vapore.
  Non collocare sul prodotto oggetti contenti liquidi, quali vasi, bicchieri, bottiglie ecc.
  Pulire solo con un panno asciutto.
  Non togliere alcun coperchio o parti dell'involucro.
• La tensione di esercizio prescritta per il prodotto deve corrispondere alla tensione di alimentazione della rete locale. In caso di dubbi sul tipo di alimentazione disponibile, rivolgersi al proprio rivenditore o all'azienda di fornitura elettrica locale.
• Prima di collegare l'apparechio, verificate che l'implanto elettrico sua munito di adatti dispositivi di protezione contro corto circuito e errorsi della messa a terra in apparechi collegati.
• Per ridurre il rischio di folgorazione, la messa a terra del prodotto deve essere mantenuta. Utilizzare solo il cavo di alimentazione in dotazione al prodotto e mantenenerne sempre in funzione il connettore centrale (di terra) del collegamento alla rete. Non escludere la funzione di sicurezza del connettore polarizzato o di messa a terra. Collegate l'apparecchio soltanto a prese di corrente con messa in terra conforme alle norme vigenti.
• Proteggere il cavo di alimentazione affinché non venga calpestro o pizzicato, in particolare in corrispondenza delle prese e degli innesti e nel punto di uscita dal dispositivo. Maneggiare sempre con cura i cavi di alimentazione. Controllare periodicamente la presenza di tagli o usura sui cavi, soprattutto all'altezza della presa e nel punto di uscita dal dispositivo.
  Nonutilizzare mai il cavo di alimentazione se danneggiato.
• Scollegare il prodotto in caso di temporale o di lunghi periodi di inutilizzato.
• Il prodotto si scollega Completely dall'alimentazione di rete solo staccando la spina di alimentazione dall'unità o alla presa a muro. Il prodotto va collocato sempre in modo che sia possibile scollegarlo dall'alimentazione confacility.

• Fate sostituire i fusibili soltanto da un technician qualificato e usate solamente fusibili dal corretto tipo e valore nominale.

• Per tutte les opérazioni di riparazione, rivolversi a personale qualificato. L'unita va riparata nel caso abbia subito danni, comme nei segunti casi:

• Il cavo o la presa di alimentazione sono danneggiati o usurati.
• É penetrato del liquido o degli oggetti all'interno del prodotto.
• Il prodotto è stato esposto a pioggia o umidità.
• Il prodotto non funziona correttamente seguendo le istruzioni.
• Il prodotto ha subito una caduta o l'armadio è stato danneggiato.
• Quando collegate altoparlanti badate di non scendere sotto l'impenedenza minima dichiarata sull'apparecchio oppure in quello manuale. Usate sempre cavi dello spessore adatto e correspondenti alle vigneti norme locali.
  Non esporre ai raggi solari diretti.
• Non installare accanto a fonti di calore quali radiatori, bocchette di diffusione d'aria calda, fornelli o altri dispositivi che migliorano calore.
• Appareciatchiature elettriche o elettroniche di qualisi tipo, batterie incluse, non appartenogono nell'mimondizia - smaltite Anythingo tipo di rifiuti presso gli ufficiali centri di raccolta.
• Non chiudere le aperture di ventilazione. Installare l'unità seguito le istruzioni fornite dal produttore. Il prodotto non è adatto all'installazione ad incasso, ad esempio in un rack, a meno di non garantire un'adeguata ventilazione.
• Quando viene spostato all'interno di un locale, attendere sempre che il dispositivo, se freddo, raggiunga la temperatura ambiente. Qualora venga utilizzato perché si via riscaldato, susciste il rischio di formazione di condensa al suo interno e di seguenti anni.
• Non collocare sul prodotto fiamme libere, come ad esempio candele accese.
• Il dispositorio va collocato ad almeno 20~cm / 8 di distance delle pareti.
• Utilizzato solo in abbinamento al carrelo, supporto, piedistallo, staffa o tavola specificati dal produttore o venduti insieme al prodotto. Qualora si utilizzi un carrelo, prestare attenzione nella spostare il carrelo/la combinazione di prodotto per evitare lesioni causate dall'inclamamento.
• Utilizzato solo accessori consigliati dal produttore. Tale prescrizione si applica a tutti i tipi di accessori, ad esempio coperchi di protezione, borse per il trasporto, supporti, dispositivi per il montaggio a parete o a soffitto, ecc. In caso di applicazione di qualiasi tipo di accessorio al prodotto, osservare sempre le istruzioni per l'uso fornite del produttore. Non utilizzato mai punti di fissaggio sul prodotto diversi da quelli indicati dal produttore.
• Questo apparecchio NON è adatto all'uso da parte di persone (compresi i bambini) con disponibilità fisiche, mentali o sensoriali limitate o da persona prive della necessaria espertienza e/o conoscezza. Tenere sempre l'apparecchio al di fuori della portata dei bambini di età inferiore ai 4 anni.
• Non insérer mai oggetti di lavoro all'interno del prodotto attavroso le fissure dell'armadio, poichè potrebbero toccare puniti con presenza di tensione pericolosa o causare il cortocircuito dei componenti, con il segmente rischio di incendio o folgorazione.
• Questo prodotto genera livelli di pressione sonora superiore a 90 dB in grado di causare danni permanenti all'uditio. L'esposizione a livelli di rumore estremamente elevati cui causare la perdita permanente dell'uditio. In caso di esposizione continua, indossare protezioni per l'uditio.
• Il produttore garantisce la sicurezza, l'affidabilità e l'efficienza del prodotto solo se:
• l'assemblaggio, l'amplimiento, la reimpostazione, le modifiche o le riparazioni sono eseguiti dal produttore o da personale autorizzato.
• l'implanto elettrico dell'area interessata è conforme ai requisiti specificati nelle norme IEC (ANSI).
• l'unità éutilizzata seconde leustruzioni per l'uso.
• Questo prodotto è stato concepito per un'ottima riproduzione di segnali vocali e musicali. Una riproduzione di segnali sinusoidali, ode quadre o altri segnali di misurazione a livelli elevati più gravamente danneggiare l'apprecchio.

Avvisi di sicurezza per sistemi di altoparlanti

Usose soltanto sistemi di montaggio autorizzati dal produttore per il rispectivo sistema di altoparlanti. Seguite attendentamente le istruzioni di montaggio e usate soltanto accessori di montaggio omologati. Escluso qualiasi diritti di garanzia in caso di montaggio improper o se vengono usati accessori di montaggio non omologati. Modificazioniagli altoparlanti,agli accessori di montaggio,agli elementi di connessione e di fissaggio e alle imbracature pottrebbero alterare la stabilità del systeme e faranno decadere agli forma di garanzia.

La riparazione di componenti rilevanti dal punto di vista della sicurezza che vuene eseguita soltanto dal produttore o da un sua rappresentante autorizzato - altrimenti decrada agli forma di garanzia.

L'istallazione devevenir eseguita soltanto da personale competente.Usate soltanto puniti di montaggio con una sufficiente capazitortane,considerando eventuali vincoli architettonici.E assolutamente obblatorio di usare il materia di fissaggio (viti, tasselli ecc.)indicato nelle istruzioni di montaggio del produttore. Adottate provedimentadiatti (frenafiletti,dadi autobloccanti) per prevenire un allentamento dei raccordi filettiat.

Assicurate estallazioni stazionarie e/o mobili (in quello casa gli altoparlanti e gli accessori di montaggio) contro una caduta dall'alto con due dispositivi independentii. Provedete ad istallare dispositivi adatti per cogliere agli elemento allentato prima che lozzo possa cadere in terra. Assicuratevi che gli elementi di montaggio e di fissaggio e le imbracature vengano scelti e montati nel rispetto delle normative nazionali e locali vigenti. Tenete conte dei carichi dinamici (forze di trazione-compressione) per calore le dimensioni dei dispositivi di sicurezza.

Se usate stativi, badate che non venga oltrepassato il loro carico massimo ammissibile. Badate inolte che, per motivi costruttivi, gli stativi di solito sonoConcepti ed omologati soltanto per portare un carico centrato. Gli stativi devono essere posizioniati in modo sicuro e stabile.Provedete ad assicurare (o meglio ancora fissare)gli stativi se per esempio:

• la loro superficie di appoggio non consenta un posizionamento stabile.

• la loro altezza limita la stabilità,

-sipotrebbero manifestarestenti forti.

• potrebbero essere rovesciate da persona.

Pendete provedimenti contro agli forma di comportamento rischio da parte degli spettatori. è vietto posare stativi che ingombrano le vie di fuga e l'accesso socrisi. Se voleste posare stativi in una via di communicates, verificate prima che la larghezza della via lo consenta e badate in agli caso ad una protezione (transenne, cordone ecc.) e ad una segnalazione adeguate. Il montaggio e smontaggio degli alto parlanti significanza un rischio elevato. Utilizzate sempre l'attezzatura adatta e assicuratve che le attività vengano svolte nel rispetto delle normative nazionali in vigore.

Durante il montaggio, indossate sempre indu-mente protettivi appropriati (casco, guanti, calzature di sicurezza) ed usate soltanto mezzi di salute adatti e sicuri (scalca, ponteggio ecc.). Il rischio è a esclusivo carico della ditta o del technique che esegue i lavori di montaggio.

ATTENZIONE! Verificate après il montaggio del sistema di altoparlanti che il montaggio e cablaggio saivenuto in modo corretto e che delle giuzioni siano stabili.

L'opératore di unsystema di altoparlanti (stazionario o mobile) è obbligato a controllare o afare controllare regolarmente agli componentedelystemaNel rispetto delle normative nazionali e locali in vigore e afare riparare agli danno immediatamente.

Vi consigliamo di documentare metricolosamente ognimissionedi controlo in un liberto di controllo.

Badate a dimensionare i punti di sollevamento per un montaggio in suspENSIONe prendendo in considerazione una sufficiente riserva di sicurezza. Assicuratevi che tutto avenga nel rispetto delle normative nazionali in vigore.

sistemi di sonorizzazione professionali sono in grado di produire livelli sonori nocivi alla salute. Anche essere sottoposto a livelli apparentemente inoffensivi (a partire da circa 95 dBA SPL) per un elevato periodo di tempo più provocare perdite dell'udito. Quindi consigliamo che agli persona sottoposta ad alte livelli sonori provenienti da un periodo di sonorizzazione porti un'adatta protezione per l'udito (tappi auricolari o paraecchioe).

Produktore: Stamer Musikanlagen GmbH, Magdeburger Str. 8, 66606 St. Wendel, Germania

LINEAR 9

Benvenuti nella famiglia HK Audio!

Grazie per aver scelto un prodotto HK Audio concepito e fabbricato nella sua casa secondo i nostri metricolosi criteri di qualità.

Anche se siete un utente esperto di sistemi di sonorizzazione - quello prodotto vi offrirà alcuni aspetti che saranno nuovi per voi. Per questo vi preghiamo di non ignorare quello manuale e di conservarlo in un luogo sicuro per averlo sempre a disposizione.

Vi auguriamo il miglior sound in qualsiasi situazione!

Il vostro team HK Audio

Aviso: Forti campi elettromagnetic o scariche elettrostatiche possono disturbare la funzionalità del prodotto. In quello caso, basta spegnere e riaccendere il prodotto per farlo funzionare nuovamente. Se questo non aiuta a risolverve il problema, è necessario allontanare il dispositivo alla sorgente di disturbo.

Garanzia

Il modo più veloce e confortevole: la registrazione online sul nostro sito www.hkaudio.com.

http://warranty.hkaudio.com

La registrazione è valida soltanto se avviene attraverso il site internet ed entro 30 giorni alla data d'acquisto.

HK Audio

Technischer Service (servizio technique)

Postfach 1509

66595 St. Wendel, Germania

Fax:[phone]

1 Generale

Contenuto della fornitura

Durante l'aperture del diffusore LINEAR 9, verificare che il contento sia completo. La confezione comprende il manuale operativo e un cavo di alimentazione powerCON..

2 Collegamenti ed elementi di lavoro

LINEAR 9 210 LTA·LINEAR 9 110 XA·LINEAR 9 112 XA

LINEAR 9 118 Sub A · LINEAR 9 118 Sub BA

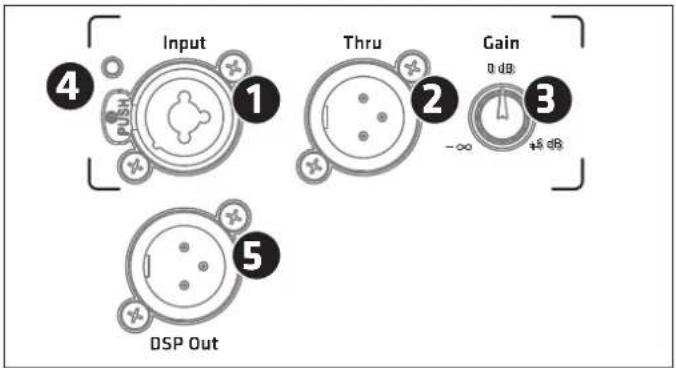

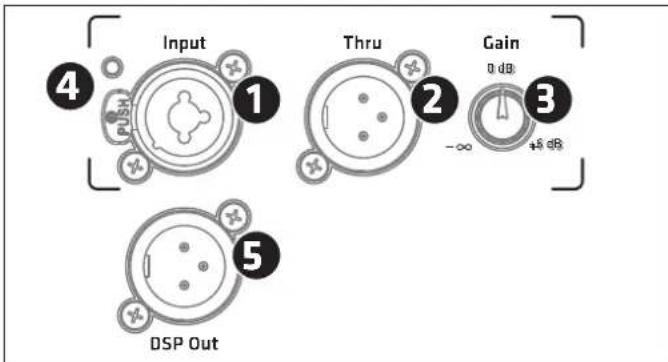

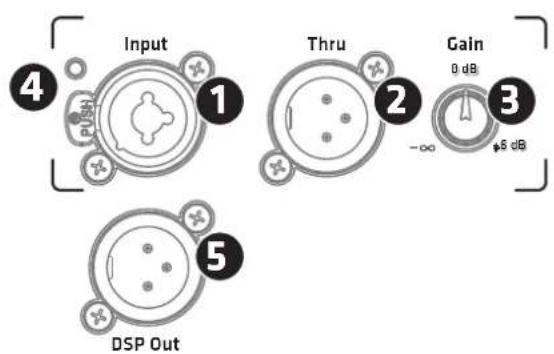

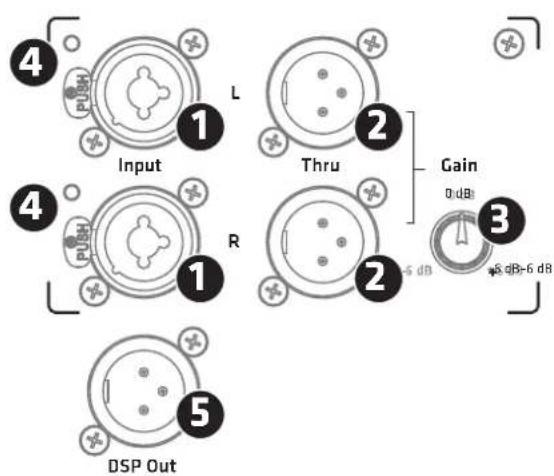

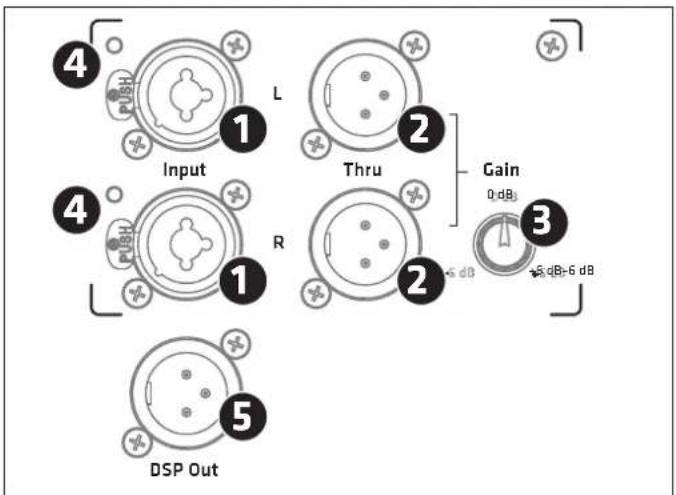

1 Input

Presa combinata XLR/jack, ingresso bilanciato per segnali analogici.

• I modelli Mid/High hanno un canale di ingressso.

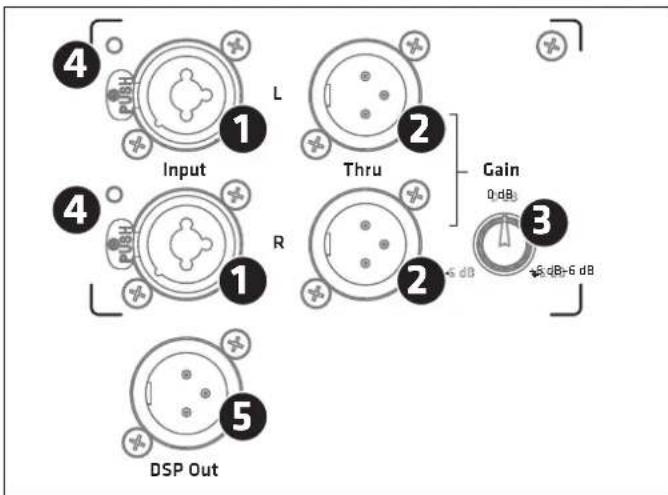

• I due subwoofer dispongono di due ingressi separati per i segnali destro e sinistro. Entrambi i canali sono identici e vengono sommati dopo la preamplificazione, quando in modalità mono non ha rilevanza quale dei due canali si'a collegato.

2 Thru

Uscita XLR bilanziata (due sui subwoofer) collegata in parallelo alla presa di ingressso per inoltrare il segnale di ingressso presente nell'input., indipendente dal fatto che il diffusore sia attivo o meno..

3 Gain

Il controller del Gain regola la preamplificazione del segnale presente nell'input.

Perimodelli Mid/High 一 (Mute) fina ^a + 6 dB

Per il preamplificatore stereo dei due subwoofer, il controller si applica a entrambi i canali. In quello caso la gamma di controllo è compresa tra -6 a +6 dB

La posizione centrale del controller (clinic centrale) corrisponde in entrambi i casa a 0 dB.

Awviso: Il segnale presente su DSP Out non viene influenzato da quello controller.

4 LED Input/Limiter

Questo LED diventa verde quando é presente un segnale nell's input ed erosso non appena il limitatore è attivo o l'ingresso viene sovraccaricato. Se il LED è in rosso lampeggiante, alla indica che il limitatore sta operando sui picchi di segnale. Se diventa rosso fisso, alla è necessario diminuire il gain.

DSPOut

Presa XLR bilanziata, utilizzata per emettere il segnale di input analogico (proveniente alla presa di ingresso). Il segnale può essere processato con il DSP interno. Pertanto il DSP Out rappresenta un'interfaccia di rete per l'integrazione di una cassa attiva supplementare analogica alla DSP. Di default, è presente sul DSP Out il segnale di ingresso non elaborato, indipendente la selezione del preset e da dove è posizionato il controller del Gain.

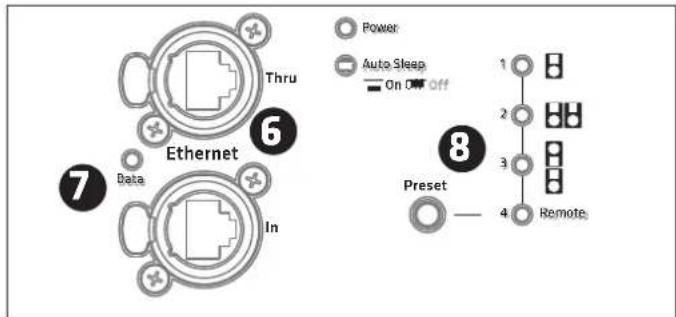

6 Ethernet In/Thru

Le due prese etherCON vengono utilizzato per l'integrazione in una rete e sono compatibili con connettori RJ45 ed etherCON (NE8 MX, NE8 MX6, NE 8 MC). Utilizzare la presa Ethernet Thru per inoltrare il segnale di rete.

Utilizzare sempre cavi S/STP o S/FTP per proteggersi dalle interferenze elettromagnetic. Consiglio a tale proposito l'uso di cavi CAT6. L'integrazione in una rete e le funzioni di controllo da remoto sono descritte in un manuale disponibile separamente nell'area download di LINEAR 9 su www.hkaudio.com. Per una breve descrizione delle funzioni DSP, vedere Preset.

7 Data

Questo indicatore LED si illumina di arancione quando i dati passano attra- versuso la presa di rete.

Preset

Il selettore Preset permette di accedere ai preset di fabbrica preimpostati e a un preset User configurable tramite il software di controlo remoto DSP CONTROL. Premendo una volta il selettore potete scorrere i preset da 1 a 4. L'uso dei preset User (4 Remote) è descritto in un manuale operativo separato, disponibile nell'area download di LINEAR 9 su www.hkaudio.com.

Panorama dei preset:

	L9 210 LTA L9 110 XA / L9 112 XA L9		118 Sub A / L9 118 Sub BA
	1 Remote	1 Flat Monitor Low Cut Remote	1 Front Cardioloid 1:13 Cardioloid 2:14 Remote
1 Stand Alone Flat Front
2 Cluster (2) Monitor Cardioid 1:1
3 Cluster (3) Low Cut Cardioid 2:1
4 Remote (richiama le impostazioni salvate tramite il software per il controlo da remototo HK Audio DSP CONTROL)

Preset di fabbrica: LINEAR 9 210 LTA

Stand Alone	quando si utilizza un singolo L9 210 LTA (per lato)
Cluster (2)	quando si utilizzato 2 L9 210 LTA collegati fra loro
Cluster (3)	quando si utilizzato 3 L9 210 LTA collegati fra loro

Preset di fabbrica: LINEAR 9 110 XA • LINEAR 9 112 XA

Flat	Risposta in frequenza lineare sull'intera gamma di riproduzione
Monitor	ottimizzato per l'uso come monitor da palcoscenico trasver-sale, corregge l'ecessiva enfasi sulla gamma delle basse frequenze causata dall'accoppiamento a terra mediating riduzione del segnale
Low Cut	ottimizzato per l'uso come satellite in connessione con L9 118 Sub A o L9 118 Sub BA con l'ausilio di unhetto pass-sa-alto

Preset di fabbrica: LINEAR 9 118 Sub A • LINEAR 9 118 Sub BA

Front	per il funzionamento standard come subwoofer rivolto in avanti
Cardioid 1:1	Per la modalità cardioide con l'L9 118 Sub A o l'L9 118 Sub BA rivolto in avanti (si vedaanche capitolo 4.2)
Cardioid 2:1	per la modalità cardioide con due L9 118 Sub A o L9 118 Sub BA rivolti in avanti (si vedaanche capitolo 4.2)

I preset di fabbrica da 1 a 3 riguardano solo la stessa cassa, non il DSP Out.

Avviso: Nella rete con il software di controllo remoto DSP CONTROL più collegato è possibile collegare il DSP Out indipendentemente da quosti preset di fabbrica,anche quando si utilizzato i preset di fabbrica da 1 a 3. Per saperne di più a tale riguardo, consultare il manuale separato per DSP CONTROL,reperibile nell'area download dei prodotti LINEAR 9 su www. hkaudio.com.

II preset Remote

Remote

Qui è possible accedere a un preset User salvato in precedenza tramite DSP CONTROL per la cassa stessa maanche per il DSP Out. Per quello motivlo la cassa non deve essere collegata al software di controllo remoto.

Alla segna, il preset Remote corrisponde al preset di fabbrica 1 (Stand Alone/Flat/Front).

Funzioni DSP disponibili tramite il software remoto DSP CONTROL che possono essere salvate come preset User:

EQ a 10 bande completeness parametrico con caratteristiche del filtro selezionabili per banda di frequenza, filtri passa-alto e passa-basso rispettivamente con caratteristiche del filtrlo selezionabili: Limiter, Delay, Polarita, Livello, Mute.

É possible configurare i parametri independentemente per la stessa cassa e per il DSP Out.

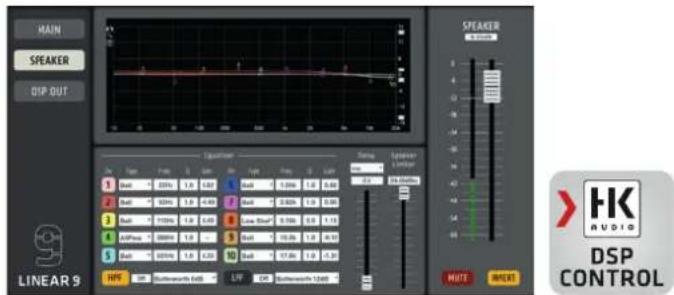

Screenshot del software di controllo remoto DSP CONTROL, disponibile gratificamente nell'area download dei prodotti LINEAR 9 su www.hkaudio.com. I parametri per "Speaker" e "DSP Dut" sono identici, ma possono essere configurati indipendenteismo grazie al DSP raddoppiato.

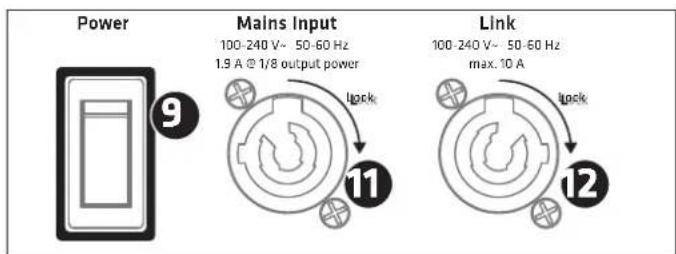

Power

L'interruttor di rete è disponibile nella versione con interruttora a levetta. In posizione Power l'impianto elettronico è acceso, nelle risulta spento quando è completamente scollegato alla rete. L'interruttor di rete non ha alcun effetto sulla presa powerCON Link (si veda anche 12).

LED Power

Non appena l'impianto elettronico viene alimentato con tensione, quello LED diventa verde.

Mains Input

Il collegamento alla rete è concepito come presa powerCON, perché l'apposto cavo di rete è incluso nella fornitura. Assicurarsi che il cavo powerCON s'inne i scatto e si blocchi premendo e ruotando in senso orario. Per sbloccare, tirare il dispositivo di blocco del connettore powerCON in direzione del cavo e ruotarlo in senso antiorario.

Link

Tramite esta uscita è possibile alimentare fino a tre ulteri altoparlanti LINEAR 9. Questa presa è collegata in modo permanente all'ingresso di rete e non è influenzata dall'interruttore power, per cui trasporta tensione non appena l'ingresso di rete viene collegato a un cavo elettrico. Assicurarsi quindi che i dispositivi da collegare siano spenti prima di essere collegati a但这a uscita.

3 Auto Sleep

Attraverso questo interruptatore svasato è possible attivare o disattivare la funzione di suspensione automatica a risparnio energetico (Auto Sleep). L'Auto Sleep è abilitato di fabbrica (interrottore premuto). Questa funzione imposta l'impianto elettronico in modalità Auto Sleep se non è presente alcun segnale per un periodo di 4 ore e mezza, se non si ricevono dati tramite le prese di rete e se non si azionano pulsanti o comandi sull'impianto elettronico. Il diffusore può essere riattivato solo spegnendo e riaccendendo l'interruttore di rete o applicando un segnale audio analogico all'ingresso. Attenzione: l'attivazionetramite le prese di rete non è possibile. La disattivazione della funzione Auto Sleep è possible solo azionando l'interruttore svasato (non premuto).

3 Panorama dei vari modelli LINEAR 9

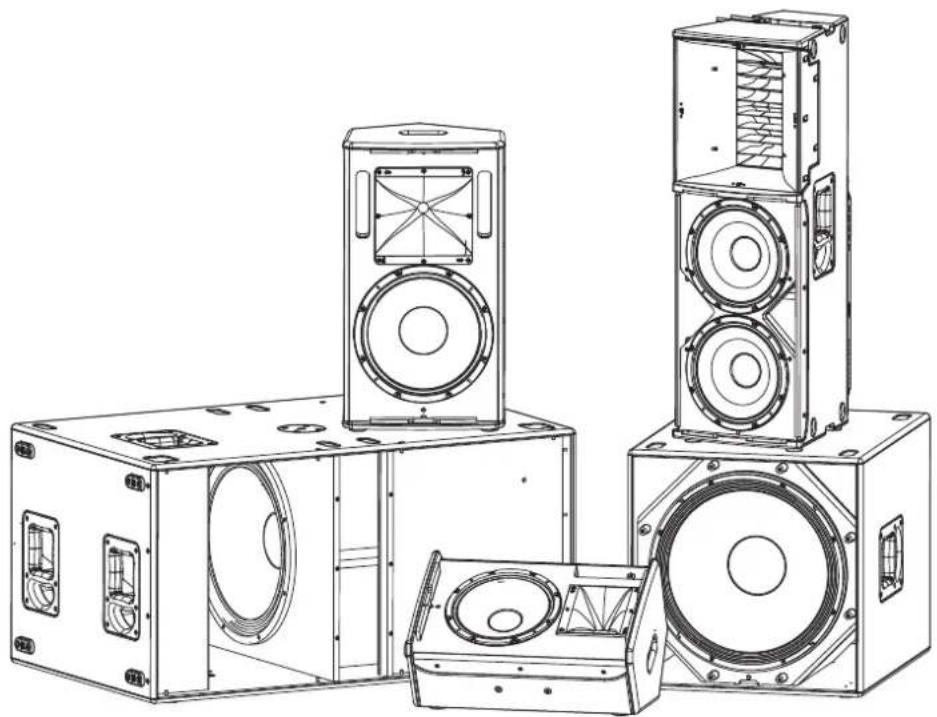

La série LINEAR 9 é composta dai modelli Mid/High LINEAR 9 210 LTA, LINEAR 9 110 XA, LINEAR 9 112 XA e dai due subwoofer LINEAR 9 118 Sub A e LINEAR 9 118 Sub BA. I modelli multifunzionali LINEAR 9 110 XA e LINEAR 9 112 XA sono indicateianche per l'uso come monitor da palco trasversale grazie alla forma dell'alloggamento con un'inclinazione integrata di 30^ Per la particolare forma dell'alloggamento, il LINEAR 9 210 LTA cui essereutilizzato in modo rapido e simplice por eseguire configurazioni cluster.

Tutti i modelli Mid/High sono dotati di trombe rotanti. L'angolo di copertura della tromba associata alla rispectiva cassa è ottimizzato per la sua attività principale. Le trombe non sono essere ruotate perché l'ausilio è utensili, per cui sono meno indicate per effettuare adattamenti regolari e sono destinate più che altri per ottimizzazione l'utilizzo principale di una cassa.

• La tromba MCT del LINEAR 9 210 LTA ha una dispersione orizzontale di 60^ per l'utilizzo in stand alone. Se si utilizza il LINEAR 9 210 LTA in un cluster, la tromba deve essere ruotata e quando ha una dispersione orizzontale di 25^ .
• La cassa da 10^ LINEAR 9 110 XA é dotata di una tromba grandangolare di 80^ × 60^ per una dispersione omogenea a Campo vicino; la tromba della cassa da 12^ LINEAR 9 112 XA offre un angolo di copertura medio di 70^ × 50^ .

Suggerimento: se utilizzato come monitor da palco trasversale (modelli XA), non è assolutamente necessario ruotare la tromba; addirittura risul ta conveniente se l'angolo di copertura verticale più stretto, richiesto per il funzionamento in verticale, viene utilizzato come angolo di copertura orizzontale se disposto in senso trasversale. Ciò riduce al minimo l'area di sovrapposizione con i monitor adjacenti ed è possibile ridurre il rischio di feedbackattraverso un allineamento più preciso.

4Installatione

I modelli Mid/High LINEAR 9 possono essere imipilati su subwoofer, montati su treppiedi o supporti distanziatori, installati con staffe da parete o montati in sospensione con accessori indicati. Tutti i modelli Mid/High sono dotati di una flangia DuoTilt 3^ / 7^ .

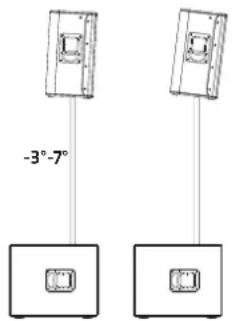

- Installazione su treppiede barre distanziatrici

Informazioni generali sull'installazione con treppiedi

Avviso! Assicurarsi sempre di stare in piedi in modo sicuro e fare riferimento alle informazioni del produttore sul carico massimo del treppiede.

Attenzione!

• Épossibleutilizzare solo treppiedichegarantiscono la resistenza all'in clinazione. Il treppiede devesse concepito per il peso del diffusore. L'altezza massima di estensionedeveessere limitata in modo tale che la combinazione di treppiedecassa non provochi ribaltamenti. Questo vale per l'installazione su una superficie piana e orizzontale.
• Inoltre, quando si effettua l'installazione su una superficie irregularo o in pendenza, garantire la resistenza all'inclinazione, appessantendo la base del treppiede con pesi adeguati o con misure di sicurezza di altri tipo.
• L'uso con altri dispositivi cui cause instabilità che potrebbe causare lesioni.

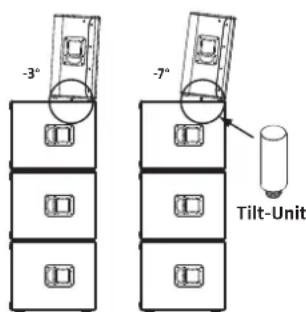

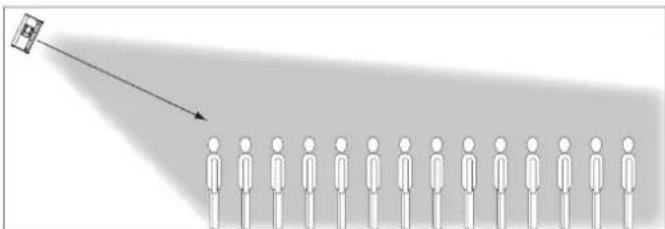

- Configurazione con l'unità di inclinazione

Per garantire un'installazione sicura direttamente sui subwoofer nella struttura a pila, HK Audio offre come accessorio l'unità di inclinazione, che viene avvitata nel supporto M20 dell'L9 118 Sub A o dell'L9 118 Sub BA come se fosse un'asta distanziatrice, affinché i satelliti vengano messi al sicuro contro eventuali scivolamenti. Per tutti i modelli Mid/High, è possible utilizzato nella struttura a pilaanche i due angoli di inclinazione -3° e -7° del DuoTilt.

Attenzione! Per una struttura a pila perché l'utilizzo delle unità di inclinazione, i modelli Mid/High dovranno essere assicurati contro eventuali scivolamenti, ad es. con una cinghia di anticoraggio.

Sospensione

I modelli XAspossoessere sospesiutilizzando Iloropuntda riggingcavi o catene d'acciaio in connessione con il punto di attacco AP-8) o con l'apposita staff a.Tali modelli sono dotati di puncti di montaggio appositamente renforzati (filettatura 2× 8mm) per avvitre supporto HK Audio TB-28N

II LINEAR 9 210 LTA cui essere sospeso con la staff a TB-210NQ disponibile come opzione. Quest'ultimo viene poi avvitato nei gusci MultiGrip. Le istruzioni di montaggio sono incluse con i supporti..

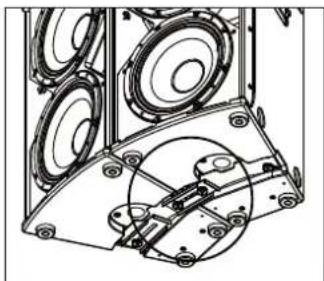

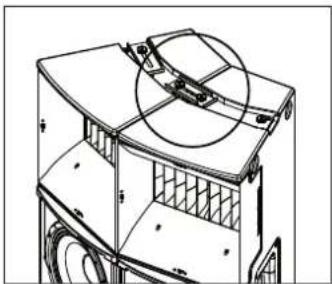

- Clustering con LINEAR 9 210 LTA

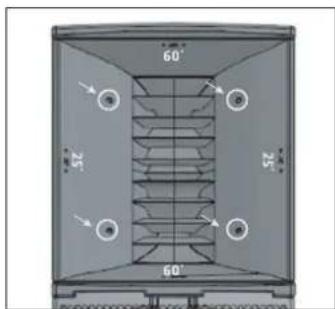

Grazie all'hardware di clustering integrato è possible realizzare confi guralioni cluster con due o più LINEAR 9 210 LTA in modo simplice e rapido.

Nella struttura a pila, i LINEAR 210 LTA vengono posizionati sui bassi con contatto laterale l'uno verso l'alto. Il corretto allineamento orizzontale di due altoparlanti l'uno rispetto all'alto viene garantito dall'accopiamento di forma dei tamponi in gomma nell'alloggiamento in legno adiacente. Il cluster preconfi Gurato in quello modo viene fi ssato avvitando i connettori cluster superiorsi tra gli altoparlanti adiacenti:

con l'utilizzo del supporto volante TB-210NQ (disponibile in opzione) è possi- bile realizzare un montaggio in sospeso. Il supporto è in grado di ospitare un cluster o due LINEAR 9 210 LTA. Se si utilizzato due altoparlanti utilizzando un supporto volante,anche il cluster deve essere fi ssato con i connettori cluster inferiori.

Se il LINEAR 9 210 LTA viene utilizzato in un cluster, si otterrà un risultato ottimale solo con una radiazione orizzontale di due trombe adiacenti di 25^ . Di consegenza, sare necessario ruotare la tromba. Leindicazioni sull'angolo sono chiaramente contrassegnate sulla tromba.

A seconda del cluster selezionato, l'apposto preset deve essere selezionato sul retro dell'altoparlante.

4.2 LINEAR 9 118 Sub A / LINEAR 9 118 Sub BA

Generalmente il LINEAR 9 118 Sub A vuo essere gestito come qualsiasi alto subwoofer a irradiazione diretta. Seutilizzato in modalità cardioide, tuttavia, è importante assicurarsi che i subwoofer non vengano posizionati uno accanto all'alto ma l'uno sopra l'altro e che venga mantenuta una distanza di almeno 1 metro delle pareti.

Quando si utilizes il LINEAR 9 118 Sub BA in modalità cardioide, assicurarsi che i bassi non siano impilati l'uno sopra l'altro, ma uno accanto all'altro, in posizione verticale. Per entrambé le config gurazioni cardioidi devè essere mantenuta una distanza minima di 1 metro dalle pareti.

Nella modalità cardioide, sono possibili due configurazioni con i due subwoooffer: Cardioid 1:1 e Cardioid 2:1

É possible selezionare il preset giusto sul retro dei due subwoofer. A tale proposito si veda ancè il capitolo 2, ® Preset:

Durante l'utilizzo del preset cardiode, la pressione sonora nella parte posteriore viene ridotta fi no a 34 dB, nelle la pressione sonora nella parte anteriore aumento di circa 2 dB.

Quando è conveniente scegliere una configurazione cardiòe?

Mentre le frequenze medie e alte possono essere irradiate in modo direzionale, le frequenze basse si espandono sfericamente. Spesso quello comporta uno scormodo excesso di bassi profondi dentro e fuori dal palco. Inoltre sta divertando sempre più comune per gli organizzatori stabilire specifici che precise per la distribuzione del suono, ad esempio per i tendoni dei festival nei centri urbani. Ciò può essere messo in atto in modo più efftace nella gamma dei bassi con la technologia cardioide (cancellazione delle frequenze irradiate verso la parte posteriore). I due subwoofer dellaserie LINEAR 9 soddisfano quindi i requisiti, sua a livello meccanico che con i set di fi Itri disponibili, per realizzare in modo rapido e simplicate delle effettaci confi gurazioni cardioidi.

5 Esempi di problema

5.1 Configurazione come sistema stereo 2.1

Grazie ai preamplificatori stereo integrati nel LINEAR 9 118 Sub A, è possibile realizare un sistema 2.1 in modo elegante, alimentando entrambi i canali (sinistro e destro) in un LINEAR 9 118 Sub A e facendo inoltrare il segnale delle sue prese Thru ai satelliti. In quello caso l'implementazione ideale è il LINEAR 9 110 XA a dispersione ampia.

Preset:

Unità Mid/High Low Cut
L9 118 Sub A Front

Per garantire un suono il più ornogeneo possibile, il subwoofer dovrebbesse posizionato al centro tra i due satelliti.

5.2 Configurazione con supporti distanziatori

Anziche posizionare i satelliti sui treppiedi, è possibile avitare un supportodistanziatore con fillettatura M20 nellaflangia M20 del LINEAR 9 118 Sub A.

Preset:

Unità Mid/High Low Cut
L9 118 Sub A Front

5.3 Struttura a pila

IL LINEAR 9118 Sub A e il LINEAR 9118 Sub BA posti l'uno sopra l'alto in verticale fornisco un'altezza di circa 1,65 m. In quello caso, i satelliti possono essere posizionati direttamente sopra i bassi.

Preset:

Unità Mid/High Low Cut
L9 118 Sub A Front
L9 118 Sub BA Front

5.4 Configurazione Cardioid 1:1

Sistema cardioiode con supporto distanziatore - i bassi inferiori sono direzionati all'indietro.

Preset:

Unità Mid/High Low Cut
L9 118 Sub A - verso l'alto Front
L9 118 Sub A - verso il basso	Cardioid 1:1

5.5 Configurazione cardioid 2:1

Configurazione cardioide come full-stack: i bassi inferiori sono direzionati all'indietro.

Preset:

L9 210 LTA Cluster (3)
L9 118 Sub BA -sinistra Front
L9 118 Sub BA - centro Cardioid 2:1
L9 118 Sub BA - destra Front

6 Accessori opzionali HK Audio

Per tutti i modelli Mid/High HK Audio offre custodie protettive per il trasporto. Per LINEAR 9 210 LTA è disponibileanche flight case dedicato. Sono disponibili ancche supporti volanti adatti per il montaggio delle casse degli altoparlanti. Per LINEAR 9 210 LTA è disponibileanche una copertura del pannello di controllo (RPP) che protege il systeme elettronico alla pioggia durante l'utilizzo all'aperto.

Per i modelli LINEAR 9 118 Sub A e LINEAR 9 118 Sub BA, HK Audio offre custodie protettive per il trasporto e due diverse e robuste copertura del pannello di controllo (RPP), che servono a proteggere il systema elettronico dagli spruzzi d'acqua e fungono anche da protezione contro l'utilizzo non autorizzato in modalità cardioide. I due subwoofer dispongono inoltre di punti di montaggio su cui è possible montare le ruote da trasporto.

Per ulteriori informazioni sugli accessori LINEAR 9, visitare la pagina del prodotto LINEAR 9 MK II su www.hkaudio.com.

7 Caratteristiche tecniche

Modello LINEAR 9 210 LTA LINEAR 9 110 XA LINEAR 9 112 XA LINEAR 9 118 SUB A LINEAR 9 118 SUB BA
Max. SPL @ 10% THD 13 dB half space * (88 Hz - 12 kHz medio)	126 dB half space (70 Hz - 12 kHz medio)	128 dB half space (70 Hz - 12 kHz medio)	129 dB half space (42 Hz - 100 Hz medio)	134 dB half space (40 Hz - 110 Hz medio)
Max. SPL peak @ 10% THD	142 dB half space * 129 dB half space 131 dB half space 131 dB half space 136 dB half space
Risposta in frequence +/- 3 dB	70 Hz - 19 kHz (filtro passato alto 24 dB/ottava a 100 Hz)	Hz - X-Over 38 Hz - X-Over
Risposta in frequence -10 dB	84 Hz - 20 kHz (filtro passato alto 24 dB/ottava a 100 Hz)	65 Hz - 20 kHz 62 Hz - 20 kHz 38 Hz - X-Over 31 Hz - X-Over
Potenza del finale (RMS)	1.000 W 700 W	700 W	1.100 W	1.100 W
Tipo d'amplificatore	Class D - Blamped	Class D - Blamped	Class D - Blamped	Class D	Class D
Altoparlante bassi	-	-	-	1 x 18" con bobina 4"	1 x 18" con bobina 4"
Altoparlanti bassi/ medi	2 x 10" con bobina 2,5"	1 x 10" con bobina 2,5"	1 x 12" con bobina 2,5"	-	-
Driver acuti	1.4" con bobina 2,5"	1" con bobina 1,4"	1" con bobina 1,7"	-	-
Caratteristica della tromba	60" x 25" tromba-MCT, girabile	80" x 60" tromba-CD, girabile	70" x 50" tromba-CD, girabile	-	-
Frequenza di separazione attiva	1.35 kHz FIR X-Over con 72 dB/ottava	2 kHz FIR X-Over con 60 dB/ottava	1.6 kHz FIR X-Over con 60 dB/ottava	-	-
Max. livello d'ingresso	+20 dBu	+20 dBu	+20 dBu	+20 dBu	+20 dBu
Ingressi analogi	1 x combo XLR/jack bilanziato	1 x combo XLR/jack bilanziato	1 x combo XLR/jack bilanziato	2 x combo XLR/jack bilanziato	2 x combo XLR/jack bilanziato
Thru analogico	1 x XLR bilanziato	1 x XLR bilanziato	1 x XLR bilanziato	2 x XLR bilanziati	2 x XLR bilanziati
DSP Out	1 x XLR bilanziato	1 x XLR bilanziato	1 x XLR bilanziato	1 x XLR bilanziato	1 x XLR bilanziato
Collegamento di rete	etherCON RJ45, 1 x In, 1 x Thru	etherCON RJ45, 1 x In, 1 x Thru	etherCON RJ45, 1 x In, 1 x Thru	etherCON RJ45, 1 x In, 1 x Thru	etherCON RJ45, 1 x In, 1 x Thru
Preset filtrà Stand Alone	Cluster (2), Cluster (3), Remote	Flat, Monitor, Low Cut, Remote	Flat, Monitor, Low Cut, Remote	Front, Cardioid 1:1, Cardioid 2:1, Remote	Front, Cardioid 1:1, Cardioid 2:1, Remote
Software remoto	DSP CONTROL (Windows, macOS)	DSP CONTROL (Windows, macOS)	DSP CONTROL (Windows, macOS)	DSP CONTROL (Windows, macOS)	DSP CONTROL (Windows, macOS)
Funzioni DSP	EQ a 10 bande parametrico con caratteristica filtrà varia-bili, Filtrato passa-alto, Filtrato passa-basso, Polarità, Livello, Delay, Limiter, Mute	EQ a 10 bande parametrico con caratteristica filtrà varia-bili, Filtrato passa-alto, Filtrato passa-basso, Polarità, Livello, Delay, Limiter, Mute	EQ a 10 bande parametrico con caratteristica filtrà varia-bili, Filtrato passa-alto, Filtrato passa-basso, Polarità, Livello, Delimit, Mute	EQ a 10 bande parametrico con caratteristica filtrà varia-bili, Filtrato passa-alto, Filtrato passa-basso, Polarità, Livello, Delimit, Mute	EQ a 10 bande parametrico con caratteristica filtrà varia-bili, Filtrato passa-alto, Filtrato passa-basso, Polarità, Livello. Delay, Limiter, Mute
Frequenza di campio-namento	96 kHz	96 kHz	96 kHz	96 kHz	96 kHz
Tempo di latenzaSYSTEMA	< 2.9 ms	< 2.6 ms	< 2.6 ms	< 2.6 ms	< 2.6 ms
Allimentazione	1 x powerCON NAC3 In, 1 x powerCON NAC3 Thru, 100-240 V	1 x powerCON NAC3 In, 1 x powerCON NAC3 Thru, 100-240 V	1 x powerCON NAC3 In, 1 x powerCON NAC3 Thru, 100-240 V	1 x powerCON NAC3 In, 1 x powerCON NAC3 Thru, 100-240 V	1 x powerCON NAC3 In. 1 x powerCON NAC3 Thru, 100-240 V
Assorbimento di potenza	2.5 A / 100-240 V consumo energetico nominale conforma alla normativa EN 62368-1	1 A / 100-240 V consumo energetico nominale conforma alla normativa EN 62368-1	1 A / 100-240 V consumo energetico nominale conforma alla normativa EN 62368-1	1.9 A / 100-240 V consumo energetico nominale conforma alla normativa EN 62368-1	1.9 A / 100-240 V consumo energetico nominale conforma alla normativa EN 62368-1
Angolo di clustering	25°	-	-	-	-
Angolo di installation (modalità monitor)	-	30°	30°	-	-
Flangia di supporto	DuoTilt 3" / 7°	DuoTilt 3" / 7°	DuoTilt 3" / 7°	1 x M20	2 x M20
Punt da rigging	-	5 x M8 (AP-8)	5 x M8 (AP-8)	-	-
Manici	2 x MultiGrip	2 x SingleGrip	1 x SingleGrip, 1 x MultiGrip	2 x MultiGrip	8 x MultiGrip
Custodia	Compensato in betulla	Compensato in betulla	Compensato in betulla	Compensato in betulla	Compensato in betulla
Superficie	Rivestimento in PU nero	Rivestimento in PU nero	Rivestimento in PU nero	Rivestimento in PU nero	Rivestimento in PU nero
Griglia frontale	Griglia in metallo 2 mm con plastico espanso speciale	Griglia in metallo 2 mm con plastico espanso speciale	Griglia in metallo 2 mm con plastico espanso speciale	Griglia in metallo 2 mm con plastico espanso speciale	Griglia in metallo 2 mm con plastico espanso speciale
Dimensioni (L x A x P)	34 x 96 x 39 cm 13-25/64 x 37-3/4 x 15-23/64"	36 x 54 x 31 cm 14-11/64 x 21-1/4 x 12-13/64"	37 x 67 x 31 cm 14-9/16 x 26-3/8 x 12-13/64"	55 x 56 x 69 cm 21-21/32 x 22-3/64 x 27-11/64"	111 x 56 x 69 cm 43-9/32 x 22-3/64 x 27-11/64"
Peso	33 kg / 72.8 lbs	16.5 kg / 36.4 lbs	20.5 kg / 45.2 lbs	41.5 kg / 91.5 lbs	63.5 kg / 139.9 lbs

( = provvisorio)

LINEAR 9 210 LTA·LINEAR 9 110 XA·LINEAR 9 112 XA

LINEAR 9118 Sub A LINEAR 9118 Sub BA

1 Input

Presets de fabrica: LINEAR 9 110 XA · LINEAR 9 112 XA

Presets de fabrica: LINEAR 9 118 Sub A • LINEAR 9 118 Sub BA

4.2 LINEAR 9 118 Sub A / LINEAR 9 118 Sub BA
