Produkttyp	Bi-amplifizierter Aktivlautsprecher
Marke	HK Audio
Modell	Linear 7 110 XA
Kategorie	Aktivlautsprecher
Abmessungen (B x H x T)	36 x 54 x 31 cm
Gewicht	17 kg
Stromversorgung	100-240 V ~ 50-60 Hz, 1 A (Powercon)
Ausgangsleistung (Spitze)	2000 W
Verstärkerklasse	Klasse D
Frequenzgang (±3 dB)	70 Hz - 19 kHz
Max. Schalldruck (10% THD)	126 dB (Halbraum)
Tiefton-/Mitteltonlautsprecher	1x 10" mit 2,5" Schwingspule
Hochtontreiber	1" mit 1,4" Schwingspule
Horncharakteristik	CD 80° x 60°, drehbar
Aktive Trennfrequenz	2 kHz, FIR-Frequenzweiche, 60 dB/Okt.
Analogeingänge	1x sym. XLR-Kombibuchse (Eingang), 1x XLR Thru
DSP-Ausgang	1x XLR (DSP-Ausgang)
Netzwerkanschluss	Ethercon RJ45 (Eingang/Durchgang)
DSP-Presets	Flat, Monitor, Low Cut, Remote
DSP-Funktionen (über Software)	Parametrischer 10-Band-EQ, Hoch-/Tiefpassfilter, Delay, Limiter, Polarität, Pegel, Stummschaltung
Stativflansch	DuoTilt 3°/7° für 35-mm-Stativ
Aufhängepunkte	5x M8 (AP-8)
Gehäusematerial	Verbundholz (Birkenmultiplex/MDF)
Schutzgitter	2 mm Metallgitter mit Akustikschaum
Reinigung	Nur trockenes Tuch
Wartung	Keine vom Benutzer reparierbaren Teile; wenden Sie sich an einen Fachmann

Häufig gestellte Fragen - Linear 7 110 XA HK AUDIO

Wie schließe ich den Linear 7 110 XA an?

Verwenden Sie das mitgelieferte Powercon-Kabel für die Stromversorgung. Schließen Sie die Audioquelle an den XLR-Kombieingang an. Stellen Sie sicher, dass die Netzspannung 100-240 V beträgt.

Welche Presets sind auf dem Lautsprecher verfügbar?

Die Werkseinstellungen sind: Flat (linearer Frequenzgang), Monitor (optimiert für Bühnenmonitor), Low Cut (Hochpassfilter für den Einsatz mit Subwoofer) und Remote (Benutzerkonfiguration über die DSP CONTROL Software).

Wie verwende ich den Monitor-Modus?

Das Monitor-Preset ist für die Verwendung als quer liegender Bühnenmonitor ausgelegt. Es korrigiert den übermäßigen Bass aufgrund der Bodenkopplung.

Kann ich mehrere Lautsprecher vernetzen?

Ja, über die Ethercon-RJ45-Anschlüsse. Sie können die Lautsprecher über die Ethernet-Thru-Buchse verketten, um das Netzwerksignal zu übertragen und die DSP CONTROL Software zur Konfiguration zu verwenden.

Wie reinige ich den Lautsprecher?

Verwenden Sie ein trockenes Tuch zur Reinigung des Gehäuses. Verwenden Sie niemals Flüssigkeiten, da diese ins Innere eindringen und das Gerät beschädigen könnten.

Was tun, wenn die Eingangs-LED rot leuchtet?

Die rote LED zeigt an, dass der Limiter aktiv ist oder der Eingang überlastet ist. Reduzieren Sie den Pegel der Quelle oder die Verstärkung, um Verzerrungen zu vermeiden.

Kann ich den Lautsprecher auf einem Stativ montieren?

Ja, der Lautsprecher verfügt über eine DuoTilt 3°/7° Stativaufnahme, die mit 35-mm-Stativen kompatibel ist. Stellen Sie sicher, dass das Stativ das Gewicht (17 kg) tragen kann und stabil steht.

Wie drehe ich das Horn?

Das Horn kann gedreht werden, um den horizontalen/vertikalen Abstrahlwinkel zu ändern. Dieser Vorgang erfordert ein Werkzeug und ist nicht für häufige Änderungen ausgelegt.

Wie hoch ist die maximale Leistungsaufnahme?

Die Nennstromaufnahme beträgt 1 A bei 100-240 V gemäß Norm EN 62368-1. In Spitzen kann sie 1,9 A (1/8 Leistung) erreichen.

Verfügt der Lautsprecher über eine Energiesparfunktion?

Ja, eine Auto-Sleep-Funktion versetzt den Lautsprecher nach 4,5 Stunden Inaktivität in den Standby-Modus. Er wird durch Unterbrechen/Wiedereinschalten der Stromversorgung oder ein analoges Audiosignal reaktiviert.

BEDIENUNGSANLEITUNG Linear 7 110 XA HK AUDIO

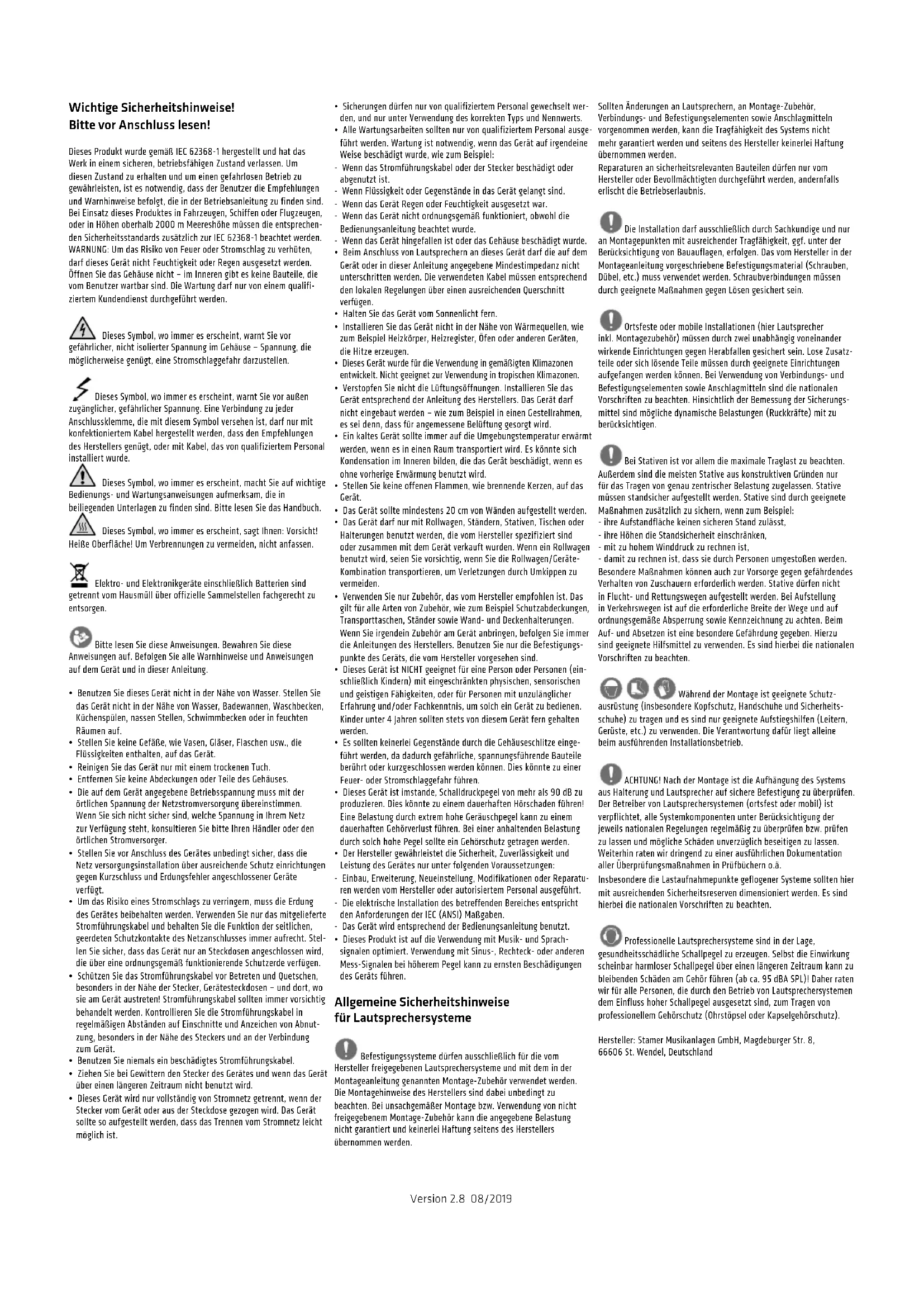

Wichtige Sicherheitschinweise! Bitte vor Anschluss lesen!

Dieses Produkt wurde gemäß IEC 62368-1 hergestellt und hat das Werk in einem sicheren, betriebsfähigen Zustand verlassen. Um diesen Zustand zu erhalten und um einen gefahrten Betrieb zu gewährleisten, ist es notwendig, dass der Benutzer die Empfehlungen und Warnhinweise befolgdt, die in der Betriebsanleitung zu finden sind. Bei Einsatz diese Produkte in Fahrzeugen, Schiffen oder Flugzeugen, oder in Hohen oberhalb 2000 m Meereshefte müssen die entsprechenden Sicherheitsstandards zusätzlich zur IEC 62368-1 beachtecht werden. WARNING: Um das Risiko von Feuer oder Stromschlag zu verhufen, damit这点 Gerät nicht Feuchtigkeit oder Regen ausgesetzt werden. Offnen Sie das Gehäuse nicht - im Inneren gibt es keine Bauteile, die vom Benutzer wartbar sind. Die Wartungarf nur von einem qualifiziertem Kundendienst durchgefuhrt werden.

Dieses Symbol, wo immer es erscheidt, warnt Sie vor gefährlicher, nicht isolierter Spannung im Gehäuse - Spannung, die möglicherweise genug, eine Stromschlaggefahr darzustellen.

Dieses Symbol, wo immer es erscheidt, warnt Sie vor auBen zuganglicher, gefährlicher Spannung. Eine Verbindung zu jeder Anschlussklemme, die mit thisem Symbol versehen ist, darf nur mit konfektioniertem Kabel hergestellt werden, dass den Empfehlungen des Herstellers genugt, oder mit Kabel, das von qualifiziertem Personal installmentwurde.

! Dieses Symbol, wo immer es erscheint, macht Sie auf wichtige Bedienungs- und Wartungsanweisungen aufmerksam, die in beiliegenden Unterlagen zu finden sind.itte lessen Sie das Handbuch.

Diebes Symbol, wo immer es erscheidt,agt ihren: Vorsicht! HeiBe Oberflache! Um Verbrennungen zu vermeiden, nicht anfassen.

Elektron- und Elektronikgeräte einschließlich Batterien sind getrennt vom Hausmüll über officielle Sammelstellen fachgerecht zu entsorgen.

Bitte lesen Sie diese Anweisungen.Bewahren Sie diee Anweisungen auf. Befolgen Sie alle Warnhinweise und Anweisungen auf dem Gerat und in dieser Anleitung.

Benutzen Sie这点es Gerat nicht in der Nane von Wasser. Stellen Sie das Gerat nicht in der Nane von Wasser, Badewannen, Waschbecken, Kuchenspulien, nassen Stellen, Schwimmbecken oder in feuchten Räumen auf.
- Stellen Sie keine Gefäße, wie Vasen, Glaser, Flaschen usw., die Flüssigkeiten enthalten, auf das Gerät.
- Reinigen Sie das Gerät nur mit einem trockenen Tuch.
- Entfernen Sie keine Abdeckungen oder Teile des Gehäuses.
Die auf dem Gerat angegebene Betriebsspannung muss mit der ortlichen Spannung der Netzstromversorgung übereinstimmen. Wenn Sie sich nicht sichere, welche Spannung in Ihr Netz zur Verfugung steht, konsultieren Sieitte ihren Handlder oder den ortlichen Stromversorger.
- Stellen Sie vor Anschluss des Gerätes unbedingt sicher, dass die Netz versorgungsinstrumente über ausreichende Schutz einrichtungen gegen Kurzschluss und Erdungsfehlher angeschlossener Geräte verfügt.
- Um das Risiko eines Stromschlags zu verringn, muss die Erdung des Gerätes beibehalten werden. Verwenden Sie nur das mitgelieferte Stromführungskabel und behalten Sie die Funktion der seitlichen, geerdeten Schutzkontakte des Netzanschlusses immer aufrecht. Stellen Sie safer, dass das Gerät nur an Steckdosen angeschlossen wird, die über eine ordnungsgemäß Funktionierende Schutzerde verfügen.
- Schützen Sie das Stromführungskabel vor Betreten und Quetschen,alanders in der Nane der Stecker, Geratsteckdozen - und dont, wo sie am Gerat austreten! Stromführungskabel sollen immer vorsichtigbehandelt werden. Kontrollieren Sie die Stromführungskabel inregelmaigen Abständen auf Einschnittte und Anzeichen von Abnutzung, besonder in der Nane des Steckers und an der Verbindung zum Gerat.
Benutzen Sie niemals ein beschädigtes Stromführungskabel.
Ziehen Sie bei Gewittern den Stecker des Gerätes und wenn das Gerät über einen längeren Zeitraum nicht benutzt wird.
- Dieses Gerät wird nur vollständig von Stromnetz getrennt, wenn der Stecker vom Gerät oder aus der Steckdose gezogen wird. Das Gerät sollte so aufgestellt werden, dass das Trennen vom Stromnetz keinlich ist.

• Sicherungen dürfen nur von qualifiziertem Personal gewechsent werden, und nur unter Verwendung des korrekten Typs und Nennwerts.
• Alle Wartungsarbeiten sollen nur von qualifiziertem Personal ausge-fuhrt werden. Wartung ist notwendig, wenn das Gerät auf irgendine Weise beschädigt wurde, wie zum Beispiel:
• Wenn das Stromführungskabel oder der Stecker beschädigt oder abgenutzt ist.
• Wenn Flüssigkeit oder Gegenstände in das Gerät gelangt sind.
• Wenn das Gerät Regen oder Feuchtigkeit ausgesetzt war.
• Wenn das Gerät nicht ordnungsgemäß funktioniert, bzw. die Bedienungsanleitung beachtet wurde.
• Wenn das Gerät hingefallen ist oder das Gehäuse beschädigt wurde.
• Beim Anschluss von Lautspruchern an这点 Gerat darf die auf dem Gerat oder in dieser Anleitung angegebene Mindestimpedanz nicht unterscribten werden. Die verwendeten Kabel mssen entsprichend den lokalen Regelungen uber einen ausreichenden Querschnitt verfügen.
• Halten Sie das Gerät vom Sonnenlicht fern.
• Installieren Sie das Gerät nicht in der Höhe von Wärmequellen, wie zum Beispiel Heizkörper, Heizregister, Öfen oder anderen Geräten, die Hitze erzeugen.
• Dieses Cerät wurde für die Verwendung in gemäßigen Klimazonen entwickelt. Nicht geeignet zur Verwendung in tropischen Klimazonen.
• Verstopfen Sie nicht die Lufungsöffnungen. Installieren Sie das Gerät entsprechend der Anleitung des Herstellers. Das Gerätarf nicht eingebaut werden – wie zum Beispiel in einen Gestellrahmen, es sei dann, dass für angemessene Belüfung gesetzt wird.
• Ein kaltes Gerät sollte immer auf die Umgebungstemperatur erwartmet werden, wenn es in einen Raum transportiert wird. Es konnte sich Kondensation im Inneren bilden, die das Gerät beschadigt, wenn es ohne vorherige Erwärung benutzt wird.
• Stellen Sie keine offenen Flammen, wie brennende Kerzen, auf das Cerät.
• Das Gerät sollte mindestens 20 cm von Wänden aufgestellt werden.
• Das Gerätarf nur mit Rollwagen, Ständern, Stativen, Tischen oder Halterungen benutzt werden, die vom Hersteller spezifiziert sind oder zusammen mit dem Gerät verkauft wurden. Wenn ein Rollwagen benutzt wird, seien Sie vorsichtig, wenn sie die Rollwagen/Geräte-Kombination transportieren, um Verletzungen durch Umkippen zu vermeiden.
• Verwenden Sie nur Zubehör, das vom Hersteller empfohlen ist. Das gilt für alle Arten von Zubehör, wie zum Beispiel Schutzabdeckungen, Transporttaschen, Ständer sowie Wand- und Deckenhalterungen. Wenn Sie irgend ein Zubehör am Gerat anbringen, befolgen Sie immer die Anleitungen des Herstellers. Benutzen Sie nur die Befestigungspunkte des Gerats, die vom Hersteller vorgehen sind.
• Dieses Gerät ist NICHT geeignet für eine Person oder Personen (ein schleiblich Kindern) mit eingeschänkten physischen, sensorischen und geistigen Fähigkeiten, oder für Personen mit unzulänglicher Erfahrung und/oder Fachkenntnis, um solch ein Gerät zu bedieten. Kinder unter 4 Jahren sollen den stets von dieser Gemät geräf gehalten werden.
• Es sollen den keinerlei Gegenstände durch die Gehauseschlitze eingeführt werden, da dadurch gefährliche, spannungsfährende Bauteile berührt oder kurzgeschlossen werden konnen. Dies konnte zu einer Feuer- oder Stromschlaggefahr führen.
• Dieses Cerat ist imstande. Schaldruckpegel von mehr als 90 dB zu produzieren. Dies konnte zu einem dauerhaften Horschaden führen! Eine Belastung durch extrem hohe Gerauschpegeln kann zu einem dauerhaften Gehorverlust führen. Bei einer anhaltenden Belastung durch solch hohe Pegel soll ein Gehorschutz getragen werden.
• Der Hersteller gewährleistet die Sicherheit, Zuverlösigkeit und Leistung des Gerätes nur unter folgenden Voraussetzungen:
• Einbau, Erweiterung, Neueinstellung, Modifikationen oder Reparatur werden vom Hersteller oder autorisiertem Personal ausgeüftet.
• Die elektrische Installation des betrefenden Bereiches entspricht den Anforderungen der IEC (ANSI) Maßgaben.
• Das Gerät wird entsprechend der Bedienungsanleitung benutzt.
• Dieses Produkt ist auf die Verwendung mit Musik- und Sprach-signalen optimiert. Verwendung mit Sinus-, Rechtek- oder anderen Mess-Signalen bei higherem Pegel kann zu ernsten Beschädigungen des Gerats führen.

Allgemeine Sicherheitschinweise für Laufsprechersysteme

Befestigungssysteme durren ausschließlich fur die vom eller freigegebenen Lautspechersysteme und mit dem in der geaneleitung genommen Montage-Zubehor verwendet werden. ontagehinweise des Herstellers sind bzw. unbedingt zu. den. Bei unsachgemacher Montage bzw. Verwendung von nicht genebem Montage-Zubehor kann die angegebene Belastung garantiert und keinerlei Haftung seitens des Herstellers zummen werden.

Sollten Änderungen an Laufsprechen, an Montage-Zubehor, Verbindungs- und Befestigungselementen sowie Anschlagmitteln vorgenommen werden, kann die Tragfähigkeit des Systems nicht mehr garantiert werden und seitens des Hersteller keinerlei Haftung übernommen werden.

Repairaturen an Sicherheitsrelevanten Bauteilen duren nur vom Hersteller oder Bevollmächtigten durchgefuhrt werden, andernfalls erlischt die Betriebserlaubnis.

Die Installation darf ausschließlich durch Sachkundige und nur an Montagepunkten mit ausreichender Tragfähigkeit, ggf. unter der Berücksichtigung von Bauauflagen, erfolgen. Das vom Hersteller in der Montageanleitung vorgeschriebene Befestigungsmaterial (Schauben, Dübel, etc.) muss verwendet werden. Schraubverbindungen mussen durch geeignete Maßnahmen gegen Lösen geschichert sein.

Ortsfeste oder mobile Installationen (hier Laufsprecher Montagezubehör) müssen durch zwei unabhängig voneinandere Einrichtungen gegen Herabfallen gesichert sein. Lose Zusatzoder sich lösende Teile müssen durch geeignete Einrichtungen fangen werden können. Bei Verwendung von Verbindungs- und tigungselementen sowie Anschlagmitteln sind die nationalen nifen zu beachten. Hinsichtlich der Bemessung der Sicherungs- sind mögliche dynamische Belastungen (Ruckräfte) mit zu kssichtigen.

Bei Stativen ist vor allem die maximale Traglast zu beachten.
dem sind die meisten Stative aus konstruktiven Gründen nur das Tragen von genau zentrischer Belastung zugelassen. Stative standlicher aufgestellt werden. Stative sind durch geeignete gehmen zusätzlich zu sichern, wenn zum Beispiel:

• ihre Aufstandfläche keinen sicheren Stand zulässt,

• ihre hohen die Standsicherheit einschränk,

• mit zu hohem Winddruck zu rechnen ist.

• damit zu rechnen ist, dass sie durch Personen umgestoBen werden. Besondere MaBnahmen können auch zur Vorsorge gegen gefahrndenes Verhalten von Zuschauern erforderlich werden. Stative durren nicht in Flucht- und Rettungswegen aufgestellt werden. Bei Aufstellung in Verkehrswegen ist auf die erforderliche Breite der Wege und auf ordnungsgemäß Absprüung sowie Kennzeichnung zu achtehen. Beim Auf- und Absetzen ist eine besondere Gefährung gegeben. Hierzu sind geeignete Hilfsmittel zu verwenden. Es sind hierbei die nationalen Vorschriften zu beachten.

nd der Montage ist geeignete Schutz-

ausrüstung (insbesondere Kopfschutz, Handschuhe und Sicherheits- schuze) zu tragen und es sind nur geeignete Aufstieghilfen (Leitern, Gerüste, etc.) zu verwenden. Die Verantwortung davon liegt alleine beim aufhufenenden Installationsbetrieb.

ACHTUNG! Nach der Montage ist die Aufhängung des Systems Alterung und Lautsprecher auf sichere Befestigung zu überprüften Betrieber von Lautsprechersystemen (artsfest oder mobil) ist. Ichtet, alle Systemkomponenten unter Berücksichtigung der nationale Regelungen regelmäß zu überprüben bzw. prufen,esen und möglich Schaden unverzüglich beseitigten zu lassen. Ihr rinnen wir dringend zu einer ausfuhrlichen Dokumentation überprüfungsmaßnahmen in Prüfbüchen o.a.

Insbesondere die Lastaufnahmepunkte geflogener Systeme sollenen hier mit ausreichenden Sicherheitsreserven dimensioniert werden. Es sind hierbei die nationalevorschriften zu beachten.

Professionelle Laupspechersysteme sind in der Lage,

gesundheitsschädliche Schallpegel zu erzeugen. Selfbst die Einwirkung scheinbar harmloser Schallpegel über einen längeren Zeitraum kann zu bleibenden Schaden am Gehor führn (ab ca. 95 dBA SPL)! Daher raten wir für alle Personen, die durch den Betrieb von Lautsprechersystemen dem Einfluss hoher Schallpegel ausgesetzt sind, zum Tragen von professionellem Gehorschutz (Ohrstöpel oder Kapselgehorschutz).

Hersteller: Stamer Musikanlagen GmbH, Magdeburger Str. 8, 66606 St. Wendel, Deutschland

LINEAR 7

Willkommen in der HK Audio Famie!

Vielen Dank, dass Sie sich für ein Markenprodukt aus unserem Hause entschieden haben, das mit größter Sorgfalt für Sie entwickelt und gefertigt wurde.

Auch wenn Sie bereits eingehende Erfahrungen mit Beschallungsanlagen gesammelt haben - bei diesen Produkt wird es trotzdem einige Dinge geben, die neu für Sie sind. Legen Sie deshalb diese Bedienungs-anleitung nicht ungelesen beiseite und bewahren Sie sie zur späteren Verwendung auf.

Wir wünschen Ihnen allzeit besten Sound!

Ihr HK Audio Team

Hinweis: Die Funktionalität these Products kann durch starke elektromagnetische Felder oder elektrostatische Entladungen gestört werden. In thisem Fall kann durch Ausschalten und erneutes Einschalten die Funktionalität wieder hergestellt werden. Falls dies nicht hilft, muss das Gerät von der Störquelle entfernrt werden.

Garantie

Nutzen Sie die komfortable Online-Registrarung über www.hkaudio.com.

http://warranty.hkaudio.com

Die Registriierung ist nur gültig, wenn sie innerhalb von 30 Tagen ab Kaufdatum erfolgte.

HK Audio

Technischer Service

Postfach 1509

66595 St. Wendel, Deutschland

Fax: [phone]

1 Allgemeines

Lieferumfang

Bitte überprüfen Sie beim Auspacken ihrer LINEAR 7 Lautsprecherbox den Lieferumfang auf Vollständigkeit. Im Lieferumfang sind die Bedienungsanleitung und ein Powercon-Netzkel enthalten.

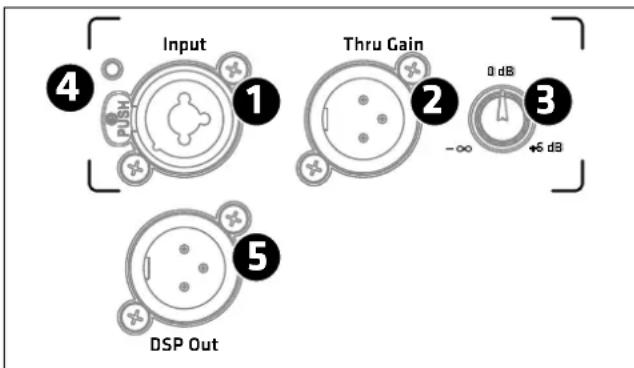

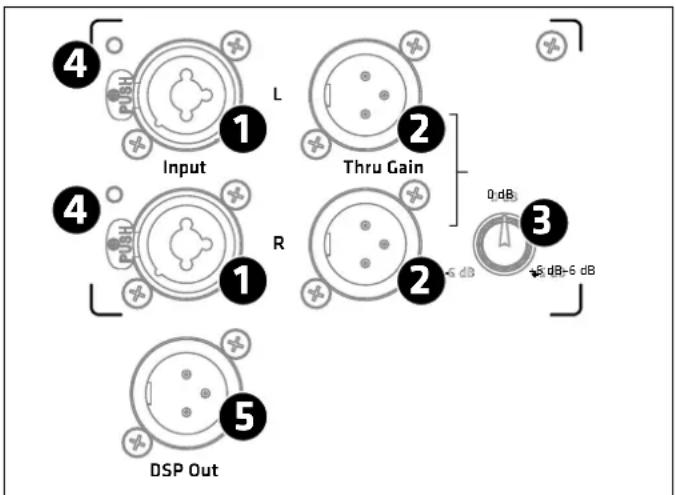

2 Anschlüsse und Bedienelemente

L7XA/FA-Modelle

L7118 Sub A

1 Input

XLR/Klinke-Kombibuchse, symmetrischer Eingang fur analoge Signale.

Die L7XA/FA-Modelle verfugen über einen Eingangskanal.
- Der Subwoofer L7 118 Sub verfügt über zwei getrennte Eingänge für das linke und rechte Signal. Die beiden Kanäle sind gleichwertig und werden nach der Vorstufe summiert, im Mono-Betrieb playt es davon keine Rolle, welcher der beiden Kanäle angeschlossen wird.

2 Thru

Symmetrischer, parallel zur Eingangsbuchse geschalteter XLR-Ausgang (beim Subwoofer zwei), dient zur Weiterleitung des am Input anliegenden Eingangssignals, unabhängig davon, ob die Elektronik eingeschaltet ist oder nicht.

3 Gain

Der Gain-Regler regelt die Vorverstärkung des am Input anliegenden Signals.

• bei den XA/FA-Modellen -∞ (Mute) bis +6 dB
• bei der Stereo-Vorstufe des L7 118 Sub A gilt der Regler für beiden Kanäle, hier ist der Regelbereich -6 bis +6 dB

Mittelstellung des Reglers (Centerclick) entspricht in beiden Fälle 0 dB. Hinweis: Das Signal, das am DSP-Out anliegt, wird durch diesen Regler nicht beeinfusst.

4 Input/Limiter-LED

These LED leuchtet grun wenn ein Signal am Input anliegt - und rot sobald der Limiter aktiv ist oder der Eingang übersteuert wird. Ein kurzzeitiges rotes Aufleuchten der LED zeigt das Arbeits des Limiters bei Pegelspitzen an. Leuchtet sie dauerhaft rot, muss der Pegel reduziert werden.

DSPOut

XLR-Buchse, die entweder zur Ausgabe des analogen Input-Signals (von der Input-BuchseCOMMEND) oder zur Ausgabe eines uber ein Netzwerk eingespeisten digitalen Audio-Signals (Audio-Streaming* uber Milan", ein AVB-basiertes, digitales Audio-Netzwerk-Protekoll) dient. In beiden Fällen kann das Signal mit dem internen DSP beareritet werden.

Damit stellt der DSP Out ein Netzwerk-Interface zur Integration einer zusätzlichen - von Haus aus nicht Netzwerkfahigen - Aktivbox dar und kann)sogar als Audio-Interface genutzt werden, um über Audio-Streaming* an die LINEAR 7-Box gesendete Signale auf analogem Wege an weitere Boxen zu leiten, z.B. an die aktiven Subwoofer der LINEAR SUB-Serie.

Im Auslieferungszustand liegt am DSP Out das unbearbeitete Eingangssignal an, unabhängig von der Preset-Ausb Wahl und von der Stellung des Cain-Reglers.

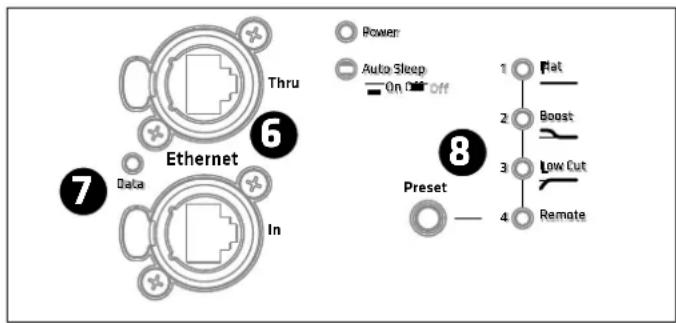

6 Ethernet In /Thru

Die beiden Ethercon-Buchsenden dienen zur Integration in ein Netzwerk. Sie sind kompatibel mit RJ45-und Ethercon (NE8 MX, NE8 MX6, NE8 MC)-Steckern. Nutzen Sie die Ethernet Thru-Buchse zum Weiterschleifen des Netzwerk-Signals.

Bitte verwenden Sie zum Schutz gegen elektramagnetische Störungen stets S/STP- oder S/FTP-Kabel. Wir empfehlen die Verwendung von CAT6-Kabeln. Die Integration in ein Netzwerk, Funktionen des Remote-Controlling sowie die Nutzung von Audio-Streamning* sind in einer separaten Bedienungsanleitung beschrieben, die im Download-Bereich zu LINEAR 7 auf www.hkaudio.com zur Verfügung stehen. Eine Kurzbeschreibung der DSP-Funktionen führen Sie unter Preset.

7 Data

These LED leuchtet orange, wenn Daten über die Netzwerkbuchse fI ieBen.

Preset

Über den Preset-Wahltaster setzen sich die voreingestellten Werks-Presetssowie ein über die Remote-Software DSP CONTROL konfi guierbares UserPreset abrufen. Durch einmaliges Tippen auf den Wahltaster konnen Siedurch die Presets 1 bis 4 scrollen.

Die Nutzung von User-Presents (4 Remote) ist in einer separaten Bedie-nungsanleitung beschrieben, die im Download-Bereich zu LINEAR 7 auf www.hkaudio.com zur Verfügung stehen.

Preset-Übersicht:

	L7 110 XAL7 112 XAL7 112 FA L7 115FA L7 118 Sub A
1 Flat Flat Flat Flat Front
2 Monitor Monitor	Boost Boost	Cardioid 1
3 Low Cut	Low Cut	Low Cut	Low Cut	Cardioid 2
4 Remote (Abruf der über Remote-SoftwareHK Audio DSP CONTROL gespeicherten Einstellungen)

Die Werks-Presents der L7 XA/FA-Modelle:

Flat über den Wiedergabebereich hinweg linearer Frequenzgang
Monitor auf	Anwendung alsquerliegender Bühnenmonitor opti-miert, korrigiert die durch Bodenkopplung verursachte Uberbetonung des Tieftonbereiches mittels Pegelreduktion
Boost	betont den Tieftonbereich, etwa beim Einsatz im Stand-Alone-Betrieb ohne Subwoofer.
Low Cut	optimiert für die Nutzung als Topteil in Verbindung mit dem L7 118 Sub A mit Hilfe eines Hochpass-Filters

Die Werks-Presents der L7 118 Sub A:

Front	für den Standard-Betrieb als nach vorne gerichteter Sub- woofer

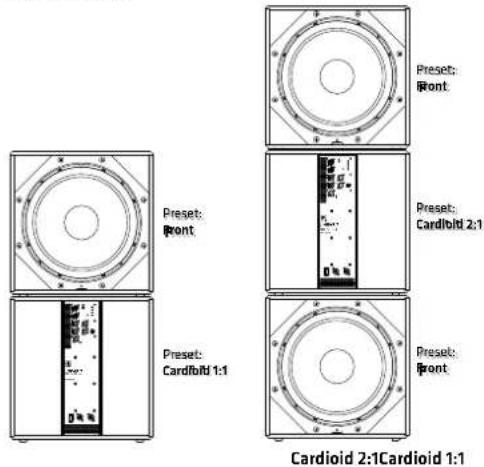

Cardioid 1:1	für den Cardioid-Betrieb mit einem nach vorne gerichteten L7 118 Sub A (siehe auch Kapitel 4.2)
Cardioid 2:1	für den Cardioid-Betrieb mit zwei nach vorne gerichteten L7 118 Sub A (siehe auch Kapitel 4.2)

Die Werks-Presents 1 bis 3 beeinflussen nur die Box selbst, nicht den DSP-Out.

Hinweis: Im Netzwerk mit verbundener Remote-Software DSP CONTROL kann der DSP Out - auch bei Nutzung der Werks-Presents 1 bis 3 - unabhängig von diesen Werks-Presents konfiguriert werden. Mehr dazu erfahren Sie in der separaten Bedienungsanleitung für DSP CONTROL, welche Sie im Download-Bereich der LINEAR 7-Produkte auf www.hkaudio.com fi nden.

Das Remote-Preset

Remote Hie!

kann eine zuvor über DSP CONTROL gespeicherter User-Preset für die Box selbst, als auch für den DSP-Out ab- gerufen werden. Die Box muss dazu nicht mit der Remote- Software verbunden sein.

Im Auslieferungszustand entspricht das Remote-Preset dem Werks-Preset 1 (Flat/Front).

Über die Remote-Software DSP CONTROL zur Verfügung stehende DSP-Funktionen, die als User-Preset gespeichert werden können:

Vollparametrischer 10-Band EQ mit währbarer Filter-Charakteristik pro Frequenzband, High-Pass- und Low-Pass-Filter mit jeweils währbarer Filter-Charakteristik, Limiter, Delay, Polarität, Pegel, Mute.

Die Parameter konnen für die Box selbst und für den DSP Out unabhängig voinannder konfi guriert werden.

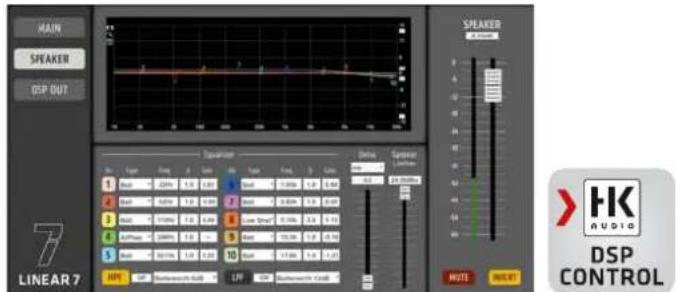

Screenshot der Remote-Software DSP CONTROL, welche im Download-Bereich der LINEAR 7-Produkte auf www.hkaudio.com kosten zur Verfügung stehen. Die Parameter für „Speaker" und „DSP Out" sind identisch, können aber dank doppelter DSP-Power unabhängige voinander konfiguriert werden.

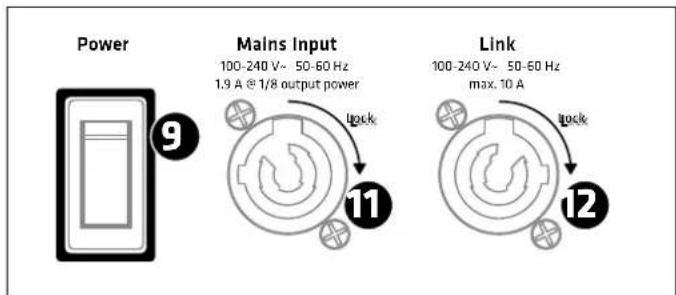

Power

Der Netzschalter ist als Kippschalter ausgeführnt. In Stellung Power ist die Elektronik eingeschaltet, im ausgeschalteten Zustand ist die Elektronik komplett vom Netz getrennt. Der Netzschalter hat keinen Einfluss auf die Powercon-Link Buchse (siehe dazu auch 12).

Power-LED

Sobald die Elektronik mit Spannung entsorgt wird, leuchtet diese LED grün.

11 Mains Input

Der Netzanschluss ist als Powercon-Buchse ausgeführrt, ein entsprechen des Netzkabel ist im Lieferumfang enthalten. Achten Sie daraufauf, dass das Powercon-Kabel durch Drücken und Drehen im Uhrzeigersinn einrastet und verriegelt. Zum Entriebelnziehen Sie die Vertriegungsvorrichtung des Powercon-Steckers in Richtung des Kabels und drehen Sieihn gegen den Uhrzeigersinn.

12 Link (nur L7 118 Sub A)

Über diesen Ausgang konnen bis zu drei weitere LINEAR 7-Lautsprecherboxen mit Spannung versorgt werden. Diese Buchse ist fest mit dem Mains-Input verbunden und wird nicht durch den Power-Schalter beeinf! usst. Sie führt Spannung sobald der Mains-Input mit einem spannungsfuhrrenden Kabel verbunden ist. Achten Sie deshalb darauf, dass anzuschließlich Geräte ausgeschaltet sind, bevor sie mit thisem Ausgang verbunden werden!

13 Auto Sleep

Über diesen versenkten Schalter kann die energiesparende Auto-Sleep-Funktion ein- und ausgeschelt werden. Ab Werk ist Auto Sleep aktiviert (Schalter gedrück). Diese Funktion versetzt die Elektronik in den Auto Sleep-Modus wenn über einen Zeitraum von 4,5 Stunden weder ein Signal anliegt, noch Daten über die Netzwerk-Buchsen eingehen oder Taster und Regler an der Elektronik bedient werden. Ein Wieder-Aktivieren der Laufsprecherbox ist nur durch Aus- und Einschalten des Netzschalters oder durch Anlagen eines analogen Audiosignals am Eingang möglich. Achtung: Die Aktivierung über die Netzwerkbuchsen ist nicht möglich. Die Deaktivierung der Auto-Sleep-Funktion ist nur durch Bedienung des versenkten Schalters (nicht gedrück) möglich.

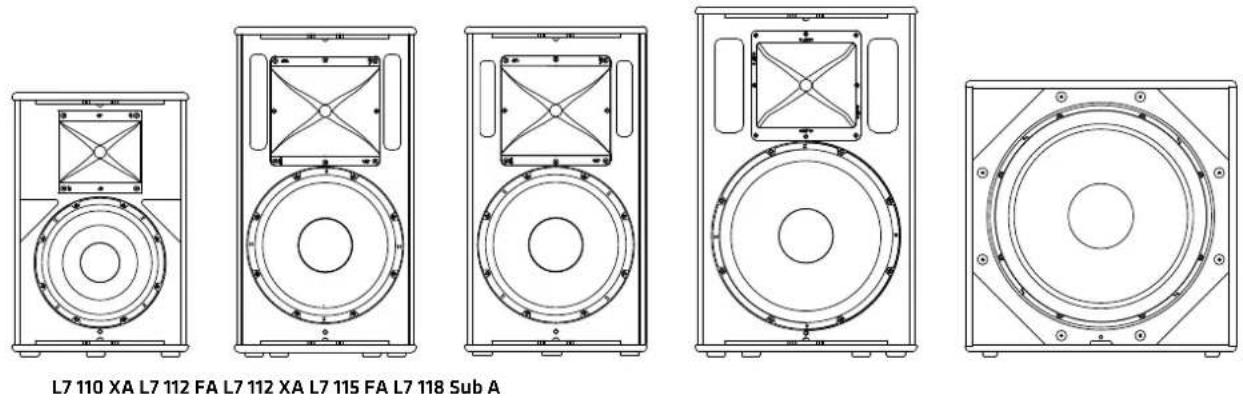

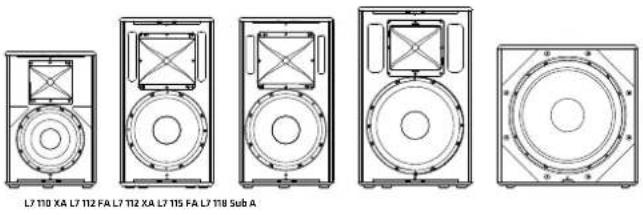

3 Übersicht über die verschiedene Modelle von LINEAR 7

Die LINEAR 7-Serie besteht aus vier Topteilen und einem Subwoofer: L7 110 XA, L7 112 XA, L7 112 FA, L7 115 FA und L7 118 Sub A. Die Multifunktionsmodelle L7 110 XA und L7 112 XA eigennen sich dank ihrer Gehäuseform mit integrierter 30^ -Schräge auch für die Anwendung als quer liegender Bühnenmonitor. Die Fullrange-Modèle L7 112 FA und L7 115 FA liefern dank ihren größeren Gehäuse-Volumens mehr Schaldruck im Tieftonbereich.

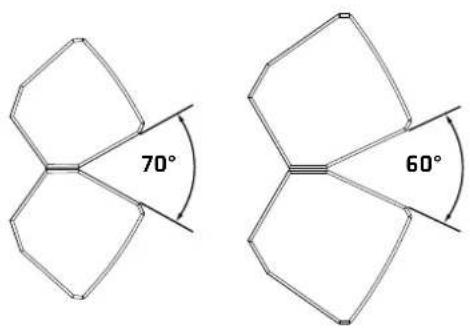

Alle XA- und FA-Modelle sind mit drehbaren Hörnern ausgestattet. Der Abstrahlwinkel des Horns der jeweiligen Box ist auf deren Hauptanwendung optimiert. Die 10"Box L7 110 XA ist mit einem breit abstrahlendem Horn von 80^ × 60^ für eine homogene Abstrahlung im Nahfeld ausgestattet, das Horn der 12"Boxen L7 112 XA/FA bietet mittlere Abstrahlwinkel von 70^ × 50^ , in der 15"Box L7 115 FA kommt ein engter abstrahlendes Horn mit Abstrahlwinkeln von 60^ × 40^ zum Einsatz, um höhere Reichweiten zu erhöglichen.

Die Horner sind nicht ohne Werkzeuge zu drehen, sie sind daher weniger geeignet für regelmäßige Anpassungen, sondern)eher darauf gedacht, eine Box auf ihre Hauptanwendung hin zu optimieren.

Tipp: Beim Einsatz alsquerliegender Bühnen-Monitor ist es nicht zwingend notwendig das Horn zu drehen,esist sogar von Vorteil,wenn der fur den aufrecht stehenden Betrieb notwendige schmalere vertikale Abstrahlwinkel quer liegend als horizontaler Abstrahlwinkel genutzt wird.Dadurch minimiert sich der Überlappungsbereich mit benachbarten Monitoren und das Feedback-Risiko kann durch die genauere Austrich-tung gesenktdwerden.

4 Aufstellung

4.1 Die XA/FA-Modelle

LINEAR 7-Tops konnen auf Subwoofern gestapelt, auf Stativen oder Distanz stangen montiert, mit Wandhaltern installiert, oder mit dem entsprechendem Zubehör geflogen werden.

Aufstellung mit DuoTilt 3/7

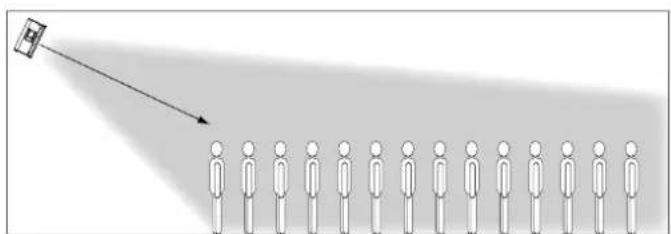

Um eine ideale Schallverteilung zu erreichen sind alle Tops mit dem HK Audio DuoTilt 3/7 ausgestattet, einem speziellen Flansch für 35 mm-Stative und Distanzstangen, der Neigungswinkeln von -3^ und -7^ erhögt. Um den optimalen Schwerpunkt der Box auf dem Stativ beizubehalten, ist der DuoTilt 3/7 nahe zur Schallwand positioniert.

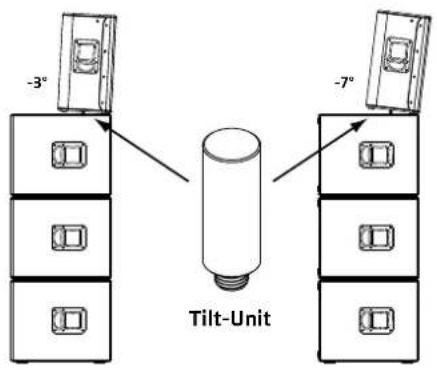

Aufstellung mit der Tilt-Unit

Um bei der Aufstellung direkt auf Subwoofern die Tops zu neigen, betet HK Audio als Zubehör die Tilt-Unit an, die wie eine Distanstange in die M20-Aufnahme des L7 118 Sub A eingeschraubt wird. Somit werden die beiden Neigungswinkel -3^ und -7^ des DuoTilt auch im Stack-Aufbau nutzbar und die Tilt-Unit sichert die Toptelle vor Verrutschen.
Achtung! Bei einem Stack-Aufbau ohne Verwendung der Tilt-Units müssen die Tops vor Verrutschen gesichert werden, z.B. mit einem Zurgurt.

Allgemeines zum Aufbau mit Stativen

Hinweis! Achten Sie stets auf sicheren Stand und auf die Herstellerangaben zur maximalen Belastung der Stative.

Vorsicht!

• Es durfen nur Stative verwendet werden, für die die Kippsicherheit gewährleistet ist. Das Stativ muss für das Gewicht der Laatsprecherbox ausgelegt sein. Die maximale Auszugshöhe ist derart zu begrenzen, dass die Kombination aus Stativ und Box nicht kippt. Dies gilt bei Aufstellung auf einer ebenen waagerechten Fläche.
• Des Weiteren ist bei Aufstellung auf einer unebenen oder geniegen Fläche darauf zu achten, dass die Kippsicherheit gewährleistet wird, entweder durch Beschwerung des Stativfußes mit geeigneten Gewichten oder durch anderweitige Sicherungsmaßnahmen.
• Die Verwendung mit anderen Vorrichtungen kann zur Instabilität führen, die Verletzungen verursachen kann.

Rigging:

Alle XA- und FA-Modelle konnen entweder über deren Flugpunkte (Stahl-ndeile oder Ketten in Verbindung mit dem Anschlagpunkt AP-8) oder mit den entspruchenden Bügeln gefolgen werden.

Zur Montage der Flugbüber HK Audio TB-45N und TB-45NQ (Q-Modell mit Quick-Release-Pins demontierbar) bieten die FA-Modelle hochbelastbare Verschraubungspunkte in den seitlichen Schalengriff en (4x5 mm-Gewinde) Die XA-Modelle, in deren Monitorschäge kein Schalengriff Platz findet, sind mit speziell verstärkten Montage-Punktken (2x8 mm-Gewinde) zur Verschraubung des Flugbogens HK Audio TB-28N ausgestattet. Eine Montage-Anleitung liegt den Flugbügen bei.

Clustering:

L7 112 FA L7 115 FA

Die LINEAR 7 FA-Gehäuse verfügen über angewinkelte Seitenwände - damit ist einfaches Clustering möglich.

4.2 L7 118 Sub A

Der L7 118 Sub A kann grundsatzlich wie jeder andere direkt abstrahlende Bass gehandhabt werden. Bei der Nutzung im Cardioid-Betrieb ist jedoch darauf zu achten, dass die Bässe nicht Nebeneinander, sondern übereinander aufgebaut werden, und mindestens 1 Meter Abstand zu Wänden eingehalten wird.

Im Cardioid-Betrieb sind zwei Aufbauvarienten möglich: Cardioid 1:1 und Cardioid 2:1 - die folgende Illustration zeigt die Frontansicht (vom Publikum aus gesehen).

Das passende Preset ist an der Rückseite des L7 118 Sub A auswahbar, siehe auch Kapitel 2.8 Preset:

In beiden Fällen wird der rückwärte Schalldruck um bis zu 34 dB abgesenkt, nach vornehrt sich der Schalldruck um ca. 2 dB.

Wann machte ein Cardioid-Aufbau Sinn?

Während mittlere und hohe Frenzen gerichtet abgestraht werden konnen, breiten sich tiefe Frenzen kugelformig aus. Das führt oft zu einem unangenehmen Übermaß an Tiefbässen auf und hinter der Bühne. Auch wird es zunehmend üblich, dass Veranstalter genaue Vorgaben zur Schall-verteilung machen. z.B. für Festzelte in Innstenädten. Das ist im Bassbereich am effektivsten mit Cardioid-Technik umzusetzen (Ausloschung der nach hinten abgestrahlen Frenzen). Der L7118 Sub A erfüllt deshalb sowohl mechanismisch als auch mit den zur Verfugung stehenden Filtersätzen die Voraussetzungen, schnell und einfach wirkungsvolle Cardioid-Setup zu realisieren.

5 System-Beispiele

5.1 Aufbau als 2.1-Stereo-System

Dank des im L7 118 Sub A integrierten Stereo-Preamps kann ein 2.1-System elegant realisiert werden, indem bereits Kanäle (links und rechts) in den L7 118 Sub A gespeist werden, und aus dessen Thru-Buchsen das Signal an die Tops weitergeleitet wird. Ideale Ergänzung sind in thisem Fall die breit abstrahlenden L7 110 XA.

Presets:

Toptelle Low Cut

L7 118 Sub A Front

Um ein möglichst homogenes Klangbild zu gewährleisten, sollte der Subwoofer mittig zwischen den beiden Satelliten platziert werden.

5.2 Aufbau mit Distanstange

Statt Tops auf Stative zu platzieren,
kann eine Distanstange mit M20-Gewinde in den M20-Flansch des L7 118
Sub A geschraubt werden.

Presets:

Topteile Low Cut

L7 118 Sub A Front

5.3 Aufbau als Stack

Drei L7 118 Sub A übereinander ergibt eine Höhe von ca.1,65 m. In thisem Fall konnen die Topteile direkt auf die Basse gestellt werden.

Presets:

Topteile Low Cut

L7 118 Sub A Front

Cardioid-System mit Distanzstange - die unteren Basse sind nach hinten gerichtet.

Presets:

Toptele Low Cut
L7 118 Sub A - offen Front
L7 118 Sub A - unter Cardioid 1:1

Cardioid-Aufbau als Full-Stack - die mittleren Basse sind nach hinten gerichtet.

Presets:

Toptelle Low Cut
L7 118 Sub A – offen Front
L7 118 Sub A - Mitte Cardioid 2:1
L7 118 Sub A – unten Front

Ab Seite 42 fänden Sie mehrere ausfuhrliche Aufbau- und Verkabelungsbeispiele zum Betrieb Ihr's LINEAR 7-Systems.

6 Optionales Zubehör von HK Audio

Für die FA/XA-Modelle bietet HK Audio Regenschutzhüllen an, die gleichzeitig als Transportschutz und als Spritzwasserschutz (während des Betriebs) geeignet sind. Daneben gibt es passende Flugbügel zur Montage der Laufsprecher boxer. NähereInfos fienden Sie unter www.hkaudio.com auf den Produktzeiten von LINEAR 7.

Für den L7 118 Sub A bietet HK Audio eine Transportschutzhülle an und eine robuste Bedienfeld-Abdeckung (RPP), die als Spritzwasserschutz für die Elektronik und ebenso als Schutz gegen unbefugtes Bedieren im Cardioid-Betrieb dient. Der Bass verfügt über Montagepunkte, an denen Transportrollen montiert werden können. Nähere_infos fänden Sie unter www.hkaudio.com auf den Produktseiten von LINEAR 7.

7 Technische Daten

Model L7 110 XAL7 112 XAL7 112 FA L7 115 FA L7 118 Sub A

Max. SPL @ 10% THD 126 dB	Halfspace (70 Hz - 12 kHz gemittelt)	128 dB Halfspace (70 Hz - 12 kHz gemittelt)	128 dB Halfspace (70 Hz - 12 kHz gemittelt)	129 dB Halfspace (70 Hz - 12 kHz gemittelt)	129 dB Halfspace (42 Hz - 100 Hz gemittelt)
Max. SPL peak @ 10% THD	129 dB Halfspace 131 dB Halfspace	131 dB Halfspace 134 dB Halfspace	31 dB Halfspace
Frequenzgang +/- 3 dB	70 Hz - 19 kHz	67 Hz - 19 kHz	64 Hz - 19 kHz	57 Hz - 19 kHz	42 Hz - X-Over
Frequenzgang -10 dB	65 Hz - 19 kHz	62 Hz - 19 kHz	55 Hz - 20 kHz	54 Hz - 19 kHz	38 Hz - X-Over
Endstufenleistung (Peak Power)	2000 W	2000 W	2000 W	2000 W	2000 W
Endstufentyp	Class D - Biamped	Class D - Biamped	Class D - Biamped	Class D - Biamped	Class D
Basslautsprecher	-	-	-	-	1x 18", 4" Schwingspule
Tief/Mitteltonlaut-sprecher	1x 10", 2,5" Schwingspule	1x 12", 2,5" Schwingspule	1x 12", 2,5" Schwingspule	1x 15", 3" Schwingspule	-
Hochtontreiber	1", 1,4" Schwingspule	1", 1,7" Schwingspule	1", 1,7" Schwingspule	1", 1,7" Schwingspule	-
Horncharakteristik	80° x 60° CD-Horn, drehbar	70° x 50° CD-Horn, drehbar	70° x 50° CD-Horn, drehbar	60° x 40° CD-Horn, drehbar	-
Trennfrequency aktiv	2 kHz FIR X-Over mit 60 dB/0kt.	1,6 kHz FIR X-Over mit 60 dB/0kt.	1,6 kHz FIR X-Over mit 60 dB/0kt.	1,5 kHz FIR X-Over mit 60 dB/0kt.	-
Max. Eingangspegel	+20 dBu	+20 dBu	+20 dBu	+20 dBu	+20 dBu
Anschlüsse analog	1x XLR/Klinke-Kombi In symm., 1x XLR Thru symm.	1x XLR/Klinke-Kombi In symm., 1x XLR Thru symm.	1x XLR/Klinke-Kombi In symm., 1x XLR Thru symm.	1x XLR/Klinke-Kombi In symm., 1x XLR Thru symm.	2x XLR/Klinke-Kombi In symm., 2x XLR Thru symm.
DSP Out	1x XLR	1x XLR	1x XLR	1x XLR	1x XLR
Netzwerkanschluss	Ethercon RJ45, 1x In, 1x Thru	Ethercon RJ45, 1x In, 1x Thru	Ethercon RJ45, 1x In, 1x Thru	Ethercon RJ45, 1x In, 1x Thru	Ethercon RJ45, 1x In, 1x Thru
Filter-Presents	Flat, Monitor, Low Cut, Remote	Flat, Monitor, Low Cut, Remote	Flat, Boost, Low Cut, Remote	Flat, Boost, Low Cut, Remote	Front, Cardiod 1:1, Cardiod 2:1, Remote
Remote-Software	HK Audio DSP CONTROL (Windows, Mac OS)	HK Audio DSP CONTROL (Windows, Mac OS)	HK Audio DSP CONTROL (Windows, Mac OS)	HK Audio DSP CONTROL (Windows, Mac OS)	HK Audio DSP CONTROL (Windows, Mac OS)
DSP-Funktionen	Vollparametrischer 10-Band-EQ mit variabler Filter-Charakteristik, High-Pass-Filter, Low-Pass-Filter, Polarität, Level, Delay, Limiter, Mute	Vollparametrischer 10-Band-EQ mit variabler Filter-Charakteristik, High-Pass-Filter, Low-Pass-Filter, Polarität, Level, Delay, Limiter, Mute	Vollparametrischer 10-Band-EQ mit variabler Filter-Charakteristik, High-Pass-Filter, Low-Pass-Filter, Polarität, Level, Delay, Limiter, Mute	Vollparamet rischer 10-Band-EQ mit variabler Filter-Charakteristik, High-Pass-Filter, Low-Pass-Filter, Polarität, Level, Delay, Limiter, Mute	Vollparametrischer 10-Band-EQ mit variabler Filter-Charakteristik, High-Pass-Filter, Low-Pass-Filter, Polarität, Level, Delay, Limiter, Mute
Sampling-Rate	96 kHz	96 kHz	96 kHz	96 kHz	96 kHz
Systemlatenz	unter 2,6 ms	unter 2,6 ms	unter 2,6 ms	unter 2,6 ms	unter 2,6 ms
Netzanschluss	1x Powercon NAC3 In, 100-240 V	1x Powercon NAC3 In, 100-240 V	1x Powercon NAC3 In, 100-240 V	1x Powercon NAC3 In, 100-240 V	1x Powercon NAC3 In, 1x Powercon NAC3 Thru, 100-240 V
Leistungsaufnahme	1 A / 100-240 V Nenn-Strom-verbrauch nach EN 62368-1	1 A / 100-240 V Nenn-Stromverbrauch nach EN 62368-1	1 A / 100-240 V Nenn-Stromverbrauch nach EN 62368-1	1 A / 100-240 V Nenn-Stromverbrauch nach EN 62368-1	1.9 A / 100-240 V Nenn-Strom-verbrauch nach EN 62368-1
Clustering-Winkel	-	-	70°	60°	-
Aufstellwinkel	30°	30°	-	-	-
Hochstädterflansch	DuoTilt 3°/7°	DuoTilt 3°/7°	DuoTilt 3°/7°	DuoTilt 3°/7°	1x M20
Flugpunkte	5x MB (AP-8)	5x MB (AP-8)	4x MB (AP-8)	3x MB (AP-8)	-
Griffe	2x SingleGrip	1x MultiGrip, 1x SingleGrip	2x MultiGrip	2x MultiGrip	2x MultiGrip
Gehäuse	Hybrid (Birke-Multiplex / MDF)	Hybrid (Birke-Multiplex / MDF)	Hybrid (Birke-Multiplex / MDF)	Hybrid (Birke-Multiplex / MDF)	-
Frontgitter	2 mm Metalgitter mit schwarzem Akustiksschaumstoff	2 mm Metalgitter mit schwarzem Akustiksschaumstoff	2 mm Metalgitter mit schwarzem Akustiksschaumstoff	2 mm Metalgitter mit schwarzem Akustiksschaumstoff	2 mm Metalgitter mit schwarzem Akustiksschaumstoff
Oberfläche	Acryllack, schwarz	Acryllack, schwarz	Acryllack, schwarz	Acryllack, schwarz	Acryllack, schwarz
Abmessungen (BxHxT)	36 x 54 x 31 cm 14-11/64 x 21-1/4 x 12-13/64"	37 x 67 x 31 cm 14-9/16 x 26-3/8 x 12-13/64"	37 x 67 x 37 cm 14-9/16 x 26-3/8 x 14-9/16"	45 x 71 x 45 cm 17-23/32 x 27-61/64 x 17-23/32"	55 x 56 x 69 cm 21-21/32 x 22-3/64 x 27-11/64"
Gewicht	17 kg / 37,5 lbs	21 kg / 46,3 lbs	23 kg / 50,7 lbs	32 kg / 70,5 lbs	41 kg / 90,4 lbs

Fabricant: Stamer Musikanlagen GmbH, Magdeburger Str. 8, 66606 St. Wendel, Allemagne

LINEAR 7

für den Betrieb mit analogem AudioSignal - ohne Remote-Software DSP CONTROL

• Français

1. Setup analogue standard

für den Betrieb mit DSP CONTROL über Ethernet und analogem Audio-Signal

Francais

2. Cablage Daisy-Chain 1

für die Integration nicht-netzwerk
fähiger Aktiv-Lautsprecher (hier Beispiel L SUB 2000) und den Bertrieb mit analogem Audio-Signal und DSP CONTROL: Der DSP-Out dient als Interface, um das mit dem DSP bearbeitete Signal auf analogern Weg weiterzuleiten

- Français

3. Cablage Daisy-Chain 2

Subject to change without notice · Technische Änderungen vorbehalten
Copyrights 2019-2021 Music & Sales GmbH · 06/2021
