| Tipo di prodotto | Altoparlante attivo biamplificato |
| Marca | HK Audio |
| Modello | Linear 7 110 XA |
| Categoria | Diffusore attivo |
| Dimensioni (L x A x P) | 36 x 54 x 31 cm |
| Peso | 17 kg |
| Alimentazione | 100-240 V ~ 50-60 Hz, 1 A (Powercon) |
| Potenza di uscita (Picco) | 2000 W |
| Classe di amplificazione | Classe D |
| Risposta in frequenza (±3 dB) | 70 Hz - 19 kHz |
| SPL max. (10% THD) | 126 dB (half space) |
| Altoparlante di bassi/medi | 1x 10" con bobina 2,5" |
| Motore degli alti | 1" con bobina 1,4" |
| Caratteristiche del trombetta | CD 80° x 60°, rotativo |
| Frequenza di crossover attivo | 2 kHz, FIR X-Over, 60 dB/oct. |
| Ingressi analogici | 1x XLR combo bilanciato (Input), 1x XLR Thru |
| Uscita DSP | 1x XLR (DSP Out) |
| Connessione di rete | Ethercon RJ45 (In/Thru) |
| Preset DSP | Flat, Monitor, Low Cut, Remote |
| Funzioni DSP (tramite software) | EQ parametrico a 10 bande, filtro passa-alto/passa-basso, ritardo, limitatore, polarità, livello, mute |
| Base per asta | DuoTilt 3°/7° per treppiede 35 mm |
| Punti di sospensione | 5x M8 (AP-8) |
| Materiale del cabinet | Composito (betulla multistrato/MDF) |
| Griglia di protezione | Griglia metallica 2 mm con schiuma acustica |
| Pulizia | Panno asciutto solo |
| Manutenzione | Nessuna parte riparabile dall'utente; contattare un tecnico specializzato |
Domande frequenti - Linear 7 110 XA HK AUDIO
Domande degli utenti su Linear 7 110 XA HK AUDIO
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Altoparlante in formato PDF gratuitamente! Trova il tuo manuale Linear 7 110 XA - HK AUDIO e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Linear 7 110 XA del marchio HK AUDIO.
MANUALE UTENTE Linear 7 110 XA HK AUDIO
LINEAR 7 110 XA • LINEAR 7 112 XA
LINEAR 7 112 FA • LINEAR 7 115 FA
LINEAR 7 118 Sub A
Manual 1.2
Istruzioni di sicurezza importanti.
Leggere prima di effettuare il collegamento!
Il presente prodotto è stato fabbricato dal produttore in conformità alla norma IEC 62368-1 ed è uscito dallo stabilimento in perfette condizioni di funzionamento. Per preservare tali condizioni e garantirne l'uso sicuro, l'utente deve atteneri alle individazioni e alle averventze riportate nelle istruzioni per l'uso. Se volete usare quello prodotto su veicoli, a bordo di navi o di aerei oppure ad altitudini superiori a 2000 m dovete badare alle rispettive norme di sicurezza supplicitative alla norma IEC 62368-1.
AVVISO: Per evitare il rischio di incidendo o folgorazione, non esporre l'apparecchio ad umidità o pioggia. Non aprire l'involuco poché al suo interno non vi sono parti riparabili dall'tutente. Per la riparazione rivolgersi a personale tecnico qualificato.
71 Questo simbolo segnala la presenza all'interno dell'involuro di tensione pericolosa priva di isolamento sufficientemente alla da cosituito un pericolo di folgorazione.
Questo symbolo segnala la presenza di tensione pericolosa accessible dall'esterno. Il cabaggio esterno collegato ad un qualunque morsetto contrassegnato da questo symbolo delve essere un cave preconfezione conforme ai requisiti indicati dal produttore o un cabaggio installato da personale significato.
Questo significato segnala importanti istruzioni per l'uso e la manutenzione nella documentazione allegata. Leggere il manuale.
Questo significato: Attenzione! Superficie calda! Non toccare per evitare scottature.
Appareciatura elettriche e elettroniche di qualisi tipo, batterie incluse, non appartengono nell'mimondzia - smaltite quello tipo di rifiuti presso gli officiuali centri di racolta.
Leggere queste istruzioni. Conservare queste istruzioni. Attenersi a tutti gli avvi e istruzioni riportati sul prodotto e nel manuale.
- Non utilizzare il prodotto vicino all'acqua. Non collocare il prodotto vicino ad acqua, vasche, lavandini, zone umide, piscine o stanze con presenza di vapore.
Non collocare sul prodotto oggetti contenti liquidi, quali vasi, bicchieri, bottiglie ecc.
Pulire solo con un panno asciutto.
Non togliere alcun coperchio o parti dell'involucro. - La tensione di esercizio prescritta per il prodotto deve corrispondere alla tensione di alimentazione della rete locale. In caso di dubbi sul tipo di alimentazione disponibile, rivolgersi al proprio rivenditore o all'azienda di fornitura elettrica locale.
- Prima di collegare l'apparechio, verificate che l'impianto elettrico sua munito di adatti dispositivi di protezione contro corto circuito e erre di della messa a terra in apparechi collegati.
- Per ridurre il rischio di folgorazione, la messa a terra del prodotto deve essere mantenuta. Utilizzare solo il cavo di alimentazione in dotazione al prodotto e mantenenere sempre in funzione il connettore centrale (di terra) del collegamento alla rete. Non escludere la funzione di sicurezza del connettore polarizzato o di messa a terra. Collegate l'apparecchio soltanto a prese di corrente con messa in terra conforme alle norme vigienti.
- Proteggere il cavo di alimentazione affinché non venga calpestro o pizzicato, in particolare in corrispondenza delle prese e degli innesti e nel punto di uscita dal dispositivo. Maneggiare sempre con cura i cavi di alimentazione. Controllare periodicamente la presenza di tagli o usura sui cavi, soprattutto all'altezza della presa e nel punto di uscita dal dispositivo.
Nonutilizzare mai il cavo di alimentazione se danneggiato. - Scollegare il prodotto in caso di temporale o di lunghi periodi di inutilizzato.
- Il prodotto si scollega Completely dall'alimentazione di rete solo staccando la spina di alimentazione dall'unità o alla presa a muro. Il prodotto va collocato sempre in modo che sia possibile scollegarlo dall'alimentazione confacility.
-
Fate sostituire i fusibili soltanto da un technician qualificato e usate solamente fusibili dal corretto tipo e valore nominale.
-
Per tutte le operazioni di riparazione, rivolgersi a personale qualificato. L'unità va riparata nel caso abbia subito danni, come nei segunti casi:
- Il cavo o la presa di alimentazione sono danneggiati o usurati.
- E penetrato del liquido o degli oggetti all'interno del prodotto.
Il prodotto è stato esesto a pioggia o umidità.
Il prodotto non funziona correttamente segundo le istruzioni.
Il prodotto ha subito una caduta o l'armadio è stato danneggiato. - Quando collegate altoparlanti badate di non scendere sotto l'impenedenza minima dichiarata sull'apparecchio oppure in quello manuale. Usate sempre cavi dello spessore adatto e correspondenti alle vigiotti norme locali.
Non esporre ai raggi solari diretti. - Non installment accanto a fonti di calore quali radiatori, bucchette di diffusione d'aria calda, fornelli o altri dispositivi che migliorano calore.
- Apparechacuite elettriche o elettroniche di qualisi tipo, batterie incluse, non appertengono nell'mmondizia - smaltite questo tipo di rifliuti presso gli ufficiali centri di raccolta.
- Non chiudere le aperture di ventilazione. Installare l'unità seguito le struzioni fornite dal produttore. Il prodotto non è adatto all'installazione ad incasso, ad esempio in un rack, a meno di non garantire un'adeguata ventilazione.
- Quando viene spostato all'interno di un locale, attendere sempre che il dispositivo, se freddo, raggiunga la temperatura ambiente. Qualora venga utilizzato perché si via riscaldato, sussiste il rischio di formazione di condensa al suo interno e di seguenti danni.
Non collocare sul prodotto fiamme libere, come ad esempio candele accese. - Il dispositorio va collocato ad almeno 20~cm / 8 di distance delle pareti.
- Utilizzare solo in abbinamento al carrello, supporto, piedistallo, staffa o tavola specificati dal produttore o venduti insieme al prodotto. Qualora si utilizzi un carrello, prestare attenzione nello spostare il carrello/la combinazione di prodotto per evitare lesioni causate dall'inciamamento.
- Utilizzare solo accessori consigliati dal produttore. Tale prescrizione si applica a tutti i tipi di accessori, ad esempio coperchi di protezione,orse per il trasporto,supporti,dispositivi per il montaggio a parete o a soffitto, ecc. In caso di applicazione di qualiasi tipo di accessorio al prodotto, osservare sempre le istruzioni per l'uso fornite dal produttore.Non utilizzare mai punti di fissaggio sul prodotto diversi da quelli indicati dal produttore.
- Questo apparecchio NON è adatto all'uso da parte di persona (compresi i bambini) con energia fisiche, mentali o sensoriali limitate o da persona prive della necessaria esperienza e/o conoscenza. Tenere sempre l'apparecchio al di fuori della portata dei bambini di età inferiore ai 4 anni.
- Non insere mai oggetti di alcun tipo all'interno del prodotto attavroso le fissure dellarmadio, poichè potrebbero toccare punti con presenza di tensione pericolosa o causare il cortocircuito dei componenti, con il consequencesc rischio di incendio o folgorazione.
- Questo prodotto genera livelli di pressione sonora superiore a 90 dB in grado di causare danni permanenti all'udito. L'esposizione a livelli di rumore estremamente elevati più causare la perdita permanente dell'udito. In caso di esposizione continua, indossare protezioni per l'udito.
- Il produttore garantisce la sicurezza, l'affidabilità e l'efficienza del prodotto solo se:
- l'assemblaggio, l'amplimiento, la reimpostazione, le modifiche o le riparazioni sono eseguiti dal produttore o da personale autorizzato.
- l'implanto elettrico dell'area interessata è conforme ai requisiti specificati nelle norme IEC (ANSI).
- l'unità èutilizzata seconde leistruzioni per l'uso.
- Questo prodotto è stato concepito per un ottima riproduzione di segnali vocali e musica. Una riproduzione di segnali sinusoidali, ode quadre o altri segnali di misurazione a livelli elevati più gravamente danneggiare l'apprecchio.
Avvisi di sicurezza per sistemi di altoparlanti
Usose soltanto sistemi di montaggio autorizzati dal produttore per il rispectivo sistema di altoparlanti. Seguite attentamente le istruzioni di montaggio ed usate soltanto accessori di montaggio omologati. Escludu qualiasi diritti di garanzia in caso di montaggio improper o se vengono usati accessori di montaggio non omologati. Modificazioniagli altoparlanti,agli accessori di montaggio,agli elementi di connessione e di fissaggio e alle imbracature pottrebbero alterare la stabilità del systeme e faranno decadere agli forma di garanzia.
La riparazione di componenti rilevanti dal punto di vista della sicurezza che hanno Entered eseguita soltanto dal produttore o da un suo rappresentante autorizzato - altrimenti decrada agli forma di garanzia.
L'istallazione devevenir eseguita soltanto da personale competente.Usate soltanto puniti di montaggio con una sufficiente capazita portante,considerando eventuali vincoli architettonici.E assolutamente obblatorio di usare il materiai di fissaggio (viti, tasselli ecc.)indicato nelle istruzioni di montaggio del produttore. Adottate provedimentadiatti (frenafiletti,dadi autobiocanti) per prevenire un allentamento dei raccordi filettati.
Assicurate estallazioni stazionarie e/o mobili (in quello casa gli altoparlanti e gli accessori di montaggio) contro una caduta dall'alto con due dispositivi independentii. Provedete ad istallare dispositivi adatti per cogliere agli elemento allentato prima che lozzo possa cadere in terra. Assicuratevi che gli elementi di montaggio e di fissaggio e le imbracature vengano scelti e montati nel rispetto delle normative nazionali e locali vigenti. Tenete conte dei carichi dinamici (forze di trazione-compressione) per calore le dimensioni dei dispositivi di sicurezza.
Se usate stativi, badate che non venga oltrepassato il loro carico massimo ammissibile. Badate inolte che, per motivi costruttivi, gli stativi di solito sonoConcepti ed omologati soltanto per portare un carico centrato. Gli stativi devono essere positonati in modo sicuro e stabile.Provedete ad assicurare (o meglio ancora fissare)gli stativi se per esempio:
-
la loro superficie di appoggio non consenta un positioningamento stabile,
-
la loro altezza limite la stabilità,
-sipotrebbero manifestarestenti forti
- potrebbero essere rovesciate da persona.
Pendete provedimenti contro agli forma di comportamento rischio so da parte degli spettatori. E vietu posare stativi che ingombrano le vie di fuga e l'accesso sociro. Se voleste posare stativi in una via di communicates, verificate prima che la larghezza della via lo consenta e badate in agli caso ad una protezione (transenne, cordone ecc.) e ad una segnalazione adeguate. Il montaggio e smontaggio degli alto-parlanti significanza un rischio elevato. Utilizzate sempre l'attrezzatura adatta e assicuratve che le attività vengano svolte nel rispetto delle normative nazionali in vigore.
Durante il montaggio, indossate sempre indumenti protettivi appropriati (casco, guanti, calzature di sicurezza) ed usate soltanto mezzi di salute adatti e sicuri (scalca, ponteggio ecc.). Il rischio è a esclusivo carico della ditta o del technique che esegue i lavori di montaggio.
ATTENZIONE! Verificate après il montaggio del sistema di altoparlanti che il montaggio e cablaggio saivenuto in modo corretto e che delle giuzioni siano stabili.
L'opératore di unsystema di altoparlanti (stazionario o mobile) è obbligato a controllare o a fare controllare regolarmente agli componentedelystemanel rispetto delle normative nazionali e locali in vigore e afare riparare agli danno immediatamente.
Vi consigliamo di documentare metricolosamente ognimissionedi controlo in un libero di controllo.
Badate a dimensionare i punti di sollevamento per un montaggio in suspensione prendendo in considerazione una sufficiente riserva di sicurezza. Assicuratevi che tutto avenga nel rispetto delle normative nazionali in vigore.
sistemi di sonorizzazione professionali sono in grado di produire livelli sonori nocivi alla salute. Anche essere sottoposto a livelli apparentemente inoffensivi (a partire da circa 95 dBA SPL) per un elevato periodo di tempo vu provocare perdite dell'udito. Quindi consiglio che agli persona sottoposta ad alto livelli sonori provenienti da un categoria di sonorizzazione porti un'adatta protezione per l'udito (tappi auricolari o paraecchio).
Produktore: Stamer Musikanlagen GmbH, Magdeburger Str. 8, 66606 St. Wendel, Germania

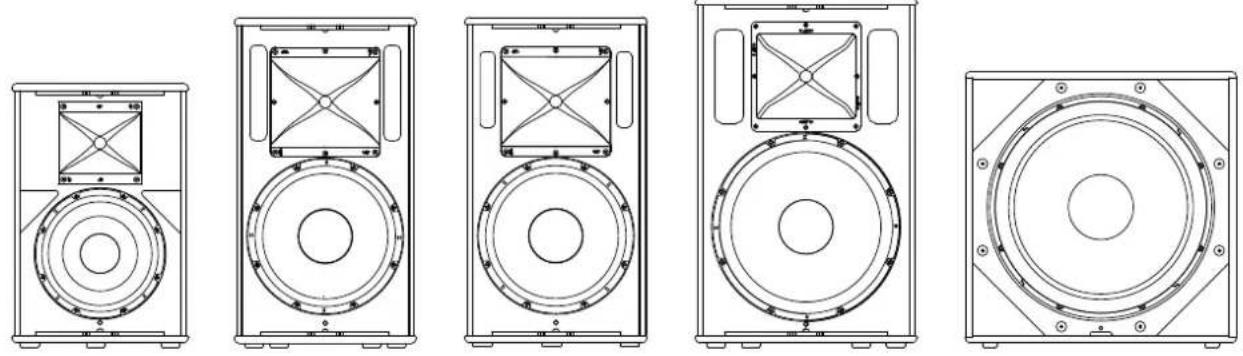

LINEAR 7
L7 110 XAL7 112 FA L7 112 XAL7 115FA L7 118 Sub A
Benvenuti nella famiglia HK Audio!
Grazie per aver scelto un prodotto di marca concepito e fabbricato nella sua casa secondo i nostri metricolosi criteri di qualità.
Anche se siete un utente esperto di sistemi di sonorizzazione -questo prodotto vi off rira alcuni aspetti che saranno nuovi per voi. Per quosto vi preghiarno di non ignorare quello manuale e di conservarlo in un luogo sicuro per averlo sempre a disposizione.
Vi auguriamo il migliorie suono in qualsiasi situazione!
Il vostro team HK Audio
Note: Forti campi elettromagnetic o scariche elettrostatiche possono disturbare la funzione del prodotto. In questo caso, basta spegnere e riaccendere il prodotto per farlo funzionare nuovamente. Se questo non aiura a solvere il problema, dovete allontanare il dispositivo dalla sorgente di disturbo.
Garanzia
Il modo più veloce e confortevole: la registrazione online sul nostro除去 www.hkaudio.com.
http://warranty.hkaudio.com
La registrazione é valida soltanto se avviene su internet ed entro 30 giorni alla data d'acquisto.
HK Audio
Technischer Service (servizio tecnico)
Postfach 1509
66595 St. Wendel, Germania
Fax:+496851905100
1 Generale
Contenuto della fornitura
Alla ricezione dei diffusori LINEAR 7 verificate che il contento della confezione sia integro. La fornitura include il manuale di istruzioni e un cavo di rete Powercon.
2 Collegamenti ed elementi di controllo

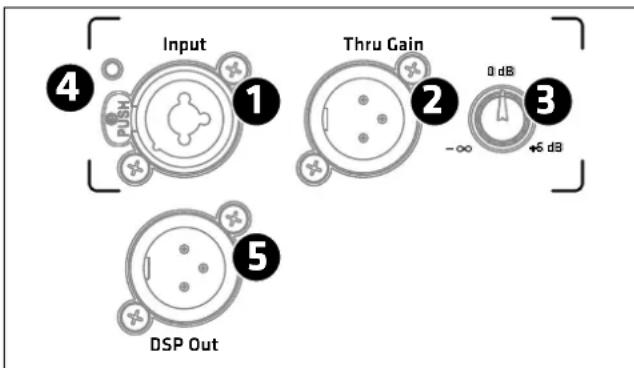

ModellI7XA/FA

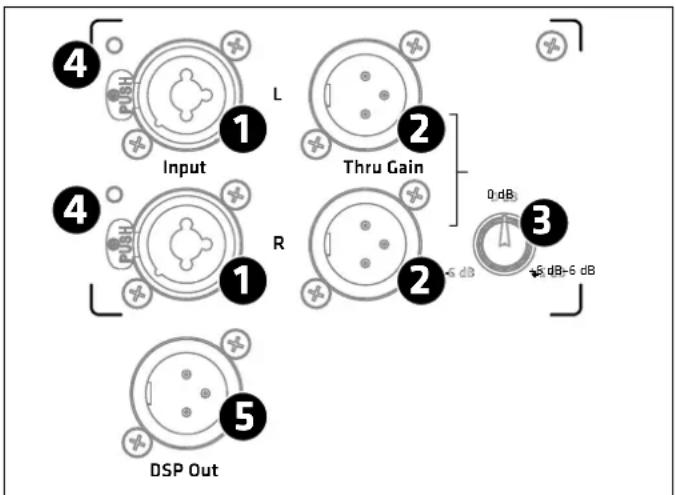

Modello L7 118 Sub A
1 Input
Presa combinata XLR/jack, ingresso simmetrico per segnale analogico.
- I modelli L7 XAFA dispongono di un canale di ingresso.
Il subwoofer L7 118 Sub A è dotato di due ingressi separati per il segnale sinistro e destro. I due canali sono equivalenti e vengono sommati nel preamplifi catore, di conseguenza nel funzionamento in mono non ha importanza quale canale viene collegato.
2 Thru
Uscita XLR simmetrica (due per il subwoofer), parallela alla presa di ingressso, per un bypass dei segnali d'ingresso collegati all'Input, independente-mente dal fatto che l'elettronica sa attivata o meno.
3 Gain
Il controlled Gain regola la preamplifi cazione del segnale in ingresso collegato all'Input.
- nei modelli XA/FA -∞ (Mute) fi no a +6 dB
- nel preamplifi catore stereo del modello L7 118 Sub A il controlo regola entrambi i canali, in quello caso l'intervallo di regolazione è tra -6 e +6 dB La posizione mezzogiorno del controllo (centerclick) corrisponde in entrambi i casi a 0 dB.
Note: Anything non infuiisce sul segnale collegato al DSP Out.
4 Spia LED Input/Limiter
Questa spia LED si illumina di verde quando viene collegato un segnale all'Input - e di rosso se il limiter è attivo o se l'ingresso è saturò. Un breve lampegliare rosso della spia indica i peak di segnale trattati dal limiter. Se il led si illumina permanentemente in rosso, occorre ridurre il livello del segnale.
DSPOut
Presa XLR per l'uscita dei segnali analogi in ingresso (immessi atraverso l'ingresso Input) o per l'uscita di uno dei segnali audio immessi atraverso la rete (Audio-Streaming* tramite Milan™, un protocollo di rete audio digitale basato su AVB). In entrambi i casi il segnale cui è sere elaborato con un DSP interno.
In tal modo il DSP Out rappresenta un'interfaccia di rete per l'integrazione di un diff usore attivo aggiuntivo (originariamente non predisporto per la connessione in rete) e può essere utilizzatoanche come interfaccia audio per trasmettere i segnali inviati via Audio-Streaming* al difff usore LINEAR 7, a ulteriori diff usori per via analogica, ad es. a subwoofer attivi della series LINEAR SUB.
Nella confi gurazione di fabbrica il DSP Out è collegato al segnale di ingressore non elaborato, indipendentemente alla Preset selezionato e alla posizione del controllo Gain.

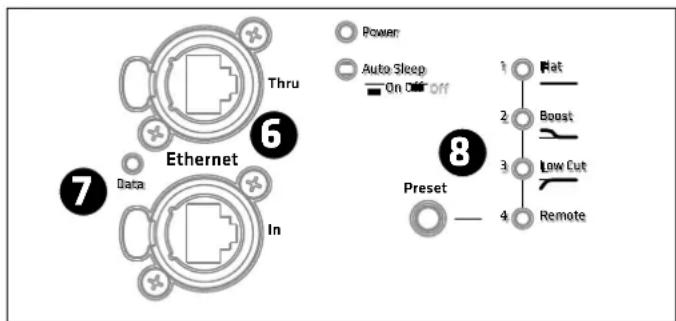

6 Ethernet In /Thru
Le due prese Ethercon servono per l'integrazione in una rete. Sono compatibili con le spine RJ45 ed Ethercon (NE8 MX, NE8 MX6, NE8 MC). Utilizzate la presa Ethernet Thru per un bypass del segnale di rete.
Utilizzate sempre un cavo S/STP o S/FTP per la protezione contro le interfe- renze elettromagnetic. Consiglio l'utilizzo di cavi CATG. L'integrazione in una rete, le funzioni del controllo a distance e l'utilizzo di Audio-Streaming* sono descritte in un manuale di istruzioni separato, a disponizione nell'area download di LINEAR 7 su www.hkaudio.com. Potete trovare una breve descrizione delle funzioni DSP in Preset.
7 Data
Questo indicatore LED si illumina di arancione quando i dati passano atraverso la presa di rete.
Preset
Il selettore Preset permette di consulfare le impostazioni di fabbrica e le preimpostazioni utente confi gurabili tramite il software remoto DSP CONTROL. Premendo una volta il selettore potete scorrere i preset da 1 a 4. L'utilizzo delle preimpostazioni utente (4 Remote) è descritto in un manuale di istruzionieparato, a disposizione nell'area download di LINEAR 7 su www.hkaudio.com.
Panorama delle presezioni:
| L7 110 XAL7 112 XAL7 112 FA L7 115 FA L7 118 Sub A | |||||
| 1 Flat Flat Flat Flat Front | |||||
| 2 Monitor Monitor Boost | Boost Cardioid 1 | ||||
| 3 Low Cut | Low Cut | Low Cut | Low Cut | Low Cut | Cardioid 2 |
| 4 Remote (consultazione delle impostazioni salvatetramite il software remoto DSP Control di HK Audio) | |||||
Le preimpostazioni di fabbrica dei modelli L7 XA/FA:
| Flat risposta | in frequenza lineare su tutto l'intervalle di riproduz- zione |
| Monitor otti | nizzato per l'utilizzo come monitor da palco in posizione orizzontale, corregge la riproduzione eccessiva della gamma Bassatramite la riduzione del livello del segnale |
| Boost | accentua all'occorrenza la gamma dei bassi, ad esempio nell'impio come apparecchio stand-alone perché subwoofer |
| Low Cut | Abbassamento della gamma dei bassi, ottimizzato per l'utilizzo come satellte in collegamento con l'L7 118 Sub A. |

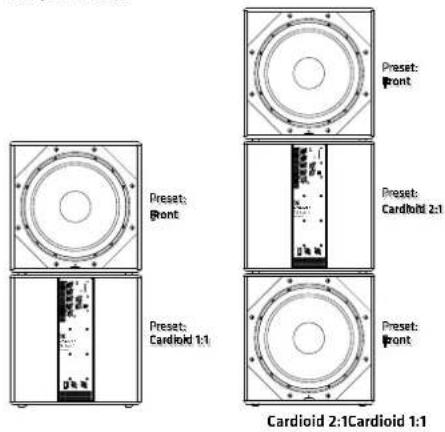

Le preimpostazioni di fabbrica dell'L7 118 Sub A:
| Front | per l'utilizzo standardanche come subwoofer orientato in avanti |
| Cardioid 1:1 | per l'utilizzo come cardioide con un L7 118 Sub A orientato in avanti (vedereanchescapitolo 4.2) |
| Cardioid 2:1 | per l'utilizzo come cardioide con due L7 118 Sub A orientati in avanti (vedereanchapitolo 4.2) |
Le preimpostazioni di fabbrica da 1 a 3 influiscono solo sull'altoparlante, non sul DSP-Out.
Note: nella rete con il software remoto DSP CONTROL collegato, il DSP-Out -anche se utilizzato con le preimpostazioni di fabbrica da 1 a 3 -puo essere configurato indipendentemente da queste ultime. Potete scopire di più sul manuale di istruzioni separato per DSP CONTROL, disponibile nell'area download dei prodotti LINEAR 7 su www.hkaudio.com.
Preimpostazioni remote:
| Remote Qui | è possibile consultare le preimpostazioni utente sia per il diffusore che per il DSP-Out, salvatetramite DSP CONTROL. Durantequesta operazione il diffusore nondeve essere collegato al software remoto. |
Nella confi Gurazione di fabbrica le preimpostazioni remote corrispondono alle preimpostazione di fabbrica 1 (Flat/Front).
Le funzioni DSP a disposizione con il software remoto DSP CONTROL che possono essere salvate come preimpostazioni utente sono:
EQ a 10 bande parametrico con caratteristiche fi ltri selezionabili per banda di frequenza, Filtro passa-alto e Filtr passa-basso con caratteristiche fi ltri selezionabili singolarmente, Limiter, Delay, Polarità, Livello, Mute.
I parametri possono essere confi gurati indipendente per l'altoparlante e per il DSP-Out.

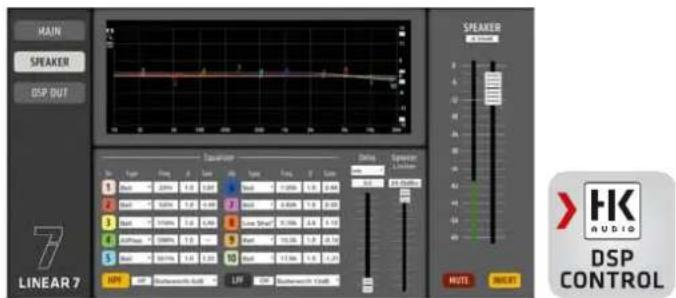

Screenshot del software remote DSP CONTROL, disponible gratuitemente nell'area download dei prodotti LINEAR 7 su www.hkaudio.com. I parametri per "Speaker" e "DSP Out" sono specifici, ma posso essere escorengurati indipendenteamento grazie alla dopbia potenza DSP.

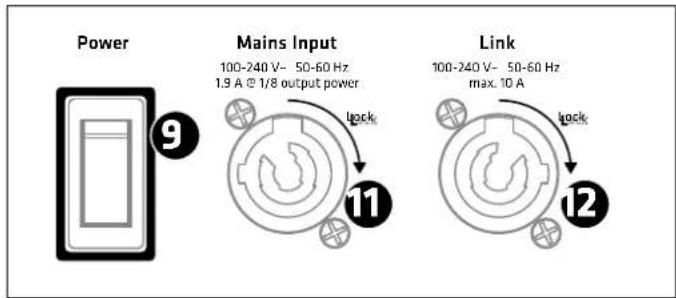

Power
L'interruttore di rete è dotato di un interrottore a levetta. Nella posizione Power l'electronica è accesa, perché nelto stato spento l'élettronica è completamente separata alla rete. L'interruttore di rete non infiisce sulla presa Powercon-Link (a tale proposito Vedereanche 12).
Spia LED Power
Non appena I'eletronica riceve tensione, questa spi LED si illumina di verde.
Mains Input
Il cavo di alimentazione è dotato di una presa Powercon, un apposto cavo di rete è incluso nella fornitura. Prestate attenzione ad innestare e bloccare il cavo Powercon premendo e girando in senso orario. Per sbloccarlo, tirate il dispositivo di blocco della spina Powercon in direzione del cavo e girate in senso antiorario.
Link (solo L7 118 Sub A)
Tramite quello ingresso possono essere collegati alla tensione di rete fina a tre ulteriori diffusori LINEAR 7. Questa presa è collegata direttamente al Mains e non viene infi uenzata dall'interruttore di alimentazione. Trasmette corrente non appena l'ingresso Mains è collegato a un cavo sotto tensione. Prestate attenzione che gli appearechi da collegare siano spenti prima di collegarli aQLTQa.
Auto Sleep
Con questo interrottre può essere attivata o disattivata la funzione di risparmio energetico Auto Sleep. Come preimpostazione di fabbrica la funzione Auto Sleep è attiva (tasto premuto). Questa funzione fa entrare l'electronica in modalità Auto Sleep se nell'arco di 4,5 ore non viene collegato Nessun segnale, né viene trasmenso alcun datotramite le prese di rete, né viene azionato alcun pulsante o interrottore. La riattivazione del diffusore è possibile solo spegnendo e riaccendendo l'interruttore di rete o collegando un segnale audio analogico ad un ingressso.
Attenzione: l'attivazionetramite le prese di rete non è possibile.
La disattivazione della funzione Auto Sleep è possibile solo premendo nuovamente l'interruttore (spostandolochio in posizione non premuta).

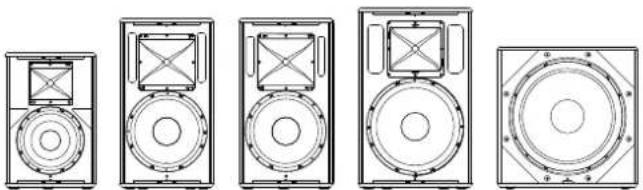

3 Panorama dei diversi modelli di LINEAR 7
L7110XA L7112FAL7112XA L7115FA7118 Sub A
La série LINEAR 7 è costituita da quattro satelliti e un subwoofer: L7 110 XA, L7 112 XA, L7 112 FA, L7 115 FA e L7 118 Sub A. I modelli multifunzione L7 110 XA e L7 112 XA, grazie alla forma del cabinet con inclinazione a 30^ integrata, sono adatti per l'utilizzo come monitor da palco. I modelli Fullrange L7 112 FA e L7 115 FA, grazie alla grande dimensione dei loro cabinet, off rono una maggiore pressione sonora nella gamma dei bassi.
Tutti i modelli XA e FA sono dotati di trombe girevoli. L'angolo di dispersione di anni diff usore è ottimizzato a seconda dell'utilizzo principale. Il diff usore da 10^ L7 110 XA è dotato di una tromba girevole ad ampia dispersione (80 × 60^ ) per una dispersione omogenea in prossimità del diff usore stesso, la tromba dei diffusori da 12^ L7 112 XA/FA offre un angolo di dispersione medio ( 70^ × 50^ ), nel diff usore da 15^ L7 115 FA la tromba girevole è più stretta, con un angolo di dispersione di 60^ × 40^ , per permettere portate più elevate.
Le trombe non devono essere ruotate perché utensili; sono infatti meno adatte per adattamenti regolari,essoando state concepite per ottimizzare un diff usore per il suo utilizzo principale.
Suggerimento: se si utilizza il monitor in posizione orizzontale su un palco, non occorre ruotare la tromba. Anzi è unvantaggio sfruttare per la posizione orizzontale lo stretto angolo di dispersione, ideato per l'uso in verticale. In tal modo si minimizza la zona di sovrapposizione dei monitor svantaggiati e il rischio di feedback più essere diminuito con un orientamento più preciso.
4 Posizionamento
4.1 I modelli XA/FA
I satelliti LINEAR 7 possono essere sovrapposti ai subwoofer, montati su stativi o supporti distanziatori, installati con supporti per il montaggio suparete, o montati in sospensione con gli apposi iti accessori.
Posizionamento con DuoTilt 3/7
Per raggiungere una copertura ottimale, tutti i satelliti sono dotati del DuoTilt 3/7 di HK Audio, una speciale fl angia per stativi di 35 mm e supporti distanziatori che permette angoli di inclinazione di -3° e -7°. Per mantenere il baricentro ideale del diff usore sullo stativo, il DuoTilt 3/7 va posizionato vicino al baffli e.

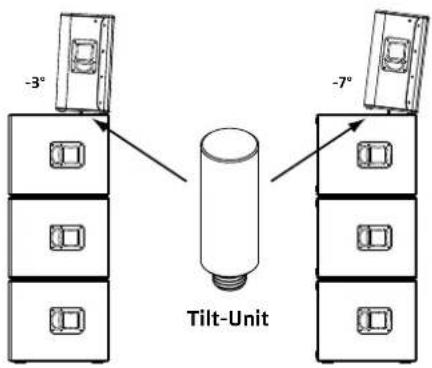

Posizionamento con la Tilt Unit
Per inclinare i satelliti posizionati direttamente sui subwoofer, HK Audio off re come accessorio la Tilt Unit, che viene avvitata come un supporto distanziatore nella filettatura M20 dell'L7 118 Sub A / L7 118 Sub BA. In tal modo i due angoli di inclinazione -3^ e -7^ del DuoTilt divertano utilizzabili ancche nella confi gurazione con i diff usori imilati e la Tilt Unit garantisce che i satelliti non si muovano.
Attenzione! Se usate ilsystema come stack alla Tilt-Unit dovete assicurare i satelliti, per esempio con una cinghia di fi ssaggio.
Informazioni generali sulla configurazione con gli stativi
Nota! Verifi cate che gli appearecchi siano disposti in sicurezza e presta te attenzione alle indicazioni del produttore sul carico massimo degli stativi.
Attenzione!
- Posso nso essereutilizzati solamente stativi la cui stabilita sa garantita. Lo stativo deve essere stato progettato appositamente per il peso del diff u-sore.L'altezza massima dello stativo deve essere stabilita in modo tale da evitare che la combinazione di stativo e diff usore lo ribaltino. Qesto vale per il posizionamento su una superfi cie piana orizzontale.
- Inoltre per un posizionamento su una superfi cie irregolare o inclinata occorre fare attenzione che la stabilità sia assicurata o tramite lo zavorramento dei piedi dello stativo con pesi appropriati oppure tramite ulteriori misure di sicurezza.
- L'utilizzo con altri dispositivi cui portare a instabilità che, a sua volta, cui causare lesioni.

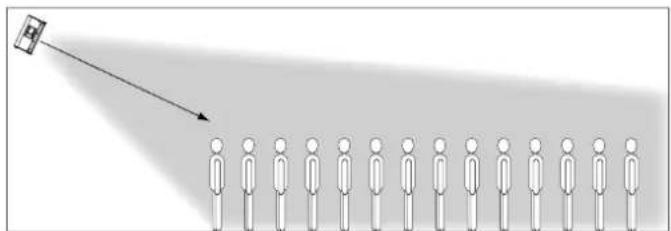

Sospensione:
Tutti i modelli XA e FA possono essere montati in sospensione tramite i puncti da rigging (cavi d'acciaio o catene collegate al punto da anticoraggio AP-8) o con le apposite staff e.
Per il montaggio delle staff e di sospensione HK Audio TB-45N e TB-45NQ (modello Q smontabile con chiusure a sgancio rapido), i modelli FA off rono punti di avvitamento resistenti nelle maniglie a incasso laterali (filettatura 4 × 5 ~mm ). I modelli XA, le cui inclinations integrale del monitor non presentano maniglie a incasso, sono dotati di speciali punti di montaggio inforzati (filelettatura 2 × 8 ~mm ) per l'avvitamento della staffa di sospensione HK Audio TB-28N. Le istruzioni per il montaggio sono fornite insieme alle staffe e di sospensione.

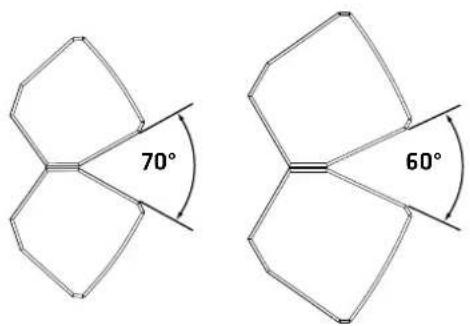

Installazione a "cluster":
L7112FA L7115FA
I cabinet dei LINEAR 7 FA sono dotati di pareti laterali angolate per facilitare l'installazione a cluster.
4.2 L7 118 Sub A
L'L'118 Sub À più essere principamente utilizzato come agli altri subwoofer a emissione diretta. Per l'utilizzo come cardioide occorre, tuttavia, fare attenzione che i bassi non siano disposti uno accanto all'alto, bensi uno sopra all'alto, e che vengano tenuti ad almeno un metro di distanza delle pareti.
L'utilizzo come cardioide precede due modalità di confi gurazione: cardioide 1:1 e cardioide 2:1 - la segunte illustrazione在哪 la vista frontale (visuale dal pubblico).
Il preset corrispondente è selezionabile sul retro dell'L7 118 Sub A, vedere anche capitolo 2, Preset;
In entrambi casa la pressione sonora posteriore viene abbassata fi no a 34 dB,mente quella anteriore aumenta di 2 dB.
Quando è adatta una configurazione a cardioïde?
Mentre le frequenze medie e alte possono essere diff use in modo mirato, le frequenze basse si propagatedo seguito una forma sferica. Cio porta spesso a uno sgradevole effeccso di bassi sopra e diaetro al palco. Inoltre, sempre più frequentlymente l'organizzatore fornisce disponzioni precise sulla diff usione sonora. ad es, per te tendostrutture nei centri citta. Per atteneri a tali disponzioni nel modulo più effici cace possibile, è possible utilizzato, nella gamma dei bassi, la disponizione a cardioide (eliminazione delle Frequenze diff use posteriormente). Di consegenza I'L7 118 Sub A risponde sua dal punto di vista meccanico, che del set di fi Itri a disponizione, alle esigenze di realizzazione di confi gurazione a cardioide in maniera simplice e velocce.
5 Esempi di problema
5.1 Confi gurazione comeistema stereo 2.1
Grazie ai preamplifi catori stereo integrati nell'L7 118 Sub A, è possible realizzare in modo pratico unsystema 2.1 in cui entrambi i canali (sinistro e destro) vengono immessi nell'L7 118 Sub A e il segnale viene involtrato ai satelliti tramite le prese Thru dell'L7 118 Sub A stesso. In quello caso il complemento ideale sono gli L7 110 XAd ampia emissione.
Presets:
| Satelliti Low Cut |
| L7 118 Sub A Front |
Per garantire un suono il più possible omogeneo, il subwoofer dovrebbe essere posizionato in mezzo ai due satelliti.
5.2 Conflguratione con supporti distanziatori
Invece di posizionare i satelliti sugli stativi, è possible avvitare un supporto distanziatore con una filettatura M20 nella fl angia M20 dell'L7 118 Sub A.
Presets:
| Satelliti Low Cut | |
| L7 118 Sub A Front |
5.3 Confi gurazione con subwoofer impliti
Tre L7 118 Sub A uno sull'altro raggiungono un'altezza di circa 1,65 m. In quello caso i satelliti possono essere posizionati sopra i subwoofer.
Presets:
| Satelliti Low Cut |
| L7 118 Sub A Front |
5.4 Confi gurazione a cardioide 1:1
Sistema a cardioide con supporto distanziatore - i subwoofer inferiori sono orientati posteriormente.
Presets:
| Satelliti Low Cut | |
| L7 118 Sub A - superiore Front | |
| L7 118 Sub A - inferiore Cardioid 1:1 | |
5.5 Conflurazione a cardioide 2:1
Configurazione a cardioide full stack - i subwoofer centrali sono orientati posteriormente.
Presets:
| Satelliti Low Cut | |
| L7 118 Sub A - superiore Front | |
| L7 118 Sub A - centrale Cardioid 2:1 | |
| L7 118 Sub A - inferiore Front | |
A partire da pag. 42 trovate diversi esempi dettagliati di montaggio e cabaggio per l'utilizzo dei nostri sistemi LINEAR 7.
6 Accessori opzionali HK Audio
Per i modelli XA/FA, HK Audio off re fodere protettive per la pioggia, adatte anche come custodie per il trasporto e contro gli spruzzi d'acqua (durante l'utilizzo). Sono inoltre disponibili apposite staff e di sospensione per il montaggio dei diff usori. Ulteriori informazioni sono disponibili su www.hkaudio. com nelle pagine prodotto di LINEAR 7.
Per un sicuro trasporto del L7 118 Sub A, HK Audio vi off re una custodia di protezione e una robusta copertura del panello di controllo (RPP) che protege l'electronica contro spruzzi e rende impossibili manipolazioni non autorizzate quando in regime cardiode. Il subwoofer disponeanche di punti di montaggio su cui è possible montare ruote per il trasporto. Ulteriori informazioni sono disponibili su www.hkaudio.com nelle pagine prodotto di LINEAR 7.
7 Caratteristiche tecniche
| Modello L7 110 XAL7 112 XAL7 L7 115 FA L7 118 Sub A | |||||
| Max. SPL @ 10% THD 126 dB half space(70 Hz - 12 kHz medio) | 128 dB half space(70 Hz - 12 kHz medio) | 128 dB half space(70 Hz - 12 kHz medio) | 129 dB half space(70 Hz - 12 kHz medio) | 129 dB half space(42 Hz - 100 Hz medio) | |
| Max. SPL peak @ 10% THD 129 dB half space 131 dB half space 131 dB half space 134 dB half space 131 dB half space | half space 134 dB half space 131 dB half space 134 dB half space 131 dB half space 134 dB half space 131 dB half space 134 dB half space 131 dB half space 134 dB half space 131 dB half space 134 dB half space 131 dB half space 134 dB half space 131 dB half space 134 dB half space 131 dB half space | half space 134 dB half space 131 dB half space 134 dB half space 131 dB half space 134 dB half space 131 dB half space 134 dB half space 131 dB half space 134 dB half space 131 dB half space 1,3 | half space | - | |
| Risposta in frequence +/-3 dB 70 Hz - 19 kHz 67 Hz - 19 kHz 64 Hz - 19 kHz 57 Hz - 19 kHz 42 Hz - X-Dover | |||||
| Risposta in frequence -10 dB | 65 Hz - 19 kHz | 62 Hz - 19 kHz | 55 Hz - 20 kHz | 54 Hz - 19 kHz | 38 Hz - X-Over |
| Rendimento amplificatore (Potenza di picco) | 2000 Watt | 2000 Watt | 2000 Watt | 2000 Watt | 2000 Watt |
| Tipo d' amplificatore | Class D - Blamped | Class D - Blamped | Class D - Blamped | Class D - Blamped | Class D |
| Altoparlante bassi | - | - | - | - | 1x 18" con bobina 4" |
| Altoparlanti bassi / medi | 1x 10" con bobina 2,5" | 1x 12" con bobina 2,5" | 1x 12" con bobina 2,5" | 1x 15" con bobina 3" | - |
| Driver acuti | 1" con bobina 1,4" | 1" con bobina 1,7" | 1" con bobina 1,7" | 1" con bobina 1,7" | - |
| Caratteristica della tromba | 80° x 60° tromba-CD, girabile | 70° x 50° tromba-CD, girabile | 70° x 50° tromba-CD, girabile | 60° x 40° tromba-CD, girabile | - |
| Frequenza di separazione attiva | 2 kHz FIR X-Overcon 60 dB/ottava | 1,6 kHz FIR X-Overcon 60 dB/ottava | 1,6 kHz FIR X-Overcon 60 dB/ottava | 1,5 kHz FIR X-Overcon 60 dB/ottava | - |
| Max. livello d'ingresso | +20 dBu | +20 dBu | +20 dBu | +20 dBu | +20 dBu |
| Collegamenti analogici | 1x presa combinata XLR-In(simm.), 1x XLR Thru (simm.) | 1x presa combinata XLR-In(simm.), 1x XLR Thru (simm.) | 1x presa combinata XLR-In(simm.), 1x XLR Thru (simm.) | 1x presa combinata XLR-In(simm.), 1x XLR Thru (simm.) | 2x presa combinata XLR-In (simm.), 2x XLR Thru (simm.) |
| DSP Out | 1x XLR | 1x XLR | 1x XLR | 1x XLR | 1x XLR |
| Collegamento di rete | Ethercon RJ45, 1x In, 1x Thru | Ethercon RJ45, 1x In, 1x Thru | Ethercon RJ45, 1x In, 1x Thru | Ethercon RJ45, 1x In, 1x Thru | Ethercon RJ45, 1x In, 1x Thru |
| Preset dei filtri | Flat, Monitor, Low Cut, Remote | Flat, Monitor, Low Cut,Remote | Flat, Boost, Low Cut,Remote | Flat, Boost, Low Cut, Remote | Front, Cardioid 1:1, Cardioid 2:1,Remote |
| Software remoto | HK Audio DSP CONTROL(Windows, Mac OS) | HK Audio DSP CONTROL(Windows, Mac OS) | HK Audio DSP CONTROL(Windows, Mac OS) | HK Audio DSP CONTROL(Windows, Mac OS) | HK Audio DSP CONTROL(Windows, Mac OS) |
| Funzioni DSP | EQ a 10 bande parametrico con caratteristica filtrati variabili,Filtro passa-alto, Filtrato passa-basso,Polarità, Livello, Delay,Limiter, Mute | EQ a 10 bande parametrico con caratteristica filtrati variabili, Filtrato passa-alto,Filtro passa-basso, Polarià,Livello, Delay, Limiter, Mute | EQ a 10 bande parametrico con caratteristica filtrati variabili, Filtrato passa-alto,Filtro passa-basso, Polarià,Livello, Delay, Limiter, Mute | EQ a 10 bande parametrico con caratteristica filtrati variabili, Filtrato passa-alto, Filtrato passa-basso, Polarià,Livello, Delay, Limiter, Mute | EQ a 10 bande parametrico con caratteristica filtrati variabili, Filtrato passa-alto, Filtrato passa-basso, Polarià,Livello, Delay, Limiter, Mute |
| Frequenza di campionamento | 96 kHz | 96 kHz | 96 kHz | 96 kHz | 96 kHz |
| Tempo di latenzaistema | <2,6 ms | <2,6 ms | <2,6 ms | <2,6 ms | <2,6 ms |
| Alimentazione | 1x Powercon NAC3 In,100-240 V | 1x Powercon NAC3 In,100-240 V | 1x Powercon NAC3 In,100-240 V | 1x Powercon NAC3 In,100-240 V | 1x Powercon NAC3 In,1x Powercon NAC3 Thru, 100-240 V |
| Assorbimento di potenza | 1 A / 100-240 V consumenofergimento nominale conformella normativa EN 62368-1 | 1 A / 100-240 V consumenofergimento nominale conformella normativa EN 62368-1 | 1 A / 100-240 V consumenofergimento nominale conformella normativa EN 62368-1 | 1 A / 100-240 V consumenofergimento nominale conformella normativa EN 62368-1. | 1,9 A / 100-240 V consumenofergimento nominale conformella normativa EN 62368-1 |
| Angolazione di clustering | - | - | 70° | 60° | - |
| Angolo di installatione | 30° | 30° | - | - | - |
| Flangia di supporto | DuoTilt 3" /7" | DuoTilt 3" /7" | DuoTilt 3" /7" | DuoTilt 3" /7" | 1x M20 |
| Punti da rigging | 5x M8 (AP-8) | 5x M8 (AP-8) | 4x M8 (AP-8) | 3x M8 (AP-8) | - |
| Manici | 2x SingleGrip | 1x MultiGrip, 1x SingleGrip | 2x MultiGrip | 2x MultiGrip | 2x MultiGrip |
| Custodia | Ibrida (compensato in betulla/MDF) | Ibrida (compensato in betulla/MDF) | Ibrida (compensato in betulla/MDF) | Ibrida (compensato in betulla/MDF) | Compensato in betulla |
| Griglia frontale | Griglia in metallo 2 mm conplastico espansso speciale | Griglia in metallo 2 mm conplastico espansso speciale | Griglia in metallo 2 mm conplastico espansso speciale | Griglia in metallo 2 mm conplastico espansso speciale | Griglia in metallo 2 mm conplastico espansso speciale |
| Superficie | Smalto acrilico, zero | Smalto acrilico, zero | Smalto acrilico, zero | Smalto acrilico, zero | Smalto acrilico, zero |
| Dimensioni (L x A x P) | 36 x 54 x 31 cm14-11/64 x 21-1/4 x 12-13/64" | 37 x 67 x 31 cm14-9/16 x 26-3/8 x 12-13/64" | 37 x 67 x 37 cm14-9/16 x 26-3/8 x 14-9/16" | 45 x 71 x 45 cm17-23/32 x 27-61/64 x 17-23/32" | 55 x 56 x 69 cm21-21/32 x 22-3/64 x 27-11/64" |
| Peso | 17 kg / 37,5 lbs | 21 kg / 46,3 lbs | 23 kg / 50,7 lbs | 32 kg / 70,5 lbs | 41 kg / 90,4 lbs |
1. Confi gurazione standard analogica
per l'utilizzo con segnale audio analogico -enza software remoto DSP CONTROL
- Espanol
per l'utilizzo con DSP CONTROL via Ethernet e segnale audio analogico
- Espanol
per l'integrazione di diff usori attivi non predisposti per la connessione in rete (qui ad es. L SUB 2000) e l'utilizzo con segnale audio analogico e DSP CONTROL: Il DSP-Out ha la funzione di interfaccia per inoltrare il segnale elaborato con il DSP per via analogica
