Butterfly 505700 - Schädlingsbekämpfung MO-EL - Kostenlose Bedienungsanleitung

Produkttyp	Schädlingsbekämpfung für fliegende Insekten
Marke	MO-EL
Modell	Butterfly 505700 (Art. 700)
UV-A-Lampen	2 x 15 W
Stromverbrauch	40 W
Schutzart	IP55
Hauptmaterial	Aluminium und bruchsicheres Plexiglas (PMMA)
Maximale Abdeckung	Bis zu 320 m²
Gewicht	2,5 kg
Abmessungen (L x B x H)	112 x 435 x 400 mm
Abmessungen des Klebepapiers	345 x 170 mm
Installationstyp	Wandmontage oder Deckenaufhängung (Art. 700)
Außeneinsatz	Ja, dank Schutzart IP55
Fangmethode	Anlockung durch UV-A und Kleben auf Klebepapier
Reinigung	Reinigen Sie mit einem nicht korrosiven Reinigungsmittel beim Papierwechsel
Austausch des Klebepapiers	Mindestens einmal pro Woche
Austausch der Lampen	Einmal jährlich empfohlen
Sicherheitsabstand	Augen oder Haut nicht weniger als 1 Meter von den UV-A entfernt aussetzen
Konformität	HACCP-Richtlinien, Niederspannungsrichtlinie 2006/95/EG, EMV 2004/108/EG
Einsatz in Lebensmittelbereichen	Ja, geeignet für Lebensmittelproduktionsumgebungen

Häufig gestellte Fragen - Butterfly 505700 MO-EL

Wie installiere ich das Butterfly 505700 Gerät?

Das Gerät kann an der Wand montiert (Art. 700 und 701) oder an der Decke aufgehängt werden (nur Art. 700). Für die Wandmontage verwenden Sie zwei Haken-Dübel (Abb. 1-2-7). Für die Decke verwenden Sie die mitgelieferten Ketten und Haken (Abb. 5). Stellen Sie sicher, dass die Halterung fest ist und keine Kabel oder Rohre dahinter verlaufen. Das Gerät sollte in etwa 2 Meter Höhe installiert werden, entfernt von Fenstern.

Kann ich dieses Gerät im Freien verwenden?

Ja, dank der Schutzart IP55, die vor Wasserstrahlen und Staub schützt. Das Gerät kann im Freien, auch in sehr feuchten Umgebungen, verwendet werden. Achten Sie darauf, dass der Stecker geeignet ist.

Wie wird das Klebepapier ausgetauscht?

Ziehen Sie zunächst den Netzstecker. Entfernen Sie das alte Papier vorsichtig durch Ablösen. Entfernen Sie die Schutzfolie vom neuen Klebepapier und setzen Sie es leicht gebogen in die vorgesehene Aufnahme ein (Abb. 6). Vermeiden Sie, das Papier auf die Lampenabdeckung zu kleben. Wechseln Sie das Papier mindestens einmal pro Woche oder häufiger, wenn die Umgebung schmutzig ist.

Wie oft müssen die UV-A-Lampen ausgetauscht werden?

Es wird empfohlen, die Lampen einmal jährlich auszutauschen, um eine optimale Wirksamkeit zu gewährleisten. Auch wenn sie noch leuchten, nimmt ihre UV-A-Strahlung mit der Zeit ab.

Ist das Gerät gefährlich für Kinder oder Tiere?

UV-A-Strahlen können für Augen und Haut in weniger als 1 Meter Entfernung schädlich sein. Lassen Sie Kinder oder uninformierte Personen nicht in die Nähe. Das Gerät muss außerhalb der Reichweite installiert werden. Kinder über 8 Jahre dürfen es unter Aufsicht benutzen. Haustiere werden nicht angezogen und sind aus der Ferne nicht gefährdet.

Wie reinige ich das Gerät?

Ziehen Sie vor der Reinigung den Netzstecker. Verwenden Sie ein nicht korrosives Reinigungsmittel, das für Lebensmittelbereiche geeignet ist. Reinigen Sie die Lampen mit einem weichen, mit Reinigungsmittel getränkten Tuch, ohne den Kunststoffschutz zu zerkratzen. Führen Sie bei jedem Wechsel des Klebepapiers eine allgemeine Reinigung durch.

Was ist die maximale Abdeckung des Geräts?

Das Modell 505700 (Art. 700) deckt bis zu 320 m² ab. Diese Fläche kann je nach Raumkonfiguration und Befallsgrad variieren. Für beste Ergebnisse installieren Sie das Gerät in 2 Metern Höhe, entfernt von Fenstern.

Kann ich das Gerät in einer professionellen Küche verwenden?

Ja, das Gerät entspricht den HACCP-Richtlinien (Risikoanalyse) und eignet sich für Lebensmittelproduktionsumgebungen. Seine Aluminiumstruktur und Schutzart IP55 machen es leicht zu reinigen und feuchtigkeitsbeständig.

Was tun bei einer Störung oder Fehlfunktion?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Bringen Sie es zu einem autorisierten Mo-El Kundendienstzentrum oder kontaktieren Sie Ihren Händler. Versuchen Sie nicht, es selbst ohne Originalteile zu reparieren. Reparaturen müssen von Fachleuten mit Originalersatzteilen durchgeführt werden.

Zieht das Gerät Insekten von außen an?

Um zu vermeiden, dass Insekten von außen angelockt werden, installieren Sie das Gerät entfernt von Fenstern und im am stärksten frequentierten Bereich des Raumes. Die UV-A-Lampen locken fliegende Insekten in einem begrenzten Wirkungsbereich an. Wenn es in der Nähe eines Fensters installiert wird, kann es die von außen anziehen.

BEDIENUNGSANLEITUNG Butterfly 505700 MO-EL

ELEKTRISCHE INSEKTENVERNICHTER ALS KLEBENDES PAPIER

505.700 MO-BUTTERFLY 505.701 MO-FLY

USE AND MAINTENANCE

EMPLOI ET ENTRETION

GEBRAUCH UND WARTUNG

CE

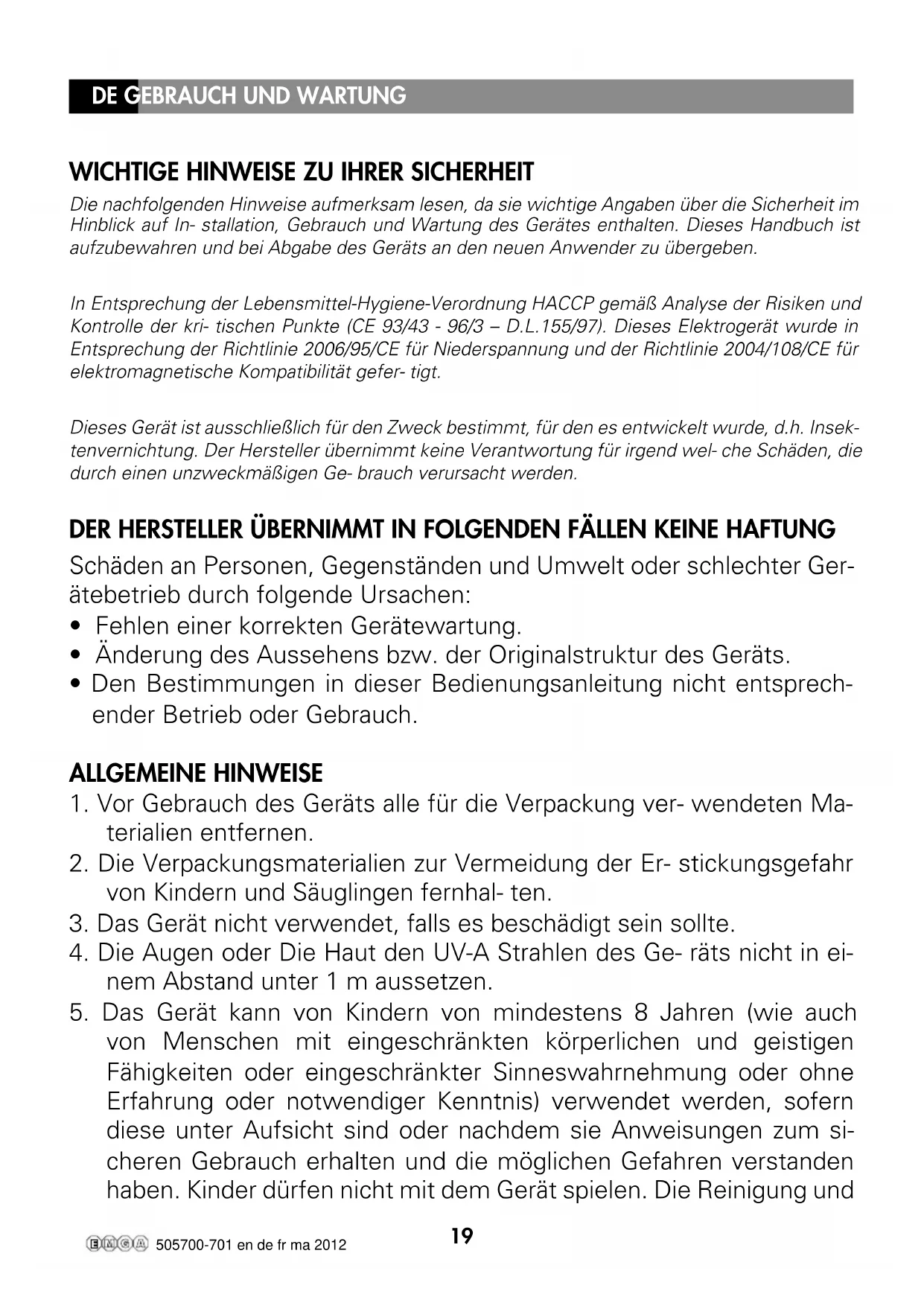

WICHTIGE HINWEISE ZU IHRER SICHERHEIT

Die nachfolgenden Hinweise aufmerksam lesen, da sie wichtige Angaben über die Sicherheit im Hinblick auf In-stallation, Gebrauch und Wartung des Gerätes enthalten. Dieses Handbuch ist aufzubewahren und bei Abgabe des Geräts an den neuen Anwender zu übergeben.

In Entspruchung der Lebensmittel-Hygiene-Verordnung HACCP gemäß Analyse der Risiken und Kontrolle der kri-tischen Punkte (CE 93/43 - 96/3 - D.L.155/97). Dieses Elektrogerät wurde in Entspruchung der Richtlinie 2006/95/CE für Niederspannung und der Richtlinie 2004/108/CE für elektron magnetische Kompatibilität gefer-tigt.

Dieses Gerät ist ausschließlich für den Zweck bestimmt, für den es entwickelt wurde, d.h. Insektenvernichtung. Der Hersteller übernimmt keine Verantwortung für irgend wel- che Schäden, die durch einen unzweckmäßigen Ge- brauch verursacht werden.

DER HERSTELLER ÜBERNIMMT IN FOLGENDEN FällEN KEINE HAFTUNG

Schaden an Personen, Gegenständen und Umwelt oder schlechter Gerätebetrieb durch folgende Ursachen:

• Fehlen einer korrekten Gerätewartung.
• Änderung des Aussehens bzw. der Originalstruktur des Geräts.
• Den Bestimmungen in dieser Bedienungsanleitung nicht entsprechender Betrieb oder Gebrauch.

ALLGEMEINE HINWEISE

1. Vor Gebrauch des Geräts alle für die Verpackung ver- wendeten Materialien entfernen.
2. Die Verpackungsmaterialien zur Vermeidung der Er-stickungsgefahr von Kindern und Säuglingen fernhal- ten.
3. Das Gerät nicht verwendet, falls es beschädigt sein sollte.
4. Die Augen oder Die Haut den UV-A Strahlen des Ge- rats nicht in einem Abstand unter 1 m aussetzen.
5. Das Gerät kann von Kindern von mindestens 8 Jahren (wie auch von Menschen mit eingeschränkten körperlichen und geistigen Fähigkeiten oder eingeschränkter Sinneswahrnehmung oder ohne Erfahrung oder notwendiger Kenntnis) verwendet werden, sofern diese unter Aufsicht sind oder nachdem sie Anweisungen zum sicheren Gebrauch erhalten und die möglichen Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät speilen. Die Reinigung und

Wartung muss durch den Benutzer durchgeführt werden und nicht durch unbeaufsichtigte Kinder.

1. Den Strom nicht einschalten, falls entflammbare Ma- terialien, Flüssigkeiten oder Gase vorhanden sind.
2. Das Gerät nicht mit nassen Händen oder Füssen verwenden.
3. Das Gerät nicht verwenden, falls das Stromkabel oder der Stecker beschädigt sind.
4. Das Stromkabel von Wärmequellen fernhalten.
5. Keine Adapter oder Vielfachsteckdosen verwenden.
6. Den Stecker aus der Steckdoseziehen, wenn das Gerät nicht verwendet wird.
7. Beim Herausziehen des Steckers aus der Steckdose nicht am Kabelziehen, sondern direkt den Stecker er-greifen.
8. Das Gerät auf Möbel oder Konsolen stellen bzw. an die Decke oder Wand hangen.
9. Vor jedem Wartungseingriff immer erst den Steckerziehen.
10. Keinerlei Flüssigkeit, Gas oder entflammbares Material auf Gerät geeßen bzw. Streuen.
11. Das Gerät dürfen nicht in Heuställen, Ställen oder ähnlichen Räumen verwendet werden.
12. Verwenden Sie das Gerät nicht mit defektem / be- schädigtem Stromkabel oder Stecker. In diesen Fall geben Sie das Gerätitte zu ihrem Handler oder an das zuständige Kundendienstzentrum.
13. Kontrollieren Sie in regelmäßigen Abständen das Ge- rat auf Defekte.
14. Sollte das Gerät gar nicht oder nur teilweise funktiö-nieren, wenden Sie sich an Ihr zuständiges Kunden- dienstzentrum Mo-El und verlangen Sie die Verwen-dung von Original Ersatzteilen.

TECHNISCHE DATEN
		700 701
Lampen UV-A		2x15W
Energieverbrauch		40W
Schutzart		P55
Material		Alluminium-Plexiglass
Reichweite		Bis zu 320m2 Bis	zu 100m2
Gewicht		2.5 Kg 2.2 Kg
Maße	Länge 112 mm 400 mm
	Breite	435 mm 147 mm
	Höhe	400 mm 135 mm
Maße Klebepapier	Länge	345 mm
	Breite	170 mm

Der Hersteller besteht sich vor, die o.g. technischen Daten ohne Vorankündigung zu verändern

HAUPTMERKMALE

• Struktur: Aluminium. Geeignet zur Anwendung in Um-gebungen, in denen Lebensmittel verarbeitet werden.
• Hülle: Plexiglas (PMMA), welches für die UV-A Strah- lung der Leuchten durchlüssig ist. Es ist unzerbrech- lich, so dass die Umgebung nicht kontaminiert wird, falls die Lampen zerbrechen.
  Schutzgrad: IP55 bedeutet, dass alle elektrischen Be- standteile des Geräts versiegelt sind und damit die Anwendung innerhalb und außerhalb auch in Umgebungen mit hohem Feuch- tigkeitsgrad möglich ist.

ARBEITSWEISE

Die spezielle UVA Lampe sorgt dafür, dass alle fliegenden Insekten angelockt werden. Wenn die Insekten sich der Lampe nähern, werden sie sich am Klebepapier kleben, das als Ersatzteil beliefiert wird.

Das Gerät bietet das Monitoring und die Vernichtung aller fliegenden Insektenarten der Umgebung.

INSTALLATION

Die Geräte 700 und 701lässt sich an die Wand montieren (Abb. 1-2-7)
- Das Art.700 lassst sich an die Decke hangen (Abb. 5).

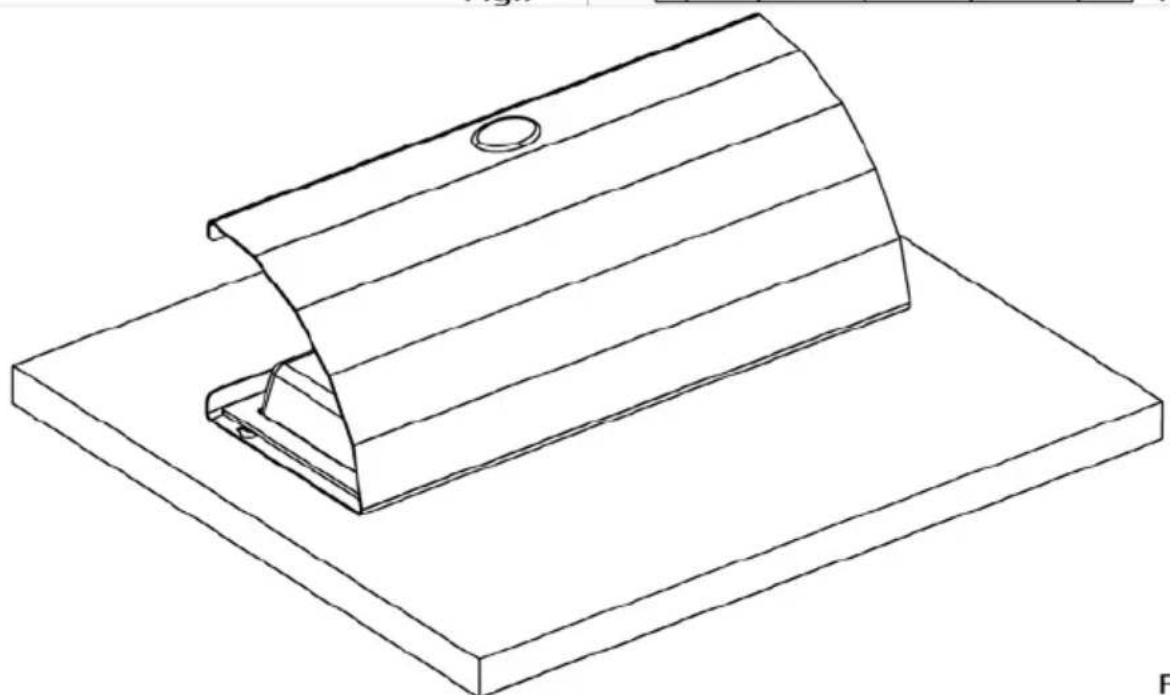

- Das Art.701 lässt sich auf flachen Oberflächen installieren (Abb. 9).

Eine Steckdose muss sich in der Nähe befinden.

Das Gerät sollte vorzugsweise in einer Höhe von ca. 2 m und im dunkelsten Bereich des Raums,weit vom Fenster entfernt,positioniert werden. So kann es bereits im Raum vorhandene Insekten vernichten, ohne durch sein Licht den Eintritt weiterer von draußen zu begünstigen.Fur die Befestigung an der Wand sind zwei Dübel mit Haken zu verwenden.

Das Art.700 lassst sich in zwei verschiedene Positionen an der Wand installieren: Mit den Leuchten und dem Kle-bepapier zur Wand oder ins Rauminnere gerichtet. (Abb. 1 und 2). Im ersten Fall sind die auf dem Papier festkle-benden Insekten außer Sichteweite, noch die Leuchten haben eine geringere Reichweite, während im zweiten Fall die volle Reichweite der Leuchten genutzt wird, was aber den Anblick der auf dem Papier festklebenden Insekten mit sich bringt. Es empfieht sich, das Gerät in öffentlichen Räumen oder in Umgebungen, in denen asthetische Ge-sichtspunkte eine Rolle spielen, mit den Leuchten zur Wand gerichtet zu befestigen. Ansonsten wird empfohlen, das Gerät an der Decke, oder, mit den Leuchten nach dem Inn den des Raums gerichtet, an der Wand zu installmenten, um von der maximalen Reichweite zu profitieren.

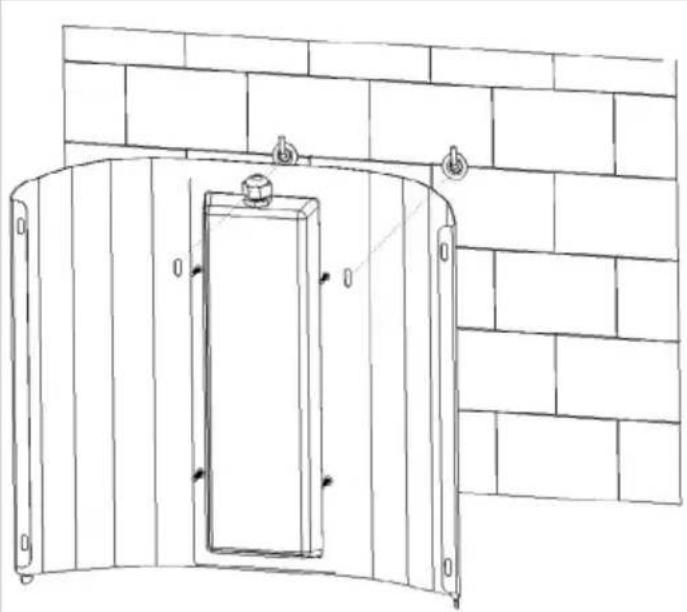

INSTALLATION AN DER WAND (ART.700-701)

Die Wand sollte frei von Hindernissen sein, um die einfache Entfernung des Klebepapiers und Reinigung des Geräts zu gestatten.

Vergewissern Sie sich, dass hinter der Wand, an der Sie das Gerät befestigen möchten, keine elektrischen Leitun-gen oder Wasserrohre verlaufen.

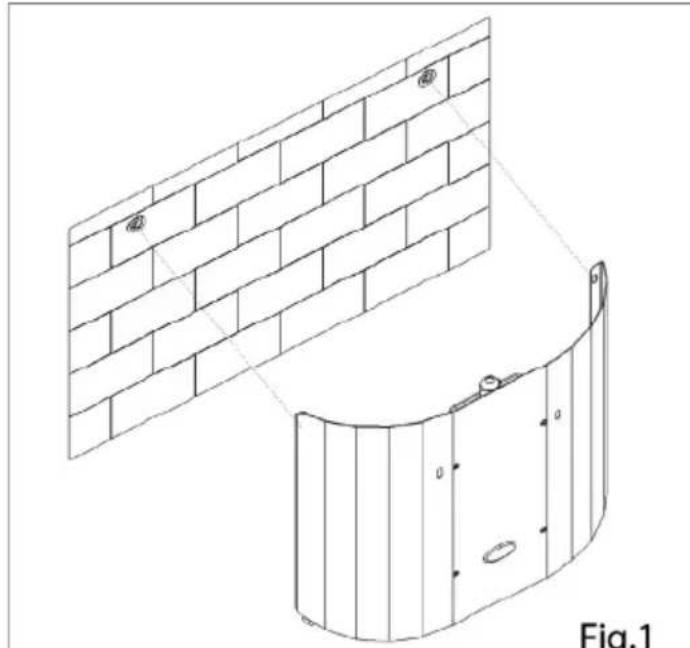

• Entscheiden Sie unter Berücksichtigung oben ge-nannter Erwägungen, ob das Art.700 gemäß Abb. 1 oder 2 montiert werden soll.

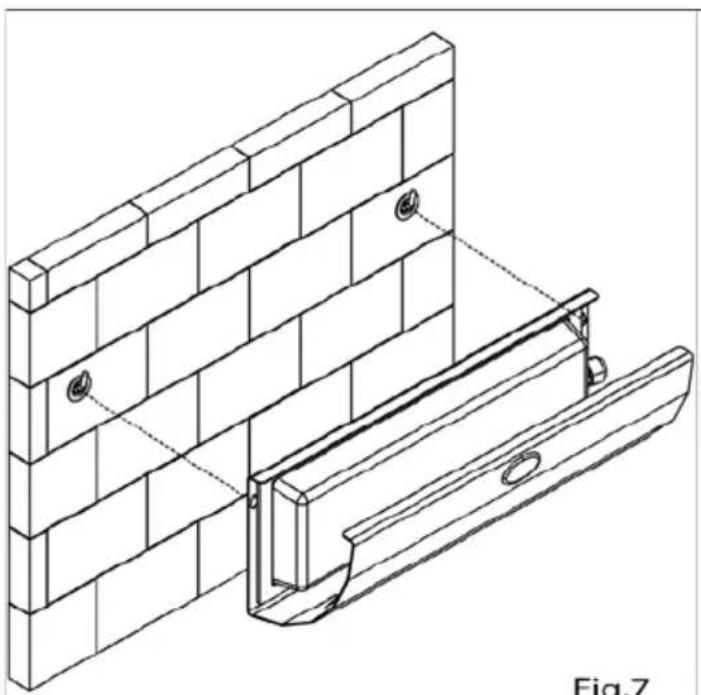

  Montier das art.701 wie in Abb. 7

Nutzen Sie einen Bohrer, der dem Durchmesser des Dü-bels ent-

spricht, bohren Sie zwei Löscher in die Wand und stecken Sie die Dübel in die Löscher.

Schrauben Sie die Haken fest und hangen Sie das Gerät mithilfe der passenden Ölen auf, wie in Abb. 1 und 2 dar-gestellt.

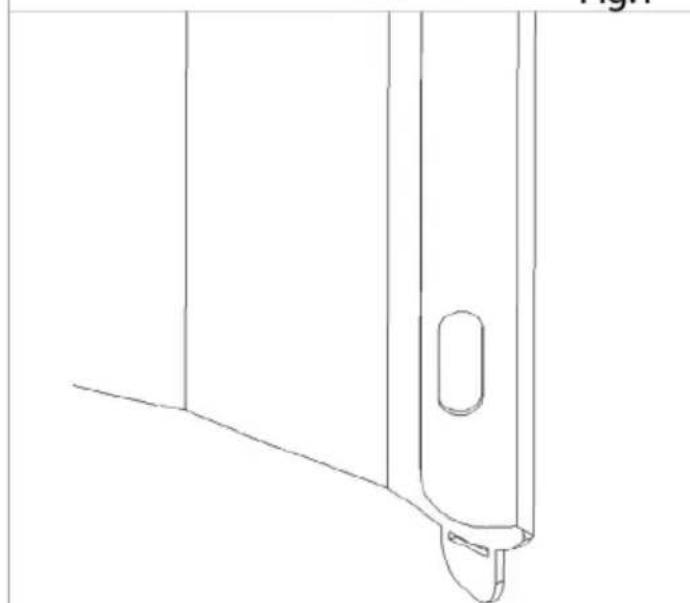

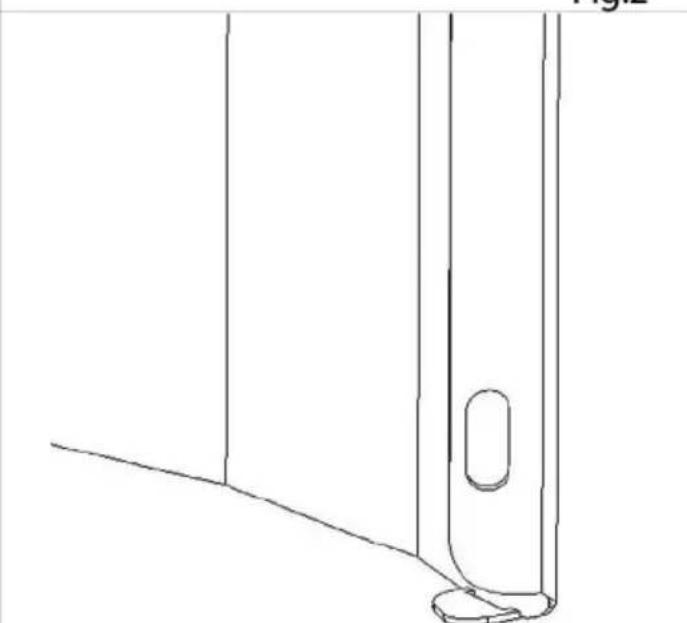

Um das Klebepapier zu fixieren, empfeihlt es sich, die bei- den Überlappungen mit einer Zange unterhalb des Geräts zu falten, wie in Abb. 3 und 4 dargestellt.

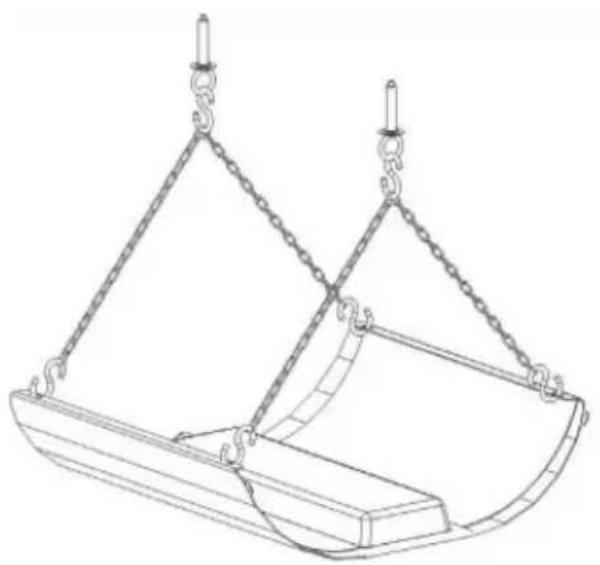

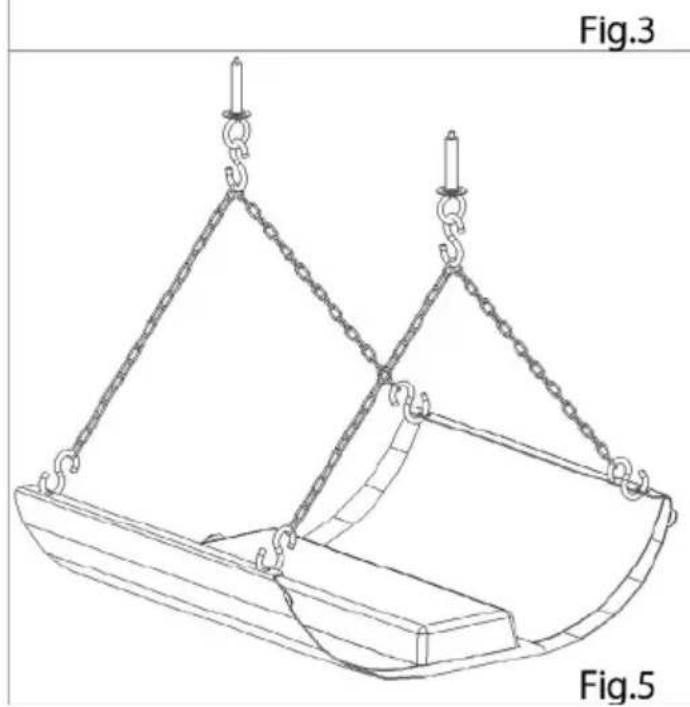

INSTALLATION AN DER DECKE (ART.700)

Um das Gerät an der Decke zu befestigen, werden die mitgelieferten zwei Ketten und sechs Haken verwendet (Abb. 5). Juda Kette muss an den Ölmen mit zwei Haken abgesichert werden, während der dritte Haken benötigt wird, um das Gerät an einer eingedübten Ringschraube oder an einer anderen passenden Halterung aufzuhängen. Wenn Sie Ringschrauben verwenden, vergewissern Sie sich, dass die Decke stabil ist. Nutzen Sie einen Boh-rer, der dem Durchmesser des Dübel entspricht, bohren Sie zwei Löscher in die Decke und stecken Sie die Dübel in die Löscher. Hängen Sie das Gerät auf, indem Sie die Haken der Ket- ten durch die Ringe führen.

WARTUNG

Vergewissern Sie sich vor jeder Wartungs- oder Reini-gungsarbeit, dass das Gerät von der Stromsteckdose abgetrennt wurde. Bringen Sie das Gerät, falls es schlecht Funktioniert, zur{nachsten technischen Kundendienstelle oder zu ihrem Handler.

Das Klebepapier muss mindestens einmal pro Monat ausgewechselt werden oder auch öfter, falls der Raum voller Insekten oder besonderss schmutziger Insekten ist (Abb. 6 und 8).

Bei jeder Klebepapierauswechslung muss eine generelle Gerätereinigung erfolgen.

Hierzu ist ein Reinigungsmittel zu verwenden, das für den Einsatz in Räumen, in denen Speisen erzeugt werden, geeignet sein muss.

Nach vollendeter Reinigung ist anstelle des alten Klebepapiers ein neuen Klebepapier zu installieren.

Alle Wartungsarbeiten auf dem Boden ausfuhren, d.h. dass ein an der Wand oder an der Decke hängendes Gerät auf eine gerade Ebene wie z.B. ein Tisch zu stellen ist, damit alle Wartungsarbeiten ausgeführrt

werden können.

• Das Klebepapier regelmäßig mindestens einmal pro Monat auswechseln.
  Die Lampen und dasGPC in regelmäßigen Zeitabständen reinigen.
  Die Lampen sollen den einen besseren Gerätebetrieb jährlich ausgewechselt werden.

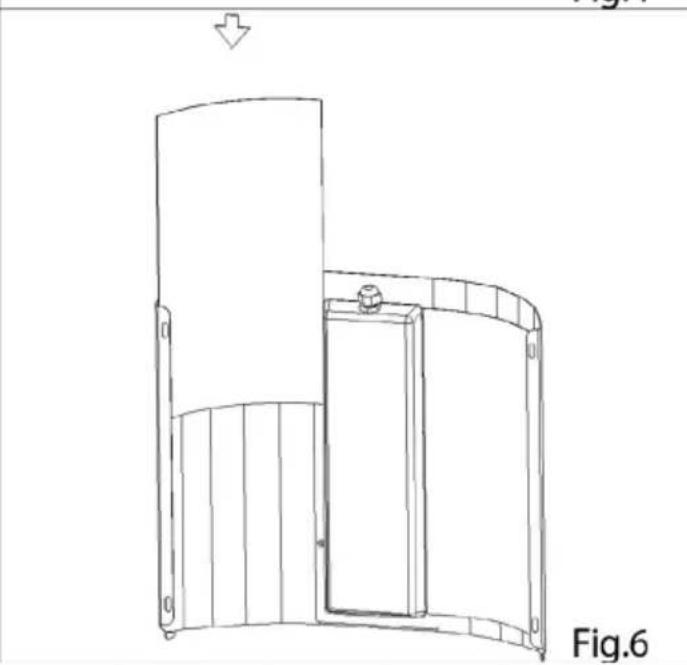

• Entfernen Sie den Schutzfilm vom Klebepapier, und legen Sie es an der darauf vorgesehenen Stelle, indem Sie es etwas knicken und vermeiden, dass es an den Leuchten festklebt. (Abb. 6).
• Falls das Klebepapier an den Lampen anklebt, sind diese mit einem weichen, mit einem nicht atzenden Reinigungsmittel durchtränkten Stofftuch zu reinigen. Vorsicht: Den Kunststoffschutz der Lampen damit nicht verkratzen!
  Die ausgesonderten bzw. bereits verwendeten Klebe-papiere sind in Entsprechung der am Installationsort des Geräts geltenden Vorschriften zu entsorgen.

TECHNISCHER KUNDENDIENST

Im Falle irgend welcher Fragen in Bezug auf Ihr Gerät, wenden Sie sichitte an ihren Handler. Im Falle von Defekten oder Störbetrieben, schalten Sie das Gerät aus und bringen bzw. senden Sie es an die{nachste Kundendienst- stelle Mo-EI.

Nur autorisierte technische Kundendienststellen, die Originalersatzteile verwenden, * dürfen Reparaturen durchfuh- ren.

Fig.9

Wichtige Information für den Benutzer zur umweltfreundlichen Entsorgung des Gerätes

DE ACHTUNG

Dieses Gerat entspricht der EG-Richtlinie 2002/96/EG.

Das Symbol mit der durchgestrichen Abfalltonne am Gerät bedeutet, dass das Gerät nach seiner Aussonderung nicht im Haushaltsmull entsorgt werden darf, sondern an einer Sammelstelle für Elektro- und Elektronikgeräte oder beim Kauf eines gleichwertigen Neugerätes beim Handler abzugegeben ist.

Der Benutzer hat Sorge zu tragen, dass das Gerät nach seiner Aussennderung an einer geeigneten Sammelstelle abgegeben wird. Ein Nichtbeachten dieser Vorschrift ist gemäß der geltenden Abfallordnung strafbar.

Das geeignete Sortieren von Abfall und nachfolgende Recyclen des aussortierten Gerätes zur Umweltverträglichen Entsorgungträgt zum Schutz von Umwelt und Gesundheit bei und dient der Wiederverwendung der recyclingfähigen Materialien, aus denen das Gerät besteht.

Für detailiertere Informationen bezüglich der verfügbaren Sammelsysteme wenden Sie sich an ihre ortliche Behörde oder an den Handler, bei dem Sie das Gerät gekauft haben.

Die Hersteller und Importeurekommen ihrer Verpflichtung zumumweltfreundlichen Recycling,Verarbeiten und Entsorgen sowohldirekt als auch durch Teilnahme aneinem Kollektivsystem nach.
