BEDIENUNGSANLEITUNG HCB 20K10 Kern

Regelmäßige Wartung und Instandhaltung

Logbook

Weitere Sprachversionen finden Sie online unter www.kern-sohn.com/manuals

1. Technische Daten 4
   1.1 Abmessungen 10
   1.1.1 HCB≤200kg 10
   1.1.2 HCB05T-3 11
   1.1.3 HCB 1T-3 12
   1.1.4 Modelle HCN 13
   1.1.5 Karabiner und Haken (Modelle HCB ≤ 200 kg und Modelle HCN) 14
2. Allgemeine Sicherheitshinweise 15
   2.1 Pflichtendes Betreibers 15
   2.2 Organisatorische Maßnahmen 15
   2.3 Umgebungsbedingungen 15
   2.4 Hinweise in der Betriebsanleitung beachten 16
   2.5 Bestimmungsgemäß Verwendung 16
   2.6 Sachwidrige Verwendung 16
   2.7 Gewährleistung 17
   2.8 Sicherheitsbewusstes Arbeitsen 17
   2.9 Prüfmittelüberwachung 17
   2.10 Kontrolle bei Übernahme 17
   2.11 Erstinbetriebnahme 17
   2.12 Außerbetriebnahme und Lagerung 17
3. Die Hängewaage auf einen Blick 18
   3.1 Übersicht 18
   3.2 Anzeigen- und Tastaturübersicht 21
   3.3 Aufkleber 22

4. Inbetriebnahme 23
   4.1 Auspacken 23
   4.2 Lieferumfang 23
   4.3 Überprüfung der Original-Abmessungen 24
   4.4 Batteriebetrieb 24

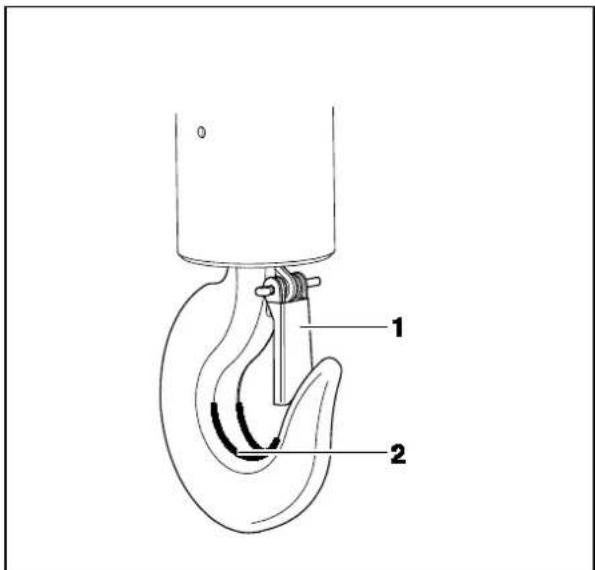

   4.5 Waage aufhängen 25

5. Bedienung 26
   5.1 Sicherheitshinweise 26

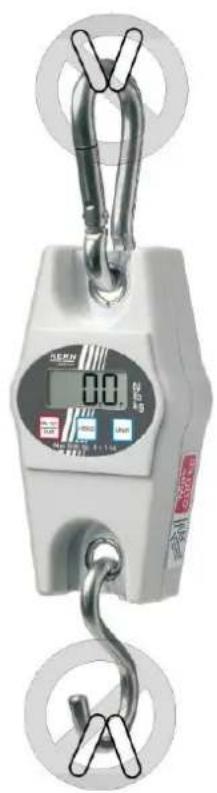

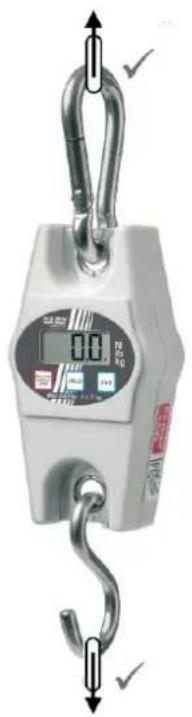

   5.2 Hängewaage beladen 27
   5.3 Ein-/Ausschalten 30

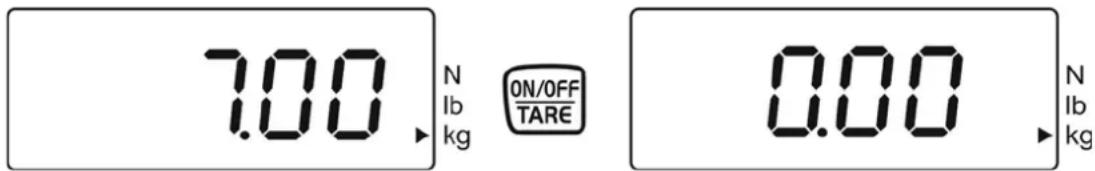

   5.4 Tarieren 30
   5.5 Wagen 30
   5.6 Wägeinheit umschalten 31
   5.7 Funktionen 31

6. Menu 33

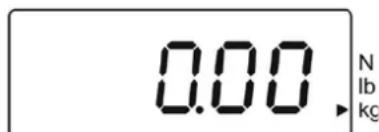

7. Justierung 34
8. Wartung, Reinigung und Entsorgung 35
   8.1 Reinigung und Entsorgung 35
   8.2 Regelmäßige Wartung und Instandhaltung 37
   8.3 Checklste „Regelmäßige Wartung", (s. Kap. 8.2) 39
9. Anhang 42
   9.1 Checklste „Erweiterte Wartung" (Generalüberprüfung) 42
   9.2 Lieste ,Ersatzteile und Reparaturen Sicherheitsrelevanter Teile" 43
10. Konformitätserklärung 44

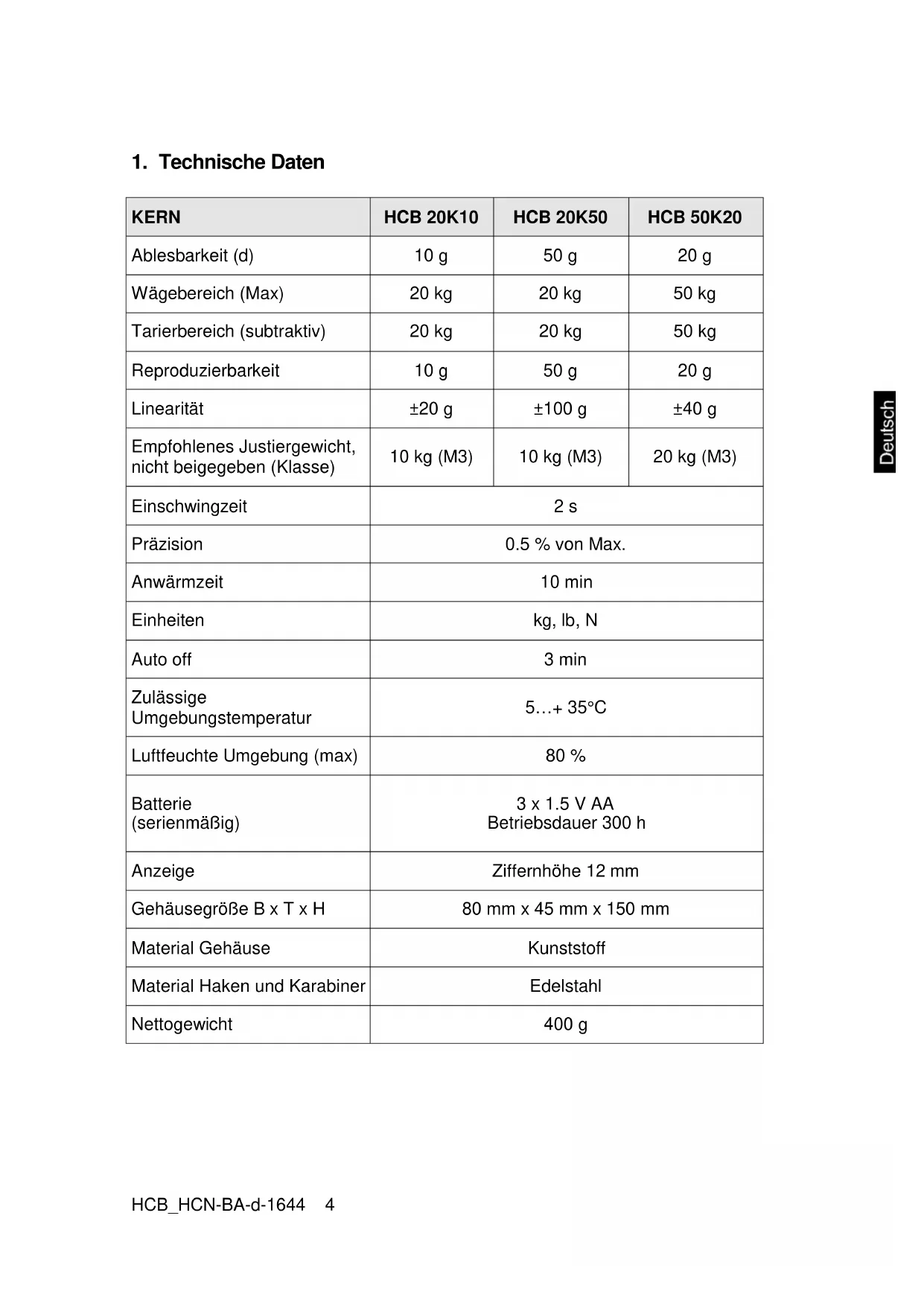

1. Technische Daten

KERN	HCB 20K10	HCB 20K50	HCB 50K20
Ablesbarkeit (d)	10 g	50 g	20 g
Wägebereich (Max)	20 kg	20 kg	50 kg
Tarierbereich (subtraktiv)	20 kg	20 kg	50 kg
Reproduzierbarkeit	10 g	50 g	20 g
Linearität	±20 g	±100 g	±40 g
Empfohlenes Justiergewicht, nicht beigegeben (Klasse)	10 kg (M3)	10 kg (M3)	20 kg (M3)
Einschwungzeit	2 s
Prätzision	0.5 % von Max.
Anwärmzeit	10 min
Einheiten	kg, lb, N
Auto off	3 min
Zulässige Umgebungstemperatur	5...+ 35°C
Luftfeuchte Umgebung (max)	80 %
Batterie (serienmäßig)	3 x 1.5 V AA Betriebsdauer 300 h
Anzeige	Ziffernhöhe 12 mm
Gehäusegroße B x T x H	80 mm x 45 mm x 150 mm
Material Gehäuse	Kunststoff
Material Haken und Karabiner	Edelstahl
Nettogewicht	400 g
KERN	HCB 50K100	HCB 99K50	HCB 100K200
Ablesbarkeit (d)	100 g	50 g	200 g
Wägebereich (Max)	50 kg	99 kg	100 kg
Tarierbereich (subtraktiv)	20 kg	20 kg	50 kg
Reproduzierbarkeit	100 g	50 g	200 g
Linearität	±200 g	±100 g	±400 g
Empfohlenes Justiergewicht, nicht beigegeben (Klasse)	20 kg (M3)	50 kg (M3)	50 kg (M3)
Einschwungzeit	2 s
Präzision	0.5 % von Max.
Anwärmzeit	10 min
Einheiten	kg, lb, N
Auto off	3 min
Zulässige Umgebungstemperatur	5...+35 °C
Luftfeuchte Umgebung (max)	80 %
Batterie (serienmäßig)	3 x 1.5 V AA Betriebsdauer 300 h
Anzeige	Ziffernhöhe 12 mm
Gehäusegroße B x T x H	80 mm x 45 mm x 150 mm
Material Gehäuse	Kunststoff
Material Haken und Karabiner	Edelstahl
Nettogewicht	400 g

KERN	HCB 200K100	HCB 200K500
Ablesbarkeit (d)	100 g	500 g
Wägebereich (Max)	200 kg	200 kg
Tarierbereich (subtraktiv)	200 kg	200 kg
Reproduzierbarkeit 100 g 500 g
Linearität ±200 g ±1000 g
Empfohlenes Justiergewicht, nicht beigegeben (Klasse)	100 kg (M3)	100 kg (M3)
Einschwingzeit 2 s
Präzision 0.5% von Max.
Anwärmzeit	10 min
Einheiten	kg, lb, N
Auto off	3 min
Zulässige Umgebungstemperatur	5...+35 °C
Luftfeuchte Umgebung (max)	80 %
Batterie (serienmäßig)	3 x 1.5 V AA Betriebsdauer 300 h
Anzeige	Ziffern Höhe 12 mm
Gehäusegroße B x T x H	80 mm x 45 mm x 150 mm
Material Gehäuse	Kunststoff
Material Haken und Karabiner	Edelstahl
Nettogewicht	400 g
KERN	HCB 0.5T-3	HCB 1T-3
Ablesbarkeit (d) 1 kg 2 kg
Wägebereich (Max)	500 kg	1000 kg
Tarierbereich (subtraktiv)	500 kg	1000 kg
Reproduzierbarkeit 1 kg 2 kg
Linearität ±2 kg ±4 kg
Empfohlenes Justiergewicht, nicht beigegeben (Klasse)	200 kg (M3) 500 kg (M3)
Einschwingzeit 2 s
Präzision 0.5 % von Max.
Anwärmzeit	10 min
Einheiten	kg, lb, N
Auto off	3 min
Zulässige Umgebungstemperatur	5...+35 °C
Luftfeuchte Umgebung (max)	80 %
Batterie (serienmäßig)	3 x 1.5 V AA Betriebsdauer 300 h
Anzeige	Ziffernhöhe 12 mm
Gehäusegroße B x T x H	80 mm x 45 mm x 150 mm	80 mm x 48 mm x 150 mm
Material Gehäuse	Kunststoff
Material Aufhängung	Edelstahl
Nettogewicht	350 g	520 g
KERN	HCN 20K50IP	HCN 50K100IP
Ablesbarkeit (d)	50 g	100 g
Wägebereich (Max)	20 kg	50 kg
Tarierbereich (subtraktiv)	20 kg	50 kg
Reproduzierbarkeit 50 g 100 g
Linearität ±100 g ±200 g
Empfohlenes Justiergewicht, nicht beigegeben (Klasse)	10 kg (M3)	50 kg (M3)
Einschwingzeit 2 s
Präzision	0.5 % von Max.
Anwärmzeit	10 min
Einheiten	kg, lb, N
Auto off	3 min
Zulässige Umgebungstemperatur	5...+35 °C
Luftfeuchte Umgebung (max)	80 %
Batterie (serienmäßig)	2 x 1.5 V AA Betriebsdauer 200 h
Anzeige	Ziffernhöhe 12 mm
Gehäusegroße B x T x H	95 mm x 55 mm x 175 mm
Material Gehäuse	Edelstahl
Material Haken und Karabiner	Edelstahl
Nettogewicht	800 g
Staub- und Spritzwasserschutz	IP 65
KERN	HCN 100K200IP	HCN 200K500IP
Ablesbarkeit (d) 200 g 500 g
Wägebereich (Max)	100 kg	200 kg
Tarierbereich (subtraktiv)	100 kg	200 kg
Reproduzierbarkeit	200 g	500 g
Linearität ±400 g ±1 kg
Empfohlenes Justiergewicht, nicht beigegeben (Klasse)	50 kg (M3)	100 kg (M3)
Einschwingzeit 2 s
Präzision 0.5 % von Max.
Anwärmzeit	10 min
Einheiten	kg, lb, N
Auto off	3 min
Zulässige Umgebungstemperatur	5...+35 °C
Luftfeuchte Umgebung (max)	80 %
Batterie (serienmäßig)	2 x 1.5 V AA Betriebsdauer 200 h
Anzeige	Ziffernhöhe 12 mm
Gehäusegroße B x T x H	95 mm x 55 mm x 175 mm
Material Gehäuse	Edelstahl
Material Haken und Karabiner	Edelstahl
Nettogewicht	800 g
Staub- und Spritzwasserschutz	IP 65

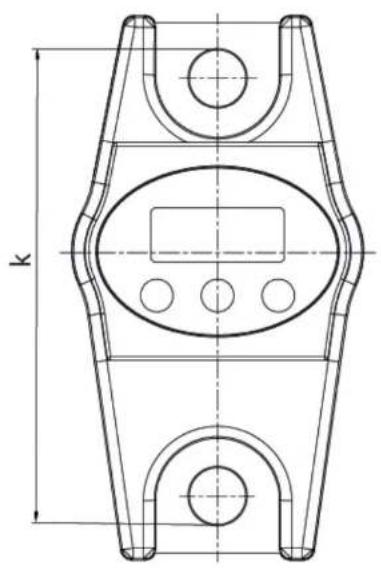

1.1 Abmessungen

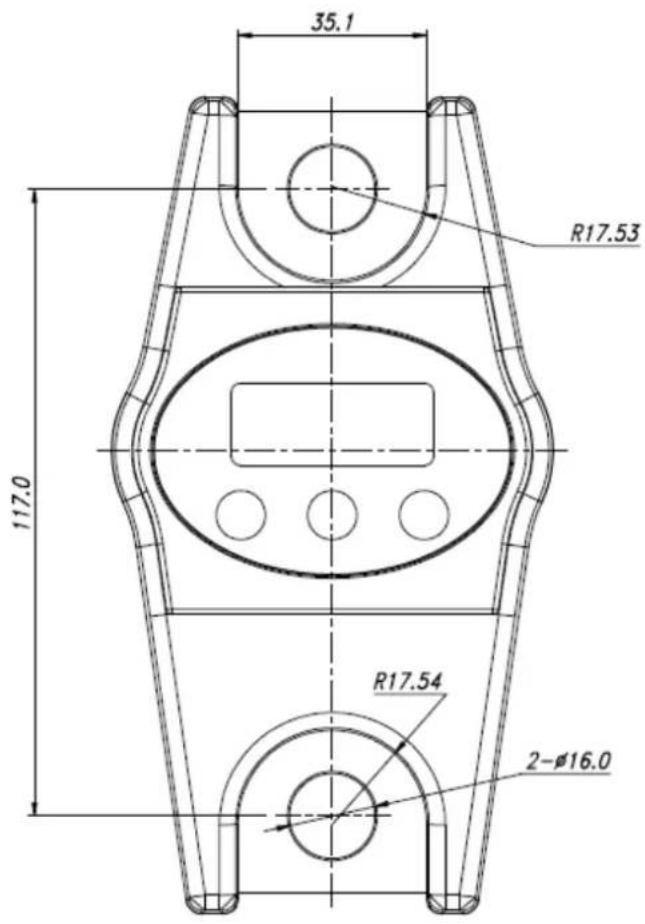

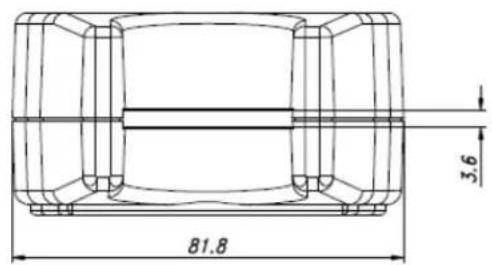

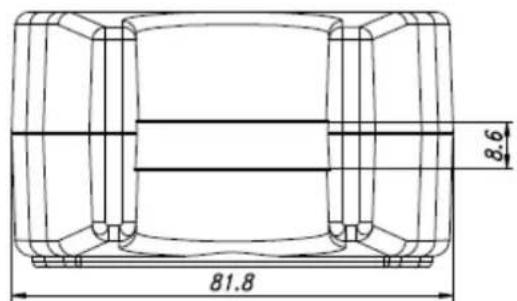

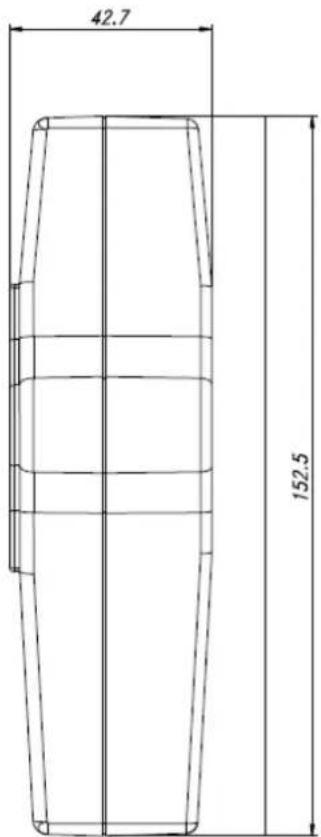

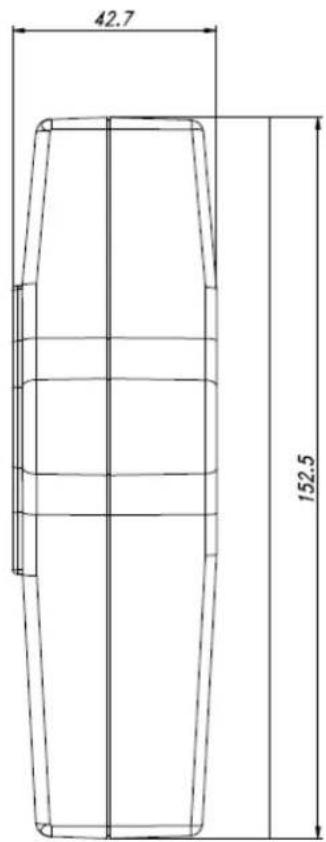

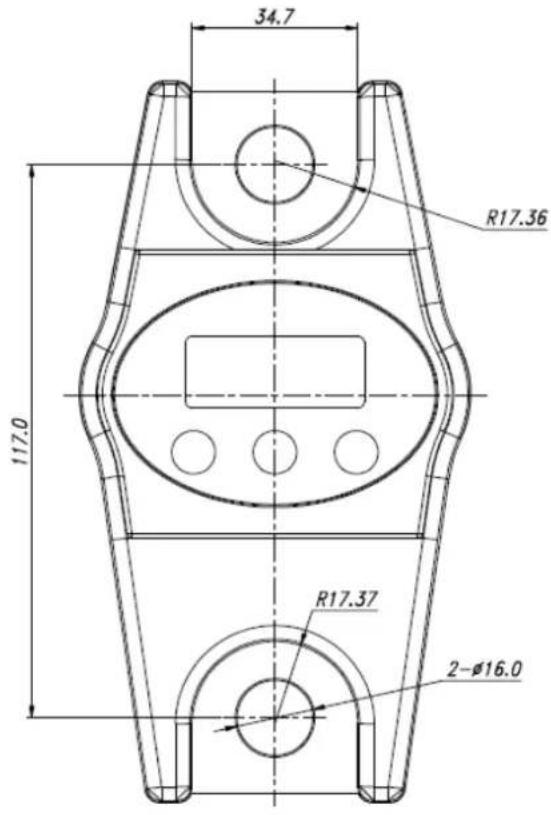

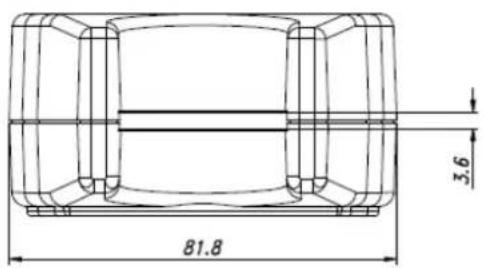

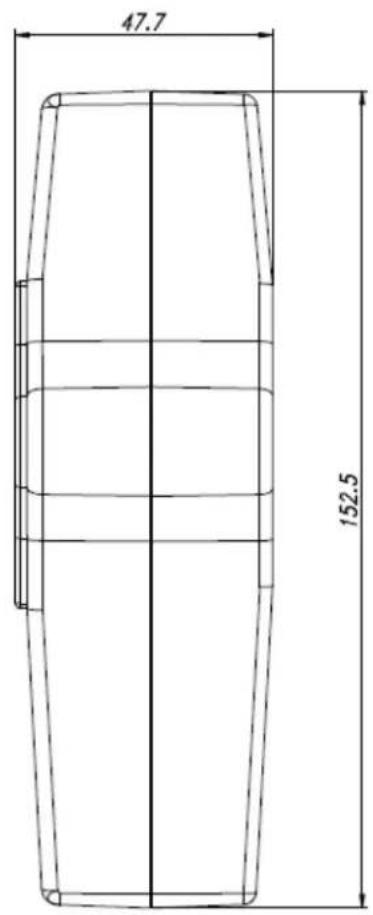

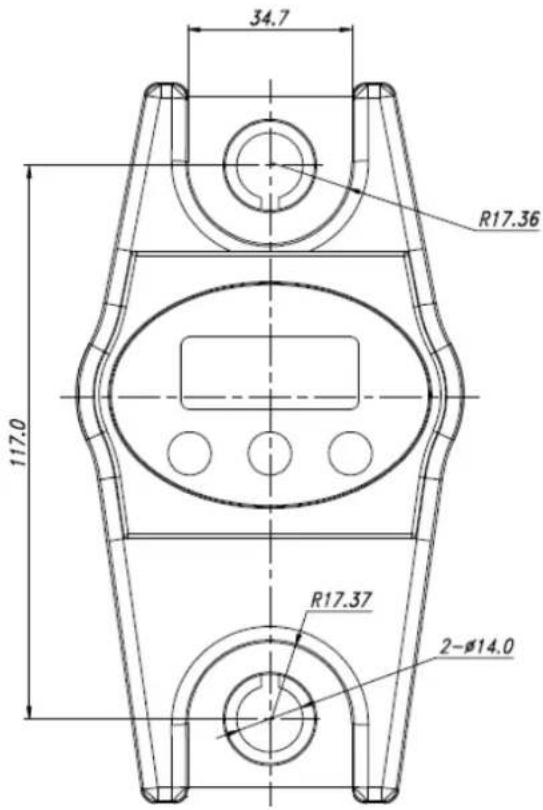

1.1.1 HCB ≤ 200kg

1.1.2 HCB05T-3

1.1.3 HCB 1T-3

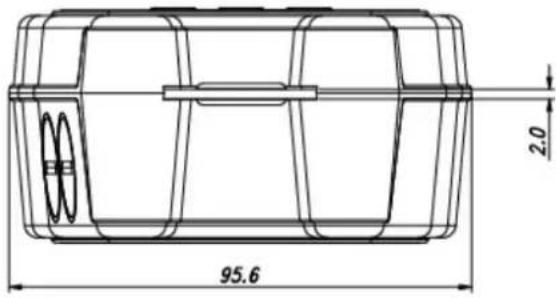

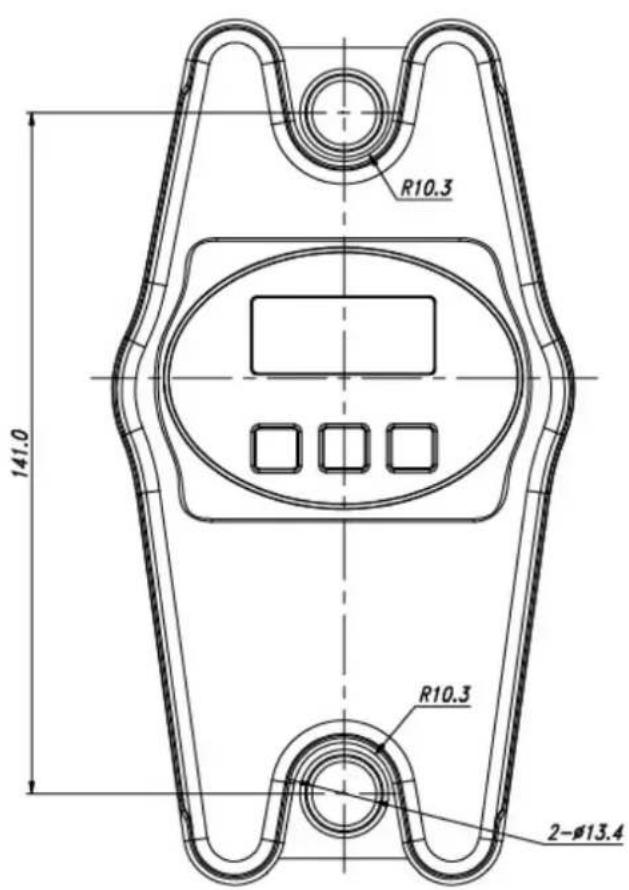

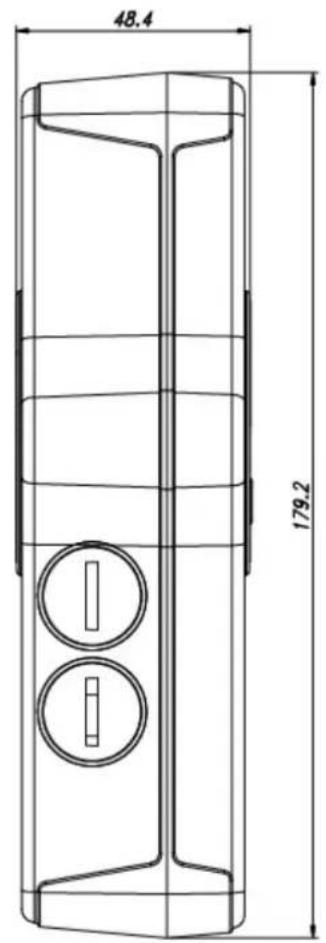

1.1.4 Modelle HCN

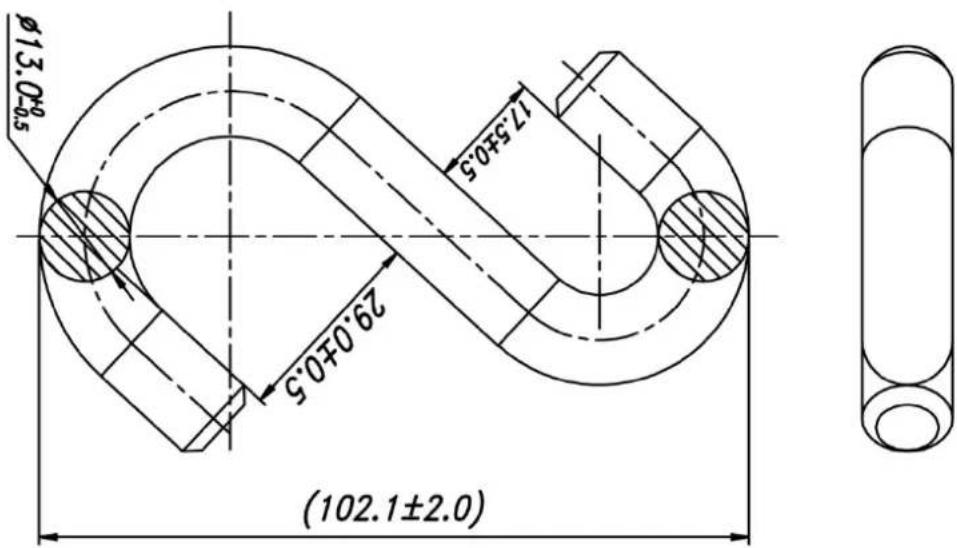

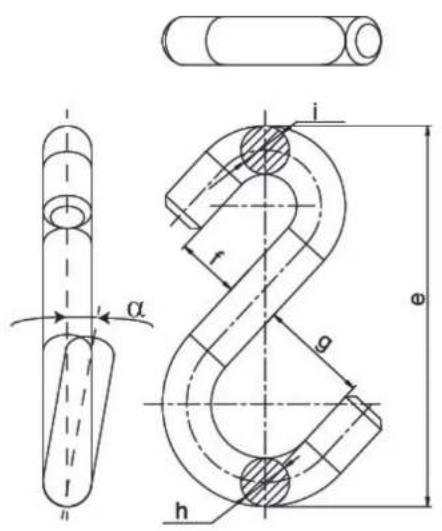

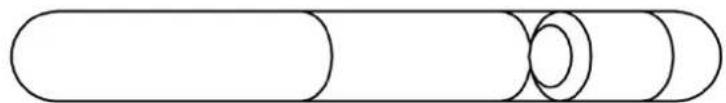

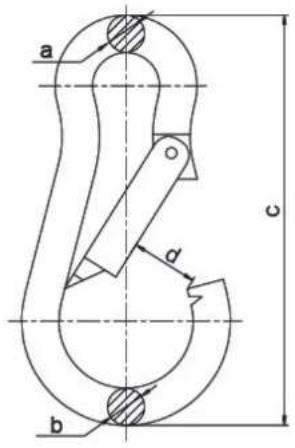

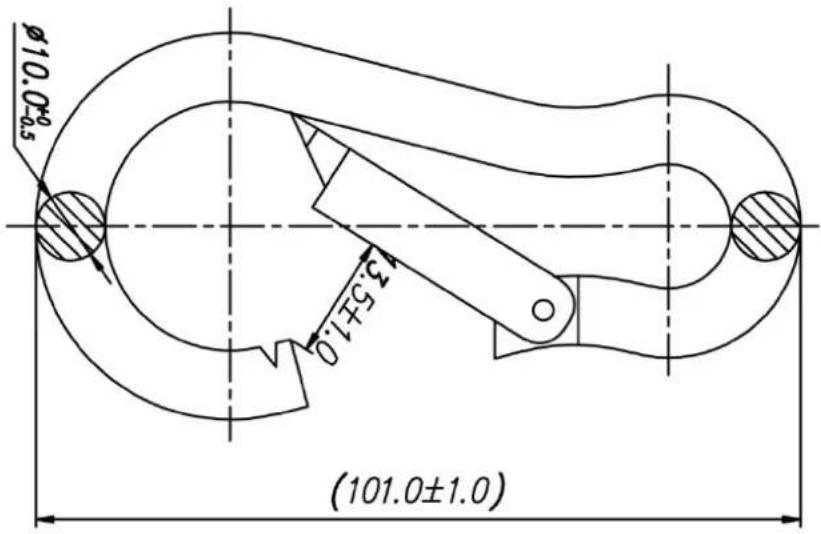

1.1.5 Karabiner und Haken (Modelle HCB ≤ 200 kg und Modelle HCN)

2. Allgemeine Sicherheitshinweise

2.1 Pflichtenden Betreibers

Die nationalen Unfallverhütungsvorschriften sowie die Arbeits-, Betriebs- und Sicherheitsvorschriften des Betreibers beachten.

• Alle Sicherheitsvorschriften des Kranherstellers beachten.
  Die Waagearf nur fur den vorgesehenen Verwendungszweck benutzt werden. Jede Art von Verwendung, die nicht in dieser Betriebsanleitung beschrieben ist, wird als unsachgemae Verwendung betrachtet. Fur Sach- und Personenschaden, die aus einer solchen, unsachgemaeien Verwendung resultieren, ist allein der Besitzer verantwortlich, auf keinen Fall Fa. KERN & Sohn.

Fa. KERN & Sohn kann nicht haftbar gemacht werden, wenn die Hängewaage verändert oder unsachgemäß verwendet wird und wenn darauf Schaden entstehen.

• Hangewaage, Kran und Lastaufnahmemittel regelmäßig warten und Instand halten (siehe Kap. 8.3).
  Prüfungsergebnis protokollieren und im Logbuch aufbewahren.

2.2 Organisatorische Maßnahmen

• Nur geschulte und unterwiesene Personen mit der Bedienung beauftragen.
• Sicherstellen, dass die Betriebsanleitung am Einsatzzort der Hängewaage jederzeit greifbar ist.
• Montage, Inbetriebnahme und Wartung nur durch geschulte Fachkräfte ausfuhren lessen.
• Lastragende Bauteile)durfen nicht getauscht werden

2.3 Umgebungsbedingungen

• Hängewaage niemals in explosionsgefahrdeten Räumen betreiben. Die Serienausführung ist nicht Ex-geschützt.
• Hangewaage nur unter wie in vorliegender Betriebsanleitung, (speziell Kap. 1 „Techn. Daten“) beschreibenen Umgebungsbedingungen einsetzen.
• Setzen Sie die Hängewaage keiner starken Feuchtigkeit aus. Eine nicht erlaubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät) kann auftreten, wenn ein kaltes Gerät in eine wesentlich wärmere Umgebung gebracht wird. Akklimatisieren Sie in thisem Fall das vom Netz getrennte Gerät ca. 2 Stunden bei Raumtemperatur.
  Hängewaage nicht in korrosionsgefahrdeter Umgebung verwenden.
• Hangewaage vor hoher Luftfeuchtigkeit, Dämpfen, Flüssigkeiten und Staub schützen.
• Beim Auftreten von elektromagnetischen Feldern (z. B. durch Mobiltelefone oder Funkgeräte), bei statischen Aufladungen sowie bei instabiler Stromversorgung sind große Anzeigeabweichungen (falsche Wägeergebnisse) möglich. Der Standort muss dann gewechselt oder die Störquelle beseitigt werden.

2.4 Hinweise in der Betriebsanleitung beachten

Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durchlesen, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen.

2.5 Bestimmungsgemäß Verwendung

Die von Ohnen erworbene Waage dient zum Bestimmen des Wägewertes von Wägegut. Sie ist zur Verwendung als „nichtselbstätige Waage" vorgesehen, d.h. das Wägegut wird ausschließlich vertikal, manuell, vorsichtig und „ruckfrei" an die Lastaufnahme angehängt. Nach Erreichen eines stabilen Wägewertes kann der Wägewert abgelesen werden.

• Hangewaage ausschließlich zum Hebren und Wiegen von frei beweglichen Lasten einsetzen.

• Verletzungsgefahr bei nicht-bestimmungsgemäßer Verwendung. Nicht erlaubt sind z. B.:

• Überschreiben der zulässigen Nennlast von Kran, Hängewaage oder jeder Art von Lastanschlagmitteln,

• Befördn von Personen,
• Schragziehen von Lasten,

• LosreiBen, Ziehen oder Schleppen von Lasten.

• Änderungen oder Umbauten an der Hangewaage oder am Kran sind nicht erlaubt.

2.6 Sachwidrige Verwendung

Waage nicht für dynamische Verwiegungen verwenden. Werden keine Mengen vom Wägegut entnommen oder zugeführrt, so konnen durch die in der Waage vorhandene „Stabilitätskompensation" falsche Wägeergebnisse angezeigt werden! (Beispiel: Langsames hersausfliesen von Flüssigkeiten aus einem an der Waage hangendem Behälter.) Keine Dauerlast anhängen. Diese kann das Messwerk, sowie Sicherheitsrelevante Teile beschädigen.

Vergewissern Sie sich, daß sich niemals Menschen oder Gegenstände unter der Last befinden, die verletzt oder beschädigt werden konnten!
Die Waage ist ungeeignet zum Verwieten von Menschen!
Die Waage entspricht nicht dem Medizinproduktegesetz (MPG).

Die Waagearf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugegeben.

2.7 Gewährleistung

Gewährleistung erlischt bei

• Nichtbeachten unserer Vorgaben in der Betriebsanleitung
• Verwendung außerhalb der beschriebenen Anwendungen
• Veränderung oder öffnen des Gerätes
• Mechanische Beschädigung, und Beschädigung durch Medien, Flüssigkeiten
  Naturlichem Verschleib und Abnutzung
• Nicht sachgemäß Aufstellung oder elektrische Installation
• Überlastung des Messwerkes

2.8 Sicherheitsbewusstes Arbeiten

• Nicht unter schwebenden Lasten aufhalten, s. Kap. 5.1.
• Den Kran nur so positionieren, dass die Last senkrecht angehoben wird.
• Beim Arbeiten mit Kran und Hängewaage persönliche Schutzausrüstung/TRagen (Helm, Sicherheitsschuhe usw.).

2.9 Prüfmittelüberwachung

Im Rahmen der Qualitätssicherung mussen die messtechnischen Eigenschaften der Waage und eines eventuell vorhandenen Prüfungwichtes in regelmäßigen Abständen überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Interval sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie die hierfür notwendigen Prüfungwichte sind auf der KERN-Homepage (www.kern-sohn.com) verfügbar. In seinem akkreditiertem DKD-Kalibrierlaboratorium konnen bei KERN schnell und Kostengünstig Prüfungwichte und Waagen kalibriert werden (Rückführung auf das nationale Normal).

2.10 Kontrolle bei Übernahme

Überprüfen Sieitte die Verpackung sofort beim Eingang sowie das Gerät beim Auspacken, s. Kap. 4.1. auf eventuell sichtbare äußere Beschädigungen.

2.11 Erstinbetriebnahme

Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, muss die Waage ihre Betriebstemperatur (siehe Anwärmzeit Kap. 1) erreicht haben.

Die Waage muss für diese Anwärmzeit an die Stromversorgung (Netzanschluss, Akku oder Batterie) angeschlossen sein.

Die Genauigkeit der Waage ist abhängig von der ortlichen Fallbeschleunigung. Unbedingt die Hinweise im Kapitel Justierung beachten.

Überprüfung der Original-Abmessungen, s. Kap. 4.3

2.12 Außerbetriebnahme und Lagerung

• Hängewaage vom Kran abnehmen und alle Anschlagmittel von der Hängewaage abnehmen.
  Hängewaage nicht im Freien lagern.

3. Die Hängewaage auf einen Blick

3.1 Übersicht

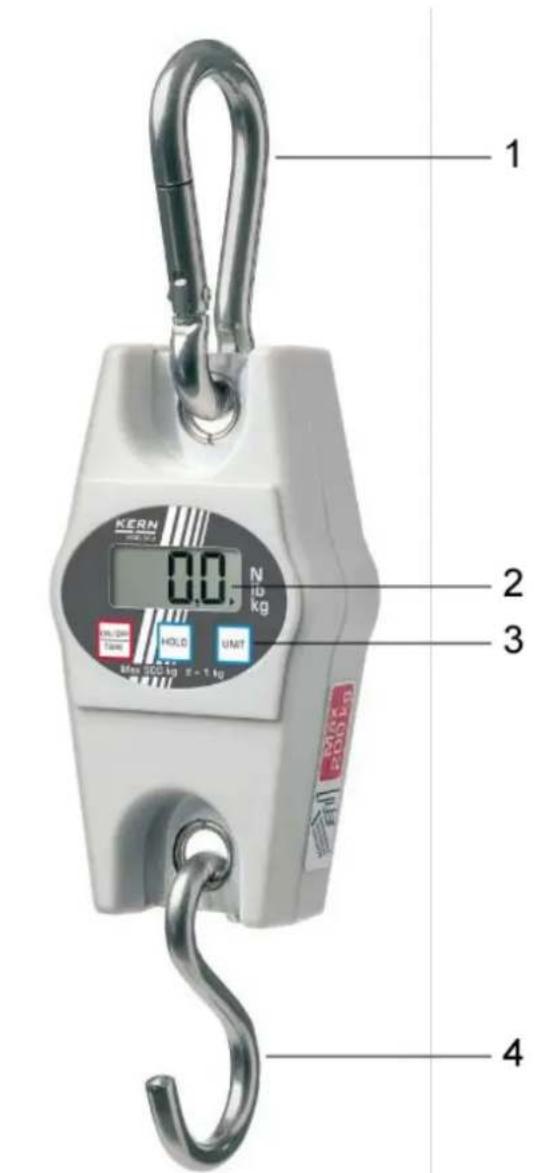

Modelle HCB ≤ 200kg

1 Karabiner mit Sicherheitsverschluss
2 Anzeige
3 Tastatur
4 Haken

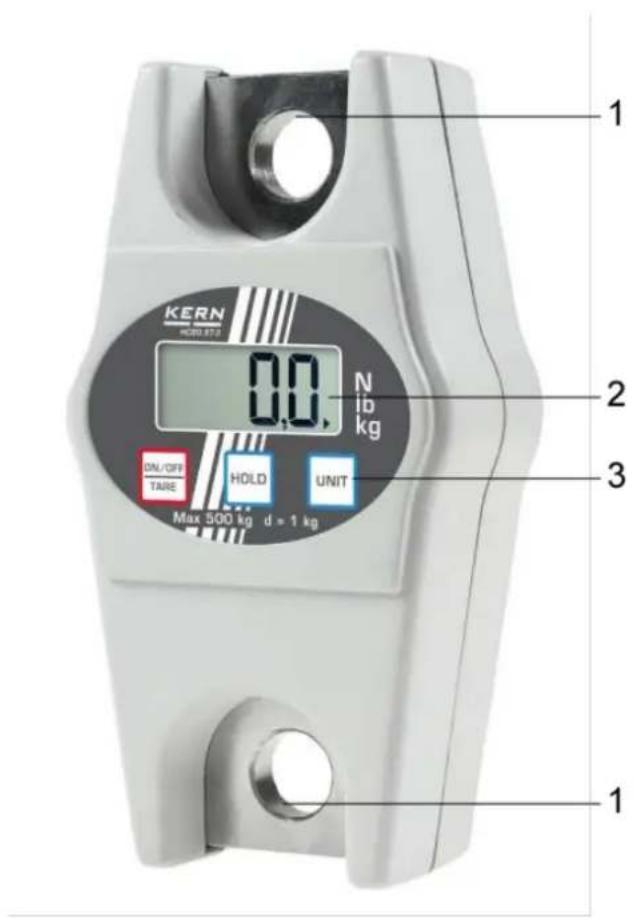

Modelle HCB ≥ 500kg

1 Anschlagose
2 Anzeige
3 Tastatur

Anschlagmittel sind bei Modellen ≥ 500kg nicht im Lieferumfang enthalten.

Für das Anbringen der Last sind standardisierte Anschlagmittel zu verwenden.

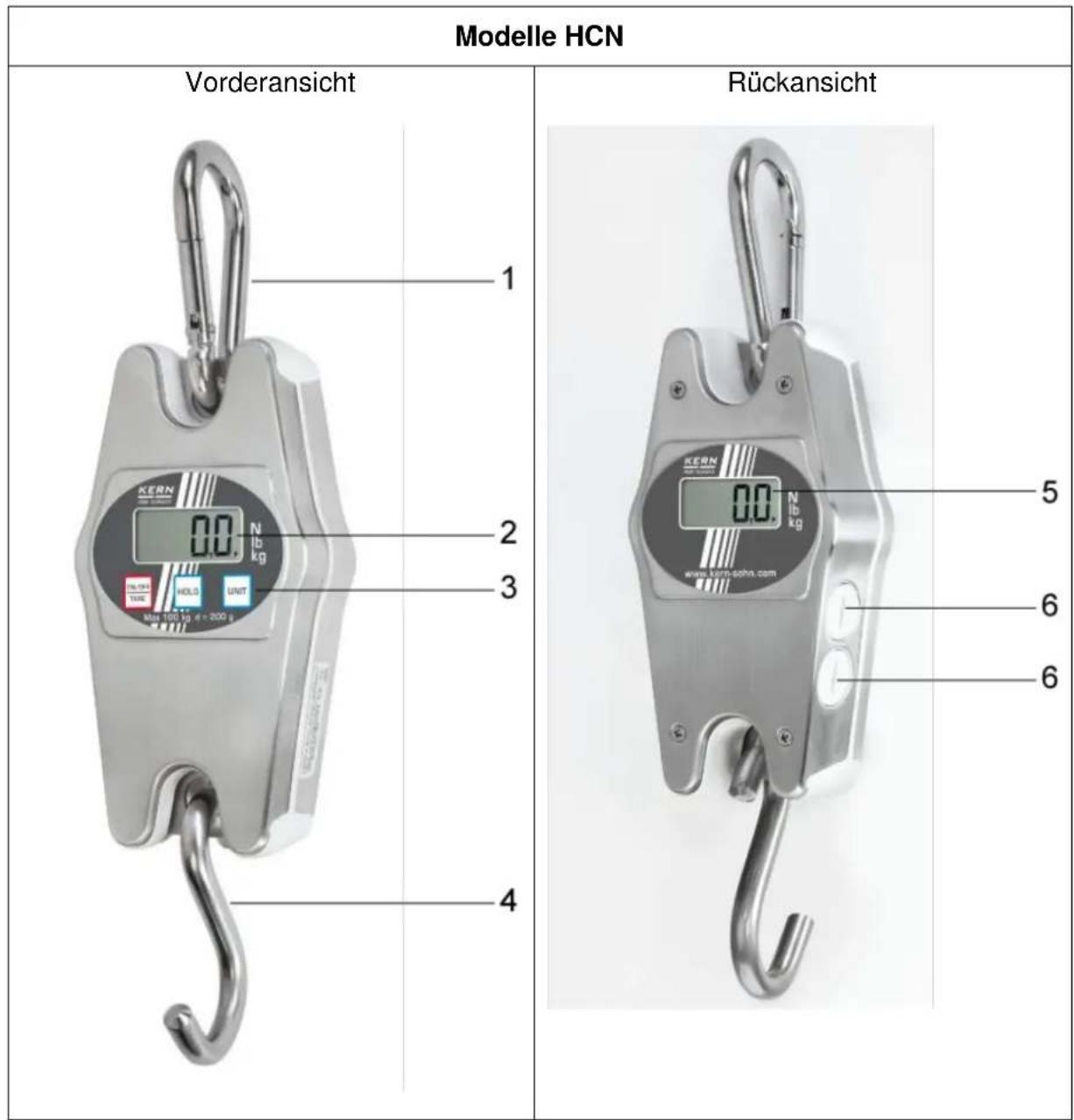

1 Karabiner mit Sicherheitsverschluss
2 Anzeige
3 Tastatur
4 Haken
5 Zweitanzeige
6 Batteriefach

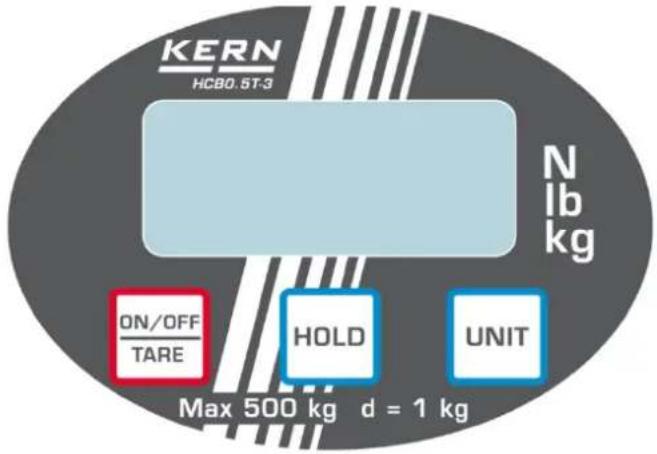

3.2 Anzeigen- und Tastaturübersicht

Anzeigen:

◆kg	die aktuelle Wägebinheit ist Kilogramm
◆lb	die aktuelle Wägebinheit ist Pfund
◆N	die aktuelle Wägebinheit ist Newton
▲	Kennzeichnet den Wägewert abhängig von der aktiven Einstellung H1-H6 (s. Kap. 5.7).

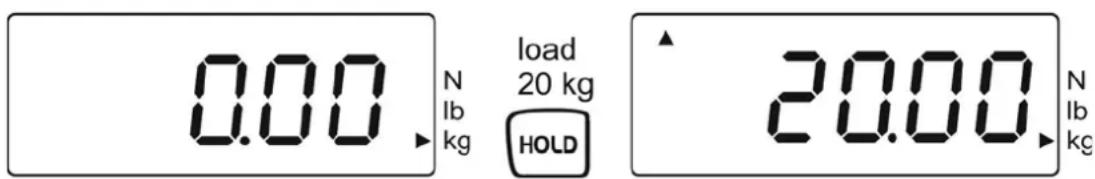

	H1-H4:	Data-Hold Funktion
	H5 Tierwägefunktion
	H6 Spitzenwertfungtion
LO	Kapazität der Batterien erschöft
E Überlast

Tastatur:

Taste	Bezeichnung	Funktionsbeschreibung
ON/OFF TARE	ON/OFF-Taste	Waage einschalten Waage ausschalten (langer Tastendruck) Tarieren Im Menu vorwärtsblättern
UNIT	UNIT-Taste	Wägeeinheit umschalten (kg→lb→N)
HOLD	HOLD-Taste	Gewichtsanzeige fixieren Mittelwert bei Tierwädgen anzeigen Menüinstellung bestätigten

3.3 Aufkleber

Nicht unter hängenden Lasten stehen oder gehen.
Nicht im Baustellenbereich verwenden.
Hängende Last immer beobachten.

(Beispel)

Nennlast von Waage nicht überschreiben.

Das Produkt entspricht den Anforderungen des deutschen Geräte- und Produktssicherheitsgesetzes.

4. Inbetriebnahme

!	+ Unbedingt Kap. 2 „Allgemeine Sicherheitshinweise“ beachten!

4.1 Auspacken

SICHERHEITSHINWEIS zum Schutz vor Bruch	Ausgelieferte und ausgepackte Hängewaagen werden nicht zurückgenommen.
	Die Hängewaage ist von KERN versiegelt. → Karabiner und Haken sind versiegelt. → Die Entnahme aus der Verpackung ist ebenfalls versiegelt.
	+ Die Verletzung eines Siegels verpflichtet zum Kauf. KERN Abb.: Siegel
	Wir danken für Ihr Verständnis. Ihr KERN Qualitätssicherungs-Team

4.2 Lieferumfang

Waage und Zubehor aus der Verpackung gehen, Verpackungsmaterial entfern. Überprüfen, ob alle Teile des Lieferumfangs vorhanden und unbeschädigt sind.

Hängewaage, s. Kap. 3.0
Karabiner, nur Modelle ≤ 200kg
- Haken, nur Modelle ≤ 200kg
- Batterien (Modelle HCB: 3 × 1.5 V AA, Modelle HCN: 2 × 1.5 V AA)
- Betriebsanleitung / Logbuch

4.3 Überprüfung der Original-Abmessungen

Tragen Sie die Original-Abmessungen des Produktionsdatenblattes in die grauen Felder der Checkliste Kap. 8.3 ein.
Original Abmessungen der Hängewaage überprüfen, Durchführung siehe Kap. 8.3 „Regelmäßige Wartung"
Tragen Sie allen Daten (Datum, Prüfer, Ergebnisse) in die ersten Zeile unter „Überprüfung vor dem ersten Gebrauch" in die Checkliste ein (siehe Kap. 8.3)

Stimmen die Abmessungen ihrer ersten Sicherheitsprüfung nicht mit denen von KERN überein, damit die Waage nicht in Betrieb genommen werden. Setzten Sie sich in thisem Fall mit einem von KERN autorisierten Service-Partner in Verbindung.

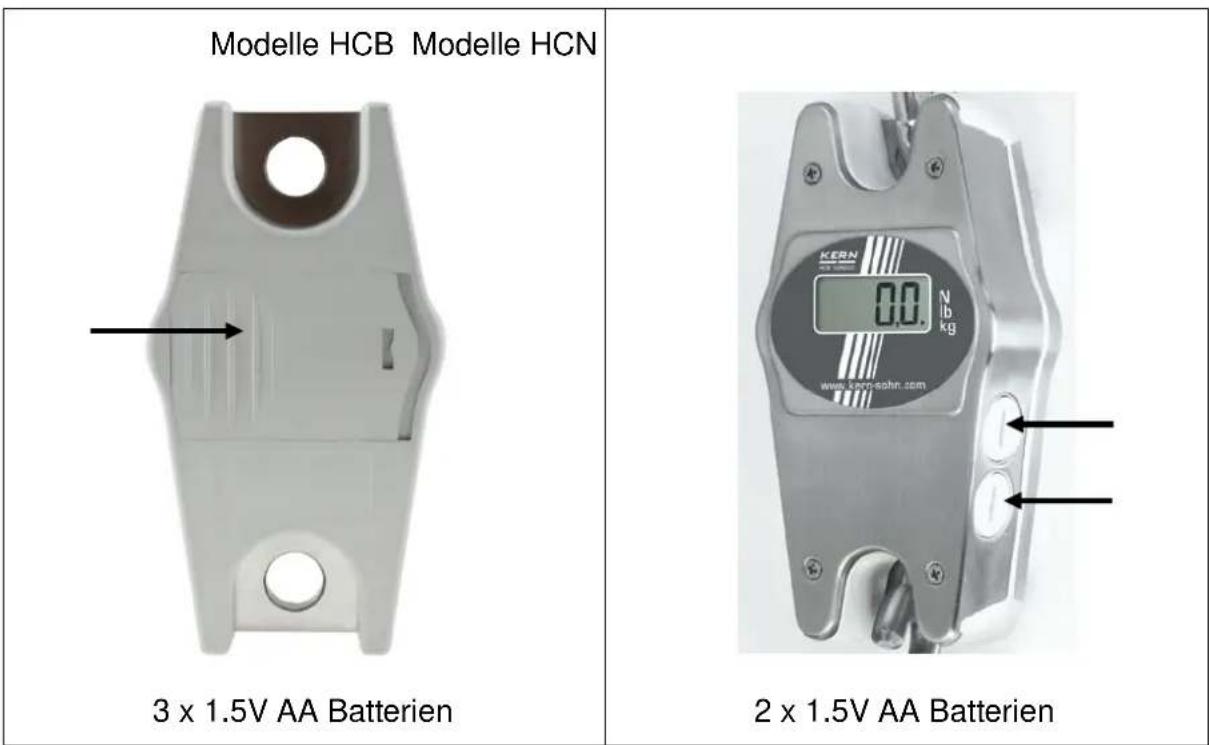

4.4 Batteriebetrieb

Sind die Batterien verbraucht, erscheint im Waagendisplay "LO". ON/OFF-Taste drücken und Batterien wechseln.

Batteriefach öffnen, Batterien tauschen und Batteriefach wieder verschreiben.

Zur Batterieschonung schaltet die Waage nach 4 Minuten ohne Wägung automatisch ab. Diese Auto Off-Funktion kann im Menu deaktiviert werden, s. Kap. 6.

Wenn die Hangewaage langere Zeit nicht in Gebrauch ist, Batterien entfernen.

4.5 Waage aufhängen

Voraussetzung

Der Kran benötigt eine Sicherheitslasche (1) damit die Hängewaage ohne Last nicht herunterfallen kann.

Wenn die Sicherheitslasche fehl oder beschädigt ist,itte den Kranhersteller kontaktieren um einen Haken mit dieser Sicherheitsausstattung zu erhalten.

Die Hängewaage an den unteren Haken eines Krans einhängen und die Sicherheitslasche schlieben.

Die obere Ose der Hängewaage muss im Sattel (2) aufliegen.

5. Bedienung

5.1 Sicherheitshinweise

GEFAHR Verletzungsgefahr durch herabfallende Lasten!

Immer mit großer Sorgfalt arbeiten, entsprechend den allgemeinen Regel für die Bedienung eines Krans. Alle Teile (Haken, Karabiner, Ringe, Seile Schlingen, Kabel, Ketten usw.) auf übermäßige Abnutzung oder Schäden überprüfen Sind an der Sicherheitslasche des Kranhakens Mängel ersichtlich oder fehl't sie sareg, damit die Waage nicht benutzt werden. Arbeiten Sie nur mit angepasster Geschwindigkeit Schwingungen und horizontale Kräfte unbedingt vermeiden. Stöße, Verwindungen (Torsion) und Pendeln (z.B. durch schräges Anhängen) jeglicher Art verhindern. Hängewaage nicht zum Transport von Lasten verwenden. Nicht unter hängenden Lasten stehen oder gehen. Nicht im Baustellenbereich verwenden. Hängende Last immer beobachten. Nicht die Nennlast von Kran, Hängewaage oder jeder Art von Anschlagmitteln an der Hängewaage überschreiben.

5.2 Hängewaage beladen

Für gute Wägeergebnisse folgenden beachesachten, Abbildungen siehe{nachste Seite:

Nur Lastanschlagmittel verwenden, die eine Ein-Punkt-Aufnahme gewährleisten und an denen die Waage frei hangen kann.
Keine zu großen Lastanschlagmittel verwenden, die keine Ein-Punkt-Aufhängung gewährleisten.
Keine Mehrfach-Aufhängungen verwenden.
Nicht an der Last oder an der beladenen Waageziehen oder schieben.
Nicht waagerecht am Hakenziehen.

Waage beladen

1. Den Haken der Hangewaage über der Last positionieren.
2. Die Hangewaage so welt herunterfahren, bis die Last an den Haken der Waage angehängt werden kann. Geschwindigkeit reduzieren, wenn die entsprechende Höhe erreicht wird.
3. Last an das Anschlagmittel anhängen. Sicherstellen, dass sicherheitsrelevante Elemente Funktionstüchtig sind (z.B. die Sicherheitslasche geschlossen ist). Wenn die Last mit Schlingen befestigt wird, sicherstellen, dass die Schlingen vollständig im Sattel des Waagenhakens aufliegen.
4. Die Last langsam anheiten.

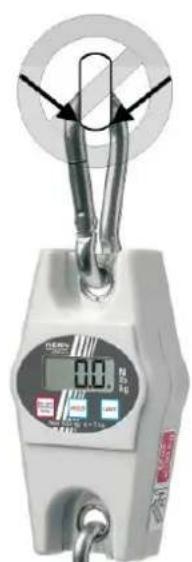

Wenn die Last mit Schlingen befestigt wird, sicherstellen, dass die Last gut ausbalanciert ist und dass die Schlingen richtig positioniert sind.

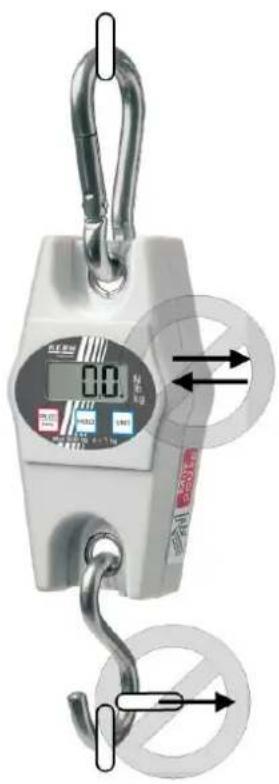

Nur Anschlagmittel verwenden, die Ein-Punkt-Aufnahme gewährleisten und an denen die Waage frei hangen kann.

Keine zu große Anschlagmittel verwenden, die keine Ein-Punkt-Aufhängung gewährleisten

Nicht ziehen oder schiebern

Nicht seitlich am Hakenziehen

Keine Mehrfachaufhängungen verwenden

5.3 Ein-/Ausschalten

Einschalten

ON/OFF-Taste drucken. Die Anzeige leuchtet auf und die Waage führt einen Selfsttest durch. Der Selfsttest ist beendet, wenn in der Anzeige der Gewichtswert 0 erscheint.

Ausschalten

ON/OFF-Taste lange drucken.

5.4 Tarieren

Vorlast anhängen.

TARE-Taste drücken, die Nullanzeige erscheint. Das Gewicht des Gefäbes ist nun intern gespeichert.

Wägegut einwieden, das Nettogewicht wird angezeigt.
Nach Abnehmer der Vorlust erscheint das Gewicht der Vorlust als Minus-Anzeige.
Zum Löschen des Tarawertes Hängewaage entlasten und TARE-Taste drucken.

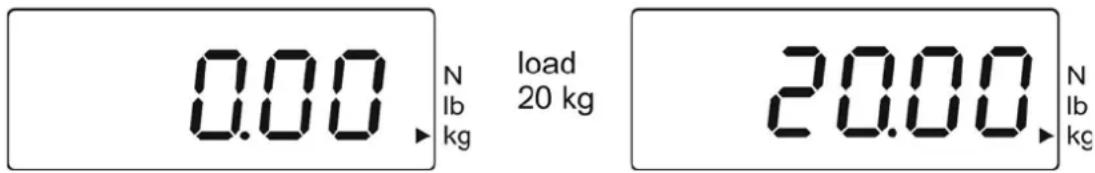

5.5 Wagen

Hängewaage beladen.

Der Gewichtswert wird sofort angezeigt.

Überlastungen der Waage über die angegebene Höchstlast (Max), abzüglich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Die Waage konnte hierdurch beschädigt werden.

Die Überschreitung der Höchstlast wird mit der Anzeige „E“ angezeigt. Waage entlasten bzw. Vorlast verringern.

5.6 Wageeinheit umschalten

Mit jedem Druck der UNIT-Taste wird die{nachste Wägeinheit angezeigt kg Ib N

Der Indikator zeigt die aktive Einheit an.

5.7 Funktionen

Mit der Hold-Taste können folgende Funktionen aktiviert werden:

Einstellung	Funktion
H1	Data-Hold Funktion 1Wägewert wird nach Betätigten der Hold-Taste für 5 Sek. eingefroren	+ s. Kap. 5.7.1
H2	Data-Hold Funktion 2Wägewert wird nach Betätigten der Hold-Taste bis zur Betätigung einer Taste eingefroren
H3	Data-Hold Funktion 3Wägewert wird automatisch für 5 Sek.eingefroren
H4	Data-Hold Funktion 4Wägewert wird automatisch nach Erreichen eines stabilen Wertes bis zur Betätigung einer Taste eingefroren
H5 Tierwägefunktion		+ s. Kap. 5.7.2
H6 Spitzenwertfungtion		+ s. Kap. 5.7.3

5.7.1 Data-Hold Funktion

Waage einschalten, HOLD-Taste gedrückt halten bis die aktuelle Einstellung „Hx" (H1 - H6) erscheint.
ON/OFF -Taste wiederholt drücken bis die gewünschte Einstellung „H1-H4“ angezeigt wird.
Einstellung mit der HOLD-Taste bestätigten.
Wägegut anhängen.
Der Wägewert wird abhängig von der Einstellung (H1 - H4) fixiert angezeigt (siehe Kap. 5.7), symbolisiert durch das [▲] links oben.

5.7.2 Tierwagefunktion

These Funktion eignet sich für unruhige Wägeprozeduren. Das Ergebnis ist ein Mittelwert aus 16 Wägewerten, der innerhalb 3 Sekunden ermittelt wird.

Waage einschalten, HOLD-Taste gedrückt halten bis die aktuelle Einstellung „Hx" (H1 - H6) erscheint.
ON/OFF -Taste wiederholt drücken bis die Einstellung „H5“ angezeigt wird.
Einstellung mit der HOLD-Taste bestätigten.
Wägegut anhängen
HOLD-Taste drücken, die Anzeige zählt rückwärts von 3 -1. Der errechnete Mittelwert wird angezeigt, symbolisiert durch das [▲] links oben.
Für weitere Messungen zuvor die ON/OFF/TARE-Taste betätigten.

5.7.3 Spitzenwertfunktion

These Funktion zeigt den hochsten Lastwert (Spitzenwert) einer Wägung an.

Messfrequenz:200ms

Achtung:

Der Spitzenwert darf die Waage niemals über die angegebene Höchstlast hinaus belasten (!!Bruchgefahr!).

Waage einschalten, HOLD-Taste gedrückt halten bis die aktuelle Einstellung „Hx" (H1 - H6) erscheint.
ON/OFF -TASTE -Taste wiederholt drücken bis die Einstellung „H6“ angezeigt wird.
Mit der HOLD-Taste ihre Einstellung bestätigten
Wägegut anhängen
Der Spitzenwert wird für kurze Zeit eingeblendet, symbolisiert durch das [▲] links oben. Die Waage Goes automatisch auf Null zurück und ist für weitere Messungen bereit.

6. Menu

Bei ausgeschalteter Waage die HOLD-Taste drucken und gedrückt halten
HOLD-Taste nicht loslassen. ON/OFF/TARE-Taste ebenfalls drücken und gedrückt halten
ON/OFF/TARE-Taste gedrückt halten, jeder die HOLD-Taste loslassen
HOLD-Taste erneut drucken
Beide Tasten gedrückt halten bis im Display "tr" erscheint
Beide Tasten loslassen. Die Waage befindet sich im Menu.
Mit der ON/OFF/TARE-Taste kann zwischen folgenden Funktionen ausgewählten werden:

• tr (Zero tracking) : ON/OFF
• AF (Auto off): ON/OFF
• rST (Rücksetzen auf Werkseinstellung): YES/NO

Ausgewählte Funktion mit der HOLD-Taste bestätigten
In der Anzeige erscheint die aktuelle Einstellung „ON“ oder „OFF“ bzw. „YES“ oder „NO“. Mit der ON/OFF/TARE-Taste konnen Sie zwischen „ON“ oder „OFF“ bzw. „YES“ oder „NO“ wahren. Bestätigen Sie ihre Auswahl mit der HOLD-Taste. Nach kurzer Zeit kehrt die Waage automatisch in den Wagemodus zurück.

7. Justierung

Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss jeder Waage - gemäß dem zugrunde liegenden physikalischen Wägeprinzip - am Aufstellort auf die Dort herrschende Erdbeschleunigung abgestimmt werden (nur wenn die Waage nicht bereits im Werk auf den Aufstellort justiert wurde). Diese Justiervorgang muss bei der ersten Inbetriebnahme, nach jedem Standortwechsel sowie bei Schwankungen der Umgebungstemperatur durchgeführt werden. Um genaue Messwerte zu erhalten, empfeht es sich zudem, die Waage auch im Wägebetrieb periodisch zu justieren.

Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit von ca. 1 Minute zur Stabilisierung ist zweckmäßig.

Justiergewicht bereitstellen, Details siehe Kap. 1 „Techn. Daten".

Waage ausschalten und falls nötig Tragehilfe anhängen.

Waage mit angehängter Tragehilfe einschalten.

Unit-Taste drücken und gedrückt halten (ca. 3 sec) bis „CAL“ angezeigt wird.

Warten bis der Gewichtswert des erforderlichen Justiergewichtes z. B. 10 kg (s. Kap. 1) angezeigt wird.

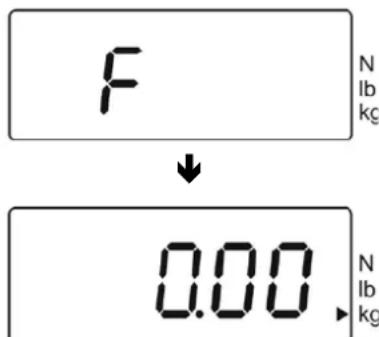

Justiergewicht anhängen, kurze Zeit später erscheidt „ F".

Nach erfolgter Justierung keht die Waage automatisch in den Wagemodus zurück.

Bei einem Justierfehler oder falschem Justiergewicht wird eine Fehlermeldung angezeigt, Justiervorgang wiederholen

8. Wartung, Reinigung und Entsorgung

Gefahr

Verletzungsgefahr und Gefahr von Sachschäden! Die Hängewaage ist Teil des Hebemittels! Für eine sichere Bedienung folgenden beachten:

Regelmäßige Wartung durch geschultes Fachpersonal ausführten方式进行.
Regelmäßige Wartung und Instandhaltung durchführten, siehe Kap. 8.3.
Austausch von Teilen nur von geschultem Fachpersonal durchführten halten.
Sind Unstimmigkeiten mit der Sicherheitscheckliste festgestellt worden, damit die Waage nicht mehr in Betrieb genommen werden.
Hängewaage nicht selbst reparieren. Reparaturen dürfen nur von KERN autorisierten Servicepartnern durchgeführt werden.

8.1 Reinigung und Entsorgung

VORSICHT

Beschädigung der Hängewaage!

Keine industriellen Lösungen oder Chemikalien verwenden (z.B. Säure Versprüfung).

Tastatur und Display mit einem weichen und mit einem milden Fensterreiniger getränkten Lappen reinigen.
Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gultigem nationalem oder regionalem Recht des Benutzerortes durchzuführen.

+ Hinweis gemäß Batterieverordnung - BattV

Nur gültig für Deutschland!

Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgenden hinzuweisen:

Endverbraucher sind zur Rückgabe gebrauchtener Batterien/Akkus gesetzlich verpflichtet. Batterien/Akkus können nach Gebrauch in communalen Sammelstellen oder im Handel zurückgegeben werden.

Dabei muss das übliche Gebrauchsende der Batterien/Akkus erreicht sein, ansonsten muss Vorsorge gegen Kurzschluss getroffen werden.

Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend aus einer durchgestrichenen Mülltonne und dem chemischen Symbol (Cd = Cadmium, Hg = Quecksilber, oder Pb = Blei) des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls versehen.

Cd

Hg

Pb

Schadstoffarme Batterien nur mit einer durchgestruchenen Mülltonne.

Die Rückgabemöglichkeit beschränkt sich auf Batterien der Art, die wir in unserem Sortiment führen oder geführt haben, sowie auf die Menge, deren sich Endverbraucher üblicherweise entledigen.

8.2 Regelmäßige Wartung und Instandhaltung

Die regelmäßige 3-monatige Wartung darf nur von einer Fachkraft mit fundierten Kenntnissen im Umgang mit Hangewaagen durchgeführt werden. Dabei sind die nationalen Unfallverhütungsvorschriften sowie die Arbeits-, Betriebs- und Sicherheitsvorschriften des Betreibers zu beachten.
Zur Überprüfung der Abmessungen nur geeignete Prüfmittel verwenden.
Die regelmäßige 12-monatige Wartung darf nur von geschultem Fachpersonal (KERN Service) durchgeführt werden.
Die Ergebnisse der Wartung sind in die Checkliste (Kap. 8.3) einzutragen.
Die zusätzlichen Ergebnisse der erweiterten Wartung sind in die Checkliste (Kap. 9.1) einzutragen.
Die Lastaufnahmeitel sind vor der Prüfung zu reinigen, s. Kap. 8.1.
Ersetzte Teile (Anschlagmittel) sind ebenfals einzutragen, (Kap. 9.2)

Regelmäßige Wartung:

Vor jeder Nutzung	Einwandfrei Funktion der Anschlagmittel überprüfen
Erstinbetriebnahme, alle 3 Monate oder auf jeder Fall nach 12 500 Wägungen	Alle Abmessungen überprüfen, siehe Checkliste Kap. 8.3.Anchlagmittel auf Abnutzung überprüfen, wie z. B.plastische Deformation, mechanische Schäden(Unebenheiten), Kerben, Rillen, Risse, Korrosion undVerdrehungen.Verschlussssicherung am Anschlagmittel auf Mängel und einwandfrei Funktion überprüfen.Waage sofort außer Betriebnehmen, falls eine Abmessung die zulässige Abweichung von der ursprünglichenAbmessung (siehe Checkliste, Kap. 8.3) überschreitet oder sonstige Unstimmigkeiten festgestellt werden.Alle Reparaturen und Ersatzteile (z.B. Haken)müssen vomServicepartner (siehe Beste, Kap. 9.2) dokumentiert werden.
Alle 12 Monate oder auf jeder Fall nach 50 000 Wägungen	Muss die erweite rte Wartung durch geschultes Fachpersonal(KERN Service) ausgeführrt werden. Bei dieserGeneralüberprüfung,müssen alle lasttragenden Teile mitMagnetpulver auf Risse überprüft werden
Alle 10 Jahre oder auf jeder Fall nach 500 000 Wägungen	Die Hängewaage komplett ersetzen

Hinweis

Bei der Prüfung auf Abnutzung nachfolgende Zeichnungen (Kap. 8.3) beachten.

Ausscheidekriterien: Lastaufnahmeitel dürfen nicht mehr verwendet werden wenn z. B.

• Wenn bei den in der Wartung definierten Prüfungen Abweichungen festgestellt werden.
• Das Typen-bzw. Tragfähigkeitschild fehl.
• Lastaufnahmeimmittel, von denen eine Überlastung oder sonstige schädigende Einflüsse besteht sind, sind von der weiteren Benutzung auszuschreibenNZw. erst nach einer Prüfung wieder zu verwenden.

8.3 Checklste „Regelmäßige Wartung“, (s. Kap. 8.2)

Original Abmessungen Hängewaage*, Serien-№:........................................................... Kapazität..................................................

Karabiner

Haken

Anschlagösen-Abstand

a (mm)

b (mm)

c (mm)

d (mm)

Abnutzung

e (mm)

f (mm)

g (mm)

h (mm)

i (mm)

Abnutzung

Winkel α (°)

k (mm)

Datum...........................................................Prüfer..................................................

*These Daten befinden sich auf dem der Waage beigelegtem Dokument. Dieses Dokumentitte unbedingt aufbewahren.

Karabiner

Haken

Anschlagösen

a

b

c

d

Abnutzung(siehe schaffierte Felder)

Sicherheits-verschluss

e

f

g

h

i

α

Abnutzung(siehe schaffierte Felder)

Abstandk

Datum

Prüfer

Max. zulässige Abweichung

5%

5%

1%

5%

Keine Veriformungen oder Risse

einwandfrei Funktion

1%

5%

5%

5%

5%

5%

10°

Keine Verformungen oder Risse

1%

Überprüfung vor erstem Gebrauch

3 Monate / 12 500 x

6 Monate / 25 000 x

9 Monate / 37 500 x

12 Monate/ 50 000 x

15 Monate / 62 500 x

18 Monate / 75 000 x

21 Monate / 87 500 x

HCB_HCN-BA-d-1644

Karabiner

Haken

Anschlagösen

a

b

c

d

e

f

g

i

j

k

l

m

n

Abnutzung(siehe schaffierte Felder)

Abstandk

Datum Prüfer

Max. zulässige Abweichung

5%

5%

1%

5%

Keine Verform-ungen oder Risse

einwandfrei Funktion

1%

5%

5%

5%

5%

10°

Keine Verformungen oder Risse

1%

Überprüfung vor erstem Gebrauch

24 Monate/100 000 x

27 Monate/112 500 x

30 Monate/125 000 x

33 Monate/137 500 x

36 Monate/150 000 x

39 Monate/162 500 x

21 Monate / 87 500 x

42 Monate/175 000 x

45 Monate/187 500 x

48 Monate/200 000

51 Monate/212 500 x

54 Monate/225 000 x

57 Monate/237 500 x

60 Monate/250 000x

→Alle lasttragenden Teile,müssen durch einen von KERN autorisierten Servicepartner ausgetaucht werden.

Fettgedruck = These Wartungen müssen durch einen von KERN autorisierten Servicepartner ausgeführrt werden.

9. Anhang

9.1 Checklste „Erweiterte Wartung" (Generalüberprüfung)

Die erweiterte Wartung muss durch einen von KERN autorisierten Servicepartner ausgeführrt werden.

Hängewaage		Modell ..................... Serien-№..................
Interval	Magnetpulvertest auf Risse	Haken	Karabiner	Anschlagösen	Datum	Name	Unterschrift
12 Monate / 50 000 x
24 Monate/100 000 x
36 Monate/150 000 x
48 Monate/200 000 x
60 Monate/250 000 x
72 Monate/300 000 x
84 Monate/350 000 x
96 Monate/400 000 x
108 Monate/450 000 x
120 Monate/500 000x	→ Hängewaage komplett ersetzen

9.2 Lieste „Ersatzteile und Reparaturen Sicherheitsrelevanter Teile"

Anschlagmittel (Haken, Karabiner) für Hängewaage	Modell Serialen-№
Teil	Maßnahme	Datum	Name	Unterschrift

HCB_HCN-BA-d-1644

10. Konformitätserklarung

Die aktuelle EG/EU-Konformitätserklung finden Sie online unter:

www.kern-sohn.com/ce

Contents
