BEDIENUNGSANLEITUNG IFS 10K4 Kern

Betriebs- und Installationsanleitung Anzeigegerät Operating and Installation Instructions Display Unit Notice d’utilisation et d’installation Afficheur

KFS-TM-BA_IA-def-2321D Weitere Sprachversionen finden Sie online unter www.kern-sohn.com/manuals

KERN KFS-TM Version 2.1 2023-12 Betriebs- und Installationsanleitung Anzeigegerät

7.6.1 Ermittlung des durchschnittlichen Stückgewichts durch Wägung ................................... 24

7.6.2 Numerische Eingabe des durchschnittlichen Stückgewichts .......................................... 25

• 7.7 Summieren p. 26
• 7.7.1 Manuelles Summieren p. 27
• 7.7.2 Automatisches Summieren p. 30
• 7.8 Toleranzkontrolle p. 31
• 7.8.1 Toleranzkontrolle auf Zielstückzahl p. 34
• 7.8.2 Toleranzkontrolle auf Zielgewicht p. 36
• 7.9 Speicherfunktion mit ID p. 39
• 7.9.1 ID der Funktion Pre-Tare zuweisen: p. 39

7.9.2 ID einem bestimmten Referenzgewicht zuweisen ........................................................... 39

7.9.3 ID der Funktion Toleranzwägen zuweisen ...................................................................... 40

7.10 Datum und Uhrzeit einstellen für Bildschirmschoner .................................................43

8.1 Übersicht nicht eichfähige Wägesysteme ..................................................................50

13.1 Mengenwaage IFS mit der Referenzwaage EWJ über das optionale

Schnittstellenkabel CCA-A01 verbinden ...............................................................................68

13.2 Manuelles Senden des durchschnittlichen Stückgewichts von Referenzwaage EWJ

an Mengenwaage IFS ..........................................................................................................69

13.3 Automatisches oder manuelles Senden des durchschnittlichen Stückgewichts von

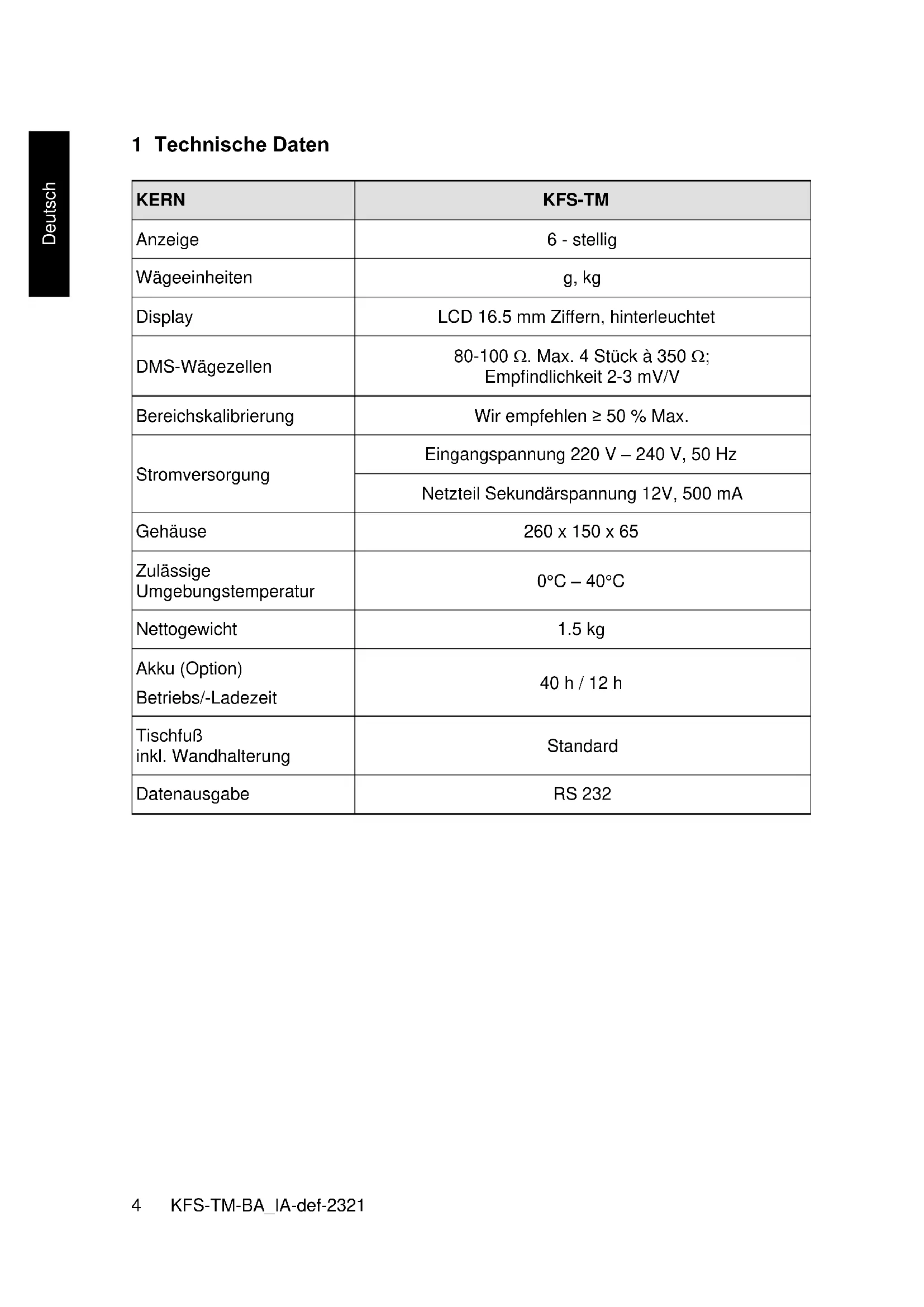

Wägeeinheiten g, kg Display LCD 16.5 mm Ziffern, hinterleuchtet DMS-Wägezellen 80-100 . Max. 4 Stück à 350 ; Empfindlichkeit 2-3 mV/V Bereichskalibrierung Wir empfehlen ≥ 50 % Max. Stromversorgung Eingangspannung 220 V – 240 V, 50 Hz Netzteil Sekundärspannung 12V, 500 mA Gehäuse 260 x 150 x 65 Zulässige Umgebungstemperatur 0°C – 40°C Nettogewicht

Akku (Option) Betriebs/-Ladezeit 40 h / 12 h Tischfuß inkl. Wandhalterung Standard Datenausgabe RS 232KFS-TM-BA_IA-def-2321 5 Deutsch 2 Geräteübersicht

1. Anzeige „Gewicht“

2. Anzeige „Durchschnittliches Stückgewicht“

3. Anzeige „Stückzahl“

4. Toleranzmarke, s. Kap. 7.8

5. Ein-/Ausschalttaste

6. Tarier- und Nullstelltaste

7. Numerische Tasten

10. Eingang Anschluss Lastzellenkabel

11. Tischfuß/Wandhalterung

12. Anschlag Tischfuß/Stativ

13. Anschluss Netzadapter

2.1 Anzeigenübersicht

Gewichtsanzeige Anzeige durchschnittliches Stückgewicht

• Gewichtsanzeige Hier wird das Gewicht des Wägeguts in [kg] angezeigt. Der Indikator [] neben dem Symbol zeigt an: TARE Nettogewicht

• Anzeige durchschnittliches Stückgewicht Hier wird das durchschnittliche Stückgewicht in [g] angezeigt. Dieser Wert wird ent- weder durch den Benutzer numerisch eingegeben oder durch Einwägen von der Waage berechnet.KFS-TM-BA_IA-def-2321 7 Deutsch

• Anzeige Stückzahl Hier wird die aktuelle Stückzahl (PCS = pieces) bzw. im Summiermodus die Summe der aufgelegten Teile angezeigt, s. Kap.7.7. Der Indikator [] neben dem Symbol zeigt an: TOTAL Gesamtstückzahl

Zielstückzahl oberhalb oberer Toleranzgrenze

Zielstückzahl im Toleranzbereich

Zielstückzahl unterhalb unterer Toleranzgrenze

• Stromversorgung über Netzadapter

• Statusanzeige Akku (Option) BUSY

• Wägedaten werden gespeichert/berechnet LIGHT

• Mindeststückgewicht unterschritten8 KFS-TM-BA_IA-def-2321 Deutsch

2.2 Tastaturübersicht

Eingabe des Stückgewichts durch Wägung, s. Kap. 7.6.1 Der Wert wird in den Waagenspeicher abgelegt

Numerische Eingabe des Stückgewichts s. Kap. 7.6.2

Grenzwerte für Toleranzkontrolle setzen/abrufen

Addition in Summenspeicher Menü verlassen, zurück in Wägemodus Gesamtsumme abrufen

Wägedaten über Schnittstelle übermitteln

Funktionsmenü aufrufen Auswahl im Menü bestätigen

Pfeiltasten zur Navigation im Menü und bei numerischer Eingabe zum Setzen der DezimalstelleKFS-TM-BA_IA-def-2321 9 Deutsch

2.3 Akustisches Signal

1 x kurz Bestätigung für Tastendruck 1 x lang Speichervorgang erfolgreich 2 x kurz Ungültige Eingabe 3 x kurz Fehlende Eingabe andauernd Toleranzkontrolle abhängig von Menüeinstellung „F1 Co“, s. Kap. 8 3 Grundlegende Hinweise (Allgemeines)

3.1 Bestimmungsgemäße Verwendung

Das von Ihnen erworbene Anzeigegerät in Kombination mit einer Wägeplatte dient zum Bestimmen des Wägewertes von Wägegut. Es ist zur Verwendung als „nicht- selbsttätiges Wägesystem“ vorgesehen, d.h. das Wägegut wird manuell, vorsichtig und mittig auf die Wägeplatte aufgebracht. Nach Erreichen eines stabilen Wägewer- tes kann der Wägewert abgelesen werden.

3.2 Sachwidrige Verwendung

• Unsere Waagen sind nichtselbsttätige Waagen und nicht für den Einsatz in dy- namischen Wägeprozessen vorgesehen. Die Waagen können jedoch nach Überprüfung des individuellen Einsatzbereiches und hier speziell den Genauig- keitsanforderungen der Anwendung auch für dynamische Wägeprozesse ein- gesetzt werden.

• Keine Dauerlast auf der Wägeplatte belassen. Diese kann das Messwerk be- schädigen.

• Stöße und Überlastungen der Waage über die angegebene Höchstlast (Max), abzüglich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Waage könnte hierdurch beschädigt werden.

• Waage niemals in explosionsgefährdeten Räumen betreiben. Die Serienaus- führung ist nicht Ex-geschützt.

• Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wä- geergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen.

• Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben.10 KFS-TM-BA_IA-def-2321 Deutsch

Gewährleistung erlischt bei

• Nichtbeachten unserer Vorgaben in der Betriebsanleitung

• Verwendung außerhalb der beschriebenen Anwendungen

• Veränderung oder Öffnen des Gerätes

• Mechanische Beschädigung und Beschädigung durch Medien, Flüssigkeiten, natürlichem Verschleiß und Abnutzung

• Nicht sachgemäße Aufstellung oder elektrische Installation

• Überlastung des Messwerkes

3.4 Prüfmittelüberwachung

Im Rahmen der Qualitätssicherung müssen die messtechnischen Eigenschaften der Waage und eines eventuell vorhandenen Prüfgewichtes in regelmäßigen Abständen überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall so- wie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte sind auf der KERN-Homepage (www.kern-sohn.com) verfügbar. In seinem akkreditierten Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal). 4 Grundlegende Sicherheitshinweise

4.1 Hinweise in der Betriebsanleitung beachten

Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durchlesen, selbst dann, wenn Sie bereits über Erfahrungen mit KERN- Waagen verfügen.

4.2 Ausbildung des Personals

Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden.KFS-TM-BA_IA-def-2321 11 Deutsch 5 Transport und Lagerung

5.1 Kontrolle bei Übernahme

Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim Aus- packen auf eventuell sichtbare äußere Beschädigungen.

5.2 Verpackung/Rücktransport

Alle Teile der Originalverpackung für einen eventuell notwendigen Rücktransport aufbewahren. Für den Rücktransport ist nur die Originalverpackung zu verwenden. Vor dem Versand alle angeschlossenen Kabel und losen / bewegli- chen Teile trennen. Evtl. vorgesehene Transportsicherungen wieder anbringen. Alle Teile z.B. Windschutz, Wägeplatte, Netzteil etc. gegen Verrut- schen und Beschädigung sichern.

6 Auspacken und Aufstellen

6.1 Aufstellort, Einsatzort

Die Anzeigegeräte sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuverlässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihr Anzeigegerät und Ihre Wägeplatte wählen. Am Aufstellort folgendes beachten:

• Waage auf eine stabile, gerade Fläche stellen.

• Extreme Wärme sowie Temperaturschwankungen z.B. durch Aufstellen neben der Heizung oder direkte Sonneneinstrahlung vermeiden.

• Waage vor direktem Luftzug durch geöffnete Fenster und Türen schützen.

• Erschütterungen während des Wägens vermeiden.

• Waage vor hoher Luftfeuchtigkeit, Dämpfen und Staub schützen.

• Das Gerät nicht über längere Zeit starker Feuchtigkeit aussetzen. Eine nicht erlaubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät) kann auftre- ten, wenn ein kaltes Gerät in eine wesentlich wärmere Umgebung gebracht wird. In diesem Fall das vom Netz getrennte Gerät ca. 2 Stunden bei Raum- temperatur akklimatisieren.

• Statische Aufladung von Wägegut, Wägebehälter vermeiden.

• Nicht in explosivstoffgefährdeten Bereichen oder in durch Gase, Dämpfe und Nebel sowie durch Stäube explosionsgefährdeten Bereichen betreiben!

• Chemikalien (z.B. Flüssigkeiten oder Gase), welche die Waage innen oder au- ßen angreifen und beschädigen können, sind fernzuhalten.12 KFS-TM-BA_IA-def-2321 Deutsch

• Beim Auftreten von elektromagnetischen Feldern, bei statischen Aufladungen (z.B. beim Verwiegen / Zählen von Kunststoffteilen) sowie bei instabiler Strom- versorgung sind große Anzeigeabweichungen (falsche Wägeergebnisse, sowie Beschädigungen der Waage) möglich. Der Standort muss dann gewechselt oder die Störquelle beseitigt werden.

6.2 Lieferumfang / Serienmäßiges Zubehör:

• Anzeigegerät, s. Kap. 2

• Tischfuß inkl. Wandhalterung

6.3 Auspacken/Aufstellen

Das Anzeigegerät vorsichtig aus der Verpackung nehmen, Plastikhülle entfernen und am vorgesehenen Arbeitsplatz aufstellen. Das Anzeigegerät so aufstellen, dass es gut bedient und eingesehen werden kann. Verwendung mit Tischfuß inkl. Wandhalterung Wandhalterung

Tischfuß in Führungsschiene [11] bis Anschlag [12] schieben, s. Kap. 2.KFS-TM-BA_IA-def-2321 13 Deutsch Verwendung mit Stativ (Option)

(Abbildungsbeispiel)

Zum Hochsetzen der Anzeige kann das Anzeigegerät an ein optional erhältliches Stativ (KERN IFB-A01/A02) montiert werden.14 KFS-TM-BA_IA-def-2321 Deutsch

Länderspezifischen Netzstecker auswählen und am Netzgerät einstecken.

Kontrollieren, ob die Spannungsaufnahme der Waage richtig eingestellt ist. Die Waage darf nur an das Stromnetz angeschlossen werden, wenn die Angaben an der Waage (Aufkleber) und die ortsübliche Netzspannung identisch sind. Nur KERN-Originalnetzgeräte verwenden. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN.

Wichtig: ➢ Vor Inbetriebnahme das Netzkabel auf Beschädigungen überprüfen. ➢ Darauf achten, dass das Netzgerät nicht mit Flüssigkeiten in Berüh- rung kommt. ➢ Der Netzstecker muss jederzeit zugänglich sein.

Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss je- des Anzeigegerät mit angeschlossener Wägeplatte – gemäß dem zugrunde liegen- den physikalischen Wägeprinzip – am Aufstellort auf die dort herrschende Erdbe- schleunigung abgestimmt werden (nur wenn das Wägesystem nicht bereits im Werk auf den Aufstellort justiert wurde). Dieser Justiervorgang muss bei der ersten Inbe- triebnahme, nach jedem Standortwechsel sowie bei Schwankungen der Umgebungs- temperatur durchgeführt werden. Um genaue Messwerte zu erhalten, empfiehlt es sich zudem, das Anzeigegerät auch im Wägebetrieb periodisch zu justieren.

• Justiergewicht bereitstellen.

• Das erforderliche Justiergewicht ist abhängig von der Kapazität des Wä- gesystems. Justierung möglichst nahe an der Höchstlast des Wägesys- tems durchführen. Infos zu Prüfgewichten finden Sie im Internet unter: http://www.kern-sohn.com

• Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit zur Stabili- sierung ist erforderlich.KFS-TM-BA_IA-def-2321 15 Deutsch Menü aufrufen: Gerät einschalten und während des Selbsttests drücken. Darauf achten, dass sich keine Gegenstände auf der Wägeplatte befinden. Falls nötig mit nullstellen. Im Wägemodus ca. 5-6 Sekunden gedrückt halten bis FUNC gefolgt von F0 iSn erscheint. Taste loslassen. wiederholt drücken, bis F2 dm angezeigt wird.

Bei geeichten Wägesystemen Justierschalter drücken! drücken und mit eingestellten Waagentyp auswählen. = Einbereichswaage = Zweibereichswaage = Mehrteilungswaage Mit bestätigen.

wiederholt drücken, bis CAL angezeigt wird.16 KFS-TM-BA_IA-def-2321 Deutsch Mit bestätigen und mit gewünschte Einstellung wählen. = Linearisierung = Justierung

Justierung durchführen: Menüeinstellung nonLin mit bestätigen.

Darauf achten, dass sich keine Gegenstände auf der Wägeplatte befinden. Nach erfolgter Stillstandskontrolle wird LoAd angezeigt. Erforderliches Justiergewicht vorsichtig in die Mitte der Wägeplatte stellen. Nach erfolgreicher Justierung führt die Waage einen Selbsttest durch. Während des Selbsttests Justiergewicht abnehmen, die Waage kehrt automatisch in den Wägemodus zurück. Bei einem Justierfehler oder falschem Justiergewicht wird eine Fehlermeldung an- gezeigt, Justiervorgang wiederholen.KFS-TM-BA_IA-def-2321 17 Deutsch

Die Linearität gibt die größte Abweichung der Gewichtsanzeige einer Waage zum Wert des jeweiligen Prüfgewichts nach Plus und Minus über den gesamten Wägebe- reich an. Wird bei der Prüfmittelüberwachung eine Linearitätsabweichung festgestellt, kann diese durch eine Linearisierung verbessert werden.

• Die Linearisierung darf nur von einer Fachkraft mit fundierten Kennt- nissen im Umgang mit Waagen durchgeführt werden.

• Die zu verwendenden Prüfgewichte müssen auf die Spezifikationen der Waage abgestimmt sein, s. Kap. „Prüfmittelüberwachung“.

• Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit zur Sta- bilisierung ist erforderlich.

• Während der Linearisierung in Schritt LOAD 1 bis LOAD 4 Justierge- wicht nicht entfernen sondern nur erhöhen. Umgekehrt in Schritt LOAD 4 bis LOAD 1 Justiergewicht nicht entfernen sonder nur verrin- gern.

• Nach erfolgter Linearisierung wird eine Kalibrierung empfohlen, s. Kap. „Prüfmittelüberwachung“.

300kg 500kg 1000kg 1500kg 3 t 500kg 1000kg 2000kg 3000kg18 KFS-TM-BA_IA-def-2321 Deutsch Menüpunkt Linearisierung aufrufen, s. Kap. 6.6 Menüeinstellung mit bestätigen.

Sicherstellen, dass sich keine Gegenstände auf der Wägeplatte befinden.

Nach erfolgter Stillstandskontrolle wird „LoAd 1“ angezeigt. Erstes Justiergewicht ca. 1/4 Max (s. Tab. 1) vorsichtig in die Mitte der Wägeplatte stellen. Nach erfolgter Stillstandskontrolle wird „LoAd 2“ angezeigt. Zweites Justiergewicht ca. 2/4 Max (s. Tab. 1) vorsichtig in die Mitte der Wäge- platte stellen. Nach erfolgter Stillstandskontrolle wird „LoAd 3“ angezeigt. Drittes Justiergewicht ca. 3/4 Max (s. Tab. 1) vorsichtig in die Mitte der Wäge- platte stellen. Nach erfolgter Stillstandskontrolle wird „LoAd 4“ angezeigt. Viertes Justiergewicht ca. 4/4 Max (s. Tab. 1) vorsichtig in die Mitte der Wäge- platte stellen. Nach erfolgter Stillstandskontrolle führt die Waage einen Selbsttest durch, die Waage kehrt automatisch in den Wägemodus zurück.

• Bei einem Justierfehler oder falschem Justiergewicht wird eine Fehlermel- dung angezeigt, Justiervorgang wiederholen.KFS-TM-BA_IA-def-2321 19 Deutsch

Allgemeines: Nach der EU-Richtlinie 2014/31EU müssen Waagen geeicht sein, wenn sie wie folgt verwendet werden (gesetzlich geregelter Bereich):

• Im geschäftlichen Verkehr, wenn der Preis einer Ware durch Wägung bestimmt wird.

• Bei der Herstellung von Arzneimitteln in Apotheken sowie bei Analysen im me- dizinischen und pharmazeutischen Labor.

• Zu amtlichen Zwecken

• bei der Herstellung von Fertigpackungen Bitte wenden Sie sich im Zweifelsfall an Ihr örtliches Eichamt. Waagen im gesetzlich geregelten Bereich (-> geeichte Waagen) müssen im Eichgül- tigkeitszeitraum die Verkehrsfehlergrenzen einhalten – diese betragen i.d.R. die dop- pelten Eichfehlergrenzen. Läuft dieser Eichgültigkeitszeitraum ab, so muss eine Nacheichung erfolgen. Sollte zum Bestehen dieser Nacheichung eine Justage der Waage zum Einhalten der Eich- fehlergrenzen notwendig sein, so stellt dies keinen Garantiefall dar. UUEichhinweise: Für eine geeichte Waage liegt eine EU Bauartzulassung vor. Wird die Waage wie oben beschrieben im eichpflichtigen Bereich eingesetzt, so muss diese geeicht sein und regelmäßig nachgeeicht werden. Die Nacheichung erfolgt nach den jeweiligen gesetzlichen Bestimmungen der Län- der. Die Eichgültigkeitsdauer in Deutschland z. B. beträgt für Waagen in der Regel 2 Jahre. Die gesetzlichen Bestimmungen des Verwendungslandes sind zu beachten!

Die Eichung des Wägesystems ist ohne die „Siegelmarken“ ungültig. Bei Waagen mit Bauartzulassung weisen die angebrachten Siegelmarken da- rauf hin, dass die Waage nur durch geschulte und autorisierte Fachkräfte ge- öffnet und gewartet werden darf. Bei zerstörten Siegelmarken erlischt die Eichgültigkeit. Die nationalen Gesetze und Vorschriften sind einzuhalten. In Deutschland ist eine Nacheichung erforderlich.20 KFS-TM-BA_IA-def-2321 Deutsch Hinweise zu geeichten Wägesystemen Bei geeichten Wägesystemen ist der Zugang zu den Menüpunkten F1, F2, F3 des Konfigurationsmenüs gesperrt. Um die Zugriffsperre aufzuheben, im Menüpunkt F3 APP des Konfigurationsmenüs (s. Kap. 12.4) die Einstellung auf „on“ setzen. Position Siegelmarken und Justierschalter:

1. Selbstzerstörende Siegelmarke

3. Abdeckung Justierschalter

4. Selbstzerstörende SiegelmarkeKFS-TM-BA_IA-def-2321 21

drücken, das Gerät führt einen Selbsttest durch. Sobald die Gewichtsan- zeige erscheint, ist das Gerät wägebereit.

drücken, die Anzeige erlischt.

Nullstellen korrigiert den Einfluss leichter Verschmutzungen auf der Wägeplatte. Null- stellbereich ± 2 % Max. Wägesystem entlasten drücken, die Nullanzeige und der Indikator [] neben a erscheinen.

Wägegut auflegen. Stabilitätsanzeige [] abwarten. Wägeergebnis ablesen.

Überlast-Warnung Überlastungen des Gerätes über die angegebene Höchstlast (Max), abzüglich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Das Ge- rät könnte hierdurch beschädigt werden. Die Überschreitung der Höchstlast wird mit der Anzeige „O-err“ und einem Signalton angezeigt. Wägesystem entlasten bzw. Vorlast verringern.22 KFS-TM-BA_IA-def-2321 Deutsch

Wägebehälter auflegen. Nach erfolgter Stillstandskontrolle drücken. Die Nullanzeige und der Indikator [] neben TARE erscheinen. Das Gewicht des Ge- fäßes ist nun intern gespeichert. Wägegut einwiegen, das Nettogewicht wird angezeigt. Nach Abnehmen des Wägebehälter erscheint das Gewicht des Wägebehälter als Minus-Anzeige. Der Tariervorgang kann beliebige Male wiederholt werden, beispielsweise beim Einwiegen von mehreren Komponenten zu einer Mischung (Zuwiegen).Die Grenze ist dann erreicht, wenn der gesamte Wägebereich ausgelastet ist. Zum Löschen des Tarawertes Wägeplatte entlasten und drücken.

Es besteht zudem die Möglichkeit, einen bekannten Tarawert über die numerischen Tasten einzugeben. Tarawert eingeben und mit bestätigen. Löschen des Pre-Tarewertes: Wägeplatte entlasten und drücken, die Waage wechselt zur Nullanzeige.KFS-TM-BA_IA-def-2321 23 Deutsch

Bei der Stückzählung können entweder Teile in einen Behälter eingezählt oder Teile aus einem Behälter herausgezählt werden. Um eine größere Menge von Teilen zäh- len zu können, muss mit einer kleinen Menge (Referenzstückzahl) das durchschnittli- che Gewicht pro Teil ermittelt werden. Je größer die Referenzstückzahl, desto höher ist die Zählgenauigkeit. Die Referenz muss bei kleinen oder stark unterschiedlichen Teilen besonders hoch gewählt werden.

• Das durchschnittliche Stückgewicht kann nur von stabilen Wägewerten er- mittelt werden.

• Bei Wägewerten unter null, zeigt die Stückzählanzeige eine negative Stückzahl an.

• Erscheint in der Anzeige LIGHT ist das Mindeststückgewicht unterschritten.

• Falsche Eingaben mit löschen.

• Die Genauigkeit des durchschnittlichen Stückgewichts kann jederzeit wäh- rend weiteren Zählvorgängen erhöht werden. Dazu weitere Teile auflegen und drücken. Nach erfolgter Referenzoptimierung ertönt ein Signal- ton. Da die zusätzlichen Teile die Basis für die Berechnung vergrößern, wird auch die Referenz genauer.24 KFS-TM-BA_IA-def-2321 Deutsch

7.6.1 Ermittlung des durchschnittlichen Stückgewichts durch Wägung

Referenz setzen Waage Nullstellen oder falls nötig leeren Wägebehälter tarieren. Eine bekannte Anzahl (z. B. 10 Stück) von Einzelteilen als Referenz auflegen. Stabilitätsanzeige abwarten, dann die Anzahl Einzelteile über die numerischen Tasten eingeben. Mit bestätigen.

Die Waage ermittelt das durchschnittliche Stückgewicht. Stücke zählen Falls nötig tarieren, Wägegut auflegen und Stückzahl ablesen. Referenz löschen drücken, das durchschnittliche Stückgewicht wird gelöscht.KFS-TM-BA_IA-def-2321 25 Deutsch

7.6.2 Numerische Eingabe des durchschnittlichen Stückgewichts

Referenz setzen Bekanntes durchschnittliches Stückgewicht mit den numerischen Tasten einge- ben und mit bestätigen.

Stücke zählen Falls nötig tarieren, Wägegut auflegen und Stückzahl ablesen.

Referenz löschen drücken, das durchschnittliche Stückgewicht wird gelöscht.26 KFS-TM-BA_IA-def-2321 Deutsch

Summieren bei Gewichtsanzeige: Gewichtsanzeige: Aktuell aufgelegtes Gewicht Stückgewichtsanzeige: Gewähltes Stückgewicht Stückzahlanzeige: Aktuell aufgelegte Stückzahl

Aktuell aufgelegtes Gewicht Gewähltes Stückgewicht

Aktuell aufgelegte Stückzahl

Summieren bei Stückanzeige: drücken, die Anzeige wechselt zur Stückanzeige.

Gewichtsanzeige: Aktuell aufgelegte Stückzahl Stückgewichtsanzeige: Aktuelle aufgelegte Stückzahl + Summe der addier- ten Anzeigewerte Stückzahlanzeige: Summe der addierten Anzeigewerte

Aktuell aufgelegte Stückzahl Vorschau: Aktuell aufgelegte Stückzahl + Aktuelle Gesamtstückzahl

Aktuelle GesamtstückzahlKFS-TM-BA_IA-def-2321 27 Deutsch

7.7.1 Manuelles Summieren

Mit dieser Funktion werden die einzelnen Wägewerte durch Drücken von in den Summenspeicher addiert und bei Anschluss eines optionalen Druckers ausgegeben.

Menüeinstellungen: „F12 AC“ „5 AC 1“, s. Kap. 8 „F8 UA“ „4 UA 5“ s. Kap. 8

Durchschnittliches Stückgewicht ermitteln (s. Kap. 7.6.1) oder von Hand eingeben (s. Kap. 7.6.2). Wägegut A auflegen.

Aktuell aufgelegtes Gewicht Gewähltes Stückgewicht

Aktuell aufgelegte Stückzahl Stabilitätsanzeige abwarten, dann drücken. Der Anzeigewert (z.B. 50 Stück) wird in den Summenspeicher addiert und bei Anschluss eines optionalen Druckers ausgegeben.

Wägegut abnehmen. Weiteres Wägegut kann erst addiert werden, wenn die An- zeige ≤ Null.28 KFS-TM-BA_IA-def-2321 Deutsch Wägegut B auflegen.

Stabilitätsanzeige abwarten, dann drücken. Der Anzeigewert (z.B. 20 Stück) wird in den Summenspeicher addiert und bei Anschluss eines optionalen Druckers ausgegeben.

Das Gesamtgewicht, Anzahl der Wägungen sowie die Gesamtstückzahl werden kurz eingeblendet (Indikator [] neben TOTAL). Danach wechselt die Anzeige zur aktuell aufgelegten Stückzahl (Indikator [] neben PCS)

Nach Bedarf weiteres Wägegut wie vorhergehend beschrieben summieren. Darauf achten, dass das Wägesystem zwischen den einzelnen Wägungen entlas- tet werden muss. Dieser Vorgang kann 99-mal bzw. so oft wiederholt werden bis der Kapazität des Wägesystem erschöpft ist.KFS-TM-BA_IA-def-2321 29 Deutsch Summe „Total“ anzeigen und ausgeben: Bei entlasteter Wägeplatte drücken, das Gesamtgewicht, die Anzahl Wä- gungen und die Gesamtstückzahl werden 2 sec. lang angezeigt und bei An- schluss eines optionalen Druckers ausgegeben.

Anzeige: Gesamtgewicht Anzahl Wägungen

Wägedaten löschen: drücken, das Gesamtgewicht, die Anzahl Wägungen und Gesamtstückzahl werden 2 sec. lang angezeigt. Während dieser Anzeige drücken.30 KFS-TM-BA_IA-def-2321 Deutsch

7.7.2 Automatisches Summieren

Mit dieser Funktion werden die einzelnen Wägewerte automatisch beim Entlasten der Waage in den Summenspeicher addiert und bei Anschluss eines optionalen Dru- ckers ausgegeben.

Menüeinstellungen: „F12 AC“ „5 AC 0“, s. Kap. 8 „F8 UA“ „4 UA 5“ s. Kap. 8

Summieren: Durchschnittliches Stückgewicht ermitteln (s. Kap. 7.6.1) oder von Hand eingeben (s. Kap. 7.6.2). Wägegut A auflegen. Nach erfolgter Stillstandskontrolle ertönt ein Signalton, der Wägewert wird in den Summenspeicher addiert. Wägegut abnehmen. Bei Anschluss eines optionalen Druckers erfolgt die Datenausgabe.

Weiteres Wägegut kann erst addiert werden, wenn die Anzeige ≤ Null. Wägegut B auflegen. Nach erfolgter Stillstandskontrolle ertönt ein Signalton, der Wägewert wird in den Summenspeicher. Wägegut abnehmen. Das Gesamtgewicht, Anzahl der Wägungen sowie die Gesamtstückzahl werden kurz eingeblendet (Indikator [] neben TOTAL). Bei Anschluss eines optionalen Druckers erfolgt die Datenausgabe. Nach Bedarf weiteres Wägegut wie vorhergehend beschrieben summieren. Darauf achten, dass das Wägesystem zwischen den einzelnen Wägungen ent- lastet werden muss. Dieser Vorgang kann 99-mal bzw. so oft wiederholt werden bis der Kapazität des Wägesystem erschöpft ist.

Summe „Total“ anzeigen und ausgeben: Bei entlasteter Wägeplatte drücken, das Gesamtgewicht, die Anzahl Wä- gungen und die Gesamtstückzahl werden 2 sec. lang angezeigt und bei An- schluss eines optionalen Druckers ausgegeben.

Wägedaten löschen: drücken, das Gesamtgewicht, die Anzahl Wägungen und Gesamtstückzahl werden 2 sec. lang angezeigt. Während dieser Anzeige drücken.KFS-TM-BA_IA-def-2321 31 Deutsch

7.8 Toleranzkontrolle

Die Waage ermöglicht das Einwägen von Gütern auf eine Zielstückzahl oder ein Ziel- gewicht innerhalb festgelegter Toleranzen. Mit dieser Funktion lässt sich auch über- prüfen, ob das Wägegut innerhalb eines vorgegebenen Toleranzbereichs liegt. Das Erreichen des Zielwertes wird durch ein akustisches (sofern im Menü aktiviert) und optisches Signal (Toleranzmarke ) angezeigt. Menüeinstellungen, s. Kap. 8: Zielstückzahl / Zielgewicht mit Toleranz 2 Grenzwerte Menüeinstellung „F3 Pn s. Kap. 8 Exakte Zielstückzahl / exaktes Zielgewicht ohne Toleranz 1 Grenzwert Menüeinstellung „F3 Pn s. Kap. 8

Akustisches Signal: Das akustische Signal ist abhängig von der Einstellung im Menüblock „F4 bU“, s. Kap. 8. Wählbar: 14 bu 0 Akustisches Signal ausgeschaltet 14 bu 1 Akustisches Signal ertönt, wenn das Wägegut innerhalb des Toleranzbereiches liegt. 14 bu 2 Akustisches Signal ertönt, wenn das Wägegut außerhalb des Toleranzbereiches liegt.

Optisches Signal: Die dreieckige Toleranzmarke [] in der Anzeige zeigt an, ob das Wägegut sich in- nerhalb der zwei Toleranzgrenzen befindet.

Zielstückzahl / Zielgewicht oberhalb oberer Toleranzgrenze

Zielstückzahl / Zielgewicht im Toleranzbereich

Zielstückzahl / Zielgewicht unterhalb unterer Toleranzgrenze32 KFS-TM-BA_IA-def-2321 Deutsch Bei Anschluß der Ampel CFS-A03 (Option) werden die Toleranzen wie folgt ange- zeigt: Die Ampel leuchtet: rot Zielstückzahl / Zielgewicht oberhalb oberer Toleranzgrenze grün Zielstückzahl / Zielgewicht im Toleranzbereich gelb Zielstückzahl / Zielgewicht unterhalb unterer Toleranzgrenze

Funktion aktivieren Menüeinstellung „F0 sel“, s. Kap. 8

Toleranzkontrolle „Wägen“

Toleranzkontrolle „Zählen“KFS-TM-BA_IA-def-2321 33 Deutsch Grenzwerte anzeigen

1. Toleranzkontrolle Zielgewicht

drücken, der untere Grenzwert für Zielgewicht mit der aktuellen Einstellung wird angezeigt. drücken, der obere Grenzwert für Zielgewicht mit der aktuellen Einstellung wird an- gezeigt.

2. Toleranzkontrolle Zielstückzahl

drücken, der untere Grenzwert für Zielstückzahl mit der aktuellen Einstellung wird angezeigt. drücken, der obere Grenzwert für Zielstückzahl mit der aktuellen Einstellung wird angezeigt.

Mit zurück in den Wägemodus.34 KFS-TM-BA_IA-def-2321 Deutsch

7.8.1 Toleranzkontrolle auf Zielstückzahl

Menüeinstellung „F0 sel / SEL 2“, s. Kap.7.8 „Funktion aktivieren“. Grenzwerte setzen drücken, der untere Grenzwert mit der aktuellen Einstellung wird angezeigt.

Falls nötig aktuelle Einstellung mit löschen. Mit den numerischen Tasten Stückzahl für den unteren Grenzwert (z.B. 70 Stück) eingeben und mit bestätigen.

Der obere Grenzwert mit der aktuellen Einstellung wird angezeigt. Falls nötig mit löschen. Mit den numerischen Tasten Stückzahl für den oberen Grenzwert (z.B. 80 Stück) eingeben und mit bestätigen.KFS-TM-BA_IA-def-2321 35 Deutsch Toleranzkontrolle starten Stückgewicht festlegen, s. Kap. 7.6.1 oder 7.6.2 Wägegut auflegen, warten bis die Toleranzmarke [] erscheint. Anhand der Tole- ranzmarke prüfen, ob das Wägegut unter, innerhalb oder über der vorgegebenen Toleranz liegt. Abhängig von der Einstellung im Menü ertönt zusätzlich das akustische Signal. Zielstückzahl unter Toleranz:

Zielstückzahl innerhalb Toleranz:

Zielstückzahl über Toleranz:36 KFS-TM-BA_IA-def-2321 Deutsch

7.8.2 Toleranzkontrolle auf Zielgewicht

Menüeinstellung „F0 sel / SEL 1“, „Funktion aktivieren“.

Grenzwerte setzen drücken, der untere Grenzwert mit der aktuellen Einstellung wird angezeigt.

Falls nötig mit löschen.

Mit den numerischen Tasten Gewicht für den unteren Grenzwert (z.B. 3 kg) ein- geben und mit bestätigen.

Der obere Grenzwert für Zielgewicht mit der aktuellen Einstellung wird angezeigt. Falls nötig mit löschen.KFS-TM-BA_IA-def-2321 37 Deutsch Mit den numerischen Tasten Gewicht für den oberen Grenzwert (z.B. 4 kg) einge- ben und mit bestätigen.38 KFS-TM-BA_IA-def-2321 Deutsch Toleranzkontrolle starten Wägegut auflegen, warten bis die Toleranzmarke [] erscheint. Anhand der Tole- ranzmarke prüfen, ob das Wägegut unter, innerhalb oder über der vorgegebenen Toleranz liegt. Abhängig von der Einstellung im Menü ertönt zusätzlich das akustische Signal. Zielgewicht unter Toleranz:

Zielgewicht innerhalb Toleranz:

Zielgewicht über Toleranz:KFS-TM-BA_IA-def-2321 39 Deutsch

7.9 Speicherfunktion mit ID

Der Funktion Pre-Tare, sowie dem Referenzgewicht kann eine ID zwischen 00-99 zu- gewiesen werden. Nur in nicht-eichfähiger Einstellung möglich! Im Konfigurationsmenü (s. Kap. 12.5) Menüpunkt F3 APP auf „off“

7.9.1 ID der Funktion Pre-Tare zuweisen:

Mit den numerischen Tasten Pre-Tarewert eingeben, mit bestätigen. Mit langem Tastendruck drücken, „00“ wird angezeigt Mit den numerischen Tasten ID-Nummer (00-99) eingeben und mit bestäti- gen

7.9.2 ID einem bestimmten Referenzgewicht zuweisen

Referenzgewicht über die numerischen Tasten eingeben und mit bestä- tigen mit langem Tastendruck drücken, in der Anzeige erscheint „00“. mit den numerischen Tasten ID (00 – 99) eingeben und mit speichern.

Gespeichertes Referenzgewicht abrufen: so lange drücken, bis „00“ angezeigt wird. Mit den numerischen Tasten ge- speicherte ID eingeben und mit bestätigen. Das gespeicherte Referenzge- wicht wird angezeigt.

Gespeicherte ID abrufen: so lange drücken, bis „00“ angezeigt wird. Mit den numerischen Tasten ge- wünschte ID eingeben und mit bestätigen. Die entsprechende Funktion, bzw. das entsprechende Referenzgewicht wird abgerufen.40 KFS-TM-BA_IA-def-2321 Deutsch

7.9.3 ID der Funktion Toleranzwägen zuweisen

Funktion aktivieren Menüeinstellung „F0 sel“, s. Kap. 8

Toleranzkontrolle „Wägen“

Toleranzkontrolle „Zählen“

Mit zurück in den WägemodusKFS-TM-BA_IA-def-2321 41 Deutsch Grenzwerte setzen drücken, der untere Grenzwert mit der aktuellen Einstellung wird angezeigt.

Falls nötig aktuelle Einstellung mit löschen. Mit den numerischen Tasten Stückzahl für den unteren Grenzwert (z.B. 70 Stück) eingeben und mit bestätigen.

Der obere Grenzwert mit der aktuellen Einstellung wird angezeigt. Falls nötig mit löschen. Mit den numerischen Tasten Stückzahl für den oberen Grenzwert (z.B. 80 Stück) eingeben und mit bestätigen.

mit langem Tastendruck drücken, in der Anzeige erscheint „00“. mit den numerischen Tasten ID (00 – 99) eingeben und mit speichern.42 KFS-TM-BA_IA-def-2321 Deutsch Eingegebene Werte über die festgelegte ID abrufen: so lange drücken, bis „00“ angezeigt wird. Mit den numerischen Tasten die entsprechende ID eingeben und mit bestätigen. drücken, der untere Grenzwert wird angezeigt drücken, der obere Grenzwert wird angezeigt.KFS-TM-BA_IA-def-2321 43 Deutsch

7.10 Datum und Uhrzeit einstellen für Bildschirmschoner

Die Waage verfügt über die Möglichkeit, das Datum (2 unterschiedliche Anzeigear- ten) und die Uhrzeit anzuzeigen. Diese Einstellungen können als Bildschirmschoner verwendet werden, wenn dieser im Menü aktiviert wurde (F13/F14 ti – SLP on). Die Waage schaltet den Bildschirmschoner automatisch ein, und zwar 10 Minuten nach- dem sie zuletzt verwendet wurde. Beispiel Anzeigenübersicht Bildschirmschoner: Jahreszahl Tag Monat

• Im Wägemodus gedrückt halten, bis „F0 SEL“ erscheint

so oft drücken, bis „F 13/F14 ti“ erscheint

drücken, „SLP on“ wird angezeigt44 KFS-TM-BA_IA-def-2321 Deutsch

drücken, „d n y“ wird angezeigt

drücken, „SET YE“ wird angezeigt,

Ein Zahlenwert wird blinkend angezeigt, mit den numerischen Tasten das Jahr einge- ben. Die beiden ersten Ziffern „20“ können nicht verändert werden. An der rechten Stelle zuerst das Jahrzehnt eingeben und danach das Jahr: z.B. „1“ und danach „5“ ergibt das Jahr 2015.

drücken, „SET YE“ wird angezeigt

Um den Tag und den Monat einzugeben,

drücken, „Set dA“ wird angezeigtKFS-TM-BA_IA-def-2321 45 Deutsch „00.00“ (Beispiel) wird blinkend angezeigt; Hier nun nacheinander Tag und Monat eingeben, dabei mit der linken Stelle beginnen. Beispiel: 08.04. In der Reihenfolge 0-8-0-4 die Werte eingeben (Beispiel) Mit bestätigen, „Set dA“ wird angezeigt Jahr, Monat und Tag sind nun eingestellt Uhrzeit einstellen: Mit „Set ti“ anwählen, hier wird die Uhrzeit eingestellt

Mit bestätigen, „Set dA“ wird angezeigt drücken die zuletzt eingestellte Uhrzeit wird blinkend dargestellt. Mit numerischen Tasten Uhrzeit eingeben, in der Reihenfolge: Beispiel: 12:48 Uhr: 1-2-4-8 nacheinander eingeben drücken, die Uhrzeit ist jetzt eingestellt. Mit (mehrmals) zurück in den Wägemodus.

• Das Format „D m y“ auf dieselbe Art und Weise eingeben.

Bildschirmschoner ausschalten, indem im Menü „SLP off“ eingestellt wird.46 KFS-TM-BA_IA-def-2321 Deutsch

7.11 Overload-Counter (ab Version 1.00x)

Die Waage besitzt die Möglichkeit bis zu 30 Wägungen mit Überlast abzuspeichern. Die Überlast muss > 105 % von Max. betragen.

7.11.1 Gespeicherte Werte abfragen:

Im Wägemodus langer Tastendruck auf ,

Mit den numerischen Tasten einen Wert zwischen 1 - 30 eingeben.

(Beispiel) Der gespeicherte Überlast-Wert

(Beispiel) wird angezeigt.KFS-TM-BA_IA-def-2321 47 Deutsch

7.11.2 Gespeicherte Werte löschen:

Einzelne Werte löschen: Um einen gespeicherten Wert zu löschen, während des Selbsttests drücken. Die Anzahl der gespeicherten Überlast-Werte wird kurz angezeigt:

(Beispiel) Langer Tastendruck auf ,

wird angezeigt. Um den jeweiligen Wert zu löschen, entsprechenden Speicherplatz (zwischen 1 und

30) über die numerischen Tasten eingeben,

(Beispiel) Nach kurzer Zeit wird angezeigt. Der Wert wurde somit gelöscht.

Alle gespeicherten Werte löschen: Um alle gespeicherten Werte zu löschen, während des Selbsttests drücken. Die Anzahl der gespeicherten Überlast-Werte wird kurz angezeigt:

(Beispiel) Danach langer Tastendruck auf , wird angezeigt. Somit sind alle gespeicherten Werte gelöscht.48 KFS-TM-BA_IA-def-2321 Deutsch 8 Funktionsmenü Navigation im Menü: Menü aufrufen Im Wägemodus gedrückt halten bis FSEt erscheint. Taste loslassen. Der erste Menüpunkt F0. SEL wird ange- zeigt.

Menüpunkte anwählen Mit lassen sich die einzelnen Menüpunkte der Reihe nach anwählen.

Einstellungen ändern Ausgewählten Menüpunkt mit bestätigen, die aktuelle Einstellung wird angezeigt. Mit lässt sich die Einstellung im angewählten Menü- punkt ändern.

Einstellung bestätigen Gewünschte Einstellung mit bestätigen, das Gerät kehrt zurück ins Menü. Zurück in den Wägemodus Zurück in den Wägemodus drücken.50 KFS-TM-BA_IA-def-2321 Deutsch

8.1 Übersicht nicht eichfähige Wägesysteme

(im Konfigurationsmenü Menüpunkt F3 APP Einstellung „off“ wählen) Menüpunkt Verfügbare Einstellungen F0 SEL Toleranzkontrolle aktivieren 1 SEL0 Toleranzkontrolle deaktiviert 1 SEL1 Toleranzkontrolle auf Wägen 1 SEL2* Toleranzkontrolle auf Zählen F1 Co Anzeigebedingungen der Toleranz- marke 11 Co0 Toleranzmarke wird immer angezeigt, auch wenn Stillstandskontrolle noch nicht angezeigt ist. 11 Co 1* Toleranzmarke wird nur in Verbindung mit Still- standskontrolle angezeigt. F2 Li Toleranzbereich 12 Li 0 Toleranzmarke wird nur oberhalb des Nullpunkt- bereiches angezeigt. 12 Li 1* Toleranzmarke wird im gesamten Bereich ange- zeigt. F3 Pn Anzahl Grenzpunkte 13 Pn 0

2- Grenzpunkte (+/OK/-)

F4 bU Akustisches Signal 14 bu0* Akustisches Signal bei Toleranzkontrolle ausge- schaltet 14 bu1 Akustisches Signal ertönt, wenn Wägegut inner- halb des Toleranzbereiches liegt 14 bu2 Akustisches Signal ertönt, wenn Wägegut außer- halb des Toleranzbereiches liegt F5 Ao Automatische Nullpunktkorrektur (Zero Tracking) 2 Ao0 Automatische Nullpunktkorrektur aus 2 Ao1 Automatische Nullpunktkorrektur ein, 0.5 d 2 Ao2* Automatische Nullpunktkorrektur ein, 1 d 2 Ao3 Automatische Nullpunktkorrektur ein, 2 d 2 Ao4 Automatische Nullpunktkorrektur ein, 4 d F6 At Auto-Tare

Auto-Tare aktiviert off Auto-Tare nicht aktiviert F7 AP Automatische Abschaltung bei Akku-Betrieb 3 Ap0* AUTO OFF Funktion deaktiviert 3 Ap1 Gerät wird nach 3 Min. ausgeschaltet, wenn das Anzeigegerät oder die Wägebrücke nicht bedient werden. F8 UA RS-232-Modus 4 UA0 Ausgabe über RS232C Schnittstelle deaktiviert 4 UA1* Ständige Datenausgabe 4 UA2 Ständige Datenausgabe stabiler Wägewerte 4 UA3 Eine Ausgabe bei stabilem Wägewert. Keine Aus- gabe bei instabilen Wägewerten. Erneute Aus- gabe nach Stabilisierung. 4 UA4 Fernsteuerbefehle, s. Kap. 9.2. Ausgabe nach Drücken der PRINT-TasteKFS-TM-BA_IA-def-2321 51 Deutsch

Standarddruckereinstellung, Ausgabe nach Drü- cken der PRINT-Taste id on/off Ausdruck Speicher ein/aus dt on/off Ausdruck Datum ein/aus G on/off Ausdruck Bruttogewicht ein/aus n on/off Ausdruck Nettogewicht ein/aus C on/off Ausdruck Summe ein/aus PCS on/off Ausdruck Stückzählen ein/aus UW on/off Ausdruck Wägeeinheit ein/aus t on/off Ausdruck Tarierwert 4 UA6 Auswahl TP-UP-Drucker oder LP-50 Drucker 4 UA7 KCP ein/aus F9 bl. Baudrate 41 bl 0 1200 bps 41 bl1 2400 bps 41 bl 2 4800 bps 41 bl 3 9600 bps F10 PA Parität 42 Pr0* Kein Paritätsbit 42 Pr1 Ungerade Parität 42 Pr2 Gerade Parität F11 S0 Sd0 on* Autom. Ausdruck bei Nullanzeige aktiviert Sd0 of Autom. Ausdruck bei Nullanzeige deaktiviert F12 AC 5 AC 0 Automatisches Summieren, s. Kap. 7.7.2 Mit dieser Funktion werden die einzelnen Wäge- werte automatisch beim Entlasten der Waage in den Summenspeicher addiert und bei Anschluss eines optionalen Druckers ausgegeben. 5 AC 1* Manuelles Summieren, s. Kap. 7.7.1 Mit dieser Funktion werden die einzelnen Wäge- werte durch Drücken von in den Summen- speicher addiert und bei Anschluss eines optiona- len Druckers ausgegeben. F13 bk Hinterleuchtung der Anzeige 5 bkL0 Hinterleuchtung ausgeschaltet 5 bkL1 Automatische Hinterleuchtung nur bei Belastung der Wägeplatte oder Tastendruck. 5 bkL2 Hinterleuchtung ständig eingeschaltet52 KFS-TM-BA_IA-def-2321 Deutsch F14 ti Datum und Uhrzeit/ Bildschirmschoner SLP on Bildschirmschoner ein Einstellung des Datums und der Uhrzeit D m y dd mm yyyy (TT MM JJJJ) SEt YE - Jahr SEt dA – Monat u. Tag Set ti - Uhrzeit Y m d yyyy mm dd (JJJJ MM TT) SEt YE - Jahr SEt dA – Monat u. Tag Set ti - Uhrzeit SLP off Bildschirmschoner aus F15 tA Eingeschränkter Tarierbereich

drücken, die aktuelle Einstellung wird ange- zeigt. Mit den Navigationstasten gewünschte Ein- stellung wählen, die jeweils aktive Stelle blinkt. Eingabe mit bestätigen. SAmPLE Zählsystem

Einstellungen Zählsystem rS232 Verbindung zu Referenzwaage EWJ SCALE Zählen nur an der IFS

Werkseinstellungen sind mit * gekennzeichnet.KFS-TM-BA_IA-def-2321 53 Deutsch

8.2 Übersicht eichfähige Wägesysteme

(im Konfigurationsmenü Menüpunkt F3 APP Einstellung „on“ wählen) Menüpunkt Verfügbare Einstellungen F0 SEL Toleranzkontrolle aktivieren 1 SEL0 Toleranzkontrolle deaktiviert 1 SEL1 Toleranzkontrolle auf Wägen 1 SEL2* Toleranzkontrolle auf Zählen F1 Co Anzeigebedingungen der Toleranz- marke 11 Co0 Toleranzmarke wird immer angezeigt, auch wenn Stillstandskontrolle noch nicht angezeigt ist. 11 Co 1* Toleranzmarke wird nur in Verbindung mit Still- standskontrolle angezeigt. F2 Li Toleranzbereich 12 Li 0 Toleranzmarke wird nur oberhalb des Nullpunkt- bereiches angezeigt. 12 Li 1* Toleranzmarke wird im gesamten Bereich ange- zeigt. F3 Pn Anzahl Grenzpunkte 13 Pn 0

2- Grenzpunkte (+/OK/-)

F4 bU Akustisches Signal 14 bu0* Akustisches Signal bei Toleranzkontrolle ausge- schaltet 14 bu1 Akustisches Signal ertönt, wenn Wägegut inner- halb des Toleranzbereiches liegt 14 bu2 Akustisches Signal ertönt, wenn Wägegut außer- halb des Toleranzbereiches liegt F5 Ao Automatische Nullpunktkorrektur (Zero Tracking) 2 Ao0 Automatische Nullpunktkorrektur aus 2 Ao1 Automatische Nullpunktkorrektur ein, 0.5 d 2 Ao2* Automatische Nullpunktkorrektur ein, 1 d 2 Ao3 Automatische Nullpunktkorrektur ein, 2 d 2 Ao4 Automatische Nullpunktkorrektur ein, 4 d F6 AP Automatische Abschaltung bei Akku-Betrieb 3 Ap0* AUTO OFF Funktion deaktiviert 3 Ap1 Gerät wird nach 3 Min. ausgeschaltet, wenn das Anzeigegerät oder die Wägebrücke nicht bedient werden.54 KFS-TM-BA_IA-def-2321 Deutsch F7 UA RS-232-Modus 4 UA0 Ausgabe über RS232C Schnittstelle deaktiviert 4 UA1* Ständige Datenausgabe 4 UA2 Ständige Datenausgabe stabiler Wägewerte 4 UA3 Eine Ausgabe bei stabilem Wägewert. Keine Aus- gabe bei instabilen Wägewerten. Erneute Aus- gabe nach Stabilisierung. 4 UA4 Fernsteuerbefehle, s. Kap. 9.2. Ausgabe nach Drücken der PRINT-Taste 4 UA5

Standarddruckereinstellung, Ausgabe nach Drü- cken der PRINT-Taste id on/off Ausdruck Speicher ein/aus dt on/off Ausdruck Datum ein/aus G on/off Ausdruck Bruttogewicht ein/aus n on/off Ausdruck Nettogewicht ein/aus C on/off Ausdruck Summe ein/aus PCS on(off) Ausdruck Stückzählen ein/aus UW on/off Ausdruck Wägeeinheit ein/aus t on/off Ausdruck Tarierwert 4 UA6 Auswahl TP-UP-Drucker oder LP-50 Drucker 4 UA7 KCP ein/aus F8 bl. Baudrate 41 bl 0 1200 bps 41 bl1 2400 bps 41 bl 2 4800 bps 41 bl 3 9600 bps F9 PA Parität 42 Pr0* Kein Paritätsbit 42 Pr1 Ungerade Parität 42 Pr2 Gerade Parität F10 S0 Sd0 on* Autom. Ausdruck bei Nullanzeige aktiviert Sd0 of Autom. Ausdruck bei Nullanzeige deaktiviert F11 AC 5 AC 0 Automatisches Summieren, s. Kap. 7.7.2 Mit dieser Funktion werden die einzelnen Wäge- werte automatisch beim Entlasten der Wage in den Summenspeicher addiert und bei Anschluss eines optionalen Druckers ausgegeben. 5 AC 1* Manuelles Summieren, s. Kap. 7.7.1 Mit dieser Funktion werden die einzelnen Wäge- werte durch Drücken von in den Summen- speicher addiert und bei Anschluss eines optiona- len Druckers ausgegeben. F12 bk Hinterleuchtung der Anzeige 5 bkL0 Hinterleuchtung ausgeschaltet 5 bkL1 Automatische Hinterleuchtung nur bei Belastung der Wägeplatte oder Tastendruck. 5 bkL2 Hinterleuchtung ständig eingeschaltetKFS-TM-BA_IA-def-2321 55 Deutsch

F13 ti Datum und Uhrzeit/ Bildschirmschoner SLP on Bildschirmschoner ein Einstellung des Datums und der Uhrzeit D m y dd mm yyyy (TT MM JJJJ) SEt YE - Jahr SEt dA – Monat u. Tag Set ti - Uhrzeit Y m d yyyy mm dd (JJJJ MM TT) SEt YE - Jahr SEt dA – Monat u. Tag Set ti - Uhrzeit SLP off Bildschirmschoner aus F14 tA Eingeschränkter Tarierbereich

drücken, die aktuelle Einstellung wird ange- zeigt. Mit den Navigationstasten gewünschte Ein- stellung wählen, die jeweils aktive Stelle blinkt. Eingabe mit bestätigen. SAmPLE Zählsystem

Einstellungen Zählsystem rS232 Verbindung zu Referenzwaage EWJ SCALE Zählen nur an der IFS

Werkseinstellungen sind mit * gekennzeichnet.56 KFS-TM-BA_IA-def-2321 Deutsch 9 RS 232C Schnittstelle Mit der RS 232C Schnittstelle können Wägedaten je nach Einstellung im Menü auto- matisch oder durch Drücken von über die Schnittstelle ausgegeben werden. Die Datenübertragung erfolgt asynchron im ASCII - Code. Für die Kommunikation zwischen Wägesystem und Drucker müssen folgende Bedin- gungen erfüllt sein:

• Anzeigegerät mit einem geeigneten Kabel mit der Schnittstelle eines Druckers verbinden. Der fehlerfreie Betrieb ist nur mit dem entsprechenden KERN- Schnittstellenkabel sichergestellt.

• Kommunikationsparameter (Baudrate, Bits und Parität) von Anzeigegerät und Drucker müssen übereinstimmen.

9.1 Technische Daten

KCP ist ein standardisierter Schnittstellen-Befehlssatz für KERN-Waagen, der das Abrufen und Steuern vieler Parameter und Gerätefunktionen erlaubt. KERN Geräte mit KCP kann man dadurch ganz einfach an Computer, Industriesteuerungen und andere digitale Systeme anbinden. Eine ausführliche Beschreibung finden Sie im Handbuch “KERN Communications Protocol”, verfügbar im Downloadbereich auf un- serer KERN-Hompage (www.kern-sohn.com) Zum Aktivieren von KCP beachten Sie bitte die Menu-Übersicht der Bedienungsan- leitung Ihrer Waage. KCP basiert auf einfachen ASCII Befehlen und Antworten. Jede Interaktion besteht aus einem Befehl, möglich mit Argumenten getrennt durch Leerzeichen und wird be- endet mit <CR>< LF>. Die von ihrer Waage unterstützen KCP-Befehle lassen sich durch Senden des Be- fehls „I0“ gefolgt von CR LF abfragen. Auszug der meist genutzten KCP Befehle: Befehl Funktion

Stabiler Wägewert für das Gewicht wird über RS232-Schnittstelle ge- sendet

Wägewert für das Gewicht (stabil oder instabil) wird über RS232- Schnittstelle gesendet

Es werden keine Daten gesendet, die Waage führt die Tara-Funktion aus.

Es werden keine Daten gesendet, die Null-Anzeige erscheint.

Stückzahl wird über RS232-Schnittstelle gesendet58 KFS-TM-BA_IA-def-2321 Deutsch

9.3 Ausdruckbeispiele

Ausdruck über : Während des Summierens:

-KFS-TM-BA_IA-def-2321 59 Deutsch 10 Wartung, Instandhaltung, Entsorgung

Vor allen Wartungs-, Reinigungs- und Reparaturarbeiten das Gerät von der Betriebsspannung trennen.

Keine aggressiven Reinigungsmittel (Lösungsmittel o.Ä.) benutzen, sondern nur ein mit milder Seifenlauge angefeuchtetes Tuch. Darauf achten, dass keine Flüssigkeit in das Gerät eindringt und mit einem trockenen, weichen Tuch nachreiben. Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden. Verschüttetes Wägegut sofort entfernen.

10.2 Wartung, Instandhaltung

Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechni- kern geöffnet werden. Vor dem Öffnen vom Netz trennen.

Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa- lem oder regionalem Recht des Benutzerortes durchzuführen.60 KFS-TM-BA_IA-def-2321 Deutsch 11 Fehlermeldungen, Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte das Gerät kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden. Störung Mögliche Ursache

Die Gewichtsanzeige leuchtet nicht.

• Das Gerät ist nicht eingeschaltet.

• Die Verbindung zum Netz ist unterbrochen (Netz- kabel defekt).

• Die Netzspannung ist ausgefallen.

• Die Batterien / Akkus sind falsch eingelegt oder leer

• Es sind keine Batterien / Akkus eingelegt.

Die Gewichtsanzeige ändert sich fortwährend

• Luftzug/Luftbewegungen

• Vibrationen des Tisches/Bodens

• Die Wägeplatte hat Berührung mit Fremdkörpern.

• Elektromagnetische Felder/ Statische Aufladung (anderen Aufstellort wählen/ falls möglich stören- des Gerät ausschalten)

Das Wägeergebnis ist offensichtlich falsch

• Die Waagenanzeige steht nicht auf Null

• Die Justierung stimmt nicht mehr.

• Die Wägeplattform steht nicht eben

• Es herrschen starke Temperaturschwankungen.

• Die Anwärmzeit wurde nicht eingehalten.

• Elektromagnetische Felder / Statische Aufladung (anderen Aufstellort wählen / falls möglich, stören- des Gerät ausschalten )

Fehlermeldung Mögliche Ursache

• Wägebereich überschritten u-Err

• Zu geringe Vorlast, z. B. fehlende Wägeplatte b-Err

• Fehler interner Speicher 1-Err

• Falsches Justiergewicht 2-Err

• Unsachgemäße Justierung l-Err

• Stückgewicht zu klein Err 3

• Transportsicherung nicht entfernt

Beim Auftreten anderer Fehlermeldungen Gerät aus- und nochmals einschalten. Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen.KFS-TM-BA_IA-def-2321 61 Deutsch 12 Installation Anzeigegerät / Wägebrücke

Die Installation / Konfiguration des Wägesystems darf nur von einer Fachkraft mit fundierten Kenntnissen im Umgang mit Waagen durchgeführt werden.

12.1 Technische Daten

Versorgungsspannung 5 V/150mA Empfindlichkeit 2-3 mV/V Widerstandswert

12.2 Aufbau des Wägesystems

An das Anzeigegerät lässt sich jede analoge Plattform anschließen, die den gefor- derten Spezifikationen entspricht. Folgende Daten müssen für die Auswahl der Wägezelle bekannt sein:

• Waagenkapazität Diese entspricht normalerweise dem schwersten Wägegut, das gewogen werden soll.

• Vorlast Diese entspricht dem Gesamtgewicht aller Teile, die auf die Wägezelle zu liegen kommen, z. B. Oberteil der Plattform, Wägeplatte usw.

• Gesamter Nullstellbereich Dieser setzt sich zusammen aus dem Einschalt-Nullstellbereich (± 2%)und dem Nullstellbereich, der dem Anwender mit der ZERO-Taste zur Verfü- gung steht (2%). Der gesamte Nullstellbereich beträgt also 4 % der Waa- genkapazität. Die Addition von Waagenkapazität, Vorlast und gesamten Nullstellbereich ergibt die erforderliche Kapazität der Wägezelle. Um eine Überlastung der Wägezelle zu vermeiden, sollte eine zusätzliche Sicherheitsmarge eingerechnet werden.

• Kleinster gewünschter Anzeigeschritt62 KFS-TM-BA_IA-def-2321 Deutsch

12.3 Plattform anschließen

Anzeigegerät vom Netz trennen. Die einzelnen Leitungen des Lastzellenkabels an der Platine anlöten. Die Steckerbelegung nachfolgender Abbildung entnehmen.KFS-TM-BA_IA-def-2321 63 Deutsch

12.4 Anzeigegeräte konfigurieren

Navigation im Menü: Menü aufrufen Gerät einschalten und während des Selbsttests drücken.

Zum Aufrufen des ersten Menüpunktes ca. 5-6 Sekun- den gedrückt halten bis Func gefolgt von F0 iSn erscheint. Taste loslassen.

Menüpunkte anwählen Mit lassen sich die einzelnen Menüpunkte der Reihe nach anwählen.

usw.64 KFS-TM-BA_IA-def-2321 Deutsch Einstellungen ändern Ausgewählten Menüpunkt z. B. F2 dm mit bestätigen, die aktuelle Einstellung wird angezeigt. Mit lässt sich die Einstellung im angewählten Menü- punkt ändern.

Einstellung bestätigen Gewünschte Einstellung mit bestätigen, das Gerät kehrt zurück ins Menü. Einstellung verwerfen drücken, das Gerät kehrt zurück ins Menü. Zurück in den Wägemodus Zurück in den Wägemodus wiederholt drücken.KFS-TM-BA_IA-def-2321 65 Deutsch

12.5 Konfigurationsmenü-Übersicht

Menüblock Hauptmenü Menüpunkt Untermenü Verfügbare Einstellungen / Erklärung F0 iSn

Anzeige Interne Auflösung F 1 Grv

Nicht dokumentiert F2 dm

Einbereichswaage Mit bestätigen, danach sind mit folgende Menü- punkte wählbar. dESC Position Dezimalpunkt, wählbar 0, 0.0, 0.00, 0.000, 0.0000, 0.00000 inC inC 1 Ablesbarkeit wählbar 1, 2, 5, 10, 20, 50 inC 2 inC 5 inC 10 inC 20 inC 50 CAP Waagenkapazität (Max) Nach der Konfiguration Wägesystem justieren. CAL nonLin Justierung, s. Kap. 6.5 LinEAr Linearisierung, s. Kap. 6.666 KFS-TM-BA_IA-def-2321 Deutsch

Zweibereichswaage Mit bestätigen, danach sind mit folgende Me- nüpunkte wählbar. dESC Position Dezimalpunkt, wählbar 0, 0.0, 0.00, 0.000, 0.0000, 0.00000 inC div 1 inC 1 Ablesbarkeit für

CAP CAP 1 Waagenkapazität (Max) 1. Wägebereich CAP 2 Waagenkapazität (Max) 2. Wägebereich Nach der Konfiguration Wägesystem justieren.

Mehrteilungswaage Mit bestätigen, danach sind folgende Menüpunkte wählbar.

Position Dezimalpunkt wählbar 0, 0.0, 0.00, 0.000, 0.0000 inC div 1 inC 1 Ablesbarkeit für

wählbar 1, 2, 5, 10, 20, 50 inC 2 inC 5 inC 10 inC 20 inC 50 CAP CAP 1 Waagenkapazität (Max) 1. Wägebereich CAP 2 Waagenkapazität (Max) 2. Wägebereich Nach der Konfiguration Wägesystem justieren. CAL nonLin Justierung, s. Kap. 6.5 LinEAr Linearisierung, s. Kap. 6.6 F3 APP Justierschalter drücken

Bei geeichten Wägesystemen ist der Zugang zum Konfigu- rationsmenü gesperrt off Zugang zum Konfigurationsmenü frei (nicht eichfähige Systeme)

In eichfähiger Einstellung sind die Menüpunkte F 1 Grv und F2 dm gesperrt.68 KFS-TM-BA_IA-def-2321 Deutsch

13 Verwendung als Zählsystem

13.1 Mengenwaage IFS mit der Referenzwaage EWJ über das optionale Schnitt-

Schnittstellenkabel TCCA-A01-A: 1 (Anschlüsse mit dünnem Kabel)

• Anschluss an die RS232-Schnittstelle der EWJ

2 (Anschluss mit dickem Kabel)

• Anschluss an die IFS

Schnittstellenkabel TCCA-A02-B: 1 (Anschlüsse mit dünnem Kabel)

• Anschluss an die RS232-Schnittstelle der EWJ

2 (Anschluss mit dickem Kabel)

• Anschluss an die IFS

Es ist nicht möglich, Ampel und Drucker gleichzeitig zu nutzen.KFS-TM-BA_IA-def-2321 69 Deutsch

13.2 Manuelles Senden des durchschnittlichen Stückgewichts von Refe-

renzwaage EWJ an Mengenwaage IFS Im Menü folgende Einstellungen vornehmen:

Waage einschalten und während des Selbsttests MODE-Taste drücken, in der Anzeige erscheint F1 Unt. MODE-Taste so oft drücken, bis in der Anzeige F3 Com erscheint. Mit 0-Taste bestätigen, RS 232 wird angezeigt Erneut 0-Taste drücken, P Send wird angezeigt Erneut 0-Taste drücken, mAnUAL bzw. AUto* wird angezeigt Erneut 0-Taste drücken, b 9600 wird angezeigt, mit 0-Taste bestätigen F3 Com wird angezeigt, mit PRINT/ESC-Taste zurück in den Wägemodus

• mAnUAL: Übertragung des Stückgewichts an die IFS durch Drücken von PRINT

• AUto: Stückgewicht wird automatisch an die IFS übertragen

Durchschnittliches Stückgewicht bestimmen: Bekanntes Stückgewicht auf die Wägeplatte der EWJ stellen PCS-Taste drücken, die zuletzt eingegebene Stückzahl wird angezeigt, z.B. SP 10. Mit MODE entsprechende Stückzahl auswählen, z.B. SP 100, mit 0-Taste be- stätigen, ------- wird kurz angezeigt, gefolgt von der eingestellten Stückzahl z.B. 200.

• Referenzoptimierung nicht möglich, wenn Stückgewicht über die EWJ be- stimmt wird.

• Referenzoptimierung nur möglich, wenn das Stückgewicht über die IFS ermittelt wird.70 KFS-TM-BA_IA-def-2321 Deutsch

Durchschnittliches Stückgewicht an die Mengenwaage IFS senden: IFS mit ON/OFF einschalten, im Wägemodus F-Taste drücken, das Menü wird aufgerufen Taste 2 so oft drücken, bis SAmPLE angezeigt wird Mit der F-Taste bestätigen, rS232 oder SCALE* wird angezeigt F-Taste erneut drücken, SAmPLE wird erneut angezeigt Mit der +/ID-Taste zurück in den Wägemodus wechseln Wägegut auf die Plattform der IFS auflegen, in der Anzeige erscheint das Gewicht PRINT/ESC der EWJ drücken, das durchschnittliche Stückgewicht wird an die IFS übermittelt Die entsprechende Stückzahl wird automatisch berechnet und angezeigt.

• rS232: Verwendung als Zählsystem

• SCALE: Verwendung nur als Plattformwaage IFSKFS-TM-BA_IA-def-2321 71 Deutsch

13.3 Automatisches oder manuelles Senden des durchschnittlichen Stückge-

wichts von Referenzwaage EWJ an Mengenwaage IFS Im Menü folgende Einstellungen vornehmen: Waage einschalten und während des Selbsttests MODE-Taste drücken, in der Anzeige erscheint F1 Unt. MODE-Taste so oft drücken, bis in der Anzeige F3 Com erscheint. Mit 0-Taste bestätigen, RS 232 wird angezeigt Erneut 0-Taste drücken, P Send wird angezeigt Mit 0-Taste drücken , AUto bzw. mAnUAL* auswählen und mit 0-Taste bestä- tigen b 9600 wird angezeigt, mit 0-Taste bestätigen und mit PRINT/ESC zurück in den Wägemodus wechseln

• mAnUAL: Übertragung des Stückgewichts an die IFS durch Drücken von PRINT

• AUto: Stückgewicht wird automatisch an die IFS übertragen

Durchschnittliches Stückgewicht bestimmen: Bekanntes Stückgewicht auf die Wägeplatte der EWJ stellen PCS-Taste drücken, die zuletzt eingegebene Stückzahl wird angezeigt, z.B. SP 10. Mit MODE entsprechende Stückzahl auswählen, z.B. SP 100, mit 0-Taste be- stätigen, ------- wird kurz angezeigt, gefolgt von der eingestellten Stückzahl z.B. 200.

Durchschnittliches Stückgewicht an die Mengenwaage IFS senden: IFS mit ON/OFF einschalten, im Wägemodus F-Taste drücken, das Menü wird aufgerufen Taste 8 so oft drücken, bis SAmPLE angezeigt wird Mit der F-Taste bestätigen, rS232 wird angezeigt F-Taste erneut drücken, SAmPLE wird erneut angezeigt Mit der +/- - Taste zurück in den Wägemodus wechseln Wägegut auf die Plattform der IFS auflegen, in der Anzeige erscheint das Gewicht Das durchschnittliche Stückgewicht wird automatisch an die IFS übermittelt Die entsprechende Stückzahl wird automatisch berechnet und angezeigt.72 KFS-TM-BA_IA-def-2321 Deutsch

13.5 Anschluss Zählsystem an einen optionalen DruckerKFS-TM-BA_IA-def-2321 73

14 Konformitätserklärung

Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter:

Bei geeichten Waagen (= konformitätsbewerteten Waagen) ist die Konformitätserklärung im Lieferumfang enthalten.KFS-TM-BA_IA-def-2321 1 English

Menu setting „F0 sel / SEL 1“, „Enable function“.
