BEDIENUNGSANLEITUNG PCD 25002 Kern

Betriebsanleitung Prázisionswaage Operating instruction Precision balance Mode d'emploi Balance de précision

KERN PCD

Version 1.5

09/2016

Weitere Sprachversionen finden Sie online unter www.kern-sohn.com/manuals

1 Technische Daten 4
2 Grundlegende Hinweise (Allgemeines) 7
2.1 Bestimmungsgemäß Verwendung 7
2.2 Sachwidrige Verwendung 7
2.3 Gewährleistung 7
2.4 Prufmittelüberwachung 7
3 Grundlegende Sicherheitschinweise 8
3.1 Hinweise in der Betriebsanleitung beachten 8
3.2 Ausbildung des Personals 8
4 Transport und Lagerung 8
4.1 Kontrolle bei Übernahme 8
4.2 Verpackung/Rücktransport 8
5 Auspacken, Aufstellung und Inbetriebnahme 9
5.1 Aufstellort, Einsatzort 9
5.2 Auspacken/Aufstellen 9
5.3 Netzanschluss 12
5.4 Batteriebetrieb/Akkubetrieb (optional) 12
5.5 Anschluss von Peripheriegeräten 13
5.6 Erstinbetriebnahme 13
5.7 Linearisierung 14
5.8 Justierung 16
5.9 Justieren 17
6 Bedienungseinlemente 18
6.1 Anzeigenübersicht 18
6.2 Tastaturübersicht 18
7 Basisbetrieb 19
7.1 Einsatzen 19
7.2 Ausschalten 19
7.3 Wagen 19
7.4 Tarieren 20
7.5 Pre-Tare-Funktion 21
7.6 Plus/Minus-Wagungen 21
7.7 Stuckzahlen 22
7.8 Netto-Total-Wagungen 23
7.9 Prozentbestimmung 24

8 Menu 25

8.1 Navigation im Menu 25
8.2 Menu-Übersicht 28
8.3 Beschreibung einzelner Menüpunkte 30
8.3.1 Wageeinheiten 30
8.3.2 Dosierung und Zero-tracking 31
8.3.3 Auswahl Justiergewicht 32
8.3.4 Filterfunktion 33
8.3.5 Hinterleuchting der Anzeige 34
8.3.6 Tierwagefunktion 35
8.3.7 FuBtaster 36
8.3.8 Rücksetzen auf Werkseinstellung 36
8.4 Schnittstellensparameter 37
8.4.1 Datenübertragungsmodus 37
8.4.2 Druckausgabe 38
8.4.3 Ausdruckbeispel 39
8.4.4 Baudrate 39

9 Datenausgang RS 232 C. 40

9.1 Technische Daten 40
9.2 Pinbelegung der Waagenausgangsbuchse 40
9.3 Beschreibung des Datentransfers 41
9.4 Ausgabe auf Barcode-Drucker 43

10 Wartung, Instandhaltung, Entsorgung 44

10.1 Reinigung 44
10.2 Wartung, Instandhaltung 44
10.3 Entsorgung 44
11 Kleine Pannenhilfe 45
12 Konformitätserklarung 46

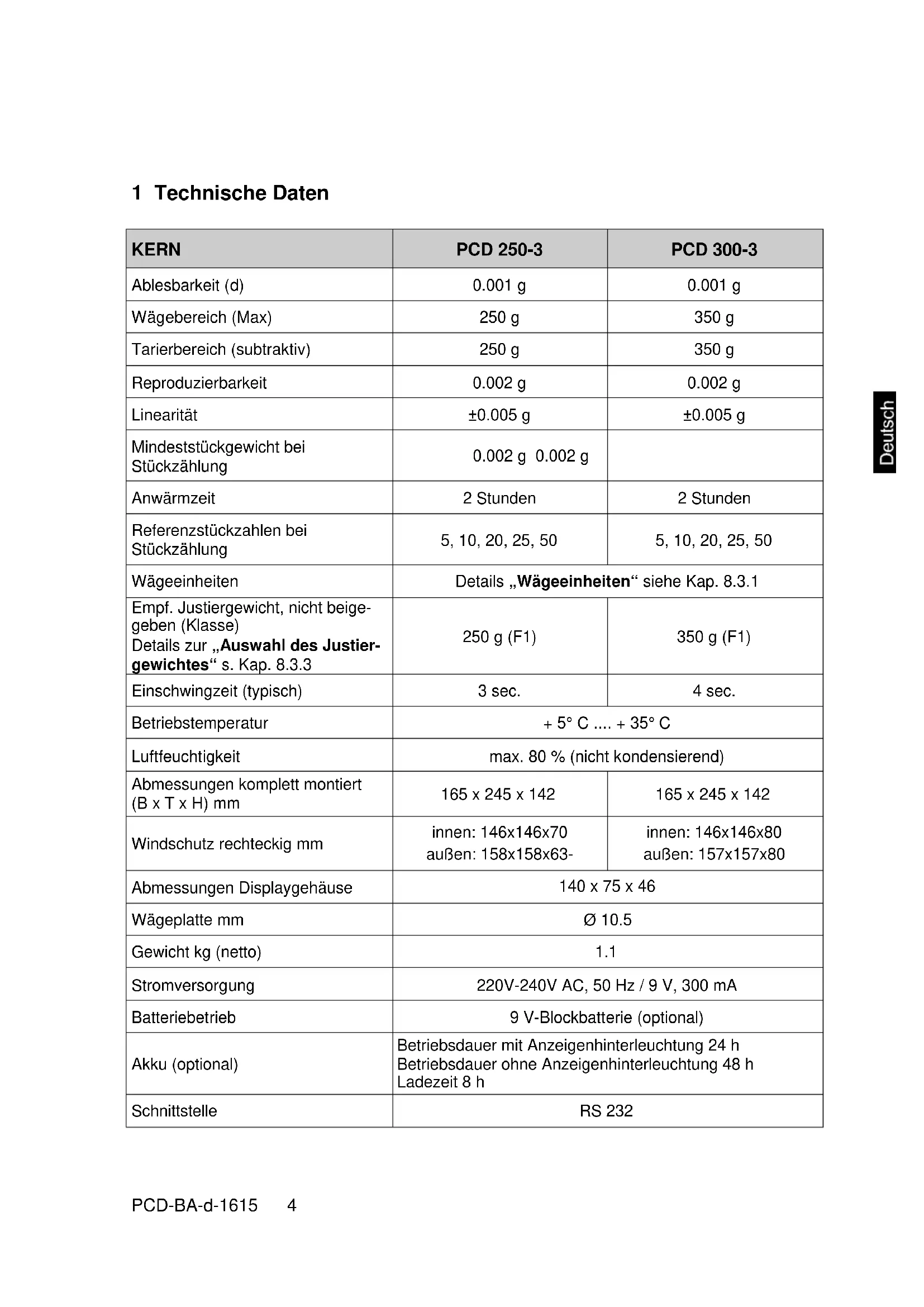

1 Technische Daten

KERN	PCD 250-3	PCD 300-3
Ablesbarkeit (d)	0.001 g	0.001 g
Wägebereich (Max)	250 g	350 g
Tarierbereich (subtraktiv)	250 g	350 g
Reproduzierbarkeit	0.002 g	0.002 g
Lineariät	±0.005 g	±0.005 g
Mindeststückgewicht bei Stückzahlung	0.002 g 0.002 g
Anwärzm Zeit	2 Stunden	2 Stunden
Referenzstückzahlen bei Stückzahlung	5, 10, 20, 25, 50	5, 10, 20, 25, 50
Wägeeinheiten	Details „Wägeeinheiten“ siehe Kap. 8.3.1
Empf. Justiergewicht, nicht beigegeben (Klasse)	250 g (F1)	350 g (F1)
Details zur „Auswahl des Justier-gewichtes“ s. Kap. 8.3.3
Einschwingzeit (typisch)	3 sec.	4 sec.
Betriebstemperatur	+ 5° C .... + 35° C
Luftfeuchtigkeit	max. 80 % (nicht kondenserend)
Abmessungen komplett montiert (B x T x H) mm	165 x 245 x 142	165 x 245 x 142
Windschutz rechteckig mm	innen: 146x146x70 außen: 158x158x63-	innen: 146x146x80 außen: 157x157x80
Abmessungen Displaygehäuse	140 x 75 x 46
Wägeplatte mm	Ø 10.5
Gewicht kg (netto)	1.1
Stromversorgung	220V-240V AC, 50 Hz / 9 V, 300 mA
Batteriebetrieb	9 V-Blockbatterie (optional)
Akku (optional)	Betriebsdauer mit Anzeigenhinterleuchtung 24 h Betriebsdauer ohne Anzeigenhinterleuchtung 48 h Ladezeit 8 h
Schnittstelle	RS 232
KERN	PCD 2500-2	PCD 3000-2
Ablesbarkeit (d)	0.01 g	0.01 g
Wägebereich (Max)	2500 g	3.5 kg
Tarierbereich (subtraktiv)	2500 g	3.5kg
Reproduzierbarkeit	0.02 g	0.02 g
Linearität	±0.05 g	±0.05 g
Mindeststückgewicht bei Stückzahlung	0.02 g	0.02 g
Anwärzmheit	2 Stunden	2 Stunden
Referenzstückzahlungen bei Stückzahlung	5, 10, 20, 25, 50
Wägeeinheiten	Details „Wägeeinheiten“ siehe Kap. 8.3.1
Empf. Justiergewicht, nicht beigegeben (Klasse)	2500 g (F1)	3 kg (F1)
Details zur „Auswahl des Justier-gewichtes“ s. Kap. 8.3.3
Einschwingzeit (typisch)	3 sec.
Betriebstemperatur	+ 5° C .... + 35° C
Luftfeuchtigkeit	max. 80% (nicht kondenserend)
Abmessungen komplett montiert (B x T x H) mm	165 x 280 x 73
Abmessungen Displaygehäuse	140 x 75 x 46
Wägeplatte mm	160 x 160
Gewicht kg (netto)	1.6	1.9
Stromversorgung	220V-240V AC, 50 Hz / 9 V, 300 mA
Batteriebetrieb	9 V-Blockbatterie (optional)
Akku (optional)	Betriebsdauer mit Anzeigenhinterleuchtung 24 hBetriebsdauer ohne Anzeigenhinterleuchtung 48 hLadezeit 8 h
Schnittstelle	RS 232

KERN	PCD 6K-4	PCD 10K0.1	PCD 10K3
Ablesbarkeit (d)	0.1 g	0.1 g	1 g
Wägebereich (Max)	6000 g	10 kg	10 kg
Tarierbereich (subtraktiv)	6000 g	10 kg	10 kg
Reproduzierbarkeit	0.1 g	0.1 g	1 g
Linearität	±0.3 g	±0.3 g	±3 g
Mindeststückgewicht bei Stückzahlung	0.2 g 0.2 g	2 g
Anwärmzeit	2 Stunden	2 Stunden	30 min.
Referenzstückzahlungen bei Stückzahlung	5, 10, 20, 25, 50
Wägeinheiten	Details „Wägeeinheiten“ siehe Kap. 8.3.1
Empf. Justiergewicht, nicht beige-begen (Klasse)	6000 g (F1)	10 kg (F1)	10 kg (M1)
Details zur „Auswahl des Justier-gewichtes“ s. Kap. 8.3.3
Einschwingzeit (typisch)	3 sec.
Betriebstemperatur	+ 5°C .... + 35°C
Luftfeuchtigkeit	max. 80 % (nicht kondenserend)
Abmessungen komplett montiert (B x T x H) mm	165 x 280 x 73
Abmessungen Displaygehäuse	140 x 75 x 46
Wägeplatte mm	160 x 160	160 x 160	160 x 160
Gewicht kg (netto)	1.6	1.6	1.6
Stromversorgung	220V-240V AC, 50 Hz / 9 V, 300 mA
Batteriebetrieb	9 V-Blockbatterie (optional)
Akku (optional)	Betriebsdauer mit Anzeigenhinterleuchtung 24 hBetriebsdauer ohne Anzeigenhinterleuchtung 48 hLadezeit 8 h
Schnittstelle	RS 232

2 Grundlegende Hinweise (Allgemeines)

2.1 Bestimmungsgemäß Verwendung

Die von Ihnen erworbene Waage dient zum Bestimm des Wägewertes von Wäge gut. Sie ist zur Verwendung als „nicht selbstätige Waage" vorgesehen, d.h. das Wäge gut wird manuell, vorsichtig und mittig auf die Wägeplatte aufgebracht. Nach Erreichen eines stabilen Wägewertes kann der Wägewert abgegeben werden.

2.2 Sachwidrige Verwendung

Waage nicht für dynamische Verwiegungen verwenden. Werden keine Mengen vom Wägegut entnommen oder zugeführrt, so können durch die in der Waage vorhandene „Stabilitätskompensation" falsche Wägeergebnisse angezeigt werden! (Beispiel: Langsames hersausfließen von Flüssigkeiten aus einem auf der Waage befindlichen Behälter.).

Keine Dauerlast auf der Wägeplatte belassen. Diese kann das Messwerk beschädigen.

Stöbe und Überlastungen der Waage über die angegebene Höchstlast (Max), abzüglich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Waage konnte hierdurch beschädigt werden.

Waage niemals in explosionsgefahrdeten Räumen betreiben. Die Serienausführung ist nicht Ex-geschützt.

Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wäegergebnissen,icherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben.

2.3 Gewährleistung

Gewährleistung erlischt bei

• Nichtbeachten unserer Vorgaben in der Betriebsanleitung
• Verwendung außerhalb der beschriebenen Anwendungen
• Veränderung oder öffnen des Gerätes
• mechanische Beschädigung, und Beschädigung durch Medien, Flüssigkeiten
• natürlichem Verschleiß und Abnützung
• nicht sachgemäße Aufstellung oder elektrische Installation
• Überlastung des Messwerkes

2.4 Prüfmittelüberwachung

Im Rahmen der Qualitätssicherung mussen die messtechnischen Eigenschaften der Waage und eines eventuellvorhandenen Prüfgewichtes in regelmäßigen Abständen überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Interval sowie die Art und den Umfang dieser Prüfung zu definierten. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie die hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. In seinem akkrediertem DKD- Kalibrierlaboratorium konnen bei KERN schnell und kostengünstig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal).

3 Grundlegende Sicherheitshinweise

3.1 Hinweise in der Betriebsanleitung beachten

Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen.

3.2 Ausbildung des Personals

Das Gerätarf nur von geschulten Mitarbeitern bedient und gepflegt werden

4 Transport und Lagerung

4.1 Kontrolle bei Übernahme

Überprüfen Sieitte die Verpackung sofort beim Eingang sowie das Gerät beim Auspacken auf eventuell sichtbare äußere Beschädigungen.

4.2 Verpackung/Rücktransport

Alle Teile der Originalverpackung für einen eventuell notwendigen Rücktransport aufbewahren.
Für den Rücktransport ist nur die Originalverpackung zu verwenden.
Vor dem Versand alle angeschlossenen Kabel und losen/beweglichen Teile trennen.
Evtl. vorgesehene Transportsicherungen wieder anbringen.
Alle Teile z.B. Glaswindschutz, Wägeplatte, Netzteil etc. gegen Verrutschen und Beschädigung sichern.

5 Auspacken, Aufstellung und Inbetriebnahme

5.1 Aufstellort, Einsatzort

Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuverlässige Wägeergebnisse erzielt werden.

Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für ihre Waage wahren.

Am Aufstellort Folgendes beachten:

Waage auf eine stabile, gerade Fläche stellen;
- Extreme Wärme sowie Temperaturschwankungen z.B. durch Aufstellen befind der Heizung oder direkte Sonneneinstrahlung vermeiden;
Waage vor direktem Luftzug durch geöffnete Fenster und Türen schützen;
- Erschütterungen während des Wägens vermeiden;
Waage vor hoher Luftfeuchtigkeit, Dämpfen und Staub schützen;
- Das Gerät nicht über längerere Zeit starker Feuchtigkeit aussetzen. Eine nicht erlaubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät) kann auftreten, wenn ein kaltes Gerät in eine wesentlich wärmere Umgebung gebracht wird. In dieser Fall das vom Netz getrennte Gerät ca. 2 Stunden bei Raumtemperatur akklimatisieren.
- statische Aufladung von Wägegut, und Wägebehälter vermeiden.
- Nicht in explosivstoffgefahren den Bereichen oder in durch Gase, Dampfe und Nebel sowie durch Stäube explosionsgefahren den Bereichen betreiben!
Chemikalien (z.B. Flüssigkeiten oder Gase), welche die Waageinnen oder außen angreifen und beschädigen können, sind fernzuhalten.
IP-Schutz des Gerätes einhalten.
- Beim Auftreten von elektromagnetischen Feldern, bei statischen Aufladungen sowie bei instabiler Stromversorgung sind große Anzeigeabweichungen (falsche Wägergebnisse) möglich. Der Standort muss dann gewechselt werden.

5.2 Auspacken/Aufstellen

Die Waage vorsichtig aus der Verpackungnehmen, Plastikhülle entfernen und die Waage am vorgesehenen Arbeitsplatz aufstellen.

Lieferumfang/Serienmäßiges Zubehör

Waage
Wageplatte
- Netzgerät
- Arbeitssschutzhaube
- Betriebsanleitung
- Windschutz (nur Modelle PCD 250-3, 400-3)

Das Anzeigegerat so aufstellen, dass es gut bedient und eingesehen werden kann.

1. Anzeigegerät montiert

Zum Demontieren Montageblech durch Lösen der markierten Schrauben entfernen. Danach kann das Anzeigegerät frei aufgestellt werden.

2. Anzeigegerät frei aufgestellt

3. Verwendung mit Stativ (Option)

Zum Hochsetzen der Anzeige kann das Anzeigegerät an ein optional erhältliches Stativ (KERN PCD-A03) montiert werden.

Die Montage ist der Installationsanleitung des Statifs enthalten.

oder

Die Waage ist so aufzustellen, dass die Wägeplatte genau waagrecht steht.

Die Waage mit Fußschrauben nivellieren, bis sich die Luftblase in der Libelle im vorgeschriebenen Kreis befindet.

5.3 Netzanschluss

Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Spannungswert muss mit der örtlichen Spannung übereinstimmen.

Verwenden Sie nur KERN-Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN.

5.4 Batteriebetrieb / Akkubetrieb (optional)

Batteriefachdeckel an Waagenunterseite abnehmer. 9 V-Blockbatterie anschließen. Batteriefachdeckel wieder eingestehen.

Für den Batteriebetrieb verfügt die Waage über eine automatische Abschaltfunktion, die im Menu aktiviert oder deaktiviert werden kann:

Im Wägemodus PRINT-Taste gedrückt halten, bis „Unit“ angezeigt wird.
MODE-Taste wiederholt drucken bis „AF“ erscheint.
Mit SET-Taste bestätigen.
Mit MODE-Taste kann nun zwischen folgenden zwei Einstellungen ausgewählten werden:

,AF on": Zur Batterieschonung schaltet die Waage 3 Minuten nach abgeschlossener Wägung automatisch ab.

,AF off: Abschaltfunktion deaktiviert.

Auschwitz mit SET-Taste bestätigen. Die Waage kehrt in den Wagemodus zurück.

Ist die Batterie verbraucht, erscheint im Display „LO". ON/OFF-Taste drucken und sofort Batterie wechseln.

Wird die Waage langere Zeit nicht benutzt, Batterien Herausnahmen und getrennt aufbewahren. Auslaufen von Batterieflüssigkeit konnte die Waage beschädigen.

Wenn ein optional erhältlicher Akku vorhanden ist, so ist dieser im Batteriefach über eine separate Steckverbindung anzuschreiben. Nun muss auch das mit dem Akku mitgelieferte Steckernetzteil verwendet werden.

5.5 Anschluss von Peripheriegeräten

Vor Anschluss oder Trennen von Zusammengehen (Drucker, PC) an die Daten Schnittstelle muss die Waage unbedingt vom Netz getrennt werden.

Verwenden Sie zu Ihrer Waage ausschließlich Zubehör und Peripheriegeräte von KERN, diese sind optimal auf ihre Waage abgestimmt.

5.6 Erstinbetriebnahme

Um bei elektronischen Waagen genaue Wageergebnisse zu erhalten, muss die Waage ihre Betriebstemperatur ( siehe Anwärmzeit Kap. 0 ) erreicht haben. Die Waage muss für diese Anwärmzeit an die Stromversorgung (Netzanschluss, Akku oder Batterie ) angeschlossen sein.

Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung. Unbedingt die Hinweise im Kapitel Justierung beachten.

5.7 Linearisierung

(nur Modelle PCD 250-3, PCD 2500-2)

Die Lineärität gibt die größte Abweichung der Gewichtsanzeige einer Waage zum Wert des jeweiligen Prüfgewichts nach Plus und Minus über den gesamten Wägebereich an.

Wird bei der Prüfmittelüberwachung eine Linearitätsabweichung festgestellt, kann diese durch eine Linearisierung verbessert werden.

• Die Linearisierungarf nur von einer Fachkraft mit fundierten Kennnissen im Umgang mit Waagen durchgeführt werden.
  Die zu verwendenden Prüfgewichte müssen auf die Spezifikationen der Waage abgestimm隸, s. Kap. 3.4 „Prüfmittelüberwachung".
• Stabile Umgebungsbedingungen beachten. Eine Anwärmeit zur Stabilisierung ist erforderlich.
• Nach erfolgter Linearisierung muss eine Kalibrierung durchgeführt werden, s. Kap. 3.4 „Prüfmittelüberwachung".

Tab. 1: Justierpunkte

Justiergewicht	PCD 250-3	PCD 300-3	PCD 2500-2	PCD 3000-2
1.	50 g	50 g	500 g	500 g
2.	100 g	150 g	1000 g	1500 g
3.	150 g	250 g	1500 g	2500 g
4.	200 g	300 g	2000 g	3000 g
5.	250 g	350 g	2500 g	3500 g

Justiergewicht	PCD 6K-4	PCD 10K0.1	PCD 10K3
1.	-	-	-
2.	-	-	-
3.	-	-	-
4.	-	-	-
5.	-	-	-

Bedienung Anzeige
Linearisierung durchführren: → Waage einschalten	0.000g
→ so langle drücken, bis UNIT ange-zeigt wird	UNIT
MODE so befristet drucken, bis LinEAr angezeigt wird	LINEAR
Darauf achten, dass sich keine Gegenstände auf der Wägeplatte befinden.
Mit SET M Linearisierung starten. Der Wert des ersten Justiergewichts wird angezeigt.	50.000g (Beispel)
Justiergewicht auflegen und mit SET M bestätigen. Die Waage wechselt zur Nullanzeige.	0g
Justiergewicht abnehmer. Nach kurzer Zeit entscheint der Wert des zweiten Justiergewichts in der Anzeige.	100.000g (Beispel)
Zweites Justiergewicht auflegen und mit bestätigen. Die Waage wechselt zur Nullanzeige.	0g
Justiergewicht abnehmer. Nach kurzer Zeit entscheint der Wert des dritten Justiergewichts in der Anzeige.	150.000g (Beispel)
Drittes Justiergewicht auflegen und mit bestätigen. Die Waage wechselt zur Nullanzeige.	0g
Justiergewicht abnehmer. Nach kurzer Zeit entscheint der Wert des vierten Justiergewichts in der Anzeige.	200.000g (Beispel)
Viertes Justiergewicht auflegen und mit bestätigen. Die Waage wechselt zur Nullanzeige.	0g
Justiergewicht abnehmer. Nach kurzer Zeit entscheint der Wert des fünften Justiergewichts in der Anzeige.	250.000g (Beispel)
→ Fünftes Justiergewicht auflegen und mit bestätigten. Die Waage wechselt zur Nullanzei-ge.	0g
→ Justiergewicht abnehmen. Nach kurzer Zeit wird CAL F angezeigt.	CAL F
Anschließlich schaltet sich die Waage automatisch ab. Die Linearisierung ist damit erfolgreich abgeschlossen.

Bei einem Justierfehler oder falschem Justiergewicht erscheint eine Fehlermeldung im Display, Linearisierungsvorgang wiederholen.

5.8 Justierung

Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss jeder Waage - gemass dem zugrundeliegenden physikalischen Wageprinzip - am Aufstellort auf die mort herrschende Erdbeschleunigung abgestimmt werden (nur wenn die Waage nicht bereits im Werk auf den Aufstellort justiert wurde). Dieser Justiervorgang muss bei der ersten Inbetriebnahme, nach jedem Standortwechsel sowie bei Schwankungen der Umgebungstemperatur durchgefuhrt werden. Um genaue Messwerte zu erhalten empfeihlt es sich zudem, die Waage auch im Wagebetrieb periodisch zu justieren.

5.9 Justieren

Die Justierung sollte mit dem empfohlenen Justiergewicht ( siehe Kap. 0 „Techn. Daten“) durchfuhrt werden. Die Justierung ist aber auch mit Gewichten anderer Nennwerte (siehe Tabelle 0) möglich, messtechnisch aber nicht optimal.

Vorgehen bei der Justierung:

Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit (s. Kap. 0) zur Stabilisierung ist erforderlich.

Waage mit ON/OFF-Taste einschalten.
MODE-Taste drücken und gedrückt halten, im Display wird kurz „CAL“ angezeigt. Anschließlich wird im Display blinkend die genaue Großde des ausgewählten (s. Kap. 8.3.3) Justiergewichtes angezeigt.
Nun das Justiergewicht in die Mitte der Wägeplatte stellen.
SET-Taste betätigten. Kurze Zeit später erscheint „CAL F“, danach erfolgt automatisch der Rücksprung in den Wägemodus. In der Anzeige erscheint der Wert des Justiergewichtes.

Bei einem Justierfehler oder falschem Justiergewicht erscheint „CALE E". Justierung wiederholen.

Justiergewicht bei der Waage aufbewahren. Tägliche Überprüfung der Waagen-genauigkeit wird bei qualitätsrelevanten Anwendungen empfohlen.

6 Bedienungselemente

6.1 Anzeigenübersicht

6.2 Tastaturübersicht

Taste Bezeichnung Funktion
PRINT	PRINT-Taste	Wägdaten über Schnittstelle übermitteln Menü aufrufen (Taste gedrück halten, bis UNIT er-scheint)
SET/M	SET-Taste	Einstellungen im Menu bestätigten Speichern und Menu verlassen
MODE/CAL	MODE-Taste	Menüpunkte anwahlen Einstellungen im Menuändern Justieren
TARE	TARE-Taste	Tarieren
ON/OFF	ON/OFF-Taste	Ein-/Ausschalten

7 Basisbetrieb

7.1 Einsatzen

ON-Taste drucken. Die Waage fuhrt einen Selfsttest durch. Sobald die Gewichtsanzeige erscheint, ist die Waage wägebereit.

7.2 Ausschalten

OFF-Taste drucken, die Anzeige erlischt

7.3 Wagen

Wägegut auflegen
Stillstandskontrolle abwarten, nach erfolgter Stillstandskontrolle wird rechts im Display die Wageeinheit (z. B. g oder kg) angezeigt
Wägeresultat abesen.

lst das Wägegut schwerer als der Wägebereich, erscheint im Display „Error" (= Überlast).

7.4 Tarieren

Leeren Wägebehälter auflegen, das Gewicht des Wägebehalters wird angezeigt.

TARE-Taste drücken, die Nullanzeige erscheint. Das Taragewicht bleibt so lange gespeichert, bis es gelöscht wird.

Wägegut einwiegen, das Nettogewicht wird angezeigt.

Der Tariervorgang kann beliebige Male wiederholt werden, beispisseweise beim Einwiegen von mehreren Komponenten zu einer Mischung (Zuwiegen). Die Grenze ist dann erreicht, wenn der gesamte Wägebereich ausgelastet ist.

Nach Abnahmen des Wagebehalter entscheidt das Gewicht des Wagebehalter als Minus-Anzeige.

Das Taragewicht bleibt so lange gespeichert, bis es gelöscht wird.

Tara löschen

Waage entlasten und TARE-Taste drücken, die Nullanzeige erscheint.

7.5 Pre-Tare-Funktion

Mit dieser Funktion wird das Gewicht eines Taragefasbes gespeichert. Auch nach dem Aus-/Einschalten arbeitet die Waa-ge mit dem gespeicherten Tarawert weiter.

Im Wägemodus Taragefaß auf die Wägeplatte stellen
MODE-Taste wiederholt drücken bis „PtArE“ blinkend angezeigt wird.
Mit SET-Taste das aktuelle Gewicht auf der Wägeplatte als PRE-TARE Wert speichern.

PRE-TARE Wert Löschen

Waage entlasten und mit der TARE-Taste auf null stellen
MODE-Taste wiederholt drücken bis „PtArE“ blinkend angezeigt wird.
Mit SET-Taste bestätigen. Der PRE-TARE Wert wird geleöscht, die Nullanzeige erscheint

7.6 Plus/Minus-Wägungen

Zum Beispiel zur Stückgewichtskontrolle, Fertigungskontrolle usw.

Sollgewicht auf die Wägeplatte stellen und mit TARE-Taste tarieren.
Sollgewicht abnehmer
Prüflinge nacheinander auf die Wägeplatte stellen, jeweilige Abweichung zum Sollgewicht wird vorzeichenrichtig nach „+“ und „-“ angezeigt.

Nach dem gleichen Verfahren konnen auch gewichtsgleiche Packungen, bezogen auf ein Sollgewicht, hergestellt werden.

Zurück in den Wagemodus durch Drucken der TARE-Taste.

7.7 Stückzahlen

Bei der Stuckzahlung konnen entweder Teile in einen Behälter eingezahlt oder Teile aus einem Behälter herausgezählt werden. Um eine größere Menge von Teilen zahlen zu konnen, muss mit einer kleinen Menge (Referenzstückzahl) das durchschnittliche Gewicht pro Teil ermittelt werden.

Je größter die Referenzstückzahl,estohigherist die Zahlgenaugkeit. Die Referenz muss bei keinen oder stark unterscheidlichen Teilen besonders hoch gewählt werden.

Je größter die Referenzstückzahl,esto genauer die Stuckzahlung.

Der Arbeitsablauf gliedert sich in vier Schritte:

Wägebehalter tarieren
Referenzstückzahl festlegen
Referenzgewicht einwagen
Stücke zahlEN

Im Wagemodus MODE-Taste kurz drucken. Referenzstückzahl „5PCSC" wird blinkend angezeigt.
Durch Mehrfachbetätigung der MODE-Taste konnen weitere Referenzstückzahlen 5, 10, 20, 25 und 50 aufgerufen werden. So viele Zahlteile auf die Wägeplatte stellen, wie die eingestellte Referenzstückzahl verlangt.
Mit SET-Taste bestätigen. Ab hier befindet sich die Waage im Stückzahl-Modus und zählt alle Teile, die sich auf der Wägeplatte befinden.

Zurück in den Wagemodus MODE-Taste drucken.
- Fehlermeldung „Er 1“ Mindeststückgewicht untersritten, siehe Kap. 1 „Technische Daten“. MODE-Taste drucken und Referenzbildung erneut starten.
- Tarieren - Tarabehälter können auch bei der Stückzahlung verwendet werden. Vor Beginn der Stückzahlung Tarabehälter mit TARE-Taste austarieren.

7.8 Netto-Total-Wägungen

Nutzlich, wenn man eine Mischung aus mehreren Komponenten in einen Tarabehälter einwiegt und am Schluss zur Kontrolle das Summengewicht aller eingewogenen Komponenten besteht (Netto-Total, d. h. ohne das Gewicht des Tarabehäthers).

Beispiel:

1. Tarabehälter auf die Wägeplatte stellen. TARE-Taste drücken, die Nullanzeige erscheint.
2. Komponente einwiegen. SET-Taste drücken, die Nullan-zeige erscheint. [▲] wird am linken Rand des Displays an-gezeigt.
3. Komponente ② einwiegen, SET-Taste drucken. Netto-Total (Summengewicht von Komponenten ① und ②) wird angezeigt.
4. SET-Taste erneut drücken, die Nullanzeige erscheint.
5. Komponente einwiegen, SET-Taste drücken. Netto-Total (Summengewicht von Komponenten 1 und 2 und 3.) wird angezeigt.
   Rezeptur gegebenenfalls zum gewünschten Endwert aufhalten. Für jeder weitere Komponente Schritt 4-5 wiederholen.
   Zurück in den Wagemodus durch Drucken der TARE-Taste.

7.9 Prozentbestimmung

Die Prozentbestimmung erfolgt die Gewichtsanzeige in Prozent, bezogen auf ein Referenzgewicht, das 100% entspricht.

Im Wägemodus MODE-Taste wiederholt drücken, bis „100%“ blinkend angezeigt wird.
Referenzgewicht, das 100% entspricht auflegen.
Mit SET-Taste Referenz speichern. Wenn Anzeige aufhört zu blinken, Referenzgewicht abnehmer.
Wägegut auflegen. Das Gewicht der Probe wird in Prozent, bezogen auf das Referenzgewicht, angezeigt.

Zurück in den Wagemodus durch Drucken der MODE-Taste.

8 Menu

8.1 Navigation im Menu

Einstieg ins Menu PRINT 0.00g Unit	Im Wägemodus PRINT-Taste gedrückt halten, bis „Unit“ angezeigt wird.
Menüpunkte anwahlen MODE CAL Unit Pr	Mit der MODE-Taste setzen sich die ein-zelnen Menüpunkte der Reihe nach an- wahlen.
Einstellungen ändern SET M Pr RE rECr Pr PC	Angewählten Menüpunkt mit SET-Taste bestätigten, die aktuelle Einstellung wird angezeigt. Mit der MODE-Taste{lssst sich die Ein-stellung ändern. Bei jedem Drücken der MODE-Taste wird die{nachste Einstel-lung angezeigt, siehe Kap.8.2 „Menü-Übersicht".
1. Änderung eines Menüpunktes speichern und Menu verlassen SET M 0.00g	→ SET -Taste drucken, die Waage kehrt in den Wägemodus darüber.

2. Einstellung mehrerer Menüpunkteändern

Angewählten Menüpunkt mit SET-Taste bestätig, die aktuelle Einstellung wird angezeigt.

Mit der MODE-Taste Einstellungändern.

TARE-Taste drucken „Exit“ wird angezeigt.

Entweder

Mit SET-Taste (Ja) bestätigen, „Store“ wird angezeigt. Speichern (SET-Taste) bzw. Verwerfen (PRINT-Taste) und Menü verlassen,

oder

PRINT-Taste (Nein) drücken und Änderungen an weiteren Menüpunkten wie oben beschrieben vornehmen

Speichern/verwerfen und Menuverlassen

Speichern

Verwerfen

Entweder

Durch Drücken der SET-Taste (Ja) die vorgenommenen Änderungen abspeichern. Die Waage keht automatisch in den Wagemodus zurück.

oder

Zum Verwerfen der Änderungen PRINT-Taste (Nein) drücken. Die Waage kehrt automatisch in den Wagemodus zurück.

8.2 Menu-Übersicht

Funktionsbeschreibung	Funktion	Parameter	Beschreibung der Auswahlmöglichkeiten
Wägeinheiten-umschaltung (siehe Kap. 8.3.1)	UNIT	g*	Gramm
		oz	Pound
		ozt	Unze
		ct	Carat (modellabhängig)
		tlh	Tael Hongkong
		ttl	Tael Taiwan
		gn	Grain(modellabhängig)
		dwt	Pennyweight (modellabhängig)
		mo	Momme
		Tol	Tola
		FFA	Frei währbarer Faktor
Datumübertragungs-modus (siehe Kap. 8.4.1)	PR	rE CR*	Datenausgabe über Fernsteu-erbefehle (s. Kap. 9.3)
		Pr PC	Datenausgabe durch Drücken der PRINT-Taste (s. Kap. 9.3)
		AU PC	Kontinuierliche Datenausgabe (s. Kap. 9.3)
		bA Pr	Ausgabe auf Barcode-Drucker (s. Kap. 9.4)
		AU Pr	Autom. Datenausgabe stabiler Wägewerte (s. Kap. 9.3)
Auswahl Druckausgabe (siehe Kap. 8.4.2)	LAPr	Hdr*	Ausgabe der Kopfzeilen
		GrS	Ausgabe des Gesamtgewichts
		Net	Ausgabe des Nettogewichts
		tAr	Ausgabe des Taragewichts
		N7E	Ausgabe des gespeicherten Gewichts
		PCS	Ausgabe der Stückzahl
		AUJ	Ausgabe des Stückgewichts
		Rqt	Ausgabe der Referenzstückzahl
		FFd	Ausgabe eines Seitenvorschubs bei Start Druckausgabe
		FFE	Ausgabe eines Seitenvorschubs bei Ende Druckausgabe
Baudrate (siehe Kap. 8.4.4)	bAUd	19200
		9600*
		4800
		2400
		1200
Auto off (Batteriebetrieb), siehe (Kap. 5.4)	AF	on*	Automatische Abschaltfunktion nach 3 min ohne Laständerung ein
		off	Automatische Abschaltfunktion nach 3 min ohne Laständerung aus
Auto Zero (siehe Kap. 8.3.2)	tr	on*	ein
		off	aus
Auswahl Justiergewicht (siehe Kap. 8.3.3)	CAL	400	*modellabhängig
		4000
Filterfungtion (siehe Kap. 8.3)	StAbiL	1	schnelle Anzeige
		2	normale Anzeige
		3	langsame Anzeige
Linearisierung (s. Kap. 5.7)	LinEAr		*modellabhängig
Hinterleuchtung der An-zeige, (siehe Kap. 8.3.5)	bL	on*	Hinterleuchtung eingeschaltet
		off	Hinterleuchtung ausgeschaltet
		CH	Hinterleuchtung schaltet sich 10 Sekunden nach Erreichen eines stabilen Wägewertes automatisch ab
Tierwägefunktion (siehe Kap. 8.3.6)	ANL	off*	aus
		3	Zeitspanne 3 Sekunden
		5	Zeitspanne 5 Sekunden
		10	Zeitspanne 10 Sekunden
		15	Zeitspanne 15 Sekunden
Fußtaster (siehe Kap. 8.3.7)	FOOt S	tAr	Waage tarieren durch Drucken des Fußtasters
		Pr	Wägewert drucken durch Betä-tigen des Fußtasters
Rücksetzen auf Werks-einstellung (siehe Kap. 8.3.8)	rSt	no*	nein
		yes	ja

^* = Werkseinstellung

8.3 Beschreibung einzelner Menüpunkte

8.3.1 Wägeinheiten

Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] angezeigt wird.

SET-Taste drucken, die eingestelle Einheit wird angezeigt.
Mit der MODE-Taste kann zwischen den verschiedenen Einheiten (siehe nachfolgendeTabelle) gewählt werden.
Ausgewählte Einheit mit SET-Taste bestätigten.

	Anzeige	Umrechnungsfaktor * 1 g =
Gramm	g	1.
Unze	oz	0.035273962
Troy Unze	ozt	0.032150747
Tael Hongkong	tlh	0.02671725
Tael Taiwan	tlt	0.0266666
Grain (modellabhängig)	gn	15.43235835
Pennyweight (modellabhängig)	dwt	0.643014931
Momme	mom	0.2667
Tola	tol	0.0857333381
Carat (modellabhängig)	ct	5
Frei währbarer Faktor*)	FFA	xx.xx

*) Eingabe Umrechnungsfaktor

Wie oben beschreiben, MODE-Taste wiederholt drücken bis „FFA" angezeigt wird.
Zur Eingabe des Faktors SET-Taste drucken, die aktive Stelle blinkt.

Mit der MODE-Taste wird der angezeigte Wert um 1 erhöht, mit der PRINT-Taste um 1 verringgert.

Mit der TARE-Taste Auschwitz der Ziffer nach links.

Eingabe mit SET-Taste bestätigen.
Durch nochmaliges Drücken der SET-Taste wird der „Frei wahlbarer Faktor" als aktuelle Wägeinheit übernommen.

8.3.2 Dosierung und Zero-tracking

Mit der Auto-Zero-Funktion werden keine Gewichtsschwankungen automatisch tariert.

Werden keine Mengen vom Wägegut entnommen oder zugeführrt, so können durch die in der Waage vorhandene „Stabilitäts-kompensation" falsche Wägeergebnisse angezeigt werden! (Beispiel: Langsames Herausfließen von Flüssigkeiten aus einem auf der Waage befindlichen Behälter).

Bei Dosierungen mit kleinen Gewichtsschwankungen empfehlte es sich daher, diese Funktion auszuschalten.

Bei ausgeschaltetem Zero-Tracking wird die Waagenanzeige jedoch unruhiger.

Im Wägemodus PRINT-Taste gedrückt halten, bis „Unit“ angezeigt wird.
MODE-Taste wiederholt drucken bis „tr“ angezeigt wird.
Mit SET-Taste bestätig, die aktuelle Einstellung wird angezeigt.
Mit MODE-Taste gewünschte Einstellungen auswahlen.

tr	on	Funktion aktiviert
tr	off	Funktion deaktiviert

Auswahl mit SET-Taste bestätigen.

8.3.3 Auswahl Justiergewicht

Bei der Modellreihe KERN PCD kann das Justiergewicht aus vorgegebenen Nennwerten gewählt werden (siehe nachfolgende Tabelle, Werkseinstellung grau unterlegt). Um messtechnisch hochwertige Wägeergebnisse zu erlangen, ist die Auswahl eines möglichst hohen Nennwertes zu empfehlen. Als Option konnen die nicht beigegebenen Justiergewichte von KERN bezogen werden.

Im Wagemodus PRINT-Taste gedrückt halten, bis [Unit] angezeigt wird.
MODE-Taste wiederholt drücken bis „CAL“ angezeigt wird.
Mit SET-Taste bestätig, die aktuelle Einstellung wird angezeigt.
Mit MODE-Taste gewünschte Einstellungen auswahlen.
Auswahl mit SET-Taste bestätigen.

Mögliche Justierpunkte:

Justiergewicht	PCD 250-3	PCD 300-3	PCD 2500-2	PCD 3000-2
1.	50 g	50 g	500 g	500 g
2.	100 g	150 g	1000 g	1500 g
3.	150 g	250 g	1500 g	2500 g
4.	200 g	300 g	2000 g	3000 g
5.	250 g	350 g	2500 g	3500 g

Justiergewicht	PCD 6K-4	PCD 10K0.1	PCD 10K3
1.	1 kg	2 kg	2 kg
2.	2 kg	5 kg	5 kg
3.	5 kg	7 kg	7 kg
4.	6 kg	10 kg	10 kg
5.	-	-	-

8.3.4 Filterfunktion

(außer PCD 10K-3)

Unter diesen Menüpunkt kann die Waage an bestimmte Umgebungsbedingungen und Messzwecke angepasst werden.

(Beispiel)

Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] angezeigt wird.
MODE-Taste wiederholt drücken bis „StAbiL“ angezeigt wird.
Mit SET-Taste bestätig, die aktuelle Einstellung wird angezeigt.
Mit MODE-Taste gewünschte Einstellungen auswahlen.

1	Filter 1: Waage reagiert empfindlich und schnell, ruhiger Aufstellungsord.
2	Filter 2: Waage reagiert normal, normaler Aufstellungsord
3	Filter 3: Waage reagiert unempfindlich aber langsam, unruhiger Aufstellungsord.

Auswahl mit SET-Taste bestätigen.

8.3.5 Hinterleuchting der Anzeige

Im Wägemodus PRINT-Taste gedrückt halten, bis „Unit“ an-gezeigt wird.
MODE-Taste wiederholt drücken bis „bl“ angezeigt wird.
Mit SET-Taste bestätig, die aktuelle Einstellung wird angezeigt.
Mit MODE-Taste gewünschte Einstellungen auswahlen.

bl	on	Hinterleuchtung eingeschaltet	Kontrastreiche Anzeige, die auch im Dunkeln abgelesen werden kann.
bl	off	Hinterleuchtung ausgeschaltet	Batterieschonung
bl	Ch	Hinterleuchtung schaltet sich 10 Sekunden nach Erreichen eines stabilen Wägewertes automatisch ab	Batterieschonung

Auswahl mit SET-Taste bestätigen.

8.3.6 Tierwagefunktion

Die Tierwagefunktion kann bei unruhigen Wägungen eingesetzt werden. Wahrend einer festgelegten Zeitspanne wird der Mittelwert der Wägeresultate gebildet.

Je unruhiger das Wagedut ist, besoinl sollen die Zeitspanne gewählt werden.

Im Wagemodus PRINT-Taste gedrückt halten, bis „Unit“ angezeigt wird.
MODE-Taste wiederholt drücken bis „ANL“ angezeigt wird.
Mit SET-Taste bestätig, die aktuelle Einstellung wird angezeigt.
Mit MODE-Taste gewünschte Einstellungen auswahlen

ANL	3	Zeitspanne 3 Sekunden
ANL	5	Zeitspanne 5 Sekunden
ANL	10	Zeitspanne 10 Sekunden
ANL	15	Zeitspanne 15 Sekunden
ANL	off	Tierwädung nicht aktiv

Auswahl mit SET-Taste bestätigen.
Wägegut (Tier) auf die Wägeplatte stellen und SET-Taste betätigten. In der Anzeige lauft ein „Countdown". Der Mittelwert der Wägeresultate wird angezeigt und bleibt in der Anzeige stehen.
Mit der SET-Taste kann zwischen Tierwagen und normalem Wägen gewechselt werden.
Mit der SET-Taste wird die Wägezyklus für die Tierwädigung erneut gestartet.

8.3.7 FuBtaster

Der Fußtaster dient zur Übermittlung der Wägewerte an einen Drucker oder einen PC. Alternativ kann auch tariert werden.

Anschluß und Bedienung enthalten Sieitte der, dem Fußtaster beigelegten Betriebsanleitung.

8.3.8 Rücksetzen auf Werkseinstellung

Mit dieser Funktion werden alle Waageneinstellungen auf Werkseinstellungen zurückgesetzt.

Im Wägemodus PRINT-Taste gedrückt halten, bis „Unit“ angezeigt wird.
MODE-Taste wiederholt drücken bis „rSt“ angezeigt wird.
Mit SET-Taste bestätig, die aktuelle Einstellung wird angezeigt.
Mit MODE-Taste gewünschte Einstellungen auswahlen

rSt	yes	Waage wird auf Werkseinstellung darüber gesetzt
rSt	no	Waage bleibt in individueller Einstellung

Auswahl mit SET-Taste bestätigten. Die Waage kehrt zurück in den Wagemodus.

8.4 Schnittstellenparameter

Die Datenausgabe erfolgt über Schnittstelle RS 232 C.

Allgemeines

Voraussetzung für die Datenübertragung zwischen Waage und einem Peripheriegerät (z.B. Drucker, PC ...) ist, dass beiden Geräte auf dieselben Schnittstellenparameter (z.B. Baudrate, Übertragungsmodus ...) eingestellt sind.

8.4.1 Datenübertragungsmodus

Im Wägemodus PRINT-Taste gedrückt halten, bis „Unit“ angezeigt wird.

MODE-Taste wiederholt drücken bis „Pr“ angezeigt wird.

Mit SET-Taste bestätig, die aktuelle Einstellung wird angezeigt.
Mit MODE-Taste gewünschte Einstellungen auswahlen

rE CR	Datumausgabe über Fernsteuerbefehle
Pr PC	Datumausgabe durch Drücken der PRINT-Taste
AU PC	Kontinuierliche Datumausgabe
bA Pr	Ausgabe auf Barcode-Drucker
AU Pr	Autom. Datumausgabe stabiler Wägewerte

Auswahl mit SET-Taste bestätigten. Die Waage kehrt in den Wägemodus darüber.

8.4.2 Druckausgabe

Mit dieser Funktion wird selektiert, welche Daten über die RS232C gesendet werden

(gilt nicht für der Datenübertragungsmodus BAPr).

Im Wägemodus PRINT-Taste gedrückt halten, bis „Unit“ angezeigt wird.
MODE-Taste wiederholt drucken bis „LAPr" angezeigt wird.
Mit SET-Taste bestätig, die aktuelle Einstellung wird angezeigt.
Mit MODE-Taste gewündschen Ausgabeparameter auswahlen

Hdr	Ausgabe der Kopfzeilen
GrS	Ausgabe des Gesamtgewichts
Net	Ausgabe des Nettogewichts
tAr	Ausgabe des Taragewichts
N7E	Ausgabe des gespeicherten Gewichts
PCS	Ausgabe der Stückzahl
AUJ	Ausgabe des Stückgewichts
Rqt	Ausgabe der Referenzstückzahl
FFd	Ausgabe eines Seitenvorschubs bei Start Druckausgabe
FFE	Ausgabe eines Seitenvorschubs bei Ende Druckausgabe

Auswahl mit SET-Taste bestätig, der aktuelle Status (on / off) wird angezeigt.
Mit MODE- und PRINT-Taste wird der Status geändert, on off.
Auswahl mit SET-Taste bestätigten. Die Waage kehrt in den Wagemodus zurück.

Auf diese Weise kann der Benutzer sich seinen eigenen Datenblock konfigurieren, der dann an einen Drucker oder PC gesendet wird.

8.4.3 Ausdruckbeispiel

line1		Seitenvorschub bei Start Ausgabe der Kopfzeilen
line 2
line 3
line 4
line 5
G	135.81 g	Gesamtgewicht
N	28.27 g	Nettogewicht
T	1.49 g	Taragewicht
M	12.25 g	gespeichertes Gewicht
P	5 pcs	Stückzahl
A	5.63 g	Stückgewicht
R	2 pcs	Referenzstückzahl
		Seitenvorschub bei Ende

8.4.4 Baudrate

Die Baudrate bestimmt die Geschwindigkeit der Übertragung über die Schnittstelle, 1 Baud = 1 Bit/Sekunde.

Im Wägemodus PRINT-Taste gedrückt halten, bis „Unit“ angezeigt wird.
MODE-Taste wiederholt drücken bis „bAUd“ angezeigt wird.
Mit SET-Taste bestätig, die aktuelle Einstellung wird angezeigt.
Mit MODE-Taste gewünschte Einstellungen auswahlen

$$ 9 6 0 0 \Rightarrow 4 8 0 0 \Rightarrow 2 4 0 0 \Rightarrow 1 2 0 0 \Rightarrow 1 9 2 0 0 $$

Auswahl mit SET-Taste bestätigten. Die Waage kehrt darüber in den Wagemodus.

9 Datenausgang RS 232 C

9.1 Technische Daten

• 8-bit ASCII Code
  1 Startbit, 8 Datenbits, 1 Stopbits, kein Paritätsbit
  Baudrate wahlbar auf 1200, 2400, 4800, 9600 und 19200 Baud
• Miniatur-Stecker notwendig (9 pol D-Sub)
• Bei Betrieb mit Schnittstelle ist der fehlerfreie Betrieb nur mit dem entsprechenden KERN-Schnittstellenkabel (max. 2m) sichergestellt

9.2 Pinbelegung der Waagenausgangsbuchse

Frontansicht:

9.3 Beschreibung des Datentransfers

Pr PC:

PRINT-Taste drucken, bei stabilem Gewicht wird das Format aus LAPR übertragen.

a. Format für stabile Werte für Gewicht/Stückzahl/Prozentangabe

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N1	N2	N3	N4	N5	N6	N7	N8	N9	N10	B	U1	U2	U3	CR	LF

b. Format im Fehlerfall

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	r	r	o	r	CR	LF

AU Pr:

Sobald der Wägewert stabil ist, wird das Format aus LAPR automatisch übertragen.

c. Format für stabile Werte für Gewicht/Stückzahl/Prozentangabe

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N1	N2	N3	N4	N5	N6	N7	N8	N9	N10	B	U1	U2	U3	CR	LF

d. Format im Fehlerfall

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	r	r	o	r	CR	LF

AU PC:

Wägewerte werden automatisch und kontinuierlich gesendet, unabhängig davon, ob der Wert stabil oder instabil ist.

e. Format für stabile Werte für Gewicht/Stückzahl/Prozentangabe

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N1	N2	N3	N4	N5	N6	N7	N8	N9	N10	B	U1	U2	U3	CR	LF

f. Format im Fehlerfall

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	r	r	o	r	CR	LF

g. Format für instabile Werte für Gewicht/Stückzahl/Prozentangabe

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N1	N2	N3	N4	N5	N6	N7	N8	N9	N10	B	B	B	B	CR	LF

rE Cr:

Fernsteuerkommandos s/w/t werden von der Fernsteuereinheit zu der Waage als ASCII-Code gesendet. Nachdem die Waage die s/w/t-Kommandos erhalten hat, sendet sie die nachfolgenden Daten.

Dabei ist zu beachten, dass die folgenden Fernsteuerkommandos ohne nachfolgenden CR LF gesendet werden müssen.

s Funktion: Stabiler Wägewert für das Gewicht wird über RS232-Schnittstelle gesendet
w Funktion: Wägewert für das Gewicht (stabil oder instabil) wird über RS232-Schnittstelle gesendet
t Funktion: Es werden keine Daten gesendet, die Waage führt die Tara-Funktion aus.

h. Format für stabile Werte für Gewicht/Stückzahl/Prozentangabe

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N1	N2	N3	N4	N5	N6	N7	N8	N9	N10	B	U1	U2	U3	CR	LF

i. Format im Fehlerfall

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	r	r	o	r	CR	LF

j. Format für instabile Werte für Gewicht/Stückzahl/Prozentangabe

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N1	N2	N3	N4	N5	N6	N7	N8	N9	N10	B	B	B	B	CR	LF

Symbole

M Leerzeichen oder M
S	Leerzeichen oder negatives Vorzeichen (-)
N1 ... N10	10 numerische ASCII-Codes für Gewichtswerte einschließlich Dezi-malstelle oder Leerzeichen
U1 ... U3	3 ASCII-Codes für Wägeinheit Stk. / % / oder Leerzeichen
B Leerzeichen
E, o, r	ASCII-Code oder “E, o, r”
CR Carriage Return
LF (Line Feed)

9.4 Ausgabe auf Barcode-Drucker

Der Datenübertragungsmodus ist auf „BA Pr“ zu stellen (s. Kap. 8.4.1).

Als Barcode-Drucker ist das Zebra-Drucker Modell LP2824 vorgesehen.

Dabei ist zu beachten, dass das Ausgabeformat der Waage fest definiert ist und

nicht geändert werden kann.

Das Druckformat ist im Drucker gespeichert. D.h. bei einem Defekt kann der Drucker nicht beziehend auf die Schutzverfahren, die zu den KEDN-

nottgegen einen fabrikneuen ausgetauscht werden, sondern es muss bei KERN

zuvor die entsprechende Software aufgespielt werden.

Der Zebra-Drucker und die Waage sind im ausgeschalteten Zustand mit dem mitgelieferten Schnittstellenkabel zu verbinden.

Nach dem Einsatz beider Geräte und Erreichen der Betriebsbereitschaft, wird jeweils beim Drücken der PRINT-Taste ein Etikett ausgedrucht.

10 Wartung, Instandhaltung, Entsorgung

10.1 Reinigung

Vor allen Wartungs-, Reinigungsa- und Reparaturarbeiten das Gerät von der Betriebsspannung trennen.

Keine aggressiven Reinigungsmittel (Lösungsmittel o.A.) benutzen, sondern nur ein mit milder Seifenlauge angefeuchtetes Tuch. Darauf achten, dass keine Flüssigkeit in das Gerät eindringt und mit einem trockenen, weichen Tuch nachreiben.

Edelstahlteile mit einem weichen und mit einem für Edelstahl geeigneten Reinigungsmittel getränkten Lappen reinigen.
Für Edelstahlteile keine Reinigungsmittel verwenden, die Natronlauge, Essig-, Salz-, Schwefel-, oder Zitronensäure enthalten.
Keine Metallbürsten oder Putzschwämme aus Stahlwolle verwenden, da dies Oberflächenkorrosion verursacht.

10.2 Wartung, Instandhaltung

Das Gerätarf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden.
Sicherstellen, dass die Waage regelmäßig kalibriert wird, s. Kap. Prüfmittelüberwachung.

10.3 Entsorgung

Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gultigem nationa-lem oder regionalem Recht des Benutzerortes durchzufahren.

11 Kleine Pannenhilfe

Bei einer Störung im Programmablauf sollen die Waage kurz ausgeschelt und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden.

Hilfe:

Störung Mögliche Ursache

Die Gewichtsanzeige leuchtet nicht.

Die Waage ist nicht eingeschaltet.
Die Verbindung zum Netz ist unterbrochen (Netzkabel nicht eingesteckt/defekt).
Die Netzspannung ist ausgefallen.
Die Batterie ist falsch eingelegt oder leer.
- Es ist keine Batterie eingelegt.

Die Gewichtsanzeige ändert sich fortwährend

• Luftzug/Luftbewegungen
• Vibrationen des Tisches/Bodens
  Die Wägeplatte hat Berührung mit Fremdkörpern.
• Elektromagnetische Felder/ Statische Aufladung (anderen Aufstellungsord wahlen/falls möglich storendes Gerät ausschalten)

Das Wageergebnis ist offensichtlich falsch

Die Waagenanzeige steht nicht auf Null
Die Justierung stimmt nicht mehr.
- Es herrschen starke Temperaturschwankungen.
- Elektromagnetische Felder / Statische Aufladung (anderen Aufstellungssort wahlen/ falls möglich, störendes Gerät ausschalten).

Beim Aufreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen.

12 Konformitätserklarung

Die aktuelle EG/EU-Konformitätserklung finden Sie online unter:

www.kern-sohn.com/ce

Nur gültig für Deutschland!

Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Handler gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgenden hinzuweisen:

Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich verpflichtet. Batterien/Akkus können nach Gebrauch in communalen Sammelstellen oder im Handel zurückgegeben werden.

Dabei muss das übliche Gebrauchsende der Batterien/Akkus erreicht sein, ansonsten muss Vorsorge gegen Kurzschluss getroffen werden.

Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend aus einer durchgeistrichen Mülltonne und dem chemischen Symbol (Cd = Cadmium, Hg = Quecksilber, oder Pb = Blei) des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls versehen.

Cd

Hg

Pb

Schadstoffarme Batterien nur mit einer durchgestruchenen Mülltonne.

Die Rückgabemöglichkeit beschränkt sich auf Batterien der Art, die wir in unserem Sortiment führen oder geführt haben, sowie auf die Menge, deren sich Endverbraucher üblicherweise entledigen.

Contents

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	r	r	o	r	CR	LF

AU Pr:

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	r	r	o	r	CR	LF

AU PC:

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	r	r	o	r	CR	LF

g. Format for unstable values for weight/quantity/percentage

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N1	N2	N3	N4	N5	N6	N7	N8	N9	N10	B	B	B	B	CR	LF

rE Cr:

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	r	r	o	r	CR	LF

j. Format for unstable values for weight/quantity/percentage

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N1	N2	N3	N4	N5	N6	N7	N8	N9	N10	B	B	B	B	CR	LF

Symbols

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	R	R	o	R	CR	LF

AU Pr:

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	R	R	o	R	CR	LF

AU PC:

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	R	R	o	R	CR	LF

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N1	N2	N3	N4	N5	N6	N7	N8	N9	N10	B	B	B	B	CR	LF

rE Cr:

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	R	R	0	R	CR	LF

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N1	N2	N3	N4	N5	N6	N7	N8	N9	N10	B	B	B	B	CR	LF

Symboles
