PCD 25002 - Balances de cuisine Kern - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Balance de précision électronique
Marque	Kern
Modèle	PCD 25002
Capacité maximale	2500 g
Lisibilité	0.01 g
Reproductibilité	0.02 g
Linéarité	±0.05 g
Dimensions (L x P x H)	165 x 280 x 73 mm
Poids net	1.6 kg
Alimentation	220-240 V AC, 50 Hz (adaptateur secteur) ou pile 9 V
Autonomie sur pile	Environ 24 h avec éclairage, 48 h sans éclairage
Plateau	160 x 160 mm
Interface	RS232
Unités de pesage	g, oz, ozt, tlh, tlt, gn, dwt, mom, tol, ct, FFA
Fonctions	Pesée, tarage, pré-tare, comptage de pièces, pesée nette totale, détermination de pourcentage, pesée d'animaux, pesée +/-
Filtre de stabilité	3 niveaux réglables
Éclairage d'écran	Oui, réglable (on/off/auto)
Température de fonctionnement	+5°C à +35°C
Humidité max.	80 % sans condensation
Nettoyage	Chiffon humide avec savon doux, éviter produits agressifs
Garantie	Valable selon conditions (voir notice)

FOIRE AUX QUESTIONS - PCD 25002 Kern

Comment mettre en marche la balance ?

Appuyez sur la touche ON/OFF. La balance effectue un auto-test puis affiche le poids zéro. Elle est alors prête à peser.

Comment tarer un récipient ?

Placez le récipient vide sur le plateau, puis appuyez sur la touche TARE. L'affichage revient à zéro, et le poids du récipient est mémorisé comme tare.

Que faire si l'affichage indique 'LO' ?

'LO' signifie que la pile est usée. Remplacez la pile 9V ou branchez l'adaptateur secteur. En cas d'inutilisation prolongée, retirez la pile pour éviter les fuites.

Comment compter des pièces avec cette balance ?

Tarez d'abord le récipient. Appuyez sur MODE jusqu'à voir clignoter une référence (5, 10, 25 ou 50). Placez le nombre de pièces correspondant sur le plateau, puis appuyez sur SET. La balance est alors en mode comptage.

Pourquoi le résultat de pesée change-t-il constamment ?

Cela peut être dû à des courants d'air, des vibrations, ou des champs électromagnétiques. Assurez-vous que la balance est sur une surface stable et à l'abri des courants d'air. Vous pouvez aussi régler le filtre de stabilité dans le menu (StAbiL).

Comment régler l'éclairage de l'écran ?

En mode pesée, maintenez PRINT enfoncé jusqu'à voir 'Unit'. Appuyez plusieurs fois sur MODE jusqu'à 'bl'. Validez avec SET, puis choisissez 'on', 'off' ou 'CH' (extinction automatique après 10 secondes de stabilité). Confirmez avec SET.

Comment effectuer un ajustage (calibration) ?

Appuyez sur MODE et maintenez jusqu'à voir 'CAL'. Placez le poids d'ajustage recommandé au centre du plateau, puis appuyez sur SET. Après quelques instants, 'CAL F' s'affiche et la balance revient en mode pesée. Voir le manuel pour les poids recommandés.

Que faire en cas de message d'erreur 'Er 1' lors du comptage ?

'Er 1' indique que le poids des pièces de référence est inférieur au poids minimal requis. Utilisez des pièces plus lourdes ou augmentez le nombre de pièces de référence. Consultez les spécifications techniques pour connaître le poids minimal par pièce.

Comment utiliser la fonction de pesée d'animaux ?

Dans le menu, réglez 'ANL' sur la durée souhaitée (3, 5, 10 ou 15 secondes). Placez l'animal sur la balance et appuyez sur SET. La balance calcule une moyenne pendant le temps défini et affiche le résultat stable.

Comment transférer des données vers un PC ?

Connectez la balance au PC via le port RS232. Réglez les paramètres d'interface (vitesse en bauds, mode de transfert) dans le menu sous 'Pr'. Utilisez un câble adapté (max 2 m) et un logiciel de terminal pour recevoir les données.

MODE D'EMPLOI PCD 25002 Kern

Vous trouvez d'autres versions de langue en ligne sous www.kern-sohn.com/manuals

Balance de précision

Table des matières

1 Caracteristiques techniques. 4 2 Indications fondamentales (généralités) 7 2.1 Utilisation conforme aux prescriptions 7 2.2 Utilisation inadéquate 7 2.3 Garantie 7 2.4 Vérification des moyens de contrôle 7 3 Indications de sécurité generales 8 3.1 Observer les indications du mode d'emploi 8 3.2 Formation du personnel 8 4 Transport et stockage 8 4.1 Contrôle à la réception de l'appareil 8 4.2 Emballage / réxpédition 8 5 Deballage, installation et mise en service 9 5.1 Lieu d'installation, lieu d'utilisation 9 5.2 Deballage / implantation 9 5.3 Branchement secteur 12 5.4 Fonctionnement sur piles / sur accu (en option) 12 5.5 Raccordement d'appareils péripériques 13 5.6 Première mise en service 13 5.7 Linearisation 14 5.8 Ajustage 16 5.9 Ajuster 17 6 Éléments de commande 18 6.1Vue d'ensemble des affichages 18 6.2 Vue d'ensemble du clavier 18 7 Opérations de base 19 7.1 Mise en route 19 7.2 Mettre a l'arrêt 19 7.3 Pesage 19 7.4 Tarage 20 7.5 Fonction Pre-Tare 21 7.6 Pesées plus / moins 21 7.7 Comptage de pieces 22 7.8 Pesées nettes total 23 7.9 Determination du pourcentage 24

8 Menu 25

8.1 Navigation dans le menu 25 8.2 Aperçu des menus 28 8.3 Description de quelques points de menu 30 8.3.1 Unités de pesage 30 8.3.2 Dosage et mise au point du zéro 31 8.3.3 Sélection poids d'ajustage 32 8.3.4 Filtre 33 8.3.5 Éclairage du fond de l'écran d'affichage 34 8.3.6 Fonction de pesée des animaux 35 8.3.7 Pédales au pied 36 8.3.8 Remise au réglage d'usine 36 8.4 Paramètres d'interfaces 37 8.4.1 Mode de transfert des données 37 8.4.2 Édition imprimée automatique 38 8.4.3 Exemple d'édition imprimée 39 8.4.4 Vitesse de transmission 39

9 Sortie de données RS 232 c 40

9.1 Caractéristiques techniques 40 9.2 Attribution des broches de la douille de sortie de la balance 40 9.3 Description du transfert des données 41 9.4 Édition sur imprimante à code à barres 43

10 Maintenance, entretien, élimination 44

10.1 Nettoyage 44 10.2 Maintenance, entretien 44 10.3 Mise au rebut 44

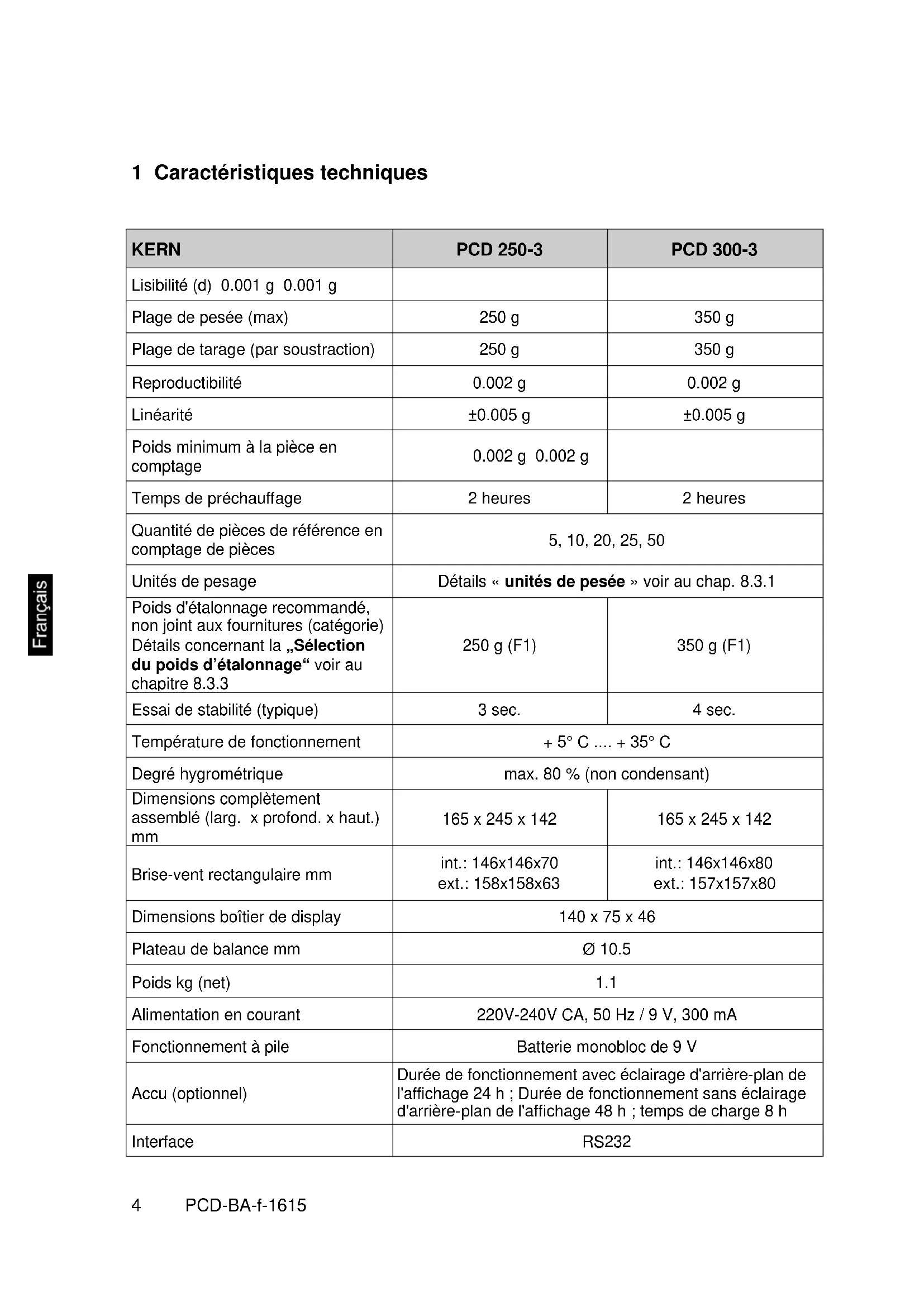

1 Caractéristiques techniques

KERN	PCD 250-3	PCD 300-3
Lisibilité (d) 0.001 g 0.001 g
Plage de pesée (max)	250 g	350 g
Plage de tarage (par soustraction)	250 g	350 g
Reproductibilité	0.002 g	0.002 g
Linéarité	±0.005 g	±0.005 g
Poids minimum à la pièce en comptage	0.002 g 0.002 g
Temps de préchauffage	2 heures	2 heures
Quantité de pièces de référence en comptage de pièces	5, 10, 20, 25, 50
Unités de pesage	Détails « unités de pesée » voir au chap. 8.3.1
Poids d'étalonnage recommendé, non joint aux fournitures (catégorie) Détails concernant la „ Sélection du poids d'étalonnage“ voir au chapitre 8.3.3	250 g (F1)	350 g (F1)
Essai de stabilité (typique)	3 sec.	4 sec.
Température de fonctionnement	+ 5°C .... + 35°C
Degré hygrométrique	max. 80 % (non condensant)
Dimensions complètement assemblé (larg. x profond. x haut.) mm	165 x 245 x 142	165 x 245 x 142
Brise-vent rectangulaire mm	int.: 146x146x70 ext.: 158x158x63	int.: 146x146x80 ext.: 157x157x80
Dimensions boîtier de display	140 x 75 x 46
Plateau de balance mm	Ø 10.5
Poids kg (net)	1.1
Alimentation en courant	220V-240V CA, 50 Hz / 9 V, 300 mA
Fonctionnement à pile	Batterie monobloc de 9 V
Accu (optionnel)	Durée de fonctionnement avec éclairage d'arrêtre-plan de l'affichage 24 h; Durée de fonctionnement sans éclairage d'arrêtre-plan de l'affichage 48 h; temps de charge 8 h
Interface	RS232
KERN	PCD 2500-2	PCD 3000-2
Lisibilité (d)	0.01 g	0.01 g
Plage de pesée (max)	2500 g	3.5 kg
Plage de tarage (par soustraction)	2500 g	3.5kg
Reproductibilité 0.02 g 0.02 g
Linéarité ±0.05 g ±0.05 g
Poids minimum à la pièce en comptage	0.02 g	0.02 g
Temps de préchauffage	2 heures	2 heures
Quantité de pièces de référence en comptage de pièces	5, 10, 20, 25, 50
Unités de pesage	Détails « unités de pesée » voir au chap. 8.3.1
Poids d'étalonnage recommendé, non joint aux fournitures (catégorie) Détails concernant la „Sélection du poids d'étalonnage“ voir au chapitre 8.3.3	2500 g (F1)	3 kg (F1)
Essai de stabilité (typique)	3 sec.
Température de fonctionnement	+ 5°C .... + 35°C
Degré hygrométrique	max. 80 % (non condensant)
Dimensions complètement assemblé (larg. x profond. x haut.) mm	165 x 280 x 73
Dimensions boîtier de display	140 x 75 x 46
Plateau de balance mm	160x160
Poids kg (net)	1.6	1.9
Alimentation en courant	220V-240V CA, 50 Hz / 9 V, 300 mA
Fonctionnement à pile	Batterie monobloc de 9 V
Accu (optionnel)	Durée de fonctionnement avec éclairage d'arrière-plan de l'affichage 24 h; Durée de fonctionnement sans éclairage d'arrière-plan de l'affichage 48 h; temps de charge 8 h
Interface	RS232

KERN	PCD 6K-4	PCD 10K0.1	PCD 10K3
Lisibilité (d)	0.1 g	0.1 g	1 g
Plage de pesée (max)	6000 g	10 kg	10 kg
Plage de tarage (par soustraction)	6000 g	10 kg	10 kg
Reproductibilité	0.1 g	0.1 g	1 g
Linéarité	±0.3 g	±0.3 g	±3 g
Poids minimum à la pièce en comptage	0.2 g 0.2 g	2 g
Temps de préchauffage	2 heures	2 heures	30 min.
Quantité de pièces de référence en comptage de pièces	5, 10, 20, 25, 50
Unités de pesage	Détails « unités de pesée » voir au chap. 8.3.1
Poids d'étalonnage recommendé, non joint aux fournitures (catégorie) Détails concernant la „Sélection du poids d'étalonnage“ voir au chapitre 8.3.3	2500 g (F1)	10 kg (F1)	10 kg (M1)
Essai de stabilité (typique)	3 sec.
Température de fonctionnement	+ 5°C .... + 35°C
Degré hygrométrique	max. 80 % (non condensant)
Dimensions complètement assemblé (larg. x profond. x haut.) mm	165 x 280 x 73
Dimensions boîtier de display	140 x 75 x 46
Plateau de balance mm	160x160
Poids kg (net)	1.6	1.6	1.6
Alimentation en courant	220V-240V CA, 50 Hz / 9 V, 300 mA
Fonctionnement à pile	Batterie monobloc de 9 V
Accu (optionnel)	Durée de fonctionnement avec éclairage d'arrière-plan de l'affichage 24 h; Durée de fonctionnement sans éclairage d'arrière-plan de l'affichage 48 h; temps de charge 8 h
Interface	RS232

2.1 Utilisation conforme aux prescriptions

La balance que vous avez achetée sert à la détermination de la valeur de pesée de matières devant être pesées. Elle est donc destinée à être utilisée comme „balance non automatique“, c'est-à-dire que les matières à peser seront posées manuellement et avec précaution au milieu du plateau de pesée. La valeur de pesée peut être lue une fois stabilisée.

2.2 Utilisation inadéquate

Ne pas utiliser la balance pour des pesées dynamiques. Dans le cas où de petites quantités des matières à peser sont retirées ou ajoutées, le dispositif de « compensation de stabilité » intégré dans la balance peut provoquer l'affichage de résultats de pesée erronés. (Exemple : lorsque des liquides dégoulinent lentement d'un récipient posé sur la balance.) Ne pas laisser trop longtemps une charge sur le plateau de pesée. À long terme, cette charge est susceptible d'endommager le système de mesure. Éviter impérativement de cogner la balance ou de charger cette dernière au-delà de la charge maximale indiquée (Max.) après déduction éventuelle d'une charge de tare déjà existante. Sinon, la balance pourrait être endommagée.

Ne jamais utiliser la balance dans des endroits où des explosions sont susceptibles de se produire. Le modèle série n'est pas équipé d'une protection contre les explosions. Toute modification constructive de la balance est interdite. Ceci pourrait provoquer des résultats de pesée erronés, des défauts sur le plan de la technique de sécurité ainsi que la destruction de la balance. La balance ne doit être utilisée que selon les prescriptions indiquées. Les domaines d'utilisation/d'application dérogéant à ces dernières doivent faire l'objet d'une autorisation écrite délivrée par KERN.

2.3 Garantie

La garantie n'est plus valable en cas

• de non-observation des prescriptions figurant dans notre mode d'emploi
• d'utilisation outrepassant les applications décrites
• de modification ou d'ouverture de l'appareil
• d'endommagement mécanique et d'endommagement lié à des matières ou des liquides
• dépréciation naturelle et d'usure
• mise en place ou d'installation électrique inadéquates
• de surcharge du système de mesure

2.4 Vérification des moyens de contrôle

Les propriétés techniques de mesure de la balance et du poids de contrôle éventuellement utilisé seront contrôlées à intervalles réguliers dans le cadre des contrôles d'assurance qualité. À cette fin, l'utilisateur responsable doit définir un intervalle de temps approprié ainsi que le type et l'étendue de ce contrôle. Des informations concernant la vérification des moyens de contrôle des balances ainsi que les poids de contrôle nécessaires à cette opération sont disponibles sur le site KERN (www.kern-sohn.com). Grâce à son laboratoire de calibration accrédité DKD, KERN propose un calibration rapide et économique pour les poids de contrôle et les balances (sur la base du standard national).

3.1 Observer les indications du mode d'emploi

Lisez attentivement la totalité de ce mode d'emploi avant

l'installation et la mise en service de la balance, et ce même si vous avez déjà utilisé des balances KERN.

3.2 Formation du personnel

L'appareil ne doit être utilisé et entretenu que par des collaborateurs formés à cette fin.

4.1 Contrôle à la réception de l'appareil

Nous vous prions de contrôler l'emballage de son arrivée et de vérifier lors du déballage que l'appareil ne présente pas de dommages extérieurs visibles.

4.2 Emballage / réexpédition

Conservez tous les éléments de l'emballage d'origine en vue d'un éventuel transport en retard. L'appareil ne peut être renvoyé que dans l'emballage d'origine. Avant expédition, démontez tous les câbles branchés ainsi que toutes les pièces détachées et mobiles. Évtl. remontez les cales de transport prévues. Calez toutes les pièces, p. ex. pare-brise en verre, plateau de pesée, bloc d'alimentation etc. contre les déplacements et les dommages.

5.1 Lieu d'installation, lieu d'utilisation

La balance a été construite de manière à pouvoir obtenir des résultats de pesée fiables dans les conditions d'utilisation d'usage. Vous pouvez travailler rapidement et avec précision à condition d'installer la balance à un endroit approprié.

Sur le lieu d'implantation observer le suivant :

• Placer la balance sur une surface solide et plane;
• Eviter d'exposer l'appareil à une chaleur extrême ainsi qu'une fluctuation de température, par exemple en la plaçant près d'un chauffage, ou de l'exposer directement aux rayons du soleil;
• Protégerez la balance des courants d'air directs pouvant être provoqués par des fenêtres ou des portes ouvertes;
• Eviter les secousses durant la pesée;
• Protégerez la balance d'une humidité atmosphérique trop élevée, des vapeurs et de la poussière;
• N'exposer pas l'appareil pendant un laps de temps prolongé à une forte humidité. L'installation d'un appareil froid dans un endroit nettement plus chaud peut provoquer l'apparition d'une couche d'humidité (condensation de l'humidité atmosphérique sur l'appareil) non autorisée. Dans ce cas, laissez l'appareil coupé du secteur s'acclimater à la température ambiante pendant env. 2 heures.
• Évitez les charges statiques des produits à peser et du récipient de pesée.
• Ne pas mettre en exploitation dans des zones où se trouvent des substances explosives ou dans des zones à risques d'explosion par suite de présence de gaz, de vapeurs et de brouillards ainsi que de poussières!
• Tenir éloignés des produits chimiques (p. ex. les liquides ou les gaz), qui sont susceptibles d'attaquer et d'endommager la balance de l'intérieur ou de l'extérieur.
• Respecter la protection IP de l'appareil.
• L'apparition de champs électromagnétiques ou de charges électrostatiques, ainsi que d'électricité instable peut provoquer des divergences d'affichage importantes (résultats de pesée erronés). Il faut alors installer l'appareil à un autre endroit.

5.2 Déballage / implantation

Sortir avec précaution la balance de l'emballage, retirer la pochette en plastique et installer la balance au poste de travail prévu à cet effet.

Étendue de la livraison / accessoires de série

Balance Plateau de pesée - Bloc d'alimentation - Capot de protection de travail Mode d'emploi - Brise-vent (uniquement sur les modèles PCD 400-3)

Disposez l'appareil d'affichage de manière à ce qu'il puisse être commandé et vu dans de bonnes conditions.

Appareil d'affichage monté

Pour le démontage, restorer la tôle de montage par desserrage des vis marquées. L'appareil d'affichage est ensuite susceptible d'être librement installé.

Appareil d'affichage librement installé

3. Usage avec statif (en option)

Pour surélever la visualisation, l'appareil peut être monté sur un statif disponible en option (KERN PCD-A03).

Le montage est à relever de la notice d'installation du statif.

La balance doit être installée de manière à ce que le plateau de pesée soit placé exactement à l'horizontal.

Procéder à la mise à niveau de la balance à l'aide des vis des pieds, jusqu'à ce que la bulle d'air du niveau se trouve dans le cercle prescrit.

5.3 Branchement secteur

L'alimentation en courant s'effectue au moyen du bloc externe d'alimentation secteur. La valeur de tension imprimée sur l'appareil doit concorder avec la tension locale. N'utilise que des blocs d'alimentation secteur livrés par KERN. L'utilisation d'autres marques n'est possible qu'avec l'autorisation de KERN.

5.4 Fonctionnement sur piles / sur accu (en option)

Retirez le couvercle du compartiment à piles de la face inférieure de la balance. Branchez la batterie monobloc de 9 V. Remettez en place le couvercle.

En mode de batterie, la balance dispose d'une fonction de coupure automatique, qui peut être activée ou désactivée dans le menu.

En mode pesée, maintenir la touche PRINT enclenchée jusqu'à ce que soit affiché "Unit". Appeler de façon répétée la touche MODE jusqu'à ce que „AF“ apparaisse. Confirmez sur la touche SET. Alors vous pouvez sélectionner sur la touche MODE l'un des deux réglages suivants:

, AF on": Pour protéger les piles, la balance se met automatiquement hors circuit à la fin du pesage après 3 minutes.

, AF off": Fonction de mise hors circuit désactivée.

Confirmez Choix sur la touche SET. La balance revient automatiquement en mode de pesée.

Si la batterie est usée, apparait sur l'afficheur "LO". Appuyez sur la touche ON/OFF et remplacez de suite les piles.

Si la balance n'est pas utilisée pendant un laps de temps prolongé, sortez les piles et conservez-les séparément. Les fuites du liquide des piles risqueraient d'endommager la balance.

En présence d'un accu disponible en option, celui-ci sera branché dans le compartiment à piles par une connexion par fiches séparée. Il faut dans ce cas recourir également à l'alimentation encastrable livrée avec l'accu.

Branchement accu Branchement batterie

5.5 Raccordement d'appareils périphériques

Avant le raccordement ou le débranchement d'appareils supplémentaires (imprimante, PC) à l'interface de données, la balance doit impérativement être coupée du secteur.

N'utilisez avec votre balance que des accessoires et des périphériques livrés par KERN, ces derniers étant adaptés de manière optimale à votre balance.

5.6 Première mise en service

Pour obtenir des résultats exacts de pesée avec les balances électroniques, la balance doit avoir atteint sa température de service (voir temps d'échauffement au chap. 1). Pour ce temps de chauffe, la balance doit être branchée à l'alimentation de courant (secteur, pile rechargeable ou pile).

La précision de la balance dépend de l'accélération due à la pesanteur.

Il est impératif de tenir compte des indications du chapitre Ajustage.

La linéarité indique le plus grand écart possible pour l'affichage du poids sur une balance par rapport à la valeur du poids de contrôle respectif, tant en valeurs positives que négatives sur toute l'étendue de pesage.

Si un écart de linéarité est constaté lors d'une vérification des moyens de contrôle, celui-ci peut être amélioré par une linéarisation.

• Seul un professionnel chevronné ayant des connaissances approfondies dans le maniement de balances est habilité à réaliser la linéarisation.
• Les poids de contrôle à utiliser doivent être adaptés aux specifications de la balance, voir au chap. 3,4 „verification des moyens de contrôle".
• Veillez à avoir des conditions environnementales stables. Un temps de préchauffage est nécessaire pour la stabilisation.
• Àprous linéarisation il faut exécuter un calibrage, voir au chap. 3.4 „verification des moyens de contrôle".

Tab. 1: Points d'ajustage

Points d'ajustage	PCD 250-3	PCD 300-3	PCD 2500-2	PCD 3000-2
1.	50 g	50 g	500 g	500 g
2.	100 g	150 g	1000 g	1500 g
3.	150 g	250 g	1500 g	2500 g
4.	200 g	300 g	2000 g	3000 g
5.	250 g	350 g	2500 g	3500 g

Points d'ajustage	PCD 6K-4	PCD 10K0.1	PCD 10K3
1.	-	-	-
2.	-	-	-
3.	-	-	-
4.	-	-	-
5.	-	-	-

Commande Afficheur
Réalisation de la linéarisation: ⇒ Allumer la balance	0.000g
⇒ Appuyer sur PRINT, jusqu'à ce qu'apparaisse UNIT	UNIT
⇒ Répéter le pression sur MODE, jusqu'à ce que LinEAr apparaisse	LINEAR
⇒ Aucun object ne doit se couver sur le plateau de pesage.
⇒ Démarrer linéaristion sur SETM. La valeur du premier poids d'ajustage est affichée.	50.000g (example)
⇒ Placer le poids d'ajustage et confirmer sur SETM. La balance change à l'affichage zéro.	0g
⇒ Oter le poids d'ajustage. ÀpRES un bref laps de temps apparaît la valeur du deuxième poids d'ajustage dans l'affichage.	100.000g (example)
⇒ Placer le deuxième poids d'ajustage et confirmer sur SETMa balance change à l'affichage zéro.	0g
⇒ Oter le poids d'ajustage. ÀpRES un bref laps de temps apparaît la valeur du troisième poids d'ajustage dans l'affichage.	150.000g (example)
⇒ Placer le troisième poids d'ajustage et confirmer sur SETMa balance change à l'affichage zéro.	0g
⇒ Oter le poids d'ajustage. ÀpRES un bref laps de temps apparait la valeur du quatrième poids d'ajustage dans l'affichage.	200.000g (example)
⇒ Placer le quatrième poids d'ajustage et confirmer sur la balance change à l'affichage zéro.	0g
⇒ Oter le poids d'ajustage. ÀpRES un bref laps de temps apparait la valeur du cinquième poids d'ajustage dans l'affichage.	250.000g (example)
⇒ Placer le cinquième poids d'ajustage et confirmer sur la balance change à l'affichage zéro.	0g
⇒ Oter le poids d'ajustage. ÀpRES un bref laps de temps CAL F est affché.	CAL F
La balance se met ensuite automatiquement à l'accêt. La linéarisation est ainsi clôturée avec succès.

En cas d'erreur d'ajustage ou d'une valeur d'ajustage erronée, un message d'erreur est généré à l'écran et il faut alors recommencer le processus de linéarisation.

5.8 Ajustage

Etant donné que la valeur d'accélération de la pesanteur varie d'un lieu à l'autre sur la terre, il est nécessaire d'adapter chaque balance – conformément au principe physique fondamental de pesée – à l'accélération de la pesanteur du lieu d'installation (uniquement si la balance n'a pas déjà été ajustée au lieu d'installation en usine). Ce processus d'ajustage doit être effectué à chaque première mise en service et après chaque changement de lieu d'installation et à fluctuations de la température d'environnement. Pour obtenir des valeurs de mesure précises, il est recommandé en supplément d'ajuster aussi périodiquement la balance en fonctionnement de pesée.

5.9 Ajuster

L'ajustage devrait s'effectuer avec le poids d'ajustage recommandé (voir au chap. 1 "Données techniques"). L'ajustage peut également être réalisé avec des poids d'autres valeurs nominales (voir le tableau 1), mais n'est pas optimal au point de vue métrologique.

Procédure à suivre pour l'ajustage:

Veillez à avoir des conditions environnementales stables. Un temps de préchauffage (voir au chap. 1) est nécessaire pour la stabilisation.

Mettez la balance en marche sur la touche ON/OFF ⇒ Appuyer sur la touche MODE et la garder enclenchée, sur le visuel apparait brievement „CAL“. Ensuite est affiché en clignant le poids exact (chap. 8.3.3) du poids d'ajustage. ⇒ Poser le poids d'ajustage au milieu du plateau de la balance. ⇒ Actionner la touche SET. Peu de temps après apparait „CAL F“, ensuite le mode repasse automatiquement en mode de pesée normal. Sur l'affichage apparait la valeur du poids d'ajustage.

En cas d'erreur d'ajustage ou d'un faux poids d'ajustage apparait „CAL E“. Répétez l'ajustage.

Conservez le poids d'ajustage à proximité de la balance. Il est conseillé de procéder journalièrement au contrôle de la précision de la balance pour les applications significatives pour la qualité.

6.2 Vue d'ensemble du clavier

Touche	Description	Fonction
PRINT	Touche PRINT	• Recherche les données de pesée par l'interface • Appeler le menu (garder la touche enclenchée jusqu'à ce qu'apparaisse UNIT)
SET/M	Touche SET	• Confirmer les régles dans le menu • Enregistrer et quitter le menu
MODE/ CAL	Touche MODE	• Sélectionner les points de menu • Modifier les régles dans le menu • Ajuster
TARE	Touche TARE	• Tarage
ON/OFF	Touche ON/OFF	• Mise en marche / arrêt

7.1 Mise en route

Appuyer sur la touche ON

La balance effectue un contrôle automatique. Dès que l'affichage du poids apparaît, la balance est prête à peser.

7.2 Mettre à l'arrêt

Appuyer sur la touche OFF, l'affichage s'éteint

7.3 Pesage

⇒ Mettre en place le produit pesé ⇒ Attendre le contrôle de la détection de la stabilité, après détection de la stabilité apparait à droite sur le visuel l'unité de pesée (p. ex. g ou kg) ⇒ Relever le résultat de la pesée. ⇒ Si le produit pesé est plus lourd que la valeur seuil, l'écran affiche „Error“ (=surcharge).

7.4 Tarage

Poser le recipient à peser vide sur la balance, le poids du recipient à peser est affiché.

Appuyer sur la touche TARE, l'affichage du zéro apparait. La tare demeure mémorisée jusqu'à ce qu'elle soit effacée.

Peser les matières à peser, le poids net est affiché.

La procédure de tarage peut être répétée à volonté, par exemple pour le pesage de plusieurs composants constituant un mélange (ajout). La limite est atteinte, lorsque toute la gamme de pesage est sollicitée.

Une fois le contenant de tare enlevé, le poids total apparaît en affichage négatif.

La tare demeure mémorisée jusqu'à ce qu'elle soit effacée.

Effacer la tare

Déchargez la balance et appuyez sur la touche TARE, l'affichage du zéro apparait.

7.5 Fonction pre-tare

Cette fonction permet de mettre en mémoire le poids de la cuve à tare. Même après la mise à l'arrêt/en marche, la balance continue à travailler avec la valeur mémorisée.

En mode de pesage, mettre un récipient à tare sur le plateau de pesée. Appeler de façon répétée la touche MODE jusqu'à ce que „PtArE“ apparaisse en clignotant. Mémoriser sur la touche SET le poids actuel se trouvant sur le plateau de pesée comme valeur PRE-TARE.

Effacer la valeur pre-tare

Délester la balance et la mettre à zéro sur la touche TARE. Appeler de façon répétée la touche MODE jusqu'à ce que „PtArE" apparaissent en clignotant. Confirmez sur la touche SET. La valeur PRE-TARE est effacée, l'affichage du zéro apparait.

7.6 Pesées plus ou moins

Par exemple pour le contrôle du poids à la pièce, le contrôle de fabrication etc.

⇒ Posez le poids de gouverne sur le plateau de pesée et tarez-le au moyen de la touche TARE. ⇒ Enlevez le poids de gouverne. ⇒ Posez successivement les pièces d'essai sur le plateau de pesée, chaque écart par rapport au poids de consigne est affiché avec le signe + et - qui s'y rapporte.

Le même procédé permet de confectionner des lots de même poids, rapporté à un poids de consigne.

⇒ Retour en mode de pesage par appel de la touche TARE.

7.7 Comptage de pièces

Lors du comptage de pièces, il vous est possible, soit d'additionner la quantité de pièces placées dans un récipient, soit de soustraire la quantité de pièces retirées d'un récipient. Afin de pouvoir compter une quantité importante de pièces, le poids moyen par pièce doit être déterminé à l'aide d'une petite quantité (quantité de pièces de référence).

Plus la quantité de pièces de référence est importante, plus la précision de comptage est élevée. Dans le cas de petites pièces ou de pièces fortement différentes, veillez à ce que la référence soit particulièrement élevée.

plus le nombre de pièces de référence est important, plus la précision de comptage est élevée.

Le déroulement du travail se compose de quatre étapes :

Tarer le récipient de pesée

Déterminer le nombre de pièces de référence

Peser le poids de référence

Compter les pièces

Appuyer brièvement sur la touche MODE en mode de pesée. La quantité de référence „5PCS“ est affichée en clignotant. En appuyant à plusieurs reprises sur la touche MODE, il est possible d'appeler d'autres nombres de pièces de référence 5, 10, 25 et 50. Posez sur la balance autant de nombre de pièces à compter que l'exige le nombre de pièces de référence demandé par le réglage. Confirmez sur la touche SET. La balance se trouve maintenant en mode de comptage des pièces et compte toutes les pièces, qui sont déposées sur le plateau de la balance.

• Retour en mode de pesée

Appuyer sur la touche MODE.

• Message d'erreur „Er 1“

Poids minimal de la pierre (voir au chap. 1 „caractéristiques techniques") non atteint. Appuyer sur la touche MODE et redémarrer la formation de référence.

• Tarage

Le récipient à tarer peut également être utilisé pour le comptage de pièces. Avant le début du comptage, tarer le récipient de tare à l'aide de la touche TARE.

7.8 Pesées nettes total

Utile lorsqu'on pèse un mélange de plusieurs composants en une seule cuve à tare et si l'on a besoin pour clôturer à titre de contrôle du poids totalisé de tous les composants pesés (total net, c'est-à-dire sans le poids de la cuve à tare).

1. Poser le récipient à tarer vide sur le plateau de pesée. Appuyer sur la touche TARE, l'affichage du zéro apparait.
2. Peser les composants ①. Appuyer sur la touche SET, l'affichage du zéro apparait. [▲] est affiché au bord gauche du visuel.
3. Peser les composants ②, appuyer sur la touche SET. Nettotal (le poids total des composants ① et ②) est affiché.
4. Appuyer de nouveau sur la touche SET, l'affichage du zéro apparait.
5. Peser les composants ③, appuyer sur la touche SET. Nettotal (le poids total des composants ① et ② et ③) est affiché. Le cas échéant, faites l'appoint de la recette pour atteindre la valeur finale voulue. Pour chaque autre composant, répéter les démarches 4-5. Retour en mode de pesage par appel de la touche TARE.

7.9 Détermination du pourcentage

La détermination du pourcentage permet d'afficher le poids en pourcent, rapporté à un poids de référence à 100%.

⇒ En mode pesée appuyer sur la touche MODE plusieurs fois jusqu'à ce que soit affiché “100%” en clignotant. ⇒ Poser des poids de référence, qui correspondent à 100%. ⇒ Mémoriser la référence sur la touche SET. Lorsque l'affichage cesse de clignoter, retirer le poids de référence ⇒ Mettre en place le produit pesé. Le poids de l'échantillon est indiqué en pourcent, en relation au poids de référence.

Retour en mode de pesage par appel de la touche MODE.

8.1 Navigation dans le menu

Entrée au menu PRINT 0.00g Unit	En mode peséemaintenirla touche PRINTenclenchée jusqu'àce que soit affchéé“Unit”.
Sélectionner les points de menu MODE CAL Unit Pr	La touche MODEpermét de sélectionner successivementles différentspoints du menu les uns aprèsles autres.
Changer les régliages SET M Pr R-ECr MODE CAL Pr-PC	Valider sur la touche SETle point de menu appellé,le réglage actuel est affchéé. Sur la touche MODEpeut être modifiéleréglage.A chaque pression sur la touche TAREestaffchééle réglage suivant,voir au chap.8.2 „Vue d'ensemble du menu.
1.Mémoriser la modification du point du menu et quitter le menu SET M 0.00g	→Appeler la touche SETune nouvelle fois,la balance returnene mode de comptage

2. Modifier le réglage de plusieurs points du menu

Valider sur la touche SET le point de menu appelé, le réglage actuel est affiché.

Modifier le réglage sur la touche MODE.

Appuyer sur la touche TARE, "Exit" est affiché.

Valider sur la touche SET (par oui), "Store" est affiché. Mémoriser (touche SET) ou rejeter (touche PRINT) et quitter le menu,

Appuyer sur la touche PRINT (non) et apporter les modifications à d'autres points du menu comme décrit ci-dessus

Mémoriser / quitter et quitter le menu

Enregister

Rejet

Les modifications apportées sont mémorisées par l'appel de la touche SET (oui). La balance revient automatiquement en mode de pesée.

Appuyez sur la touche PRINT (non) pour rejeter les modifications. La balance revient automatiquement en mode de pesée.

8.2 Aperçu des menus

Description de la fonction	Fonction	Paramètre	Description des possibilités de sélection
Commutation entre les unités de pesée(voir chap. 8.3.1)	UNIT	g*	Gramme
		oz	Pound
		ozt	Once
		ct	Carat (en fonction du modulo)
		tlh	Tael Hongkong
		ttl	Tael Taiwan
		gn	Grain (en fonction du modulo)
		dwt	Pennyweight (en fonction du modulo)
		mo	Momme
		Tol	Tola
		FFA	Facteur pouvant être librement sélectionné
Mode de transmission des données(voir au chap. 8.4.1)	PR	rE CR*	Edition des données par ordres télécommandés (voir chap. 9.3)
		Pr PC	Edition des données par appel de la touche PRINT (voir chap. 9.3)
		AU PC	Edition en continu des données(voir chap. 9.3)
		bA Pr	Edition des données sur imprimante à code à barres (voir chap. 9.4)
		AU Pr	Autom. Edition des données des valeurs de pesée stables (voir chap. 9.3)
Sélection de l'édition par impression(voir au chap. 8.4.2)	LAPr	Hdr*	Edition de l'en-tête
		GrS	Edition du poids total
		Net	Édition du poids net
		tAr	Édition du poids de la tare
		N7E	Edition du poids méorisé
		PCS	Edition de la quantité
		AUJ	Édition du poids à la pierce
		Rqt	Edition de la quantité de référence
		FFd	Édition d'un avancement d'une page sur démarrage de l'édition par impression
		FFE	Édition d'un avancement d'une page sur terminaison de l'édition par impression
Vitesse de transmission(voir chap. 8.4.4)	bAUd	19200
		9600*
		4800
		2400
		1200
AUTO OFF(alimentation sur batterie,voir chap.5.4)	AF	on*	Fonction de coupure automatiqueaprès 3 min sans variation de lacharge en marche
		off	Fonction de coupure automatiqueaprès 3 min sans variation de lacharge à l'arrêt
Zéro Auto(voir chap. 8.3.2)	tr	on*	Marche
		off	Arrêt
Sélection de l'édition parimpression (voir chap.8.3.3)	CAL	400	*en fonction du modèle
		4000
Fonction de filtre(voir chapitre 8.3)	StAbiL	1	Affichage rapide
		2	Affichage normal
		3	Affichage lent
Linéarisation(voir chap. 5.7)	LinEAr		*en fonction du modèle
Eclairage d'arrière-plan del'affichage, (voir chap.8.3.4)	bL	on*	Eclairage du fond de l'écranactivé
		off	Eclairage du fond de l'écrandésactivé
		CH	L'éclairage d'arrière-plan se metautomatiquement hors circuitaprès 10 secondes après que la valeur de pesée se soit stabilisée
Fonction pesée d'animaux(voir chapitre 8.3.5)	ANL	off*	arrêt
		3	Laps de temps de 3 secondes
		5	Laps de temps de 5 secondes
		10	Laps de temps de 10 secondes
		15	Laps de temps de 15 secondes
Pédale au pied(voir chap. 8.3.6)	FOOt S	tAr	Tarage de la balance par lepédale au pied
		Pr	Imprimer la valeur pondérale enappuyant sur le pédale au pied
RAZ pour rétablier lesréglages en usine (voir au chap. 8.3.7)	rSt	no*	non
		yes	oui

* = réglette en usine

8.3.1 Unités de pesage

En mode pesée, maintenir la touche PRINT enclenchée jusqu'à ce que soit affiché [Unit].

Appuyer sur la touche SET, l'unité régée est affichée. À l'aide de la touche MODE il est possible de choisir entre différentes unités (voir le tableau suivant). Confirmer l'unité sur la touche SET.

	Afficheur	Facteur de conversion* 1 g =
Gramme	g	1.
Once	oz	0.035273962
Troy once	ozt	0.032150747
Tael Hongkong	tlh	0.02671725
Tael Taiwan	tlt	0.0266666
Grain (en fonction du modèle)	gn	15.43235835
Pennyweight (en fonction du modèle)	dwt	0.643014931
Momme	mom	0.2667
Tola	tol	0.0857333381
Carat (en fonction du modèle)	ct	5
Facteur pouvant être librement sélectionné*)	FFA	xx.xx

Saisie du facteur de conversion

Comme décrit ci-dessus, répéter la pression sur la touche MODE jusqu'à ce que „FFA“ apparaisse. Pour saisir le facteur, appuyer sur la touche SET, la position active clignote. La touche MODE permet d'accroître la valeur affichée d'1 unité, la touche PRINT de la diminuer d'1 unité. Sur la touche TARE, sélection des chiffres vers la gauche. Confirmez sur la touche SET. Par une pression répétée sur la touche SET est repris le „facteur librement sélectionnable" comme valeur de pesée actuelle.

8.3.2 Dosage et mise au point du zéro

Cette fonction de zéro automatique permet de calibrer automatiquement de petites fluctuations de poids.

Dans le cas où de petites quantités des matières à peser sont retirées ou ajoutées, le dispositif de « compensation de stabilité » intégré dans la balance peut provoquer l'affichage de résultats de pesée erronés. (Exemple : lorsque des liquides dégoulinent lentement d'un récipient posé sur la balance).

Pour les dosages avec de petites fluctuations de poids, nous préconisons de mettre à l'arrêt cette fonction.

Si le Zero-Tracking (mise au point du zéro) est hors circuit, l'affichage de la balance devient cependant plus instable.

En mode pesée, maintenir la touche PRINT enclenchée jusqu'à ce que soit affiché "Unit". Appeler de façon repétite la touche MODE jusqu'à ce que „tr“ apparaisse. Valider sur la touche SET le point de menu appelé, le réglage actuel est affché. Sélectionner sur la touche MODE le réglage voulu

tr	on	Activation de la fonction
tr	off	Déactivation de la fonction

Confirmez sur la touche SET.

8.3.3 Sélection poids d'ajustage

Sur les modèles de la série KERN PCD le poids d'ajustage peut être sélectionné parmi quatre valeurs nominales préétablies (p. ex. approx. 1/4; 1/2; 3/4; max) (voir également au tableau ci-après, réglages d'usine surincrustés en gris). Pour parvenir à des résultats de métrologie de qualité, nous recommendons de sélectionner une valeur nominale la plus élevée possible. En option, les poids d'ajustage, qui ne sont pas joints aux fournitures peuvent être approvisionnés chez KERN.

⇒ En mode pesée, maintenir la touche PRINT enclenchée jusqu'à ce que soit affiché [Unit]. ⇒ Appeler de façon répétée la touche MODE jusqu'à ce que „CAL“ apparaisse. ⇒ Valider sur la touche SET le point de menu appelé, le réglage actuel est affiché. ⇒ Sélectionner sur la touche MODE le réglage voulu ⇒ Confirmez CHOIX SUR LA TOUCHE SET.

Points d'ajustage possibles:

Points d'ajustage	PCD 250-3	PCD 300-3	PCD 2500-2	PCD 3000-2
1.	50 g	50 g	500 g	500 g
2.	100 g	150 g	1000 g	1500 g
3.	150 g	250 g	1500 g	2500 g
4.	200 g	300 g	2000 g	3000 g
5.	250 g	350 g	2500 g	3500 g

Points d'ajustage	PCD 6K-4	PCD 10K0.1	PCD 10K3
1.	1 kg	2 kg	2 kg
2.	2 kg	5 kg	5 kg
3.	5 kg	7 kg	7 kg
4.	6 kg	10 kg	10 kg
5.	-	-	-

8.3.4 Filtre

Sous ce point du menu il est possible d'adapter la balance à certaines conditions environnementales et à certains objectifs de mesure.

(Example)

En mode pesée maintenir la touche PRINT enclenchée jusqu'à ce que soit affiché [Unit]. Appeler de façon répétée la touche MODE jusqu'à ce que „StAbiL“ apparaisse. Valider sur la touche SET le point de menu appelé, le réglage actuel est affiché. Sélectionner sur la touche MODE le réglage voulu

1	Filtre 1: La balance réagit avec une grande sensibilité et rapidement, lieu d'implantation calme.
2	Filtre 2: La balance réagit normal, lieu d'implantation normal
3	Filtre 3: La balance réagit insensiblement mais lentement, lieu d'implantation agité.

Confirmez le choix sur la touche SET.

8.3.5 Éclairage du fond de l'écran d'affichage

En mode pesée, maintenir la touche PRINT enclenchée jusqu'à ce que soit affiché "Unit". Appeler de façon répétée la touche MODE jusqu'à ce que „bl“ apparaisse. Valider sur la touche SET le point de menu appelé, le réglage actuel est affiché. Sélectionner sur la touche MODE le réglage voulu

bl	on	Eclairage en arrêté-plan marche	Affichage contrasté, susceptible d'être lu même dans l'obscurité.
bl	off	Eclairage du fond de l'écran désactivé	Disjoncteur de piles
bl	Ch	L'éclairage d'arrêté-plan se met automatiquement hors circuit après 10 secondes après que la valeur de pesée se soit stabilisée	Disjoncteur de piles

Confirmez sur la touche SET.

8.3.6 Fonction de pesée des animaux

On peut appliquer la fonction de pesée des animaux lors de pesées instables. Pendant un laps de temps donné, l moyenne des résultats de pesée est extrapolée.

Plus l'animal à peser est remuant, plus longue devrait être la chose le laps de temps.

En mode pesée, maintenir la touche PRINT enclenchée jusqu'à ce que soit affiché "Unit". Appeler de façon répétée la touche MODE jusqu'à ce que "ANL" apparaisse. Valider sur la touche SET le point de menu appelé, le réglage actuel est affiché. Sélectionner sur la touche MODE le réglage voulu

ANL	3	Laps de temps de 3 secondes
ANL	5	Laps de temps de 5 secondes
ANL	10	Laps de temps de 10 secondes
ANL	15	Laps de temps de 15 secondes
ANL	off	Pesée des animaux pas activée

Confirmez CHOIX SUR LA TOUCHE SET. Placer l'objet (l'animal) sur le plateau de pesée et appuyer sur la touche SET. Sur l'affichage a lieu un „Countdown". La moyenne des résultats de pesée est affichée et demeure sur l'affichage. Sur la touche SET la pesée peut alterner de pesée d'animaux à pesée normale. Sur la touche SET est relancé le cycle de pesée pour la pesée d'animaux.

8.3.7 Pédale au pied

Le pédale au pied sert à la transmission des valeurs pondérales à une imprimante ou à un PC. Alternativement, on peut aussi tarer.

Branchement et commande voir dans la notice d'utilisation ajoutée au pédale au pied.

8.3.8 Remise au réglage d'usine

Cette fonction permet de rétrograder tous les réglages de la balance en état de réglage à l'usine.

En mode pesée, maintenir la touche PRINT enclenchée jusqu'à ce que soit affiché "Unit".

Appeler de façon répétée la touche MODE jusqu'à ce que „rSt“ apparaisse. ⇒ Valider sur la touche SET le point de menu appelé, le réglage actuel est affiché. ⇒ Sélectionner sur la touche MODE le réglage voulu

rSt	yes	La balance est remise à 0 (réglage d'usine).
rSt	no	La balance reste sur le réglage individuel

Confirmez le choix sur la touche SET. La balance revient automatiquement en mode de pesée.

Généralités

Le transfert entre la balance et un appareil périphérique (p. ex. imprimante, PC...) suppose que les deux appareils soient régés en fonction des mêmes paramètres d'interface (p. ex. vitesse de transmission en bauds, mode de transmission...).

8.4.1 Mode de transfert des données

En mode pesée, maintenir la touche PRINT enclenchée jusqu'à ce que soit affiché "Unit".

⇒ Appeler de façon répétée la touche MODE jusqu'à ce que „Pr“ apparaisse.

Valider sur la touche SET le point de menu appelé, le réglage actuel est affiché. Sélectionner sur la touche MODE le réglage voulu

rE CR	Edition de données par ordres de télécommande
Pr PC	Edition de données sur imprimante par appel de la touche PRINT
AU PC	Edition des données en continu
bA Pr	Edition sur imprimante à code à barres
AU Pr	Autom. Edition de données de valeurs de pesée stables

Confirmez Choix sur la touche SET. La balance revient automatiquement en mode de pesée.

8.4.2 Édition imprimée automatique

Cette fonction permet de sélectionner, quelles données vont être transmises par RS232C (ceci ne concerne pas le mode de transmission BAR).

En mode pesée, maintenir la touche PRINT enclenchée jusqu'à ce que soit affiché "Unit".

Appeler de façon répétée la touche MODE jusqu'à ce que "LAPr" apparaisse.

Valider sur la touche SET le point de menu appelé, le réglage actuel est affiché.

Sur la touche MODE - sélectionner le paramètre d'édition désiré

Hdr	Edition de l'en-tête
GrS	Edition du poids total
Net	Édition du poids net
tAr	Édition du poids de la tare
N7E	Edition du poids mémorisé
PCS	Edition de la quantité
AUJ	Édition du poids à la piece
Rqt	Edition de la quantité de référence
FFd	Édition d'un avancement d'une page sur démarrage de l'édition par impression
FFE	Édition d'un avancement d'une page sur terminaison de l'édition par impression

Valider la sélection sur la touche SET. L'état actuel (on / off) est affiché. Sur la touche MODE et PRINT est modifié l'objet „on off". Confirmez Choix sur la touche SET. La balance revient automatiquement en mode de pesée.

L'utilisateur peut de cette manière se configurer son bloc de données personnel, qui est transmis à une imprimante ou au PC.

8.4.3 Exemple d'édition imprimée

Avancement d'une page au démarrage line1 line 2 line 3 line 4 line 5
G	135.81 g	Poids total
N	28.27 g	Poids net
T	1.49 g	Poidshare
M	12.25 g	Poids méorisé
P	5 pcs	Quantité de pieces
A	5.63 g	Poids à la piece
R	2 pcs	Quantité de pieces de référence
		Avancement d'une page à la fin

8.4.4 Vitesse de transmission

Le taux bits/sec détermine la vitesse de transmission par le truchement de l'interface, 1 baud = 1 bit/seconde.

⇒ En mode peséemaintenir la touche PRINT enclenchée jusqu'à ce que soit affiché "Unit". ⇒ Appeler de façon repétée la touche MODE jusqu'à ce que „bAUd“ apparaisse. ⇒ Valider sur la touche SET le point de menu appelé, le réglage actuel est affché. ⇒ Sur la touche MODE désirés les réglages désirés

$$ 9 6 0 0 \Rightarrow 4 8 0 0 \Rightarrow 2 4 0 0 \Rightarrow 1 2 0 0 \Rightarrow 1 9 2 0 0 $$

⇒ Confirmez Choix sur la touche SET. La balance revient automatiquement en mode de pesée.

9.1 Caractéristiques techniques

code ASCII de 8 bits : 1 bit de démarrage, 8 bits de donnée, 1 bit d'arrêt, pas de bit de parité. Taux baud selectable sur 2400, 4800, 9600, et 19200 baud. Fiche miniature nécessaire (D-Sub 9 poles) - pour la mise en œuvre d'une interface, seul le recours à un câble d'interface KERN respectif de max. 2 m permet un fonctionnement irréprochable.

9.2 Attribution des broches de la douille de sortie de la balance

Vuede face:

Pin 2: Transmit data

Pin 3: Recevoir les données

9.3 Description du transfert des données

Appelez la touche PRINT, si la valeur est stable le format est transmis à partir de LAPR.

a. Format pour les valeurs stables de poids / quantité / pourcentage

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N1	N2	N3	N4	N5	N6	N7	N8	N9	N10	B	U1	U2	U3	CR	LF

b. Format en cas d'erreur

Dès que la valeur de la pesée est stable, le format est automatiquement transmis à partir de LAPR.

c. Format pour les valeurs stables de poids / quantité / pourcentage

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N1	N2	N3	N4	N5	N6	N7	N8	N9	N10	B	U1	U2	U3	CR	LF

d. Format en cas d'erreur

Les valeurs des pesées sont transmises automatiquement et en continu, indépendamment du fait que la valeur soit stable ou instable.

e. Format pour les valeurs stables de poids / quantité / pourcentage

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N1	N2	N3	N4	N5	N6	N7	N8	N9	N10	B	U1	U2	U3	CR	LF

f. Format en cas d'erreur

g. Format pour les valeurs instables de poids / quantité / pourcentage

Les ordres de télécommande s/w/t sont transmis par l'unité de télécommande à la balance sous forme de code ASCII. APRÈS que la balance a reçu les ordres s/w/t, elle émet les données suivantes.

Il convient d'observer ici que les ordres de télécommande suivants doivent être émis sans CR LF à la suite.

Fonction : La valeur de pesée stable pour le poids est émise par l'interface RS232

Fonction : La valeur de pesée pour le poids (stable ou instable) est émise par l'interface RS232

t Fonction: Aucune donnée n'est émise, la balance exécute la fonction de calibrage.

h. Format pour les valeurs stables de poids / quantité / pourcentage

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N1	N2	N3	N4	N5	N6	N7	N8	N9	N10	B	U1	U2	U3	CR	LF

i. Format en cas d'erreur

j. Format pour les valeurs instables de poids / quantité / pourcentage

M = blanc	ou M
S Espace	blanc ou signe négatif (-)
N1 ... N10	10 codes ASCII numériques pour des valeurs pondérales y compris la place décimale ou espace
U1 ... U3	3 codes ASCII pour l'unité de pesée pcs. / % / ou blanc
B Espace
E, o, r Code ASCII ou “E, o, r”
CR Carriage Return
LF (Line Feed)

9.4 Édition sur imprimante à code à barres

Le mode de transmission des données est à commuter en „BA Pr“ (voir chap. 8.4.1).

Une imprimante du modèle Zebra LP2824 est prévue comme imprimante à code à barres.

Il faut observer ici que le format d'impression de la balance est défini à demeure et ne peut pas être modifié.

Le format d'impression est mémorisé dans l'imprimante. Ceci revient à dire qu'en cas de défectuosité l'imprimante ne peut pas être interchangée simplement contre un autre sortant de fabrication, mais le logiciel doit y être enregistré au préalable par KERN.

Cette imprimante Zebra et la balance doivent être interconnectées hors circuit par le câble d'interface joint.

Après mise en circuit des deux appareils et rétablissement de la remise en ordre de marche, est éditée une étiquette après pression sur la touche PRINT.

10.1 Nettoyage

Avant tout travail de maintenance, de nettoyage et de réparation, couper la tension de régime de l'appareil.

N'utiliser pas de produits de nettoyage agressifs (dissolvants ou produits similaires) mais uniquement un chiffon humidifié de lessive douce de savon. Veillez à ce que les liquides ne puissent pas pénétrer dans l'appareil et frottez ensuite ce dernier avec un chiffon doux sec pour l'essuyer.

Nettoyer les pièces en acier inox avec un chiffon moux imbibé d'un agent de nettoyage approprié pour acier inoxydable. Pour les pièces en acier inox, n'utiliser pas de détergents qui contiennent lessive de soude, acides acétique, chlorhydrique, sulfurique ou citrique. N'utiliser pas de brosses métalliques ou éponges de nettoyage faits en laine d'acier puisque cela provoque corrosion de la surface.

10.2 Maintenance, entretien

L'appareil ne doit être ouvert que par des dépanneurs formés à cette fin et ayant reçu l'autorisation de KERN. Vous assurer que la balance subit un calibrage régulier, voir au chap. Maîtrise des équipements de contrôle.

10.3 Mise au rebut

L'élimination de l'emballage et de l'appareil doit être effectuée par l'utilisateur selon le droit national ou régional en vigueur au lieu d'utilisation.

11 Aide succincte en cas de panne

En cas d'anomalie dans le déroulement du programme, la balance doit être arrêtée pendant un court laps de temps et coupée du secteur. Le processus de pesée doit alors être recommencé depuis le début.

Aide:

Panne cause possible

L'affichage de poids ne s'allume pas.

• La balance n'est pas en marche.
• La connexion au secteur est coupée (câble de secteur pas branché/défectueux).
• Panne de tension de secteur.
• La pile a été intervertie à son insertion ou est vide.
• Aucune pile n'est insérée.

L'affichage de poids change continuellement

Courant d'air/circulation d'air - Vibrations de la table/du sol - Le plateau de pesée est en contact avec des corps étrangers. - Champs électromagnétiques/charge électrostatique (changer de lieu d'installation/ si possible, arrêter l'appareil provoquant l'anomalie)

Il est évident que le résultat de pesée est incorrect.

L'affichage de la balance n'est pas sur zéro. L'ajustage n'est plus bon. - Changements élevés de température. - Champs électromagnétiques/charge électrostatique (changer de lieu d'installation/ si possible, arrêter l'appareil provoquant l'anomalie)

Au cas où d'autres messages d'erreur apparaissent, arrêter puis rallumer la balance. En cas de persistance du message d'erreur, faites appel au fabricant.

12 Déclaration de conformité

Vosetrouvezla déclaration de conformité CE-UE actuelle en ligne sous:

www.kern-sohn.com/ce
